Коллектор для теплого пола — назначение, особенности, полезные советы

Монтаж смесительного узла

Итак, монтаж коллектора теплого пола производится на стену. Поэтому для него покупается специальный металлический шкаф. Он может быть открытого исполнения или закрытого. Обычно под шкаф в стене делается ниша, куда он и вставляется. Если есть возможность, то лучше коллекторную группу спрятать в соседнее служебное помещение. Это делается исключительно из соображений дизайна интерьера комнаты.

Теперь в шкаф проводятся два контура от общей отопительной системы дома. В него вводятся две трубы: подача и обратка теплоносителя. Они подключаются к гребенке через отсекающие вентили. Затем к каждому входному патрубку подключаются ветви теплого пола, по которым теплоноситель будет поступать в него, к отводящему коллектору подключаются трубы обратки теплых полов.

После чего необходимо протестировать всю отопительную систему на предмет корректной ее работы

Здесь очень важно правильно отрегулировать температуру теплоносителя. Вот почему многие производители к каждому входному патрубку на коллекторе подачи теплоносителя устанавливают термоголовки

Именно с их помощью можно регулировать подачу теплоносителя в зависимости от его температуры. А если еще установить автоматическую систему контроля с полной саморегуляцией, то такому смесительному узлу просто цены нет.

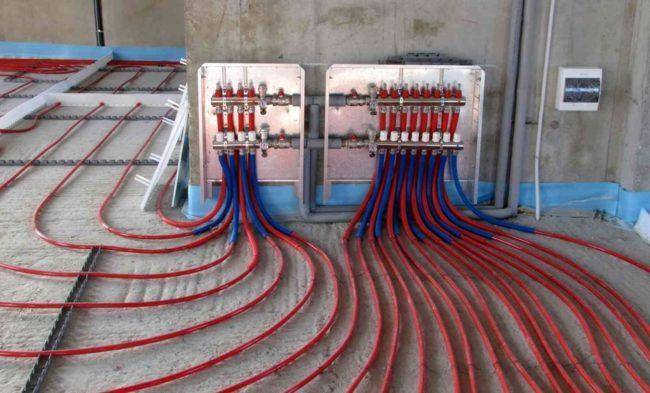

Подключение контуров

Вот так производится установка коллектора теплого пола. Казалось бы, что ничего сложно в этом нет

Единственное, на что хотелось бы обратить ваше внимание, это на правильное подключение ветвей, чтобы не перепутать конец подающего контура с концом обратного. Ведь теплый пол укладывается по определенной схеме, так что не перепутайте

Конструктивные элементы

Коллекторный узел для устройства теплого пола состоит из большого количества элементов, которые обеспечивают его эффективную работу. В их перечень входит:

  • циркуляционный насос. Устанавливается на трубопроводе подачи. Комплектация системы насосом обеспечивает ее необходимым давлением. Это делает возможным циркуляцию теплоносителя в нужном объеме, что в несколько раз увеличивает эффективность напольного отопления;

  • узел подмеса. Это регулирующий клапан, через который происходит подпитка системы горячей водой. Работа данного узла происходит в автоматическом режиме благодаря датчикам температуры. Они регистрируют изменение параметров теплоносителя, после чего дают команду на открытие клапана. Он остается в таком виде, пока температура жидкости не повысится до нужного значения. В качестве терморегулятора используется сервопривод;

  • распределительная гребенка. Представляет собой узел, который комплектуется множественными отводами для подключения водяного контура. На гребенке устанавливаются расходомеры. Они позволяют распределять теплоноситель по разным зонам водяного контура;

  • воздухоотводчик. Позволяет удалить лишний воздух из системы, который может нарушать ее нормальную работу. Присутствует в дорогих моделях, которые представляют собой готовый коллекторный узел;

  • метеодатчик. Позволяет производить регулировку температуры теплого пола в автоматическом режиме в зависимости от погодных условий.

Части коллекторного шкафа

Коллекторный шкаф для водяного теплого пола входят две главные составные части:

  • Насосно-смесительный узел;
  • Коллекторный блок.

Насосно-смесительный узел

В насосно-смесительном узле происходит смешивание горячей воды поступающей в систему водяного теплого пола, с остывшей водой уже прошедшей через трубопровод системы. Смешивание происходит благодаря крыльчаткам насоса.

Насос подает смешанную теплую воду в трубопровод системы. Вода, проходя по трубопроводу, отдает тепло помещению и охоложенная поступает обратно в насосно-смесительный узел коллекторного шкафа.

Ручная настройка тепловой мощности производится балансировочным клапаном. Балансировочный клапан регулирует расход остывшей воды в системе. Для обогрева небольшого помещения балансировочный клапан открывается, для большого помещения закрывается.

Температуру в системе регулирует термоголовка, а контролирует температуру термодатчик. Термоголовка открывает или закрывает клапан на магистрали, подающей горячую воду.

При прекращении подачи воды открывается перепускной клапан и вода циркулирует через свободный байпас.

В простой сборке коллекторного шкафа температура пола регулируется вручную. Для автоматической регулировки применяются сервоприводы вместе с комнатными термостатами. Сервопривод получает сигналы с термодатчика и в автоматическом режиме закрывает или открывает клапан обратного коллектора, и движение по трубопроводу пола регулируется.

За регулировкой воды поступающей в трубопровод системы и воды, из трубопровода возвращающейся отвечает коллекторный блок коллекторного шкафа.

Коллекторный блок

Коллекторный блок собирается из двух рядов байпасов. Один ряд байпасов регулирует поток теплой воды, второй ряд регулирует поток остывшей воды. Первый ряд называется прямой ряд коллекторов, второй – ряд обратных коллекторов.

Характеристики насосно-смесительного узла

  • Максимальное рабочее давление: 10 Бар;
  • Максимальная температура воды: 90°C;
  • Рабочий диапазон температуры: 20-60 °c;

Характеристики коллекторного блока

  • Диаметры труб: 1” (Дюйм) или дюйм с четвертью;
  • Количество входов/выходов от 3 до 12;
  • Давление рабочее 10 Бар;
  • Максимальная температура воды 120°C.

На этом все! Ходите по теплому полу!

  • Полистирольная система теплый пол
  • Обогрев пола в квартире и доме: типы обогрева полов
  • Стяжка для теплых полов: варианты, толщина и растворы
  • Три применения нагревательного кабеля: обогрев кровли, пола и труб
  • Бетонные и настильные системы теплого пола

Делаем своими руками


трудоемкими и сложными

Чтобы самодельный коллектор смог исправно справляться с возложенной на него задачей, его конструкция должна учитывать характеристики напольного обогревателя.

Следует иметь в виду, что при установке коллектора, предусматривающего подключение регулировочного клапана, придется затратить немало финансов. Однако эти усилия не будут напрасны, поскольку у владельца появится возможность настраивать желаемый расход теплоносителя для каждой определенной ветви системы. Иначе говоря, после завершения монтажа можно будет для любого помещения определить, какой температурный режим должен поддерживаться.

В некоторых ситуациях допускается установить сервоприводы, которые будут выполнять роль дополняющих элементов клапанов: их главная задача будет заключаться в обеспечении автоматизации процессов. При использовании обычной схемы монтажа коллектора водяного пола следует иметь в виду, что его конструкции обязательно предусмотрены два коллектора:

  • подающий;
  • возвратный.

Первый необходим для того, чтобы обеспечить перекрывание и открывание контура в необходимые моменты времени, для чего используют микрометрические клапаны.

Что же касается регулирующего клапана обратного коллектора, то его назначение сводится к выбору оптимального значения падающего давления.

Во время уже непосредственно использования системы не всегда получается сделать так, чтобы каждый контур предусматривал одну и ту же длину и нагрузку. Главной причиной того, что температура обогрева помещения в разных участках будет отличаться, является то, что используемые для системы напольного отопления трубы характеризуются различной длиной. По этой причине приходится решать проблему блокировки подачи воды, для чего используют клапаны регулировки.

Назначение и работа коллекторного блока

Многие полагают, что коллекторный узел — это одни только гребенки и ставят модели по принципу «зачем платить больше». Но не стоит забывать, что большинство теплых полов монтируются в бетонную стяжку и в случае ошибки исправить ситуацию будет довольно проблематично.

Что собой представляет коллектор

Сначала небольшой ликбез: максимальная температура теплоносителя водяного теплого пола составляет 40ºС, при ее повышении будет некомфортно ходить по такому полу. Среднестатистический котел выдает теплоноситель с температурой 70–90ºС и чтобы ее понизить, а заодно и распределить по контурам, используется коллекторный узел.

Работа коллекторного узла.

Самый простой коллектор представляет собой распределительный узел из двух гребенок с насосом, по одной в контур подается горячая вода, а вторая ставится на обратку. Но при таком подходе вам постоянно придется регулировать температуру воды при помощи котла.

Хорошо если это конденсационный газовый котел, там этот процесс автоматизирован, но не каждый хозяин может себе позволить такие траты, так как это оборудование стоит дорого.

Плюс нет смысла сильно тратиться, если можно поставить коллектор, в котором встроен смесительный узел, а дальше уже решайте, можно подключить терморегулятор и автоматизировать процесс, а можно регулировать систему своими руками. Но в любом случае установка и настройка коллектора в разы дешевле «продвинутого» котла.

Основные узлы коллектора теплого пола.

Выбор материала и схемы подключения

Что касается материала, то коллекторные гребенки сейчас делаются из полипропилена, нержавейки, латуни и меди. Самыми лучшими считаются нержавейка и латунь, бюджетный полипропиленовый вариант актуален для маленьких систем на 2–3 коротеньких контура без большого давления.

Мастера, знакомые с монтажом пластиковых труб, паяют гребенки из полипропиленовой фурнитуры. Самодельный коллектор обходится относительно недорого, но там много паяных стыков, которые очень часто начинают подтекать, поэтому я советую покупать цельнолитые заводские модели, пусть даже и пластиковые.

Самая простая схема подключения — прямая, то есть напрямую от котла к гребенкам с парой промежуточных вентилей и циркуляционным насосом. Но по опыту, все кто ее устанавливали, уже через год переделывали все на регулируемую конструкцию с двухходовым или трехходовым смесительным клапаном.

Схема работы трехходового смесительного клапана.

Двухходовая схема в стандартном частном доме считается самым оптимальным вариантом. В обустройстве она несложная и работает без сбоев.

Двухходовая схема сборки коллектора.

Трехходовой смесительный клапан используется только в теплых полах с площадью покрытия не менее 200 м². Если ее подключать на малых площадях, то возможны перебои в работе и неравномерное распределение тепла.

Схема сборки с трехходовым смесительным клапаном.

Общие правила монтажа

Обычно распределительный блок со всей сопутствующей аппаратурой хозяева стараются установить в специальном шкафу, так удобней, но можно обойтись и без него:

  • Сборка начинается с крепления несущей арматуры на стену;
  • Дальше к этой арматуре прикручиваются распределительные гребенки. На них уже должны стоять датчики расхода теплоносителя, клапана и регуляторы;
  • Размеры гребенок также играют роль, если у вас более 8 контуров, то вместо одной большой лучше установить по 2 маленькие гребенки: на подачу и на обратку. При таком подходе легче будет регулировать систему;
  • Теперь подключаем к гребенкам трубы подачи и обратки. Монтаж контуров и трубной разводки от котла к этому времени уже должен быть окончен;
  • Последними устанавливаются циркуляционный насос, сервопривод, клапан и термоголовка, после чего система подключается к котлу.

Принцип работы расходомера. Монтаж и настройка

Одна из моделей расходомера с гайкой-переходником

При монтаже коллектора и подключении нагревательных контуров теплых полов расходомер ставится на собирающую гребенку, в которую поступает отработанная вода. Когда температура теплоносителя достигает заданного значения, в обратной части коллектора срабатывает клапан, сужая или полностью перекрывая просвет для поступления воды. Чтобы система работала по описанной схеме, насосно-смесительный узел и коллектор оснащают термостатами.

Колба расходомера со шкалой расхода теплоносителя

Для того, чтобы уровень воды в прозрачной колбе совпадал с делениями шкалы по горизонтали, прибор должен занимать вертикальное положение. Поэтому для нормальной работы контролирующей группы коллектор следует устанавливать с использованием отвеса или пузырькового уровня, добиваясь строго горизонтального положения комплектующих оборудования. Установка коллектора с отклонениями может стать причиной некорректной работы отопительного оборудования.

Установка и регулировка приборов выполняется в соответствии с инструкций по монтажу и эксплуатации, обычно в следующей последовательности:

  • при помощи ключа вкрутить расходомер в технологическое отверстие сборной части коллектора;
  • вращая колбу расходомера против часовой стрелки, подготовить прибор для работы;
  • демонтировать заводской предохранитель (обычно в виде кольца);
  • выставить нужный напор поворотом по часовой стрелке латунного кольца в корпусе  до нужной отметки — место расположения поплавка будет демонстрировать выполненную юстировку;
  • для предотвращения механических повреждений прибора закрыть латунное кольцо специальной накладкой;
  • проверить работу прибора в составе всей системы отопления.

Достоинства и недостатки коллекторов теплого пола

Наглядность подключения теплого пола

К достоинствам и недостатком коллекторов следует отнести:

  • эффективное распределение потока теплоносителя по всем петлям теплого пола;
  • возможность перекрыть поток на отдельных петлях, или изменить режим подачи;
  • простота и удобство регулировки режима обогрева;
  • наглядность подключения, возможность визуально определить количество петель;
  • простота ремонта или замены устройства;
  • возможность изменить количество петель, подключая новые контуры или устанавливая дополнительные узлы.
  • регулировка режима требует некоторого опыта — водяной теплый пол обладает большой инерцией и не сразу реагирует на изменения режима подачи теплоносителя;
  • количество петель, которые можно подключить к коллектору, конструкционно ограничено;
  • при выходе из строя клапанов, регуляторов или соединительных элементов возможны протечки;
  • стоимость коллектора довольно высока по сравнению с ценой обычных комплектующих для отопительных систем.

Недостатки коллектора — это, скорее, особенности его конструкции. Как правило, пользователи относятся к ним именно с этих позиций. Если подключение и эксплуатация производятся без нарушений, проблем с коллектором не возникнет. В любом случае, обойтись без этого узла невозможно, поэтому, правильнее относиться к его свойствам с пониманием.

Состав коллекторной группы

Сам по себе коллектор является лишь отдельной частью коллекторного узла (или группы). В ее состав входят следующие элементы:

коллектор подачи

К нему подключается общий трубопровод с горячим теплоносителем и петли теплого пола, в которые поступает горячий поток;

коллектор обратки

Этот элемент выполняет обратную функцию — в него поступает остывший теплоноситель, прошедший по всей длине каждой петли. После этого жидкость поступает на повторную подготовку;

циркуляционный насос

Он обеспечивает рабочее давление в системе теплого пола. Иногда можно обойтись без него, если количество и длина петель невелики, а питание теплого пола производится от собственного котла. В таких случаях может быть достаточно давления от насоса, встроенного в котел;

устройства для регулировки режима нагрева

На прямом коллекторе над каждым выходом стоят расходомеры, а на обратке — вентили. Иногда на входе ставят клапаны с сервоприводом, способные производить регулировку в автоматическом режиме;

узел смешивания

Иногда он устанавливается отдельно, но чаще всего присутствует в составе коллекторной группы.

Перечислены только самые основные элементы. Кроме них могут присутствовать измерительные приборы, клапаны для удаления воздуха и другие дополнительные элементы. Рекомендуется приобретать коллекторы, оснащенные группами безопасности. Они состоят из сливного клапана (со штуцером под шланг), а также с автоматическим воздухоотводчиком. Группы безопасности должны присутствовать на обоих коллекторах — прямом и обратном.

Узел смешивания

Производит подготовку теплоносителя

Одним из важнейших элементов коллекторной группы является узел смешивания. Он производит подготовку теплоносителя — смешивает горячую жидкость с более холодной обраткой. Как правило, из котла поступает слишком горячий теплоноситель. Для того, чтобы обеспечить заданную температуру, в поступающую жидкость подмешивают некоторое количество более холодного потока.

Этот процесс можно организовать двумя способами:

  • с помощью трехходового клапана. Он подключается в прямой и обратной линиям, а на выходе получается жидкость с нужной температурой. Клапан регулирует пропорции смешивания по сигналу с датчика температуры. Возможна установка с сервоприводом, обеспечивающим полную автоматизацию процесса регулировки;
  • с помощью двухходового клапана. Принцип работы — изменение производительности прямой линии, которая смешивается с обраткой. Чем меньше напор, тем холоднее теплоноситель.

Схемы смешивания на трехходовом клапане считаются более надежными и стабильными. Они работают автоматически и требуют лишь установки нужного режима смешивания. Дополнительная регулировка производится только для изменения нагрева и производится в рабочем порядке.

Шкаф для коллектора

Пункт смешивания и распределения теплоносителей не будет выглядеть эстетично, если его не спрятать в шкаф. Цена на него небольшая и проще его купить, чем мастерить своими руками при отсутствии необходимых  инструментов. Конструкции шкафов чаще применяются встроенными, но бывают и наружными.

Встроенный шкаф с коллектором

В них предусмотрены отверстия для крепления. Способы фиксации всегда подробно описаны в инструкции

При покупке на это следует обратить внимание

Также важно, где в шкафу расположены отверстия для трубопроводов, и как они соответствуют конструкции коллектора. Все его детали должны свободно размещаться и иметь доступ для обслуживания и ремонта

Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы

Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы

Все его детали должны свободно размещаться и иметь доступ для обслуживания и ремонта. Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы.

Как сделать коллектор своими руками?

Оборудование, изготовленное в заводских условиях, отличается достаточно высокой стоимостью. Поэтому некоторые домашние умельцы решаются собрать коллектор самостоятельно. Правда, полностью изготовить его не получится, некоторые элементы, такие как смесительный клапан, циркуляционный насос и запорная арматура, все равно придется приобрести.

Наиболее простой способ сборки самодельного коллектора – спаять его из фитингов и полипропиленовых труб. Для работы понадобятся отрезки трубы ППР нужного диаметра, обычно он составляет 32 или 25 мм, а также отводы и тройники аналогичного размера. Кроме того, нужно приготовить вентили.

Число кранов и фитингов зависит от количества отопительных контуров. Понадобится также специальный паяльник для полипропиленовых деталей с различными насадками, рулетка и ножницы. Сначала размечаем будущий коллектор. Для этого отмеряем и нарезаем фрагменты трубы, причем делаем это так, чтобы расстояние между тройниками было минимальным.

Иначе деталь будет слишком громоздкой и неэстетичной. Затем привариваем к тройникам переходы и краны. К готовому коллектору присоединяем остальные фитинги, при помощи которых он будет подключаться к насосу.

Самодельный коллектор для теплого пола можно собрать из полипропиленовых труб. Нужно понимать, что таким образом можно смонтировать только самые простые модели, управлять которыми придется вручную

Нужно понимать, что собранный таким образом коллектор будет обладать некоторым количеством недостатков. Прежде всего, на подающем патрубке будет отсутствовать термостатический клапан, а на обратном – датчики протока. Это приведет к тому, что систему нужно будет регулировать вручную, что не совсем удобно и малоэффективно.

Конечно, все эти элементы можно приобрести и установить на коллектор. Но тогда стоимость изделия будет вполне сопоставима с готовым оборудованием из пластика, что делает его самостоятельное изготовление бессмысленным.

Как показывает практика, коллектор можно собрать своими руками. Однако целесообразно это делать только для самых простых моделей. Сложные устройства лучше покупать в готовом виде.

Еще один нюанс. Самодельные коллекторы обычно имеют множество стыков. Как бы ни старался мастер выполнить их предельно качественно, специфика работы прибора такова, что они обязательно дадут течь. Регулярные ремонтные работы, которые неизбежно будут проводиться для самодельного коллектора, существенно снижают срок его эксплуатации.

Поэтому стоит хорошо подумать, прежде чем решаться на самостоятельное изготовление оборудования.

Коллектор для теплого пола заводской сборки – надежное устройство, которое незаменимо для многоконтурных систем и конструкций с автоматическим управлением

Коллектор для теплого пола относится к числу незаменимых элементов. Без него система, особенно включающая в себя несколько отопительных контуров, не сможет обеспечить нужное качество обогрева или даже просто не сможет функционировать.

Установка и подключение коллекторной группы – наиболее ответственный и сложный момент в процессе обустройства системы теплого пола. Такие работы требуют определенных навыков и специальных знаний. Провести их самостоятельно можно, но велик риск ошибиться. Если нет уверенности в своих силах, лучше довериться квалифицированным специалистам.

Семь самых популярных моделей

ИллюстрацииРекомендации
Модель №1: LUXOR.

Итальянская торговая марка LUXOR выпускает надежное латунное оборудование.

  • Количество выводов на коллекторах колеблется от 2, до 11, но самые популярные модели на 4 контура и на 6 контуров;
  • Регулировка может быть как ручной, так и автоматической;
  • Максимум по температуре 80ºС;
  • Максимальное рабочее давление 6 атм;
  • Цена зависит от количества контуров и находится в пределах 12,5–25 тыс. руб.
Модель №2: GIACOMINI.

Еще один яркий представитель итальянского качества.

  • Гребенка и основные узлы латунные;
  • Количество контуров — от 2 до 11;
  • Резьба на коллекторе внутренняя;
  • Может работать с теплоносителем до 95ºС;
  • Максимум по давлению 6 атм;
  • Цена – 14,3–35 тыс. руб.
Модель №3: АРС.

Эти коллекторы турецко-итальянского производства отличаются прекрасным качеством на фоне приемлемой цены, такое оборудование можно назвать золотой серединой.

  • Материал корпуса — латунь;
  • Количество контуров от 2 до 10, на фото показана трехконтурная гребенка;
  • Работает с теплоносителем до 80ºС;
  • Есть модели с расходомерами и без расходомеров;
  • Возможна ручная и автоматическая регулировка;
  • Цена – от 1,5 до 8 тыс. руб.
Модель №4: FADO.

Сама фирма итальянская, но сейчас они начали сотрудничество с APC и продукция может заявляться как совместное производство.

  • Корпус гребенок из нержавеющей стали;
  • Количество контуров от 2 до 12;
  • Температура теплоносителя до 80ºС;
  • Резьба на гребенках внутренняя;
  • Цена – 3,2–15 тыс. руб.
Модель №5: BIANCHI.

Технические характеристики итальянского коллектора BIANCHI схожи с его итальянским собратом от GIACOMINI. Разница лишь в количестве контуров и цене.

Здесь гребенки идут от 2 до 10 выводов, а цена колеблется в пределах 9–22 тыс. руб.

Модель №6: Valtec.

Итальянская торговая марка Valtec одна из самых популярных на нашем рынке.

  • Материал гребенок – нержавеющая сталь;
  • Количество контуров 2–12;
  • Температура теплоносителя – до 97ºС.
  • Верхний предел давления – 10 атм;
  • Цена – 6–15 тыс. руб.
Модель №7: Caleffi.

Итальянский производитель Caleffi работает в секторе элитных товаров. Гребенки идут латунные, стальные и полимерные, характеристики здесь одни из самых высоких, но и цена доходит до 43 тыс. руб.
