От каких параметров зависит шаг трубы
Многие задаются вопросом, с каким шагом рациональнее и эффективнее укладывать теплый водяной пол. Данный параметр влияет на мощность нагрузки. Она подразумевает стабильность нагрева всего помещения. Шаг контура напрямую зависит от диаметра используемой трубы (16, 20, 25 мм). Диапазон – от 100 до 500 мм. Наиболее востребован шаг в 150, 300 или 400 мм.
Например, наиболее эффективный шаг в нагревательной системе при мощности в 50 Вт/кв.м – 300 мм. Шаг трубы 16 для теплого водяного пола актуален для комнат, требующих особенно сильного обогрева на постоянной основе. Например, в тех участках, где теплопотери больше (вдоль наружной стены, у двери и т.д.), оптимальный шаг – 200 мм. Соответственно, при мощности в 80 Вт/кв.м шаг прокладки водяного теплого пола рекомендуют уменьшать (до 150 мм).
Наиболее простая в исполнении техника укладки контура – спираль. Трубы укладываются с изгибом в 90 градусов. В технологии «змейка» изгиб составляет 180 градусов. Этот момент немного усложняет монтаж нагревательной системы. Если помещение большое или имеет особенности в зонировании, то используют двойные схемы.
Важно! Контур должен укладываться из цельной трубы без нахлестов и повреждений. Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта
При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия
Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта. При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия.
Недопустимо использовать маленький шаг для труб с большим диаметром и наоборот. Подобные ошибки в монтаже нагревательной системы приводят к перегреву контура или тепловым провалам. Это способствует нарушению работы теплого пола как единой и эффективной системы.
Важно! Для увеличения эффективности работы системы, каждый раз увеличивая расстояние между трубами, поднимают температуру воды. Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки
При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм. Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года
Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм
Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года
Кроме техники постоянного шага существует переменный вариант укладки контура. Суть заключается в более плотном расположении труб на конкретном участке. Обычно подобную технологию используют вблизи наружных стен, окон и у дверей. Данные зоны характеризуются большими теплопотерями. Учащенный шаг – это 60-65% от стандартного. Самое эффективное расстояние: 150 или 200 мм при размере трубы в 20 или 22 мм. Количество рядов определяют в процессе монтажа.
Переменное или смешанное расстояние между контурами практикуют в помещениях неосновного назначения, где нет острой необходимости постоянного обогрева, а также в местах с большими теплопотерями.
Перед прокладыванием контура подготавливают поверхность. Для этого необходимо обеспечить ее равномерность. Допустима погрешность в 3 см. Наличие бугров, провалов и неровностей приводит к тому, что после запуска нагревательной системы обогрев помещения будет происходить неравномерно. Вдоль стен комнаты укладывают демпферную ленту. Она снизит риск возникновения трещин при высыхании стяжки.
Выбор труб и их укладка
Для водяного тёплого пола подходят следующие виды труб:
- Медные;
- Полипропиленовые;
- Полиэтиленовые PERT и PEX;
- Металлопластиковые;
- Гофрированная нержавейка.
У них есть свои сильные и слабые стороны.
| Характеристика Материал | Радиус изгиба | Теплопередача | Упругость | Электропроводность | Срок службы* | Цена за 1 м.** | Комментарии |
| Полипропилен | Ø 8 | Низкая | Высокая | Нет | 20 лет | 22 р | Гнутся только с нагревом. Морозостойкие. |
| Полиэтилен PERT/PEX | Ø 5 | Низкая | Высокая | Нет | 20/25 лет | 36/55 р | Не выдерживают перегрева. |
| Металлопластик | Ø 8 | Ниже среднего | Нет | Нет | 25 лет | 60 р | Изгиб только со спецоборудованием. Не морозостойкие. |
| Медные | Ø3 | Высокая | Нет | Есть, требует заземления | 50 лет | 240 р | Хорошая электропроводность может вызвать корродированние. Требуется заземление. |
| Гофрированная нержавейка | Ø 2,5-3 | Высокая | Нет | Есть, требует заземления | 30 лет | 92 р |
Примечание:
* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.
** Цены взяты с яндекс.маркета.
Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.
Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:
- Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
- Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.
Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.
Есть общепринятые стандарты, на которые ориентируются профессионалы:
- Шаг – 20 см;
- Длина трубы в одном контуре не более 120 м;
- Если будет несколько контуров, то их длина должна быть одинакова.
Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.
ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора
Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты
Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.
Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.
Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке. Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

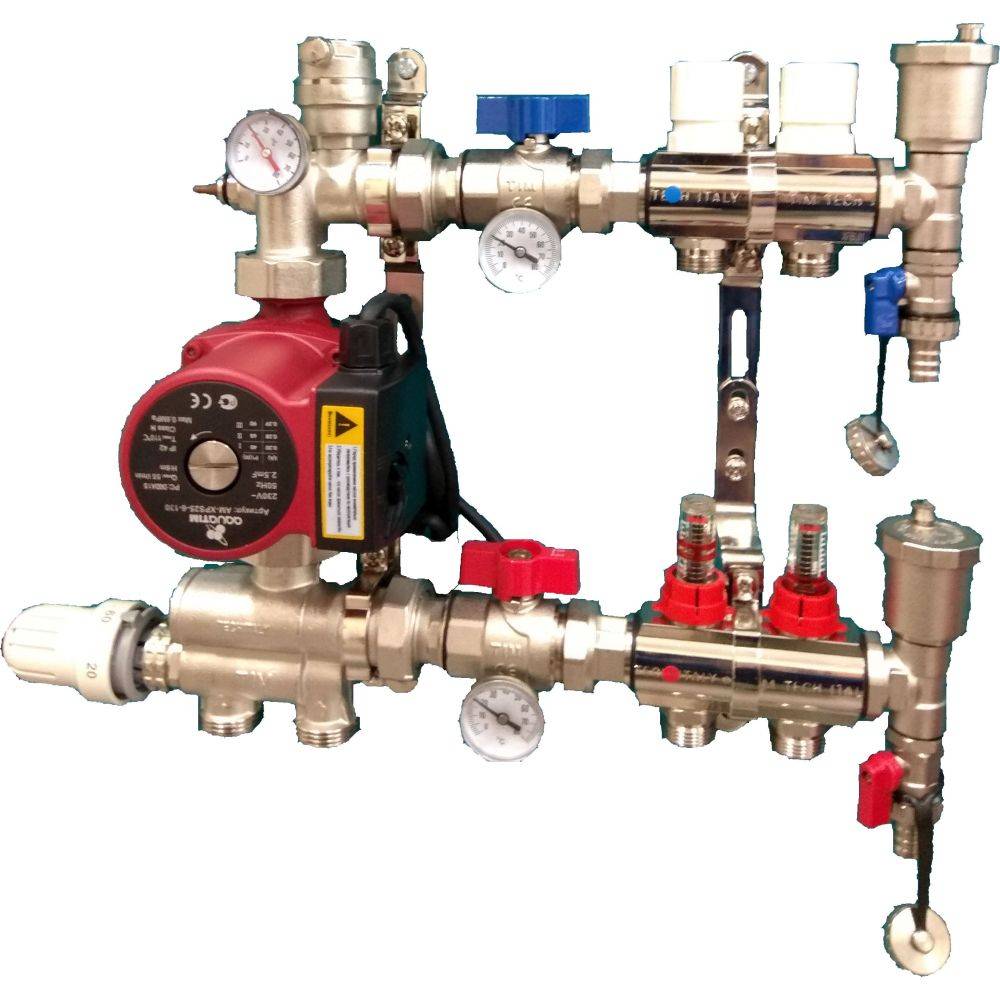

Установка насоса на теплый пол
Прежде чем приступать к установке циркуляционного насоса на тёплый пол, следует выбрать место его размещения, и схему монтажа.
Монтаж теплого пола: циркуляционный насос и монтаж коллектора
Как устанавливается насос
Где бы не устанавливался насос, ротор в обязательном порядке должен размещаться горизонтально. Хотя вертикальный монтаж возможен, то тогда будет теряться до 30% его мощности.
При наличии шумного оборудования, его допустимо устанавливать под пол.
Схемы монтажа
При обустройстве тёплых водяных полов, он может монтироваться:
на подающую трубу, за смесительным коллектором;
на трубу обратки, перед котлом.
Специалисты чаще размещают устройство на подающем трубопроводе, это помогает избежать завоздушивание системы.
Бывает схема с двумя насосами. Если дом двухэтажный, то на каждом устанавливается по одному, это упрощает процесс регулировки отопительной системы.
Процесс установки насоса
После определения участка для установки насоса, можно приступать к его монтажу:
- Первым делом на место установки устройства нужно вмонтировать байпас (обходную трубу). Для этого, разрезается основная труба.
- На концах трубы следует сформировать резьбу, куда будут устанавливаться шаровые вентили.
Устанавливается прибор, перед которым ставится фильтр.
После этого, открывается вентиль подающий теплоноситель, и кран для спуска воздуха.
Насос для теплого водяного пола
Насос для теплого водяного пола – не самый дорогостоящий, но обязательный элемент системы отопления, от которого во многом зависит эффективность ее работы (теплоотдача и экономичность).
Это устройства, принцип работы которых основан на создании центробежной силы.
По сути, основными элементами агрегата являются:
- корпус (в зависимости от размеров и мощности агрегата может изготавливаться из полимерных материалов, нержавеющей стали и чугуна);
- вал с крыльчаткой, обеспечивающий затягивание и проталкивание жидкости;
- электромотор, заставляющий ротор (вал) вращаться.
Какой насос выбрать?
- Как понятно из названия, циркуляционные насосы обеспечивают циркуляцию теплоносителя по системе. При этом для работы с обогреваемыми полами применяются два типа:
с мокрым ротором, когда создающая вращение, затягивающая и под давлением проталкивающая по трубам воду крыльчатка расположена внутри корпуса агрегата и находится в непосредственном контакте с нагретым теплоносителем;
Циркуляционные аппараты с мокрым ротором, благодаря особенностям своей конструкции, отличаются более компактными габаритами и доступной ценой.
При этом жидкость-теплоноситель выполняет для них одновременно роль смазки.
Выбирать циркуляционный насос стоит исходя из площади отапливаемой поверхности, а также от площади жилища в целом. Устройства с мокрым ротором не характеризуются высокой мощностью и производительностью, а потому для обустройства системы водяного встроенного отопления жилища площадью более 400 квадратных метров не пригодны.
Более мощными, подходящими для работы с системах обогрева промышленных комплексов и многоквартирных домов представляются циркуляционные насосы с сухим ротором, вынесенным за корпус агрегата. Однако высокая производительность устройства требует и постоянного профессионального обслуживания. Это обеспечит высоконагруженному аппарату стабильную длительную работу без перебоев.
Также отвечая на вопрос о том, какой ставить насос на теплый водяной пол, стоит проанализировать условия работы агрегата. Устройство контактирует с водой. При этом абсолютной герметичности системы отопления достичь нереально, и в трубах, а также в насосе скапливается воздух, в результате чего происходит окисление и коррозионное разрешение. В связи с этим на устройства, выполненные в чугунном корпусе, смотреть нужно в последнюю очередь как они изготовлены из материала, подверженного окислению.
Для наиболее простых, не используемых постоянно систем отопления вполне подойдут недорогие односкоростные варианты, в то время как для возможности регулирования подачи теплоносителя и температуры лучше отдать предпочтение более дорогим двух- и трехскоростным моделям.
Поскольку проникающий в систему и скапливающийся воздух нуждается в сгоне, лучше организовать водяной теплый пол с циркуляционным насосом, имеющим на корпусе специальную откручивающуюся гайку, позволяющую спустить воздух из системы, тем самым повысив эффективность обогрева.
Подбор агрегата по параметрам маркировки.
Зная, как выбрать насос для теплого водяного пола правильно, можно исключить такие проблемы как финансовые потери из-за переплаты за устройство большой мощности при требуемой меньшей, либо же связанные с низкой эффективностью и недолговечностью устройства при интеграции в систему, требующие замены агрегата на новый подходящий.
Прежде всего, необходимо ориентироваться на параметры напора и производительности, а также мощность контура теплого водяного пола.
Производительность
Для определения требуемой производительности циркуляционного насоса необходимо мощность контура (кВт), помноженную на постоянный коэффициент 0,86 (для воды, для иных сред другие значения), разделить на разницу температур теплоносителя на входе и выходе.
Значение производительности определяется по каждому контуру отопления отдельно, после чего полученные показатели складываются в один общий.
Это и будет итоговая требуемая производительность устройства.
Для двухэтажного дома лучше спроектировать и смонтировать на каждом этаже по системе контуров, подключенных к отдельному коллектору с насосом.
Эффективность работы отопления будет выше, нежели при одном общем коллекторе и одном мощном насосе.
Напор
Характеристика мощности насоса, описывающая его способность выталкивать воду в вертикальном направлении, называется напором и измеряется в метрах водяного столба или атмосферах. Для одноэтажных частных домов подойдут устройства с напором 0,6 атм или 6 м.в.с.
Насос не должен работать на износ, а потому подбирать его следует, ориентируясь на указанные в его маркировке средние значения.
Монтаж теплого пола
Прежде чем начать самостоятельную установку теплого пола, нужно ознакомиться с максимум информации. Для начала давайте рассмотрим возможные системы установки такого пола немного подробнее. В современном строительстве такая система является наиболее распространенной системой монтажа, трубопровода контуров закрываются бетонным раствором и уже не требуется дополнительных разделителей тепла.
Технология установки руководствуется следующими этапами, которыми необходимо обязательно следовать:
- Покрытие изоляционным материалом черновой поверхности;
- Монтаж арматурной сетки и установка контуров трубопровода;
- Проведение опрессовки работ системы;
- Заливка бетонного раствора;
- Чистовое покрытие пола.
Разделение комнаты на участки
Помещение делится на участки. Количество таких участков будет зависеть от геометрии и площади помещения. Предельная площадь одного отапливаемого участка не должна быть более 40 м2, помимо этого соотношение всех сторон помещения должно быть не менее 1:2. К разметке подобные требования связаны с тем, что стяжка будет существенно расширяться под воздействием температуры и, чтобы избавиться от растрескивания бетонной стяжки, это обязательно необходимо компенсировать.
Покрытие поверхности изоляционным слоем
На предварительно очищенное основание нужно положить теплоизоляционный слой. Благодаря такому теплоизоляционному слою не допускаются потери тепла, излучающего полом. Тепло будет идти в отапливаемом помещении только вверх. При устройстве теплоизоляции в строительстве могут использоваться разнообразные материалы, которые разрешены для использования в этих целях. Наиболее распространенным строительным теплоизоляционным материалом является пенопласт. Должен иметь такой теплоизоляционный слой плотность толщину до 15 см в зависимости от теплового режима комнат и количества теплопотерь.
Между секторами и по всему периметру помещения обязательно помещается демпферная лента, служащая для возмещения теплового расширения используемой бетонной стяжки. Сверху теплоизоляционного материала помещается полиэтиленовая пленка.
Арматурная сетка и монтаж трубопровода
Укладывают арматурную сетку с сечением прутка 0,4-0,5 см., с размерами ячейки 15×15 см. Есть возможность двойного армирования, при котором второй слой сетки устанавливается поверх смонтированного трубопровода.
Далее начинаем монтаж трубопровода теплого водяного пола. В зависимости от используемого проекта трубопровод устанавливается с шагом не более 30 см и подбирается схема установки контуров трубопровода. С помощью специальных пластиковых хомутов крепим трубопровод к арматурной сетке, на компенсационных швах на трубопровод надевается гофрированная труба для защиты от повреждений.
Допустимы несколько стандартных схем укладки контуров: двойная змейка, спираль со смещенным центром, змейка и обыкновенная спираль. При укладке трубопровода вдоль наружной стены, надо снизить расстояние между трубами, чтобы избежать перепадов температур на поверхности, должна проходить основная часть контура вдоль стены т.к. там выше теплопотери. Ориентировочный расход трубопровода на 1м2 монтируемого на поверхности при шаге в 20 см составит приблизительно 5 п.м.
По завершению установочных работ необходимо произвести опрессовку систему под рабочим давлением на обнаружение механических повреждений. После опрессовки проводится заливка бетонной стяжки, при этом система находиться должна под рабочим давлением минимум в течение суток.
Раствор заливают толщиной до 70 мм, употребляя для этого специальные смеси для водяных теплых полов или песко-бетон М-300. После того, как высохнет бетонный раствор можно приступать к укладке чистового покрытия пола линолеумом, ламинатом или керамической плиткой, обладающей отличной теплопроводностью.
Водяные полы в домах из дерева
Особенности обогрева деревянного пола
Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:
При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы
- Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
- Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.
Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать
- Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.
Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу
- Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.
Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка
Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.
Как можно сделать основание?
Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?
При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП
Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.
Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.
Для этого применяют такие приспособления:
| Иллюстрация | Способ укладки системы водяного обогрева |
| Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП:
| |
| Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется. | |
| Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично. |
Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.
Сборное основание из ламинированной ДСП, готовое к укладке труб
Куда ставится насос для теплых полов
Перед подключением насоса к теплому полу важно определить оптимальное место для его установки. Для этого есть 2 варианта:
- На подаче – то есть рядом со смесительным узлом.
- На обратке – то есть перед котлом.
В обычной системе монтажники всегда используют второй вариант – насос оптимально поставить именно перед котлом, откуда он будет давать ход воде, что обеспечит ее равномерное прогревание. Но в случае с теплыми полами лучше выбрать монтаж на подаче. Это делают для того, чтобы максимально избежать попадания воздуха в систему.
Важно! Если насос для пола слишком шумный (роторный), его лучше установить под пол. Для помещений средней площади (1-2 этажа, до 300 м2) оборудование можно разместить и в других местах
Особенность конструкции насоса и установки
Циркуляционные насосы должны устанавливаться так, чтобы ось ротора находилась в горизонтальном положении
Неважно какая буде подводка труб к насосу — горизонтальная, вертикальная, под углом — ротор должен быть горизонтальным
В насосе может быть отверстие, закрытое пробкой — для выпуска воздуха.
Из типичных поломок циркуляционных насосов можно выделить засорение отложениями. За теплый сезон, когда насос стоит, из воды выпадают соли, ими могут быть прихвачен вал ротора. Из-за небольшой мощности насос в таком состоянии может не запуститься.
Не включается циркуляционный насос, — что делать? Остается только закрыть подводящие краны, открыть пробку и провернуть крыльчатку, после чего насос, как правило, работает.
Особенности монтажа
Горизонтальная установка. При монтаже циркуляционного агрегата для «теплого пола» всегда используется его горизонтальная установка. Вертикальный монтаж приводит к потере почти трети мощности агрегата и повышает риск завоздушивания в системе, что может привести к ненужным неприятностям.
Установка насоса проводится на трубе обратного хода теплоносителя
Температура тут всегда меньше, а эта предосторожность повысит гарантированную эксплуатацию прибора. Кроме этого, аппарат отделяется от системы шаровыми кранами, чтобы всегда была возможность доступа к нему, не сливая воду из контура
Это необходимо для проведения профилактического ремонта и возможных экстренных поломок.
При покупке устройства прилагаются монтажные соединения и гайки, облегчающие его подключение к системе.
Схематичное изображение монтажа
Тестирование водяного пола
Перед заливкой пола необходимо обязательно протестировать его в условиях повышенного давления и температуры, для чего используется следующая технология:
- Система полностью заполняется теплоносителем;
- Давление в контуре доводится до 5 бар;
- Поскольку давление будет постепенно падать до 2-3 бар, предыдущую операцию нужно будет повторить несколько раз;
- В процессе нагнетания давления нужно осмотреть все трубопроводы и соединения на предмет протечек;
- Давление устанавливается на уровне около 1,5-2 бар (рабочее давление), после чего система оставляется в таком состоянии на сутки;
- Если давление за сутки не упало, то нужно установить максимальную рабочую температуру и подождать, пока теплоноситель пройдет по всем контурам;
- Если на каждом участке системы в течение суток удерживается схожая температура, то система работает нормально.
После проверки, которая подтвердила работоспособность системы, остается лишь залить финишную стяжку.
