Коллекторная система отопления: особенности, устройство, преимущества, недостатки

Коллекторно-лучевая система отопления

Коллектор в системе отопления лучевого типа.

Рассматривать коллектор отопления следует совместно с рассмотрением лучевой схемы разводки теплоносителя, так будет проще понять его основные функции и достоинства.

Как известно, существует три основных вида разводки труб.

  1. Однотрубная схема. Здесь радиаторы включены последовательно, то есть теплоноситель подается к первому прибору, затем проходит через батарею и поступает к следующему, постепенно проходя весь контур и возвращаясь к котлу. Очевидно, что после каждого радиатора вода остывает, и прогрев батарей происходит неравномерно;
  2. Двухтрубная схема. Данное решение предусматривает подачу воды по одной трубе, а отвод – по второй, то есть контур состоит из двух магистралей, между которыми параллельно включены радиаторы. Такая схема позволяет прогревать приборы более равномерно;
  3. Лучевая схема. Теплоноситель подается в распределительный узел (коллектор системы отопления), откуда поступает к каждому радиатору по отдельной трубе, а затем по обратным трубам возвращается назад, собирается гребенкой и поступает в котел. Таким образом можно добиться максимально равномерного распределения тепла в помещении.

Однотрубная и двухтрубная схемы разводки.

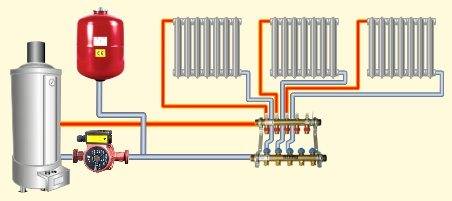

Лучевая схема разводки.

Важно! Как видим, в лучевой схеме присутствует множество контуров, по одному на каждую батарею. Поэтому для нормальной работы системы необходим циркуляционный насос, который сможет обеспечить необходимые параметры давления и скорости циркуляции теплоносителя

Лучевая схема позволяет максимально равномерно прогревать каждый отдельный радиатор, более того, она дает возможность регулировать интенсивность подачи тепла в каждую батарею

Лучевая схема позволяет максимально равномерно прогревать каждый отдельный радиатор, более того, она дает возможность регулировать интенсивность подачи тепла в каждую батарею.

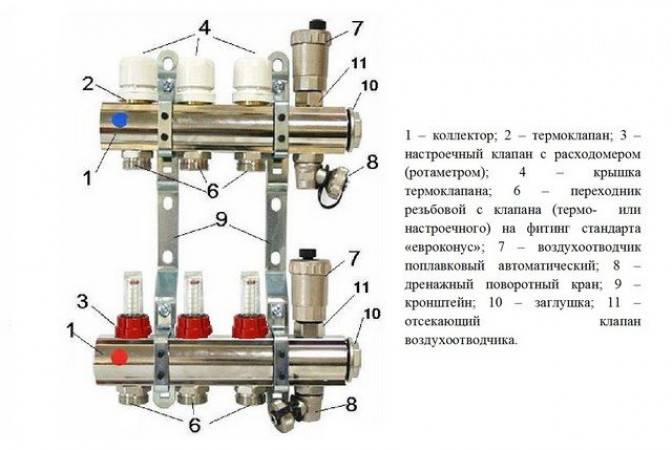

Шкаф коллектора для радиаторного отопления с подающей и обратной гребенками.

Также в такой схеме можно отключить любой прибор без изменений работы всей системы, а в многоэтажных домах можно отключать целые этажи без перебоев подачи теплоносителя в остальные секции здания.

Для реализации этих преимуществ используют коллекторы отопления, которые входят в распределительный узел в виде пары приборов – подающей и обратной гребенки. Обвязка коллектора отопления запорной арматурой, воздушными и сливными кранами, расходомерами и термостатическими головками позволяет осуществить автоматическое регулирование температурных режимов на каждом отдельном отопительном приборе.

Использование расходомеров позволяет осуществлять регулировку подачи.

Важно! Наиболее часто такую разводку используют при сооружении систем отопления частных домов и коттеджей, однако можно применить эту схему и в условиях квартиры с централизованной подачей теплоносителя. При этом следует помнить, что трубы лучше всего проводить под полом

Еще одно преимущество лучевой разводки – это возможность спрятать трубопровод под плинтусом или в толще пола

Часто именно эта особенность влияет на выбор схемы разводки

Еще одно преимущество лучевой разводки – это возможность спрятать трубопровод под плинтусом или в толще пола. Часто именно эта особенность влияет на выбор схемы разводки.

В системе «теплый пол» обязательно используется коллектор для систем отопления пола.

Также нельзя не упомянуть такую систему, как «теплый пол». Здесь контуры не подключены к радиаторам, а уложены особым образом в стяжку пола с целью ее прогрева.

Единственный существенный недостаток данного решения – это высокая цена материалов и работ.

Частые вопросы

Как правильно в этой системе расположить насос: горизонтально или вертикально?

Вал циркуляционного насоса должен располагаться горизонтально. Если изменить это положение на противоположное, то насос будет периодически перегреваться и в скором времени выйдет из строя.

Можно ли в коллекторную систему подсоединить теплый пол?

Можно, такая система укладывается по всем требования, после чего подкидывается на выделенные патрубки гребенки. Главное условие – чтобы отдельные контуры не сообщались между собой.

Можно ли сделать гребенку своими руками?

Можно, для этого нужно воспользоваться нужным материалом и инструментом, предварительно рассчитав количество патрубков. Это уместно только в том случае, если есть навык в пользовании сварочным аппаратом. Лучше всего приобретать гребенки от производителя, отдавая предпочтение нержавейке.

В завершении стоит отметить, что коллекторная система отопления отлично проявляет себя на больших отапливаемых площадях и идеально подходит для частного дома. В квартире параллельное подключение обычно не используют ввиду небольшой продолжительности циркуляционного круга.

Для квартиры лучше подходит последовательная установка радиаторов. Коллекторная система позволяет регулировать температуру в отдельных помещениях, а при необходимости ремонта можно легко отключить нужный элемент, при этом в других комнатах отопление отключать не придется.

Принципы расчета

Чтобы не наделать ошибок при расчете отопления, требуется предварительно нарисовать схему на бумаге. На ней указываются все компоненты конструкции

Важно понимать, сколько жидкости протекает через все узлы по отдельности, с какой скоростью она движется, как меняется работа все системы в результате изменения режима функциональности отдельных ее элементов

Во время расчета не стоит упускать гидродинамическое сопротивление воды при ее движении, которое влияет на давление внутри системы и напор. Для проведения процедуры применяются специальные таблицы и формулы.Правильный расчет позволит избежать проблем с функциональностью отопительной конструкции в будущем.

Преимущества использования коллектора

Распределительная гребенка после своего появления сразу же обрела множество пользователей, благодаря ряду очевидных преимуществ:

  1. Ввиду полной изолированности каждого отопительного контура, отдельными элементами можно управлять независимо от остальных элементов. Владелец дома самостоятельно регулирует и задает температуру в отдельной комнате (спальня, кухня, прихожая, гостиная). Если же в квартире появляется временно нежилая комната, можно вовсе отключить систему отопления на ограниченной площади.
  2. Появление распределительного блока позволило существенно снизить затраты в отопительный сезон, при этом повысив эффективность работы контуров. В теплые зимние месяцы (регионы с умеренным климатом, южные территории) можно частично отключить батареи от подачи теплоносителя.
  3. При смене контуров и всей системы отопления можно использовать трубы гораздо меньшего диаметра, что также позволяет сэкономить на затратах.
  4. При помощи гидрострелки можно обустроить несколько изолированных контуров с различными показателями прогрева.

Плюсы

  • Вы сможете по своему желанию устанавливать и регулировать тепловой режим в каждой комнате своего дома.
  • Исчезнет проблема с тем, что одни батареи слишком горячие, а другие слишком холодные.
  • Для обслуживания отдельных узлов системы отопления не нужно прекращать отопления всего дома в холод, достаточно будет перекрыть один контур. Например, вы в спокойной обстановке производите ремонт радиаторов отопления в какой-то комнате, а в это время система без перебоев обогревает весь остальной дом.
  • Также вы получаете возможность применения в доме набирающей всё большую популярность системы «теплый по», а также совмещать несколько вариантов систем отопления одновременно.
  • Экономия энергоресурсов.

Остановимся чуть подробнее на указанных преимуществах.

Прокладку отопительных труб лучше поручить специалистам, чтобы результат радовал,  а не огорчал

  Итак, регулировка теплового режима в каждой комнате осуществляется отдельно. Условно варианты установки гребенок в системе отопления делятся на простые и сложные. Простые — равномерно распределяют теплоноситель по контурам, поддерживая одинаковую температуру в каждом из контуров, что уже хорошо. Если вы установите простую гребенку, то регулировать температуру в каждом контуре (отдельно взятом помещении) вы сможете только в ручном режиме (перекрывая или открывая кран на каждом контуре отдельно). Это конечно хорошо, но, прямо скажем, не слишком удобно. Чтобы отрегулировать температуру придется слегка помучиться, повертев краник подачи теплоносителя на каждый контур.

Чтобы обойти мучительный процесс ручной настройки, на каждом контуре устанавливают термодатчики (сложные гребенки), которые автоматически, но по вашему желанию контролируют подачу воды в каждый контур. Теплоноситель поступает в контур и идет на обогрев комнаты, отдав свое тепло, и охлажденным возвращается назад через гребенку в котел, чтобы снова нагреться и так до того момента, пока комната не обогреется до определенной температуры. Согрев комнату, теплоноситель не будет эффективно отдавать тепло в пространство и возвратится в гребенку неохлажденным. Вот тут сработает термодатчик и перекроет весь контур, сохраняя необходимую температуру. Если температура снизится, то термодатчик снова откроет контур. Благодаря такой системе вы сможете регулировать температуру в каждой комнате отдельно, исходя из своих приоритетов. Или, к примеру,  если в гости нагрянула теща, то в комнате, которую ей выделили, можно создать такие условия, что визит будет приятным и кратковременным (Шутка. — прим. Автора). Второе преимущество тесно переплетается с первым. В привычных для нас системах отопления, как бы мы ни хотели, не получится создать одинаковые условия для подачи теплоносителя к батареям. И самая близкая к котлу батарея дышала жаром, а самая дальняя могла быть еле теплой. В коллекторной системе это недостаток полностью отсутствует. К каждой батарее или комнате подходит свой индивидуальный коллектор. И в вашей власти контролировать температуру в каждом контуре. Это скорее не преимущество, а недостаток, от которого удалось избавиться. Комфорт для пользователя при  эксплуатации коллекторной системы намного выше, чем с обычных  систем.  Посудите сами.

Ремонт и обслуживание каждого отдельного узла проходит без выключения всей системы отопления. Достаточно перекрыть необходимый контур и свободно проводить любые работы на его узлах. Также на гребенке коллектора оставляют несколько свободных секций. Что позволит установить дополнительные обогревательные узлы, без нарушения существующей системы отопления. Просто подключив новый узел к гребенке. Представьте себе (на секундочку) , сколько проблем будет, если вы решите установить дополнительную батарею в обыкновенную систему… А теплый пол и вовсе можно установить только при коллекторной системе отопления. Также ее наличие позволит вам использовать одновременно и отопление с помощью батарей и систему теплый пол. А это опять-таки экономия, комфорт и удобство. Отмечу, все эти положительные моменты коллекторных систем, помимо очевидного комфорта и удобства пользования,  приведут еще и к значительной экономии на энергоресурсах. Так, в комплексе с эффективными мероприятиями по утеплению дома можно достичь до 50% экономии. Заманчиво, не так ли?

Теплые полы устанавливаются только вкупе с коллекторной системой

Назначение отопительного коллектора

Отсутствие распределительного коллектора в системе водяного отопления может привести к тому, что вода в разные контуры системы может поступать неравномерно. В результате у вас будет горячий пол и холодные радиаторы, или наоборот.

Это может происходить от того, что к одному выходному патрубку бойлера может быть подключено несколько контуров отопительной системы. Жидкость протекает по таким соединениям неравномерно, в результате чего части помещений не будет хватать тепла. А ведь именно от количества теплоносителя, проходящего по трубам, объема и скорости его перемещения и зависит эффективность системы теплоснабжения.

трубы, отходящие от бойлера

Некоторые владельцы домов пытаются решить эту проблему установкой дополнительных насосов и регулирующих клапанов. Но это только усложняет систему и не всегда приводит к равномерному распределению теплоносителя.

Как распределяется теплоноситель в частном доме?

Возьмем для примера отопительную систему для частного дома площадью в 100 квадратов. Прибором для нагрева воды будет являться настенный газовый котел, имеющий один выходной патрубок с диаметром ¾ дюйма.

В доме у нас имеется два отопительных контура и один контур, нагревающий воду для бытового использования косвенным нагревом. Все контуры построены из труб с диаметром в 1 дюйм. Как рассчитать и построить эффективную систему теплоснабжения?

Первым делом уясняем для себя, что основной причиной некачественного теплоснабжения является элементарная нехватка теплоносителя в системе. А вот основной причиной такой нехватки является чрезмерно узкие распределительные трубопроводы.

Таким образом, повысить эффективность тепловой системы, то есть увеличить диаметр распределительных труб можно двумя способами:

распределение теплопотоков

  • При использовании котлов со встроенными насосами к ним подключают гидрострелку (распределитель потоков). При этом на каждом контуре потребления тепла необходимо установить собственный циркуляционный насос. Но такое устройство будет работать только в небольшом здании. При повышении отапливаемых площадей его эффективность и надежность резко падает.
  • Наиболее надежным способом станет подключение к источнику тепла водяного распределительного коллектора.

Наиболее совершенный вид распределительного коллектора называется кампланарным. С его помощью эффективно решается проблема соединения труб разного диаметра и объема размещаемого теплоносителя.

распределительный гидроколлектор на 4 контура

Рассмотрим, как своими руками создать системы распределения теплопотоков.

Коллекторные шкафы и блоки

В квартире с горизонтальной лучевой разводкой отопления (на этажах частных домов) устраиваются распределительные коллекторы (подачи и «обратки»), собирающие на своих выходах все подающие и обратные трубопроводы. Они размещаются в металлических шкафах специального исполнения, зачастую встраиваемых в перегородки сантехузлов и открывающиеся внутрь них. Возможна и установка распредколлекторов в специально устроенных стенных нишах. Нередко коллекторный узел совмещается с узлом учета теплоэнергии в одном коллекторном шкафу.

Коллекторный шкаф с узлом учета тепловой энергии.

Коллекторы могут быть комплектными, представляющими собой отрезки толстых труб с отходящими патрубками, либо собираться на тройниках. Материалом этих устройств может служить:

  • пластик;
  • никелированная латунь;
  • медь;
  • нержавеющая сталь.

Многие известные производители отопительного оборудования (VALTEC и др.) выпускают готовые коллекторные блоки, объединяющие в себе подающий и обратный коллекторы, ручные настроечные клапаны (на коллекторе подачи), термостатические клапаны (на обратном коллекторе), автоматические воздухоотводчики, дренажные клапаны и кронштейны крепежные.

Комплектный коллекторный блок.

Задачу индивидуальной настройки теплового режима каждой однорадиаторной ветки коллекторно-лучевой системы отопления решают настроечные клапаны, имеющие встроенные расходомеры. Ветки получаются разной длины, а теплоноситель стремится течь наиболее коротким путем с минимальным гидросопротивлением. Короткие ветки он обтекает интенсивнее, сильнее прогревая установленные там радиаторы.

Настроечными клапанами на коллекторе подачи изменяют расход воды (антифриза), заужая их условные проходы в коротких контурах, и расширяя в длинных. Настройка – процесс кропотливый, а настроечный клапан не предназначен оперативно перекрывать или открывать проток теплоносителя по контурам. Эту функцию выполняют термостатические клапаны .

Выбор труб

Хотя для подвода воды и устройства контуров можно использовать трубопроводы из различных материалов, в быту в основном используют полимеры, которые поставляются в бухтах различной длины и легко изгибаются при укладке петель.

Основными материалами трубопроводов отопления являются: металлопластик из сшитого полиэтилена PEX с алюминиевым слоем между внутренней и наружной оболочками, сшитый PEX и термостойкий PE-RT полиэтилен.

Следует отметить, что металлопласт не слишком практичен в качестве материала для теплых полов – ввиду большой жесткости его трудно изгибать с малым радиусом, а механическое воздействие на поверхность в процессе монтажа или до укладки стяжки приводит к загибам и изломам. Отремонтировать трубопровод из металлопластика можно вставкой участка, присоединяемого с помощью компрессионных или обжимных фитингов – это приводит к уменьшению проходного канала и повышению гидравлического сопротивления.

Трубы из сшитого и термостойкого полиэтилена имеют одинаковый срок службы около 50 лет, считается, что трубопровод PE-RT легче монтировать в помещениях с низкой температурой, а при повреждении его легко отремонтировать пайкой, хотя технология является не слишком известной. Также стоимость PE-RT ниже сшитого полиэтилена PEX, хотя на строительном рынке представлено достаточно изделий обеих категорий по относительно невысокой цене.

Рис. 19 Основные схемы укладки труб для обогреваемого пола

Достоинства и недостатки

Некоторыми особенностями характеризуется лучевая разводка системы отопления. Плюсы и минусы такой организации необходимо рассмотреть перед установкой. К недостаткам следует отнести большее количество труб и фитингов. Это значительно повышает стоимость ремонта. Тройниковая схема обходится значительно дешевле при монтаже. Также большое количество соединений при неправильном подключении может приводить к частым поломкам системы.

Однако все эти недостатки меркнут на фоне достоинств лучевой организации отопления. В этом случае система быстро окупает свою монтажную стоимость. Возможность регулировать нагрев в каждой комнате значительно снижает затраты на энергоресурсы. При организации такой системы получается много стыков и сгонов. Мастер имеет к ним легкий доступ. Поэтому при проведении ремонта этот фактор значительно облегчает работу.

Трубы лучевой системы можно спрятать под полом, в толще стены или просто за занавесками. Правильно спланированная схема позволяет убрать из поля зрения непривлекательные коммуникации. Тройниковая схема такой возможности владельцам дома не предоставляет.

Разновидности схем 2-х-трубной системы

Существует несколько вариаций 2-х-трубного отопления, каждая из которых имеет свои нюансы, которые следует учитывать при выборе.

Двухтрубная система с прямым возвратом

В двухтрубной системе прямого возврата общая длина трубы от насоса до каждого радиатора короче для радиаторов, расположенных ближе к насосу, и длиннее для более удаленных радиаторов. По этой причине перепад давления может быть значительно выше на ближайшем радиаторе, чем на самом дальнем.

Это необходимо учитывать при проектировании системы. Преимущество системы прямого возврата заключается в том, что маршрутизация труб более проста по сравнению с системой обратного возврата.

Двухтрубная система с обратным возвратом (система Тичельмана)

В двухтрубной системе обратного возврата общая длина трубы от насоса до каждого радиатора одинакова для всех радиаторов на одном этаже. Это дает благоприятное распределение воды.

Двухтрубная система с верхним трубопроводом

Распределительная труба расположена в подвесном потолке, а вентиляционные отверстия установлены в центральных положениях. Этот тип системы распространен в больших зданиях, так как его относительно легко сбалансировать и регулировать. Также легко расширить систему.

Двухтрубная система с напольным трубопроводом

Эта система очень распространена в домах и зданиях, где трубопроводы не могут быть установлены в доступном потолочном пространстве. Распределительные трубы расположены под полом. В многоэтажных зданиях вентиляционные винты необходимы на радиаторах. Циркуляционные, встроенные одноступенчатые насосы обычно используются для двухтрубных систем отопления в бытовых и коммерческих системах отопления.

Классификация

Поскольку устройство раздаточного узла не слишком сложное, выделить какие-то принципиально отличные его виды не удастся. Хотя производители предлагают классифицировать гидрораспределители по назначению: для монтажа в котельной, для теплых полов или подключения батарей отопления. На самом деле принцип работы коллектора при этом не меняется, и разница может заключаться только в количестве «зубцов» гребенки (2-12), а также особенностях материала ее изготовления:

1. Сталь – распространенный вариант, выдерживающий напор до 10 атм. Отличается демократичной ценой и обилием подделок на рынке, особенно в среде нержавеек.

2. Медь – спокойно держит до 30 атм при сумасшедшем нагреве в +600 °С, но далеко не всякая отопительная система сможет с ней «подружиться». Если в контуре есть алюминиевые элементы, от такого коллектора придется отказаться.

3. Полимеры – самый дешевый и слабый вид гребенок, который изготавливается из полипропилена. Они работают в обвязке с давлением, не превышающим 6 атм, и подходят только для теплых полов.

4. Латунь – дорогой и надежный металл для отопительной техники. Не боится коррозии и выдерживает напор до 14 атм.

Дополнительные вспомогательные устройства несколько расширяют ассортимент гребенок, увеличивая их функциональность. Это могут быть элементы контроля, запорная арматура, смесители, встроенные датчики и автоматические системы управления. Чем сложнее распределительный коллектор отопления, тем выше его цена. С другой стороны, все это оборудование, так или иначе, придется купить отдельно, и лучше, чтобы оно уже поставлялось в комплекте – подогнанное по размеру и не требующее самостоятельной установки.

Конструктивные особенности насоса для отопления частного дома

В принципе, циркуляционный насос для отопления ничем не отличается от других разновидностей водяных насосов.

У него два основных элемента: крыльчатка на валу и электродвигатель, который вращает этот вал. Все заключено в герметичный корпус.

Но есть две разновидности этого оборудования, которые отличаются друг от друга расположением ротора. А точнее, контактирует ли вращающая часть с теплоносителем или нет. Отсюда и названия моделей: с мокрым ротором и сухим. В этом случае имеется в виду ротор электродвигателя.

С мокрым ротором

Конструктивно эта разновидность водяного насоса имеет электродвигатель, в котором ротор и статор (с обмотками) разделены герметичным стаканом. Статор находится в сухом отсеке, куда никогда не проникает вода, ротор располагается в теплоносителе. Последний — охлаждает собой вращающиеся детали прибора: ротор, крыльчатку и подшипники. Вода в этом случае для подшипников выступает, и как смазка.

Такая конструкция делает насосы малошумными, потому что теплоноситель поглощает вибрацию вращающихся деталей. Серьёзный недостаток: низкий КПД, не превышающий 50% от номинала. Поэтому насосное оборудование с мокрым ротором устанавливают на отопительные сети небольшой протяжённости. Для небольшого частного дома, даже в 2—3 этажа, это будет неплохой вариант выбора.

К преимуществам насосов с мокрым ротором, кроме бесшумной работы, можно добавить:

  • небольшие габаритные размеры и вес;
  • экономичное потребление электрического тока;
  • длительная и бесперебойная работа;
  • простота настройки скорости вращения.

Фото 1. Схема устройства циркуляционного насоса с сухим ротором. Стрелками обозначены части конструкции.

Недостаток — невозможность ремонта. Если какая-то деталь вышла из строя, то старый насос демонтируют, устанавливая новый. Модельный ряд в плане конструктивных возможностей у насосов с мокрым ротором отсутствует. Все они выпускаются одного типа: вертикального исполнения, когда электродвигатель располагается валом вниз. Выходной и входной патрубки находятся на одной горизонтальной оси, поэтому монтаж прибора производится только на горизонтальном участке трубопровода.

Важно! При заполнении отопительной системы воздух, выталкиваемый водой, проникает во все пустоты, и в роторный отсек в том числе. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой

Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой.

Профилактические мероприятия для «мокрых» циркуляционных насосов не требуются. В конструкции нет трущихся деталей, манжеты и прокладки устанавливаются только на неподвижных соединениях. Выходят из строя из-за того, что материал просто состарился. Основное требование к их эксплуатации — не оставлять конструкцию в сухом виде.

С сухим ротором

У насосов этого типа нет разделения ротора и статора. Это обычный стандартный электродвигатель. В конструкции же самого насоса установленные уплотнительные кольца, которые перекрывают доступ теплоносителя в отсек, где располагаются элементы движка. Получается, что крыльчатка насажена на вал ротора, но находится в отсеке с водой. А весь электродвигатель располагается в другой части, отделённой от первой уплотнителями.

Фото 2. Циркуляционный насос с сухим ротором. В задней части расположен вентилятор для охлаждения прибора.

Такие конструктивные особенности сделали насосы с сухим ротором мощными. КПД доходит до 80%, что для оборудования этого типа довольно серьёзный показатель. Недостаток: шум, издаваемый вращающимися деталями прибора.

Циркуляционные насосы представлены двумя моделями:

  1. Вертикальное исполнение, как и в случае с прибором мокрого ротора.
  2. Консольные — это горизонтальное исполнение конструкции, где прибор упирается на лапки. То есть, сам насос на трубопровод не давит своим весом, и последний не является для него опорой. Поэтому под этот тип обязательно укладывают прочную и ровную плиту (металлическую, бетонную).

Внимание! Уплотнительные кольца часто выходят из строя, становясь тонкими, что создаёт условия проникновения теплоносителя в отсек расположения электрической части электродвигателя. Поэтому раз в два или три года проводят профилактику прибора, осматривая в первую очередь именно уплотнители

Самостоятельная сборка коллектора отопления

Коллекторы отопления обычно поставляются производителем в собранном виде, циркуляционный электронасос стандартной длины устанавливается позже на резьбовое соединение типа американка. Иногда комплектующие поступают потребителям по отдельности, порядок сборки состоит из следующих операций:

  • На подающую гребенку устанавливают расходомеры и вкручивают концевой воздухоотвод в правый торец.
  • К обратной гребенке с установленными ранее колпаками на запорных клапанах через американку с правой стороны производят подсоединение вентиля.
  • На обе гребенки слева через американку устанавливают сгоны для подключения компрессионного электронасоса, при этом они располагаются таким образом, чтобы штуцер для установки термометра находился с лицевой стороны.
  • В гребенку обратки вкручивает тройник, к которому присоединяют термостатическую головку.
  • При помощи резьбового соединения (американки) для монтажа циркуляционных электронасосов и прокладок из комплекта, насос присоединяют к верхней и нижней гребенкам.
  • По окончании работ к коллекторному блоку подключают трубы стандартного диаметра с помощью Евроконусов, идущих в комплекте.

Все основные соединения герметизируют с помощью резиновых прокладок, идущих в комплекте с блоком и электронасосом, иногда уплотнители отсутствуют в кране и тройнике подающей гребенки, тогда для герметизации используют льняную паклю или другие сантехнические материалы

Для проведения работ достаточно одного разводного ключа, при этом важно не пережать гайки – это может привести к разрыву прокладок

Рис. 18 Трубы PEX и PE-RT
