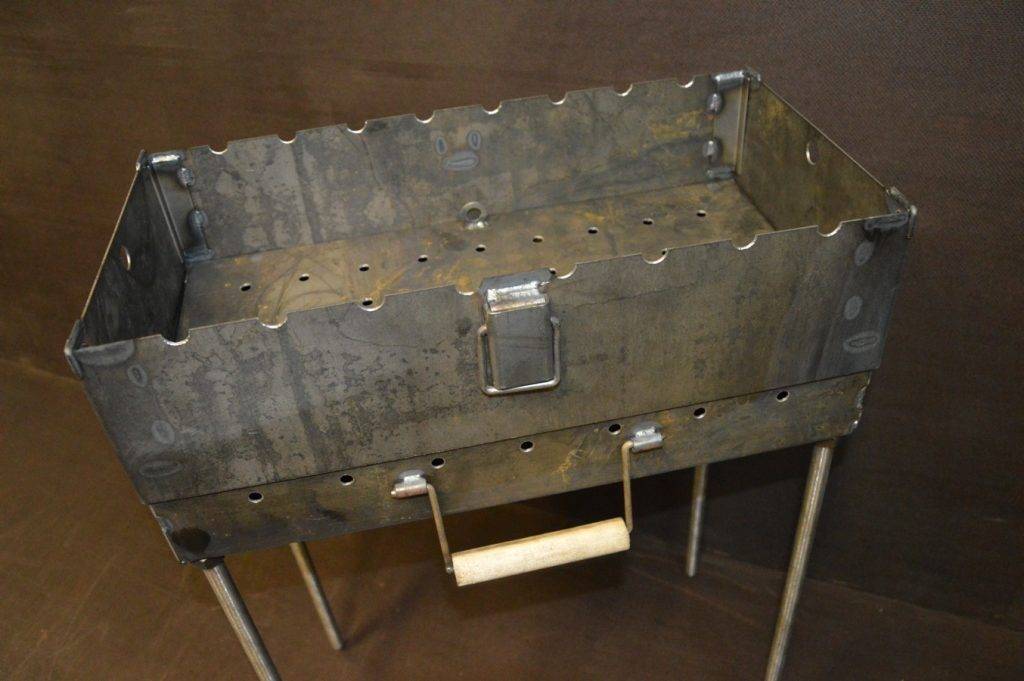

Уникальный мангал с двойным дном: сделайте его сами

Сравнительные характеристики электрошашлычниц

Характеристика

Для дома

Профессиональные

Мощность, кВт

0,9-1,6

2,5-7,7

Напряжение, В

220

220, 380

Количество шампуров, шт.

5-10

6-24

Размеры, мм

270х180х460

1150х550х650

Сколько готовится шашлык в электрошашлычнице, мин

15-30

15-40

ТЭН

металлическая спираль в стеклянной трубке

металлический или керамический

Место установки ТЭНпо центрусверху или снизу

Комплектация

Шашлычницы для дома комплектуются 5-6 шампурами, профессиональные — 20-24 иболее. Шампуры для электрошашлычницы могут иметь стандартную и специальную конструкцию для определенных блюд. Например, для люля-кебаб используются двойные шампуры, чтобы мясо лучше удерживалось на них, не сползало, не падало.В некоторых горизонтальных моделях предусмотрены решетка для гриля, разогрева продуктов.

Материал корпуса

У электрошашлычниц корпус сделан из металла: в простых моделях – из алюминия в комбинации с пластиком, в более дорогих – из нержавеющей стали.Алюминий достаточно хрупкий материал, окисляется при эксплуатации, не долговечен. На нем могут появляться царапины, вмятины. Устанавливается в бюджетных малогабаритных моделях для уменьшения веса.Сталь лучше переносит высокие температуры, более долговечна, лучше выглядит, за ней проще ухаживать.

Нагревательный элемент

ТЭН для электрошашлычницы в вертикальных моделях располагается вдоль центральной оси. ТЭН трубчатый, керамический, со спиралью из нихромовой проволоки. Для защиты от загрязнения помещен в стеклянную трубку.

В горизонтальных моделях ТЭН может располагаться сверху, снизу, или устанавливается с обеих сторон, что обеспечивает быстрое создание корочки на мясе.

Мощность

Скорость готовки напрямую зависит от мощности. Стандартная мощность приборов варьируется от 0,9 кВт у домашних шашлычниц до 7 кВт у профессиональных элекромангалов. Если цель оборудования — жарить быстро и много, рекомендуется выбрать модель мощнее.

Дополнительные функции

Производители шашлычниц постоянно совершенствуют свой товар, чтобы сделать его уникальным

Дополнительные функции, на которые стоит обратить внимание:

  • Аварийное отключение электрошашлычницы. В случае перегрева или падения прибор автоматически отключается от питания.
  • Автоматическое вращение шампуров. Это не новое дополнение, но в некоторых приборах можно регулировать скорость поворота. Это позволяет избежать подгорания.
  • Контроль времени приготовления. На электропривод установлен таймер, который следит за временем. После окончания он останавливает привод и включает сигнал. Время установки таймера можно — до 120 минут.
  • Режимы приготовления: создание быстрой корочки, гриль, медленное томление и другие.
  • Защита нагревательного элемента. ТЭН помещен в кварцевое стекло или металл.
  • Антипригарное покрытие.

Из чего делают шампуры

Дерево

Деревянные шашлычные палочки, как правило, разовый вариант. Даже после замачивания они обгорают на огне и не могут использоваться повторно. Используют ветки фруктовых деревьев, липу березу, ольху, осину.

Из какого металла делают шампуры

Обычная металлическая проволока для классического шампура – не лучший вариант. Материал окисляется, шашлык плохо удерживается, проворачивается. А вот из нержавеющей пищевой проволоки-струны получится актуальный гибкий шампур, который укладывают на решетку.

Лучший металл для добротного классического изделия – нержавеющая сталь, в идеале – пищевая AISI 304, 08Х18Н10Т. Но гнаться за идеалом не обязательно. При аналогичных характеристиках пищевая нержавейка стоит в два раза дороже обычной, практически не влияя на характеристики готового изделия.

Толщина материала 2-3 мм. Если лезвие будем загибать уголком – достаточно толщины 1 мм.

В качестве заготовки для шампуров используют:

  • стальную полосу из нержавеющей стали;
  • часть листа нержавейки;
  • подходящий кусок листа или полоски металла нужной толщины и длины, найденные в металлоломе.

Ширину стальной полосы подбираем так, чтобы ее можно было разрезать вдоль на 2-3 заготовки. Например, полосу 20 см можно разрезать вдоль на 2 или 3 полоски. Часть листа 70х70 см понадобится для шести стандартных 6 шампуров.

Нюансы изготовления разборных вариантов

Грамотно изготовленные чертежи мангала являются основой получения качественного результата.

При составлении схем необходимо учитывать следующие нюансы:

  • для создания каркаса нужно использовать стальной уголок 25х25 мм;
  • крепление съемных частей следует проводить болтами и гайками, т. к. внутренняя резьба может забиться копотью и сажей;
  • съемные ножки лучше делать из круглой трубы, чтобы ее было удобно насаживать на приваренные к днищу штыри;
  • крепежные детали рекомендуется размещать с наружной части очага, чтобы их не повело от жара, идущего от углей;
  • борта можно соединять болтами, которые вкручиваются в заранее закрепленные в отверстиях гайки.

Требования к дымоходам и вытяжкам

Обустройство дымоходов и вытяжек проводится с целью удаления продуктов горения из очага. Данная конструкция позволяет отдыхающим наслаждаться чистым воздухом рядом с дымящимися углями. Удаление вредных газов осуществляется за счет перепадов давления и температуры на разных уровнях.

Существуют такие требования к системам удаления дыма:

  1. Устойчивость к сильному нагреванию. Сохранение формы и размеров.
  2. Высота вытяжного канала должна быть не менее 300 см.
  3. Купол делается соответствующего или ненамного больше размера жаровни.
  4. Крепление вытяжки проводится к корпусу или стропильной системе стоящего отдельно навеса.

Размеры

Расчет конструктивных параметров мангала из металла Перед тем как сделать мангал из металла, необходимо определиться с его габаритами. Первоначально следует ориентироваться на количество людей, которые традиционно или периодически могут отдыхать одновременно. Если семья небольшая, из четырех или пяти человек, то вполне хватит сооружения небольших размеров, около 500×300 миллиметров.

Если мангал необходим для большой компании, более десяти человек, то посчитать ориентировочное число шампуров, которые будут одновременно на мангале и добавить к расчетному размеру по 100 мм по краям. Если планируется пользоваться решеткой, то можно рассчитать размеры по ширине, исходя из параметров готового изделия (магазинной решетки)

Важно не проектировать мангал слишком глубоким, тогда может понадобиться большее количество углей, и мясо будет жариться медленно и неравномерно

Делаем своими руками (без сварки!)

Покупные варианты мангалов часто служат довольно непродолжительное время, быстро «сгорают», портятся.

Выход есть. Намного надёжнее пользоваться самостоятельно сделанным изделием из толстого и прочного металла. Чтобы изготовить маленький разборный мангал, потребуются:

Листы металла (толщина — 3 мм, остальные размеры произвольно-пропорциональные)

Болгарка

Шуруповерт

Круги по металлу, в том числе шлифовальный

Размеры:

  • ширина ножки внизу — 5 см, вверху — 3 см (запиливается вкось, сверху закругляется, потому что острый угол будет опасным);
  • прорезь по ножке — 15 см;
  • общая длина мангала вместе с ножками — 30 см;
  • рабочая площадь (куда осуществляется закладка угля) составит 41 см в ширину, 17 см в высоту;
  • расстояние от паза до реза (там, где будет вставка стенки боковой) — 1,5 см;
  • снизу отпиливается кусочек шириной 2 см для дна.

Выпиливаем размеченный шаблон, установив его на удобную поверхность и воспользовавшись болгаркой.

Отшлифуем края, но прорези пока что делать не нужно, потому что использоваться изделие будет под решётку. Если понадобятся, то добавить их не составит труда в любой момент. Другой вариант — просто сделать насечки для шампуров.

Далее сделаем вторую такую же часть (разметив по первому шаблону), а затем боковые стенки. Основные длинные части отличаются от двух оставшихся расположением прорезей: они будут находиться сверху, чтобы мангал можно было поднимать.

Когда все части будут готовы, приступаем к сборке. Вставим боковые стенки в прорези на основных, закрываем крышкой сверху.

Наверху сбоку приделывается ручка.

Отверстия проделываются по личному выбору. При желании можно приподнять дно дровами или чем-нибудь другим. В любом случае дополнительный выход для пара не помешает.

Надрезы для шампуров выполняются, как обычно, не сильно глубоко, ровно друг напротив друга на противоположных боковых стенках. Лучше сделать их заранее на всякий случай, даже если планируется использовать не их, а решётку.

Края рекомендуется отшлифовать и закруглить для безопасности и красивого внешнего вида.

Ширина боковой стенки получится примерно 31,5 см, а высота равняется аналогичной стороне основной части.

Загнутая нижняя часть, на которую нужно было оставить 2 см, если снять дно, выглядит следующим образом:

Как видно, изготовить подобный мангал самостоятельно можно достаточно легко и быстро. Однако максимальная толщина листового металла для него — 3-4 мм. С материалом в 5 и более миллиметров работать будет намного сложнее, потому что гнётся он намного хуже даже в тисках, и, тем более, вручную.

Даже для сгибания низа основных частей придётся приваривать их к рельсе тем краем, который нужно деформировать. С помощью ударов молотком аккуратно формировать сам изгиб.

Диаметр нижних отверстий — 13 мм.

Готовый мангал выглядит следующим образом:

Электромангал для шашлыка своими руками

Рассмотрим, как можно сделать своими руками простую конструкцию жаровни с электрическим нагревом. Жаровня будет из металла размерами 300х600х200 мм.

Материалы, которые понадобятся:

  • стальная пластина 3 мм – 5 шт.,
  • металлические уголки — 8 шт.,
  • ТЭН для электрошашлычницы мощностью 2 -3 кВт;
  • болты, гайки, граверы.

Размеры:

  • дно, 1 шт. – 400х300 мм;
  • боковины длинные, 2 шт. – 600х200 мм;
  • боковины короткие, 2 шт. – 300х300 мм;
  • уголок для ножек, 4 шт. – 900 мм;
  • уголок 2 шт. – 600 мм, 2 шт. – 300 мм.

Инструменты:

  • болгарка;
  • сварочный аппарат;
  • дрель;
  • набор накидных ключей.

Инструкция:

  1. Болгаркой вырезаем из стального листа стенки корпуса.
  2. Нарезаем уголки. Уголки для вертикальных стенок делаем длиннее, из них получатся ножки.
  3. Свариваем стенки мангала через уголки, чтобы конструкция получилась прочной.
  4. По бокам делаем отверстия для крепления нагревательного элемента.
  5. Прикручиваем ТЭН болтами с граверами, чтобы он не болтался.

Еще один вариант простого, очень мощного электромангала  4 кВт под короткие шампуры смотрите в видео:

Электромангал помогает готовить блюда почти как на открытом огне. И ваша лучшая электрошашлычница независимо от погоды и времени года неоднократно пригодится, обеспечив сочный шашлык и хорошее настроение.

Рецепты приготовления читайте в статье «Шашлык в электрошашлычнице«.

Как сделать идеальную модель

Сначала нужно нарисовать своими руками чертеж. При этом соблюдают вышеупомянутые правила. Чертеж позволит определить размеры каждой боковой стенки. Во время его рисования определяются с реализацией возможности разбора мангала. Если будет такая возможность, то длину боковых стенок следует увеличивать на 2 см. Эти дополнительные сантиметры будут представлять собой загнутые края. То есть 1 см каждой из сторон, которые будут примыкать к стойкам, нужно будет загибать под углом 90°. 1 см нижнего края боковин любой жаровни также нужно загибать. Делают это внутрь конструкции.

По составленному чертежу разрезают заготовленный листовой металл и профильную трубу или уголки. В днище сверлят отверстия. В продольных боковых стенках делают прорези. В случае создания полностью разборной конструкции в стойках делают два длинных проема. Их длина должна равняться высоте жаровни. Воображаемые линии, которые будут проходить через проемы, должны образовывать прямой угол.

Если создается своими руками неразборный мангал, то сначала сваривают боковины. Далее к ним приваривают стойки. Можно и не приваривать. Это улучшит портативность конструкции. В этом случае каждую пару стоек нужно сделать в виде буквы «Н». При этом концы стоек должны быть выше горизонтальной перегородки на 1-2-см. Для надежной фиксации к боковинам жаровни на уровне верха стоек можно приварить 4 выступающих металлических квадратика с размерами 2х2 см. Эти квадратики и стойки нужно будет скреплять крючками в форме буквы «П».

Для дополнительной устойчивости можно сделать концы стоек острыми, чтобы вогнать их в землю.

Тонкости устройства дымохода

  • Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
  • Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
  • Советуем прикрыть дымоход навесом, для правильного функционирования.
  • Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
  • Дымосборник можно сделать металлическим, это облегчит конструкцию.
  • При сложной конструкции сводов, в сооружении мангала используется кружало.

Какого размера должен быть дымосборник?

Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.

Какой диаметр дымохода должен быть?

Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.

Чем заполнять щель между топкой и облицовкой?

Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.

Самостоятельное изготовление стационарного мангала из металла

Наиболее популярны две технологии, как сделать мангал из металла своими руками стационарного типа:

  1. из бочки: конструкция практически готова, нужно приварить ножки, раскроить заготовку и добавить внутренние элементы;
  2. классический прямоугольный: потребуется эскиз или чертеж в графическом редакторе для разметки и кроя заготовок, расходуется больше электродов и металла.

Изделие из бочки по умолчанию обладает готовой крышкой, что позволяет защитить стальную конструкцию от снега зимой, дождя летом. Для удобства домашнего мастера ниже будут рассмотрены оба варианта.

Из бочки с пошаговой инструкцией

Перед тем как соорудить мангал из металлической бочки стационарного типа, необходимо разметить и раскроить ее в следующем порядке:

  • крышка: бочка либо разрезается пополам вместе с обоими днищами, либо в ней вырезается люк ? длины окружности, днища остаются целыми, от них необходимо отступить на 2 см минимум, чтобы обеспечить жесткость конструкции;
  • под: стальной прямоугольный лист для углей с просверленными отверстиями, через которые вниз будет осыпаться зола, чтобы обеспечить периодическую выемку золы, приделается съемным;
  • опорные элементы: изготавливаются из уголка, на них будут лежать шампуры, поэтому в одной полке уголка создаются вертикальные прорези, длина этих элементов чуть меньше высоты бочки.

Под должен располагаться на 20 – 30 см ниже шампуров, согласно стандартным размерам мангала из металла. Для удобства извлечения/укладки на место к пластине привариваются ручки-скобы.

Опорные элементы привариваются в едином горизонтальном уровне, один возле вырезанного отверстия-люка, второй у дальней стенки напротив него. Вместо уголка можно применить профильную трубу прямоугольного сечения.

Для фиксации круглой бочки в пространстве и обеспечения удобной для приготовления шашлыков высоты металлического мангала необходимо изготовить подставку. Существует несколько вариантов, самыми распространенными из которых являются:

  1. вторая бочка – устанавливается на дно вертикально, в верхней ее части вырезается посадочное место для самого мангала;
  2. козелки – свариваются из металлопроката (профильная труба или уголок).

Затем остается лишь приварить петли для открывания крышки, очистить внутреннюю поверхность от продукта, который хранился в этой таре, снять стандартный слой ЛКМ (лакокрасочных материалов) снаружи и окрасить корпус специальной жаростойкой краской, выдерживающей экстремальные эксплуатационные температуры.

Классический с чертежом и видео

Пошаговая инструкция, как правильно сварить мангал классического типа, выглядит следующим образом:

  • крой заготовок – рекомендуемый размер днища 100 х 30 см, боковых стенок 100 х 40 см, торцевых стенок 30 х 40 см;

  • изготовление отверстий – только в боковых стенках для обеспечения тяги на расстоянии 3 см от нижней кромки (1 – 2 ряда в шахматном порядке);
  • вырезы под шампуры – вертикальные возле верхней кромки боковых стенок;
  • ножки – уголок либо профильная труба.

Пара чертежей для примера:

Ну, и пара фото для примера:

Увеличивается по клику на фото

Металлическая емкость должна быть герметичной, поэтому швы должны быть сплошными. Если барбекю планируется перемещать по участку, одна пара ножек делается короче, оснащается колесами. Как правильно его сварить и какие брать размеры смотрите в следующем видео:

Ну, и ещё пошаговая видео-инструкция, как прекрасно можно обойтись и без сварки:

Для более комфортной эксплуатации очага рекомендуется оснастить его полкой для складирования дров (крепится к ножкам на половине их высоты), крышкой (съемной или на шарнирах) и навесом. Стойки для навеса обычно привариваются к ножкам мангала или к его корпусу.

Декорировать очаг можно (и нужно) коваными элементами, накладками в виде фигурок животных из листовой стали. Эстетическая ценность такой конструкции полностью зависит от фантазии домашнего мастера или креативности дизайнера, разработавшего проект. Вот, например, интересная идея использую ножки от швейной машинки:

Модификации из бака стиральной машины или вертикально расположенной трубы большого диаметра для классического железного мангала непригодны. На них помещается максимум 3 шампура стандартной длины, поэтому такие очаги применяются для другой технологии приготовления пищи — барбекю. В принципе, любой мангал можно дополнить решеткой из пищевой нержавеющей проволоки и получить барбекю.

Советы по эксплуатации мангалов

Чтобы шашлычница прослужила максимально долго, необходимо соблюдать все правила пожарной безопасности. Расстояние от огня до деревянных элементов конструкции (если такие имеются – к примеру, насадка на транспортировочную ручку) должно составлять минимум 20 см. Более того, все эти элементы обязательно следует обработать антисептиком и антипиреном.

Как пользоваться мангалом

Ранее, когда ассортимент специй был весьма скудным, для придачи блюдам аромата использовалось горящее дерево. Ниже приведены виды деревьев и мясо, для которого их лучше использовать:

  • дуб – морепродукты, птица;
  • яблоня – баранина, говядина, свинина;
  • лоза винограда – улитки, морепродукты;
  • ольха – семга, индейка;
  • клен – морепродукты, птица, свинина;
  • береза – говядина, курица;
  • вишня – птица, баранина.

Существует другой вариант – приобрести готовые угольные брикеты в магазине. Брикеты дают перманентный жар, но в то же время отсутствует какой-либо аромат. Есть еще рассыпной уголь, но он горит неравномерно по причине различной величины кусков.

Перед жаркой решетку следует смазать жиром, чтобы продукты не приставали к ней. И последнее: место для установки мангала следует заранее очистить от сухой травы, веток, мусора, желательно также, чтобы рядом всегда находилось ведро с песком.

Красивые примеры

Оригинальный стационарный мангал из металла, выполненный с элементами ковки. При этом кованые части представляют собой столик-подставку под жаровню. Под столиком выделено место для заготовки дров или углей, чтобы не бегать за ними далеко. Такой мангал будет нелегким, но вполне мобильным. То есть переставить его в удобное место или убрать на зиму в сарай не составит особого труда. Кованые изделия о

Металлический мангал с крышей позволяет готовить блюда на костре даже при плохой погоде. Если у вас во дворе нет навеса или беседки, а жареного на костре мяса или овощей хочется, этот вариант – отличное решение. К тому же конструкция оснащена подставкой для установки казанка и также удобным местом для размещения топлива.

Необычные модели встречаются и среди стационарных мангалов. К ножкам этой конструкции очень удачно прикреплены два больших колеса. Имитируя садовую тачку, устройство легко передвигается по вашему участку и прочно и устойчиво становится там, где вам надо.

Такая конфигурация мангалов из металла в форме сапога встречается довольно часто. Она совмещает в себе шашлычницу, барбекюшницу и даже возможность приготовления мяса на вертеле. Удобный столик-решетка позволяет оптимально расположить все необходимые инструменты и ингредиенты под рукой.

Складной металлический мангал в упакованном виде напоминает чемодан. Это позволяет брать его с собой куда и когда угодно. По необходимости внутрь можно сложить шампуры и прочие необходимые мелочи. Единственным минусом данной конструкции является высота. Он максимально компактен, а поэтому готовить на нем придется только в положении сидя.

Еще один пример чемоданного мангала, который уже оснащен ножками. Эти дополнительные запчасти удобно складываются внутрь короба, который замыкается специальной застежкой, чтобы ничего не рассыпалось. На фото также представлены другие модели складных мангалов, которые также имеют компактные размеры и удобны в своей эксплуатации.

Просторный стационарный мангал, выполненный из листа металла с добавлением кованых узоров. Также оснащен устройством для приготовления пищи в казанке, имеет удобный приставной мини-столик и место для дров или посуды под самим коробом.

Оригинальный способ установить трубу-вытяжку над мангалом. Подходит для тех, кто не хочет фиксировать шашлычницу на одном месте и устанавливать громоздкую вытяжную конструкцию в беседке или на веранде. Здесь учтены уже все нюансы. Некоторые производители даже предлагают лавочки и стульчики в едином стиле.

Сказочный мангал в виде кареты с крышей не оставит равнодушным даже самого скептичного покупателя. Однако цена такой кованой модели может иметь не самую приятную величину. Из особенностей данной конструкции можно отметить наличие крышки на шашлычнице.

Оригинальный очаг получается из передней части автомобиля. Это позволяет не только удивить своих гостей и получить удобное приспособление для приготовления пищи на огне. Благодаря такому нестандартному подходу вы еще и избавляетесь от ненужного транспортного средства, которое только занимало место.

Шикарный кованый мангал в виде домика на колесах, оснащенный крышей и дымоходом, станет истинным украшением вашего участка. Конструкция громоздкая, но она позволяет готовить сразу на большую компанию как на шампурах, так и на сетке барбекю.

Красивых и практичных примеров металлических мангалов можно встретить очень много

Важно помнить обо всех важных средствах безопасности при их использовании, чтобы внешняя эстетика не обернулась неприятностями

Изготавливать металлические мангалы для собственного пользования своими силами и руками – ответственный и творческий процесс, который требует концентрации внимания, осторожности и индивидуального подхода

О том, как сделать металлический мангал своими руками, смотрите в видео ниже.

Прочие вариации конструкции

На основе бочки

Для создания необходимой конструкции сгодится и металлическая бочка. При её применении работа выполняется довольно динамично и просто. Так как бочки обычно имеют внушительные параметры, то мангалы из них создаются крупными и массивными. Они предусматривают готовку блюд на многочисленный коллектив.

Если вы задействуете подобную бочку, то обязательно сделайте крышку для задуманного аппарата. Во время его работы он должен закрываться крышкой. Так гарантируется равномерная и отменная прожарка готовящейся пищи.

На основе баллона

Здесь работать можно двумя способами. По одному создаётся более сложная конструкция. По второму – более простая.

В любом случае нужно сначала обезопасить баллон. У него отвинчивается кран. Подводится шланг с водой. Под несильным напором следует вода. Баллон заполняется полностью. После чего позволяется резка метала.

Обычно применяют баллон на 50 л., внешний диаметр – 96 см. Это оптимальные данные для создания шести больших порций шашлыка.

По продольному шву делается разметка. По ней рассчитываются все дистанции.

От шва по обеим сторонам рассчитывается расстояние 24 см. Проводятся черты. Баллон в горизонтальной позиции. На одной черте создаётся разметка под шампуры. От круговых швов по правой и левой стороне отступ – 3 см. Затем отметки ставятся постоянно через 8 см. Итого – 6 обозначений. В них просверливаются отверстия. Примерный диаметр каждого – 1 см.

От черты разметки нужно вверх отложить 10 см. Здесь окончание крышки аппарата. Потом она сама размечается. Это дистанция между начальной чертой и последней. Между ними при отступе от круговых швов – 3 см – обозначаются линии.

Затем сразу привариваются петли. Здесь нужен ассистент.

Болгаркой отрезается дверка. Из баллона выливается вода.

Крышка не должна заваливаться назад. Поэтому между петлями по черте разреза привариваются два уголка шириной 3-4 см. Они должны быть с правой и с левой стороны крышки.

Степень разгиба уголков определяет дистанцию открытия крышки.

Нижний обод удаляется. К крышке монтируется деревянная ручка.

Чтобы исключить проваливание крышки внутрь, нужно приварить металлическую полосу к вырезу. Её плотность: 1-3 мм, ширина – 3 см.

По обозначениям делаются дырочки для шампуров. Используется дрель. На противоположной стороне на тех же позициях тоже устраиваются такие же дырочки.

Баллон поворачивается днищем вверх. От шва по обеим сторона отступ 10 см. От таких линий следует ещё отступ на 10-12 см, проводятся линии. От шва посередине образовались две полосы. Их ширина – 10 см. В них на дистанции 5 см делаются прорези для воздуха. Вместо прорезей можно просверлить много дырочек.

Кран устраняется. Отверстие заваривается.

Монтируются ножки.

Более простая версия создаётся так: баллон распиливается вдоль на две равные части. По краям сверлится множество дырочек для воздуха. Прикрепляются ножки.

Создание переносных версий

Они отлично спасают на природе. Их можно купить или сделать своими усилиями.

Их виды: сборные и раскладные. Формат вторых – чемоданчик. Пример:

Здесь крепления – дверные петли. Ножки тонкие.

Ещё версия:

Здесь у днища складываются ножки. Прочие компоненты укладываются поочерёдно. Боковые части соединяются пропилами.

Разборные версии образуются компонентами, не имеющими скреплений. Сборка проходит на месте. Она может быть болтовой. Может — с пазами и пропилами. Делаются такие изделия без сварки. Работа идёт с болгаркой (у неё алмазный диск) либо пилой по металлу.

Создание:

  1. Заранее делается картонный макет. Он подгоняется идеально под размеры изделия.
  2. Выкройки переносятся на металл.

Ещё версии:

Здесь ножки из уголков. В ножках – немного отогнутые пропилы. Под них в боковинах есть отверстия. При сборке боковые части нанизываются на пропилы.

У дна нет фиксации. Нижняя сторона боковин загибается внутрь на 4 мм. Боковины крепятся на ножки. По периметру образуется бортик. На него укладывается дно.

Критерии выбора

Перед покупкой мангала рекомендуем обратить внимание на следующие параметры. Материал

Материал

Лучшим решением является нержавеющая сталь марки AISI 340. Она устойчива к коррозии, относится к числу экологичных материалов, устойчива к высоким температурам, имеет небольшой вес. Однако устройство из нержавейки стоит дороже прокатной стали, широко применяемой для изготовления переносных жаровен.

Длина

В складных моделях этот показатель варьируется от 40 до 60 см. От длины жаровни зависит то, сколько шампуров можно одновременно расположить над тлеющими углями.

Двойное дно

Некоторые производители оснащают мангалы-чемоданы дополнительным дном, где собирается зола от прогоревших углей. А воздушная прослойка между двумя листами металла обеспечивает более ровный жар.

Ниже мы собрали для вас рейтинг лучших моделей мангалов-чемоданов, а также подготовили инструкцию, с помощью которой вы сможете самостоятельно изготовить мангал-трансформер.

Мангал-чемодан

Отличительной особенностью этого варианта мангала является то, что в разобранном виде он компактно складывается в своеобразный чемодан. Конструкционных деталей тут больше, чем у рассмотренного выше варианта, однако технология изготовления и сборки имеет многие сходства.

Из чертежа мангала-чемодана видно, что в этой конструкции одна пара боковых стенок съемная, а другая пара имеет шарнирное крепление. В качестве шарниров можно использовать дверные петли.

Основой всего изделия служит днище с загнутыми бортиками, к которому крепятся основные детали конструкции. Высота бортиков ~ 5 мм.

Присутствует в этом варианте разборного мангала и колосниковая решетка, что позволяет предельно оптимизировать процесс горения. Решетку можно сварить из металлических прутков, но вполне возможно подобрать и уже готовое изделие подобного рода.

Рассмотренный раскладной мангал-чемодан желательно изготовить из нержавейки, так как именно в таком исполнении он выглядит наиболее презентабельно.

Если перечисленные выше конструкции мангалов окажутся сложны для повторения, то можно сделать мангал раскладной конструкции по еще более простым схемам. Их чертежи тоже весьма востребованы в интернете.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
