Куда поставить насос в системе отопления на подачу или обратку

Отопление с водой в качестве теплоносителя

Функциональные особенности водяных отопительных систем с естественным типом циркуляции теплоносителя определяются рядом характеристик.

Исходя из того, какой расширительный бак используется для обустройства системы отопления с естественной циркуляцией теплоносителя, различают:

  1. Системы открытого типа. В данном случае расширительный бак устанавливают как можно выше, чтобы создать избыточное давление в расширительном бачке. Кроме того, благодаря этому можно избавиться от воздушных пробок в отопительном контуре. Время от времени через открытый расширительный бак в трубы доливают воду, частично испарившуюся в процессе эксплуатации отопления.
  2. Системы закрытого типа. В таком отоплении с естественной циркуляцией расширительный бак заменен специальным мембранным гидроаккумулирующим баллоном. Он обеспечивает дополнительное давление в контуре в пределах 1,5 атмосфер. В целях безопасности системы такой конструкции обычно оборудуют блоком с манометром, задача которого состоит в корректировке давления внутри трубопровода.

Еще один принципиальный момент, который отличает конструкции отопительных систем с естественным типом циркуляции воды, состоит в схеме подключения нагревательных элементов.

По способу подключения отопительных приборов к газовому котлу без насоса можно выделить такие варианты:

  1. Однотрубная разводка отопления. При таком типе отопления выполняется последовательное подключение всех радиаторов к одной и той же трубе. То есть, вода проходит сквозь каждый последующий отопительный прибор и только после этого движется дальше. Среди достоинств оборудования однотрубной разводки можно назвать простоту ее монтажа, а также низкую материалоемкость.
  2. Двухтрубная разводка в системе отопления с естественным типом циркуляции. В данном случае все радиаторы, которые входят в состав системы отопления, подключаются к трубопроводу параллельно. При этом температура теплоносителя, который попадает в каждый радиатор, одинаковая. После того, как вода пройдет через весь радиатор и остынет, по обратной трубе она возвращается в теплообменник котла.

Считается, что двухтрубная схема разводки является наиболее целесообразной с точки зрения эффективности обогрева жилья. Правда, чтобы оборудовать такую систему, потребуется достаточно много труб и доборных элементов для монтажа отопительного контура.

Куда ставить насос в системе отопления на подачу или обратку в частном доме

Монтажники отопительных систем предпочитают устанавливать насосные агрегаты на обратном трубопроводе перед котлом. Это объясняется физическими свойствами воды: в этом месте теплоноситель имеет меньшую температуру и большую плотность. В таких условиях обеспечивается наиболее эффективная и долговечная работа насоса. Однако разница температур между подачей и обраткой в автономных отопительных системах не превышает 20 °C, и плотность теплоносителя при этом практически одинаковая. Исходя из этого, для газового или электрического котла нет принципиальной разницы, куда ставить насос.

Совершенно иная ситуация складывается при использовании котлоагрегатов, работающих на твёрдом топливе. В этом случае предпочтителен монтаж насосного оборудования на возвратной линии. Это продиктовано обеспечением безопасности. В отличие от газового или электрического, твердотопливный котел невозможно остановить одномоментно. В случае неисправности автоматики, регулятора тяги, вентилятора или дымососа возможен перегрев и вскипание теплоносителя. Если насосный узел установлен на подаче, попадание в него пара нарушит циркуляцию воды, что ещё больше усугубит ситуацию. Когда насос установлен на обратке, теплоноситель будет стабильно вливаться в котёл, постепенно охлаждая его. Риск возникновения аварии в таком случае намного меньше.

Насос в системе отопления

Насосы циркуляционные (ЦН) — это оборудование гидравлического типа, обеспечивающее принудительный кругооборот теплоносителя через котел по замкнутой трубной линии с радиаторами. Прибор можно настраивать на различные режимы напора.

Насос для отопления — обязательная, подразумевающаяся по умолчанию часть схемы. Только расширительный бак (гидроаккумулятор) не сможет обеспечить полноценное функционирование оборудования. Исключение составляют системы с естественным кругооборотом, но и для них зачастую рекомендованы насосы для подстраховки и улучшения работы при необходимости.

Значение насоса

Именно от параметров циркуляции, которую обеспечивает помпа, зависит качество отопления. Если контур имеет большую протяженность, с подъемами на верхние этажи, то потребуются повышенные технические возможности изделия, более интенсивное отопление предполагает увеличенную скорость потока.

Насос в систему отопления ставят для обеспечения:

  • циркуляции;
  • равномерности распространения ресурса с заданной интенсивностью, для наиболее оперативного, результативного прогрева.

Помпа повышает интенсивность течения, тепло быстрее поступает на радиаторы, соответственно, более оперативно происходит нагрев, его уровень выше, помещение протапливается за меньшее время. Нагрузка на котел при этом понижается, поскольку вода обрабатывается стремительнее. С циркуляционными насосами отпала потребность в громоздких, неудобных трубах значительного диаметра, контуры стало проще маскировать под отделкой, размещать внутри стен.

Когда устанавливают насосы в отопление

Установка насоса в систему отопления потребуется в таких случаях:

  • для повышения эффективности котельных комплексов. В нашем случае — для отопительных систем (автономных индивидуальных) для квартиры, частного дома. Реже применяют схемы с естественным кругооборотом, но и им зачастую нагнетатель требуется для подстраховки;
  • когда естественное продвижение теплоносителя невозможное или слишком слабое. А также для преодоления инерционности схемы;
  • если на теплогенераторе нет насосного узла;
  • для схем с двухтрубной разводкой, дающих возможность настраивать нагрев каждой отдельной батареи.

Отдающая тепло жидкость должна протекать по замкнутой линии (контуру), с определенными регулируемыми скоростными параметрами для эффективного обогрева для разных условий.

Плюсы и минусы применения насоса отопления

Еще пару десятков лет назад в частном секторе дома оснащались отоплением самотечного типа. В качестве источника тепла использовалась дровяная печь или газовый котел. Для габаритных циркуляционных приборов оставалась всего одна область применения – сети централизованного отопления.

Сегодня же производители оборудования для отопления предлагают менее габаритные агрегаты, обладающие следующими преимуществами:

  1. Увеличилась скорость передвижения теплового носителя. Выработанное котлом тепло достаточно быстро поступает в радиаторы. За счет этого существенно ускорился процесс прогрева помещений.
  2. Чем больше скорость движения, тем выше пропускная способность труб. Это означает, что идентичный объем тепла может быть доставлен в комнаты, магистралью с меньшим диаметром.
  3. Схемы водяного отопления претерпели значительных изменений. Магистраль может быть проложена с самым незначительным уклоном. Также сложность и протяженность линии может быть какой угодно. Основное правило – рациональный выбор отопительного насоса исходя из требуемой мощности.
  4. С помощью бытового циркуляционного прибора стала возможна организация теплых полов в доме, а также эффективной системы отопления закрытого типа.
  5. Появилась возможность спрятать всю отопительную линию коммуникаций, проходящую через комнаты, что не всегда благополучно сочетается с дизайном помещения. Достаточно распространены варианты укладки труб за натяжными потолками, в стенах или под покрытием полов.

К недостаткам насосных систем относят обусловленность функционирования от подачи электричества и его расходование перекачивающим аппаратом в отопительный сезон.

Поэтому если участок часто лишается электроснабжения, целесообразно будет установить устройство для обеспечения электроэнергией в бесперебойном режиме. Второй недостаток не является критичным и может быть устранен правильным подбором мощности и модели циркуляционного насоса.

Способы регулировки температуры греющих полов

Коллектор для теплого пола. Три способа настройки расходомеров.

Watch this video on YouTube

Чтобы добиться требуемых температурных значений, отвечающих стандартным нормативам, нужно настроить устройство.

 Правильная регулировка нагревательных водяных полов, возможно при учёте типа помещения. Подходящий температурный уровень для жилых помещений — от 20 до 28 градусов. Для кухни, коридора или санузла подходит нагрев от 19 до 24 градусов.

Главная цель регулировки — обеспечение постоянной температурной разницы при входе и выходе. Чтобы определить разницу температур, учитывается толщина и материал стяжки, и укладочный шаг труб.

На способы регулировки конструкции влияет установленное оборудование, оно бывает механическим и автоматическим. Настраивается прибор, отвечающий за расход воды, это можно делать методом смешивания горячего и остывшего теплоносителя, или путём ограничения.

Автоматическая регулировка

Если регулировка тёплых полов производится  автоматическим способом, то основные элементы настройки — термоголовка RTL или клапан унибокса. Уровень нагрева пола зависит от установленного показателя, чем он больше, тем будет горячей жидкость идущая по трубам, а следовательно и половое покрытие будет прогреваться сильней.

Как автоматически отрегулировать водяной тёплый пол — это можно сделать двумя способам:

  1. Используя термостатическое саморегулирующие устройство, в нём настройка производится клапанами или краном с головками.
  2. С помощью электронной системы, в неё входит электротермометр, контролёр, электроприводы.

На рынке электронные регуляторы представлены многими фирмами, наиболее популярными являются изделия «Упонор».

Ручное выравнивание температуры

Процесс настройки вручную — простой, но длительный по времени. Температура нагрева воды настраивается путём открытия или закрытия вентилей. Процедура становится значительно проще при наличии прибора, который дозирует подачу в каждую ветку.

К сведению! Греющие полы будут функционировать эффективно при ручной настройке — при интенсивной циркуляции воды в трубопроводе, этого можно достичь, используя отдельный теплонасос.

Прежде, чем начать регулировку температурного уровня в водяном полу, надо убедиться в наполненности системы и отсутствие воздушных пробок. Настройка — это подача теплоносителя в каждый змеевик, и установка уровня его расхода. Контроль производится с учётом разницы температуры потока, при входе и выходе. Данную процедуру необходимо проводить ежегодно.

Контроль за регулировочным процессом водяного пола облегчит использование термометра, лазерного или электрического. Его наличие существенно снизит время настройки.

Устройство насоса

Поскольку статор двигателя находится под напряжением, он отделяется от ротора при помощи стакана, выполненного из нержавейки или углеродистого материала

Главными элементами, из которых состоит циркуляционный насос, являются:

  • корпус из нержавеющей стали, бронзы, чугуна или алюминия;
  • роторный вал и ротор;
  • колесо с лопастями или крыльчатка;
  • двигатель.

Как правило, рабочее колесо – это конструкция из двух параллельных дисков, которые соединяются друг с другом посредством радиально выгнутых лопастей. В одном из дисков есть отверстие для протекания жидкости. Второй диск фиксирует крыльчатку на валу электродвигателя. Теплоноситель, проходящий через двигатель, выполняет функции смазки и охладителя для роторного вала в месте фиксирования рабочего колеса.

Поскольку статор двигателя находится под напряжением, он отделяется от ротора при помощи стакана, выполненного из нержавейки или углеродистого материала. Стенки стакана толщиной 0,3 мм. Ротор фиксируется на керамических или графитовых подшипниках для скольжения.

Самые «ходовые» модели насосных агрегатов

Производители предлагают широкий выбор оборудования разной мощности, предназначенного для перекачки жидких сред с различными параметрами. Но нас интересуют только проточные модели, работающие в сетях домашнего отопления и горячего водоснабжения.

Как отличить циркуляционные агрегаты от центробежных и других видов насосов:

  • по форме – электрический мотор и крыльчатка установлены в одном корпусе, патрубки выходят по бокам нижней части (не посередине);
  • по наличию «мокрого» ротора, значительно снижающего шум вращения крыльчатки;
  • 2 типоразмера монтажной длиной 130 и 180 мм;
  • условный проход патрубков — 15, 20, 25 и 32 мм, присоединение — муфтовое (резьбовое);
  • паспортное давление – 0.4, 0.6 и 0.8 Бар.

Указанные параметры легко выяснить по маркировке изделия. Пример: цифры в названии Wilo Star-RS 15/4 обозначают внутренний диаметр соединительных патрубков 15 мм (Ду 15) и напор 4 м водного столба (0.4 Бар). Пример второй: аппарат Grundfos ALPHA2 25-60 подключается к трубам Ду 25 и развивает давление 0.6 Бар (6 метров).


Устройство насоса с «мокрым» ротором Конечно, существуют и более мощные насосы, чей напор достигает 1…10 Бар, но в частных жилищах таковые не применяются. Маленькие агрегаты длиной 130 мм с патрубками ½ и ¾ дюйма обычно ставятся внутри котлов, большие (18 см, 1 и 1 ¼») – врезаются в отопительные магистрали.

Последовательность опрессовки

Опрессовка является проверкой качества уложенных трубопроводов, особенно в местах их соединений. С этой целью трубопроводы надлежит заполнить теплоносителем, и испытать повышенным давлением. При удачном исходе испытания, через некоторое время можно выполнять заливку стяжки, производить укладку керамической напольной плитки или паркета.

Инструкция по опрессовке водяного тёплого пола предусматривает проверку в два этапа:

  1. Испытать систему труб водяного пола на предельное давление теплоносителя — при этом выясняется жёсткость их укладки.
  2. Испытать арматурные элементы на герметичность, для чего необходимо постепенно повышать температуру прокачиваемого теплоносителя. Можно использовать для этого и сжатый воздух.

Заливку и укладку пола, а также укладку плитки выполняют лишь после удовлетворительных результатов обеих проверок, когда трубы можно заполнить теплоносителем и включить нагревательный контур.

Проверка на предельное давление

В данном случае при запуске устанавливают:

  • Сколько можно залить теплоносителя в систему водяного пола;
  • Качество укладки и соединения всех обогревательных контуров с распределительным коллектором;
  • Правильно ли выбраны материал и диаметры труб;

Перед началом опрессовки своими руками следует выгнать находящийся в трубах воздух. Перед включением насоса к открытому входу подставляют ведро. Для того чтобы выяснить, сколько воздуха в системе, следует перекрыть все ветки водяного контура, кроме одной, к которой следует подключить насос и включить его. Далее необходимо накачать давление в сети до номинального (4-5 ат). После того как из трубы начнёт стабильно поступать теплоноситель, можно считать, что воздух в трубах отсутствует. Для гарантии можно выпустить ещё некоторое количество теплоносителя, следя, чтобы в струе не появлялись пузырьки воздуха. Если укладка сделана верно, то через 2-3 минуты насос можно выключить, и произвести запуск системы теплоносителем до номинального её заполнения.

Технологические параметры проверки своими руками определяются материалом труб. Для металлопластика, например, давление опрессовки должно быть не ниже 8 ат, причём в первый раз запуск системы должен продолжаться не менее 24 часов. Через сутки давление не должно упасть более чем на 1,5-2 ат. Для труб из сшитого полиэтилена запуск выполняют, постепенно увеличивая мощность насоса, поскольку такие трубы, расширяясь, могут снижать давление в системе. Когда давление падает, его доводят до номинального, повторяя процесс трижды. После этого удаётся выгнать весь воздух и одновременно проверить качество соединений.

Если непосредственно после проверки и по истечении следующих суток утечек нет, то можно считать, что воздух удалось удалить полностью; допускается проводить заливку стяжки, производить укладку плитки и т.п.

Какие бывают схемы установки в различных отопительных системах

Первым делом необходимо разобраться, куда ставить насос в системе отопления: благодаря ему вода будет проходить через котел и принудительно направляться внутрь нагревательных батарей. Желательно для этого выбирать то место, где обслуживать аппарат будет удобнее всего. На подающем патрубке его монтируют сразу за группой безопасности и отсекающей арматуры.

Схема установки циркуляционного насоса на обратке предполагает размещение насоса сразу после котла. Желательно использовать комбинацию с грязевым фильтром: это позволит отказаться от приобретения и монтажа дополнительных вентилей. Подобные варианты, как подключить насос отопления, могут успешно применяться как в закрытых, так и открытых контурах. Это справедливо также для коллекторных систем, в которых для перемещения теплоносителя к радиаторам используются автономные подводки: они коммутируются на гребенку-распределитель.

Отдельного внимания заслуживает отопительная система открытого типа, рассчитанная на работу в двух режимах – принудительном и самотечном. Такая универсальность очень удобна в тех случаях, когда электричество подается с перебоями, а установка блока бесперебойного питания или генератора невозможна по тем или иным причинам. В такой ситуации схема подключения насоса отопления частного дома подразумевает размещение аппарата и отсекающей арматуры на байпасе.

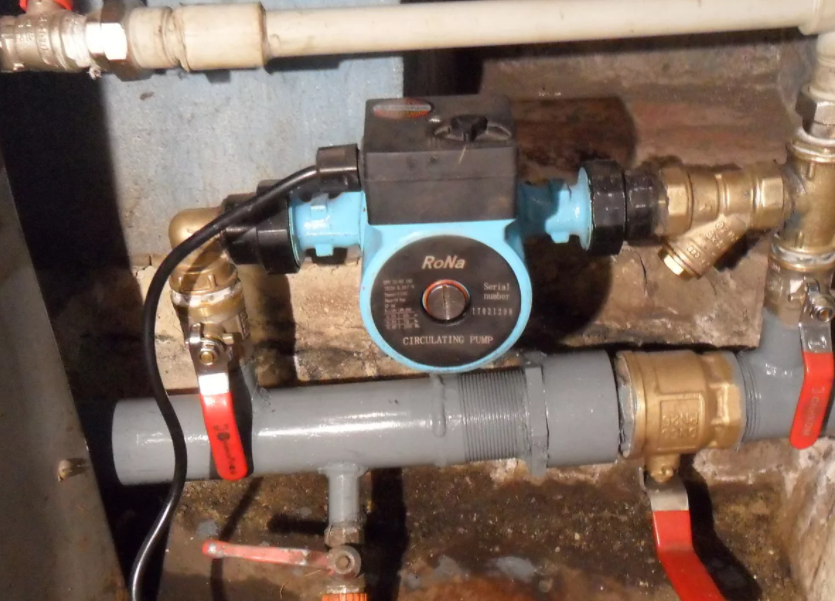

Специализированными магазинами предлагаются уже собранные байпасные узлы с насосом, в которых кран на протоке заменен обратным клапаном. Такой подход, где установить насос в системе отопления, не является правильным из-за создаваемого обратным клапаном пружинного типа сопротивление в районе 0.08—0.1 Бар. Для системы отопления с естественной циркуляцией это слишком много. Пружинный клапан заменить лепестковым, который монтируется исключительно в горизонтальном положении.

Возможные схемы подключения

Как правило, теплые полы без циркуляционного насоса подключают к уже существующей радиаторной системе отопления. Врезку делают в подающую линию. Возможны два варианта:

  • в квартире с централизованным отоплением;
  • в частном доме с индивидуальным отоплением от котла.

В своем доме для работы теплого пола без насоса, рекомендуется выбрать мощный котел, неважно, газовый или электрический. Главное, чтобы его мощности хватало и на радиаторы, и на напольный обогрев

Стоит выбрать котел с встроенным насосом.

Естественная циркуляция теплоносителя

Этот наиболее трудный в реализации вариант для теплого пола.Сделать однотрубную систему отопления батареями, при которой теплоноситель самотёком будет циркулировать не сложно.

Главное правило: центр нагрева (котёл) должен быть ниже центра остывания. Но вот подключить в эту схему тепл.полы сложнее.

Для частного дома возможен такой вариант:

Котел устанавливается ниже ТП, например, в подвале. Для еще большего увеличения давления циркуляции можно увеличить к-во секций в приборах стояка, для компенсации потерь в них по циркуляции и теплу (сопротивление теплого пола), а также увеличить диаметр стояка.

На схеме изображен самый «сильный» вариант для работы ТП. Возможно также установить котел на 1-й этаж. Получится, что теплый пол ниже центра котла. Но кольцо циркуляции через стояк и ТП тоже имеет свой центр охлаждения. Складывая их вместе (ц.о.стояка +ц.о. ТП), образуем общий центр остывания, находящийся выше центра котла. Естественная гравитационная система в этом случае также будет работать.

Котел со встроенным насосом

Более простой вариант подключения — это использование одного насоса на котле для прокачки теплоносителя и по радиаторам и по теплому полу.

Трубы напольного обогрева подключают через термостатический клапан. Монтируют клапан на подачу теплоносителя, а к обратной трубе устанавливается перемычка. Клапан предназначен для регулировки температуры теплоносителя, он представляет собой смеситель, внутри которого установлен термочувствительный элемент. Клапан защищает систему – он автоматически прекращает поток на трубе подачи в нужный момент.

Такие варианты подключения без насоса водяного ТП к котлу оправданы лишь на небольших участках — в сан.узлах, кухне, прихожей. На большой площади самотечный теплый пол реализовать не получится.

С другой стороны, в малых помещениях удобнее монтировать электрический подогрев, не забивая себе голову расчетами гидросопротивления и центра охлаждения.

<index>

Все большую популярность приобретают теплые полы. Их несложно сделать в новых помещениях или при реконструкции установленной системы отопления. У владельцев гравитационной системы обогрева возникают вопросы: можно ли обустроить и как подключить водяной теплый пол к отоплению с естественной циркуляцией? Подсоединить его можно, только придется немного переделать конструкцию.

Теплый пол с естественной циркуляцией отопления

Способы соединения и особенности монтажа

Рассмотрев, какие бывают котлы, можно прийти к выводу, что для подключения теплого водяного пола больше всего подойдут газовые варианты. В основном, система отопления подсоединяется к настенному газовому котлу.

Если вы хотите подключить систему отопления своими руками, то вам понадобятся:

  • рулетка;
  • уровень;
  • ключи;
  • отвертки;
  • перфаратор;
  • труборез и другие инструменты, которые помогут в процессе работы.

При монтаже теплого водяного пола самое главное – это укладка трубопровода. Перед этим нужно выровнять основание с помощью стяжек, которые защищают трубу с горячей водой от разных повреждений. В состав входит песчано-цементный раствор, после застывания которого образуется твердая корка, защищающая трубу. Также труба исполняет функцию батареи с большой площадью рассеивания. Для утепления лучше всего подойдет керамзит. Сверху нужно положить гидроизолирующуюся пленку, а также отражатель

Отражающий материал отсекает нагревательный контур от плиты перекрытия и того пространства, которое находится под ней. Он должен быть высокого качества, чтобы тепло шло в пол и нагревало воздух в комнате, а не наоборот. Трубы укладываются в виде спиралей прямо на отражатель. Врезка, в этом случае, происходит от уже существующей сети, которая обслуживается одним котлом.

Существует два варианта крепления труб:

  • Первый – с помощью арматурной сетки, к которой трубы прикрепляются проволокой.
  • Второй – с помощью крепежных лент и специальных клипс, которые можно приобрести в специализированных магазинах.

Длина трубопровода не должна превышать 80-90 см. Трубопровод длиной от одного метра не подходит для монтажа такой конструкции. Если этого не хватит, придется добавить новый контур, при этом надо учесть то, что они должны быть одинаковыми.

Следующий этап – закрепление трубопровода в подающий коллектор. Сразу после этого можно укладывать контур. Его надо укладывать целым куском, чтобы избежать протечки. Технология монтажа теплых полов включает проверку всей системы. Этот этап заключается в том, что горячая вода, под давлением, подается в трубопровод. Проверка длится приблизительно два часа. Если все в порядке, томожно укладывать стяжку. Дальше проводится монтаж котла. Для этого нужно разрешение от газовой и пожарной служб.

Потом можно подсоединить все трубы к патрубкам гайками или муфтами. Обвязка у котла делается только металлическими трубами. После устанавливают расширительный бак, регулирующий давление в контуре. Затем следует установка коллектора – двух элементов трубы, которые расположены один под другим. Количество патрубков должно совпадать с количеством контуров. Соединение нижнего и верхнего отрезка труб делается с помощью байпаса. На верхнем отрезке трубы устанавливается манометр и воздухоотводчик, а на нижнем – кран для слива воды из трубопровода.

Насос для теплых полов можно установить в любом месте, а термостат – в точке, которая не подвергается сквознякам. Проверив еще раз, правильно ли подключена автоматика, можно делать первое подключение водяного пола. Для этого заполняются водой все контуры, и спускается воздух. Нужно проверить, как работают краны и клапаны, а также герметичны ли соединения. Для этого делается несколько проверок контроля давления с интервалом от одного до двух часов. За это время разрешается снижения давления лишь на 20 килопаскалей. Если все в порядке, значит, вы самостоятельно справились с такой трудоемкой работой.
