Виды кирпичей для возведения камина – как выбрать качественный

Принципы выбора камина для дачи или дома

Какой дровяной камин лучше всего подойдет для дома? Прежде чем выбрать какой-то вариант, стоит изучить особенности наиболее распространенных моделей, а также проанализировать параметры помещения, в котором планируется установить камин.

Классическая модель

Классическая модель камина

За основу взят традиционный английский камин, зарекомендовавший себя еще несколько веков назад: симметричная каменная кладка в форме буквы “П” и простая геометрическая гармония.

В качестве дополнительных декоративных элементов могут использоваться фигурные металлические решетки, скульптуры, облицовка мрамором или гранитом. Эта модель подходит для помещений различных типов (как для квартиры, так и для дачи или частного дома).

Деревенская модель (кантри)

Деревенская модель Кантри

Это разновидность классической модели, выполненная в форме буквы “Д”. Изготавливается кирпича, а в качестве облицовки чаще всего используется недорогой камень (песчаник, ракушечник, или др.).

Ключевая особенность такого камина – защитный кожух для дымохода (он тоже делается путем облицовки дымохода камнем). О каминах дровяных в стиле кантри можно сказать, что их корни уходят к обыкновенным деревенским печам.

Такой вариант больше подойдет для дачи или загородного дома.

Лофт

Камины Лофт

Эта модель сочетает в себе минимализм, простоту и дешевизну. Когда для облицовки нет времени и материалов (а особенно помещение используется в промышленных целях), этому варианту нет равных. Камины в стиле Лофт делают чаще всего из металла, и располагают островным способом – по центру помещения. Можно сказать, что это своеобразная разновидность печки-буржуйки.

Хороший вариант для дачи, загородного дома, или для производственного помещения.

Модерн

Камины Модерн

Сочетает в себе простоту и изящество. Вариантов изготовления множество, но отличительные черты таковы: компактность и хорошее сочетание с интерьером помещения. Плавные линии, аккуратно переходящая в стены облицовка, общая с мебелью цветовая гамма, использование огня камина в качестве дополнительного источника освещения для комнаты – все это присуще стилю модерн.

Дровяные камины этого типа более подходят для городского типа жилья, придавая ему характерный уют и дополняя стиль интерьера.

Хай-тек

Камины в стиле Хай Тек

Это максимально современный вариант, в чем-то даже может быть футуристический. В данном случае используются любые современные огнеупорные материалы: керамика, пластик, стекло, хром (и другие металлы). Облицовка чаще всего изготавливается из металла. Топка, как правило – закрытая, в виде прямоугольника, с напоминающим плазменную панель стеклом, чтобы хорошо было видно пламя.

Не самый дешевый вариант, поэтому для дачи лучше подбирать что-то иное.

Габариты и материал

Габаритные размеры всего камина зависят от выбранной топки, размера конвекционного короба и материала его изготовления. Так, кирпичный короб более монументален, надежен, но занимает больше места. Также короб может быть изготовлен из газоблоков, скамола, или из гипсокартона, следует только помнить что нежелательно их изготавливать из горючих материалов, например из дерева, ДСП, фанеры.

Рекомендуемые размеры конвекционного короба можно посмотреть в инструкции к выбранной топке. Самое главное соблюсти минимальные размеры, чтобы воздух внутри короба не перегревался, а равномерно нагреваясь выходил через решетки вентканалов. Также необходимо оставить вентиляционный зазор над дверцей камина. Определение размера камина в каждом случае индивидуально, и зависит от диаметра трубы, количества воздушных каналов и эстетической целесообразности.

Виды и маркировка шамотного огнеупорного кирпича

Огнестойкие блоки можно классифицировать по нескольким критериям:

По методу формовки

Конструкция форм и особенности технологического процесса, предусматривают следующие виды формовки:

  • литье из шликеров или расплавов;
  • полусухая формовка;
  • плавление;
  • горячее прессование;
  • термопластичное прессование.

По конфигурации блоков

Для кладки различных конструкций промышленность выпускает следующие разновидности шамотного кирпича:

  • клиновидный;
  • трапециевидный;
  • прямоугольный (прямой);
  • арочного профиля.

По химическому составу

В зависимости от используемых добавок, влияющих на термостойкость и механические свойства, и особенностей технологии производства, различают следующие модификации шамотных огнеупорных блоков:

  • основной. При изготовлении таких кирпичей используется огнестойкая шамотная глина, массовая доля которой в рабочей смеси составляет 70%. В качестве наполнителя может использоваться коксовый или графитовый порошок. Материал применяется при облицовке печей, предназначенных для выплавки бессемеровской стали;
  • углеродистый. Для этой модификации характерно высокое процентное содержание углерода. Основное назначение углеродистых огнеупорных блоков – футеровка доменных печей;
  • кварцевый. За счет использования оксида кремния, существенно повышается жаростойкость кирпичей, однако контакт со щелочной средой приводит к интенсивному разрушению материала;
  • глиноземный. В качестве специальной присадки используется окись алюминия. Глиноземный шамотный кирпич может длительное время работать при температуре от 1100 до 1300С и мало восприимчив к частому перепаду температуры. Эта разновидность жаростойких блоков получила широкое распространение при укладке бытовых печей, каминов и дымоходов.

Маркировка шамотного кирпича включает в себя буквенные и цифровые обозначения, отражающие химико-физические особенности и габаритные размеры материала. Ниже приведена маркировка наиболее распространенных модификаций.

ША, ШБ, ШАК. Материалы обладают высокой прочностью и жаростойкостью (1600 – 1700С), что позволяет использовать их во всех областях промышленного и гражданского строительства. В их состав входит силикат алюминия, обеспечивающий длительный срок службы и устойчивость к механическим повреждениям. Еще одним достоинством является оптимальное соотношение цена/качество.

ШВ, ШУС. Кирпич широко используется в промышленности. Высокие показатели теплоемкости позволяют применять ШВ и ШУС блоки для строительства газовых каналов парогенераторов, из таких блоков возводят ограждающие конструкции, защищающие конвективные шахты.

ШК. Эта разновидность применяется для строительства промышленных объектов, производящих кокс.

ШЛ. Для ШЛ кирпича характерна высокая пористость и небольшой удельный вес. Максимально допустимая температура, выдерживаемая блоками, составляет 1300С. Основная область применения – футеровка печей.

ШЦУ. Двухсторонний торцевой кирпич. Чаще всего, из ШЦУ блоков выкладывают вращающиеся элементы печей.

ПБ. Для этой модификации характерно высокое содержание глины, что заметно снижает термостойкость блоков, однако цена изделий вполне доступна для широкого круга потребителей.

ПВ. Изделия используются для внутренней кладки печей и каминов. ПВ блоки обеспечивают длительный период эксплуатации кладки и способны работать при температуре до 1300С. Область применения материала ограничивается его высокой стоимостью.

Отбраковка и выбор

Явно негодные для печи кирпичи выбраковываются по след. признакам, см. рис.:

  1. С размерами, не соответствующими модулю.
  2. Видимо трещиноватые, с сильными задирами и заусенцами от резки, с посторонними включениями – левая поз.
  3. Сильно пережженные очень темные, вздутые, покоробленные, с проступающими на гранях пятнами – средняя поз.
  4. Имеющие следы выделения газов при обжиге в виде округлых раковин (каверн) с гладкой внутренней поверхностью, правая поз.

Бракованные печные кирпичи

Сорта кирпичей

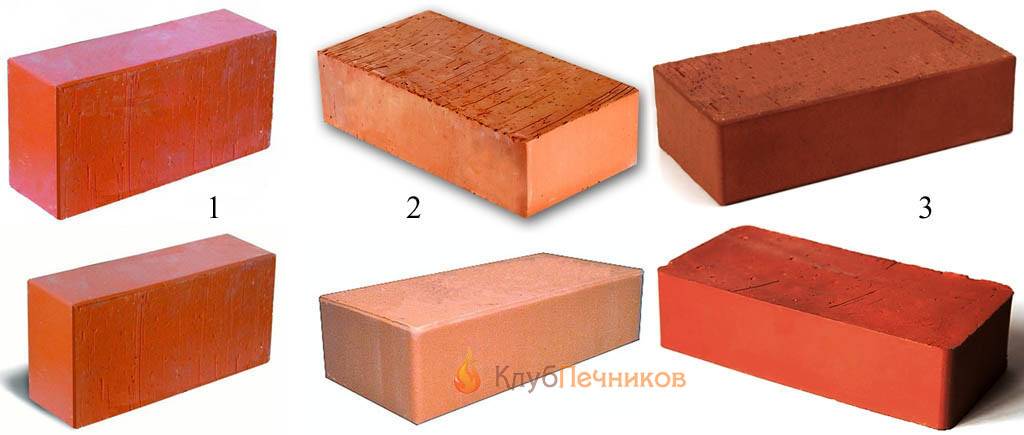

Сортировка керамических кирпичей производится следующим образом, см. след. рис:

Первый сорт (слева на рис.) – в меру отожженный кирпич с достаточными плотностью, количеством и размером пор. Поверхности – ровные, цвет – яркий насыщенный от чисто красного до слегка желтоватого. Звук при простукивании 50-г молотком – металлический звонкий. Следы реза – без задиров; грани не крошащиеся. На гранях нередко (это вернейший признак) заметны иридирующие пятна или сплошная пленка.

Второй сорт (в центре) – слегка недожженный. Морозостойкость слабая, пористость повышена, теплоемкость меньше, чем у 1-го сорта. Признаки: большее количество тонне (до 420 шт. против 320-340 у 1-го), ненасыщенный цвет (бледный кирпич). Звук при простукивании – четкий и короткий, но глуховатый. Допустимы неглубокие задиры от реза и некоторое выкрашивание ребер. Радужной пленки никогда не бывает; если она есть, то от полимерных пластификаторов; такой кирпич выбраковывается.

Третий сорт (справа на рис.) – умеренно пережженный. Плотен (240-290 шт. на тонну), но мало порист и слишком хорошо проводит тепло. Слабо морозостоек, однако для фундамента пригоден. Очень прочен на сжатие, но другие нагрузки держит плохо. Признаки: цвет темный глубокий до коричневого. Звенит при простукивании, но рез рваный и ребра нередко раскрошены.

Об отбраковке шамота

Верный способ отбраковки шамотного кирпича – уронить его с высоты около 1 м на каменный пол. Хороший при этом распадается на крупные фрагменты; плохой – рассыпается в кучку мелких. На производстве шамот иногда так и проверяют, выборочно по нескольку штук из партии. То торговец-то не позволит любому интересующемуся бить свой товар. В таком случае следует руководствоваться следующим алгоритмом:

  • Если поелозить пальцами поперек ребер, кирпич от этого не крошится и не пылит – годен для дальнейшей проверки.
  • Звук при простукивании звенящий достаточно продолжительный – 1-й сорт, пригоден для любых топок, в т.ч. печей с напряженным тепловым режимом: колпаковых, печей Кузнецова.
  • Звук четкий, короткий, отрывистый – 2-й сорт, годится для прочих топок.
  • Звук глухой – брак.

Гиперпрессованный фасадный кирпич

Производят из отсевов известковых пород, используя портландцемент в качестве связующего. Благодаря высокому давлению при формовании достигается идеальная форма. Обжиг производится при невысоких температурах. Среди преимуществ:

  • низкая цена;
  • широкая цветовая гамма;
  • наличие коллекций с рифленой поверхностью под декоративную штукатурку, «рваный камень», мрамор.

Гиперпрессованный облицовочный кирпич выглядит эффектно, необычно. У этого материала есть ряд недостатков, которые необходимо учитывать:

  • гладкая поверхность отличается небольшой адгезией к раствору, поэтому необходимо пользоваться специальными смесями или отдавать предпочтение пустотелому лицевому кирпичу;
  • в процессе эксплуатации на поверхности появляются микротрещины, это приводит к снижению морозостойкости и прочности. Рекомендуется периодически обрабатывать поверхность гидрофобизаторами. Наибольшей склонностью к формированию микротрещин обладает камень с фактурной поверхностью;
  • обладает низкой паропроницаемостью, это усложняет конструкцию внешней стены и требует обустройства вентилируемого фасада;
  • высокая теплопроводность значительно снижает теплотехнические характеристики внешних стен.

Повышенные эксплуатационные расходы компенсируются низкой ценой, поэтому гиперпрессованный облицовочный кирпич востребован при реализации оригинальных архитектурных проектов.

4. Шамотный огнеупорный кирпич – для печей и дымоходов

Если требуется сложить печь, дымоход или камин, выбор прост – шамотный огнеупорный кирпич. Только он в должной мере надежен при высоких температурах. В его основе лежит обожженная шамотная глина. Классический керамический кирпич тоже выдерживает жар до 800 градусов, но шамотный более надежен.

Лучшие варианты финишной отделки камина из кирпича и критерии выбора

Если кладка камина производилась профессиональным каменщиком и на ней нет перекосов, огрехов, трещин, то можно не использовать дорогую отделку, а покрыть кирпич термоустойчивым лаком. Такая поверхность оттолкнет копоть, грязь, влагу, пыль, и в итоге получится красивый камин из кирпича в английском стиле без значительных материальных затрат.

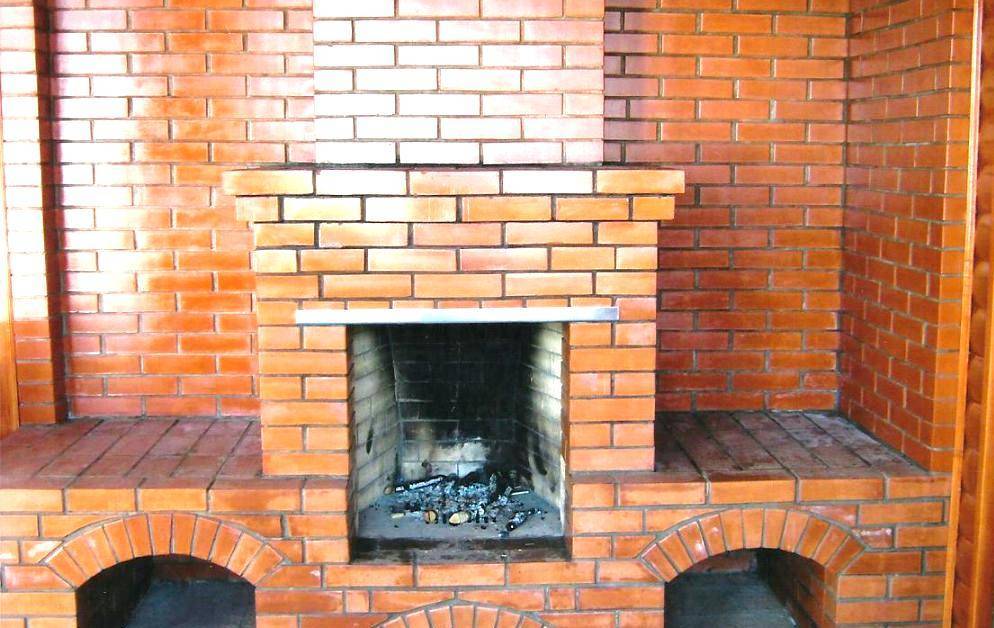

Камин, покрытый лаком

Если кладка получилась не очень ровная либо цвет натурального кирпича не сочетается с интерьером жилища, то можно воспользоваться экономичным вариантом облицовки, который заключается в оштукатуривании поверхности с покрытием термоустойчивой краской.


Оштукатуренный и окрашенный камин

Преимущества такой отделки очевидны:

  • она проста в исполнении, не требует особой сноровки, опыта и использования специального инструмента;
  • недорого обойдется;
  • такая отделка не утяжеляет дровяной камин, не требует укреплять основание;
  • позволяет в любое время освежить и/или перекрасить поверхность, придав другой вид.

Также можно облицевать поверхность декоративными материалами: керамогранитом, терракотовой плиткой, камнем. Кафель выбирать для этого не стоит, ведь коэффициент его расширения ниже кирпича. После 3-4 циклов нагрева и охлаждения сцепление с основанием неминуемо снизится и кафель попросту отвалится.

Облицовка терракотовой плиткой долговечна, но исправить ошибки после некачественной отделки трудно, поэтому во время работы нужно быть осторожным.

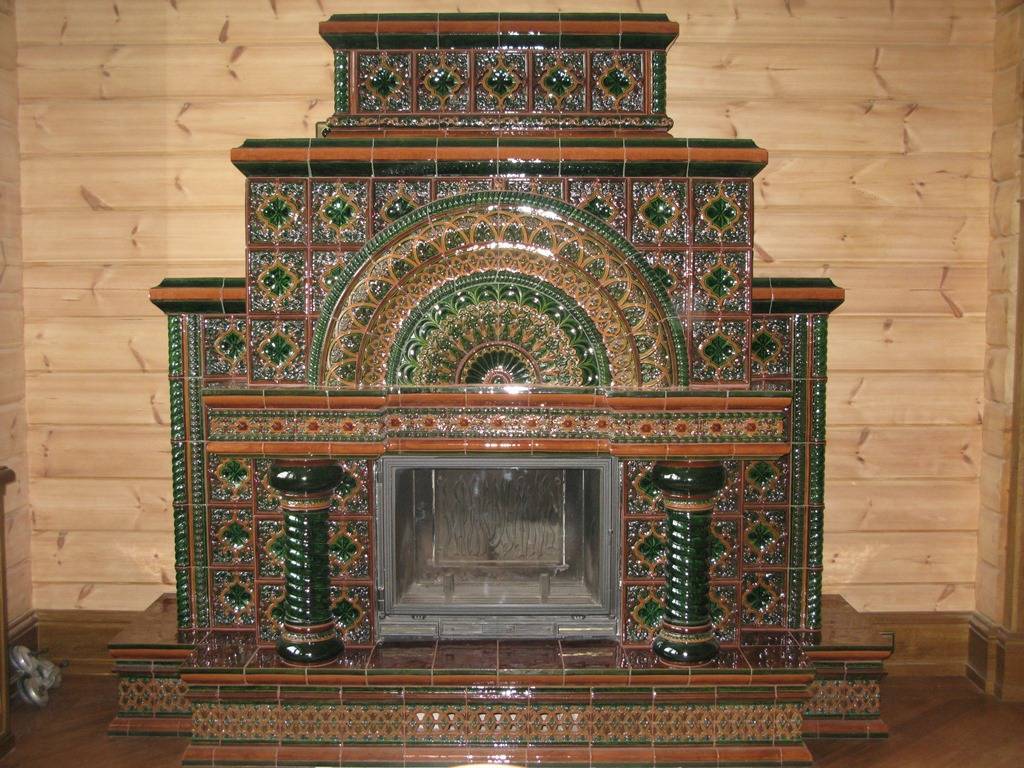

Облицовка камина возможна и путем применения изразцов. С их помощью можно сделать действительно королевский камин. Печи с изразцовой отделкой красиво выглядят, имеют хорошую теплопроводность и продолжительно сохраняют тепло. Поверхность изразцов стойко выдерживает загрязнения, она отличается надежностью и долговечностью.

Но эти преимущества нивелирует один существенный недостаток. И это — высокая цена.


Отделка при помощи изразцов

Способы определения качества печного кирпича

Проверка соответствия данного вида строительных материалов требованиям нормативных документов осуществляется по методикам, которые утверждены серией Гостов. Каждый из них предназначен для определения отдельных характеристик огнеупорного кирпича:

  • ГОСТ 5402.1-2000. Методика определения остаточных деформаций после нагрева.
  • ГОСТ 4069-69. Способ контроля огнеупорности изделий.
  • ГОСТ 151136-78. Методы измерения повреждений углов и ребер керамических блоков.

Исследования кирпича производятся в лабораториях с использованием специального оборудования. В домашних условиях проверить качество кирпича огнеупорного способами, описанными в стандартах невозможно. Покупателю приходится полагаться на сертификаты и квалификацию мастера, которого желательно привлечь к решению вопроса о выборе материала для строительства печи.

Опытные печники способны во многих случаях определить качество огнеупорного кирпича по некоторым признакам. Печи сооружаются только из полнотелых керамических кирпичей с маркой от М150 до М250. При этом в сертификате должна быть запись, о том, что указанное изделие предназначено для данного вида работ.

Для определения свойств кирпича используют следующие методики:

Вибрация и звук. По большой грани кирпича, что удерживается на весу наноситься слабый удар молотком. Инструмент должен отскочить от поверхности со звоном. Это свидетельствует об отсутствии внутренних трещин.

Осмотр внешнего вида. Кирпич должен иметь правильную форму с предельным отклонением от стандартного размера в пределах 2 мм в одну или другую сторону.

Внутренняя структура. Оценивается по состоянию скола, при этом окрас сечения должен быть равномерным по всей площади. Наличие пятен говорит о наличии областей напряжения в массиве кирпича, что может вызвать его разрушение при нагреве. Из внутренней структуры материала не должно происходить выкрашивание шамота.

Использование приведенных способов оценки качества огнеупорного керамического кирпича для сооружения в печи позволит подобрать необходимый для этого материал. Применение строительных кирпичей соответствующих требованиям ГОСТ обеспечит теплотехническому агрегату надлежащий уровень прочности и надежности.

Устройство камина из кирпича

Чтобы собрать камин из кирпича своими руками, нужно понимать его устройство. Если вы планируете делать это в качестве источника обогрева, то учтите, что на большую площадь он не подойдет.

Для большого частного дома или коттеджа он будет хорош только для декора. В комнате может быть тепло, пока горят дрова, но как только они потухнут, кладка после этого остынет спустя 2-3 часа.

Но несмотря на все нюансы, камин пользуется популярностью, ведь именно он может придавать помещению теплоту и уют. Классический очаг обычно состоит из следующих элементов:

  1. Фундамент – это скрытая часть;
  2. Примерно 2-3 ряда кладки кирпичей нужно для основания;
  3. Площадка, на которой будет размещаться топка;
  4. Сама топка, которая тоже должна быть обрамлена сводом из кирпичей;
  5. Дымоходный канал, куда будут подниматься продукты горения;
  6. Дальше канал переходит в трубу, которая выходит на крышу;
  7. Также ставится задвижка, открывая и закрывая которую можно регулировать тягу.

Можно сделать такой камин полностью из кирпичной кладки, а можно выполнить облицовку наружной части из плитки. Если вы делаете работу аккуратно, можно оставить, как есть, она будет выглядеть красиво и без оформления.

Угловой камин из кирпича

Есть вариант выкладки углового камина из кирпича. Это компактное сооружение, которое обладает рядом преимуществ:

  1. Можно выложить в углу, а не в центре. Так он будет занимать меньше места и лучше распределять тепло на пространстве;
  2. Он одновременно и греет, и выполняет декоративную функцию;
  3. Дымоход может быть вмонтирован в одну из стен;
  4. Такое размещение позволяет установить в виде полукруга кресла рядом.

Но есть и минус такого сооружения – ему обязательно потребуется отделка, при этом выйдет она довольно дорого.

Встроенный камин из кирпича

Его нужно делать сразу, во время строительства стены или колонны. Если дом уже построен и вы решили сделать встроенный камин, то это повлечет за собой определенные затраты, поэтому проще сделать его с самого начала.

Получается своеобразный портал, который нужно обрамить кирпичом. Размер его может быть разным.

Пристенный камин

Дровяной камин из кирпича может быть и пристенного типа. В этом случае дымоход обычно вмонтирован в стену или частично выступает за ее пределы. Сделать его можно даже в доме, где ремонт уже готов, так как демонтаж поверхности не потребуется.

Это довольно популярный вариант, который требует много места в комнате, потому что довольно объемный. Облицовочный материал может быть любым.

Кладка трёхуровневого камина с колосниковой решеткой

Данная конструкция является русской версией, но основные элементы взяты из тематики английского и шведского моделирования.

фото камина, состоящего из трёх уровней

Тяга в трубе этого строения стабильно хорошая, даже при высоте три метра, благодаря большому сечению внутренней части дымоотвода.

Следует помнить, что этим сооружением пользуются в тех помещениях, где высокая влажность воздуха.

Схема чертежа трехуровневого камина с колосниковой решеткой

Для кладки понадобятся следующие материалы:

  • керамический кирпич – 620шт;
  • кирпич шамотный (огнеупорный) – 220 шт;
  • решетка колосниковая 420х200мм – 2шт;
  • задвижка дымовая 260х260 мм – 1шт;
  • уголок стальной №40 – 150см;
  • уголок стальной №60 – 100 см;
  • стальная полоса 4х60 мм – 300 см;
  • глиняный раствор – 750 кг.

Изучив вышеописанные порядовки и чертежи каминов из кирпича для строительства своими руками, вам следует знать, как рассчитать все размеры данного сооружения.

Запаситесь терпением для самостоятельного строительства или найдите мастера – печника с хорошей квалификацией для установки данного отопительного оборудования.

Отделочные материалы для камина из кирпича

Существует огромный выбор материала для отделки камина, но можно оставить камин и необлицованным. Для этого необходимо совершать кладку таким образом, чтобы раствор на пол сантиметра не доходил до лицевой части кладки. Во всяком случае, швы можно расшить, убрав излишки раствора.

Если кладка получилась недостаточно ровной и привлекающей, её можно полностью оштукатурить или облицевать керамической плиткой. Эти способы отделки скроют все дефекты, которые были допущены во время работы. В продаже имеются также краски для печей и каминов, которые имеют устойчивость к высоким температурам.

Параметры в маркировке

Для того чтобы выбрать нужные параметры из многочисленных вариантов, необходимо научиться читать их по маркировке кирпича. Если на поверхности кирпича завод не выпрессовывает марку, то узнать ее можно в паспортной документации.

  • Габаритные размеры. До недавних пор все считали, что каждый кирпич имеет стандартные размеры. В большинстве случаев это является фактом, но количество исключений настолько велико, что сегодня нельзя пренебрегать таким параметром, как габариты. Тот самый стандартный кирпич имеет длину 25 см, ширину 12 см и высоту 6,5 см. Но встречаются модели с длиной 288 мм, ширина может быть уменьшена до 85 мм или увеличена до 138 мм, а высота бывает двух видов: 6,5 см и 8,8 см.
  • Показатель прочности. Выражать прочность удобнее в виде давления, которое кирпич может выдержать без нарушения свойств. Но использовать привычную систему единиц не очень удобно. Поэтому применяют единицу измерения – кгс/см2 (килограмм-сила на квадратный сантиметр). Килограмм-сила – это вес тела массой 1 кг. Это параметр маркируется буквой «М». Он варьируется от значения 25 до 500. Обычно кирпич для кладки печей и каминов имеет марку М-150 или М-200. Чрезмерно большие значения этого показателя недопустимы, так как в их составе уже появляются примеси, которые приводят к разрушению при повышенных температурах.
  • Показатель морозоустойчивости. Этот параметр, который маркируется буквой «F», определяет максимальное количество циклов, содержащих процессы глубокой заморозки и разморозки. Его нельзя сравнивать с количеством зим, так как в течение одного сезона температура может несколько раз опускаться до больших значений и одолевать нулевой порог. На параметр морозоустойчивости следует смотреть, конструируя фундамент или дымоход, так как именно эти участки находятся в зоне риска действия низких температур.

  • Степень теплопроводности. Теплопроводность материала, из которого сделан камин, играет важнейшую роль в выполнении функции обогрева помещения. Задача камина или печи заключается в том, чтобы отобрать тепло, которое выделилось и передать его воздуху в комнате, чтобы оно не успело выйти вместе с газами в трубу. Выполнить эту задачу более качественно может материал с большой теплопроводностью. Он поглотит много энергии за минимальное время и затем всю эту энергию будет отдавать. Большое значение теплопроводности свидетельствует о том, что печь будет иметь повышенный КПД. К сожалению, мы не можем оценивать некоторые величины. В их числе и теплопроводность. Полагаться нужно только на процедуру сравнения. Приоритетом обладает марка со сравнительно большим показателем.
  • Гигроскопичность. Пару слов придется сказать о гигроскопичности. Это приспособленность за счет пор с материале впитывать влагу внутрь. Обилие влаги встречается под полом в районе фундамента и в дымоходе, так как вода является одним из продуктов окисления. Именно в этих местах необходимо использовать кирпич, отталкивающий влагу, а не впитывающий ее. Если материал будет впитывать жидкость, то это приведет к его деструктуризации.

Устройство классического кирпичного камина

Строго говоря, открытые очаги мало подходят для отопления частных коттеджей из-за невысокой эффективности сжигания дров, КПД составляет всего 20—30%. Пока в топке горит огонь, тепло распространяется по комнате посредством инфракрасного излучения. После затухания интенсивность обогрева снижается и прекращается спустя 2—3 часа, когда кирпичная кладка остынет.

Вопреки низким показателям теплоотдачи, камины сохраняют привлекательность для домовладельцев, поскольку создают неповторимую обстановку домашнего уюта. Устройство классического английского очага показано на схеме и включает следующие элементы:

  • подземная часть – фундамент;
  • основание из 2—3 рядов кирпича;
  • подовая часть с выступающей вперед предтопочной площадкой;
  • портал – кирпичное обрамление открытого топливника;
  • дымосборник – сужающийся кверху канал в виде зонта над камерой сгорания;
  • каминный зуб вначале дымосборника служит для лучшего отбора тепла у раскаленных газов;
  • дымоотводная труба, выходящая на крышу;
  • сила тяги регулируется задвижкой.

Схема устройства классического открытого очага

Если бюджет строительства позволяет, то снаружи выполняется облицовка стенок плиткой, как это сделано выше на фото. Оформлять стенки сооружения необязательно – правильная кирпичная кладка выглядит вполне аккуратно.

Это интересно: Плитка для камина – характеристики, и рекомендации к выбору
