Типы котлов
Котлы на отработанном масле, в зависимости от сферы применения, условно делят на три вида:
Отопительные
Устанавливать их рекомендуется все же не в жилых помещениях, а в пристройках к ним. Хотя котлы являются современным оборудованием, и производители оснащают их дополнительными фильтрами и гарантируют полное отсутствие посторонних «ароматов», во время работы этот агрегат все-таки выделяет запах машинного масла.
Отопительные котлы внутри оснащены обогревочным узлом с водяной трубой и помпой, которая способна работать как от электрической сети, так и от энергии самого устройства. Помпа обеспечивает циркуляцию воды в системе.
Работа котла основана на горении смеси паров отработанных масел и воздуха, подаваемого вентилятором, который установлен и работает по компрессорному принципу. Сила огня в агрегатах отопления регулируется обычным шлангом с крановым клапаном.
Вентилятор является единственной подвижной частью котла, которая со временем, возможно, выйдет из строя — все остальные части неподвижны, и за счет этого котел нуждается в ремонте крайне редко. Поломки возможны только при плохом уходе или из-за работы на грязном масле.
Водогрейные

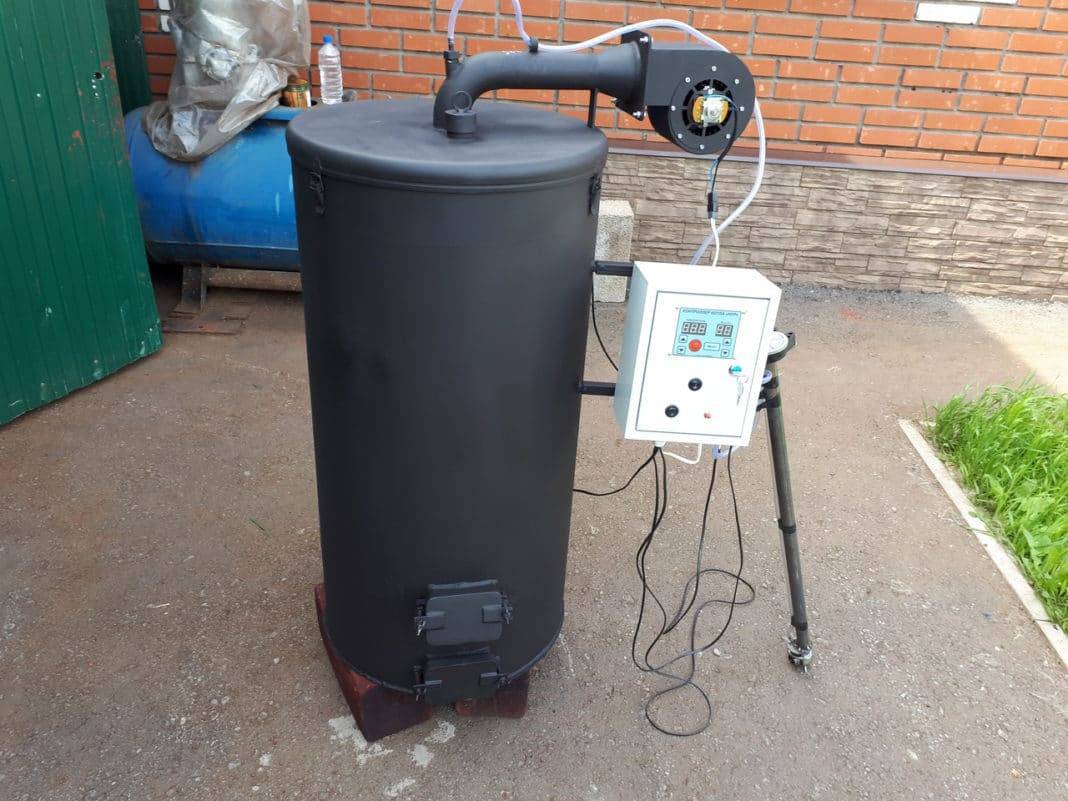

Напольный тип котла
Предназначены для нагрева воды и фактически являются полноценными бойлерами. В их работе заложен платформенный принцип – котлом обогревается плоскость, на которую установлен резервуар с водой. Маленький насос, расположенный на выходе из емкости, регулирует давление в системе. Корректировать температуру нагрева воды затруднительно, и в емкости она достигает 80-100°С. Стандартный объем емкости водогрейного устройства на отработке — 60-140 л. Нагревается оно примерно за 2 часа – большинство бойлеров других видов на 100 л нагревают воду примерно за 4 ч.
Такой агрегат имеет два режима нагрева:
- Быстрого нагрева – для вновь набранной или остывшей воды.
- Поддержания температуры — отопление переводится в режим «фитиль». В этом состоянии потребляется приличное количество топлива, и если емкость для воды слишком мала, то возможны выбросы чадного газа, для отвода которого требуется сооружение дополнительного дымохода.
Водогрейные котлы на отработке чаще всего устанавливают в помещениях подвалов, а так как они не являются транспортабельными, то подлежат установке как стационарное оборудование.
Использование для обогрева электрических водогрейных бойлеров в зимние 4 – 5 месяцев требует затрат в районе 10000 рублей, а расходы на отопление водогрейным котлом на отработанном масле за тот же период составит примерно 400 рублей. Такая ощутимая разница делает водогрейные агрегаты на отработке отличной дешевой альтернативой обычным бойлерам.
Принципиальная схема работы горелки на отработанном масле KG/UB
Являются многофункциональными устройствами. Чаще всего используются для обогрева помещений, не оборудованных водяной системой отопления. Такие котлы на отработке дополнительно оснащены системой очистки газов, делающей агрегат практически бездымным. У этой версии очень низкий расход топлива по сравнению с другими устройствами на отработанном масле.
Главным преимуществом такого агрегата является мобильность – он помещается в багажник большинства легковых автомобилей. К бытовым котлам можно подключить дополнительное оборудование – бойлер, горелку, обогреватель и другое. Он будет незаменим на природе, в длительной поездке, для путешествий — пригодится в качестве обогревателя, кухонной плиты, нагревательного элемента и другого.
Единственное правило, обязательное при работе с таким устройством – обеспечить необходимую для его установки пожаробезопасную площадь или подготовить в земле углубление в 30 см.
Получаем горячую воду от дров — используем двухконтурный твердотопливный котел длительного горения
Отопительное оборудование для загородной недвижимости представлено потребителям в большом ассортименте, одних только твердотопливных котлов. различных по мощности, техническим параметрам и в зависимости от компании-производителя, — не менее 200. Конечно, очень сложно сделать выбор, особенно когда сравниваются модели, схожие по техпараметрам. Существующие котлы отопления могут работать на электричестве, газу, твердом или жидком топливе. Выбор в пользу того или иного варианта производится в зависимости от того, какой из них более доступен для пользователя. Котлы на жидком топливе хороши тем, что являются абсолютно независимыми от газа и электричества.
Твердое топливо является наиболее доступным вариантом для сельских жителей, как в плане добычи, так и стоимости.
Кроме того, для запуска котлов в работу, не требуются разрешения от соответствующих надзорных органов. Котел двухконтурный на твердом топливе — это котел, который способен работать в двух режимах — режиме нагрева воды для отопления и для системы горячего водоснабжения, используя в качестве источника энергии дрова, уголь или пеллеты.
Как и какой котел на отработанном масле выбрать
5-10 лет назад, отечественному потребителю, в основном были доступны котлы самодельной сборки, которые не было возможности эксплуатировать в бытовых условиях. На данный момент, котлы изготавливают многие известные европейские бренды и некоторые российские компании.
Судя по отзывам потребителей, в отечественных условиях эксплуатации, прижились несколько моделей:
5Energy EcoBoil.
Все перечисленные модели, адаптированы под бытовые условия эксплуатации, имеют красивый внешний вид, встроенную систему безопасности, сертификацию и разрешение на установку в РФ.
Перед покупкой желательно изучить критерии выбора котлов на отработанном масле. Информация поможет не только определить для себя конкретные желаемые параметры, но и основываться не только на мнение консультанта, заинтересованного в продаже.
Технические характеристики котлов на отработанном масле, используемых для обогрева частного дома или дачи, отечественных и европейских производителей, существенно отличаются. Перед подбором котла, требуется внимательно изучить рабочие параметры, указанные в документации.
Правила установки и эксплуатации при отоплении отработкой
К эксплуатации и установке котлов для отопления индивидуальных домов, работающих на отработанном масле, предъявляются высокие требования:
Очистка теплообменника и дымохода, выполняется каждые несколько дней. На периодичность обслуживания, влияет качество используемого масла.
Недостаток котлов на отработке – необходимость в периодическом обслуживании. При сжигании отходов, остается большое количество копоти, оседающей в камере сгорания и дымоходе. В остальном, теплогенераторы отличаются неприхотливостью, экономичностью и надежностью.
Процесс сборки
Процесс создания котла включает несколько этапов. При изготовлении каждого элемента стоит учитывать особые условия эксплуатации изготавливаемого изделия.
Устройство подачи воздуха
Отрезаем от толстостенной трубы диаметром 100 мм отрезок, длина которого будет равна высоте топки. К нижней части привариваем болт. Из стального листа вырезаем круг такого же диаметра, как труба или большего. Просверливаем в круге отверстие, достаточное для прохождения болта, приваренного к трубе. Соединяем круг и воздуховодную трубу, закрутив гайку на болт.
В итоге мы получим трубу для подачи воздуха, нижняя часть которой может закрываться свободно двигающимся металлическим кругом. В процессе эксплуатации это позволит регулировать интенсивность горения дров и, следовательно, температуру в помещении.
С помощью болгарки и диска по металлу делаем в трубе вертикальные прорези толщиной приблизительно 10 мм. Через них воздух будет поступать в топочную камеру.
Корпус (топка)
Для корпуса потребуется цилиндр с герметичным дном диаметром 400 мм и длиной 1000 мм. Размеры могут быть иными, в зависимости от имеющегося свободного пространства, но достаточными для закладки дров. Можно использовать готовую бочку или приварить к стальному толстостенному цилиндру днище.
Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.
В верхней части корпуса формируем отверстие для отвода газов. Его диаметр должен быть не менее 100 мм. К отверстию привариваем трубу, через которую будет осуществляться отвод отработавших газов.
Длина трубы выбирается в зависимости от конструктивных соображений.
Соединяем корпус и устройство подачи воздуха
В днище корпуса вырезаем отверстие диаметром равным диаметру воздухоподающей трубы. Вставляем трубу внутрь корпуса таким образом, чтобы поддувало выходило за пределы днища.
Воздухоподающая труба должна заканчиваться на несколько сантиметров раньше начала дымохода.
Теплорассеивающий диск
Из металлического листа толщиной 10 мм вырезаем круг, размер которого немного меньше диаметра корпуса. Привариваем к нему ручку, изготовленную из арматуры или стальной проволоки.
Это значительно упростит последующую эксплуатацию котла.
Конвекционный кожух
Из листовой стали изготавливаем цилиндр или отрезаем кусок трубы, диаметр которой на несколько сантиметров больше наружного диаметра топки (корпуса). Можно использовать трубу диаметром 500 мм. Соединяем вместе конвекционный кожух и топку.
Сделать это можно с помощью металлических перемычек, привариваемых к внутренней поверхности кожуха и наружной поверхности топки, если зазор получился достаточно большой. При меньшем зазоре можно приварить кожух к топке по всему периметру.
Из стального листа вырезаем круг такого же диаметра как топка или чуть больше. Привариваем к ней ручки, используя электроды, проволоку или другие подручные средства.
Учитывая, что в процессе эксплуатации котла ручки могут сильно нагреваться, стоит предусмотреть специальную защиту из материала с низкой теплопроводностью.
Для обеспечения длительного горения к дну привариваем ножки. Их высота должна быть достаточной, чтобы поднять дровяной котел минимум на 25 см над уровнем пола. Для этого можно использовать различный прокат (швеллер, уголок).
Поздравляем, вы изготовили дровяной котел своими руками. Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.
Типы нагревателей на отработанном масле
Котлы на отработке производят трех видов. Каждый имеет свои характерные особенности использования.
Водонагревательные
Такие устройства представляют собой двухконтурную систему отопления. Используются агрегаты для нагрева воды в специальных резервуарах. В отличие от электрических бойлеров котлы на отработанном масле намного экономичней так как в процессе работы расходуется значительно меньшее количество топливо и затраты на него совершенно незначительные.
Выпускают водонагревательные котлы на отработке с объемом бака от 60 до 140 литров. Нагрев жидкости в таких устройствах происходит в среднем за два часа, что на половину быстрей от обычного бойлера.
Рабочий процесс устройства состоит из двух режимов:
- нагрев воды до ста градусов;
- поддержка температуры жидкости.
Конструкция котла обязательно должна включать дымоход для отвода чадных масс.
Отопительные
Установка таких агрегатов для обогрева требует отдельных не жилых помещений. Это обусловлено тем, что при сгорании отработанного масла может выделяться едкий запах. Теплоноситель циркулирует в устройстве за счет установленной помпы. Также с помощью водяного насоса производится сетевое или автономное питание прибора.
Устройство отопительных котлов на отработанном масле оснащено компрессором, который позволяет быстро подняться маслянистым парам в отсек для сжигания, и водяной трубой. В процессе работы котла происходит полный и качественный обогрев достаточно объемных помещений.
Бытовые
Такие сравнительно небольшие приборы можно использовать в загородных жилых домах или для небольших хозяйственных построек. Особенностью таких котлов является многофункциональность и возможность перемещения. Многие модели можно перевозить просто в небольшом автомобиле. Устройства имеют специальные газоочистительные приспособления, поэтому в рабочем режиме практически не выделяют дыма.
Бытовой котел работающий на отработанном масле
По сравнению с большими промышленными отопительными установками на отработанном масле бытовые котлы имеют небольшую мощность, низкий расход топлива.
Все агрегаты, предназначенные для жидкого топлива, устанавливаются на полу. Для безопасности их монтаж рекомендуется проводить на жаростойкой поверхности.
Критерии выбора котла
Не так-то просто выбрать нужный котел из 200 представленных на рынке моделей
Специалисты рекомендуют обращать внимание на следующие параметры:
- Тип используемого топлива.
- Принцип сгорания топлива.
- Тип теплообменника.
Тип используемого топлива. Отопление дровами самое экономически-выгодное. Только благодаря им возможно существование твердотопливных котлов сверхдлительного горения, пиролизного и длительного горения. Пеллеты — это продукт из отходов лесной промышленности и сельского хозяйства, наиболее популярны в промышленном секторе.
Угольное топливо распространено мало ввиду высокой стоимости материала горения и перебоев с его поставками.
Принцип сгорания топлива. По принципу сгорания котлы могут быть традиционными, длительного и твердотопливными котлами сверхдлительного горения. В котлах также может быть реализован газогенераторный принцип горения — когда в процессе горения дров выделяются горючие газы (ацетон, метиловый спирт и пр.). Дровяные газы образуются в условиях дефицита кислорода при тлении дров и направляются в отдельную камеру, где вспыхивают благодаря усиленной подаче кислорода.
Таким образом, основой пиролизного процесса является условие длительного сгорания топлива, основанное на том, что в камере создаются условия малой тяги, в результате чего дрова медленно тлеют, а не быстро горят. Типичный представитель — двухконтурный твердотопливный котел длительного горения.
Тип теплообменника. Теплообменник различается по конструкции, но, главным образом, по материалу, из которого изготовлен. Так, различают теплообменники из стали, керамики, чугуна, меди. Самыми долговечными и дорогими считаются теплообменники из чугуна. Керамические представляют собой стальные с керамическим покрытием. Отличаются устойчивостью к коррозии, однако чувствительны к перепадам температур.
Стальные являются наиболее распространенными по причине оптимального соотношения цена/качество/срок службы. Легко нагревают воду, однако неспособны накапливать тепловую энергию.
Медные устройства являются самыми дешевыми, срок службы их ограничен.
Еще по этой теме на нашем сайте:
- Получаем горячую воду от газового котла — варианты с бойлером и без Комфортная жизнь в собственном доме невозможна без наличия в нем системы горячего водоснабжения. И если городские жители давно обзавелись электрическими.
Твердотопливный котел длительного горения своими руками — чертежи Если вы хотите сделать котел твердотопливный длительного горения своими руками, чертежи и схем на этой странице помогут вам в этом.
Твердотопливный котел ZOTA Mix – обзор и отзывы владельцев Котлы ZOTA производятся на Красноярском заводе отопительной техники и автоматики. Завод специализируется на производстве твердотопливных и электрических котлов отопления.
Преимущества и недостатки
Основным недостатком двухконтурных котлов считается зависимость работы устройства от человека. Сегодня разработано большое количество полностью автоматизированных станций с механизированным способом подачи горючего. Однако бюджетные изделия все так же зависят от человека.
Относительно недавно еще одним недостатком, с которым нередко сталкивались домовладельцы, был регулярный перегрев теплового носителя. Современные устройства подсоединяются к группе безопасности, которая не допускает появления аварийной ситуации, так как во время закипания теплоносителя сбрасывается давление. Дополнительно могут монтироваться трехходовые клапаны, которые добавляют холодную воду к тепловому носителю и все время выравнивают температуру обогрева.
В качестве достоинств нужно отметить отсутствие необходимости в регистрации, надежность эксплуатации и легкость установки. Для грамотного подсоединения котла необходимо просто соблюдать рекомендации изготовителя и требования СНиП.
Современные котлы могут работать до нескольких дней после одной закладки горючего. Станции с автоматизированной подачей горючего могут без остановки работать на протяжении всего сезона отопления, обеспечивая обогрев и горячую воду. Универсальные устройства, кроме твердого топлива, могут использовать газ и электроэнергию. Все эти особенности объясняют, почему двухконтурные котлы так популярны на отечественном рынке.
Меры пожарной безопасности
Следует, понимать, что подобная самодельная конструкция должна быть изготовлена четко в соответствии с установленными нормами пожаробезопасности.
Чтобы обезопасить помещение от возгорания, рекомендуем также придерживаться следующих правил:
- Диаметр дымохода должен составлять минимум 100 мм. В идеале – использовать сэндвич трубы, на поверхности которых образуется минимальное количество сажи.
- В непосредственной близости от баков запрещено хранить легко воспламеняющиеся предметы (баки с топливом).
- Все стыки должны быть герметичными.
- Толщина стенок баков, где происходит сгорание топлива должна быть не менее 4 мм.
- Для обеспечения притока свежего воздуха в помещение и во избежание задымления, необходимо обустроить котельную системой принудительной циркуляции. Норма воздухообмена на 1 кубический метр площади составляет 180 м3/ час.
Простота эксплуатации и монтажа
Использование данного вида отопительного оборудования доступно даже тем, кто имеет отдаленное представление об обращении с подобными устройствами. Работа котла отличается высокой степенью автоматизма, что является одним из важнейших свойств современного оборудования.
Легкая эксплуатация обеспечивается и простой конструкцией котла. Она настолько элементарна, что некоторые даже изготавливают подобное оборудование своими руками. Хотим вас предостеречь от подобного шага, так как он может стать причиной плачевных последствий. Котлы, выпускаемые специализированными предприятиями, испытываются перед тем, как попасть к потенциальному пользователю. Самодельное оборудование далеко не всегда проходит подобную проверку.
Котел на отработанном масле своими руками
Схема для создания своими руками
Для котла на отработке своими руками понадобятся:
- листовой материал для бака, крышки;
- масляный насос;
- термостойкий герметик;
- труба для оборудования дымохода;
- переходники из стали;
- вентилятор;
- опорные металлические переходники.
Также важно предварительно подготовить инструменты: сварочный аппарат с электродами, болгарка, строительная рулетка, набор ключей, дрель, молоток. В качестве котла можно использовать бочки для кислорода/пропана, это ускорит и облегчит процедуру
Этапы самостоятельного производства оборудования:
- составление чертежа – чаще всего берется оптимальный готовый вариант и адаптируется под определенные условия;
- подбор материалов – учитываются марка, толщина стали;
- создание устройства по схеме.
Во время сварки важно следить за тем, чтобы швы были герметичными и надежными. Для регулировки положения к днищу привариваются ножки, которые при необходимости меняют высоту
После подготовки котла проводятся контрольные испытания, где мощность наращивается постепенно.
Что представляет собой отработанное масло
Отработка представляет собой продукт на основе нефти, который получается при длительной эксплуатации автомобильного двигателя. Под воздействием внешних факторов масло теряет свои нормальные характеристики и становится негодным для дальнейшего применения. В массе продукта набирается целый комплекс различных частиц, образующихся в процессе работы металлических частей механизмов.
Отработанное масло необходимо слить и заменить новым. При замене отработку рекомендуется утилизировать в специальных пунктах приема, где она находит свое полезное применение в виде топлива для обогрева помещения.
https://youtube.com/watch?v=GBxHKPlkty4
Принцип работы водогрейного котла на отработке
Устройство и принцип работы водогрейного котла на отработанном масле, связан с созданием оптимальных условий для сжигания топлива с наименьшим остатком. Фактически, горит не отработка, а топливовоздушная смесь. Во время горения, происходит процесс пиролиза или окисления.
Принцип действия котла, зависит от выбранной конструкции. Все отопители на отработке, разделены на два класса:
Котлы с предварительным окислением и «саможогом» топлива – в конструкции присутствует чаша, на которой происходит первичное сжигание масла. В процессе горения, топливо окисляется, выделяются насыщенные горючие пары. Испарения поднимаются по вертикальной трубе с многочисленными отверстиями, насыщаются кислородом, после чего, дожигаются в пиролизной камере сгорания.Водонагревательный котел с саможогом топлива, снабжен водяным контуром, окружающим две камеры: первичного и вторичного горения.
Котлы, использующие факельную горелку на отработке – в данном случае, зоны пиролиза, первичного горения и дожига, образуются в самом факеле пламени. Для максимального сжигания отработки без остатков, применяется многоступенчатое изготовление топливовоздушной смеси.Компрессор, через форсунки, нагнетает воздух в камеру сгорания. Происходит инжекция, при которой нагнетаемые потоки воздушных масс, соединяются с атмосферными. Одновременно, отработка распыляется в виде мелкодисперсионных фракций. Процесс пиролиза возникает за счет создания высокой температуры в факеле. Газ дожигается в пламени.
В остальном, котел на отработке устроен таким же образом, как и обычный газовый или твердотопливный теплогенератор. В корпусе установлен один или два водяных контура. Конструкция 2-х контурного водогрейного котла на отработке масла, модифицируется посредством установки бойлера косвенного нагрева.
Котлы, использующие метод саможога или предварительного окисления отработки, ненадежны и взрывоопасны, хотя и отличаются простотой и дешевизной конструкции. Система нагнетания отработанного масла и сжигания его посредством факельной горелки, отличается высокой теплоотдачей, но оборудование стоит в 2-3 раза дороже, чем предыдущий вариант.
Преимущества и недостатки
К главным плюсам масляного котла относят:
- Автономность. Отопительная система на масле не требует газообеспечения.
- Надежность. Простая, понятная конструкция при правильной и аккуратной эксплуатации редко требует ремонта. Главное своевременно проводить ТО и менять износившиеся детали.
- Выгода, экономия. Отработанное масло относится к недорогим и эффективным видам топлива и обходится дешевле, чем газ и электричество.
- Широкий спектр применения: офисные здания, жилые дома, производственные/промышленные зоны и т.д.
- Экологичность. В процессе работы топливо выгорает полностью, что гарантирует отсутствие выбросов вредных веществ в атмосферу.
- Быстрый нагрев. Рабочая температура достигается быстро, отдача тепла начинается с первых минут функционирования.
Помимо достоинств котел на отработке имеет незначительные минусы:
- Необходимость в регулярном обслуживании. Так как отработанное масло относится к вторсырью, в его состав входят разнообразные примеси, которые оседают на поверхностях конструкции. Для снижения частых поломок стенки камеры сгорания требуют постоянной очистки от загрязнений.
- Монтаж дымохода. Котлы на масле нуждаются в установке дополнительных элементов.
Перед тем как выбрать оборудование этого типа необходимо оценить доступность топлива. Отработку в основном реализуют на СТО, некоторых предприятиях.
Технология испарения масла
В печах этого типа горит не масло, а его пары. То есть отработку до начала горения разогревают, она начинает испаряться, а уже пары зажигаются. Эта технология позволяет грязное, тяжелое, плохо горящее топливо разложить на более «легкие» составляющие, а потом уже жечь их. Именно она при правильно подобранных параметрах позволяет добиться практически бездымного и полного сгорания топлива, при котором нет практически никаких выбросов: сгорает все.
Котел на отработке своими руками: принцип котла на испарении масел
Самый простой и эффективный способ реализовать эту технологию — использовать раскаленную чашу, в которую капает отработка.
При соприкосновении с раскаленным металлом масло резко испаряется, пары перемешиваются с подающимся сюда воздухом, вспыхивают и сгорают. Количество выделяемого при этом тепла велико. Для достижения максимального КПД и полного сгорания требуется, чтобы горящая смесь долго находилась в камере сгорания. Потому в устье воздуховода нужно установить неподвижную крыльчатку, которая и будет создавать требуемое завихрение в камере сгорания.
Паровой котел своими руками на отработке может быть реализован в таком виде
Несмотря на высокий КПД и «всеядность» такой принцип работы редко реализуется в заводских котлах, производимых в США и Европе. Зато российские производители выпускают котлы на отработке, работающие именно на технологии испарения. Главный камень преткновения в реализации таких котлов – способ предварительного разогрева чаши. Те, кто делают эти котлы самостоятельно, поступают просто: закидывают в чашу пропитанный бензином фитиль, наливают немного солярки или того же бензина, поджигают, дожидаясь пока чаша разогреется до требуемых температур. После этого открывают подачу масла.
В Европе и США подобное решение неприемлемо: небезопасно. Зато наши производители также используют именно этот способ розжига своих печей.
Еще один вариант печи с плазменной чашей
В видео продемонстрирован один из вариантов обогрева гаража при помощи печи на отработке. Но в этом варианте реализована не капельная подача топлива: оно течет струйкой и сгорает далеко не полностью
Общие правила эксплуатации
И последнее, что нужно учитывать, делая выбор в пользу твердотопливных котлов — это соблюдение общих правил эксплуатации.
Они заключаются в следующем:
Оставлять без присмотра такие котлы нельзя. Нельзя допускать перегрева установки, что очень опасно.
Делая закладку дров и контролируя тягу, необходимо надевать на руки специальные рукавицы. Все детали котла очень горячие, поэтому обжечься проще простого.
К контролю над работой котла нельзя допускать детей и подростков. Также нельзя доверять им закладку топлива.
Хранить дрова рядом с твердотопливным котлом запрещается. Минимальное расстояние между ними должно составлять не менее одного метра.
Раз в год обязательно нужно очищать горелки, топку, имеющиеся фильтры и проходы дымохода
Важно постоянно контролировать герметичность всех труб, наличие или отсутствие воды в системе.
