Обзор устройства котла на отработанном масле

Как разжигать печь?

Как ни странно, сделать это очень легко. Сперва через воронку (помните, о чем мы говорили выше) в нижний отсек заливается приблизительно литр отработанного масла. Его разжигают, уложив на него кусочек подожженной бумаги. Когда масло разгорится и начнет закипать, туда же подливают еще пять литров отработки.

Если для заправки предполагается использовать автоматическую систему, необходимо сразу же отрегулировать ее механизм. Скорость сгорания во многом зависит от характеристик печи и силы тяги, но в среднем этого количества топлива хватает на два-три часа. Таким образом, самодельные котлы на отработке могут стать отличными помощниками в деле сохранения бюджета.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Комментарии

shtirlits31

всем добрый день. я применяю уже больше года для отапливания дома котёл на отработке. дом из пенобетона, утеплён хреново, вертикальные швы в кладке иногда от улицы оберегает только штукатурка(рабочие криворукие были видать. ). мансарда вообще непрерывное решето. дом 420м.кв, двухэтажный таунхаус, 100м.кв тёплых полов, косвеник на 250 литров. и это все добро тащит котёл на 25 кВт. масла поедает в дикие морозы до 3т в течении месяца. за время применения котла накопился некий опыт и появил.

Марсель Хамитов

здравствуйте! не имели возможности бы мне написать разглядывали ли вы печь от компании Савпечи и нужно ли перейти на отработку при стоимости одного литра 15 р. на квадратуру дома 280 кв.м

Проверка печи перед эксплуатацией

Прежде чем устанавливать собранный своими руками котел на отработанном масле в помещении, нужно проверить его работоспособность на открытом воздухе.

Для этого:

• заливаем в топливную камеру около 2 л отработки;
• немного бумаги сворачиваем в трубочку и поджигаем;
• бумагу можно пропитать специальным составом для костров, чтобы она лучше горела;
• в нижний резервуар опускаем подожженную бумагу;
• закрываем заслонку, оставив небольшой зазор;
• с помощью заслонки регулируем подачу воздуха так, чтобы пламя было устойчивым;
• отдавать тепло котел начнет спустя 5-7 минут.

Если нужно срочно потушить установку, но масло еще не прогорело, воспользуйтесь огнетушителем – вода в данном случае не подойдет.

После пробного запуска, если установка функционирует должным образом, можно перейти к ее установке в помещении.

Выбор места для котла на отработке выполняется с учетом таких моментов:

• возможность свободного доступа к установке;
• отсутствие в пределах досягаемости котла легко воспламеняющихся материалов;
• малая проходимость места – желательно, в углу с отступом от стен не менее 50 см;
• наличие качественной и исправной вентиляции.

По исходящему каналу нагретая вода будет попадать в отопительный контур, а по обратному – уже остывший теплоноситель поступает обратно в бак для нагрева.

Водяной трубопровод, в случае необходимости оборудованный радиаторами, разводят по всему помещению.

Дизельное отопление

Этот способ отопления используют для обогрева загородной недвижимости и гаражей.

Что представляет собой?

Такое отопление имеет схожий принцип работы с водяным контуром, но есть и свои нюансы. Котел, нагревающий теплоноситель, работает от дизельного топлива.

Жидкость разносится по системе и возвращается обратно с помощью циркуляционного насоса. После нагрева теплоносителя источник прекращает свою работу, а после остывания возобновляет.

Достоинства и недостатки

Плюсы дизельного отопления:

• автоматизированная работа котла;
• независимость от центрального отопления, благодаря чему отопление включает и отключает пользователь по своему усмотрению, исходя из температуры на улице;
• распространенность топлива, которое можно приобрести на любой автозаправочной станции.

Недостатки:

• высокая стоимость дизельного топлива;
• высокая цена оборудования и комплектующих.

Оборудование российского производства

В большей части российских котлов реализована другая технология: масло сначала испаряется, а затем его пары поджигаются. Таким образом, устраняются две основные проблемы с горелками: зависимость от качества отработанного топлива,  многоступенчатая его подготовка, забившаяся форсунка.

Котел на отработанном масле для обогрева воздуха

Конструкция таких аппаратов проста: внизу камеры сгорания располагается тарелка. Перед началом подачи масла ее раскаляют, затем на раскаленный металл подают каплями масло. Топливо испаряется, пары поднимаются выше, где смешиваясь с воздухом, догорают.

При правильно настроенном режиме горения (температура в районе 600oC) происходит полное окисление всех составляющих, в том числе и тяжелых битуминозных. Как результат – на выходе получаем азот, пары воды и углекислый газ. При изменении температуры в ту или другую сторону на 200oC в «выхлопе» содержится масса вредных веществ, которые являются канцерогенами, мутогенами, вызывают отравление и еще целый спектр негативных последствий. Потому приобретать стоит именно промышленные сертифицированные агрегаты. Несмотря на их немалую цену (по сравнению с самодельными агрегатами), они окупаются в первый год, максимум – два (из-за дешевизны горючего).

БЕЛАМОС Серия НТ

Водогрейные котлы на отработанном масле «Беламос НТ» не требуют предварительной фильтрации топлива и его разогрева. Встроенный теплообменник позволяет добиться достаточно высокого КПД.  Управляет работой электроника, которая контролирует температуру теплоносителя, поступление масла, отключает котел при затухании пламени. Для удобства обслуживания (требуется чистка камеры сгорания и чаши) имеются технологические люки. Выпускаются котлы на отработке «Беламос НТ» мощностью от 10 кВт до 70 кВт.

Котлы на отработке БЕЛАМОС Серия НТ

Печи  «ЖАР

Печи «Жар» работают на отработанном масле,  дизельном топливе, их смесях. Переход с одного топлива на другое происходит путем перевода переключателя в нужное положение. В печах на отработке «Жар» используется капельный способ подачи топлива, то есть, в них нет горелки и форсунки, которые забиваются и требуют чистки. Все котлы оснащены автоматикой, которая контролирует процесс.

В основном «Жар» — теплогенераторы для отопления производственных помещений но есть и водогрейные котлы. Это модель «Жар-20» мощностью 30 кВт и расходом топлива – 3 л/час. В котле имеется бак для дизельного топлива объемом 20 литров, и для отработки на 60 литров.

Печи отопительные на отработанном масле «ЖАР

Котлы и печи «Теплотерм»

Котлы «Теплотерм» выпускаются мощностью от 5 кВт до 50 кВт, КПД 90%. Водяная рубашка позволяет эффективно снимать тепло с корпуса и обеспечивать отопление помещений площадью от 50 м2. Выносной маслонасос может быть опущен в канистру или другую емкость с топливом, встроенные вентилятор наддува и блок питания маслонасоса обеспечивают работу системы.

Контролируется температура теплоносителя. Для регулировки имеется два режима, переключение происходит автоматически (встроенное термореле на выходе теплоносителя). Расход масла от 0,6 литр/час до 5,5 литр/час.

Котлы и печи «Теплотерм»

Водогрейные котлы ТЕПЛАМОС серии ТК-603

Котлы на отработанном масле «Тепламос ТК»  работают по принципу испарителя. Масло попадает капельным путем на раскаленную тарелку. Особых ограничений по качеству используемого топлива почти нет, не требуется предварительного разогрева (если масло находится в отапливаемом помещении) или другой подготовки. Нужна только предварительная фильтрация для удаления инородных тел.

«Тепламос» выпускаются как одноконтурные, так и двухконтурные. Мощность оборудования от 15 кВт до 50 кВт, расход топлива 1,5 литр/час – 5 литр/час.

Котлов на отработке российского производства не так уж и много, но люди находят выход в любой ситуации. Например на обычный жидкотопливный ставят горелку для отработки, используют с этим видом топлива. Горелку купить проще и дешевле, чем новый котел. Есть эти узлы кустарного производства, а есть промышленного. Например, как в этом видео.

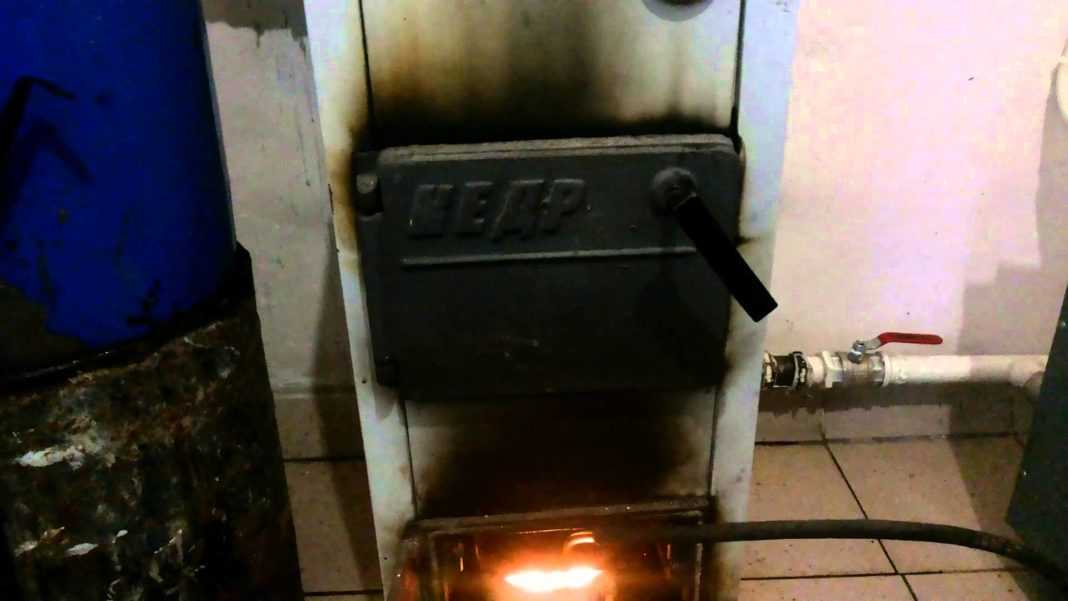

Подобные горелки устанавливаются на котлы КЧМ, которые могут тогда работать на отработке.

Есть котлы на отработке и самодельные.

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и  сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

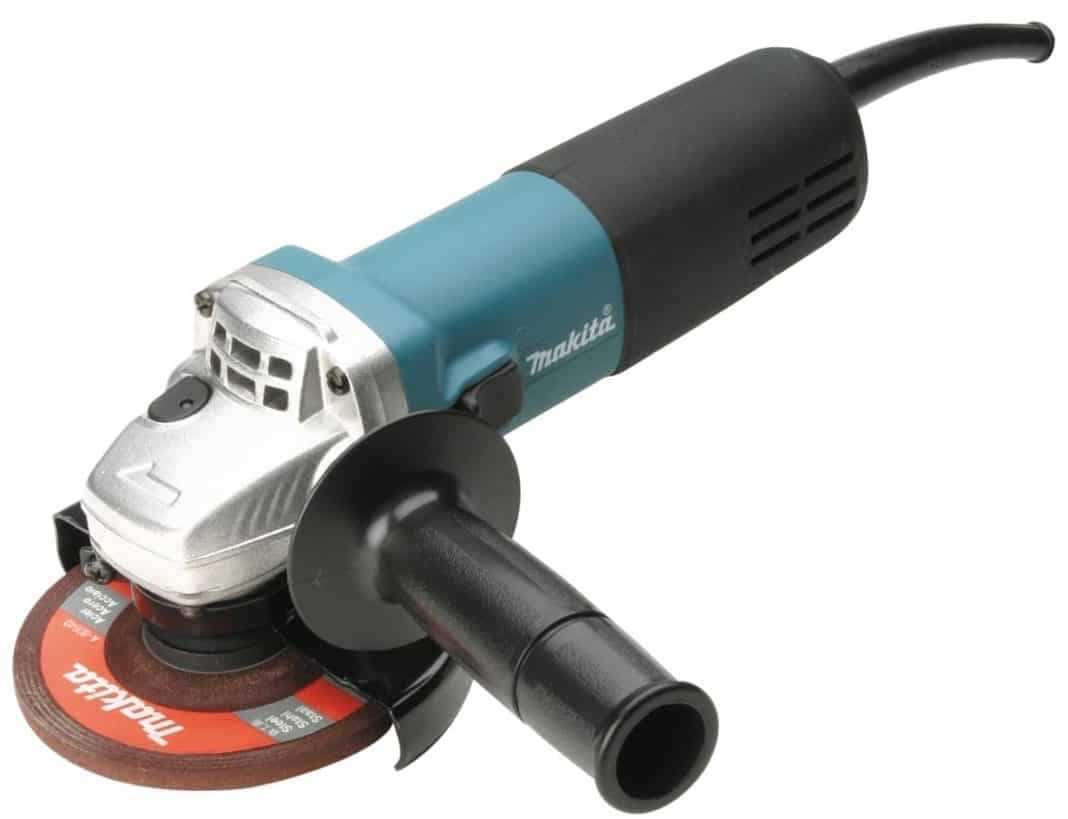

• болгарка,
• сварочный аппарат,
• молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

• огнеупорное асбестовое полотно,
• герметик термостойкий,
• стальной лист толщиной 4 миллиметра,
• металлическая труба с сечением 20 и 50 сантиметров,
• компрессор,
• вентиляционную трубу,
• сгоны,
• болты,
• стальные переходники,
• углы полудюймовые,
• тройники,
• арматуру сечением 8 миллиметров,
• насос,
• бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

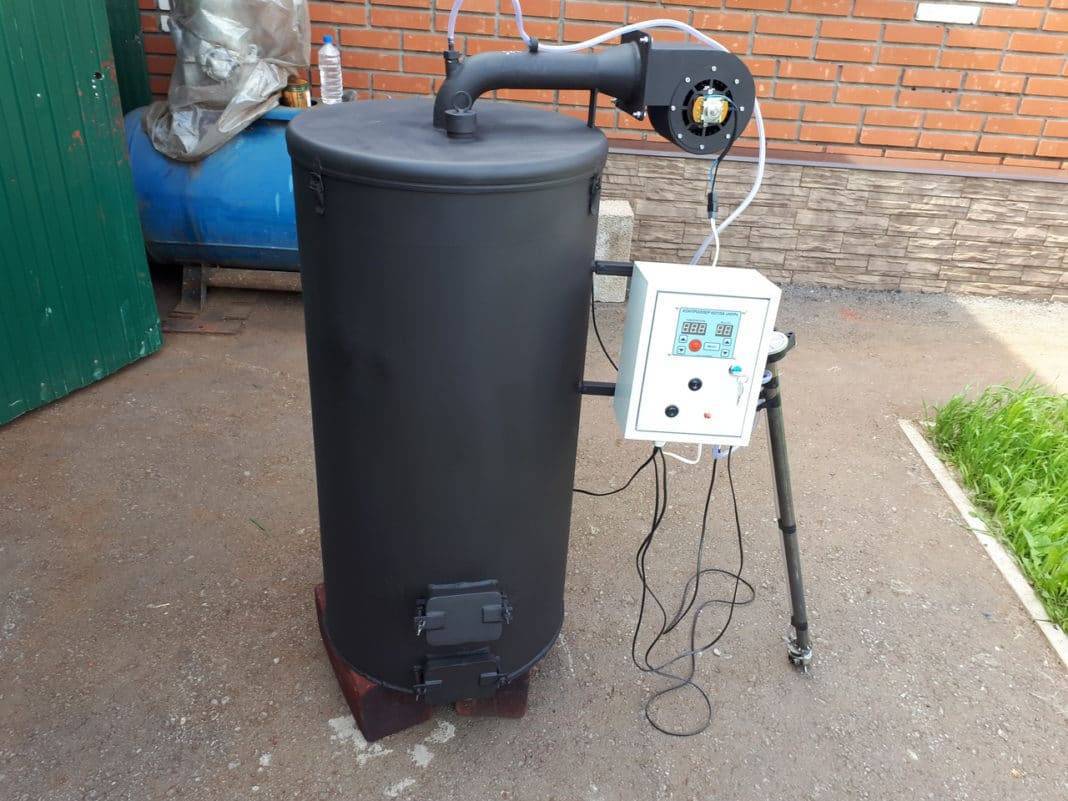

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки.  Соорудить ее можно самостоятельно:

• уголки размером половину дюйма соединяются за счет сгонов и тройников,
• на маслопровод закрепляется штуцер с помощью переходников,
• все соединения предварительно обрабатываются герметиком,
• из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле,
• для установки горелки используются две разного размера пластины из стали,
• внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой,
• горелка вставляется в предназначенный для нее корпус,
• после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста,
• большая пластина монтируется в качестве крепежной накладки,
• в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно,
• две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Как сделать отопительный котел на отработанном топливе своими руками?

Отопительные котлы на отработке можно изготовить собственноручно. Для работы подготовьте листовую сталь толщиной 4 мм минимум, прутки арматуры диаметром 8-10 мм, сгоны, тройники и трубу дымохода. Также понадобится насос, расширительный бак, компрессор, стальные переходники, полудюймовые углы для устройства горелки, болгарка, асбестовое полотно, термостойкий герметик и сварочное оборудование.

Вместо листа стали можно взять отрезок трубы сечением 50 см высотой 1 м и еще один обрезок диаметром 20 см. Подготовьте две пластины круглой формы толщиной 3 мм.

Дальнейшие действия:

1. В одной пластине вырезаем отверстие по размерам дымохода. А в другой пластине делаем отверстие диаметром 20 см. Это будет дно и верх конструкции.
2. К пластине с большей дыркой привариваем трубу сечением 0,2 м. На дно трубы крепим круглую пластину меньшего сечения.
3. На дне корпуса закрепляем ножки из арматуры.
4. В трубе высверливаем вентиляционные отверстия.
5. В нижней части цилиндра при помощи болгарки вырезаем дверцу, а сверху закрепляем дымоход.

Для розжига котла в нижнюю емкость наливаем отработку и поджигаем. Это самый простой вариант самодельного жидкотопливного агрегата. Котел можно усовершенствовать, дополнив его воздушным компрессором, насосом для масла и горелкой. Модернизированный котел допустимо подключать к водяному отопительному контуру.

Форма горелки бывает произвольной, но она устанавливается вне зоны горения, чтобы не использованная отработка отправлялась в резервуар. Корпус горелки делаем из полудюймовых уголков, соединенных сгонами и тройниками.

На масловод устанавливаются переходники для штуцера. Все соединения на резьбе смазываем термостойким герметиком. Крышку горелки делаем из листовой стали толщиной 3 мм. Деталь должна соответствовать размерам гнезда на нагревательном оборудовании.

После сборки горелку нужно правильно установить. С этой целью полудюймовый трубки и переходник закрываем асбестом. Крепим его силикатным герметиком и проволокой. Вставляем грелку в корпус и подгоняем к гнезду. После этого монтируем пластину меньшего размера. Ее закрепляем 4-5 слоями асбестового полотна. Затем стягиваем болтами две пластины. Теперь отопительный котел на масле готов.

Принцип работы

Котлы на отобранном масле характеризуются достаточно простым рабочим процессом. Функционирование отопительного прибора происходит таким образом:

1. Отработанное масло с помощью насоса из топливной емкости подается в испарительный отсек. В этой камере за счет высокого температурного режима осуществляется подготовка к процессу горения.
2. Нагреваясь до необходимой для испарения температуры, отработка в виде маслянистого пара поднимается в верхний отсек — в камеру сгорания. В этой части котла установлена труба с отверстиями для подачи воздуха, осуществляемого за счет вентилятора. Благодаря этому воздушные массы, проникая в камеру, соединяются с маслянистыми парами, способствуя полному сгоранию топлива.
3. Выделяемое в процессе тепло подогревает теплообменник при этом все продукты сгорания выходят через дымоход.

Камера для подогрева топлива является обязательным устройством в котлах на отработке. В таком масле насчитывается немалое количество различных токсичных примесей, которые при нагревании распадаются на углеводы простого класса. После сгорания образуются безвредные вещества – азот, водяной пар и углекислый газ.

Купить или сделать самому

Как показала практика, если вы собираетесь ставить котел на отработавшем масле в гараж, теплицу или любое другое техническое помещение, то выгоднее будет сварить его самому, а вот для дома или нормальной дачи лучше купить надежный агрегат с многоступенчатой системой защиты, но есть масса нюансов.

Принцип работы

Схемы, мощность оборудования и компоновка рабочих узлов могут меняться, но все масляные котлы отопления работают по одному и тому же принципу:

Общий принцип действия котла работающего на отработке масла.

• При помощи осевого маслонасоса топливо из бака дозировано поступает в испарительную камеру. На этом отрезке масло должно разогреваться минимум до 40ºС, иначе система не будет работать;
• Испарительная камера служит для того чтобы довести топливо до той температуры, когда масло начнет активно испаряться;
• Насыщенный масляный пар, поднимается вверх и попадает в камеру сгорания. В некоторых заводских моделях этот пар может подаваться принудительно, под давлением, в самоделках такого зачастую нет;
• В камеру сгорания вместе с концентрированным масляным паром подается воздух, в результате чего топливо практически полностью выгорает, КПД некоторых агрегатов доходит до 95 %;
• Полученное таким образом тепло может сразу обогревать помещение или подаваться на водяной контур. Воздушные агрегаты могут обогревать помещение до 50 м², в то время как котлы с водяным контуром ограничений по площади практически не имеют, здесь все зависит от мощности оборудования.

Одна из возможных схем самодельного котла.

Насколько целесообразно устанавливать такое оборудование

Первый и едва ли не главный вопрос это доступ к дешевому топливу. Небольшой «гаражный» самодельный агрегат будет потреблять около 0,5 л в час. В то время как на дом от 150 м² ставятся более мощные двухоборотные котлы, которые «кушают» 22 – 25 л в сутки, а за сезон это будет 2,5 – 3 тонны.

Схема заводского котла на отработке.

В открытой бочке отработку хранить опасно, поэтому вам понадобится герметичный топливный бак емкостью около полутоны, плюс несколько закрывающихся бочек для хранения топлива, причем запас топлива хранить рядом с котлом нельзя, да и сам бак желательно вынести в соседнее помещение.

В такой котельной положено иметь не менее 2 – 3 углекислотных или порошковых огнетушителей, ведь заливать водой горящее масло бесполезно и опасно, а тушить песком слишком долго.

Углекислотные огнетушители считаются одними из самых эффективных.

Для таких котлов нужен серьезный приток воздуха, поэтому придется монтировать принудительную вентиляцию с мощностью от 180 м³/ч на 1 м³ объема помещения.

И это только сопутствующие требования и расходы, не забывайте о покупке самого агрегата. Даже если вы дипломированный инженер, ставить самодельный котел в доме вам никто не разрешит, соответственно придется покупать заводской.

Топливный бак должен герметично закрываться.

Ведущие производители

По опыту цена на аппараты российского производства значительно ниже, в то время как качество оборудования у нормальных производителей ничем не хуже.

Немецкие горелки «Kroll» используются во многих отечественных агрегатах.

Принцип работы котлов на отработке

Самодельный котёл на отработанном масле может работать по одной из двух схем:

• С горением топлива в одной ёмкости и его дожиганием во второй – своеобразная пиролизная схема;
• С воспламенением подогретого и испарённого топлива – крайне эффективная схема.

Если поджечь отработанное масло в какой-либо ёмкости, оно будет гореть жёлтым, слегка коптящим пламенем. Даже если отобрать получаемое тепло в отопительную систему, его будет недостаточно для обогрева помещений. К тому же в продуктах сгорания мы найдём кучу недогоревших и токсичных компонентов. Поэтому главная задача отопительного котла на жидком топливе заключается в обеспечении оптимальных условий сгорания отработанного масла. Полученное тепло отправляется в водяной контур.

Первая схема используется в самых простых печах, наподобие вот этой:

Горение при такой схеме осуществляется с забором воздуха через регулировочную заслонку.

Здесь мы видим бак с топливом и регулировочной заслонкой, дожигатель и вторичную камеру. В дожигатель, через ряды боковых отверстий, подаётся вторичный воздух. Отработанное масло заливается в бак, поверх него наливается немного керосина, после чего производится розжиг.

Пламя в дожигателе будет сначала жёлтым, так как печь холодная. По мере прогрева оно приобретёт бело-розовый оттенок, появится гудение, характерное для мощного потока пламени. Это значит, что агрегат вышел на рабочий режим. Увеличив размер верхней камеры и дополнив её трубчатым теплообменником, мы получим простую печь на отработке с водяным контуром.

Для рассмотрения второй схемы водогрейного котла на отработанном масле мы возьмём следующую схему:

Схема и принцип действия водогрейного котла на отработанном масле

Это не совсем то, что нам нужно, но принцип тот же. Представленный на рисунке агрегат включает в себя несколько важных узлов. Первый узел – это топливный бак, который обеспечивает подачу отработанного масла в котёл. Подача должна быть капельной. Отработка поступает в чашу, в которой разжигается пламя. По мере прогрева конструкции масло начинает поступать в чашу уже горячим, температура его горения возрастает.

Горение осуществляется во внутреннем объёме печи, ограниченном металлическим цилиндром. Это наша камера сгорания – сверху в неё поступает воздух, в верхней боковой части располагается отвод под дымоход. На представленном чертеже изображён агрегат с поддувом, что делает его работу более эффективной. Водяной рубашки здесь нет, но есть вентилятор обдува, который обдувает воздухом внутренний цилиндр с камерой сгорания. Горячий воздух можно отправить через воздуховоды в обогреваемые помещения.

При использовании воздуховодов их необходимо тщательно утеплить, чтобы снизить потери тепла.

Организовать отопление на отработанном масле своими руками поможет водяной контур. Для этого убираем из чертежа вентилятор обдува и сопло отдачи горячего воздуха, никаких отверстий на их месте не будет. Вместо этого привариваем к цилиндру с камерой сгорания змеевик, играющий роль теплообменника. Его можно сделать из трубы подходящего диаметры. Концы трубы выводятся наружу – к ним подключается контур отопления.

Таким образом, мы сделали отличную печь на отработанном масле с водяным контуром. Осталось поработать над увеличением эффективности. Для этого мы можем обернуть дымоходную трубу дополнительным теплообменником и соединить его с основным. Теперь оборачиваем наш водогрейный отопительный котёл в теплоизоляцию, после чего облачаем его в дополнительный корпус – это поможет снизить тепловые потери.

Недостатки котлов на отработке

Главный минус подобного устройства состоит в том, что его реакция на перекрытие подачи воздуха в топку не будет моментальной. Следовательно, процесс горения будет прекращаться не сразу, а спустя некоторый промежуток времени, за которое нагрев теплоносителя продолжится. Когда пламя окончательно погаснет, его нужно будет разжигать повторно. Это делают в ручном режиме, если конструкция не предусматривает какого-либо иного подхода.

Еще одним недочетом котла на отработке является его загрязненность по сравнению с другими отопительными приборами. Это, прежде всего, связано с используемым горючим. Если конструкция собрана правильно, то от нее не будет исходить неприятный запах. При нарушении технологии в помещение подобный запах будет в той или иной мере проникать.

Другим, не менее существенным, минусом таких котлов по сравнению с другими конструкциями является необходимость очищения горючего от различных твердых примесей, в числе которых могут попадаться кусочки металла либо металлическая стружка. Если не наладить систему фильтрации, то аппарат через определенное время выйдет из строя, а вернуть ему рабочее состояние будет весьма проблематично.

https://youtube.com/watch?v=to6LA5z1hCs

Горелка на отработанном масле своими руками

Домашнему мастеру рекомендуется освоить изготовление нагревательного прибора, если назрела необходимость отопления нежилых помещений. Лучше всего для указанной цели приспособлена горелка Бабингтона, оснащенная принудительным наддувом. Она способна перерабатывать солярку, мазуты, керосин, масла растительного происхождения.

При смене источника тепла достаточно изменить диаметр форсунки и отрегулировать интенсивность подачи воздуха в камеру сгорания. Особенности конструкции делают ее безразличной к качеству рабочей смеси. Топливо может быть загрязнено водой, металлическими включениями (опилками).

Подготовка и инструменты

В подготовительный период изыскивают материалы:

• листовой металл для корпуса обогревательного прибора и деталей конструкции;
• медные и стальные трубки для топлива и воздуха (ДУ10);
• резервуар для масла и отстойник;
• сантехнический тройник d=50 мм;
• масляный нагнетатель (предпочтительнее автомобильный) с двигателем для него (регулятор оборотов обязателен);
• сферу или полусферу-испаритель менее 40-45 мм, размещаемую внутри тройника;
• ТЭН для прогрева масла перед пуском;
• клапаны;
• болты, гайки, крепежные элементы.

Домашнему мастеру нужен листовой металл для корпуса.

Инструменты:

• конвертор (сварка);
• углошлифовальная машинка (УШРМ);
• ножовка по металлу;
• слесарный инструмент (тиски, напильники и пр.).

Разработка чертежа

Перед изготовлением агрегата конструкцию горелки привязывают к месту ее эксплуатации.

В рабочих схемах и чертежах определяют детали системы отопления:

• размеры устройства;
• конструкцию теплообменника (воздушное или водяное отопление);
• удобство доступа в рабочую зону устройства для проведения плановых чисток камеры сгорания;
• способ подачи топлива (принудительный или естественным самотеком), сбор обратки и исходя из этого размещение и вид емкости для масла;
• систему подачи кислорода для утилизации ненасыщенных углеводородов до газообразных продуктов горения.

Чертеж котла на отработанном масле.

Сборка

Возможный вариант схемы отопительного прибора и очередность этапов изготовления:

• сваривают корпус котла из листового металла либо используют детали и заготовки цилиндрической формы (пропановые или кислородные баллоны);
• готовят посадочное место для горелки;
• подводят воздух и топливо;
• в нижней части котла устанавливают механизм начального подогрева масла до 80°С.

Сборка горелки:

1. В полусфере высверливают распылительное отверстие d=0,1-0,3 мм для непосредственной подачи топлива либо собирают агрегат с отдельно изготовленной форсункой. Ось должна совпадать с центром воздуховода для создания равномерного факела.
2. Полусферу закрепляют внутри тройника, в верхней части которого будет вварен штуцер для подачи масла, а в нижней – укреплены трубы для сбора несгоревшего топлива.
3. Сопло изготавливают из заглушенного сгона длиной 10 см.
4. Воздуховод оснащают компрессором для создания давления внутри камеры сгорания не менее 5 бар.
5. Топливопровод из медной трубки 3-5 раз оборачивают вокруг горелки для подогрева масла.

В нижней части котла устанавливают механизм подогрева масла.

Регулировка воздушного потока

Кислород в камере сгорания называют первичным. Он обеспечивает горение масла и создание пониженного давления для поступления топлива. Для полного сгорания нефтепродукта в аппарат при помощи вентилятора нагнетается вторичный воздух, поступление которого контролируют заслонкой и изменением числа оборотов электродвигателя. Опытным способом добиваются автоматического изменения работы, чтобы мотор обеспечивал количество кислорода в зависимости от степени ее открытия.

Подача топлива в горелку

Система снабжения аппарата маслом должна быть заземлена, герметична и не закупорена в процессе изготовления. Количество подаваемого воздуха и топлива должно быть сбалансировано и обеспечивать полное сгорание нефтепродуктов; нагнетательные электроприборы – иметь параметры, соответствующие расчетной мощности горелки. Забор масла рекомендуют производить топливоприемником на поплавке, препятствовать при этом попаданию в систему механических примесей, оседающих на дне емкости. Перед сжиганием топливо подогревается до температуры +100…+800°С.
