Горелка на отработке для твердотопливного котла на естественной тяге

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Отопление на отработанном масле для частного дома

Отработанное масло для обогрева изначально применяли вместе с соляркой. Такой способ доказал свою эффективность и экономичность. Тогда решили удешевить средство еще больше и убрали солярку из состава. Отработанное масло по своим характеристикам напоминает дизельное топливо, но стоит на порядок дешевле.

Особенности использования

Отработку в качестве топлива используют в специальном котле или в печи. Только это гарантирует полное сгорание продукта без образования чадного дома. Переоборудование системы отопления или установка нового контура окупается в первый год использования средства.

Виды топлива. Сколько получают тепла при сжигании одного литра?

Сжигание одного литра такого топлива дает 10—11 кВт тепла в 60 минут. Продукт, подвергшийся предварительной обработке, обладает большей мощностью. Его сжигание дает на 25% больше тепла.

Разновидности отработанных масел:

  • моторные масла и смазочные средства, используемые в различных видах транспорта;
  • индустриальные продукты.

Плюсы и минусы

Плюсы топлива:

  • Экономическая выгода. Деньги на топливе экономят потребители, но наибольшую выгоду получают предприятия. Реализация отработки избавляет от затрат на хранении, транспортировки и утилизации средства.
  • Сохранение энергоресурсов. Отказ от использования для отопления газа и электроэнергии препятствует истощению источников.
  • Защита окружающей среды. Из-за высокой стоимости утилизации, владельцы предприятий и транспортных средств избавлялись от масла, сливая его в водоемы или в грунт. Это негативно сказывалась на состоянии окружающей среды. С началом применения отработки в качестве топлива такие манипуляции прекратились.

Минусы топлива:

  • представляет опасность для здоровья, если продукт сгорает не полностью;
  • большие габариты дымохода — 5 м в длину;
  • сложность поджига;
  • плазменная чаша и дымоход быстро засоряются;
  • работа котла приводит к сжиганию кислорода и выпариванию влаги из воздуха.

Как отрабатывают масло?

Отработку получают при сжигании любого вида масла, но для отопления помещения обычно используют средства нефтепереработки из двигателей внутреннего сгорания.

Также из индустриальных механизмов, компрессоров и энергетического оборудования.

Принцип работы горелки на отработке

Устройство и принцип работы горелки на отработке, связан с принудительным подогревом и частичным испарением топлива. После подачи топлива на горелочное устройство, оно направляется в камеру предварительной подготовки, где нагревается до необходимой температуры и окисляется.

Сжигание топливовоздушной смеси, происходит в факеле пламени. За воспламенение топливовоздушной смеси, отвечают электроды, расположенные непосредственно перед распылителем – форсункой.

Для поддержания интенсивности горения, используются завихрения воздушных потоков, создаваемые лопастями вентиляторов. Принцип работы горелки идентичный устройствам, работающим на солярке или сжиженном газе.

Существует определенная классификация горелочных устройств по типу регулирования мощности. Потребителю предлагают горелки следующего вида:

Одноступенчатые горелки – имеют простую конструкцию и принцип работы. Нагрев теплоносителя, осуществляется в режиме мощности 100%. При достижении необходимой температуры, горелка попросту выключается до тех пор, пока теплоноситель не остынет до установленных значений. После этого, возобновляется горение.Принцип работы, применяемый в одноступенчатом горелочном устройстве, малоэффективен и приводит к существенному перерасходу топлива.

Двухступенчатые горелки – модули, работающие в постоянном режиме без отключения. Принцип нагрева заключается в следующем. Горелка работает на 100% до тех пор, пока теплоноситель, не достигнет необходимой температуры. После этого, происходит переключение на пониженную мощность в 30 или 40%. Горелка полностью не выключается.Подобный принцип работы, имеют плавно-двухступенчатые и модуляционные горелочные блоки.

Стоимость двухступенчатых и модуляционных горелок, достаточно высокая, но затраты полностью окупаются за счет экономии на сжигании топлива, достигающей 15-20% по сравнению с одноступенчатыми аналогами.

Подготовка отработки для сжигания в котле

Само по себе, масло плохо горит, при сжигании в обычных условиях, выделяет большой процент сажи и копоти. В отработке содержится мусор, металлические вкрапления. Для нормализации работы, в горелке предусмотрено два важных узла:

Система фильтрации – осуществляется очистка отработанных масел перед сжиганием. Фильтр установлен на подающем топливопроводе и перед подачей на форсунку. Система фильтрации малоэффективна, если сжигается сильно загрязненное вязкое масло. Фильтры быстро забиваются, что приводит к остановке котла.

Камера предварительного подогрева – отработку, перед подачей на форсунку, требуется подогреть. Доведенное до определенной температуры масло, легче воспламеняется и сгорает с минимальным несгораемым остатком, в виде сажи.

Организация подачи масла в горелку

Автоматические горелки, работающие на отработанном масле, используют принцип принудительной подачи топлива. Такое устройство более эффективно, чем капельный метод, применяемый в самодельных котлах.

За подачу топлива, в автоматических горелках отвечает насос. В топливопроводе создается давление, под которым, нагретая отработка подается на форсунку и распыляется. Одновременно с этим, работает вентилятор, создающий лопастями завихрение воздушных потоков. Мелкодисперсная пыль, впрыскиваемая в камеру сгорания, закручивается в спираль и воспламеняется, образуя факел пламени.

Избыток масла, отводится обратно в топливохранилище. Слаженность работы всех узлов, обеспечивает автоматика котла, одновременно контролирующая насос, форсунку, систему рециркуляции.

Система розжига и поддержания огня

Опытным путем, было доказано, что оптимальная температура горения пламени отработанного масла, примерно 180оС. При такой интенсивности горения, отработка сгорает полностью, практически без дымовых остатков и сажи.

В котле присутствует несколько систем, позволяющих добиться того, чтобы температура горения достигала заданных параметров:

Блок предварительной подготовки – в камере, машинное масло разогревается до 80-90оС.

Турбина – интенсивность горения, достигается за счет постоянного нагнетания воздуха в камеру сгорания.

Розжиг – осуществляется электророзжиг. Сразу за форсункой, располагаются два электрода, поджигающие топливовоздушную смесь в автоматическом режиме.

Увеличенное образование копоти, указывает на неисправность одного из блоков системы розжига или поддержания огня.

Меры безопасности

Использование может быть опасным, если ее установка выполнена не правильно или она неправильно используется.

Для того чтобы обезопасить себя от пожара необходимо соблюдать такие правила:

  • В помещение, где будет установлена горелка, необходимо обделать стены и пол металлом или асбестом;
  • Запас топлива необходимо держать на безопасном расстоянии от горелки;
  • Протечки масла нужно убирать вовремя;
  • Электрическую составляющею часть горелки, необходимо качественно изолировать, нужно это для того чтобы искры не попадали в зону распыления масла;
  • Расположение горелки не должно подвергаться попаданию воздуха и сквозняков;
  • Горелка на отработке с открытым соплом ни в коем случае не должна находиться без присмотра.

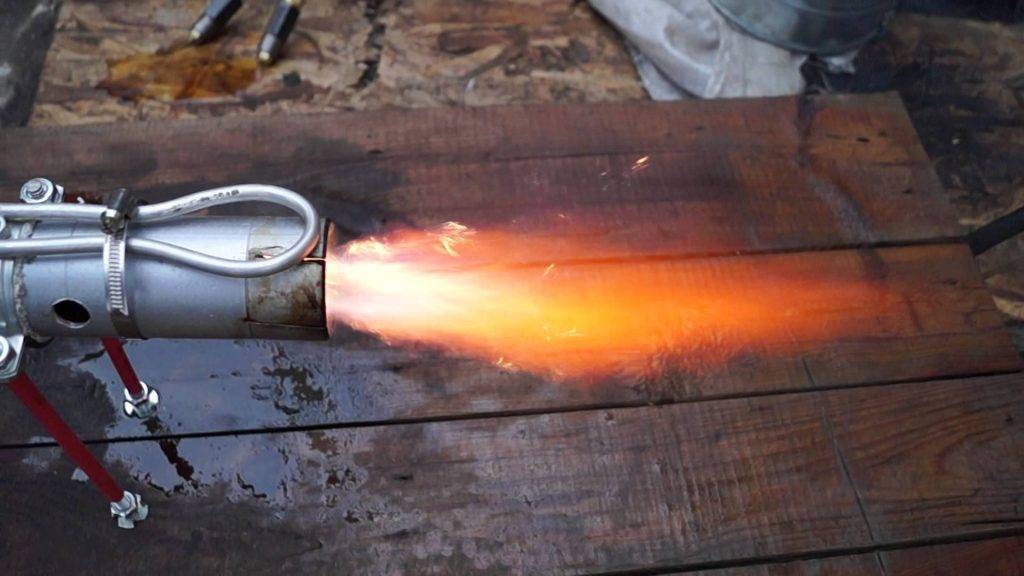

Самодельная горелка на отработке для КЧМ

Горелка на отработке для твердотопливного котла на естественной тяге имеет простую конструкцию, доступные составляющие, поэтому ее можно изготовить домашнему автору самостоятельно. Прежде чем выполнить такое горелочное устройство, необходимо подготовить определенные инструменты и материалы. Насосное устройство возможно приобрести от самых разных марок автомобиля либо мотороллера.

Основные узлы горелочного устройства:

  • Блок регулирования и питания;
  • топливный насос;
  • емкость для хранения топлива;
  • компрессорное устройство;
  • крестовина;
  • приводной вал для подсоединения его к электрическому двигателю.

Продолжительное функционирование модуля гарантирует холодильный компрессор от старого агрегата. Трубку вворачивают в отверстие крестовины, во втором проеме крепят заглушку, предварительно подсоединив к ней полусферу, таким образом, чтобы она располагалась по центру. После этого подключают воздушную трубку. В верхний проем необходимо ввернуть топливопровод, для подачи отработки на сферу. Под нижний выход устанавливается поддон, куда попадает масло, не успевшее сгореть.

Все конструктивные элементы фиксируют в стальной раме. Самая ответственная операция — это изготовление форсунки. Для нее, рекомендуется, применять жиклер от карбюратора либо газплиты, поскольку они обладают приемлемым размером отверстия.

Горелка на отработке в твердотопливном котле, обладает уникальной конструкцией, способной обеспечить полное сжигание жидкого энергоносителя с минимальным объемом несгораемого остатка. Тем самым она обеспечивает эффективность работы котельного оборудования.

Завершающий этап

Самодельные горелки на отработанном масле радуют потребителей мощным пламенем. Но для того чтобы обеспечить их бесперебойную работу, необходимо тщательно продумать конструкцию внешних узлов. В нашей горелке отработанное масло стекает по сферическому распылителю, но в сопло направляется не полностью – большая часть отправляется в стоковый бак. Отсюда оно переливается в основной бак, где стоит маломощный ТЭН. Если вы не хотите переливать топливо вручную, воспользуйтесь любым подходящим масляным насосом.

Сам насос ставится между двумя баками – он засасывает отработанное масло из сливного бака и направляет его в основной бак. В результате мы получаем круговорот топлива. Пользователям останется лишь периодически доливать его, так как некоторая его часть постепенно сгорает на выходе форсунки.

Для того, чтобы собранный агрегат прослужил как можно дольше, все соединения должны быть смазаны высокотемпературным герметиком.

Что касается ТЭНа, то его необходимо оснастить термостатом. Он нужен для первичной подготовки топлива. Отработанное масло довольно тягучее, а для работы форсунки оно должно быть более жидким. Поэтому его нужно прогреть. Но не до температуры +250-300 градусов, как это делается в испарительных горелках, а всего лишь до +70 градусов. В таком состоянии оно будет достаточно жидким, чтобы срываться в виде мельчайших капель с поверхности сферического распылителя.

Итого у нас получилось три энергопотребляющих узла:

  • Воздушный компрессор – используется для создания топливно-воздушной смеси;
  • ТЭН – переводит отработанное масло в более жидкое состояние;
  • Масляный насос – гонит неиспользованное отработанное масло из одного бака в другой.

Сделать горелку энергонезависимой у нас не получится, так как избавиться от компрессора или ТЭНа нельзя.

Принцип работы и виды конструкций

Поскольку в любом масле есть горючие вещества, их можно сжигать. Люди давно стараются максимально использовать это для своего блага, но решить эту задачу не так-то просто, особенно если сжигать стараются отработанное масло, в котором содержится много дополнительных составляющих. Есть три вида устройств для этой цели:

  1. Эжекционное. Очень эффективная система. Отличное сгорание топлива, высокая температура, мало вредных выбросов, но сделать в домашних условиях практически невозможно. К тому же не всякое топливо можно использовать без предварительной обработки.
  2. Испарительное. Самый простой в сборке из подручного материала, но эффективность его мала, много отходов и загрязнений. Для разжигания и бесперебойной работы требуется дополнительное оборудование.
  3. Инжекторное. Наиболее приемлемый вариант для изготовления масляной горелки своими руками. Сравнительно несложная конструкция, проста в обслуживании, неприхотлива к топливу. Из недостатков основной — невозможность использовать в жилых помещениях.

В этом видео вы узнаете, как работает горелка на отработке:

Некоторые умельцы стараются приспособить для обогрева отработкой паяльные лампы, но чаще всего такие начинания оборачиваются сложными переделками и полным отказом от первоначального устройства горелки. Наибольшую популярность в последние годы получила мазутная горелка Бабингтона.

Роберт Бабингтон запатентовал своё изобретение в конце прошлого века с помощью одного из законов Мэрфи — сделать всё наоборот. Роберт не стал распылять топливо, выдувая его из сопла, а просто попробовал прогнать воздух через плёнку масла. У него получился маслянистый аэрозоль, который прекрасно горит. Не зря говорят, что всё гениальное просто.

Подготовка отработки для сжигания в котле

Отработанное жидкое топливо не только загрязненное, но и довольно клейкое. Это вызвано тем, что в первоначальный состав вносятся специальные присадки, обеспечивающие плотное прилипание тонкого слоя на трущихся плоскостях. Поэтому данные горелочные устройства должны функционировать с обязательным подогревом отработки, для увеличения текучести. Поскольку тягучее топливо не способно качественно перемешиваться с воздухом и не сможет пройти через форсуночное сопло.

Следующий элемент, который должен быть в конструкции горелочного устройства — надежная система зажигания газовоздушной среды. На практике, поджечь такой энергоноситель способна только электрическая искра или газовый факел.

И последнее важное конструктивное решение — наличие систем предварительной грубой и тонкой очистки отработанного масла. До того, как поступить в горелочное устройство, отработка должна пройти фильтрацию, сначала грубой очистки, где из нее удаляется крупный мусор, а затем тонкой, после которой устраняются мелкодисперсные взвешенные вещества, например, песок и глина

Немного о безопасной эксплуатации

Отопительные приборы, функционирующие на отработке, достаточно опасны в эксплуатации. Об этом нужно помнить всегда.

Чтобы не случилось беды, следует неукоснительно выполнять несколько простых правил:

  1. Помещение, где установлен отопительный прибор, должно быть оборудовано эффективной вентиляцией.
  2. Котел должен оснащаться грамотно спроектированным и выполненным дымоходом, удаляющим продукты сгорания без остатка. В нем обязательно должна быть заслонка.
  3. Участок прохода дымоотвода через кровлю выполняется посредством монтажа специального кожуха.
  4. Котел должен быть установлен в соответствии с требованиями пожарной безопасности.
  5. Хранение горючих и огнеопасных материалов вблизи от отопительного прибора строго запрещено.

К котлу на отработке, как и к любому другому отопительному прибору, нужно относится с вниманием. Вовремя проводить все необходимые профилактические работы, тогда проблем с эксплуатацией и ее безопасностью не возникнет

История появления горелок на отработанном моторном масле

Горелки на отработке получили массовое распространение в нашей стране во второй половине 20 века. Население искало недорогой способ обогрева помещений.

Использование отработки, которая не стоила практически ничего, было весьма выгодным по сравнению с покупкой угля, дров и даже торфа, не говоря об отоплении газом или электричеством. Из-под рук домашних мастеров выходили более или менее экономичные и безопасные устройства.

Принцип их действия напоминал широко известный керогаз, работавший на керосине. Керосин испарялся, а пары его сжигались в отдельной пиролизной камере.

Главной проблемой таких устройств была сильная копоть и резкий неприятный запах из-за неполного сгорания топлива. Чтобы избежать этого, топливо сначала разлагали на фракции при высокой температуре, а потом дожигали эти фракции по отдельности.

В 1969 году английский изобретатель Роберт Баббингтон получил патент на свою печь, первоначально предназначая ее для работы на солярке. По истечении срока действия патента конструкция стала доступна для повторения, как промышленными предприятиями, так и домашними мастерами. Самодельная горелка на отработанном масле конструкции Баббингтона намного экономичнее и безопаснее других конструкций горелок.

Принцип работы горелки на отработке и ее преимущества

Устройство и принцип работы такого устройства, определяется качественной характеристикой продуктами отработки, особенно вязкостью и уровнем принудительного подогрева.

Горелка выполняется из нескольких базовых элементов:

  1. Насос для перекачки отработки в испарительный блок либо камеру, осуществляющую предварительную подготовку жидкого энергоносителя.
  2. Фильтры грубой очистки топлива — удаляют из него все инородные вкрапления, загустевший мазут и иные взвешенные вещества: металл, дерево и камни.
  3. Испарительная камера, отвечает за подогрев топлива, для повышения качества распыла топлива и его интенсивного испарения. Для регулировки процесса нагрева в камере находится управляющее устройство, способное устанавливать температурный режим, в зависимости от разновидности топлива.
  4. Форсунка, где отработка смешивается с воздухом. После горелки топливовоздушная смесь в топку и где сжигается.

Достоинства горелочного устройства для топливной жидкой отработки:

  1. Простота тепловой конструкции, полное отсутствие движущихся элементов.
  2. Возможность изготовления своими силами в бытовых условиях.
  3. Доступность в интернет-сети необходимой технической информации по разным конструкциям, с точными чертежами и расчетами.
  4. Предельно низкая себестоимость выработки энергии из-за низких цен на отработку.
  5. Высочайшая энергоэффективность.
  6. Небольшие размеры горелки обеспечивают возможность встраивать модель в уже имеющиеся источники теплоснабжения без необходимости значимых реконструкций.
  7. Довольно высокий уровень противопожарной безопасности.

Советы по установке

Монтаж котла, использующего отработанное масло, практически не отличается от установки отопителей других типов. Есть одно преимущество: благодаря наличию турбонаддува и бездымному горению жидкого топлива дымоход необязательно задирать на 6—7 метров. Достаточно вывести оголовок дымоотвода из зоны ветрового подпора и поднять на высоту 4 м.

Касательно правильного монтажа дадим такие рекомендации:

  1. Котел и не защищенные изоляцией стальные дымоходы располагаются на расстоянии 0.5 м от горючих стен и других элементов деревянного дома. Минимальный отступ от несгораемых конструкций – 100 мм.
  2. Проход сквозь внешнюю стену и весь наружный участок газохода выполняйте утепленной трубой – сэндвичем, иначе будет много конденсата и сажи. Подробно технология устройства дымохода описывается в отдельном материале.
  3. Обязательно установите на подающей магистрали отопления группу безопасности.
  4. Организуйте в топочной хорошую вытяжку для удаления запахов. Забор воздуха на горение можно предусмотреть с улицы.
  5. Оснастите нагнетатель регулятором оборотов, а маслопровод – вентилем. Это позволит управлять мощностью теплогенератора вручную. Не путайте регулировочный вентиль с обычным краном, запорная арматура ставится на трубопроводы в любом случае.
  6. Сделайте примитивную автоматику аварийной остановки – поставьте на подачу термостат, отключающий вентилятор и масляный насос в случае перегрева теплоносителя.

Если отработка подается самотеком, то ради безопасности желательно поставить на топливную магистраль электрический отсекающий клапан. Одна тонкость: после аварийного отключения котел самостоятельно не запустится, придется разжигать масло вручную либо мастерить автоматический розжиг.

Работу котла очень желательно подстраховать на случай отключения электроэнергии. Автомобильный вентилятор, рассчитанный на напряжение 12 вольт, можно запитать от обычного аккумулятора, остальное оборудование – насосы, термостаты – через блок бесперебойного питания.

Качественные бренды горелок

Считается, что качество и надежность вне конкуренции обеспечивают североамериканские производители (США и Канада). Их продукцию устанавливают на промышленные отопители помещений. Из европейских популярны немецкие и австрийские фирмы в силу традиционной культуры производства. Китайские, корейские и польские изделия являются репликами промышленных горелок для подсобных помещений в домашнем хозяйстве. Они отличаются ценовой доступностью и многофункциональностью.

Nortec

Китайский лидер климатического оборудования предлагает бюджетные универсальные горелки серии WB. Источниками тепла служат жиры животного происхождения, печное топливо, отработка растительных и автомобильных масел, дизтопливо. Для перенастройки системы при смене вида используемых углеводородов достаточно отрегулировать механизм подачи воздуха в ручном режиме.


Nortec – универсальная горелка.

Особенности использования универсальных горелок фирмы Nortec:

  • запрещается применение бензина, растворителя, веществ, образующих при нагревании взрывоопасные смеси;
  • для облегчения запуска и обеспечения заявленного режима работы следует разбавлять масла дизельным топливом в пропорции 10:1;
  • не рекомендовано сжигание свежих, не бывших в работе нефтепродуктов.

Продукция сертифицирована.

Euronord

Китайский производитель выпускает горелки «Евронорд» для установки на стационарные и мобильные теплогенераторы и печи водяного отопления для закрытых помещений. Они оснащены компрессорным и вентиляторным оборудованием для подачи масла и воздуха. Линейка моделей представлена одноступенчатым типом горения от 16 до 230 кВт.

Преимущества продукции фирмы:

  • предварительная очистка топлива производится в фильтрационном сегменте, более удачном, чем фильтр, подобный автомобильному;
  • воздушная магистраль проходит по камере подогревания масла, что улучшает степень сгорания компонентов;
  • подогрев топлива является двухуровневым.

Производитель реализует продукцию с сертификатами безопасности и качества.

Euronord EcoLogic

Горелки «Евронорд Эколоджик» адаптированы для обогревательных конструкций мировых производителей благодаря унитарному посадочному месту, что облегчает монтажные и обслуживающие работы.


Euronord EcoLogic – горелка для обогревательных конструкций.

Рабочие механизмы и функциональные части доступны без снятия всего агрегата.

DanVex

Финский концерн DanV ex Oy (Osakeyhtio) предлагает российскому потребителю готовые к монтажу вентиляторно-компрессорные горелки в комплекте с компрессорами собственного производства. Приборы на жидком топливе DanVex предназначены для работы на отопительных агрегатах фирмы, но интегрируются в конструкции сторонних производителей при соответствии технических характеристик и размеров фланцев.

Olympia

Российская фирма «Олимпия» предлагает потребителю горелки на отработанном масле модельного ряда AL. Для бытовых нужд используют одноступенчатое устройство AL-4V мощностью от 15 до 45 кВт. В комплектацию включен плавающий топливозаборник с насосом и фильтром на кронштейне. Кислород нагнетается воздушным компрессором с давлением 2 бара. Горелка оснащена системой непрерывной продувки для предотвращения оплавления деталей при ее остановке. Подходят все сорта отработки и их смеси. Горелку устанавливают на различные типы жидкотопливных котлов и термогенераторов.


Olympia – горелка на отработанном масле.

«Ставпечь»

Котельный завод в г. Ставрополь производит тепловые приборы под торговым брендом Stavpech: котлы, калориферы, комплектующие и автоматику по приемлемой цене. Также он выпускает горелки «Гном» мощностью от 10 до 35 кВт.

Ее особенности:

  • топливо в камеру сжигания подается сжатым воздухом от компрессора;
  • масло нагревается ТЭНами топливного бачка и подогревателем в сопле;
  • подача первичного воздуха регулируется редуктором, вторичного – вентилятором;
  • сжигаются минеральное и синтетическое масла промышленного происхождения и растительное рапсовое, животные жиры и их смеси произвольной дозировки.

Изготавливаем теплогенератор из баллона

Первым делом подготовьте к свариванию газовые баллоны – удалите сферические части (не забудьте наполнить предварительно водой!) и отрежьте один сосуд по размеру, чтобы вместе они составили корпус требуемой высоты (1 м).

Вентиль выворачиваем трубным и гаечным ключом. Если не получается, то подпиливаем и аккуратно отбиваем молотком

Заготовьте остальные материалы, учитывая следующие рекомендации:

  • камеру сгорания и пламенную чашу лучше сделать из нержавеющей стали толщиной 1.5—3 мм (например, марки 12X18H12T);
  • если нержавейку отыскать не удалось, используйте черную сталь марки Ст3 — Ст20 от 4 мм толщиной;
  • трубку подачи отработанного масла тоже подберите нержавеющую;
  • толщина стенок жаровых труб – не менее 3.5 мм;
  • для герметизации верхней крышки подберите стальную полосу 40 х 4 мм (ободок) и асбестовый шнур;
  • подготовьте листовой металл 3 мм на изготовление ревизионного люка;
  • на теплообменник берите трубы с толщиной стенки минимум 4 мм.

Варианты изготовления чаш, устанавливаемых на дно отопительного агрегата

Процесс изготовления двухходового котла на отработке выглядит так:

  1. Нарежьте жаровые трубы Ø32 мм по размеру и сварите теплообменник, используя один баллон в качестве наружного кожуха, а трубу Ø150 мм – стенок камеры сгорания.
  2. Приделайте к теплообменнику подводящие патрубки системы водяного отопления.
  3. Во втором баллоне вырежьте отверстия под ревизионный люк и дымоходный патрубок. Приварите штуцер Ø114 мм и выполните горловину с крышкой из листовой стали.
  4. Сварите оба резервуара в один корпус. Сверху выполните обечайку из железной полосы – она послужит уплотнением крышки. Щель между кромками заполните асбестовым шнуром.
  5. Изготовьте дожигатель в соответствии с чертежом. Проделайте в полусферической крышке (в прошлом – торец баллона) отверстия для смотрового окна и установки дожигателя (по центру).
  6. Крышку оснастите ручками и заслонкой на окошке. Трубу дожигателя допускается приварить к ней наглухо либо прикрутить болтами с уплотнением асбестовым шнуром.

С нижнего торца перфорированная труба закрывается заглушкой, где проделано 4 отверстия – одно посередине, оставшиеся три – радиально. В центральное отверстие выводится трубка маслопровода и обваривается. Последний шаг – изготовление пламенной чаши котла, где будет гореть отработанное масло.

Нижняя (торцевая) часть дожигателя с 3 отверстиями Ø4 мм

По окончании сборки приварите к трубе–дожигателю колено с фланцем и установите «улитку». Чтобы наружная металлическая стенка водяной рубашки не теряла напрасно тепло и не обогревала помещение котельной, выполните изоляцию корпуса из негорючей базальтовой ваты. Простейший способ — примотать утеплитель шпагатом, а затем обернуть тонколистовым крашеным металлом.

Наружную обшивку теплогенератора можно сделать прямоугольной

Более наглядно процесс изготовления жидкотопливного котла продемонстрирован в следующем видео:

Принцип работы и виды конструкций

Поскольку в любом масле есть горючие вещества, их можно сжигать. Люди давно стараются максимально использовать это для своего блага, но решить эту задачу не так-то просто, особенно если сжигать стараются отработанное масло, в котором содержится много дополнительных составляющих. Есть три вида устройств для этой цели:

  1. Эжекционное. Очень эффективная система. Отличное сгорание топлива, высокая температура, мало вредных выбросов, но сделать в домашних условиях практически невозможно. К тому же не всякое топливо можно использовать без предварительной обработки.
  2. Испарительное. Самый простой в сборке из подручного материала, но эффективность его мала, много отходов и загрязнений. Для разжигания и бесперебойной работы требуется дополнительное оборудование.
  3. Инжекторное. Наиболее приемлемый вариант для изготовления масляной горелки своими руками. Сравнительно несложная конструкция, проста в обслуживании, неприхотлива к топливу. Из недостатков основной — невозможность использовать в жилых помещениях.

В этом видео вы узнаете, как работает горелка на отработке:

Некоторые умельцы стараются приспособить для обогрева отработкой паяльные лампы, но чаще всего такие начинания оборачиваются сложными переделками и полным отказом от первоначального устройства горелки. Наибольшую популярность в последние годы получила мазутная горелка Бабингтона.

Роберт Бабингтон запатентовал своё изобретение в конце прошлого века с помощью одного из законов Мэрфи — сделать всё наоборот. Роберт не стал распылять топливо, выдувая его из сопла, а просто попробовал прогнать воздух через плёнку масла. У него получился маслянистый аэрозоль, который прекрасно горит. Не зря говорят, что всё гениальное просто.

Заключение

Изготовить горелку своими руками достаточно просто. Но при этом необходимо соблюдать правила техники безопасности при работе с токарным станком и проведением слесарных операций. И кроме этого выполнять требования пожарной безопасности, так как все проводимые работы связаны с применением электроинструмента. Особенно нужно быть внимательными при выборе баллона для корпуса горелки. Он должен быть пуст, иначе при изготовлении в нем отверстий может возникнуть непредвиденная ситуация, которая чревата достаточно опасными для жизни мастера травмами.

Читайте далее:

Как сделать печь на отработке своими руками — чертеж и способы сборки

Вариант для гаражей и подсобных помещений — простая буржуйка на отработке

Чем отличается печь на отработке с водяным контуром от других устройств

Отопление углем — старый и проверенный способ обогрева

Новое «лицо» старых батарей

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
