Как собрать сэндвич дымоход

Как установить дымоход через крышу

При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это — при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.

Смещение трубы для прохода через потолочное перекрытие

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета. После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением

После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.

В потолке вырезается отверстие, которое отвечает пожарным нормам — 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).

Серый материал по периметру отверстия — минерит

В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.

Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант — насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.

Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.

Готовый потолочно-проходной узел (один из вариантов)

Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.

Как вывести дымоход через крышу — проход потолочного перекрытия и кровли

На правом фото выше проход через кровлю неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.

Правильный проход сэндвич-дымохода через кровлю

Далее, после настила кровельного материала, на трубу надевается мастер-флеш, юбке придается нужная форма (под форму кровельного материала).

Мастер-флэш для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»

Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».

Установленный на трубе мастер-флэш

К чему может привести некачественная установка

Зачастую, в перечень работ мастера- печника или монтажника газового или электрического обогревательного котла не включены работы по обустройству дымохода. Подразумевается, что проход дымоотводной трубы сквозь крышу закладывают на этапе строительства, или домовладелец смонтирует дымоход своими силами. Кажущаяся простота такой работы провоцирует хозяев отказываться от использования профессиональных мастеров- кровельщиков. Они не задумываются, к каким серьезным негативным последствиям может привести некачественный вывод дымохода на кровлю. Часто возникающие проблемы:

• сквозь плохо загерметизированный проход трубы сырость может попадать в кладку, со временем разрушая кирпичи и цементные швы;
• повышенная влажность самой трубы дымохода или соприкасающихся с ней элементов провоцирует усиленное распространение различных микроорганизмов, плесени, грибка. Споры некоторых из них могут представлять опасность для здоровья, и даже жизни человека. Если на трубе видны следы заражения, применять ее не рекомендуется, а в особых случаях необходимо полностью заменить всю систему дымоотведения;
• просачивание воды в местах прохода дымохода через элементы кровли, приводит к снижению свойств термоизоляции утеплителя на половину. Нужно понимать, что после высыхания такого слоя, изоляционные характеристики на прежний уровень уже не смогут вернуться;
• некачественно установленный дымоход влияет на долговечность материалов элементов кровли и стропильной системы. Проникающая влага ускоряет процессы гниения дерева, что приведет к разрушению силового каркаса;
• большие щели около прохода труб приводят к прекращению нормальной циркуляции теплого и холодного воздуха в помещении под крышей. Это приводит к дополнительным энергопотерям, а значит и к лишним затратам на обогрев;
• некачественная облицовка дымохода существенно портит внешний вид всего здания.

Над крышей поднимают не только дымоходы от печек, каминов и прочих твердотопливных устройств. Туда же выводят выхлопные трубы от газовых обогревателей, а также трубы вентиляции. При их монтаже применяют точно такие же методы, как и для печных труб.

Монтаж сэндвич системы для отвода дыма

Перед установкой конструкции необходимо тщательно ознакомиться с технической документацией, правилами техники безопасности.

Обязательно нужно выполнить все мероприятия по предотвращению возникновения пожара во время эксплуатации дымохода.

Перед покупкой необходимо просчитать все материалы, с учетом особенности планировки дома

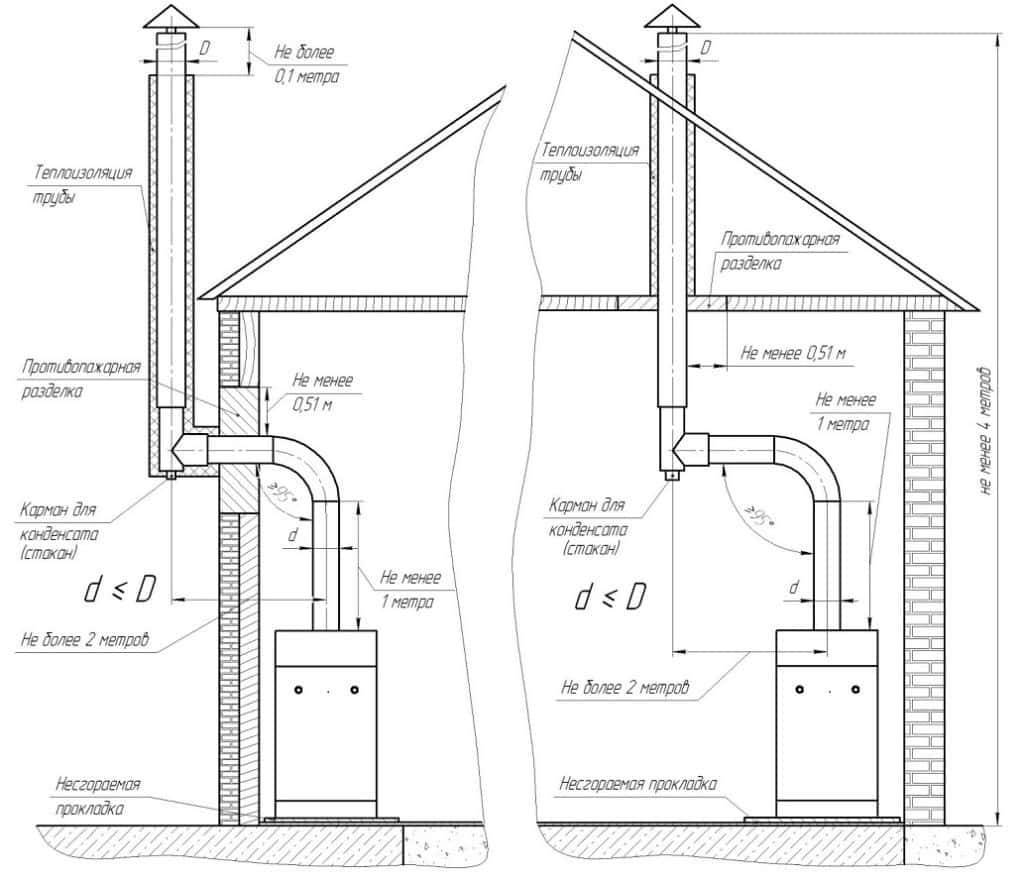

Схема монтажа сэндвич дымохода

Для того чтобы было легче представить как стоит правильно выполнять монтаж приведем схему.

Рисунок — Схема монтажа

Таким образом, если учитывать все требования и правила при расчете места расположения сэндвич дымохода, ее высоты и длины, то монтаж будет выполнен правильно.

Шаг 1 – сборка элементов дымоходной трубы

Установка конструкции всегда начинается снизу вверх. Сэндвич дымоходы запрещено подключать непосредственно к отопительному устройству.

К отопительному прибору никогда не присоединяют элемент сэндвич дымохода — сначала устанавливают одностенную трубу или адаптер

Сначала устанавливают специальный адаптер или одностенную стальную трубу длиной от полуметра.

Если запланировано выводить трубу сразу в стену, то монтируют горизонтальный отвод с небольшим уклоном 2°.

Адаптер предназначен для соединения разных участков дымоходной системы — одностенной и сэндвич трубы

Участок из не утепленной трубы может быть коротким, или длинным, если рассчитывают на большую отдачу тепла. Расположенные вблизи него стены и конструкции обязательно защищают экраном или кожухом.

Устанавливают его «по дыму», то есть, одевают сверху на патрубок отопительного устройства и дополнительно защищают стык жаростойким герметиком.

Сборка «по конденсату» не дает каплям влаги проникнуть внутрь системы утепления, из-за чего существенно снижаются его изоляционные свойства

К отопительному прибору элемент сендвич дымохода может присоединяться через адаптер — двухконтурную трубу, нижняя часть которой устанавливается «по дыму», а верхняя «по конденсату».

Все последующие трубы будут монтироваться «по конденсату», что исключит его просачивание и убережет от повреждения теплоизоляционного слоя.

Места абсолютно всех стыков скрепляют муфтами. Возле каждого стыка устанавливают хомут, предназначенный для крепления системы к стене.

Шаг 2 – прохождение потолочных и стеновых перекрытий

Даже тот факт, что сэндвич дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно сильно нагреваться. Поэтому запрещается размещать их без дополнительной изоляции вблизи возгораемых материалов (дерева, пластика и т. д.).

Места стыков сэндвич труб для дымоходов при их установке и эксплуатации не должны совпадать с проходом в перекрытии или стене.

Свободное пространство между перекрытием и трубой заполняют не возгораемой и не поддерживающей горение базальтовой ватой

Диаметр отверстия в стене или потолочном перекрытии прорезают на 250 мм больше, чем диаметр наружной трубы.

Делают его округлой или прямоугольной формы. В свободное пространство закладывают жаропрочный материал, который скрывают декоративными пластинами.

Узел прохода жаропрочный, он предотвращает деформацию дымохода при смещении конструкции здания — усадке, влажной и температурной деформации

Для прохождения через перекрытие и, особенно, через легко возгораемые материалы используют также специальный узел прохода. Между наружным контуром и внутренней поверхностью узла оставляют воздушный зазор.

При прохождении перекрытия или стены из слабо воспламеняющегося материала, можно использовать вместо узла прохода разгрузочную платформу. Она будет играть роль дополнительной опоры.

Шаг 3 – прохождение системы через кровлю

При выводе дымоходной трубы сквозь кровлю, нарушается ее герметичность. Чтобы укрепить трубу, отгородить ее от воспламеняемых элементов крыши и устранить возможность протечек в кровельном покрытии, используют специальные приспособления: конусные крызы, силиконовые уплотнители.

Эти детали имеют стандартизированные углы наклона, выбирают их, учитывая параметры кровли.

Силиконовый уплотнитель – мастер флеш значительно упрощает работы и помогает создать надежную защиту от протечек

Монтаж сэндвич-дымохода из нержавейки

Монтаж элементов металлического дымоход несложен, главное – соблюдать направление соединения элементов «по дыму» и «по конденсату». Что это значит? При топке печи дым поднимается вверх. Если на его пути встречается препятствие в виде пусть даже незначительной плоскости, образованной предыдущим элементом и обращенной вниз, твердые частицы дыма оседают на ней, и дымоход со временем засоряется. С конденсатом все наоборот: он стекает вниз, задерживаясь на ребрах элементов, направленных вверх, и проникает в утеплитель, ухудшая его теплоизоляционные и противопожарные свойства. Наглядно это видно на рисунке.

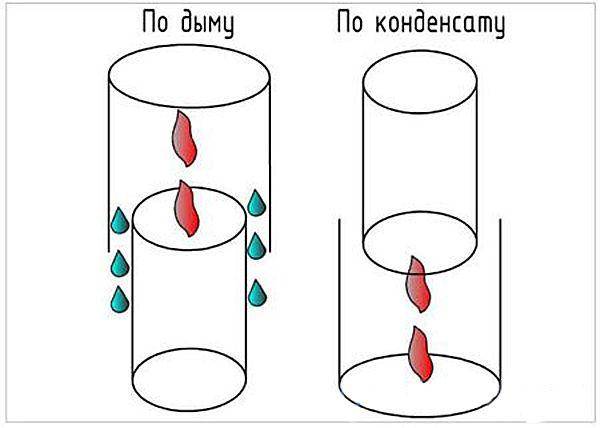

Сборка элементов дымохода «по дыму» и «по конденсату»

При работе обязательно используйте плотные перчатки – тонкий металл может порезать кожу. При установке элементов необходимо проверять их вертикальность с помощью уровня и следить, чтобы расстояние до неизолированных сгораемых конструкций не превышало 25 см для сэндвич-элементов и 60 см для одинарных труб.

Дымоход сэндвич из металла: последовательность монтажа

1. На выход дымосборника печи устанавливают одинарную металлическую трубу. Ее высота обуславливает теплоотдачу внутрь помещения. Трубу ставят «по дыму» – надевают на патрубок снаружи. До или после трубы ставят шибер, перекрывающий дымоход. Все стыки промазывают жаропрочным герметиком.

2. На одинарную трубу устанавливают стартовый сэндвич-дымоход: двойная труба, закрытая с нижнего торца. На нее впоследствии устанавливают сэндвич-трубы. Стартовый элемент монтируют на трубу «по дыму», надевают на трубу. Стыки также промазывают герметиком.

3. Начинают сборку дымохода из необходимых элементов, возможные элементы дымохода приведены на рисунке. Трубы и колена монтируют «по конденсату», то есть вставляют внутрь предыдущего элемента, чтобы стекающий конденсат не попадал в волокнистый утеплитель. Стыки также желательно промазывать герметиком.

Элементы сэндвич-дымохода из металла

4. При проходе через перекрытия используют разгрузочные платформы, а саму трубу через каждые два метра стягивают хомутами и крепят к жестким конструкциям. Лучше это делать в местах, где трубы соединяются, так придается дополнительная прочность всему дымоходу. От сгораемых конструкций трубу отделяют слоем базальтовой ваты, уложенной в специальный короб.

Проход дымохода через сгораемые конструкции

5. Для труб, имеющих много изгибов и ответвлений, обязательна установка ревизионных элементов с окном для чистки. Их устанавливают в местах с открытым доступом к трубе также «по конденсату».

6. Проход через кровлю и герметизацию выполняют с использованием специальной накладки – конусной крызы, и фартука. Верхнюю часть трубы оснащают оголовком или дефлектором.

7. При первой топке и нагреве трубы герметик затвердевает и создает дополнительную прочность и непроницаемость для дыма и конденсата.

«Плюсы» сэндвич дымоходов

Преимущества сэндвич-дымоходов из нержавеющих труб:

1. Простая оперативная установка.
2. Сравнительно небольшая (если сравнивать с каменными дымоходами).
3. Малый вес.

Нержавейка — это металл, который не боится коррозии, имеет длительный срок службы. Температура выходящих по трубе газов имеет прямую связь от вида котла, и топлива. Этот фактор также стоит учитывать при проектировании. Чем выше температура, тем больше нагрев трубы. Приведем базовых цифры нагрева труб от разных тепловых источников:

1. Печь, камин 340 — 660 градусов.
2. Банная печь 420 — 720 градусов.
3. Газовый котел 125 — 210 градусов.
4. Котел, работающий на угле 520 — 730 градусов.

Рекомендуется помнить, что древесина может иметь повышенную пожароопасность. Если элементы из дерева находятся вблизи отопительного прибора, они могут обуглиться и вспыхнуть уже при двухсот градусов по Цельсию. Если длительное время дерево регулярно подвергается большому нагреву, оно может воспламениться уже при 175 градусов. Подобную информацию следует учитывать во время разработки проекта и расчете труб из сэндвич дымохода, рекомендуется полностью исключить вероятность возникновения воспламенения. В монтаже подобных элементов нет мелочей, по статистике до восьмидесяти процентов всех пожаров в частных домовладениях происходит неверно спроектированных дымоходов.

Установка сэндвич-труб своими руками

Монтаж дымохода должен проходить по всем правилам, только тогда его эксплуатация будет долговечной и безопасной.

Основные правила по установке сэндвич-труб

Соблюдать необходимо следующие рекомендации специалистов:

1. Для обеспечения необходимой тяги общую длину канала следует делать не менее 5 метров.
2. Для герметизации стычных швов своими руками следует использовать материалы, рабочая температура которых не менее 1000 градусов.
3. Если высота дымохода будет от полутора и более метров, то нужно установить опорную мачту и использовать для прикрепления к ней хомуты-растяжки.
4. Над плоской кровлей труба должна возвышаться на 0,5 м.
5. Через каждые два метра дымоход должен усиливаться с помощью стеновых кронштейнов.
6. Участки стыковки труб с различными элементами в виде отводов и тройников укрепляются хомутами.
7. Идущий от печи участок конструкции не изолируется.
8. Перекрытия, балки, стены в местах, где по ним будет прокладываться труба, изолируются. При этом между поверхностями и дымоходом должен остаться зазор.
9. Для тройника устанавливается опорная площадка или консоль.
10. Верх конструкции защищается дефлектом, оголовком.

Чтобы обогрев был эффективным, большая часть дымохода должна находиться внутри помещения. Это позволит уменьшить разницу температур.

Сборка и монтаж дымохода из сэндвич-трубы внутри дома

Этапы монтажа:

1. На дымоходное отверстие печи устанавливается муфта, к которой крепится горизонтальный отрезок трубы или тройник. Элемент подбирается в зависимости от того, как будет проходить дальше дымоход.
2. Нижняя часть тройника закрывается заглушкой. При необходимости удаления сажи через определенный промежуток времени заглушка снимается.
3. Для прохода конструкции из сэндвич-трубы через потолок в нем проделывается отверстие. На вертикальную часть системы устанавливается патрубок-переходник. Со стороны улицы или чердака труба опускается в подготовленный проем и стыкуется с нижними модулями.
4. Зазор между перекрытием и дымоходом изолируется огнестойкими материалами. Необходимо знать, что запрещается стыковка элементов в местах, где они проходят через перекрытие.
5. На плоской крыше для предотвращения затекания влаги при таянии снега или дожде используется квадратный лист из оцинкованного материала. Его необходимо завести под покрытие и обработать края герметичными материалами.
6. На наклонных кровлях устанавливается бездекильная крыза — специальный проходной узел. Этот элемент из пластика изготавливается под определенный угол наклона. Существуют выполненные из эластичных материалов универсальные изделия. Они подходят для крыш с любым наклоном.
7. На верхнюю часть конструкции следует установить зонт-оголовок. Его роль заключается в защите трубы от осадков и мелкого мусора.

Монтаж дымохода из сэндвич-трубы своими руками закончен. Теперь можно приступить к маскировке оставшегося после проведения системы неприглядного вида. Например, отштукатурить и закрасить потолок.

Как правильно установить сэндвич-трубу снаружи дома?

Сборка и монтаж дымохода через стену своими руками производится в случае, если из-за конструктивных особенностей крыши в ней невозможно проделать отверстия. Кроме этого, такая установка сэкономит внутреннее пространство помещения.

Этапы работ:

1. На стартовую муфту устанавливается горизонтальный отрезок трубы. Если это будет необходимо, то для дальнейшего монтажа используется колено с углом поворота.
2. В стене, через которую будет проходить дымоход, вырезается техническое отверстие. Через него выводится очередной элемент конструкции. Зазоры заполняются теплоизоляционным материалом.
3. На выведенный наружу конец трубы надевается тройник, в нижней части которого должна быть глухая заглушка. Для надежности системы устанавливается опорная консоль.
4. На наружные поверхности стен с шагом в 1,5–2 метра крепятся кронштейны. Выбор крепежных элементов и способ монтажа полностью зависит от того, из какого материала построен дом.
5. Наращивая конструкцию, необходимо надевать кольца-обручи. Они являются частью кронштейна.
6. Если труба над крышей буде возвышаться больше, чем на полтора метра, то для стабильности и усиления дымохода из сэндвич-трубы устанавливается крепеж-растяжка.
7. К последнему элементу дымоходной системы крепится оголовок.

Компоновка

Важно в компоновке дымохода — это отсутствие стыков и соприкосновением с остальными блоками. Дымоход непосредственно монтируется в патрубок металлический, он сделан в виде короба

Важен такой параметр как толщина, он должна превышать толщину перекрытия не более чем на восемь сантиметров. Система дымоудаления важна, ее следует рассчитывать еще при проектировании объекта. Соединение труб также существенный элемент, о котором следует знать. Есть два вида компоновки:

• по дыму;
• по конденсату.

При монтаже «по дыму» нижняя часть трубы инсталлируется в элемент верхнего колена. При такой комбинации раскаленные газы, не встречая никаких препятствий, движутся вверх беспрепятственно вдоль внутренней поверхности трубы. При втором варианте стыковки внутренний элемент инсталлируется в нижнюю часть. При такой компоновке весь конденсат стекает вниз. Обычно все дымоходы (с учетом появления конденсата) монтируются на инновационных газовых агрегатах. Исходящая температура исходящих продуктов не превышает 200 градусов по Цельсию.

В качестве примера, можно упомянуть: в печах, которые сделаны из металлических листов («буржуйки») температура сжигания составляет порядка 300 градусов по Цельсию, влага выделяется уже при ста градусах. При разогреве устройства, образуется пар, он оседает на внутренние и камеры, образуются капли, которые затем скатываются вниз в специальный сборник. Монтаж дымохода конструкций «сэндвич» рациональнее всего монтировать с учетом появления обильного конденсата.

Переход дымоотводящей конструкции через стену

Монтаж сэндвич трубы, проходящей через ограждающую конструкцию, производится в определенной последовательности:

1. В месте, где запроектирован переход, разбирают небольшой участок и хорошо укрепляют. Это делают с целью обеспечения надежной фиксации дымохода. Для укрепления стенок задействуют особые элементы — их продаются в специализированных магазинах. Можно пользоваться брусками.
2. К подготовленному отверстию прикрепляют кронштейн, снабженный полозьями, которые предназначаются для обеспечения беспрепятственного прохождения трубы через стенку.
3. К кронштейну прикрепляют переходник или тройник – к нему потом подсоединяют сэндвич трубы.
4. Сначала место расположения дымохода в стене отделывают фанерой, потом на нее прикрепляют лист асбеста, а уже поверх него укладывают отрезок оцинкованного металла. Для защиты крепежных деталей от коррозийных процессов, их покрывают лаком для обработки металлических поверхностей.

Конструктивное решение дымоходов

По своему конструктивному решению дымоходы из нержавеющей стали подразделяются на одностенные и двустенные. Последние достаточно часто называют еще сэндвич. Одностенные изделия применяются в качестве дополнения на уже имеющихся кирпичных каналах. Они будут защищать дымоход от агрессивного воздействия конденсата, являющегося побочным продуктом работы отопительного оборудования. Такие изделия используются при монтаже канала внутри отапливаемого помещения, а также в качестве вставки в имеющийся кирпичный дымоход газового или твердотопливного котла, камина, печи.

Одностенные дымоходы из нержавеющей стали

Двустенные или сэндвич конструкции повсеместно используются для обустройства системы отвода отработанных газов. Эти элементы дымохода из нержавеющей стали являются утепленными, поэтому могут устанавливаться на открытом воздухе. Их основа – изолированные трубы: внутренняя и внешняя, выполняющая роль кожуха. Между ними прокладывается 30-35 см слой базальтовой минеральной ваты, обладающей низким коэффициентом теплопроводности и способной выдержать высокотемпературное воздействие вплоть до 10000С. Такие свойства минимизируют вероятность появление агрессивного конденсата. Благодаря наличию теплоизоляционного слоя температура уходящих газов остается очень высокая вплоть до самой верхней точки сети, что является залогом эффективной тяги зимой.

Двустенные дымоходы из нержавейки

Элементы дымохода из нержавеющей стали могут выполняться в форме сегментарных колец, придающих системе повышенную прочность и жесткость. А еще оно центрирует между собой трубы из стали и практически не проводит тепло. Прокладка минеральной изоляции осуществляется на этапе производства дымоходов из нержавейки, поэтому человеку, купившему сэндвич-конструкцию, останется лишь выполнить ее монтаж. Согласно отзывам потребителей такие устройства из стали отличаются долговечностью и пожаробезопасностью.

Виды и конструкции стальных дымоходов

Дымовые трубы производятся из следующих типов стали:

• Легированной (с эмалевым покрытием и без).
• Зеркальной нержавейки.
• Оцинкованной.

Стальные дымоходы бывают 2 моделей:

Одностенные (однотрубные). Простые жёсткие или гибкие гофрированные трубы и фасонные элементы к ним толщиной в одну стенку (0,5 – 1,5 мм) способны выдерживать нагрев до 1100⁰C. Преимущественно используются в качестве вкладышей в кирпичные дымоходные шахты. Могут выступать и в роли самостоятельного конструктивного элемента, однако в данном случае потребуется проведение дополнительных работ по их термоизоляции и утеплению.

Двустенные (двухтрубные). Так называемые сэндвич-дымоходы или коаксиальные состоят из двух труб разного диаметра и, как правило, разного уровня термоустойчивости, вставленных одна в другую.

Пространство между ними заполняется огнестойким изоляционным материалом (чаще всего базальтовой минеральной ватой), выполняющим несколько функций:

1. Утепление трубопровода при его размещении на улице.
2. Предотвращение образования конденсата.
3. Обеспечение нормального уровня тяги.

Отличаются более длительным периодом эксплуатации, а также самобытностью и эстетичностью, что избавляет от необходимости их закрытия декоративным кожухом.

Различаются дымоходы и по типу конструкционного решения:

Расположение дымоходного контура внутри или снаружи помещения. Размещение дымоотвода в доме более трудоёмкий процесс, предполагающий его прокладку сквозь перекрытия и вывод через кровлю. Во многом такая концепция оправдана большим коэффициентом теплосбережения, возможностью обустроить самую простую и более эффективную прямую строго вертикальную конфигурацию. Однако этот способ самый пожароопасный, кроме того труба съедает полезную площадь в комнатах, через которые она проходит.

Вывод трубы на улицу через отверстие в стене дома и крепление к фасаду посредством кронштейнов существенно снижает индекс пожароопасности. Однако в данном случае потребуется проведение дополнительных работ по утеплению контура, а в районах с сильными морозами возникает необходимость строительства внешней кирпичной шахты в качестве комплементарного утепляющего кожуха.

По углу наклона контура на: прямостоящие (строго вертикальные), наклонные и содержащие горизонтальные участки. Самой эффективной признаётся первый вариант. Наклоны и горизонтальные плоскости ухудшают тягу в контуре, поэтому их установка должна осуществляться в строгом соответствии со строительными нормативами.

По форме дымоходы могут быть круглыми, овальными, квадратными и прямоугольными. Наилучшим считается круглое сечение, обладающее превосходными аэродинамическими характеристиками. Квадратные и прямоугольные форматы способствуют снижению скорости движения воздушной массы внутри контура из-за образования в углах завихрений. Кроме того именно по углам откладывается большее количество сажи.

Как обойти перекрытия

Часто возникают такие ситуации, когда траектория вывода трубы для дымохода на поверхность совпадает с местами нахождения ограждающих конструкций. Обойти их можно с помощью короба, имеющего отверстия, куда необходимо вставить патрубок.

Толщина полого изделия на 7 см должна превышать соответствующую величину перекрытия, что обеспечивает защиту от возгорания. Для полной безопасности короб прочно крепится к ограждающей конструкции.

В патрубке стыков быть не должно. Прежде чем самостоятельно установить разделительный короб, необходимо с помощью маркера выполнить разметку. Именно на этом моменте очень актуальна поговорка «Семь раз отмерь – один раз отрежь».

Только после выбора подходящего короба и правильного расположения канала можно приступать к проделыванию отверстий в перекрытии.

Из каких частей состоит уличный дымоход?

Как уже было сказано, самые популярные и самые надежные из уличных – это сендвич-дымоходы. Стандартная гильза для прохода труб должна выводиться через дерево с особенно тщательной огнезащитой, которую может обеспечить только сендвич-технология. При этом в месте перехода через стену никаких стыков труб не должно быть! Итак, из каких частей состоит обычно уличный дымоход, который выводят через стену? Это:

• Трубы;
• Тройники;
• Колено для изгиба трубопровода в нужном направлении;
• Опора для дымохода;
• Хомуты. Расстояние между хомутами при креплении к стене: 60-100 см;
• Тройник с ревизией, т.е. дверкой для прочистки дымохода;
• Сборник конденсата с носиком за его удаления.

Сборка сэндвич-трубы

Перед установкой системы необходимо правильно ее собрать:

Возведение дымохода начинается с печи. Первое звено соединяется с отопительным устройством и закрывается заглушкой. Делается это для предотвращения перегрева и организации теплоизоляции.
Трубы вставляются друг в друга, начиная с конца, имеющего меньший диаметр

Следует обратить внимание на сборку звеньев, которая должна осуществляться так, чтобы не создавать препятствий для стекания имеющегося конденсата.

Далее производится соединение не только наружных, но и внутренних труб. Сразу сделать это довольно проблематично, но можно воспользоваться более простым способом: сначала на 15 см выпускаются и соединяются внутренние трубы, затем внешние.
Образовавшийся в результате стык усиливается

Это место обматывается хомутом, сделанным из цинка, затем стягивается болтами, проволокой или гайками.
В завершение рекомендуется обмотка дымоходной трубы герметиком, способным выдерживать температуру в 1000 градусов.

На этом работа по сборке сэндвич-системы закончена. Для крепления тройника, зонта, наконечника и угла можно воспользоваться этим же принципом работы. Фиксация дымохода к стене осуществляется с помощью кронштейнов. Расстояние между ними должно составлять около 2 м.

Крепление мест, где находится тройник, производится с помощью кронштейнов, что способствует снижению нагрузки. При необходимости можно использовать и горизонтальные звенья дымохода. Размер их должен быть в пределах 1 м.

Следует помнить о том, что при производстве любая сэндвич-труба оклеивается пленкой. Ее требуется удалить сразу после завершения сборки изделия.

Если возникает необходимость установки дымохода внутри коробки или между стенами, с внешней стороны боковой конструкции проделываются два окошка размерами 150 см².

Одно отверстие должно располагаться вверху, а другое – внизу

В случае когда речь идет о закрытой отступке, важно, чтобы собираемый пол был изготовлен из невоспламеняющегося материала
