Установка трубы в баню через кровлю: как сделать проход через крышу для дымохода

Преимущества и недостатки кирпичных дымоходов

Начнем с преимуществ кирпичных дымоотводных труб:

  • Основной из них – длительный срок эксплуатации. Можно привести много примеров, в которых дымоходы из кирпича прослужили уже более 1000 лет.
  • Теплопроводность и теплоемкость кирпича позволяет дымоотводу выступать в качестве дополнительного отопительного элемента. Это актуально в домах в несколько этажей, особенно для мансарды.
  • Эстетические качества кирпича надо также поставить в категории «плюсов» этого вида конструкции. Этот строительный материал прекрасно впишется в любой дизайн интерьера дома.

Кирпичный дымоход в интерьере частного домаИсточник orchardo.ru

В принципе, на этом преимущества заканчиваются. Остальное только минусы:

  • Сложность кладки печной трубы над крышей и по всей остальной высоте.
  • Возведение кирпичной конструкции занимает много времени.
  • Это тяжелое сооружения, под которое нужно залить прочное и надежное основание. А это дополнительные затраты.
  • Если печь с дымоходом возводится в уже эксплуатируемом здании, то придется проводить перестройку многих помещений с проделыванием отверстий в перекрытиях и кровле.
  • Кирпичные дымоходы нельзя эксплуатировать над печами, угарные газы которых имеют низкую температуру. К примеру, над пиролизными котлами. Потому что внутри трубы будет образовываться кислотный конденсат, который просто «разъест» кирпич, приведя его в негодное состояние. А это не так далеко от разрушения дымохода.
  • Большая конструкция в сечении занимает достаточно большое пространство в комнате.
  • Прямоугольная форма внутреннего сечения шахты – это не самый лучший вариант. По круглому сечению дым и газы отходят лучше, а значит, и тяга у таких дымоходов лучше. В частных домах собрать трубы круглого сечения не получится.

Прямоугольное сечение – не лучший вариант для отведения угарных газовИсточник mosnovosty.ru

Надо отметить, что самый сложный момент – это проход конструкции из кирпичей сквозь перекрытие постройки и кровельное покрытие. Здесь приходится учитывать требования СНиПа и правил пожарной безопасности. Главное – грамотно провести изоляцию, особенно это касается узлов здания, сооруженных из горючих материалов. А это обычно стропильная система крыши.

Инструменты и материалы

Скажем сразу, что такая работа не самая легкая, так как турбодефлектор имеет сложную конструкцию. Чтобы воплотить все в жизнь, нужны такие инструменты и материалы:

  • лист оцинкованной или нержавеющей стали;
  • болты, заклепки, хомуты и гайки;
  • электрическая дрель;
  • ножницы для работы по металлу;
  • линейка, карандаш и циркуль;
  • чертило;
  • сварочный аппарат;
  • несколько листков картона;
  • обычные ножницы.

Как именно изготовить его своими руками, вы увидите из данного видео:

Основная задача – сделать посадочную часть нужного диаметра. После чего к ней привариваются пластины с трубкой посередине, куда и будет установлена вращающаяся часть. Из листков стали по шаблону формируются лопасти, которые присоединяются к конструкции, формируя турбодефлектор. Весь процесс и детали наглядно изображены на видео.

Требования к дымоходам

Есть два основных требования к дымоходу:

  1. Он должен эффективно работать, удаляя продукты сгорания быстро и полностью. Для этого рассчитывают диаметр и длину трубы для конкретной печи. Печь в бане имеет простое устройство с прямым выводом продуктов сгорания (в отличие от комнатной печи, где для максимальной теплоотдачи дымоход имеет извилистые проходы – колодцы). Неэффективный дымоотвод грозит накоплением угарного газа, что является смертельно опасным для человека.
  2. Он должен быть безопасен. Все участки трубы изолируют от стен, потолка, кровли, в зависимости от того как монтируют дымоотведение. Требования пожарной безопасности включают в себя жесткие нормы по расстоянию от легко воспламеняющихся конструкций, соседних строений.

Дополнительные требования заключаются в качественной гидро и теплоизоляции трубы от перепадов температуры и воздействия внешней среды. Для соблюдения всех вышеизложенных требований к дымоходам разработаны нормы и правила монтажа, где указаны точные размеры и расстояния, которые соблюдают на этапе изготовления проекта дымоотвода.

Примыкание квадратной трубы на шиферной крыше

Квадратную или прямоугольную трубу для отведения дыма обычно делают из кирпича. Раньше в месте примыкания её к поверхности с внешней стороны делали утолщение, что позволяло выполнять герметизацию выходного отверстия.

Сейчас по периметру делают фартук в виде возвышенности из цементно-песчаной смеси. Это сооружение называется «выдра». Перед этим щель стыка между шифером и дымоотводом закрывают изогнутыми стальными полосками. Одна сторона изгиба примыкает к кирпичной стенке, а вторая – к поверхности. Такой оклад из стали крепится по всей окружности трубы. Сверху он заливается раствором, изготовленным из смеси цемента с песком. Чтобы раствор не растекался, по краям площадки делают бортики. Для этого используется картон, обернутый полиэтиленовой пленкой или планки из дерева. После застывания смеси бортики убираются.

Уровень застывшей смеси должен быть выше уровня кровли. Для отвода стекающей с конька воды с его стороны на цементно-песчаном фартуке сооружается выступ с уклоном.

При установке дымовой трубы возникают проблемы с образовавшимися зазорами в крыше, которые необходимо устранять. Этот процесс включает в себя гидроизоляцию и заделку пространства вокруг трубы специальными материалами.

Как сделать проход трубы через потолок и крышу: пошаговое руководство от мастера

Шаг 1

Начальный этап монтажа:

  • подключение к выходному патрубку тройника;
  • подсоединение горизонтального или вертикального участка без утепления, перехода от неутепленного участка трубы к утепленному;
  • установка снизу элемента с ревизией и емкости для стока конденсата.

Участок без утепления монтируется обязательно – в месте выхода дымовых газов из топки очень высокая температура, любой утеплитель просто спечется и повредит трубу. Нередко в этом месте требуется установка каменки, змеевика или емкости для нагрева воды – для отбора и рационального использования тепла отходящих газов. Стену бани из горючих материалов вблизи печи и дымопровода закрывают негорючими материалами – камнем, плиткой, минеритом.

Труба крепится к стене специальными хомутами или кронштейнами, нижняя часть трубы также крепится к стене (можно ее поставить на специальную подставку). Расстояние между фиксаторами не должно превышать 1 м, желательно сделать его поменьше – 0,5–0,7 м.

Элементы просто вставляют друг в друга, место соединения фиксируют обжимным хомутом. Перед соединением двух труб на место стыка наносится специальный герметик.

Шаг 2

В потолочном перекрытии бани прорезаются или пробиваются отверстия перфоратором или болгаркой. Крепится нижний фланец проходного узла, проводится труба (или сэндвич-конструкция), укладывается утеплитель, на перекрытие устанавливается верхний фланец проходного узла и крепится к конструкциям потолка (изредка к кронштейну). Этап завершается установкой трубы на чердаке.

Шаг 3

Отверстие в крыше бани прорезается так же, как в потолке. Крайне нежелательно при выводе трубы через крышу разрезать стропила, поэтому при проектировании места установки каменки и места прохода дымопровода следует учесть это обстоятельство: изогнутый и отведенный в сторону дымоход может ухудшить тягу. В любом случае до устройства дымовой трубы необходимо начертить схему размещения печи и трубы в бане с учетом оптимального прохождения всех конструкций потолка и крыши.

К нижней стороне крыши крепится подкрышный лист. Сверху фиксируется крышная разделка – разгрузочная платформа с конусом. Через разделку проводится дымоход, разделка внутри заполняется утеплителем. Стык разделки и трубы прикрывается конусовидным фартуком. Для герметизации всех стыков применяется силиконовый герметик – он выдерживает температуру на поверхности трубы.

Верх разделки прикрывают листом оцинковки или кровельным материалом, под низ заводят кровельный материал.

Шаг 4

В последнюю очередь устанавливают мастер-флеш – эластичное приспособление из качественной долговечной резины EDPM или силикона. Силикон менее устойчив к ультрафиолету, поэтому мастер-флеш желательно прикрыть стальным колпаком. Крепят мастер-флеш саморезами, их вкручивают в алюминиевую полосу по периметру флеша. Все стыки герметизируют. Обычно крышу под мастер-флешем покрывают оцинкованной сталью – чтобы он плотно прилегал и хорошо герметизировал крышную разделку.

Используемые материалы

В магазинах много материалов для гидроизоляции труб, но традиционно используется три вида.

Распространенные разновидности минеральных ват — каменная или стекловата. Продаются в виде рулонов или плит разной ширины и толщины. Ватные изоляты обладают:

  1. Звукоизоляция. Неравномерная структура, представляющая набор тупиковых коридоров, хорошо поглощает звук, не давая ему выйти наружу. Их используют в помещениях для записи звука, в домах и для изоляции крыш. Актуально, если крыша из листового материала. Обложив проход трубы через крышу из профнастила можно значительно снизить шум дождя.
  2. Низкая плотность материала.
  3. Плотное прилегание к поверхностям. Особенно актуально, если крыша имеет фигурный профиль и более плотные материалы не способны обеспечить прилегание.
  4. Низкая теплоемкость. Прослойка не даст кирпичу проводить тепло, поэтому температура в помещении не будет падать.
  5. Стойкость к механическим повреждениям. При ударах, постоянных вибрациях, даже намеренных колющих воздействиях она не портится. Если произойдет разрыв, достаточно просто прижать две части друг к другу. Тончайшие волокна переплетутся и станут одним целым.
  6. Электроизоляция. Если под крышей проведена электрика, можно не беспокоиться из-за замыканий.
  7. Химическая нейтральность. Кислоты, смолы, клеи не смогут расплавить или разложить вату.

Рулонные фильтры

Муллитокремнезистая смесь, которая пропитывает волокна. Фильтр продается рулонами и имеет следующие плюсы:

  1. Гибкость. Можно сгибать под любым углом. По консистенции напоминает вату. Податливый и удобный, не требует прогрева и прореза для сгиба. Легко устанавливается на фигурные крыши.
  2. Любые клеи. Многие изоляты чувствительны к клеевым составам. Многие требуют только органические клеи, но фильтр хорошо крепится и на неорганический. Не растворяется и не склеивается.
  3. Легки в раскройке. Чтобы произвести раскрой, достаточно ножниц или канцелярского ножа. Возможно резать строительным резаком.
  4. Плотно фиксируются.

Асбестовые и каолиновые плиты

По составу сход с предыдущими материалами. В последнее время асбест используют редко из-за высокой канцерогенности. То есть, постоянное вдыхание его пыли может привести к раку. Но, в случае с гидроизоляцией трубы на крыше, он не сможет попадать в воздух и вредить здоровью.

Причины протечек

На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:

  • Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
  • Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
  • Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
  • Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.

Устройство прохода трубы через крышу

Обратите внимание! Качественная отделка стыка между профнастилом и печной или вентиляционной трубой считается залогом длительной эксплуатации, надежности кровельного покрытия. Чтобы заделать этот шов используют силиконовый герметик, фартук из оцинкованной стали, самоклеящиеся гидроизоляционные ленты, силиконовые или каучуковые эластичные проходки

Виды дымоходов

Дымоотводящие конструкции, как наружная, так и внутренняя, могут выполняться из различных материалов и их комбинаций:

  • Одноконтурная дымовая труба. Используют стальные оцинкованные или нержавеющие трубы, реже – асбестоцементные. Этот вид дымохода монтируют только внутри бани, так как дымовой канал без утепления и внешнего кожуха на улице быстро остывает, обрастает сажевыми отложениями и не может поддерживать хорошую тягу. Особенно много сажи откладывается на асбестоцементных трубах. При этом для одноконтурного дымохода не нужен дополнительный фундамент, а его возведение не потребует больших затрат ни на расходные материалы, ни на монтаж.
  • Кирпичная дымовая шахта. Дешевый и очень популярный вид дымоотвода. Кирпич нагревается и продолжительное время отдает тепло помещению, при этом его поверхность более надежна с точки зрения пожарной безопасности. Однако возведение кирпичной конструкции – это полноценные строительные работы, требующие определенных навыков и существенных временных и трудозатрат. Конструкция получается громоздкой и тяжелой, поэтому для нее обязательно обустраивают фундамент. Кроме того, на внутренней шершавой поверхности шахты оседает конденсат, разрушающий кладку, и образуется сажа, из-за чего дымоход приходится часто прочищать.
  • Сэндвич-дымоход. Можно купить набор готовых секций для сборки дымоотвода, каждая секция состоит из двух труб и негорючей теплоизоляционной прослойки. Трубы могут быть изготовлены из оцинкованной или нержавеющей стали или из жаропрочной керамики. Монтаж напоминает сборку конструктора и не занимает много времени, а готовый дымоход менее опасен, чем одноконтурный, хотя тоже может использоваться в качестве источника тепла. Благодаря утеплению дым внутри трубы медленнее остывает, сажа и конденсат меньше оседают на стенках, поэтому дымоход обеспечивает хорошую тягу и реже нуждается в прочистке.

Методы прочистки

После установки дымохода в бане через потолок нужно понять, как его правильно прочищать. Со временем на внутренних стенках скапливается сажа. Если в банных помещениях появился неприятных запах, ухудшилась тяга, значит требуется прочистка системы. Методы прочистки:

  1. Протопка печи определенным видом дров. Лучше использовать осину. Топить такими дровами нужно два раза за год.
  2. Механический способ очистки. До его проведения необходимо затянуть топочную дверцу плотной тканью, закрыть окна, двери. Мебель лучше накрыть пленкой. Очистка выполняется жесткой щеткой, скребком. Начинать следует с крыши.

Невозможно представить баню без дымохода, если печь топится дровами. Без него помещения заполнятся дымом. Дымоход собирается из отдельных элементов, которые соединяются между собой. Места соединений покрываются жаростойким герметиком, который обеспечит высокий показатель герметичности. Прежде чем покупать трубы необходимо рассчитать оптимальный диаметр. Он зависит от мощности печного оборудования.

Место примыкания трубы, проведенной через проход в скате на крыше

К сожалению, не всегда планировка дома позволяет провести вывод трубы через конек на крыше, а соответственно и сделать проход в нем. Поэтому остается другой вариант – проход через профнастил на скате кровли. И этот вариант, как показывает практика, самый сложный в плане проведения гидроизоляционных и защитных работ.

Начнем с того, что основная задача состоит в том, чтобы правильно установить верхнюю часть фартука. Поэтому основное требование – это установить данный элемент под профнастил.

Внимание! Если верхняя плоскость трубы имеет размер больше 80 см, то на него необходимо установить фасонный фартук, в котором есть такая часть, как разуклонка

Вывод печной трубы через перекрытие

Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.

Круглой металлической

Весь процесс разбит на несколько этапов:

  1. Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
  2. По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
  3. Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
  4. Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
  5. Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.

    Схема прохода

    Этапы работ по выводу стального дымохода через перекрытие

Важно! При установке патрубка стального дымохода обязательно учитываем общее направление стыков. Внутри здания их принято вести «по дыму». Верхняя труба одевается на нижнюю, так дым не сможет выйти наружу даже при забитом дымоходе

Верхняя труба одевается на нижнюю, так дым не сможет выйти наружу даже при забитом дымоходе.

Кирпичного дымохода

Здесь все намного сложнее:

  1. Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
  2. В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
  3. Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
  4. Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.

Схема вывода кирпичного дымохода через перекрытие и крышу дома

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

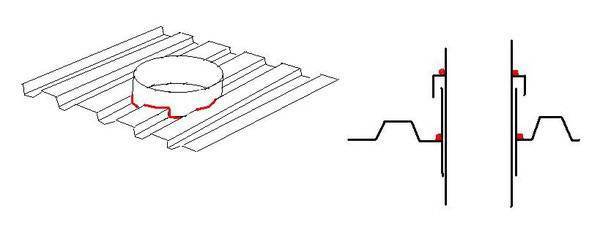

Схема вывода дымохода через крышу из профнастила

  • Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
  • Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
  • Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
  • Чтобы обеспечить хорошую тягу, системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи

Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите. Монтируют металлический короб, который соединит трубу со стропилами

Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см

Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

Схема врезки трубы на крыше из профнастила

  • Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
  • В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
  • Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.

  • Надставляют дымоход новыми сегментами до необходимой высоты, стягивая места соединений хомутами из оцинкованной стали.
  • После этого остается только навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает резиновый уплотнитель и короб.

Установка декоративного наружного фартука

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.
