Способы монтажа
Есть два способа вывести дымоход наружу. Первый — провести трубу через стену, а потом по наружной стене поднять до требуемого уровня. Второй — вверх, через потолок и кровлю. И тот и другой неидеальны.
Если дымоход оказывается на улице, из-за перепада температур в нем активно образуется конденсат. Потому в нижней части дымохода обязательно устанавливается тройник с конденсатосборником (стаканом) и прочистным отверстием. Этот узел позволяет проводить обслуживание дымохода без особого труда: стакан откручивается, конденсат сливается. Также без проблем периодически сбивается сажа — через прочистное отверстие можно запустить специальный ершик для дымохода.
Примерная схема прохода трубы дымохода через стену и кровлю
Если дымоход будет выводиться через крышу, нужны будут несколько проходных узлов — по количеству перекрытий. Если дом одноэтажный, потребуется один проход через потолок, а второй — через кровлю. Также надо будет мастер флэш или фартук для круглой трубы из оцинковки.
Монтаж сэндвич-дымохода на улице требует наличия только одного проходного узла — через стену. Зато необходимо будет крепить его к стене каждые 1,5-2 метра. Если стены здания горючие (деревянный дом или каркасник), стены в обязательном порядке защищаются негорючим экраном.
По дыму или конденсату

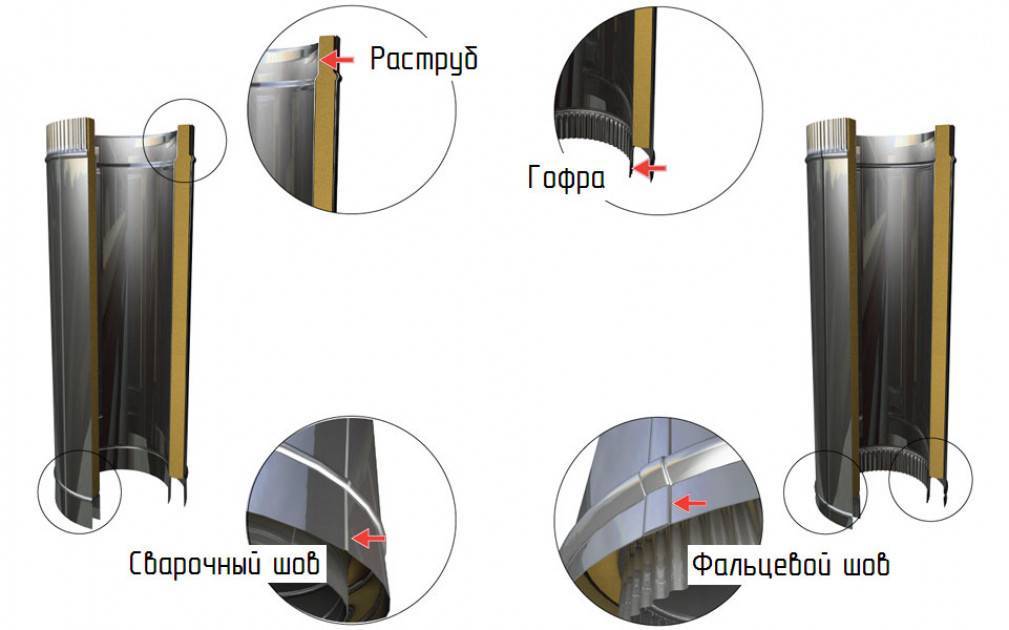

Типы сборки сэндвич труб Как уже говорили выше, одна сторона сэндвич трубы чуть шире, вторая — чуть уже. За счет этой разницы в диаметре модули соединяются один с другим. Если более широкий конец оказывается повернутым вверх (на рисунке справа), сборка называется «по конденсату». При таком способе монтажа капли конденсата беспрепятственно стекают вниз. Недостаток этого метода — при недостаточной герметизации стыков дым может просачиваться в микротрещины. Данный вид монтажа сэндвич-дымохода используют при выводе трубы через стену. Тут как раз и требуется свободное стекание конденсата, а небольшие утечки дыма нестрашны — они на улице некритичны.
Если вверх оказывается повернут более узкий край, второй элемент надевается на него сверху более широкой частью. Такой тип сборки называется «по дыму» (на рисунке слева). В этом случае стекающий по стенке конденсат может просочиться через недостаточно хорошо заделанный стык. Зато дым проходит свободно. Данный тип сборки используется, если труба идет внутри помещения (выводится через крышу). Текущий по трубе конденсат, конечно, портит внешний вид, но он не так опасен, как просачивающиеся в помещение дымовые газы. Тем более, что при хорошей герметизации стыков и конденсат не просочится.
Для того чтобы соединение модулей сэндвич дымохода было надежным, каждое из них обычно промазывается термостойким герметиком, а затем еще стягивается хомутом.
Как установить дымоход через крышу
При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это — при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.
Смещение трубы для прохода через потолочное перекрытие
Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета. После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением
После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.
В потолке вырезается отверстие, которое отвечает пожарным нормам — 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).
Серый материал по периметру отверстия — минерит
В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.

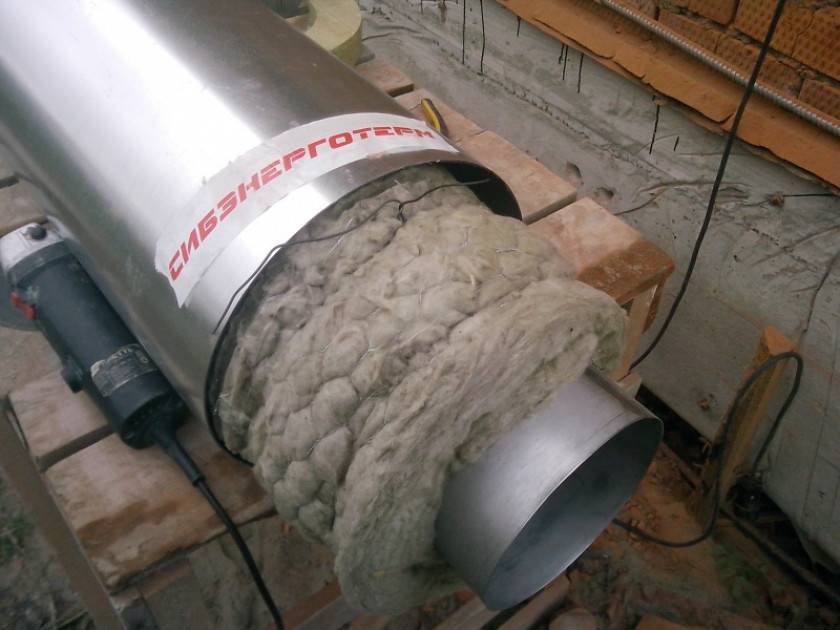

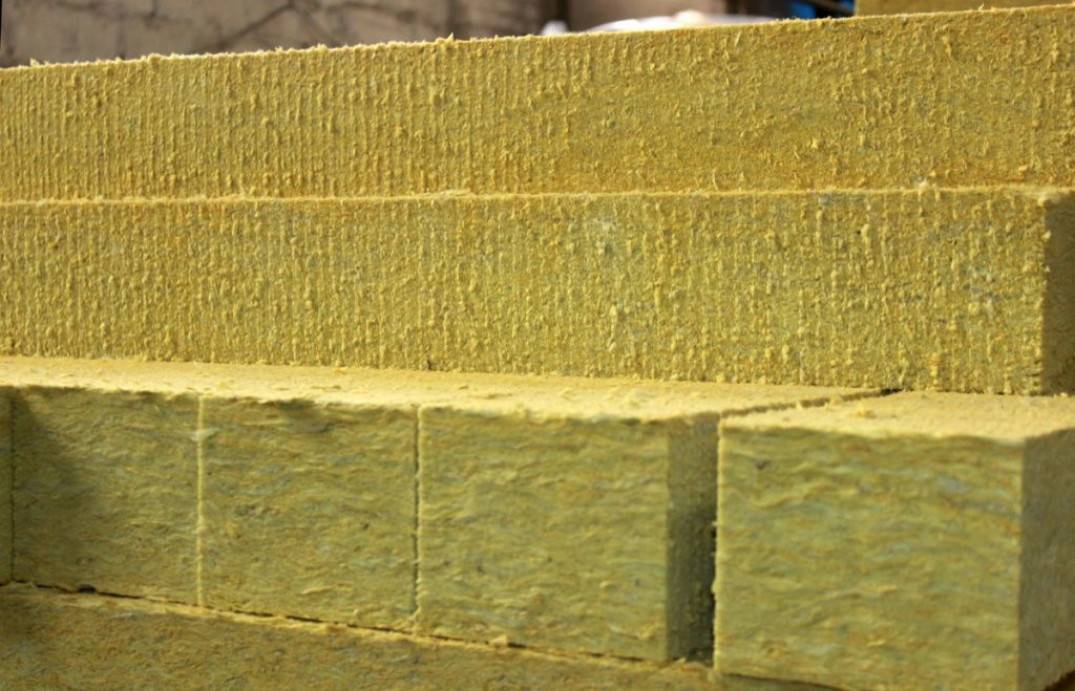

Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант — насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.
Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.

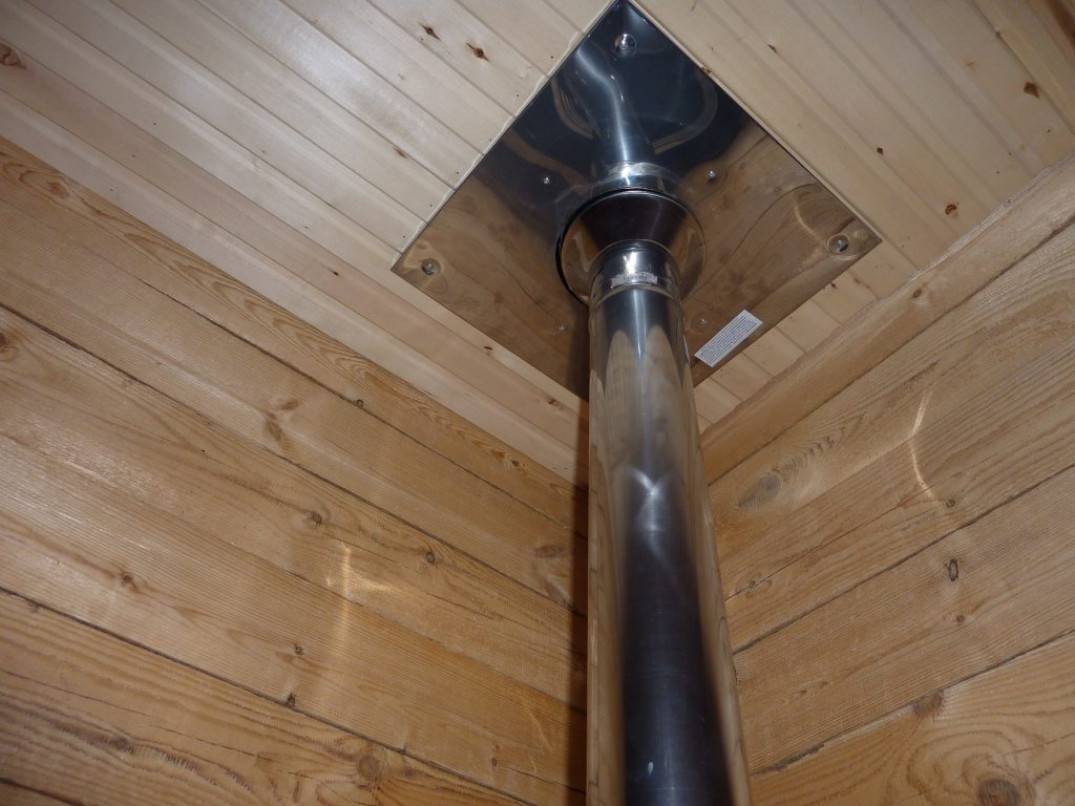

Готовый потолочно-проходной узел (один из вариантов)
Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.
Как вывести дымоход через крышу — проход потолочного перекрытия и кровли
На правом фото выше проход через кровлю неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.
Правильный проход сэндвич-дымохода через кровлю
Далее, после настила кровельного материала, на трубу надевается мастер-флеш, юбке придается нужная форма (под форму кровельного материала).

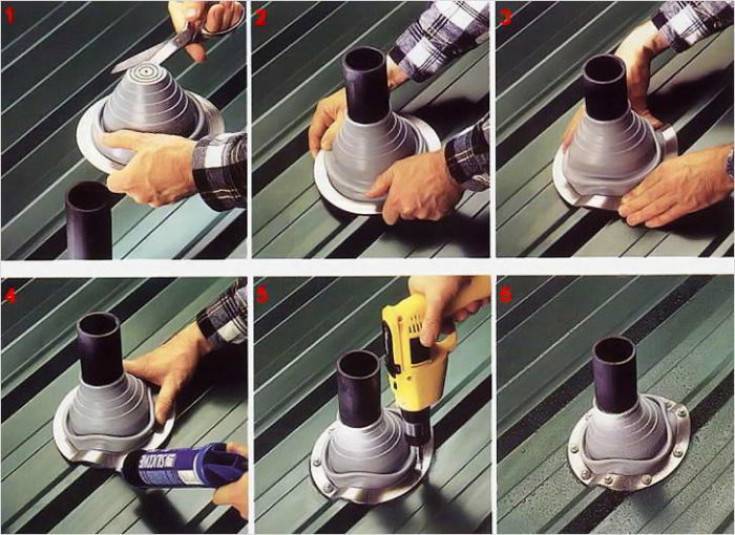

Мастер-флэш для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»
Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».
Установленный на трубе мастер-флэш
Виды дымоходов для бани
Существует два принципиально разных вида дымохода:

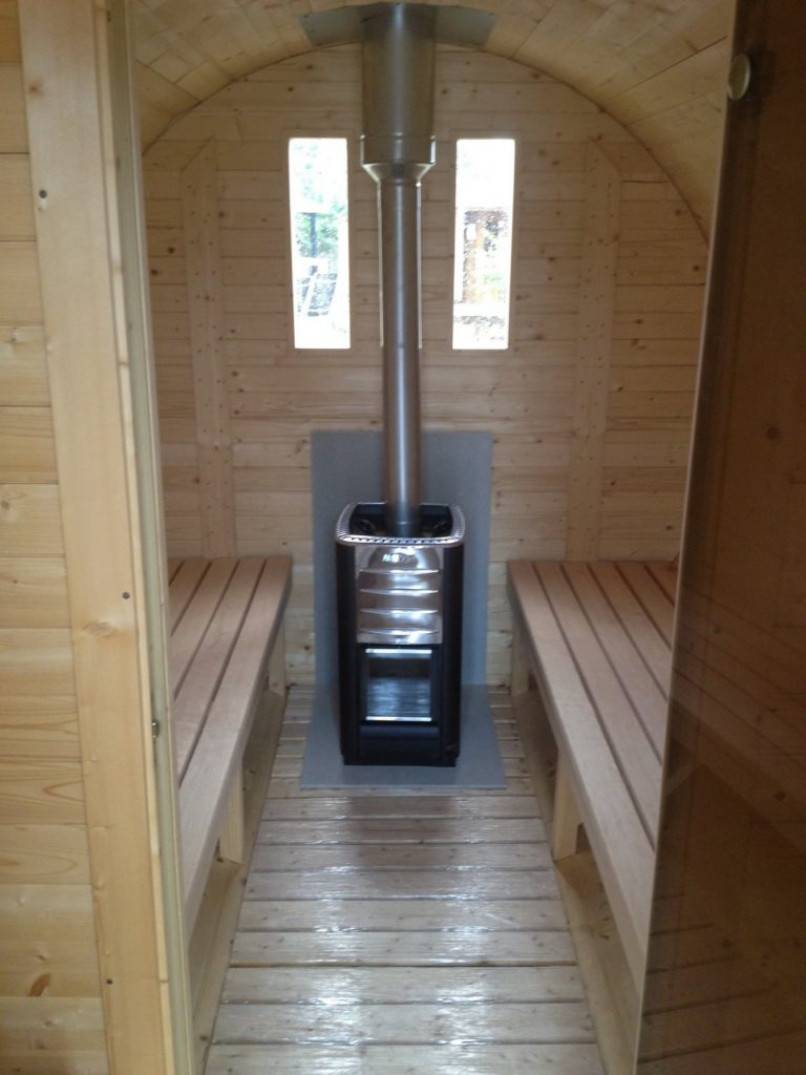

Внутренний дымоход
Устройство внутреннего дымоотвода в бане используют традиционно для кирпичных печей. Трубу складывают в этом случае также из кирпича. Устанавливают классическую заслонку регулировки тяги. Выводят канал вертикально от печи через потолочное покрытие, затем на улицу через кровлю.
Этот тип устройства вывода дыма предполагает два технологических отверстия, которые нуждаются в теплоизоляции и качественной гидроизоляции. Сделать сложную работу самостоятельно получается не у каждого любителя собственной парилки. К недостаткам бюджетной бани относят громоздкость кирпичной печи и конструкции трубы. В небольших парилках такое сооружение может занимать до половины площади.
Внутренний дымоход с колодцами и лежанкой можно сделать и в бане. Теплая стена позволит сохранить максимум тепла, что будет не лишним в северных широтах. Здесь лучше нанять профессионала и обустроить переходы согласно требованиям. При этом внутренний дымоотвод в бане позволит сэкономить средства на отоплении.
Значительно проще установить в бане готовую печь на твердом топливе и своими руками вывести трубу через стену в бане.
Виды конструкций дымохода
По своей конструкции в реализации дымоходов, проводимых через стену, разделяются на системы с одним и двумя контурами.
- Проводка дымаря с одним контуром позволяется при внешнем расположении дымохода в постройках из невозгораемого сырья – кирпича или бетона. Главные его достоинства в сравнительно простом монтаже и недорогой цене. К отличиям описываемого метода устроения дымоотвода относится применение стандартизированных труб со стали и нержавейки.
- При установке отводной конструкции с двумя контурами применяются сразу две трубы, вложенные друг в дружку трубные отрезки. До выведения патрубков из котла чрез стену, в щелях меж ними располагается утепляющий слой.
Преимущества наружной прокладки дымоходов ↑
Наружный способ проводки отводящей трубы имеет следующие очевидные преимущества:
- Вынос основной части отводного канала из дома позволяет увеличить полезную жилую площадь помещения.
- Монтажом системы отвода продуктов сгорания можно заниматься по завершению основных строительных мероприятий.
- Наружная прокладка дымоотвода не потребует от вас значительных затрат сил и времени.
К легко устранимым недостаткам такого подхода следует отнести:
- Необходимость обязательного утепления дымоотводных труб.
- Возможность значительных потерь тепла при низком качестве теплоизоляции.
- Сложность совмещения конструктивного исполнения дымоотвода с архитектурным стилем здания.
Несмотря на все эти сложности, при решении вопроса о том, как сделать дымоход через стену, предпочтение обычно отдаётся его внешнему размещению (полному или частичному).
Основные разновидности дымоходов для бани
Содержание материала
- 1 Основные разновидности дымоходов для бани
- 2 Кирпичная дымовая труба для бани
- 3
3.1 Цены на дымоходы
Особенности металлического дымохода
- 4 Наружный дымоход
- 5
5.1 Цены на сэндвич дымоходы
Внутренний дымоход
- 6
6.1 СНиП 41-01-2003. Файл для скачивания
Безопасность
-
- 7
7.1 Цены на комплект дымохода

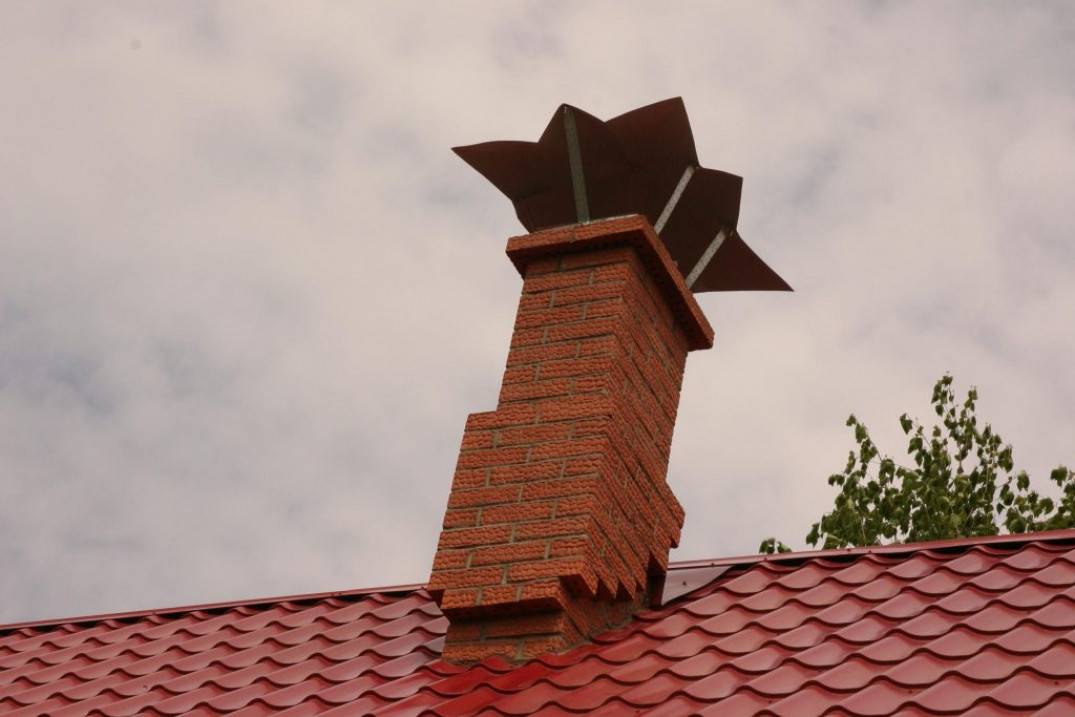

Устройство кирпичного дымохода
- 8 Кладка трубы из кирпича
- 8.1 Видео — Кладка распушки
- 8.2 Видео — Кладка печи и дымовой трубы
- 9 Выбор металлической трубы для сооружения дымохода в бане
- 10 Монтаж металлического дымохода для бани
- 10.1 Цены на коаксильный дымоход
- 10.2 Видео — Монтаж дымохода сэндвич
- 11 Прокладка теплозащиты
- 12 Изготовление сэндвич-труб своими руками
- 13 Простой способ устройства дымохода
- 14
14.1 Видео — Типичные ошибки при установке печей и дымоходов

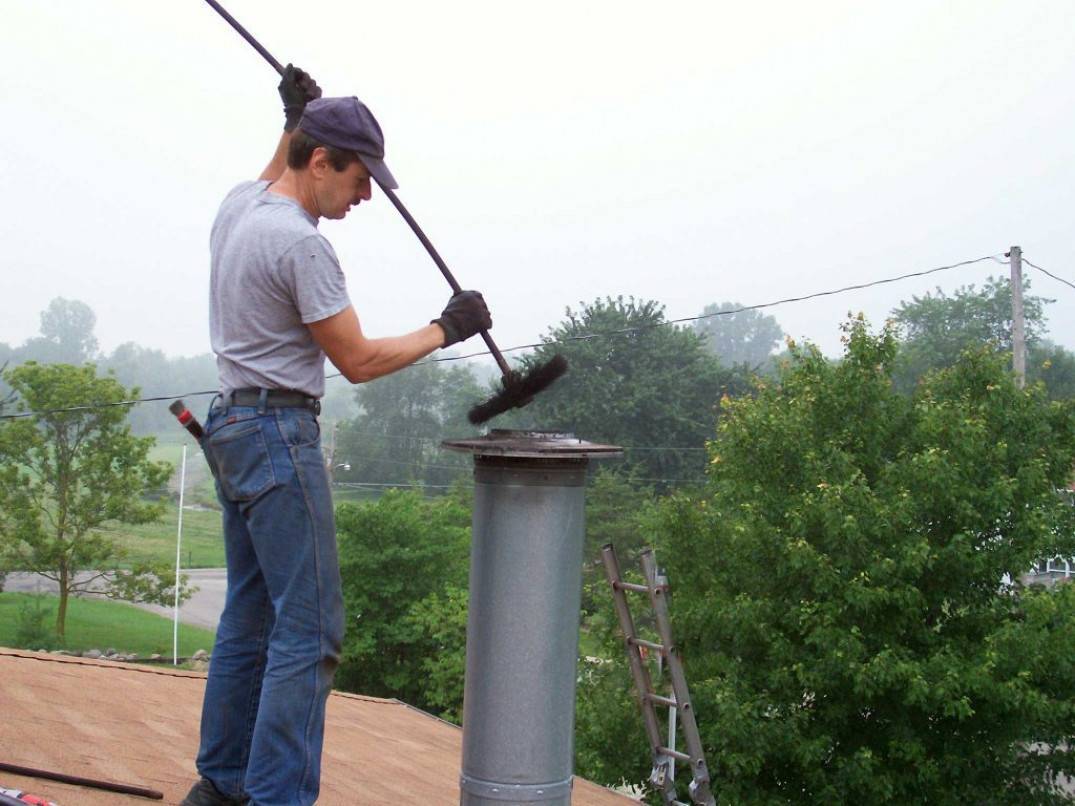

Обслуживание дымохода из кирпича и из металла
| Характеристика | Виды | Особенности |
|---|---|---|
| По материалу | Металлические, кирпичные, керамические, асбестоцементные, полимерные | Металлические трубы просты в установке, и большинство предпочитает именно этот вариант. Кирпичный дымоход сделать сложнее, но он более долговечен, чем металлический, и лучше сохраняет тепло. Керамическая труба стоит дороже, но она проста в установке, отличается хорошей термоизоляцией, жаростойкостью и долговечностью. Асбестоцементные дымоходы очень дешевы, но не выдерживают температуры выше 300°C, как и полимерные |
| По конструкции | Наружные и внутренние | Наружный дымоход выходит сквозь стену и идет вверх снаружи помещения, внутренний выводят через потолок и кровлю |
Виды дымоходов по материалу изготовления
Внутренний и наружный дымоходы
Правила техники безопасности
Вероятность существенного повышения давления в канале предусматривает закрытие мест соединений специально предназначенными муфтами. Стыки на стальных трубах целесообразно заделывать термостойкими герметиками. Полная изоляция дымохода способствует появлению правильной тяги.
Сэндвич-панели, обладающие хорошими теплоизоляционными характеристиками, не исключают вероятности перегревания, а возможно, и воспламенения расположенных возле дымовой трубы материалов. Для предотвращения такой ситуации рекомендуется увеличивать слой теплоизоляции на стыках конструкции.
Как вывести дымоход через стену своими руками
Прежде чем определяться с диаметром и высотой трубы, нужно разобраться с техническим паспортом котла. Если длина трубы будет мала (меньше пяти метров), то тяга окажется слабой, и котел не будет эффективно разгораться и обогревать помещение. А если длина дымохода слишком велика (свыше 10 метров), то тяга, соответственно, получится слишком высокой, и котел станет работать скорее на дымоход, чем на обогрев. Как результат, будет тратиться много топлива.
Когда делаете дымоход через стену, то целесообразнее будет установить для трубы кирпичную защиту таким образом, чтобы кирпич служил защитой и утеплителем для трубы. Эффективность работы такого дымохода в десятки раз выше, чем дымоход, не обшитый утеплителем.
Вот определенные правила, которых следует придерживаться во время монтажа дымохода:
Там, где будет проходить труба, стены не должны содержать коммуникаций. Перед работой сделайте разметку, чтобы монтаж был точным. В подготовленное отверстие монтируется патрубок. Огнеупорный изоляционный материал используют для того, чтобы закрыть проход, сверху лучше заштукатурить. Между дымоходом и отопительной колонкой вставляется колено с тремя секциями в качестве переходного элемента. Кронштейном фиксируют очистной стакан, который входит в состав тройника для вертикального направления трубы
Обратите внимание на то, что труба, выходящая из стены, направляется под определенным углом, градус которого определяется техническими характеристиками обогревательного устройства. Чтобы дымоход шел вертикально вверх без уклонов, для его опоры устанавливают подставку
Если вы собираетесь монтировать дымоход в бане, как правило, выполненной из дерева, то вначале нужно произвести изоляцию стены, обложить кирпичом или асбестом
Прежде чем приобрести дымоотводную трубу, обратите внимание, какой мощности отопительное устройство: чем оно сильнее, тем больший диаметр трубы понадобится. Учтите, что чем больше изгибов имеет труба, тем меньшая тяга будет образовываться
Очень важно для защиты от осадков и ветра установить дефлектор. Если планируется монтаж дымохода в деревянном доме, то, как и для бани, стену нужно обложить негорючим материалом
Обкладывать трубу можно каменной ватой, это хороший материал, подходящий для того, чтобы труба проходила через деревянные стены (т. е. через пиломатериалы). Для обкладки подойдет и асбест, для его изготовления применяют природные материалы, которые обеспечат пожарную безопасность при монтировании дымоходов через деревянные стены. Для долговечной изоляции пользуются базальтовым прессованным картоном. Его эффективность высока благодаря базальтовому волокну, которое смешивают с неорганическим веществом для связки
Если планируется монтаж дымохода в деревянном доме, то, как и для бани, стену нужно обложить негорючим материалом. Обкладывать трубу можно каменной ватой, это хороший материал, подходящий для того, чтобы труба проходила через деревянные стены (т. е. через пиломатериалы). Для обкладки подойдет и асбест, для его изготовления применяют природные материалы, которые обеспечат пожарную безопасность при монтировании дымоходов через деревянные стены. Для долговечной изоляции пользуются базальтовым прессованным картоном. Его эффективность высока благодаря базальтовому волокну, которое смешивают с неорганическим веществом для связки.
Можно выбрать уже заранее подготовленную изоляцию в трубе – сэндвич. Утеплитель в таких трубах имеет низкую теплопроводность. Однако ее цена будет значительно выше труб без утеплителя, и ее монтаж без специалистов не обойдется.
Преимуществами коаксильного дымохода можно назвать то, что он берет воздух с улицы для того, чтобы работал котел. По его внутренней трубе поднимаются продукты горения, а по внешней опускается воздух для обогрева.
Лучший дымоход, который подойдет именно для вашей обогревательной установки, нужно выбирать тщательно, учитывая нюансы и технические параметры обогревательного устройства.
Правильный монтаж дымохода обеспечит не только эффективную работу трубы, но и отопительной установки. Для более детальной информации и наглядного примера можно посмотреть видеоинструкцию, как вывести дымоход через стену, и какая схема подойдет для вашего дома и ваших пожеланий.
Как вывести трубу из бани через стену
Дымоход, который от печи выводят через стену на улицу, называют наружным. Если вы решили выводить дымоход от банной печи в стену, учтите, что максимальная длина горизонтального участка – 1 метр. Больше нельзя – тяга будет недостаточной. Если все-таки без продолжительно горизонтального участка не обойтись, придется устанавливать принудительную вентиляцию (вентилятор)
Обратите внимание и на то, что труба дымохода должна находиться от горючих стен и края кровли на расстоянии не менее 500 мм. Если стены у вас деревянные, это может стать проблемой – труба будет достаточно далеко от стены. Для безопасности или нужно будет устанавливать защитный экран (тогда трубу можно расположить ближе к стене) или придумывать крепления, которые удержат конструкцию на заданном расстоянии
Нужно будет также придумать и установить какую-то конструкцию, на которую будет опираться дымоход. Если учесть, что рекомендованная высота дымохода от печи до его окончания – 5 метров, то с системой фиксации придется долго и упорно работать. Делать длину дымохода меньше рискованно – тяга может быть недостаточной, хотя некоторые сокращают ее почти на 1 метр. Сложность заключается еще и в том, что дымоход, особенно в банях, изменяет свою длину из-за температурного расширения. Потому «намертво» прикрутить тоже нельзя, должна оставаться некоторая свобода относительно креплений чтобы труба могла удлиняться/сжиматься .
Как вывести дымоход через стену
И все таки основное при выводе трубы дымохода через стену – сделать ее проход надежным с точки зрения пожарной безопасности. Для этого в стене вырезается отверстие. Его размеры должны соответствовать следующим рекомендациям: от наружного края трубы до защищенных горючих материалов расстояние должно быть 380мм, до незащищенных – 500мм.
Если труба у вас круглая, выпиливаете круглое отверстие, диаметр которого больше на указанную величину. Чтобы эта дыра не была очень большой, края отверстия обкрадывают базальтовой ватой, переносящей очень высокие температуры (800-1000оС и выше). Поверх ваты набивают полосы металла. Тогда расстояние от края дымовой трубы до края отверстия может быть 38см, а не 50. Отверстие в стене может быть и квадратным. Главное – соблюдать требуемые расстояния. Проем стены готов.
Какого размера проем в стене нужно вырезать
Совет! Покупая теплоизолятор, обратите внимание на температурный режим его использования. Брать обычные нет смысла, да и просто опасно: связующие компоненты, которые используются при изготовлении таких материалов, при температуре выше 250-350оС превращаются в песок и высыпаются, из-за чего теплоизолятор теряет свои свойства
Как результат – обугленные стены или даже пожар, если вовремя не заметить потемнение стены.
Результат нарушения правил прохода дымохода через потолок: слева от проходки через четыре протопки печи появилось значительное потемнение древесины
Выводя дымоотводную трубу через стену важно установить ее правильно с соблюдением противопожарных допусков и хорошо закрепить. Это можно сделать, вырезав лист металла, который будет чуть больше размера проема, по центу вырезать отверстие, диаметр которого соответствует наружному диаметру дымовой трубы
Аналогичную «заглушку» можно сделать и для наружной стены.

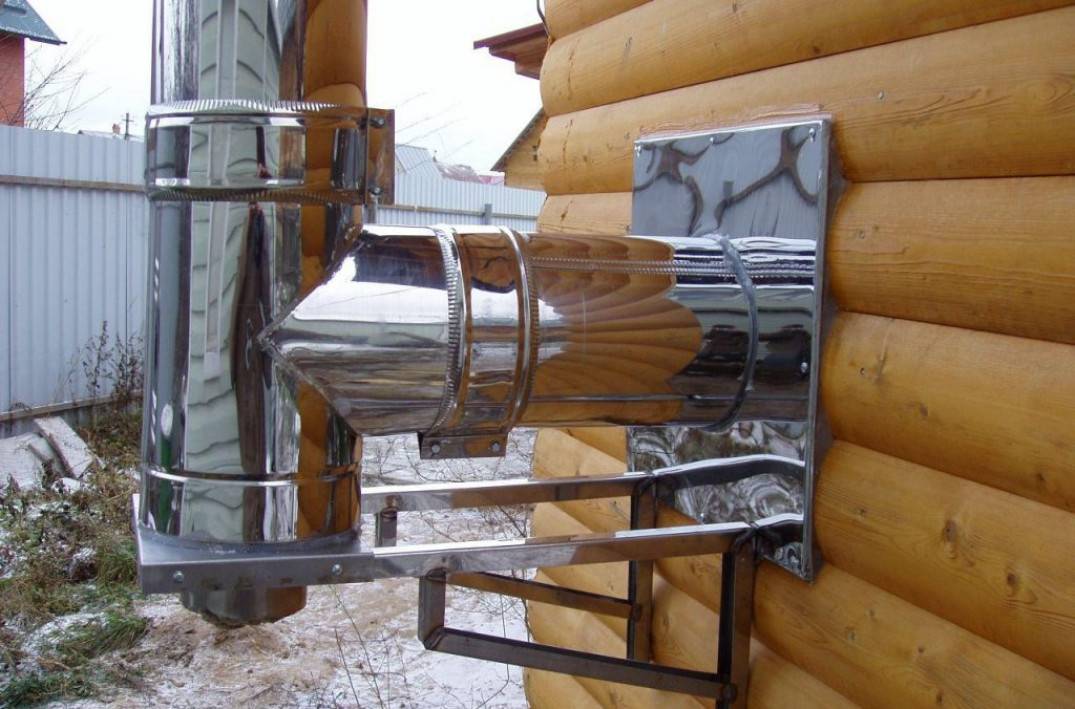

Еще один вариант вывода дымохда через стену
Сборку проходного узла начинают от печи. Собрав участок дымохода от печи до входа в стену, на сэндвич (выводят через горючие стены только его) надевают приготовленную заглушку. Те места металлической пластины, которые будут соприкасаться с деревом, прокладывают слоем теплоизолирующего материала (та же базальтовая вата или другой материал, удовлетворяющий требованиям). Отцентрировав трубу, конструкцию закрепляют. Образовавшееся между сэндвичем и деревянной стеной пространство заполняют кусками теплоизоляции, укладывая их плотно один к другому. Сверху все закрывают второй подготовленной металлической пластиной (места стыка с древесиной также прокладываются слоем теплоизоляции), закрепляют ее на саморезы. Далее продолжают собирать дымоход.
Проще сделать проход трубы дымохода через стену, используя готовое проходное устройство. О том, какие бывают проходные устройства и как с ними работать читайте в статье «Проход через кровлю: виды проходных узлов и их использование».
Требования к эффективности и безопасности дымохода газового котла, нормы СНиП
Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.
Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.
Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:
Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы.
В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора.
Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей.
Дымоход должен иметь вертикальную форму без уступов. По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен.
Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок.
Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения.
Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров
В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

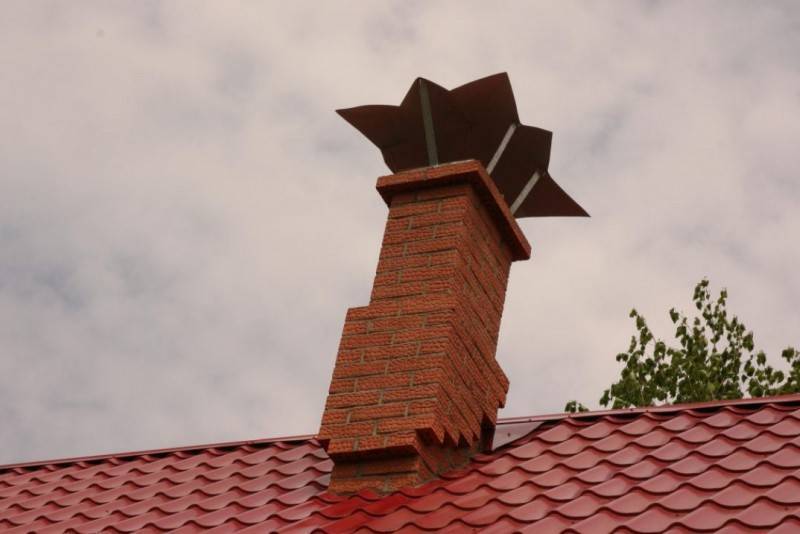

Возвышение оголовка дымохода над поверхностью крыши
Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.
При устройстве дымоходной системы запрещено:
- Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
- Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
- Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
- Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
- Протягивать дымоходную систему через жилые помещения.
Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.
Финальные работы и проверка системы
После завершения всех этапов работ следует тщательно протестировать дымоход, дабы убедиться в правильности выполненных манипуляций. Перед тестовым разведением огня следует поместить в топку руку и убедиться, что присутствует тяга воздуха. Для того, чтобы повысить чувствительность кожи, можно предварительно смочить их в воде.
Если вы ощущаете дуновение воздуха, то можно развести пламя. При правильно смонтированном дымоходе в помещении будут отсутствовать клубы дыма и неприятный запах. Современные системы отведения дыма и гари спроектированы таким образом, чтобы нивелировать незначительные ошибки при монтаже, поэтому вероятнее всего система будет работать должным образом.
Изготовление и установка дымохода своими руками
Перед тем как сделать дымоход в бане через стену, желательно произвести замеры горизонтальной и вертикальной частей. Согласно нормам СНиП, протяженность горизонтальной трубы не должна превышать 1 м, иначе тяга окажется недостаточной, и в помещение будут поступать продукты сгорания топлива.
Если печь находится слишком далеко от стены, необходимо выполнить монтаж дымохода в бане с максимально возможным подъемом внутренней части трубопровода к месту вывода в стену. При расчетах вертикального уличного отрезка трассы нужно учесть, что его высота должна быть больше горизонтальной или наклонной части трубопровода. Нежелательна и установка слишком короткой трубы: высота от выхода патрубка из печи до высшей точки дымоотвода не должна быть менее 5 м.
Чертеж и схемы
На основании предъявляемых требований потребуется составить чертеж, на котором должно быть указано, как вывести трубу в бане через стену, длина горизонтального или наклонного отрезка. При устройстве вертикальной конструкции снаружи здания нужно учитывать и противопожарные требования:
- расстояние от деревянной стены — не менее 50 см;
- расстояние от свеса крыши — не менее 25 см;
- высота трубы над крышей рассчитывается так, чтобы край дымохода был на 50 см выше конька.
Чертежи с указанием всех размеров помогут правильно рассчитать и количество нужного материала.
Расчет размеров
Внутренний диаметр трубы в бане — это важный показатель, от которого зависит и качество тяги, и степень вероятности скопления угарного газа. Диаметр или сечение труб рассчитывают по показателю мощности печи:
- для стандартной печи в бане или промышленного устройства до 3,5 кВт применяют изделия сечением 14х14 см или диаметром около 15-16 см;
- банную печь мощностью 3,5-5.2 кВт оборудуют дымоходом сечением 14х20 см или диаметром около 20 см;
- для более мощных отопительных приборов рекомендуются дымоотводы сечением 14х27 см или диаметром не менее 25 см.
При выборе сэндвич-секций нужно учесть, что указанные параметры должна иметь внутренняя полость изделия.
Подбираем место выхода дымохода
Вывод трубы через стену бани не должен располагаться ниже, чем в 1 м от пола. При проведении наклонных каналов нужно учесть и расстояние до потолка: не менее 50 см.
В деревянной стене делают отверстие для проведения дымоотвода. В этом месте необходимо выполнить разделку из кирпича. Размеры разделительного слоя составляют 45 см в каждую сторону от поверхности трубы. В разделке оставляют проход для трубопровода. Его размеры — на 2-3 см больше, чем наружный диаметр трубы.
Монтаж
В отверстие разделки вставить цельный модуль длиной не менее 50 см. Трубу следует обернуть асбестовым полотном. Соединений внутри стены быть не должно. Для чистки трубы от сажи и конденсата на наружный край горизонтальной части дымоотвода ставят тройник с заглушкой снизу. В верхнем отверстии тройника крепят модуль вертикальной части трубы.
Крепление конструкции к стене производится кронштейнами и металлическими хомутами. Их ставят с шагом 1-1,5 м. Отдельные секции соединяют, вставляя трубы одну в другую и стягивая соединительным хомутом. На верхнем конце монтируют колпак для защиты от дождя и ветра.
Внутренний конец проведенной через разделку секции соединяют с патрубком печи или заранее проложенной горизонтальной частью трубопровода. Если сечение патрубка отличается от внутреннего сечения дымохода, применяют переходные элементы. Герметизируют соединение огнестойким материалом. При желании между патрубком печи и секцией трубы в разделке ставят модуль с задвижкой.
Металлические дымоходы
Дымоходы из сэндвич-труб (см. Сэндвич труба для дымохода) завоевали вполне заслуженную популярность:
- Удобство и быстрый монтаж.
- Лёгкие конструкции не требуют отдельного фундамента, не предусматривают устройство фундамента.
- Заполнение минеральной (базальтовой) ватой требуемой толщины обеспечивает необходимую теплоизоляцию.
- Гладкость внутренних стенок не позволяет накапливаться саже и не нарушает воздушный поток тяги.
- Труба имеет сложное устройство, для внутреннего канала используется кислотоустойчивый сорт нержавейки, это гарантирует долговечность и безопасность системе дымоудаления.
Схема устройства сэндвич-трубы.
При выборе дымохода не следует забывать о температурах дымовых газов, изложенных в таблице 1.
Поэтому толщина внутренней нержавеющей стенки трубы должна составлять:
- от 0,5 мм для газовых, солярочных и пеллетных котлов;
- от 0,8 до 1,0 мм для печей, банных печей и каминов;
- от 1,0 мм для котлов на угле.
Толщина слоя теплоизоляции должна составлять до 100 мм в случае печей, каминов и угольных котлов, а в случае автоматизированных котлов толщина слоя должна быть до 50 мм.
Перекрытие
Ещё раз повторю, что несомненным удобством является наличие готовых элементов на все случаи. Если нет у одного поставщика, то легко находим другого поставщика, который сможет поставить весь необходимый комплект.
- В случае междуэтажного перекрытия берём готовую разделку заводского исполнения.
- Эта разделка называется чердачной или межэтажной.
- Внутренний диаметр должен соответствовать внешнему диаметру сэндвич-трубы.
- Выпиливаем квадратное отверстие между балками, соответствующее размеру квадратной части разделки, можно сделать запас, чтобы обернуть металл ещё 1-2 слоями негорючего базальтового полотна.
- Проводим через круглое отверстие дымоход.
- Заполняем пространство базальтовой ватой
Разделка заводская.
Разделка смонтированная. Пространство между трубой и металлической стенкой тоже заполняется минватой.
Кровля
Проблема, как провести дымоход через крышу, решается примерно так же, как и в случае перекрытия. Берём готовые элементы, в частности готовую крышную разделку, некоторые называют её кровельной разделкой. Они бывают разных размеров и с разными углами уклона.
Крышная разделка.
- Произвести монтаж узла прохода кровли всё же намного сложнее, чем устройство узла прохода перекрытия.
- Отступ от трубы до дерева должна быть не менее 250 мм с каждой стороны. Отверстие и дымоход закрывают сверху специальным элементом — крызой.
- Эту крызу сверху заводят под шифер или черепицу, а снизу накладывают сверху на черепицу.
- Сверху крызы на трубу дымохода надевают окапник и его зажимают хомутом. Это обеспечивает защиту от осадков.
- Пространство между дымоходом и стропилами заполняют негорючей минеральной (базальтовой) ватой и закрывают снизу металлическим отражателем.
Проход через кровлю.
Срок службы такого дымохода
Сроки службы дымовых труб зависят от конструкций и материалов, из которых они сделаны.
Керамический дымоход простоит до 40 лет. Производители декларируют и 50 лет и больше, но пока еще никто не проверил. Кирпичный может простоять и больше, но вкладыши из нержавейки придется менять через 15-20 лет. Срок службы вкладыша в первую очередь зависит от толщины и марки стали. Толщина стали вкладыша не должна быть меньше 0,8-1,0 мм. Оцинковка долго не простоит.
Сэндвич хорошего качества простоит лет 15-20 и даже больше. Срок службы зависит от материала и толщины внутреннего вкладыша – хорошая нержавейка внутренней гильзы толщиной 1 мм простоит 20 лет. Эмалированный вкладыш из углеродистой («черной») стали – лет 15.
Срок службы вкладыша зависит от вида нагревательного агрегата (точнее, от вида топлива и температуры нагрева отходящих газов). Самые короткие сроки службы – у дымоотводов для камина и угольных котлов, у которых в момент сильного горения отходят очень горячие газы. Чуть длиннее срок эксплуатации у дымоотводов от котлов и каминов на торфе, брикетах и дровах. Дольше всего прослужат дымоотводы для пеллетных и газовых котлов.
