Как сделать односкатную крышу на бане – варианты строительства

Проект бани с односкатной крышей — «Гера»

Проект бани с односкатной крышей и террасой располагает внушительными габаритами. Его размеры предусматривают возведение постройки 4 на 9 метров. Общая полезная площадь сооружения, объединяющая все элементы бани с односкатной кровлей, составляет 35 кв. м. Просторная парная с помывочной и комнатой отдыха имеют выходы на единую свободную веранду. Проекты бань с односкатной крышей пользуются широким спросом среди застройщиков и получили широкое применение на загородных дачных участках. Конструкции данного типа позволяют сэкономить дополнительные денежные средства. Компания ООО «Лесоресурс» предлагает услуги по монтажу деревянных строений по выгодным привлекательным ценам.

Смотреть ФОТО со строительства по данному проекту.

Смотреть фото бани после отделки.

Стоимость строительства бани под усадку из:

  • бруса естественной влажности 150 х 150 мм – 370 000 рублей;
  • профилированного бруса 140 х 140 мм — 400 000 рублей (ласточкин хвост);
  • профилированного бруса 140 х 190 мм — 455 000 рублей (ласточкин хвост);
  • профилированного бруса 140 х 140 мм — 448 000 рублей (углы в чашу).

стоимость комплекта проектной документации — 10 000 рублей.

Цена строительства под усадку включает в себя:

  • комплект бани из бруса естественной влажности хвойных пород (сосна, ель), строительная высота первого этажа 2,5 метра, высота рубленых фронтонов 0.6 метра, запил углов «в ласточкин хвост»/»в чашу»;
  • внутренние межкомнатные перегородки из бруса 100 х 150 мм (90 х 140 мм — при строительстве из профилированного бруса), половые балки из бруса 100 х 150 мм с шагом не более 0,6 метра;
  • монтаж на готовый фундамент с прокладкой рубероида под закладной венец, изготовление стропильной системы, обрешетки крыши, временная кровля рубероидом. Сборка сооружения производится на льноджутовое полотно, для скрепления брусьев между собой применяются деревянные березовые нагеля диаметром 25 мм;
  • пиломатериалы и комплектующие: доска 50 × 150 мм на стропильную систему. Шаг стропил 0,6 метра. Доска обрезная 25 × 150 мм на изготовление обрешетки крыши;
  • погрузка — разгрузка пиломатериала и комплектующих. Доставка до участка строительства в радиусе 50 км от МКАД;
  • прочие расходные строительные материалы (скобы, гвозди, рубероид).

Стоимость возведения ленточного фундамента — 180 000 рублей.

Технические характеристики основания:

  • фундамент ленточный монолитный армированный под всеми наружными и капитальными стенами, крыльцом;
  • высота монолитного цоколя + 300 мм от существующего уровня грунта, ширина 300 мм, глубина заложения — 300 мм;
  • песчаная утрамбованная подушка, толщиной 300 мм из среднезернистого песка;
  • арматура АIII Ø 10 мм с перехлестом прутков не менее 300 мм и загибом по углам/пересечениям капитальных стен;
  • бетон заводского изготовления марки М — 300 (В 22,5);
  • вентиляция замкнутых объемов подполья (продухи) — труба ПВХ 110 мм.

Стоимость свайно-винтового фундамента — 50 000 рублей. ( фото)

Стоимость кровли металлочерепицей — 70 000 рублей.

Черепной брусок 50 х 50 мм на контробрешетку;

Гидро-пароизоляционная пленка «Изоспан А»;

Планка конька, торцевая, карнизная;

Металлочерепица «Grand Line» классик 0,5 Satin (цвет на выбор).

Угол наклона ската

Основным параметром односкатной крыши считается угол наклона ее ската. От его величины зависит способность противостоять осадкам (особенно снегу) и ветровой нагрузке.

При выборе и расчете угла необходимо учитывать все влияющие факторы

Важно учитывать, что увеличение наклона ведет к удорожанию всей конструкции

Снеговые и ветровые нагрузки

Климатические факторы в виде осадков и ветра требуют разнонаправленному подходу в выборе наклона ската. Для обеспечения самотока воды и соскальзывания снега требуется увеличение угла наклона, но это приводит к повышению парусности.

В этом вопросе следует учитывать реальные климатические условия региона. При значительной снеговой нагрузке угол должен составлять 20-25°. Для Средней полосы РФ он выбирается примерно 18-20°.

Ветровую нагрузку необходимо учитывать в районах, где бывают сильные ветра, а порой и ураганы. Для них необходимо устанавливать крышу с уклоном в пределах 5-10°.

Определение угла наклона

Угол наклона ската зависит от высоты опорной стены и длины боковой стены. Определяется он из расчета прямоугольного треугольника: tgA=Н/L, где:

  • Н – разница между высотами противоположных опорных стен,
  • L – длина боковых стен, т.е. расстояние между опорными стенами.

Монтаж кровельного материала

Перед проведением монтажа кровельного материала следует провести обработку всех элементов конструкции стропильной системы антисептическими и антипиреновыми химическими спецсоставами.

Укладку кровельного материала следует начинать с самой нижней точки кровельной плоскости. Для того чтобы обеспечить качественную герметичность покрытия, следует соблюдать необходимый нахлест и в процессе выполнения операций по монтажу использовать крепежные спецэлементы.

В процессе монтажа материала кровли между ним и несущими конструкциями стропильной системы следует проложить слой гидроизоляции.

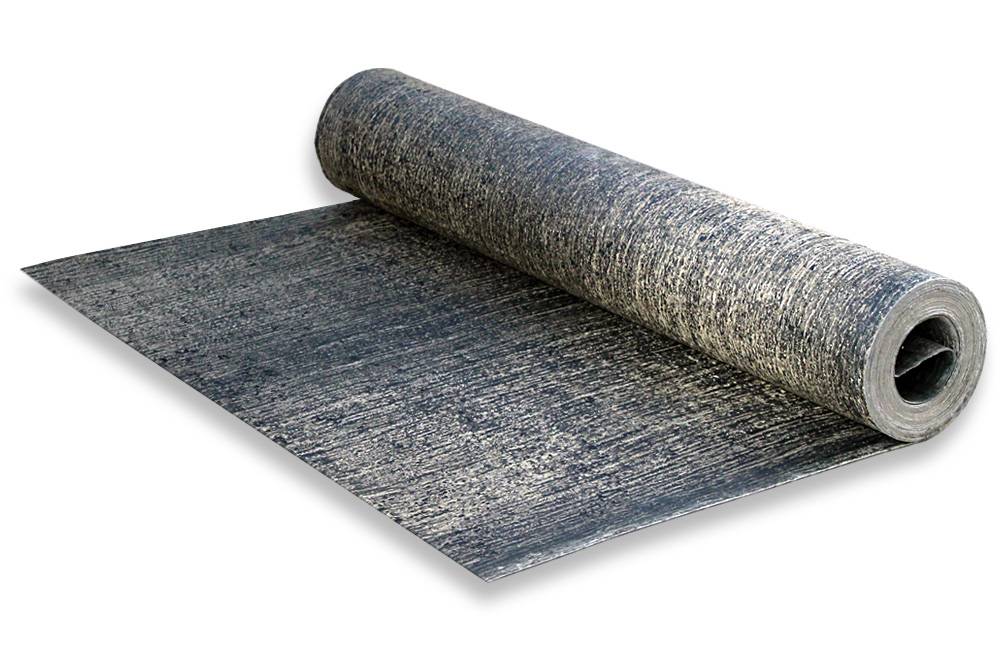

При использовании рулонных материалов для кровли, их следует укладывать на сплошную обрешетку. Рулонный кровельный материал укладывается для надежности толщиной в 3 слоя. Слои кровельного материала в процессе укладки склеиваются между собой.

При использовании для крыши мягкого кровельного материала работы по монтажу следует начинать с низшей точки кровельной конструкции. В процессе проведения работ на начальном этапе проводится приклеивание пергамина на обрешетку при помощи разогретой мастики. Листы в процессе наклеивания следует наклеивать с нахлестом не меньше 10-12 см.

На следующем этапе работ проводится приклеивание кровельного рулонного материала на пергамин. В процессе монтажа материала следует внимательно следить за образованием воздушных пузырей и при их возникновении оперативно удалять. В нижней точке кровельный материал заводится за край кровельной конструкции минимум на 15-20 см и закрепляется при помощи гвоздей на нижней части обрешетки.

Особенности строительства крыш с углом

Двускатная кровля — самый простой вариант для строительства частного дома. Стропильная система может иметь наслонную, висячую или комбинированную конструкцию.

Наслонная и висячая стропильная система.

В первом случае стропила «наслоняют» — укладывают на наружные и внутренние опоры. Во втором — «подвешивают» с опиранием только на стены.

Сооружение по наслонной схеме

Наслонная система применяется в строительстве домов с внутренними капитальными стенами, разгружающими от распора наружные ограждающие конструкции. Основная нагрузка здесь — вертикальная.

Отсутствие горизонтальных распирающих усилий упрощает и удешевляет конструкцию несущего каркаса крыши. Она состоит из стропильных ног, подкосов, ригелей, прогонов и стоек. Мауэрлат или лежень монтируют выше уровня перекрытия на 100-150 мм для свободного доступа к низу стропил. Если стены непрочные, его располагают по периметру здания. В противном случае можно обойтись коротышами длиной 60-70 см, уложенными под стропильные ноги.

В деревянных зданиях функцию мауэрлата выполняет верхний венец или обвязка. Стропила нижним концом врубают в несущую балку, дополнительно закрепляют скобами и скрутками из проволоки.Чтобы в коньке не возникали распирающие напряжения и стропила не смещались вдоль ската, сопряжение выполняют внахлест или встык, закрепляют накладками, болтами, нагелями.

Систему усиливают прогонами, подкосами и стойками. К тому же это помогает уменьшить сечение стропил и прогибы. Соединяют элементы металлическим крепежом — гвоздями, скобами, болтами, накладками, кольцами, зубчатыми дисками.

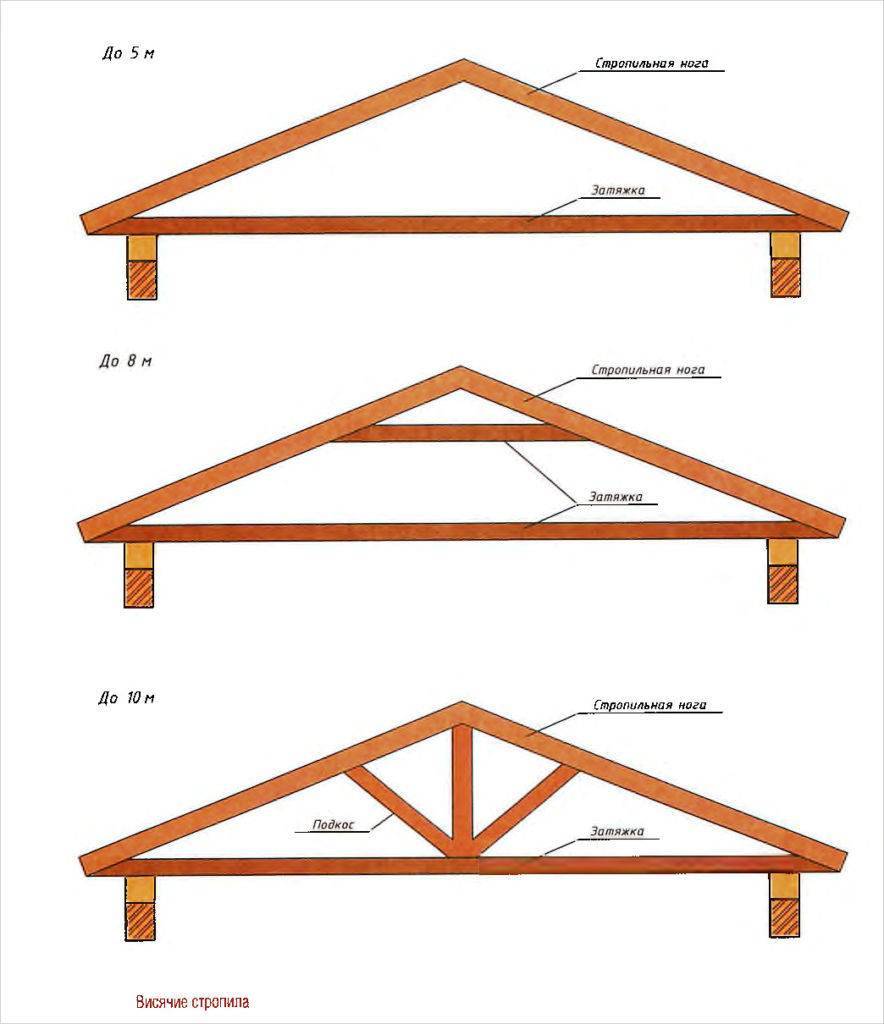

Устройство крыши висячим методом

Висячие стропила монтируют при пролетах дома 6-14 м. Опираясь только на наружные стены, несущие балки воспринимают значительные распирающие усилия. Чтобы их распределить, в конструкцию вводят дополнительные горизонтальные и вертикальные элементы — ригели, затяжки, бабки (стойки, опирающиеся на затяжку).

Чем шире пролет строения, тем больше возникающие в конструкциях напряжения, сложнее устройство каркаса. До 6 м достаточно затяжек, совмещающих функции балок перекрытия. Свыше — вводится дополнительные ригели.В домах без внутренней несущей стены, превышающих ширину 9 м, систему крыши укрепляют бабками и подкосами. Фрагмент из двух стропил, затяжки и связей называется фермой.

В некоторых случаях мауэрлат не устанавливают. Готовые фермы монтируют на доску, уложенную по верху стены на слой гидроизоляции.Стропила врубают в затяжку или укладывают, скосив край. Закрепляют нагелями, накладками, хомутами.

Коньковый узел решается сложнее, чем в наслонных кровлях. Стропила врезают в горизонтальный брус, усиливают стык деревянными или металлическими накладками.Устройство висячей стропильной системы сложнее и дороже, чем безраспорной. Поэтому часто фермы устанавливают с шагом — 3-4 м, соединяют прогонами, по которым укладывают наслонные стропила. Этот способ называется комбинированным.

Достоинство висячих конструкций — возможность использовать чердачное пространство под мансарду.

Оцениваем конструкцию

Если вы окончательно убедились в том, что вашу баню будет венчать именно односкатная кровля, то несомненно, стоит учесть еще целый ряд особенностей, которые подтверждают старую как мир прописную истину: » В строительстве мелочей не бывает«.

По прочности

Мы уже упоминали о том, что крыши бань именно такого типа, просты в возведении, требуют для своего обустройства значительно меньшего количества строительных материалов, и как следствие — они оказывают значительно меньшую нагрузку на несущие стены и через них — на фундамент. С учетом того, что под такие крыши проектируются бани небольших габаритов, то вполне резонно можно предположить, что и фундамент можно запроектировать более простой и не такой материало- и трудозатратный.
В конкретном случае вполне можно обойтись столбчатым фундаментом со связующим армированным ростверком в верхней его части. О принципах и правилах его обустройства мы уже подробно рассказывали.

Возведение стен таких бань, в принципе, отвечает всем основным требованиям, которые необходимо соблюдать и при строительстве иных видов банных сооружений. Самым нерациональным из строительных материалов видится бревно, но о причинах поговорим несколько позже.

Что касается стропильного набора. Необходимо учитывать, что при длине стропильной ноги более 3200 — 3250 мм, по середине необходимо устанавливать дополнительные подпорки, которые обеспечат необходимую жесткость на провисание

Особенно это важно в тех случаях, когда крыша плоская или малоуклонная, а в регионе нахождения бани нередки случаи, когда единовременно или в течении нескольких суток возможно выпадение устойчивого снежного покрова высотой 85 — 90 мм и более

По практичности

Как мы уже упоминали выше, самым нерациональным видом строительного материала при возведении бань такого типа является бревно. Причин несколько:

Как правило бани такого типа имеют небольшие размеры и бревенчатые стены будут съедать и без того небольшое внутреннее пространство.
По этой же причине не оптимальным будет и расходование материал. Не забываем, что необходимо оснастить баню дверными и оконными проемами, а это множество перепилов габаритного кругляка, при которых очень часто остаются невостребованные «хвосты».
Бревно по теплотехническим характеристикам уступает профилированному брусу сходного сечения

В банях небольшого объема это принципиально важно.
Очевидно, что монтировать бревна даже при сооружении маленькой бани чрезвычайно сложно. Тот же брус на порядок упрощает эту проблему.
Наконец, бревнами не так просто четко и по всей длине задать разную высоту несущим стенам, которые и обеспечивают угол ската

А вот брусом и штучными строительными материалами, типа кирпича или строительных блоков осуществлять эту процедуру и легче и качественнее.

Каркасная баня — стены

При­сту­па­ем к воз­ве­де­нию кар­кас­ных стен сво­и­ми рука­ми. Для про­сто­ты вос­при­я­тия я буду сте­ны соби­рать стой­мя, в жиз­ни луч­ше соби­рать на гото­вом полу бани, после чего с помо­щью дру­га уста­но­вить на место.

Соби­ра­ем перед­нюю стен­ку бани. Соби­рать её будем из дос­ки 50×150 mm. или 50×100 mm. Я буду исполь­зо­вать 50×100 mm. Думаю это­го долж­но вполне хва­тить для такой бани. Высо­та перед­ней стен­ки будет 250 см. Стой­ки отре­жем по 260–270 см и к низу сто­ек при­бьём дос­ку. Свер­ху сто­ек дос­ку при­бьём сбо­ку, потом пой­мё­те зачем.

Соби­ра­ем по тому же прин­ци­пу и зад­нюю стен­ку. Высо­та её будет 220 см. Стой­ки отре­жем по 240–250 см.

Соби­ра­ем боко­вую стен­ку. Верх­ней боко­вой дос­кой выстав­ля­ем нуж­ный нам уклон. У нас в дан­ном слу­чае будет состав­лять 30 см меж­ду перед­ней и зад­ней стен­кой.

После того как мы всё выров­ня­ли, про­сто берём и отре­за­ем лиш­нее на стой­ках.

В ито­ге полу­чим вот такую кон­струк­цию. Послед­нюю боко­вую стен­ку соби­ра­ем по преды­ду­щей, как по лека­лу.

После чего при­кру­чи­ва­ем верх­ние дос­ки на сте­ны. боко­вые уда­ля­ем. Уста­нав­ли­ва­ем сте­ны на место, про­ве­ря­ем стро­и­тель­ным уров­нем ров­ность кон­струк­ции, после чего скреп­ля­ем их меж­ду собой осно­ва­тель­но, не забыв при этом при­кру­тить сте­ны к полу. Сле­ду­ю­щим эта­пом будем делать уко­си­ны. Фото­гра­фии с уко­си­на­ми нет, забыл. Думаю про­сти­те. Уко­си­ны при­да­дут осно­ва­тель­ную жёст­кость дан­ной кон­струк­ции, так что пре­не­бре­гать мы ими не будем. Уко­си­ны уста­нав­ли­ва­ют­ся реб­ром дос­ки от вер­ха угла к низу сере­ди­ны стро­е­ния.

Дела­ем верх­нюю обвяз­ку. Верх­няя обвяз­ка долж­на пере­кры­вать стык сосед­ней сте­ны.

Дела­ем двер­ной про­ём.

Монтаж каркаса крыши бани

Если необходимо чердачное перекрытие, для него готовят балки. Их размеры и сечение зависят от ширины бани и от типа (в основном, веса) выбранного кровельного материала: чем шире размер бани и тяжелее кровельный материал, тем большего сечения балки нужно использовать. Шаг, с которым располагают балки чердачного перекрытия обычно составляет 0,6-1,0 метра. Но из опыта строителей бань, следует, что оптимальное расстояние равно ширине утеплителя: нет отходов и не нужно терять время на подгонку и уплотнение.

После завершения монтажа чердачного перекрытия приступают к изготовлению стропильной системы.  Стропила располагают друг от друга на расстоянии от 0,6 м до 1.2 м. Выбор этого значения зависит от типа (веса) кровельного материала и количества осадков, выпадающих в вашем регионе. Чем больше осадков и тяжелее кровельный материал, тем меньше шаг. Если вы решили накрыть баню шифером или керамической черепицей, то выбираем наименьшее расстояние между стропилами, так как асбестно-цементный и глиняная плитка лист довольно тяжелый материал.


Устройство односкатной крыши для бани

В некоторых случаях балки чердачного перекрытия и балки стропильной системы располагают в одном и том же месте, скрепляя между собой специальными П-образными скобами (если готовых скоб нет, их можно изготовить из прутов арматуры, толщиной не менее 8 мм). Иногда в качестве крепежного элемента используют арматурные штыри или деревянные шипы-нигеля, которые вбиваются в просверленные отверстия.

Конструкции односкатных крыш могут отличаться. В других вариантах используют следующий способ расположения элементов кровли (см. рисунки ниже).


Односкатные крыши для бани

Если баня сложена из бруса или бревен, верхний венец может служить опорой для балок. Для сооружений из камня поверх верхнего слоя кирпича/камня укладывают брус или бревно-мауэрлат, которое служит для связи стропильной конструкции и коробки здания. Перед укладкой мауэрлата стены покрываются слоем гидроизоляции.

В верхнем венце или мауэрлате для закрепления балок вырезают специальные сквозные отверстия, в которые потом вставляют концы балок. Глубина отверстия – примерно половина высоты бревна/бруса.  В том месте, где балки соприкасаются с венцом/мауэрлатом, их обматывают рубероидом (торцы балок заматывать нельзя, так как это способствует гниению). Для разгрузки стропил, придания конструкции большей жесткости  и для подстраховки, кроме собственно стропил, используют дополнительные элементы: распорки, перемычки, стяжки.


Как закрепить брусья стропильной системы

После завершения монтажа каркаса кровли необходимо смонтировать обрешетку для закрепления кровельного материала. Шаг обрешетки зависит от вида кровельного материала:

  • Для  рулонной кровли,  мягкой битумной или керамической черепицы необходима сплошная обрешетка, которая чаще всего выполняется из листовых материалов (ОСП, влагостойкой фанеры, и др.).
  • Под листовые кровельные материалы выполняют разреженную обрешетку. Ее шаг зависит от размеров листов. Обычно для такой обрешетки используют необрезную доску толщиной 25-40 мм, и только для волнового шифера берут брус 50*120 мм (шаг 0,8-1,0 метра).
  • При использовании тяжелых кровельных материалов или большом количестве осадков некоторые элементы обрешетки можно заменять на металлические профили, выдерживая определенный шаг.

Конструкция крыши

Крыша бани с двумя скатами образуется плоскостями, расположенными под определенным углом друг к другу. Такие плоскости называют скатами. Кровельная конструкция с двумя скатами довольно проста в сооружении и довольно практична. Если смотреть фронтальную проекцию, такая крыша представляет собой равнобедренный треугольник. Эта форма стандартна для подобных построек.

Состоит крыша с двумя скатами из таких элементов:

  • Каркас стропил. В него входит множество деталей. Их основное предназначение – поддерживать кровельный материал. В систему стропил входит мауэрлат, подкосы, стойки, коньковый прогон и затяжка. Сооружать каркас, на котором будет держаться кровля, лучше всего из древесины высокого качества. Сначала необходимо рассчитать нагрузку на стропильную систему, а затем выбирать элементы в соответствии с ней. Расположение разных деталей тоже должно соответствовать расчетным значениям. Нагрузка на стропильную систему зависит от таких параметров, как масса кровельного материала и гидроизоляции.
  • Кровельный пирог. Такой термин подразумевает несколько слоев, соединенных друг с другом. Названные выше элементы укладываются на обрешетку. Она, в свою очередь, опирается на стропильные ноги. Чаще всего гидроизолируют двускатную крышу бани рубероидом. Такой материал отличается хорошим запасом прочности. Скаты могут покрываться металлочерепицей, профнастилом или ондулином.
  • Фронтоны. Двускатная крыша выполняется с двумя фронтонами, имеющими форму треугольника. Такие элементы представляют собой продолжение торцевых стен строения. Чаще всего зашивается каждый фронтон легкими пиломатериалами. Нередко фронтоны делают из того же материала, что и стены бани.

Бани, которые возводят полностью из бревен или брусьев, отличаются высокой способностью удерживать тепло. Однако такие сооружения довольно дорогие, что объясняется большим расходом качественной древесины. Для снижения расхода топлива, которым будет топиться печка в бане, следует надежно утеплить фронтоны. Все щели заделываются, а поверхность облицовывается.

Внимание! Микроклимат, установленный в бане, представляет собой довольно агрессивную для дерева среду. Температура на улице и внутри помещения сильно разнится, в бане наблюдается постоянная влажность и жара. Поэтому перед началом эксплуатации стены бани следует обработать антисептическим средством

Поэтому перед началом эксплуатации стены бани следует обработать антисептическим средством.

Технология устройства односкатной крыши для бани

Конструкция односкатной крыши бани

Рассмотрим детально, как сделать односкатную банную крышу своими руками:

При монтаже стен для бани одну из них увеличивают по высоте в соответствии с проектом. Обычно это длинная стена прямоугольной постройки, так как длина ската кровли должна быть как можно меньше. Это позволяет изготовить более крепкую односкатную крышу для бани своими руками с меньшими материальными затратами.

Если крыша планируется с чердаком, то на отметке уровня низкой стены выполняют пазы для соединения с балками перекрытия потолка на одинаковом расстоянии со стропилами. Верхний брус стены так же снабжается пазами под стропила. Пазы обрабатываются антисептиком.

По размерам, взятым из чертежа, изготавливаются стропила в нужном количестве. Их части, опирающиеся на балки, пропитывают гидроизоляционным составом, заворачивают в рубероид, вставляют в готовые пазы и крепят к стенам металлическими скобами или шпильками. Стропила, уложенные на верхний мауэрлат, стягиваются с ним при помощи шпилек и пластин. Если длина ската превышает 4 м, между стропилами и балками ставят дополнительно подкосы или опоры.

Зашивку фронтонов бани производят досками или основным материалом ее стен. Чердак бани комплектуется вентиляционным окном в одном из фронтонов. Оно необходимо для удаления пара под крышей, образующего без проветривания конденсат.

В поперечном направлении на стропила укладывают с провисанием гидроизоляционную пленку и крепят к ним с помощью степлера. На пленку к стропилам крепится брусок, на который укладывается обрешетка из доски с шагом 0,2-0,5 м либо сплошная из влагостойкой фанеры. На сплошную обрешетку укладывают мягкую кровлю, на разреженную обрешетку — профнастил, металлочерепицу или ондулин.

Крепление к обрешетке металлочерепицы или профнастила производится саморезами с силиконовой шайбой в нижней волне. Нахлест материала идет на одну волну. Ондулин крепится гвоздями с широкой шляпкой в верхнюю волну. Мягкую кровлю устраивают на специальном подкладочном слое при помощи промышленного фена. Рубероид клеится на битумной мастике.

Крепят планки карниза и ветровые планки, оставляя вентиляционный зазор. Если в бане дымовая труба проходит через крышу, необходимо уделить особое внимание конструкции такого перехода. Расстояние от дымовой трубы до деревянных конструкций по правилам пожарной безопасности принимается не менее 20 см. Поэтому труба снабжается металлическим коробом, который заполняется базальтовой ватой или другим негорючим материалом. Снаружи труба выводится через специально выполненные проходки, где выполняется ее гидроизоляция.

Крышу бани необходимо обязательно утеплять, чтобы потом не увеличивать время и топливо на ее прогрев. В случае устройства односкатной крыши без чердака утепляют ее скат подшивкой утеплителя изнутри. Плиты утеплителя укладывают без зазоров между стропилами. В среднем, толщина утеплителя принимается величиной 10 см. Он укладывается послойно так, чтобы стыки одного слоя перекрывались другим слоем, исключая мостики холода. Крепление утеплителя между стропил производится с помощью реек. Затем он обшивается фольгированной пароизоляционной пленкой, блестящей стороной обращая в помещение парилки. Крепление пленки к стропилам производится степлером. Затем на нее поперек стропил крепят бруски, на которые устанавливается обшивка парилки.

При наличии чердака в конструкции крыши утепляют потолок бани. Для этого на балки перекрытия укладывается черновой пол. Снизу он обшивается гидроизоляционной пленкой, между балок укладывается утеплитель, аналогично утеплению ската. Утеплитель закрывается пароизоляцией, а затем и внутренней обшивкой бани.

Видео о строительстве односкатной крыши для бани смотрите ниже:

Надеемся, что наш материал и сопровождающие его фото односкатной крыши для бани помогут вам разобраться в ее нехитром устройстве. Такая кровля удобна и экономична, но если вам в бане понадобится мансардный этаж, то кровлю лучше делать двускатной.

Виды стропильных систем для односкатных крыш

Односкатные крыши по особенностям фиксации стропил делятся на несколько видов.

  1. Скользящие. Применяются для деревянных срубов. Дело в том, что такие бани постоянно изменяют линейные параметры – летом высыхают, зимой намокают. Для крепления стропил к мауэрлату используются специальные металлические приспособления, позволяющие им двигаться во время изменения высоты бани. Скользящие крыши по показателям прочности несколько уступают другим видам. В качестве кровельного материала рекомендуется применять битумную черепицу, она выдерживает незначительные колебания размеров.

    Скользящие стропила

    Скользящая опора для стропил

  2. Наслонные. Полностью жесткая стропильная система, стропила фиксируются к мауэрлату жестко. Отличаются повышенной устойчивостью, используются для покрытия бань из кладочных материалов.

    Виды наслонных стропильных систем

  3. С промежуточной рамой. Используются для бань, у которых длина стропил превышает шесть метров. Для уменьшения прогиба стропильных ног делается еще одна промежуточная упорная рама.

При наличии одной промежуточной опоры стропильные ноги опирают на мауэрлаты наружных стен и на продольный прогон, опертый на стойки

В односкатных крышах бань очень ограниченное чердачное пространство, приспособить их под жилые помещения (мансарды) невозможно. В связи с этим их не утепляют, не используют различные влагозащитные диафрагмы и т. д.

Двускатная, своими руками: по материалу стен

Тем, кто решил своими руками сделать на баню двухскатную крышу, надо знать, какую роль в их выборе будет играть материал, из которого построены банные стены.

Как сделать на баню из сруба

Мы уже говорили о том, что деревянное строительство по традиции обходится без современной стропильной системы, заменяя ее перпендикулярно уложенными на самцы (фронтоны) бревнами (слегами). Такое решение требует профессиональных навыков, как, впрочем, и строительство сруба.

Начнем с того, что сруб должен выстояться 2-3 года, чтобы потом у него крыша не «поехала».

Обычный угол наклона 45-60 градусов. Проще всего подгонять фронтоны на земле — снять верхние венцы, положить на землю и добиться правильной геометрии фронтона — бревна образуют ступеньки, постепенно сокращаясь в длине. Слеги ставятся через два или три ряда, для этого используется метод врубки, например, «в лапу».

На самом верху фронтонов ляжет коньковая слега, а уступы самцов спиливаются до правильного треугольника. На слеги используется бревно диаметром 18-20 см. Слеги должны выступать за пределы крыши на 50 см.

Решетины крыши бани, на которые будет укладываться кровельный материал. Фото СтройДом

Поверх слег укладываются решетины, на которые будет крепиться уже кровельный материал. Традиционная крыша на слегах делается вообще без гвоздей.

Как сделать стропила для двускатной крыши на баню из других материалов

В принципе, обычная стропильная система применима и к срубам и строениям из бруса, поэтому сказанное ниже можно применить и к ним. Стены могут быть из кирпича, блочного ячеистого бетона, каркасные. Кирпичные и бетонные потребуют установки по верх стен деревянного мауэрлата, а в каркасных сооружениях его функцию выполняет верхний брус обвязки стен. Если речь идет о срубе, то мауэрлатом будет верхний венец.

Двускатная крыша предполагает опору нижнего конца стропильной ноги на мауэрлат, а верхнего — на конек, либо с упором — на верх другой стропильной ноги. В последнем случае низы стропильных ног стягиваются затяжкой.

Фронтоны делаются из основного материала стен и выполняют функцию опоры для конькового бруса. Если кровля тяжелая, коньку потребуются промежуточные опоры. Обычно в таких случаях под коньком как раз проходит внутренняя стена, на которую укладывается лежень и опираются стойки коньковых опор. Но в нашем случае кровля не должна быть слишком тяжелой — и габариты бани не способствуют этому, и кровельные материалы достаточно легкие.

Конец стропильной ноги может целиком опираться на мауэрлат, а может продолжаться дальше в виде свеса, при этом опора на мауэрлат идет за счет зарубки на стропилине (либо наращивания).

В силу того, что строение подвергается разнообразным нагрузкам, делать стропила двускатной крыши на баню лучше с подвижным креплением, которое избавит от лишних напряжений в местах соединения.

Как построить односкатную: по материалу стен

Сказанное выше по поводу двускатной бани относится, отчасти и к односкатной. Только здесь для сруба не предусмотрено классического решения для такого вида крыши, а вот каркасная вполне способна претендовать на особость, потому что односкатный вариант очень ей подходит.

ВНИМАНИЕ! На сайте есть статья, целиком посвященная тому, как построить односкатную крышу. Там вы найдете расчеты и пошаговую инструкцию по возведению крыши бани своими руками.

Каркасную

Советы тем, кто хочет сам сделать каркасную баню, найдутся в этой статье.

Для возведения односкатной крыши вам понадобится поднять одну из стен (она станет коньковой и задаст угол наклона крыши). В видео ниже показано, что высота коньковой стены закладывается изначально, и наращивать ее не надо. В ролике демонстрируются этапы возведения каркасного строения бесчердачного типа, то есть потолок и есть крыша.

Однако стоит заметить, что односкатные крыши вполне могут быть и чердачного типа. Рекомендуем почитать книгу Миллера М.Р., Миллера Р. «Руководство по строительству каркасного дома и кровельным работам».

Те, кто в качестве стенового материала каркасного строения выбрал SIP-панели, могут воспользоваться ими же для покрытия крыши. Это рентабельно в том случае, если плоскость крыши по длине не превышает 5-6 метров. Но если делать каркасную баню с односкатной крышей, то это вполне реально. Остается только выбрать легкий кровельный материал и покрыть им кровлю снаружи.

Другие варианты

Во всех остальных вариантах у вас тоже будет либо продолженная выше стенка из основного материала, либо надстройка, возможно из дерева, которой вы образуете нужную высоту коньковой стены.

Ролики ниже не вполне относятся к нашей теме, но из них можно извлечь полезную информацию, которая поможет вам правильно сделать крышу на баню.

Здесь демонстрируется интересный способ крепления стропил к мауэрлату с помощью балки. Основа — стены из ячеистого бетона. Адаптировать эту идею, чтобы сделать односкатную крышу на баню своими руками можно следующим образом:

Сделать одну стену выше другой, на обе положить мауэрлат, как показано в ролике.

Затем на высокой стене закрепить доску, которая будет держать балки, параллельные земле.

На высокой стене закрепить стропила к балкам не получится, поэтому их придется подрезать и класть так, как описывалось в уже упоминавшейся нами статье.

Далее смотрите как гидроизолировать крышу:

Черед обрешетки и контробрешетки крыши:

Здесь ответы на то, чем крепить обрешетки:

Выбор автора для своей постройки — профнастил, здесь он показывает его крепление:

Однако не забывайте, что дождь будет громко барабанить по такой крыше, да и продержится она лет 10, не больше. Высоту он выбрал не кровельную, а стеновую (20 мм профиля), правда. А уже в скором времени столкнулся с неприятностью: закрытый пленкой профнастил собрал конденсат и уже начал ржаветь. И если с конденсатом было легко справиться, то качество листа не исправишь:

Так что будьте внимательнее при выборе материала, строя крышу бани!

Конечно, мы уже смешали теорию и практику, но все же дальше будет больше практического.
