Технология строительства крыши бани
Основными элементам крыши являются мауэрлат, стропильная система, обрешетка и кровельный материал.
Мауэрлат
На первом этапе монтажа крыши устанавливается мауэрлат, который присоединяет стропильную систему к каркасу здания. Мауэрлат укладывают на готовые стены с помощью специальных анкеров. Если здание построено из бруса, то в качестве опорной балки используется верхний венец.
Учитывая, что мауэрлат, чаще всего, изготовлен из дерева, и под воздействием пара и влаги подвергается гниению, его необходимо тщательно изолировать любым водонепроницаемым материалом. Достаточно положить несколько слоев рубероида между стеной и мауэрлатом.
Стропильная система
Стропильная система — главный элемент крыши, основной задачей которого является удерживание и противостояние всем видам нагрузок. Правильно рассчитанные параметры стропил сделают крышу надежной и прочной.
Стропильная система для двускатной крыши.
Стропильная система для односкатной крыши.
Стропильная система представляет собой конструкцию из брусьев, связанных между собой таким образом, чтобы равномерно распределить внешнюю нагрузку, оказываемую на верхнюю часть здания. В зависимости от уклона и от площади крыши, кроме брусьев дополнительно используются перемычки, ригеле, распорки и прочие строительные элементы.
Различают два вида стропил:
— висячие: когда несущие опоры одной стороной соединяются друг с другом, а другой — упираются в стены;
Схема устройства висячих стропил
Схема устройства висячих стропил 2
— наслонные, когда стропильные ноги упираются в мауэрлат и во внутренние стены здания.
Обрешетка
Обрешетка представляет собой брусья или доски, уложенные на стропильные ноги. К конструкции, которая укладывается перпендикулярно стропильным ногам, прикрепляется кровельный материал. Обрешетку монтируют из обрезной, необрезной или шпунтованной доски, ОСП-3 (ориентировано-стружечная плита) или ФСФ (фанера повышенной стойкости).
Кровельный материал
На рисунке можно рассмотреть, какой тип кровельного покрытия подходит под определенный угол наклона.
После подготовки обрешетки приступают непосредственно к укладке кровельного материала. Какой вид кровли выбрать, каждый решает в зависимости от своих материальных возможностей, от погодных условий, от типа бани.
Для того, чтобы рассчитать точное количество материала для вашей бани, воспользуйтесь нашими калькуляторами (перейдите по ссылкам ниже):
- Калькулятор односкатной крыши;
- Калькулятор двухскатной крыши.
Также тут есть пример расчета крыши.
Шифер — традиционный материал, проверенный временем и испытанный на практике. Уклон кровли под шифер — 12°. Материал имеет высокую прочность, устойчив к огню, быстро и просто устанавливается, к тому же имеет низкую стоимость. Со временем шифер покрывается лишайниками и мхом, поэтому его необходимо периодически очищать от наросших растений.
Ондулин легкий и удобный в монтаже, устанавливается под уклоном крыши от 5°, имеет гарантийный срок до 15 лет. Главное преимущество материала — легкость, однако со временем он меняет свой цвет, имеет крайне низкую морозостойкость (25 циклов), а при слишком высокой температуре может деформироваться.
Черепица — натуральный материал, устанавливается под уклоном кровли от 25° и имеет очень длительный гарантийный срок, до 30 лет. На самом же деле срок службы черепицы достигает 150 лет. Черепица хорошо поглощает звуки, обладает повышенной огнестойкостью, устойчива к низким температурам и поражает разнообразием оттенков и форм.
Цементно-песчаная черепица своими характеристиками похожа на натуральную черепицу и укладывается под уклоном от 20°. Материал может прослужить до 100 лет, обладает хорошими звукоизоляционными и морозостойкими свойствами, устойчив к высоким температурам. Время от времени поверхность такой черепицы необходимо очищать от наросшего мха.
Битумная черепица — популярный материал с отличными звукопоглощающими свойствами. Уклон кровли для такого материала от 12°, причем его можно устанавливать на любые типы крыш. Не бьется, не ломается при транспортировке. При этом имеет некоторые недостатки: материал невозможно установиться при температуре ниже 5°, дорого обходится стоимость крыши и ее монтаж.
Металлочерепица устанавливается под уклоном от 15°, служит от 15 до 50 лет, отличается быстрым и простым монтажом. Среди достоинств металлочерепицы — большой выбор цветов, простая конструкция, повышенная пожаробезопасность.
Профнастил имеет гарантийный срок от 15 лет, отличается удобным и простым монтажом, имеет простую конструкцию и хорошую пожаробезопасность. Можно подобрать необычные и яркие цвета.
Какую систему выбрать
Стропила для двухскатной крыши своими руками – это вполне выполнимая задача. Особых проблем с их «созданием» возникнуть не должно. Совсем другое дело – это установка стропил двухскатной крыши.
Для начала нужно выбрать тип стропильной системы. В основном, используют для строительства частных домов следующие два варианта двускатной крыши:
- Наслонная. Такая система стропил двускатной кровли используется в тех случаях, когда по центральной оси здания имеется несущая стена. Так делают, когда дом шире десяти метров. В наслонной системе двухскатной кровли стропила верхней части упираются в коньковый прогон. В результате основная нагрузка ложится на стойки, которые упираются в центральную несущую стену;
- Висячая. Такой тип двухскатной системы применим, когда ширина дома небольшая, и используются стропила длиной не более шести метров. Здесь основная нагрузка ложится на боковые стены. Снизу стропила соединяет затяжка, а в верху они скрепляются между собой.
Какой вариант двухскатной системы выбрать – это, главным образом, зависит от размера дома. Также следует учесть наличие или отсутствие осевой несущей стены. Наиболее прочной считается наслонная система. Но здесь сама конструкция более сложная, в ней больше элементов. Висячая двухскатная система стропил возводится проще и быстрее.
Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли
Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…
Стропильная система двухскатной крыши ‒ Мауэрлат
Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:
Схема крепления мауэрлата к стене
- Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
- При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
- Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.
Стропильная система двухскатной крыши ‒ Стропила
После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:
- 3 м – 40 на 150 мм;
- 4 м – 50 на 150 мм;
- 5 м – 50 на 175 мм;
- 6 м – 50 на 200 мм.
Таблица средних значений стропильных ног
Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.
Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:
- С зарубкой;
- без нее.
Крепление стропильных ног к мауэрлату с зарубкой и без
В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.
Схема крепления стропил при помощи проволоки и на скобы
Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:
- На скобы (для деревянных построек);
- При помощи скрутки из проволоки (для каменных стен дома).
Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.
Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы
Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.
Монтаж мауэрлата
Если расчет выполнен, а материалы закуплены, можно выполнять монтаж мауэрлата, а затем созданию обрешетки. Мауэрлат — это своего рода фундамент для будущей кровли. Только эта конструкция не из бетона, как основание для дома, а из соснового бруса.
Древесина хвойных пород — идеальный для этого материал, достаточно прочный и легкий, чтобы распределить вес крыши равномерно по периметру опорных элементов дома. Его размещают вдоль скатов кровли, между стропильной ногой и верхней частью стены.
Крепление стропильных ног к мауэрлату
Для большей сохранности мауэрлата и долгого срока его службы, между ним и стеной прокладывают слой гидроизоляции, в качестве которого чаще всего выступает рубероид. В зависимости от материала, из которого возводится дом, монтаж мауэрлата выполняется различными методами.
Строительство своими руками предполагает проверку надежности соединения. Если речь идет о деревянном доме, крепеж можно делать при помощи шпилек или брусков, в кирпичном — используют металлическую проволоку, арматуру, в строениях из пеноблоков, газосиликата — бетонную стяжку.
Последовательность работ
Если бы существовала пошаговая инструкция о том, как построить двухскатную крышу, она бы начиналась с того, как . Висячие следует собрать заблаговременно, используя металлические уголки, болты. Первыми выполняют монтаж крайних конструкций, а только потом расположенных внутри.
Чтобы создать наслонную систему, необходимо сначала наладить лежень, на который будут устанавливаться опоры. Сборку можно будет считать завершенной после закрепления всех стропильных ног как показывает чертеж. Если их длины не хватает для создания свеса, ее увеличивают за счет крепления кобылок.
Следующий этап — монтаж обрешетки. Так как назначение ее сугубо практическое, в ход идет самый простой, дешевый материал, к примеру, необрезная доска или даже горбыль. Однако, не стоит пренебрегать удалением коры с поверхности дерева, эта нехитрая операция увеличит срок его эксплуатации. В зависимости от того, чем планируется укрывать крышу дома, различают два типа обрешетки:
Сплошная. Применяется в случаях, когда выбор пал на мягкие виды кровли, которые переживают новую волну популярности, в частности ондулин. Так как сами по себе они форм не держат, им необходима жесткая опора, чтобы избежать возможных деформаций от собственной тяжести или весом выпавших осадков.
Решетчатая. В этом случае доска укладывается не сплошным слоем, а с промежутками, шаг которых выбирают в зависимости от материала, используемого для покрытия. Чаще такая схема пользуется для создания обрешетки под металлочерепицу, шифер, профнастил.
Завершающий этап работ и последующая эксплуатация
Заканчивается строительство укладкой кровельного материала. Пошагово расписать монтаж каждого материала, коих на строительном рынке представлено очень много, будет сложно.
Поэтому придется ограничиться общими рекомендациями: строго придерживайтесь инструкции производителей, не забывайте о необходимости нахлеста между листами (рулонами), дабы избежать протечек, работайте аккуратно, стараясь не повредить материал.
Конструкция двухскатной крыши гарантирует:
- Отличное сопротивление порывам ветра;
- Легкий сход снега со скатов;
- Защиту от дождя и холода;
- Долговечность и надежность.
Конструкция
Крыши для бани состоят из нескольких элементов:
- Стропильной системы. С ее помощью распределяется нагрузка по площади кровли, создаются углы наклона. Лучше собрать стропильную систему на земле, а потом закрепить ее поверх мауэрлата или потолочных балок.
- Обрешетки. Набивается поверх стропил. Может быть в виде сплошного щита или реек, расположенных отдельно от друг друга с одинаковым шагом. Предназначена для соединения отдельных секций стропильной системы, закрепления кровельного материала.
- Гидро- и пароизоляции. Пленки, которые закрепляются поверх обрешетки.
- Кровельного покрытия. Существуют разные виды кровли, которые отличаются техническими параметрами.
Поэтапное возведение крыши
Все элементы крыши связаны друг с другом, выполняют определенные функции.
Как сделать двускатную крышу своими руками: пошаговая инструкция
Сборка простого перекрытия не вызовет затруднений у начинающего мастера, хоть немного знакомого с плотницким делом. Помогут смонтировать двухскатную крышу своими руками чертежи, фото и пошаговые инструкции поэтапного строительства. Монтаж включает сборку мауэрлата, ферм и обрешётки, гидро- и теплоизоляционные работы, укладку покрытия, подшивку свесов. Перекрытие должно служить долго, значит, его делают с запасом прочности, который обеспечит безопасность и долговечность.
Укладка мауэрлата
Изготавливают элемент из бруса или бревна, обрезанного с одной стороны. Укладывают его строго по горизонтали, а отдельные участки сращивают по длине косым или прямым замком. В углах соединяют «в полдерева» или «в лапу». К стенам его крепят проволокой, арматурой, закладными элементами или анкерами. Вариант фиксации зависит от способа возведения здания. Независимо от выбранного типа крепления, оно должно обеспечивать полную неподвижность.
Монтаж конькового бруса
Элемент опирают на противолежащие фронтоны здания. До начала монтажа подготавливают места укладки бруса, очищают их от строительного мусора и проверяют горизонтальность отверстий. Края прогона обматывают гидроизоляционным материалом для увеличения срока его службы и всего узла в целом. После укладки бруса ещё раз проверяют его горизонтальность. В случае отклонения от нормы под края устанавливают прокладки. Обязательно необходима проверка параллельности конька срезу стен. Закрепляют прогон только после его выставления.
Устройство висячей стропильной системы
Подвесная двухскатная крыша своими руками — простой способ пошагового монтажа. Возводят её в чёткой последовательности:
- Обустраивают мауэрлат.
- По длине опорного бруса делают разметку, где будут располагаться фермы.
- Собирают вне здания арки из стропил, затяжек, ригелей.
- Поднимают и устанавливают элементы в заданное положение, начиная с боковых. Каждый фиксируют временными укосинами для сохранения вертикали, которую контролируют отвесом или уровнем.
- Натягивают маркеры по нижней и верхней точке между крайними фермами. По ним выставляют средние фрагменты.
- Закрепляют фермы или арки коньковыми досками, контролируя шаг.
Если между несущими стенами больше 6 м, висячие узлы усиливают стойками.
Крепление обрешетки
Укладку финишного покрытия выполняют на обрешётку. Кроме того, она усиливает каркас, придает ему устойчивость и жесткость. Делают её решётчатую или сплошную. В первом случае набивают доски либо бруски, во втором — листы фанеры, ДСП или OSB. Вариант зависит от вида гидроизоляционного материала и наличия теплоизоляции. Для обустройства утеплённого чердака потребуется монтаж контробрешётки.
Покрытие крыши
После окончания подготовительных работ приступают к настилу покрытия. Способ укладки и последовательность зависит от выбранного материала и рекомендаций производителя. В общем случае начинают работу с центра нижнего края свеса. В процессе монтажа постоянно контролируют параллельность отдельных листов коньку и фронтонам. После настила покрытия обустраивают вентиляцию, подшивают свесы и устанавливают водоотливы.
Тем, кто не знает, как возвести двухскатную крышу своими руками, поможет пошаговое видео процесса. Соблюдение строительных норм и выполнение расчётов позволит сделать перекрытие самостоятельно без привлечения наёмных специалистов.
Другие типы кровель для бани: основные моменты проектирования и возведения
Для покрытия бани могут быть использованы и другие типы крыш – односкатная или неравносторонняя. По сравнению с двускатной они не столь практичны, однако имеют ряд оснований для строительства именно над баней. Рассмотрим их основные особенности.
Односкатная кровля
Рассмотрим, как сделать крышу бани в виде односкатной конструкции. Данный тип кровли может применяться при необходимости покрыть баню достаточно небольших размеров или в случае, когда баня является пристройкой к основному зданию. Для применения подобной конструкции одну из стен строения делают выше, чтобы получить необходимый угол наклона кровли. Рекомендуется соблюдать уклон ската в пределах не менее 20° для меньшей нагрузки на перекрытия, а в регионах со снежными зимами увеличивать этот показатель до 45°.
Расчет и строительство односкатной крыши для бани своими руками, в принципе, повторяют все пункты, приведенные выше для двускатной конструкции. Остановимся на некоторых моментах, характерных именно для крыши с одним скатом:
- При расчете угла наклона односкатной кровли в производство берется показатель величины, на которую необходимо поднять одну из стен здания. Чем он больше, тем круче будет возведенная крыша и меньше нагрузка на ее стропильную систему;
- Точками опоры стропил является мауэрлат, закрепленный на стенах разного уровня.
Остальные операции по строительству односкатной кровли идентичны порядку работ для двускатной, описанных выше.
Крыша с неравносторонними скатами
Интересный вариант кровли для бани представляет конструкция с двумя скатами различной длины и угла наклона. Более длинный и пологий скат в этом случае может быть навесом над верандой, примыкающей к бане. При кажущейся привлекательности, этот тип кровли для бани имеет два недостатка:
- Из-за небольшой высоты крыши над баней размеры веранды получатся очень незначительными;
- Размеры чердака очень малы и не позволяют полноценно использовать его для хранения бытовых вещей.
Если учесть, что расчеты и возведения неравносторонней кровли таят достаточно много сложностей, строительство подобной крыши над баней нерационально.
Выбор размеров стропильных ног
А как сделать стропила на двухскатную крышу? Прежде всего, следует определиться с размерами. А они будут зависеть от испытываемых конструкцией нагрузок, а также от габаритов самого дома. Зная эти параметры можно высчитать размеры стропил.
Прежде всего, следует узнать о нагрузках. Специалисты разделяют их на две категории, а именно:
- Переменные. Сюда включаются нагрузки на стропила, которые вызваны природными явлениями. Прежде всего это вес снегового покрова. Это значение зависит от количества осадков вашего региона в зимнем периоде, от уровня уклона ската, и от характеристик кровельного материала. Также к переменным нагрузкам на стропила двухскатной крыши относят и силу ветра;
- Постоянные. Здесь имеется в виду вес всех элементов составляющих крышу. Кроме того, нужно к полученному значению прибавить вес всего оборудования и инструментов, находящихся на крыше, например, системы вентиляции, телевизионные антенны и другие.
Зная, нагрузку которую могут выдержать стропила двускатной кровли, можно высчитать их сечение. Но тут стоит учитывать еще несколько факторов. Во-первых, габариты самого дома. Чем он шире, тем длиннее будут стропила. А это значит, что и их сечение нужно делать больше. Во-вторых, шаг установки стропил двухскатной крыши. Чем чаще вы их закрепите, тем меньше сечение можно использовать.
Чтобы узнать длину стропил для двухскатной крыши, можно воспользоваться теоремой Пифагора. Для этого используется высота расположения конька и половины ширины дома. Но и тут есть один нюанс. Если система будет наслонной, то стропила могут выступать за уровень стен, с их помощью делается свес кровли. Эту дополнительную длину также следует учитывать.
Монтаж стропильной системы (пошагово)
Монтажу (сборке) стропильной системы предшествует тщательный подбор материала. Для стропил, конькового бруса, стоек, я выбираю предварительно высушенную древесину. Использовать материал естественной влажности можно только на обрешетке. В качестве крепежных элементов я использую гвозди и скобы, а также металлические уголки и пластины. Саморез можно применить в конструкциях обрешетки. Стропильная система каркасного дома двухскатной крыши может быть собрана самостоятельно, но в случае четкого следования инструкциям.
1. Разбивка. Монтаж стропильной части, как правило, я провожу после окончания монтажа верхнего перекрытия. После этих работ начинаю разметку под установку мауэрлата и конькового бруса.
2. Мауэрлат. Монтаж мауэрлата провожу при помощи анкеров к верхней обвязке стены. Материалом для мауэрлата служит брус с размерами 150*100 мм.
3. Стойки конькового бруса. В качестве стоек конькового бруса использую брусы сечением 100*100 мм. Согласно сделанной разбивки монтирую первый брус на мауэрлат фронтонной стены, закрепляя перфорированным уголком. Вторым по очереди креплю последний брус на противоположной стороне. Между брусами натягиваю шнур, по которому буду ставить остальные стойки. Шаг стоек варьируется от 2 до 3 м.
4. Конёк. Сверху стоек устанавливаю коньковый брус, который также имеет сечение 100*100 мм. Крепить стойки и брус между собой можно перфорированными пластинами и уголками.
5. Стропила. После монтажа конькового бруса можно приступить к установке стропильных ног. Перед установкой выполняю разметку мест крепления стропил. Разметку наношу как на мауэрлат, так и на коньковый брус. Шаг стропил беру 600 мм между центрами бруса стропильных ног.
Первоначально провожу замер длины стропильной ноги от центра конькового бруса до балки обвязки. Длину после бруса обвязки продлеваю на 50 см, чтобы можно было организовать свес. В месте пересечения стропильной ноги и мауэрлата делаю в стропилах запил. Таким образом обеспечивая посадочное место стропильной ноги. Крепление стропил к обвязке провожу гвоздями накосую с двух сторон. Дополнительно выполняю крепление с помощью перфорированного уголка
Важно понимать, что именно этот узел несет большую нагрузку при порывах ветра
Стыковка стропил на коньковом брусе проводится сверху конька. С помощью перфорированных или зубчатых пластин.
6. Ригель. Ригели для усиления стропильных ног креплю ниже уровня конькового бруса с тем расчетом, чтобы можно было сформировать черновой каркас потолка мансарды.
7. Дополнительные стойки. Усиление стропильных ног необходимо проводить в нижней части, где увеличивается нагрузка от снега. На расстоянии 1,5 м от обвязки под каждую стропилу устанавливаю стойки. Впоследствии они впишутся как стеновой каркас двускатной крыши с мансардой. К стропилам стойки закрепляю «ляпухами», которые нарезаются из остатков досок каркаса. Крепление провожу гвоздями. В нижней части стойки опираются на прогон, который я монтирую на балках верхнего перекрытия.
Монтаж висячих стропил
После того, как тип стропильной системы выбран и имеется проект со всеми расчётами и с указанием всех значений, можно переходить к монтажным работам.
Монтаж стропильной системы – важный и ответственный этап строительных работИсточник mchusetringe.dk
- Сначала отмечают центр крыши, после чего, ориентируясь на него, набивают по фронтонам две доски, на которых ставятся отметки по высоте конька.
- Изготавливается шаблон стропильной ноги, по которому потом изготавливаются все балки. Для это берут доску и одним её концом прислоняют к мауэрлату, а другим к отметке высоты конька. Снизу и сверху отмечают места будущих запилов.
- По шаблону изготавливается нужное число стропильных ног. Они должны делиться на правые и левые стропилины в зависимости от их расположения в ферме.

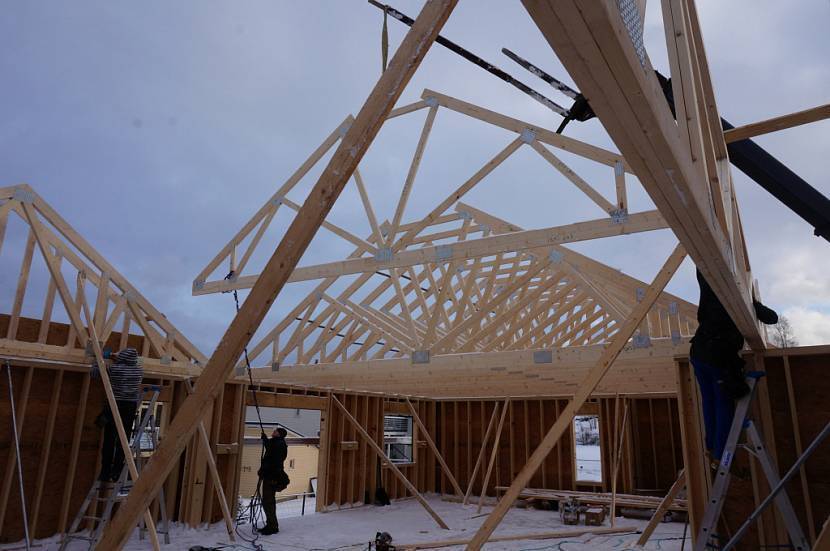

- Собирается первая ферма. Для этого соединяются две стропилины. Далее устанавливают затяжку, ригель или бабку, если это предусмотрено проектом.

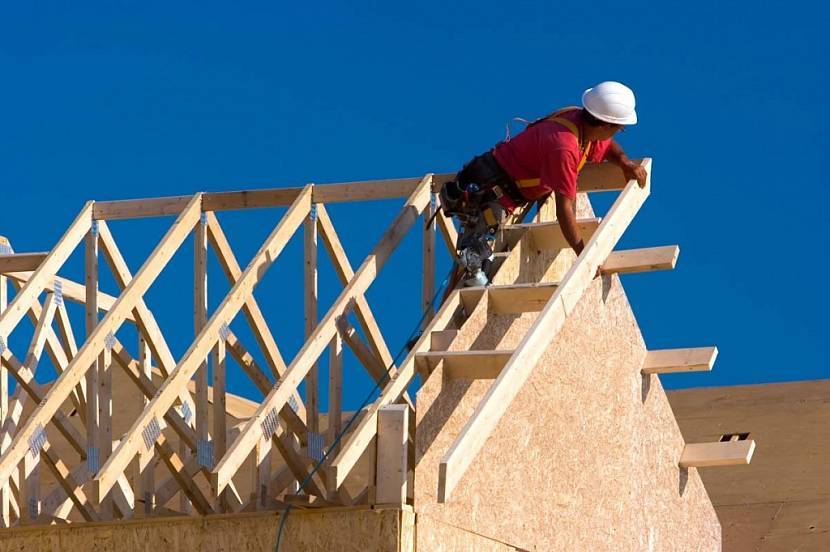

- Крайняя ферма поднимается на крышу и устанавливается на мауэрлаты. Крепится ферма целиком только неподвижным способом с помощью болтов, гвоздей или саморезов. Со стороны второго фронтона устанавливается ещё одна ферма.
Далее между первой и последней фермой натягивается верёвка, на которую потом ориентируются при установке следующих элементов.
Фермы устанавливаются по порядку между первой и последнейИсточник balkomplekt.ru
Оставшиеся арки выставляют между фронтонами с шагом, предусмотренным проектом. Уровень арок по высоте контролируют натянутой верёвкой. Для исправления небольших погрешностей в размерах, высоту регулируют путем подкладки под стропилины деревянных дощечек.
На этом монтаж стропильной системы заканчивается. Далее следует укладка изоляционных материалов и установка кровельного покрытия.
Технология возведения крыши с одним скатом
Самой популярной является баня с односкатной крышей. Кровельную конструкцию с одним скатом можно легко возвести собственноручно из доступных материалов. Одна из несущих стен должна быть выше других на несколько рядов для создания нужного наклона ската – от 20 до 45 градусов.
Для строительных работ потребуются инструменты и материалы:
- Брус сечением 6×8 см.
- Поддерживающие балки для перекрытия.
- Доски 25×3 см.
- Мембрана для гидроизоляции.
- Теплоизоляционный материал.
- Покрытие для кровли.
- Крепежи (саморезы, гвозди).
- Молоток.
- Грунтовка с антисептическими свойствами.
- Уровень.
- Ножовка.
Согласно рабочей инструкции, односкатная крыша для бани строится поэтапно:
Этап 1. Установка несущего бруса (мауэрлата)
Несущий брус укладывается по периметру наружных стен и предназначается для монтажа системы стропил. В срубах мауэрлатом является верхний ряд, в кирпичных и блочных постройках он обустраивается дополнительно. Балки фиксируются проволокой, анкерными болтами или шпильками.
В верхние стеновые ряды вводят шпильки на глубину до 40 см с шагом в 65 см между собой так, чтобы верхняя часть резьбы возвышалась над несущими балками на 3,5 см.
Рулонный рубероид настилается сверху с накалыванием на шпильки в местах их монтажа. Далее балка укладывается на острие и забивается молотком, чтобы сделать небольшие засечки. По засечкам проделываются отверстия, после чего балка устанавливается на шпильки, поверх которых закручиваются гайки.
Этап 2. Установка балок для потолочного перекрытия
В несущих балках проделываются пазы для перекрытия с шагом в 65 см. После монтажа потолочных балок на концах они должны иметь отступ в 32 см за пределы несущих стен. Потолочные перекрытия выполняют функцию стропил, поэтому фиксируются к мауэрлату при помощи гвоздей или проволоки. После завершения монтажа все элементы обрабатываются антисептической грунтовкой.
Этап 3. Гидро- и теплоизоляция
Нижняя часть конструкции перекрытия подшивается досками. Поверх установленных стропил настилается пленка внахлест, стыки проклеиваются скотчем. Далее монтируется теплоизоляционный материал – рулонный или плитный. Зазоры заполняются монтажной пеной, сверху устанавливается мембрана внахлест с фиксацией стыков строительным скотчем.
Этап 4. Установка кровли
На стропила набиваются брусья через пленку для гидроизоляции, после чего готовый каркас обшивается досками. Ширина между брусьями может составлять от 1,5 до 14 см в зависимости от типа кровельного материала. На готовую обрешетку монтируется финишное покрытие – шифер, металлочерепица, ондулин или профнастил. Листовая кровля фиксируется на саморезы с прокладками, чтобы предотвратить проникновение влаги через входные отверстия.
