Эксплуатация печи

Дымоход необходимо чистить регулярно, чтобы не возникало обратной тяги

Главная особенность шведки – «тихоходная» тяга. Агрегат рассчитан на медленное сгорание топлива. При интенсивном горении тонкостенный корпус перегревается, а это вызывает повреждения швов и быстрый износ. Топить шведку легковоспламеняющимися материалами, как солома или легкий хворост, нельзя.

Следует выполнять и другие рекомендации:

• После простоя печку нельзя растапливать на полную мощность. Выполняют не менее 3–4 прогонов.
• Зольную камеру каждый день очищают от пепла и золы. Чистят колосник и освобождают топку от остатков несгоревшего топлива.
• 1 раз в год обязательно прочищают дымоход. Лучше всего это делать осенью перед началом отопительного сезона.
• 1 раз в 3–4 года осматривают топки, зольник, камин, если есть. При обнаружении поврежденных кирпичей или швов необходимо заменить их или обновить кладочный раствор.

Несомненное преимущество печного отопления по сравнению с водяным – высокая экономичность. Шведку топят углем, дровами, пеллетами, что обходится намного дешевле. При небольших размерах дачи конструкции достаточно для обогрева.

Видео описание

О проекте шведки с тремя режимами топки в следующем видео:

Принцип порядовки

Гидроизоляцию нижнему ряду удобнее всего организовывать при помощи рубероида. В этом случае вы сможете сделать на нем разметку первого ряда (например, мелом или строительным маркером). К разметке стоит подойти ответственно: она задает ровность будущего печного корпуса. До начала работы необходимо знать следующие нюансы:

• Определить места, где кирпич будет укладываться безрастворным методом.
• Уметь правильно сделать подрезку кирпича.
• Знать, как уплотняются места соединения кирпича и металла (заполняются асбестовым шнуром), планировать и уметь изготавливать температурные зазоры.

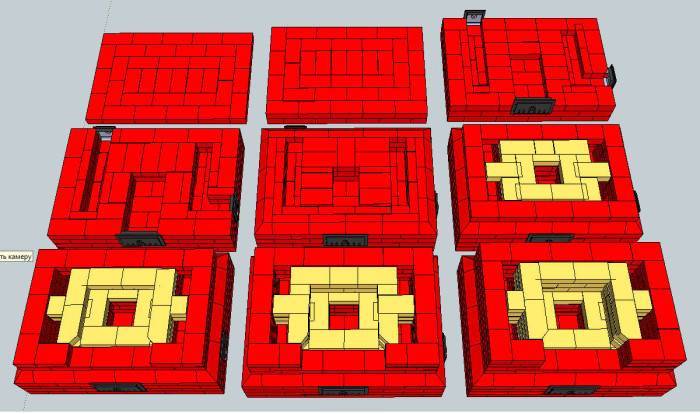

Схема порядовки из 16 рядов Источник terman-s.ru

Размеры и чертежи печи шведки

После фундамента переходят к работе над подножием будущей печи, выкладывая ее первый и второй ряды. Для обеспечения своего рода выступа-постамента, выкладывают их исключительно с расширенными швами, в пределах 13 мм.

Чрезмерно широкими их также делать не нужно. Специалисты советуют при кладке печи шведки каждый из кирпичей на протяжении нескольких секунд полоскать в чистой воде. Эта простая манипуляция позволит увеличить адгезию за счет избавления от пыли на поверхности материала.

кладка печи шведка порядовка

Дело в том, что на практике, кладка, которая выполнена из пыльного и сухого кирпича, может оказаться не достаточно прочной, в условиях значительного теплового напряжения.

В случае с печью шведкой предполагается сильный отвод тепла через духовку на фоне эффективного использования топлива. Поэтому для ее кладки и берется только высококачественный шамотный кирпич, а также качественный раствор на мергеле.

Обычно именно из шамота рекомендуется выкладывать печь шведку своими руками с третьего ряда и вплоть до того, который будет следовать за плитой. Но в некоторых случаях в целях экономии его берут только для внутренней облицовки топки, для которой потребуется не более сотни кирпичей.

Технология укладки шведки

Кирпичная печка для дома должна устанавливаться строго на гидроизоляционном фундаменте. Печь Буслаева весит более 750 кг, поэтому собирать ее прямо на бетонном полу нельзя: со временем поверхность деформируется, что может привести к неполадкам работы печи и даже пожару. Поэтому бетонный фундамент необходимо покрыть гидроизоляционным материалом.

Проекты кирпичных печей предусматривают проникание грунтовых вод в нижние слои фундамента, отчего кирпич начнет сыреть и со временем разрушится. Поэтому лучше защитить конструкцию рубероидом или толем. Уже непосредственно после работ по гидроизоляции начинается разметка и порядовка.

Первый ряд

Первый ряд выполняется сплошной кладкой, причем внешний ряд выкладывается только цельными кирпичами

Очень важно проконтролировать их целостность и прочность — этот момент может сыграть решающую роль при эксплуатации печей. Внутри можно использовать и половинки — главное, чтобы не осталось толстых щелей, и сохранилась герметичность

Второй ряд

Аналогичная кирпичная кладка, но на этот раз требуется установка поддувальной дверцы, которая будет расположена под топливником. Топливник – пространство печи, в котором происходит сгорание.

Третий и четвертый ряд

Третий ряд укладывается в полкирпича с обязательным сохранением проемов для установки поддувала и отделения чистки (120х120 мм). Четвертый собирается по тому же принципу.

Но с этого момента необходимо начать формировать поддувальную камеру размером 200х300 мм. Обычно она располагается в левой и задней части печи.

На этом уровне нужно вмонтировать колосниковую решетку. Она устанавливается в специальные проемы, которые проделываются в кирпичах. По периметру решетки следует оставить температурный зазор в 10 мм и опустить к решетке в пределах 20-30 градусов наклона. Затем монтируется топочная дверца печи.

С шестого по девятый ряд

Здесь начинается выкладка духового шкафа. Кирпичи укладываются на ребро по всей площади печки. Вокруг духового шкафа фиксируются стальные листы для защиты от прогорания. С седьмого по девятый ряд формируется увеличение ширины канала, который проложен у задней стенки справа. Поверх духовки укладывается глиняная смесь. Духовка и топочная дверца закрепляются в конструкции.

Десятый ряд

Монтируется варочная поверхность и расширяется канал с постепенным закруглением углов. При помощи уровня необходимо проверить, чтобы чугунная плита лежала горизонтально, без отклонений.

Пространство между плитой и стеной печки закладывается.

Одиннадцатый ряд

Формируются две кирпичные стенки в четверть, и проводится их кладка. Здесь же происходит выкладка чистки и установка дверцы варочной камеры. При помощи прочного листа стали создаются балки для перегородок газохода. Из них образуются каналы 160х200 мм.

Двенадцатый ряд

Из полосовой и угловой стали возводятся опорные балки для кирпичного свода, после чего создается приточная вентиляция в виде канала 150х100 мм. Здесь же формируются кирпичные печурки.

Кирпич стачивается в конусообразную форму для сужения вентиляционного канала, а малую печурку необходимо перекрыть стальным листом.

Тринадцатый ряд

Снаружи дымохода (в передней части) закладывается чистка, и устанавливаются навесные перегородки. Сама кладка осуществляется в полкирпича, монтируется задвижка и карниз. При этом необходимо сохранять отступы в 30 мм с каждой стороны. Над каналами кладка также стачивается в конус.

Четырнадцатый ряд

Отступы увеличиваются еще на 30 мм, после чего можно продолжать формирование карниза. Над большой печуркой необходимо установить металлические уголки и полосу, которые перекроют малую печурку.

Далее делается перекрытие, устанавливаются задвижки, монтируется вентиляционный канал у печного портала. Остается только монтировать дымовую трубу с распушкой.

Необходимые материалы

1. Кирпич красный (только на саму печь) 553 шт.
2. Огнеупорный кирпич ША-8 = 32 шт.
3. Глиняный раствор.

Дверки:

• 21 х 25 см (топочная). Она должна быть литая, с усами.
• 14 х 25 см.
• 14 х 14 см (для чистки) = 3 шт.

Уголок стальной:

• 4,5 х 4,5 х 1м.20см. = 1шт.
• 4,5 х 4,5 х 70см. = 1 шт.
• 4,5 х 4,5 х 90,5 см. = 5 шт.

Другие материалы:

Шкаф духовой для шведки

1. Стальные полоски 5 х 65 см (толщина 5 мм.) — 2шт.
2. Задвижка 25 х 13 см.
3. Задвижка для вытяжки пара 13 х 13 см.
4. Колосниковая решётка 20 х 30 см.
5. Духовой шкаф 45 х 25 х 29 см.
6. Плита (чугун) 41 х 71 см.
7. Лист для перекрытия сушильных камер 80 х 90,5 см.
8. Стальная пластина для малой сушилки 19 х 34 см.
9. Лист перед топкой 50 х 70 см.

Материалы

Следует учитывать, что важным моментом изготовления печи «шведки» является качественный материал. Чтобы обеспечить долговечное использование печи, необходимы материалы высокого качества. Для установки печи понадобятся следующие материалы:

• Шамотный кирпич. Данный вид кирпича содержит в себе 80% огнеупорной глины, благодаря чему способен выдерживать нагрузку очень высокой температуры. Конструкция, выполненная из обыкновенного кирпича, при достижении очень высоких температурных показателей может не выдержать, раскрошиться и разрушиться.
• Глина. Необходим для кладки кирпичей качественный глиняный раствор, который обеспечит надежность и долговечность всей конструкции. Чтобы верно подобрать глину и самостоятельно приготовить из нее раствор, желательно проконсультироваться по данному вопросу с печниками.
• Металлические детали: заслонки, задвижки, дверцы. Как правило, выполняются из литого чугуна. С помощью декоративных подобных деталей печи можно придать определенный стиль. При кладке следует учитывать, что кирпич и металл обладают различными структурами в плане расширения тепла.
• Отделочные материалы. Подбираются по желанию и вкусу, учитывая финансовые возможности и стиль помещения. Как правило, используется штукатурка, известь или плитка. Именно завершающий отделочный этап в создании печи придаст всей конструкции законченный вид.

Фундамент — монолитный бетонный

Материалы

Для фундамента под печь подойдет бетон марки В15 (М200). Для приготовления такого бетона составляющие берутся в следующей пропорции: цемент — 1 часть, щебень — 4 части, песок — 2 части.

Цемент нужно взять не меньше М400. Крупным заполнителем может служить щебень или гравий, размер частиц которого не превышает 30 мм. Для бетонных работ пригоден песок с примесями не более 10%. К ним относятся глина, слюда, органического происхождения и пылевидные частицы. Примесей в крупном заполнителе должно быть меньше 2%.

Необходимые материалы для фундамента можно рассчитать, исходя из расхода на 1 м3 готового бетона:

Цемент М400 — 325 кг/м3.

Песок — 1300 кг/м3.

Гравий (щебень) — 1300 кг/м3.

Вода — 205 л/м3.

Инструменты

Для производства бетонных работ необходимо иметь инструмент, с помощью которого:

• укладывают бетонную смесь (лопата, кельма);
• утрамбовывают (трамбовки, щуп);
• разглаживают (гладильная доска, полутерок, затирка, железнилка, уголок).

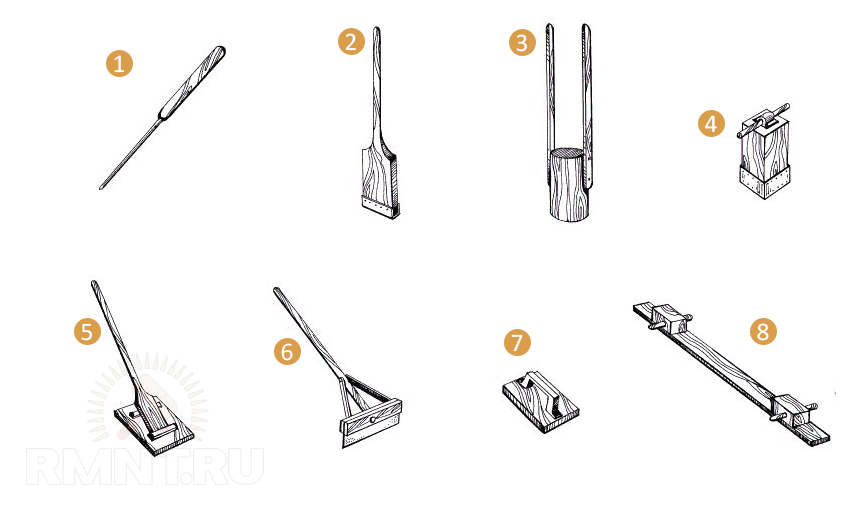

1 — щуп; 2 — трамбовка узкая; 3 — трамбовка круглая; 4 — трамбовка квадратная; 5 — гладилка; 6 — скребок; 7 — полутерок; 8 — гладильная доска

Последовательность бетонирования

Очень важно определиться с глубиной, на которую необходимо заложить фундамент под печь. Это зависит от возможности грунта сопротивляться нагрузкам на него (несущей способности)

Достаточно много существует грунтов со слабой несущей способностью. Они под действием нагрузок могут изменять свою первоначальную структуру (просадочные лессовые и содержащие растворимые соли, набухающие глинистые, биологического происхождения, а также водонасыщенные, зимой увеличивающиеся в объеме).

Так, например, для мелких (пылеватых) песков, супесей, суглинков и глин, в которых грунтовая вода находится выше глубины промерзания грунта, низ фундамента назначается ниже этого уровня. Глубина промерзания определяется по результатам многолетних наблюдений.

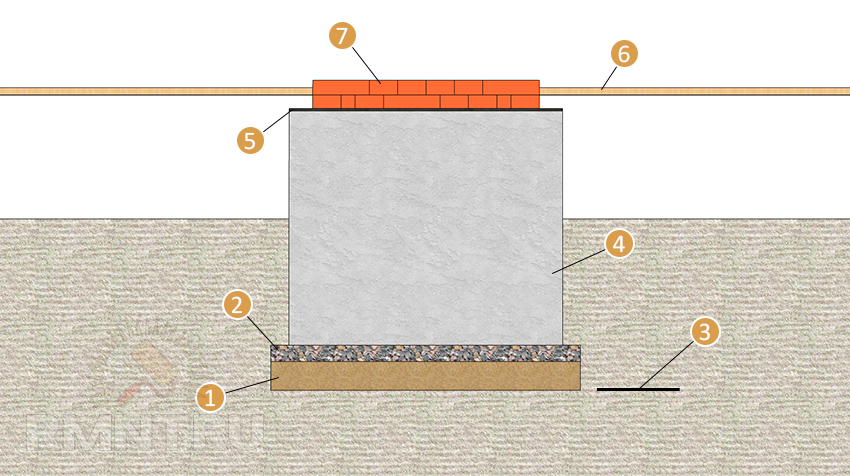

1 — песчаная подушка; 2 — гравий; 3 — глубина промерзания; 4 — монолитный фундамент; 5 — гидроизоляция; 6 — уровень пола; 7 — кирпичная кладка

Это в случае, если дом зимой может быть неотапливаемым. Если дом отапливается весь зимний период, то подошва фундамента должна быть на глубине более 50 см от планировки земельного участка.

При плотных грунтах с хорошей несущей способностью бетонировать фундамент можно и без опалубки. Тогда яму роют точно по размерам фундамента. Если грунт осыпается, необходимо устройство опалубки. Изготавливают ее из древесины хвойных или лиственных пород, которая не подвержена короблению. Доски берут толщиной не менее 19 мм и влажностью не более 25%.

На дно ямы под фундамент делается подушка толщиной не менее 15–20 см из песка и гравия, который утрамбовывается.

Укладывая бетонную смесь, обязательно проведите ее трамбование или уплотнение, чтобы освободить появляющиеся в ней воздушные пузыри. Это увеличивает плотность бетона, а, следовательно, и прочность.

Уход за свежеуложенным бетоном состоит в поддержании для него необходимой температуры и влажности. Это защита от быстрого высыхания поверхности бетона в ветреную жаркую погоду с помощью какого-либо влажного покрытия (мешковина, брезент, влажные опилки или песок).

Защита свежего бетона от излишнего увлажнения, высыхания, а также охлаждения производится в течение одной-двух недель в соответствии с температурой внешнего воздуха. Самое главное, чтобы бетон набрал не менее половины своей полной прочности.

Убрать опалубку можно только в случае, когда будет достигнута достаточная прочность бетона (50%). Чаще всего это происходит не раньше 7–14 дней при температуре от +5 до +20 °С. Чем выше температура, тем быстрее идет набирание прочности.

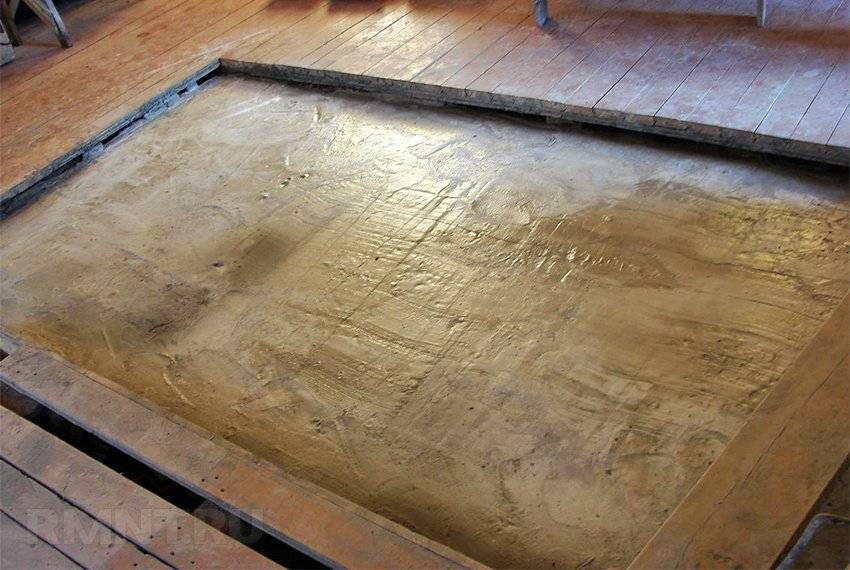

Поверх застывшего бетона кладется гидроизоляция (2 слоя рубероида). Размер фундамента нужно принять на 100 мм больше с каждого края печи.

Напоследок о сушке и растопке

Заключительный этап строительства – просушивание тела печи, предварительное протапливание

В этом плане «шведка» требует осторожного подхода:

• Сразу разжигать дрова в топливнике нельзя.
• Сначала кладка должна просушиться в течение 2 недель. Если погода холодная и сырая, задействуйте электрический тепловентилятор.
• В течение 14 дней регулярно протапливайте печку малыми порциями сухих дров (3—4 кг в сутки). Используйте породы дерева, дающие мало сажи, — осину, акацию, тополь.

Первые рабочие топки делайте малым количеством дров, постепенно увеличивая нагрузку. Не забудьте открыть заслонки зимнего хода, дабы «шведка» прогревалась равномерно.

Виды шведки

Существует несколько популярных видов шведской печи.

• Печь в виде камина устроена таким образом, что варочная поверхность выходит на кухню, а декоративная часть с топкой и каминным порталом выходит в гостиную.
• Шведка, оборудованная лежаком. Такая конструкция печи достаточно сложная, но в зимнее время она выполняет функцию очень уютной и теплой кровати.
• Шведка, оснащенная варочной плитой и духовкой. Задняя часть такой печи обогревает комнату, а функциональная передняя часть располагается на кухне.

Выбор конструкции печи зависит от площади помещения и функциональных задач, которые она должна решать. Если печь необходима исключительно для приготовления пищи на даче и не предполагается обогрев дома зимой, то можно остановить свой выбор на компактной конструкции.

Шведка с одной плитой

Если же печь обустраивается в качестве основного отопительного прибора, то лучше выбирать модель, которая сможет прогреть сразу несколько комнат.

Следует сказать, что шведская конструкция печи является идеальным вариантом для небольшого загородного дома, в котором хозяева обитают не только в летний период.

Конечно, она подойдет и для небольшой дачи. Но шведка достаточно быстро отсыревает, а значит, требует постоянной эксплуатации. В противном случае, ее придется долго просушивать каждый раз перед тем, как ввести в эксплуатацию, а это значительно снижает ее экономичность.

При регулярном же использовании такая печь, оснащенная удобной варочной поверхностью и функциональным духовым шкафом, станет незаменимым помощником по хозяйству и подарит тепло и уют в доме.

В каком месте установить печку?

Печь «шведка» с плитой хорошо впишется между двумя смежными комнатами, например, в качестве разделения кухни и гостиной. Часть, где будет находиться плита и духовой шкаф, выходит на кухню, а задняя, на которой можно оборудовать место для отдыха и даже камин, в зал. Таким образом, получится печь «шведка» с лежанкой.

В принципе, печь «шведку» можно установить в любом месте помещения, где требуется отопление, приготовление пищи, а также внесение декоративного элемента. В случаях когда функция приготовления еды не требуется, можно рассматривать вариант печи в качестве декоративного момента и соорудить конструкцию, например, совместно с камином и украсить отделочным материалом, например, природным камнем.

Разновидности кирпичных печей

Одним из основных достоинств кирпичной печи является большая тепловая инертность, что позволяет ей даже после кратковременной топки всего в несколько часов очень долго отдавать тепло.

Выбор подходящего типа печи, в первую очередь, зависит от режима проживания и площади дома. Печь из кирпича более актуальна для частного дома, в котором живут постоянно.

По назначению их принято делить на:

• исключительно отопительные;
• отопительно-варочные, которые представляют собою всем известные русские печи, так называемые, шведки и пр.;
• варочные;
• узконаправленные угловые печи для бани, теплицы, гаража и пр.

По форме их делят на прямоугольные, квадратные, круглые, Т-образные и угловые печи из кирпича.

Еще одним важным техническим параметром конструкции является теплоотдача. По этому критерию их разделяют на тонкостенные, толстостенные и комбинированные. В зависимости от способа внешней отделки печи можно поделить на: кирпич «под расшивку», отштукатуренную конструкцию, обвязанную печным кафелем или плиткой, в металлическом кожухе (круглые печные конструкции). Не последнее место при выборе подходящей печи занимает и структура дымоходных каналов, которая бывает прямоточной или противоточной, бесканальная или с нижним прогревом, с горизонтальными или вертикальными каналами и пр.

Фундамент

Монтажные работы, как и положено, начинают с устройства фундамента. Обычно это делают одновременно с заливкой основы для дома. Если по каким-либо причинам такой процесс был упущен, придется проводить работу в готовом помещении.

В любом случае фундаменты дома и печной конструкции должны быть отделены друг от друга. Чем массивнее обогревательный элемент, тем мощнее должна быть основа и глубже ее залегание.

Подушка

В самом начале проводят подробную разметку, роют котлован необходимой глубины и хорошенько утрамбовывают грунт на его дне. Затем засыпают песок, смоченный водой, и также плотно трамбуют.

Песчаная подушка должна быть не менее 100 – 200 мм по толщине в уплотненном состоянии. Далее на песчаный слой закладывают щебень, толщиной в 150 мм. Каменную подложку тоже необходимо хорошенько утрамбовать.

Опалубка

Следующий этап заключается в создании опалубки для заливки раствора. Ее боковые стенки собираются из деревянного материала, а зазоры герметизируются полиэтиленовой пленкой, устеленной поверх опалубки и зафиксированной степлером.

Пленку можно заменить обычным рубероидом, так же прибитым скобами к деревянным доскам. Опалубочную конструкцию необходимо поднять над уровнем грунта на высоту фундамента. Допускается монтаж опалубки по краю котлована.

Грубый бетон и армирование

Когда опалубка готова, можно приступать к заливке грубого раствора, состоящего из крупнокалиберного гравия, цемента и небольшой части песка. Этот слой должен быть не менее 150 мм.

В свежезалитый первый слой бетона вдавливают металлическую конструкцию из вертикально закрепленных прутьев арматуры. Она послужит связующим элементом для более легкого цементного раствора.

Легкий бетон

Поверх арматуры заливают легкий бетон до уровня грунта. Затем строительную смесь аккуратно разравнивают и оставляют схватываться.

После небольшого отвердения сверху размещают металлическую армирующую сетку или решетку, которая также заливается бетоном на высоту опалубочных стенок. Стяжку разравнивают и оставляют до полного высыхания, на которое в среднем уйдет до 28 дней.

Гидроизоляция

После того как стяжка полностью высохла, можно переходить к следующим этапам работы. Пришло время снять опалубку, а ровную поверхность основы выстелить гидроизоляционным слоем, который состоит из нескольких слоев рубероида, проклеенных между собой. Все готово для укладки кирпичных стен печи.

Запуск в эксплуатацию

Готовую печь на 2 недели оставляют в покое для просушки. Если на улице в течение этого периода наблюдается сухая тёплая погода, никаких дополнительных мер предпринимать не нужно. А вот в условиях сырости печь придётся сушить тепловентилятором.

Следующие 2 недели печь непрерывно топят высококачественным топливом — осиной или антрацитом (дают минимум сажи), загружая его в количестве 2–4 кг. Как только одна загрузка прогорит, сразу или хотя бы с определённой периодичностью закладывают и поджигают следующую. При этом в прочистные дверцы нужно натолкать скомканные сухие газеты или обёрточную бумагу.

Далее следует разгонная топка. На неё отводится 2 дня, в течение которых печь топится дважды в сутки (утром и вечером, всего 4 топки) с постепенным увеличением топливной закладки от наименьшей до максимальной. Многоходовую печь на данном этапе нужно обязательно переключить на зимний ход.

Если вы выбираете подходящую конструкцию кирпичной печи, то обратите внимание на угловые камины: https://aqua-rmnt.com/otoplenie/effektivnoe-teplo-stroim-pech-kamin-svoimi-rukami.html. Один из плюсов — возможность использовать два режима отопления

Полезные советы для кладки шведки

Процесс выкладки требует особенного внимания. Человек без опыта может столкнуться с различными трудностями. Полезные советы на этом непростом этапе:

При кладке кирпича важно наблюдать за толщиной шва. Рекомендуемая норма 4—6 мм.

Кирпич не должен пропитываться влагой от раствора, поэтому его смачивают водой перед проведением стройки.

Равномерность кладки обследуют вдоль и поперек

В этом поможет уровень, а уголки определят ступенчатость уголков печи.

После завершения кладки важно подождать минимум 2 недели. В теплое время года печь будет высыхать быстрее естественным путем.

Профессионалы советуют применять как можно крохотнее металла в строении печи

Но конструкция должна иметь металлические уголки.

В процессе стройки нельзя ничего производить вплотную. Запрещено укладывать железо на обнаженный кирпичик. Между ними обязана иметься прослойка в 6 мм с раствора.

• При монтаже варочной плиты на кирпич, под него кладут раствор из глины. Это предотвратит нагревание кирпича.
• При соблюдении порядовки в строении печи шведки своими руками, выйдет сделать крепкое и долговечное устройство. Начальный этап – подготовка. Теоретические знания способствуют быстрому решению проблем.

Чертежи помогут правильно оформить рядность и сделать правильно печь-шведку. Только сделанное устройство категорически запрещено протапливать. Такой вид печи не терпит мокрого кирпича и требует полной сушки. Основной принцип топки – это закладывание небольших партий дров. Это способствует быстрому прогреванию устройства.

Подкладывание новых партий продлевает сохранение тепла в помещении. Конструкция при правильной эксплуатации может хранить тепло с вечерней топки до утра.

Не следует использовать дрова, которые содержат много смол. Они быстро горят, забывают дымоходы сажей. В холодное время стройки можно использовать горячую сушку. Процесс предусматривает несколько топок утром и вечером, в нарастающем режиме. Если тип печи многоходовой, то горячую сушку проводят на зимнем ходу.

Часто такие конструкции устанавливают в загородных домах на дачах. Это обусловлено преимуществами отопительного устройства. Если построить печь среднего размера, то для этого понадобится лишь один квадратный метр. Стремительно и хорошо прогревает две комнаты. Топка оборудована со стороны кухни, а задняя часть – в комнате (зал или спальня).

Функциональность связана с правильным расположением дымохода. Это позволяет рационально распределять тепло. Можно эксплуатировать в любое время года. На функциональность не влияет. Устройство постоянно может находиться в рабочем состоянии.

Расчёт основных параметров шведской печи

Процесс проектирования печи заключается в определении правильных размеров всех её конструктивных элементов.

1. Только использование надёжных источников проектной документации (порядовок) может обеспечить гарантированную надёжность. Сегодня скачать порядовку с детальным описанием кладки стоит не более 100 руб. Заказать проект нестандартных габаритов стоит около 1000 руб. Не стоит экономить эти незначительные суммы, чтобы впоследствии потерять гораздо больше. Все размеры нужно строго соблюдать без исключения.
2. Предметом отдельных расчётов могут стать размеры дымохода, которые определяются в зависимости от мощности и теплоотдачи печного оборудования.

Для самостоятельного определения площади сечения трубы нужны два показателя — размер топки и удельная теплотворность используемого топлива. Первый вычисляется путём перемножения линейных размеров топки (длины, ширины и высоты). Второй находится в специальных таблицах. Теплоотдача вычисляется по формуле W=Eуд∙Vт ∙ 0,63 ∙ 0,4 ∙ 0,8, где W — теплоотдача в кВт, Vт — объём топки, а Eуд — удельная теплотворность, которую находим из таблиц. Числовые коэффициенты означают КПД печи (0,4), коэффициент сгорания топлива (0,8) и коэффициент загрузки топки (0,63).

Таблица: удельная теплотворность дров (кВт/м3)

Вид древесного топлива	Влажность 12%	Влажность 25%	Влажность 50%
Тополь	1856	1448	636
Пихта	1902	1484	652
Ель	2088	1629	715
Берёза	3016	2352	1033
Дуб	3758	2932	1287
Осина	2181	1701	747

Для примера рассчитаем сечение дымохода для топки с размерами 0,4х0,3х0,4 м.

1. Объём такой топочной камеры составит Vт=0,4∙0,3∙0,4 = 0,048 м3.
2. Если печь топится берёзовыми дровами с влажностью в 25%, мощность составит W = 2352∙0,048∙0,63∙0,4∙0,8 = 22,76 кВт.
3. Далее используется другая таблица — зависимости сечения дымохода от мощности печи. По ней определяем, что размер трубы нужен максимальный — 270х270 мм.

Таблица: выбор размера дымоходной трубы по мощности печи

Мощность, кВт	Размеры трубы, мм
до 3,5	140х140
3,5–5,2	140х200
5,2–7,2	140х270
7,2–10,5	200х200
10,5–14	200х270
свыше 14	270х270

Кирпичная кладка

Выполняя данную схему строительства, у вас получится отличная отопительно-варочная установка, выполненная своими руками.

Основание

Первый ряд должен быть идеально ровным, ведь от этого зависит вся стройность будущей обогревательной установки. Как и в других моделях печей, здесь выполняется сплошная кладка, без зазоров и отверстий.

Во втором ряду все повторяется, и он также полностью заполняется керамическим материалом. Место каминной топки выкладывают силикатным кирпичом, а после окончания монтажа этого ряда крепятся держатели и вваривается каминная решетка.

Поддувальная камера

В 3 ряду оформляют поддувальную камеру, каналы прочистки и место для духового шкафа (если шведка будет с духовкой). Здесь же начинают формировать вертикальный дымоотвод. С обратной стороны конструкции монтируют каминную топливную камеру. Также одновременно с кладкой фиксируют дверцы, перевязанные проволокой.

В тыльной стороне от места установки духовки срезают уголок кирпича, чтобы обеспечить связь с очистительной камерой. 4 ряд полностью повторяет предыдущий, но ложится в перевязку.

Духовка

В 5 ряду над поддувалом формируют место для колосника, а в остальном отличий от предыдущих этапов нет. В зоне контакта с открытым огнем (колосниковая решетка) применяется силикатный материал. Здесь же устанавливается духовка, перемотанная асбестовым канатом, и решетка.

На следующем этапе ставится дверь топки. Силикатный кирпич между топкой и духовкой необходимо ставить на реберную часть, что будет способствовать лучшему прогреву духового шкафа (канал между ним и вертикальным здесь нужно перекрыть).

7 ряд ничем не отличается от предыдущего, а поверх него укладываются две полоски металла, которые будут служить опорой для дальнейшей кладки.

8 и 9 этапы выполняются по заданной схеме, однако на последнем над духовкой укладываются две металлические полосы. Это поможет снять нагрузку с опорных участков камеры.

Варочная поверхность

10 ряд отличается формированием места для варочной поверхности, под которую укладываются полосы асбеста. Уголком укрепляем место над духовкой и дверкой топки. Слева нужно предусмотреть зазор для дверки очистителя, в который тут же ее и установить.

11 этап предусматривает варочную нишу. Кирпичи справа от плиты должны перекрыть зазор между нею и стеной печи. На 12 уровне кирпичи, которые перекрывают топку, срезаются наискось, что способствует направлению дыма в нужное русло. 13 ряд – по схеме.

14 и 15 уровень предполагают монтаж каминной полки. Шестнадцатый – это перекрытие варочной ниши полосками стали с укладкой уголка на переднем крае.

Дымоход

До 19 этапа все выполняется по схеме, а затем формируются отверстия дымоходов. Также ставятся дверцы на каналы очистки. Далее все по схеме, а в 21 и 22 рядах монтируются дверцы на очистители.

23 – по схеме, 24 и 25 – установка задвижек на дымоход камина. 26 ряд предусматривает установку последней дверки на очиститель и объединение газоотвода с вертикальным каналом. Далее два следующих ряда – по схеме.

29 и 30 уровень – сплошная кладка с перекрытием всех каналов, исключая дымоход, на который в следующем ряду ставится задвижка. С 32 ряда формируется дымоход, высота которого зависит от высоты потолка, а толщина должна составлять не менее полкирпича.
