Схема кладки камина

Виды

Камины из кирпича включают в себя три главных части. Это портал, дымоход и топка.

Топка представляет собой нишу для разведения огня. Портал – это внешняя часть камина, которую украшают различными материалами (камень, лепка, дерево и другие). Устройство, по которому улетучивается дым из помещения, называют дымоход.

Различают каминные конструкции по способу их возведения – они бывают открытыми, закрытыми и полуоткрытыми. Когда топка и дымоход камина из кирпича не отделены от стены комнаты, а встроены в нее, тогда отопительное устройство называют закрытым.

Дымоход и топливник делают углубленными в стену помещения. Еще их называют закрытыми (английскими) конструкциями. Преимущество их состоит в размерах. Они компактны и могут быть установлены в совсем маленьких комнатах.

Однако стены в зданиях, где планируется кладка камина, нужно делать утолщенными, поскольку их прочность уменьшается.

Возводят их сразу со строительством здания. Их проектировка учитывается в общей проектной документации по жилому комплексу изначально.

Сооружение, выложенное вдоль стены и граничащее с ней, называют пристенным или полуоткрытым камином. В таких конструкциях топка и дымоход не встраиваются в стену. Возведение камина полуоткрытого вида возможно в помещении, которое построено давно. Его перепланировка не потребуется в данном случае. Пристенный камин считается самым распространенным типом. Он может быть одинакового размера, во всю длину или сужаться в верхней части. С конструкцией самой стены он не соединен никаким образом.

Каминные устройства, находящиеся на расстоянии от стен помещения, называют открытыми (островными). Они представляют собой один из самых непопулярных видов. Установка таких конструкций приветствуется в больших по площади помещениях, потому что они забирают своей площадью большую часть пространства комнаты, где установлены. Островные (открытые) сооружения не прикасаются к стене, пламя видно из любой точки комнаты.

Угловые камины располагают в углу помещений, отсюда их название. С их помощью удобно используются пустующие углы комнат, обогреваются смежные помещения.

Дымоход угловых каминов сосредоточен в стене комнаты. Делать его выкладку пустотелым кирпичом нельзя. Открытая часть дымовой камеры выполняется из металла. Она может быть из железа или бетона. Поверхность обкладывают кирпичом, камнем, оштукатуривают.

Камины, у которых пламя не отгораживается от общего помещения, называют конструкциями с открытой топкой. Выполняется топка из кирпича шамотного. Также это может быть железный или чугунный проем.

Барьером (заграждением) служит декоративная решетка.

Камины закрытого типа наоборот оснащены термостойким стеклом (дверцей со стеклом). Оно сосредоточено между топкой и помещением. Внизу закрытой топки располагают дополнительную камеру под зольник. Из нее подается воздух в камеру, где происходит сгорание. На топках такого вида каминов устанавливают механизм, позволяющий управлять заслонкой. Все нюансы устройства и функционирования камина искусно скрывают под облицовку. Выполняют ее из камня, декоративного кирпича, изразца. Могут быть деревянные обрамления.

Широкое применение для установки их на дачах нашли дровяные кирпичные камины. Функция, выполняемая ими – варочная и отопительная с водным контуром.

Такие агрегаты по стоимости ниже, чем стационарные. Расход топлива у каминов с элементами печи большой. Однако их преимущество состоит в возможности использовать тепловую энергию независимо от внешних носителей. Например, электрические котлы часто не функционируют из-за проблем подачи электроэнергии в дачные поселки. Также нет необходимости в подводе газовых коммуникаций (в случае с газовым котлом).

Печь – камин для бани снабжена баком для нагрева воды. Баки различаются по объему и моделям. Наличие закрытого или открытого портала отличает банные конструкции от других видов. Кирпичные камины для бань очень быстро нагревают помещение, тепло сохраняется длительное время. На даче к камину из кирпича можно пристроить барбекю.

Для установки дровяных кирпичных каминов нужно провести тщательный инженерный анализ

Особое внимание уделяется расположению дымохода

Требования, предъявляемые к кладке каминов из кирпича.

При планировании кладки камина, к нему должны предъявляться некоторые требования. В первую очередь, камин не должен создавать задымления. Благодаря работе камина воздух должен хорошо прогреваться. Также камин должен обладать эстетической красотой и подходить к интерьеру.

Размеры камина из кирпича в зависимости от площади помещения.

Перед тем, как начать строительство камина, должны быть определены параметры площади здания, в котором планируется возведение камина. В качестве примера можно рассмотреть расчет параметров веранды или же комнаты дачного дома, площадь которого равна 10, 15 и 20 м., а высота помещения при этом составляет от 3,3 до 3,5 м. В объеме помещение занимает 35, 50, 70 кубометров. Тогда отверстие топки будет приравниваться относительно данных объемов в соотношении 1:50-1:70, таким образом, это будет равняться около 0,2; 0,3; 0,4 м². Учитывая эти размеры, величина портала топливника составит:

  • 0,2 кв. м – 36х45см,
  • 0,3 кв. м – 44х67см,
  • 0,4 кв. м – 52х77см.

Глубину каминного топливника и высоту портала нужно соотносить как 1:2-2:3, причем, в процессе постройки обязательно должен быть обеспечен учет этих размеров, так как их важность очень высока. Ведь если глубина топки будет больше, чем ей полагается быть, произойдет значительное уменьшение теплоотдачи, а если глубина будет меньше, это будет способствовать задымлению

Таким образом, в данном примере глубина составит:

  • для 0,2 кв. м. 18–24 см.,
  • для 0,3 кв. м. 22–30 см.,
  • для 0,4 кв. м. 26–35 см.

Размеры дымовых отверстий каминов определяются топочной площадью, поэтому размеры дымоходного отверстия должны быть меньше в 8-15 раз, и это составит:

  • 0,02 кв. м;
  • 0,03 кв. м;
  • 0,04 кв. м.

В случае строительства дымовой трубы из кирпича, ее размер будет определяться: 14х14 и 14х27.

В целях обеспечения большей способности камина отражать тепло, необходимо осуществить внутреннее оформление его стенок под углом. Таким образом, нужно проделать разворот наружу обеих боковых стенок, в то время, как задняя стенка должны быть наклонена вперед.

В области над каминной топкой осуществляется обустройство дымовой камеры, а между топливником и дымовой камерой выпускается карниз, называемый «перевалом». Перевал – это важная часть камина, поскольку он отвечает за предотвращение вылета сажи с искрами наружу, а также обеспечивает защиту от попадания дыма в помещение.

С целью выполнения кладки камина из кирпича своими руками, необходимо определение размеров, которые приводятся к модулю кладки кирпичом. При размерах кирпича 6,5х12х25 см шов при кладке должен составить порядка 0,5 см в толщину.

С целью вычисления общих размеров камина, необходимо точно знать его расположение в плане конкретного помещения, в которое он будет установлен. Самый оптимальный вариант расположения камина – это тот, при котором нахождение торцевых стен будет внутри в углу. Возведение камина у стены, смотрящей на стену с окнами, нежелательно, так как при недостаточно уплотненных окнах, построенный перед ними камин будет способствовать созданию сквозняков.

При долгом протапливании камина происходит сильный нагрев задних стенок трубы, в результате чего может начаться пожар, в доме, построенном из дерева. При таких условиях должно быть обеспечение противопожарных мероприятий.

Описание других популярных видов каминов

Дровяные камины можно назвать классическим вариантом, однако существуют другие отопительные приборы. Они работают на разном топливе, их установка более простая и занимает немного времени.


31645a5ab732723e3288a3142ba2e131.jpe 66abc9aa63ba679a7db6652699058198.jpe

В магазине можно приобрести готовые камины следующих видов:

  • Газовые устройства. Установить их очень просто, но для подключения необходимо пригласить специалиста газовой службы со специальным допуском. Кроме того потребуется письменное разрешение на установку такого камина.
  • Электрокамин можно устанавливать не только в частном доме, но и в городской квартире. Можно подобрать модель стационарного типа или мобильное устройство. Большинство стационарных электрических каминов выполнены в виде топки с красиво оформленным порталом. Камины подобного типа работают от сети электропитания и не нуждаются в дымоходе. Современные камины оснащены электронными панелями, поэтому для их нагрева, переключения или выключения достаточно нажать соответствующую кнопку на пульте.
  • Набирают популярность экокамины, для работы которых используется этиловый спирт. Однако для обогрева помещения такие камины не подходят, их приобретают в качестве декоративного элемента интерьера. Они предназначены для создания уюта и особой атмосферы, способной «согреть душу».
  • Декоративный домашний камин своими руками можно изготовить из гипсокартонных листов и металлического профиля. Огня и тепла в таком камине не будет, но украшение или полку для разных аксессуаров в этом случае можно получить.

Установить или построить камин в доме можно своими руками, главное – правильно выбрать модель, узнать, как делаются камины, а также позаботиться о пожарной и экологической безопасности.

Конструкция каминной топки

Конструкция и размеры вашего камина из кирпича определяют не только отопительные способности вашего агрегата, но и его долговечность. От того, какая кладка каминов производится и зависит его теплоотдача, а также потребление топлива. Тут даже акцент не нужно делать, на дровяной, угольный, принцип определения проекта камина из кирпича с порядовкой решает сам собой все. К примеру, открытый топочный канал или закрытый, все эти нюансы достаточно важные, и зачастую многие новички даже не догадываются обо всех моментах. Поэтому кладка вашего камина своими руками, выполняться должна специалистами, с экономить удается только тем, кто имеет опыт в подобных делах. Ведь новички всегда допускают ошибок, исправлять которые бывает очень сложно, а главное финансово накладно. Нужно понимать принцип расшивки, какой материал использовать и еще очень много всевозможных нюансов.

Дымоход и дымовая труба

Дымоход – это часть печи, напоминающая по форме колпак, внутри которой проходит стальная труба (или дымоходные блоки из керамики), которая переходит в дымовую. Заднюю стенку делают вертикальной, а боковые – сужающимися под углом 45-60 градусов. Внутреннее сечение рассчитывают по пропорции: 0,1-0,15 от площади портала, а высоту делают не менее пяти метров от поверхности горения топлива. Стенки делают достаточно толстыми для уменьшения потерь тепла.

На высоте около двух метров монтируют задвижку. Рамку для нее крепят жидким раствором в кладке.

Первый пункт монтажа дымовой трубы – установка над дымосборником блока. Цементным раствором соединяют отверстия трубы и дымосборника. Кирпичную облицовку крепят к трубе посредством анкерных соединений, вставленных между внешними блоками трубы, которые заделывают в швы между кирпичами. Внутренние поверхности должны быть без зазоров.

Оголовок трубы выполняют толщиной не менее чем в 1 кирпич. Чтобы уменьшить накопление конденсата в канале дымохода и предупредить возгорание конструкций, устанавливают теплоизоляцию и термоизоляцию.

Составные части камина:

  • Дымоход для камина.
  • Поддерживающая пластина.
  • Пластина противопожарная.
  • Участок привода трубы к дымоходу.
  • Топка.
  • Для выхода горячего воздуха монтируют вентиляционное отверстие с решеткой.
  • Декоративный элемент и термоизоляционный слой.
  • Решетка вентиляционная.
  • Камера с горячим воздухом, решетка вентиляции, снаружи камеру декорируют камнем, мрамором и другим материалом.
  • Облицовка.
  • Движение холодного воздуха.

Сверху на трубу устанавливают искроулавливатель и дефлектор. Функция искроулавливателя – противопожарная безопасность. Конструктивно эта деталь похожа на глухой металлический конус с проволочной сеткой со всех сторон. Дефлектор устанавливают на оголовке для того, чтобы увеличить тягу и защитить трубу от ветра. Обычно сечение дефлектора круглое.

Облицовка камина и выступающей части трубы

Если планировалось оставить внешнюю часть камина кирпичной, без дополнительной облицовки, то кладка должна быть максимально аккуратной, а раствор необходимо было не доводить до лицевой части камина на 0,5 см, чтобы осталась возможность расширить швы.

Если кладка требует дополнительной декоративной облицовки, то используют искусственные или натуральные природные камни, керамическую плитку, изразцы и другие материалы. Сверху камни рекомендуется покрывать лаком, чтобы улучшить их декоративные свойства и облегчить уход.

Самый дешевый и простой способ облицовки, который производят после того, как произойдет усадка кладки – штукатурка. Используя различные шпатели, на штукатурке создают разнообразные декоративные эффекты. Существует возможность колорирования штукатурки.

Еще один популярный способ облицовки углового камина – использование гипсокартона. Его разрезают и крепят на специальный металлический каркас, строго проверяя углы и стенки уровнем.

А чем отличается голландка от шведки, я их путаю

Голландка создавалась именно как отопительная печь, но сейчас в ней делают варочную панель. Это устройство гораздо проще русской печи: топочная камера, а сверху лабиринт из дымооборотов. Дым долго перемещается по этому извилистому пути, и благодаря этому тепло не уходит. В нашей стране голландку традиционно отделывали изразцами – этот вариант считается классическим.

Шведская печь – улучшенный вариант голландской печки с вертикальной системой дымооборотных каналов. Шведские ученые оптимизировали ее в середине XVIII века, расширив нижнюю часть и предусмотрев сбоку духовку.

Шведская печь – результат тщательных расчетов. При вполне компактных размерах она быстро прогревается, позволяет готовить пищу, отапливать дом и т.д. КПД шведки немного уступает КПД русской печки, но эта конструкция требует точных расчетов. Топят шведку два раза в день.

Камин-бабекю на участке

Из кирпича получаются прекрасные сооружения и вне дома. К уличным каминам относятся:

  • Камины-барбекю;
  • Декоративные;
  • Передвижные.

Каждое из перечисленных устройств выполняет определенную функцию и имеет свои характерные особенности, которые при составлении чертежа придется учитывать.

  • Камин-барбекю компактен, на нем можно готовить, а грамотно оформленный, он станет украшение участка.
  • Сооружение является комплексным: как правило, оно состоит из топочной, поленницы, столешницы, умывальника и крыши, а это довольно выгодно для небольших земельных участков.
  • Подобные объекты имеют боковые стенки, а значит готовить на них можно при любых погодных условиях. Бывают двух видов: передвижные и стационарные, правда под последний вариант придется закладывать фундамент.

Объекты можно использовать по прямому назначению – погреться у огня в прохладную погоду, – однако при серьезном похолодании они не рациональны из-за малой тепловой отдачи. Основной трудностью в возведении подобного камина будет не обустройство самого агрегата, а его декоративное оформление.

Передвижные камины являются самыми популярными в народе, так как построить их своими руками не составляет большого труда. Их преимущество в том, что обустройство специальной площадки не требуется, да и подгонять под окружающий ландшафт не имеет смысла.

Вот только хорошо погреться не получится: тепло возле камина присутствует до той поры, пока в топке горит огонь, после прогорания топлива сооружение очень быстро остывает.

Проекты мини-каминов из кирпича весьма популярны на форумах домашних мастеров.

Материалы и инструменты

Для строительства кирпичного камина можно использовать полнотелый кирпич, однако внутреннюю отделку необходимо выполнять только при помощи специального огнеупорного кирпича. Такой материал отличается высоким показателем устойчивости к длительному воздействию высоких температур и их перепадам, а также воздействию химических компонентов, которые возникают в результате горения. Кроме того, огнеупорный кирпич разогревается медленно и долго сохраняет тепло.

Для приготовления раствора рекомендуется использовать специальную огнеупорную смесь, которую можно купить в строительном магазине или приготовить самостоятельно. Наиболее простой вариант смеси состоит из глины с песка. Соотношение между компонентами рассчитывается опытным путем. Готовая смесь должна иметь консистенцию густой сметаны. Использовать цемент для кладки камина не рекомендуется. Его можно добавлять в небольшом соотношении в смесь глины и песка только при строительстве основания.

Для приготовления раствора для основания или боковых стенок камина можно использовать любой вид песка. Для участков, на которые будет постоянно воздействовать высокие температуры, следует использовать овражный или карьерный песок. Речной или морской песок слишком гладкий, поэтому будет иметь недостаточное сцепление с глиной. Перед приготовлением раствора песок необходимо просеять и промыть.

Глину для раствора следует предварительно замочить на неделю, ежедневно перемешивая и при необходимости добавляя воду. Если нет времени на длительное приготовление раствора по всем правилам, лучше приобрести готовые огнеупорные смеси.

Для строительства камина с закрытой топкой дополнительно потребуются металлические двери. Чтобы через них был виден огонь, лучше выбрать двери с огнеупорным стеклом. Для камина с открытой топкой, двери не потребуются. Потребуется продувная и прочистная дверь, а также заслонка для регулировки тяги. Для устройства дымохода лучше всего использовать круглую трубу. Можно выбрать практически любой металл, но оптимальным решением станет нержавеющая сталь.

Для внешней отделки можно использовать декоративную штукатурку, огнеупорную керамическую плитку, декоративный камень. В некоторых случаях можно оставить кирпич без декоративной отделки, если камин вписывается в декор помещения. К примеру, для интерьера в стиле лофт.

Постройка кирпичного камина выполняется при помощи таких инструментов:

  • мастерок;
  • строительный уровень;
  • лопата;
  • рулетка;
  • емкость для замеса раствора;
  • шлифовальная машинка;
  • отвес.

После подготовки необходимых инструментов и материалов, а также необходимых планов и чертежей можно переходит к непосредственному строительству камина.

Видео: угловой камин из кирпича своими руками

Угловой камин может полностью преобразить интерьер в вашем доме или на даче. Создать отопительный прибор под силу любому домашнему мастеру, надо только тщательно разобраться в порядовках и выполнить работу с должным старанием и аккуратностью. Поверьте, все финансовые, временные и физические вложения будут оправданы в первый же вечер, проведённый у собственного очага, под успокаивающие сполохи пламени и треск горящих поленьев.

  • https://derevyannie-doma.com/poleznoe/kamin-iz-kirpicha-svoimi-rukami-proekty-poshagovaya-instrukciya.html
  • https://masterim.guru/stroitelstvo/kamin-iz-kirpicha-svoimi-rukami/
  • https://stroyday.ru/stroitelstvo-doma/interernoe-oformlenie-doma/uglovoj-kamin-svoimi-rukami.html
  • http://obustroen.ru/inghenernye-sistemy/otoplenie/kaminy-i-pechi/kamin-iz-kirpicha.html
  • https://v-teplo.ru/kamin-iz-kirpicha.html
  • https://teplospec.com/pechi-kaminy/poshagovaya-kladka-kaminov-iz-kirpicha-instruktsiya.html
  • https://kitchenremont.ru/dekor/kamin/kamin-svoimi-rukami-poshagovaya-instruktsiya-foto
  • https://dekoriko.ru/kaminy/iz-kirpicha-svoimi-rukami/
  • https://aqua-rmnt.com/otoplenie/uglovoj-kamin-svoimi-rukami-poshagovaya-instrukciya.html

Разновидности кирпичных конструкций

Прежде чем построить своими руками камин на даче, нужно выбрать его вид. Существует несколько разновидностей контракции, которые зависят от способа установки:

  1. Встроенные.
  2. Пристенные.
  3. Угловые.
  4. Островные.

Стиль и вид очага зависит от желаний владельца дома и от площади комнаты, в которой будут возводить конструкцию.

Встроенного типа

Камин для дачи этого типа строят сразу при возведении стены или колонны. Если делать встроенную конструкцию уже в построенном доме, то затрат будет больше. Так как придется делать в стене отверстие для дымохода и портала.

Из всех видов он занимает наименьшее пространство. Портал или топку выбирают в соответствии с площадью комнаты. Это размер 70х60 или 80х70 см. Сам портал обрамляют кладкой или кирпичом. Если площадь помещения небольшая, до 20, то размер делают 60х50 см.

Пристенного типа

Он устанавливается к стене, где дымоход может быть встроен в стенку или частично выступать. Построить его можно в доме с готовым ремонтом, так как он не требует в себе крушения стены. Считается одним из популярных типов. Он занимает большое пространство, поэтому в небольшой комнате его возвести не получится. Облицовку делают из камня, плитки, кирпича или других подобных материалов.

Углового типа

Популярны тем, что располагаются удобно, не занимают много места, и перед камином остается много свободного пространства. Дымоход конструкции вмонтируют в одну из соседних стен. Ту часть, что остается открытой делают из бетона или металла. Саму переднюю часть оштукатуривают или обкладывают декоративным кирпичом или камнем. Такой тип камина создает дополнительный уют в доме, так как возле него можно полукругом разместить кресла.

Что нужно учитывать при проектировании дома из профилированного бруса

Островного типа

В этом случае конструкцию возводят отдельно от стен, по центру комнаты. Тогда тепло равномерно распространяется по комнате. Его особенность – открытая топка. Правда иногда открытое пространство закрывают стеклом. Островные камины выглядят эффектно, но занимают много места. Поэтому устанавливают их исключительно в больших помещениях. Тогда они не закрывают свет и выглядят уместно и аккуратно.

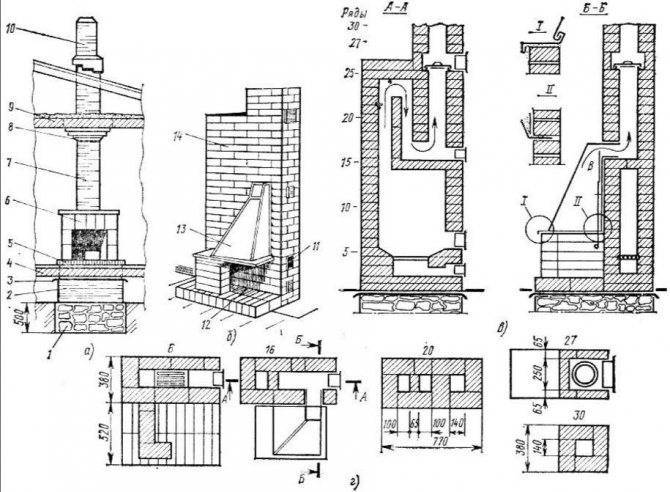

Схема, порядовка и чертеж камина из кирпича

Перед работой обязательно нужно обзавестись эскизами и чертежами. Можно позаимствовать готовые или нарисовать самому, указав размеры и особенности возводимой конструкции.

Если говорить о порядовке, необходимо определиться с типом и расположением камина:

  • Угловой камин с круглой аркой
  • Угловой камин с прямоугольной аркой
  • Камин с подиумом около стены
  • Классическая печь-камин

Печь-камин

Классический кирпичный камин своими руками должен служить не только элементом декора, но и источником тепла, быть удобным и безопасным в эксплуатации. Простейшая схема подобной модели имеет следующий вид:

  • Основа камина – просторная топка, закрывающаяся дверцей из огнеупорного стекла
  • Под ней обустраивают зольник для сбора и удаления продуктов горения
  • Сверху обустраивается дымовой канал из материала, обладающего высокой теплоемкостью

Порядовка камина-печи из кирпича выглядит следующим образом (с наглядными изображениями):

  1. Два первых ряда будут служить основанием и выкладываются полностью, начиная с третьего нужно предусмотреть проемы для поддувальных и прочистных дверок, дымовой канал

Дно топки начинают укладывать с шестого ряда, для него используют шамотный кирпич (желтый), тоже самое продолжается в рядах 7-9. После монтируется между зольником и топкой колосник
В рядах 10-12 продолжают тоже самое, но предусмотрев на лицевой стороне топочное отверстие. Перед укладкой 13 ряда нужно монтировать дверку, 14 ряд будет иметь вертикальный верхний свод

Ряд 15 должен выровнять свод, 16 – образовать каминную полку. Перекрытие топки делают на 17 ряду и полностью завершают на 18, оставив под дымовой канал небольшое отверстие
Заслонку подходящего размера монтируют в 19 или 20 ряду. Последующие 7 рядом будут составлять стенки дымохода и печи, а в ряду 27 кладется для поддержки печного перекрытия металлическая полоса

Ряды 28-30 выкладываются из красного кирпича и представляют собой печное перекрытие. Затем обустраивается колодец для дымовой трубы (высота определяется в каждом конкретном случае). При этом следует образовать перевязку швов, чтобы каждый последующий ряд перекрывал стыки предыдущего

Между вторым и третьим рядом колодца необходимо смонтировать вторую заслонку

Возможно вас так же заинтересует инструкция о том как сделать печь барбекю

Другие варианты порядовок

Пошаговое видео руководство по кладке:

https://youtube.com/watch?v=yGT2IeVQGU0

Порядовка углового камина с полукруглой аркой:

Порядовка камина аркой в виде прямоугольника:

Камины с подиумом:

Несколько советов

Выбирая расположение камина в любом конкретном помещении, нужно учесть наличие и путь сквозняков. Оптимальное решение – располагать конструкцию подальше от оконных проемов и дверей, также от мест пересечения воздушных потоков между ними.

Огнеупорный раствор применяют для кладки шамотного кирпича, кирпич керамический кладут на обычную песчано-глиняную смесь. Ее готовят по инструкции на упаковке. Приготовление раствора –процесс долгий. Необходимо использовать чистую и хорошо размягченную глину, выдержанную в воде до 2-3 дней.

Если неправильно приготовить клеящий раствор, в скором времени под действием высоких температур кирпичная кладка начнет разрушаться, трескаться. Необходима наружная отделка поверхностей или нет – каждый решает для себя. Многие предпочитают оставить все как есть, аккуратно обработав швы.

Видео инструкция

Подводим итог

Если подойти к работе со всей ответственностью и основательно подготовиться, выложить кирпичный камин своими руками сможет каждый. Но даже небольшие ошибки могут негативно сказаться на конченом результате. В итоге можно получить недолговечную конструкцию, не оправдывающую ожиданий.

Сомневаясь в своих силах, необходимо обратиться к специалисту. Оценив наглядно обстановку, он поможет с наиболее сложными этапами и даст несколько ценных советов.

Схема кладки

Как для начинающих печников, так и для опытных строителей перед началом работ необходимо составить подробную схему кладки. Ничего нового придумывать не нужно. Мастера с многолетним стажем разработали большое количество схем, которые находятся в общем доступе в сети или в специальных книгах по печному делу.

Если у вас нет соответствующего опыта, используйте готовые чертежи. Это значительно облегчит работу.

Составление подробной порядовки, где показано размещение каждого элемента кладки, перед началом работ с возведения отопительного прибора поможет избежать лишних расходов. Можно с точностью до кирпича рассчитать необходимый объем материалов.

Схема камина из кирпича

Чертежи каминов: просто о сложном

Остальные ряды представляют собой:

  • 2 и 3 ряд укладывается всплошную, при этом следует учитывать высоту топки, которая должна на 25 см быть выше напольной поверхности.
  • 4 ряд закладывает каминное основание.
  • 5 рад называется поддувало-зольником. В данном случае необходимо установить 3 металлические полосы, которые будут использоваться в качестве опоры под колосниковую решетку.
  • 6 ряд размещает полосы опоры, именно на него и укладывается вышеупомянутая решетка.
  • 7 ряд закладывает нижний окладный портал для камина своими руками.
  • 8 – 30 ряды образуют портальные стенки, в данном случае следует обязательно перевязать все швы.
  • 11 ряд начинает образование наклонного зеркала для стены, находящейся сзади.
  • 14 и 14 ряды формируют портальное перекрытие, в то время как зеркальная кладка по-прежнему продолжается, так как она будет завершена только на 16 ряду. Затем начинается зубная кладка, с дымоходной стороны зуб необходимо промазать глиняным раствором.
  • 17 и 19 ряды закладывают фасад, облицовка камина кирпичом на данном этапе должна быть стесана по направлению к хайлу (прочитайте: “Чем облицевать камин – советы по облицовке”).
  • 20, 21 и 22 ряды закладывают дымоходное отверстие. Размер дымохода для камина должен быть в пределах 0,14 х 0,24 метров. При этом на 22 ряду следует монтировать задвижку.
  • 23 ряд формирует дымоходное отверстие и придает ему форму ласточкиного гнезда.
