Фундамент из блоков ФБС своими руками: устройство, этапы работ и нюансы возведения

Основные этапы работы

Строительство данного типа фундамента можно легко выполнить самостоятельно, специальных навыков для этого не требуется. Главное правильно соблюдать технологию строительства и не торопиться.

  1. Подготовительные работы. В первую очередь нужно подготовить сам участок. Для этого надо срезать верхний слой почвы, растения также все удаляются. Как правило, удаляется около 30 см почвы. Под основанием это оставлять не рекомендуется. Если строительство планируется на глиняном участке, то ко всему вдобавок нужно положить гравийно-песчаный слой, толщина которого зависит от характеристик грунта. Помимо очистки, поверхность участка нужно тщательно выровнять.
  2. План постройки. На поверхность земли требуется перенести схему строения с чертежей, используя для этого колышки и бечевку. Следует четко следить за полным соответствием с бумажным вариантом, поскольку от этого целиком зависит надежность и качество выполнения работ. Устройство столбчатого основания
  3. Подготовка ям. Помочь в этом может экскаватор. Однако если вы не располагаете денежными средствами, с помощью лопаты вручную выполнить работу тоже можно. Ямы должны располагаться по осям. Укрепление ямы зависит от ее размеров. Если глубина не больше 1 м, то процесс укрепления можно упустить. В ином случае, копать яму придется с откосами и укреплять деревянными досками с распорками. Размер углубления тоже важен. Яма должна быть на 30 см больше предполагаемой глубины строящегося основания. Это нужно для того, чтобы была возможность сделать гравийно-песчаную подсыпку. Ширина тоже должна быть чуть больше для того, чтобы заливаемая опалубка, а также распорки чувствовали себя достаточно свободно.
  4. Обустройство опалубки. Столбчатый фундамент из бетонных блоков требует хорошей опалубки. Для этого вам понадобится некоторое количество досок, толщина которых около 40 мм, а ширина – 150 мм. Возможен вариант использования ДСП, стального листа или влагостойкой фанеры, как альтернативу деревянным распоркам. Доски или другой выбранный материал необходимо ставить непосредственно к бетону.
  5. Армирование фундамента. Данную процедуру нужно проводить в горизонтальном направлении. Используют для этих целей стержни А3, диаметр которых около 12-14 мм. Горизонтальные перемычки для этого нужно ставить на расстоянии друг от друга около 20 см. В качестве перемычек можно взять проволоку, диаметр которой около 6 мм. Для связывания столбов с самим ростверком через армированный каркас, нужно расположить стержни таким образом, чтобы стержни арматуры выходили над обрезом основания не менее 10-15 см.
  6. Заливка столбов основания. Инструкция строительства этого фундамента требует заливку самих столбов. Заливать бетон необходимо в те трубы, которые будут и дальше находиться в земле вместе с самим фундаментом. Укладывать бетон необходимо слоями. Толщина каждого слоя должна составлять около 20-30 см. Подготовка к заливке столбов
  7. Обустройство гидроизоляции столбов. Любой фундамент нуждается в защите от влаги. Для этого подойдут давно известные материалы, такие как, мастика горячего, а также холодного изготовления, оклеенные мембраны, а также обыкновенные битумный рубероид. Какой материал выбрал, решать вам. Строгих правил тут нет.
  8. Строительство самого ростверка. Эта конструкция позволяет сделать столбчатый фундамент из блоков более крепким и надежным. Выполнять ростверку можно из железобетонных рандбалок или делать монолитным. В первом случае нужно достаточно хорошо соединить перемычки, используя для этого обрезки арматуры, которые нужно приварить горячей сваркой к монтажным петлям. После этого требуется усиление самой опалубки, а затем залить все бетоном, в том числе и арматурный каркас. Для этих целей подойдет бетонки марки М200. После этого бетону нужно дать время остыть, после чего, нужно провести гидроизоляцию, все образовавшиеся пазухи засыпать, и в конце производить укладку плит перекрытия.

Разновидности блоков согласно ГОСТу: ФБС, ФБП, ФБВ, ФЛ и БФ

Для сооружения технического подполья, стен подвала, устройства столбчатых и ленточных фундаментов, возведения стен невысоких сооружений, неотапливаемых зданий и других конструкций, работающих при систематических воздействиях температур от +50 до -70 градусов, могут использоваться бетонные блоки, которые на основании ГОСТ 13579-78 бывают трех типов: ФБС, ФБВ и ФБП. Изделия изготавливаются из силикатного, тяжелого бетона или керамзитбетона. Их плотность не должна быть меньше 1800 кг/м³.

ФБП – блоки с одно- или двухсторонними пустотами для прокладки коммуникаций.

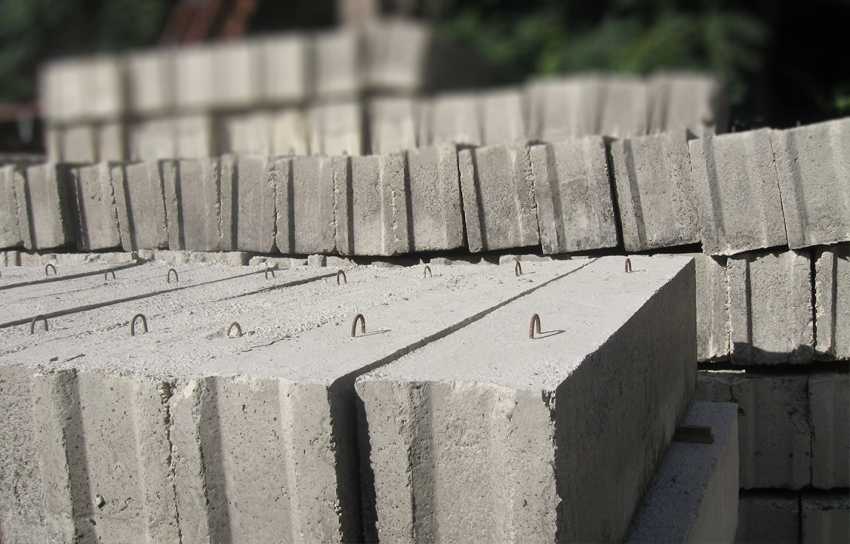

Согласно расшифровке, ФБС представляет собой фундаментный стеновой блок с максимальным запасом прочности. При изготовлении монолитных небольших элементов армирование конструкции не используется. Металл применяется лишь для изготовления петель для монтажа. При производстве габаритных блоков обязательно используются пруты продольного армирования, что увеличивает вес ФБС.

Блоки ФБВ, в отличие от предыдущего типа, имеют продольный разрез в полости изделия. Он предназначен для монтажа инженерных коммуникаций. Процесс производства таких изделий аналогичен способу изготовления предыдущего варианта. Здесь применяется бетон не ниже марки М100. Однако в строительстве ФБВ блоки используются крайне редко, поэтому изготавливаются преимущественно по индивидуальному заказу. Изделия выпускаются длиной 880 мм, высотой 580 мм и шириной 400, 500 и 600 мм.

Фундаментные блоки не имеют армирования за исключением закладных монтажных петлей.

Блоки ФБП являются пустотными облегченными изделиями из бетона, имеющими открытые квадратные отверстия в нижней части элемента. Для изготовления применяется бетон марки М150. Изделия выпускаются длиной 2380 мм. Другие линейные размеры блоков фундаментных и цены на изделия находятся в широком диапазоне. ФБП блоки используют для создания фундаментов под промышленное оборудование или для устройства внутренних стен подвала.

В качестве основания под столбчатый или ленточный фундамент фбс употребляются изделия трапециевидной формы, которые маркируются ФЛ. Параметры и размеры фундаментных подушек регламентируются ГОСТ 13580-85. Ширина изделий варьируется в пределах 600-3200 мм. Высота элементов может быть 300 или 500 мм. Последнее значение соответствует изделиям шириной от 2000 мм. Длина блока составляет 780-2980 мм. Самые большие элементы имеют габариты 2980х2000х500 и 1180х500х3200 мм, а самые маленькие выпускаются размером 1180х600х300 мм.

Для возведения внутренних и наружных стен сооружений сельскохозяйственных и промышленных предприятий применяются железобетонные ленточные блоки БФ из тяжелого бетона, которые регламентируются ГОСТ 28737-90. Все элементы разделены на шесть разновидностей, которые отличаются по своим размерам поперечного сечения.

Монтаж ленточного фундамента из блоков трапециевидной формы, которые маркируются как ФЛ.

Технические характеристики

Обычно для изготовления ФБС используют тяжелый бетон плотностью 1800-2400 кг/м³. При этом в зависимости от категории бетонной смеси определяется и марка бетона. К примеру:

  • если категория более В7,5, то используется бетон марки М100;
  • В12,5 и выше – М150;
  • для тяжелого бетона: В3,5 – М50, В15 – М200.

Влагостойкость блоков по ГОСТ не должна быть меньше W2. ФСБ должны спокойно выдерживать 50 циклов заморозки и разморозки. О теплопроводных качествах говорить не приходиться, все же чистый бетон. И хотя производители предлагают фундаментные блоки из керамзитобетона, все равно теплоизоляционные качества оставляют желать лучшего.

Маркировка фундаментного блокаИсточник st29.stpulscen.ru

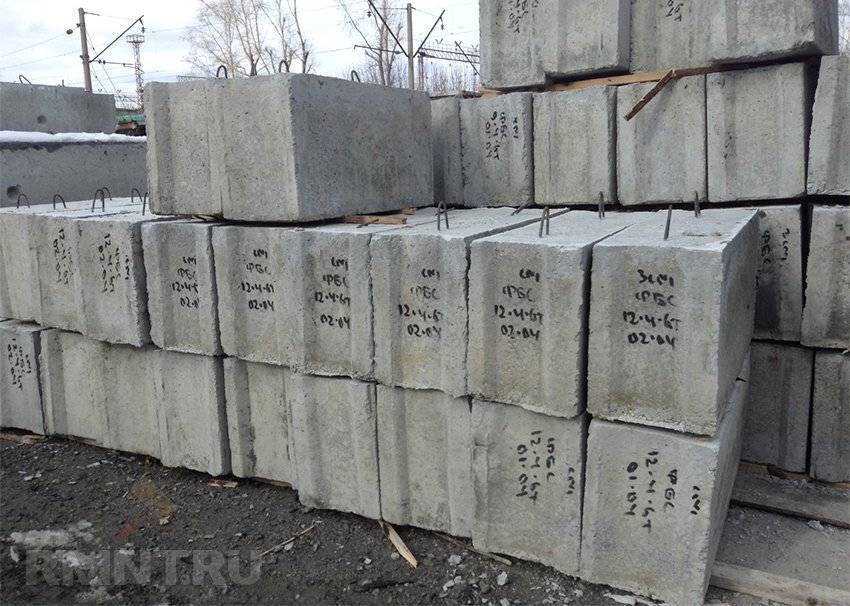

Давайте рассмотрим маркировку блоков. К примеру, ФБС-24-4-6 т. Что обозначают цифры – это размеры фундаментных блоков. То есть, длина 2380 мм, ширина – 400, высота – 580. Буква «т» обозначает, что изделие изготовлено из тяжелого бетона. Если был использован силикатный бетон, то в конце маркировки была бы поставлена буква «с». Если это был керамзитобетон, то буква «п», то есть с пористым основанием.

Отметим, что минимальный вес фундаментного блока – 260 кг. Даже для него придется привлекать тяжелую технику. Обычно их используют для сооружения фундаментов под легкие конструкции. Чаще для возведения домов приобретают стандартные изделия весом 1960 кг.

Очень важно учитывать соотношение массы блока и его размеров. К примеру, если вес ниже стандартного, то велика вероятность, что внутри изделия есть пустоты, которые снижают прочность материала. Или в процессе заливки бетонного раствора в формы последний был плохо утрамбован

Или в процессе заливки бетонного раствора в формы последний был плохо утрамбован.

Обращаем ваше внимание, что производители предлагают и другого типа фундаментные блоки. У них в маркировке отличаются лишь буквенные знаки. К примеру:

К примеру:

  1. ФБП – это блоки, у которых в нижней части есть пустотелые участки.
  2. ФБВ – изделия, в которые предусмотрены каналы для укладки коммуникационных сетей.

Кстати, вес ФБС от двух других модификаций отличается.

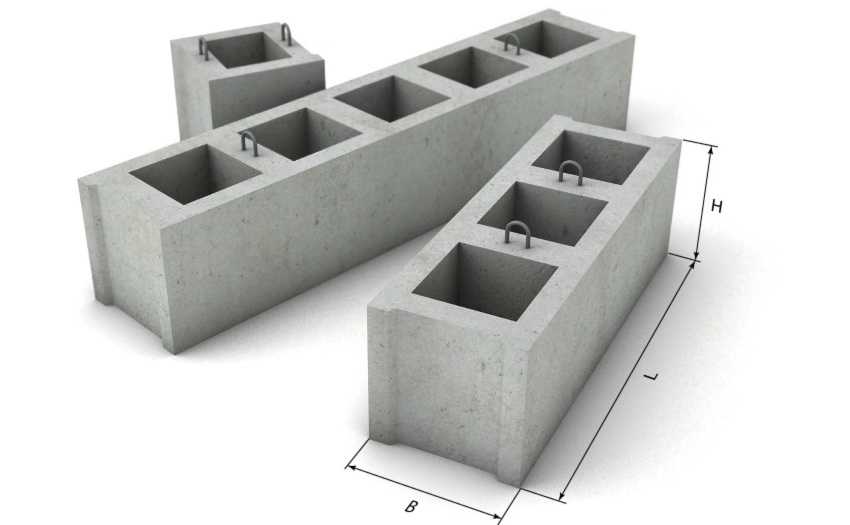

Фундаментные блоки пустотелые – ФБПИсточник stk-uspeh.ru

Организация выполнения работ

Сборные бетонные фундаменты находят применение там, где монолитное строительство невозможно или нежелательно по ряду причин: от значительной удалённости бетонного узла и неблагоприятных климатических условий до простой неготовности застройщика сталкиваться со сложностями возведения опалубки, армирования и заливки сильно заглубленных конструкций.

При этом фундамент из ФБС имеет гораздо более высокую скорость постройки со значительным снижением трудозатрат. Однако технологическая сложность возведения сборного основания под дом может быть даже выше, чем при монолитном бетонировании. Требуется привлечение землеройной и погрузочной техники, тщательный расчёт порядка укладки блоков и соблюдение очерёдности строительных работ.

Общий порядок действий при устройстве фундамента из ФБС таков:

Разметка участка согласно строительному проекту и схеме привязки.

Выполнение земляных работ: снятие грунта на глубину промерзания, формирование наклонных стенок открытого котлована согласно расчётной призме обрушения.

Заливка монолитной основы, либо устройство подушки или подбетонки.

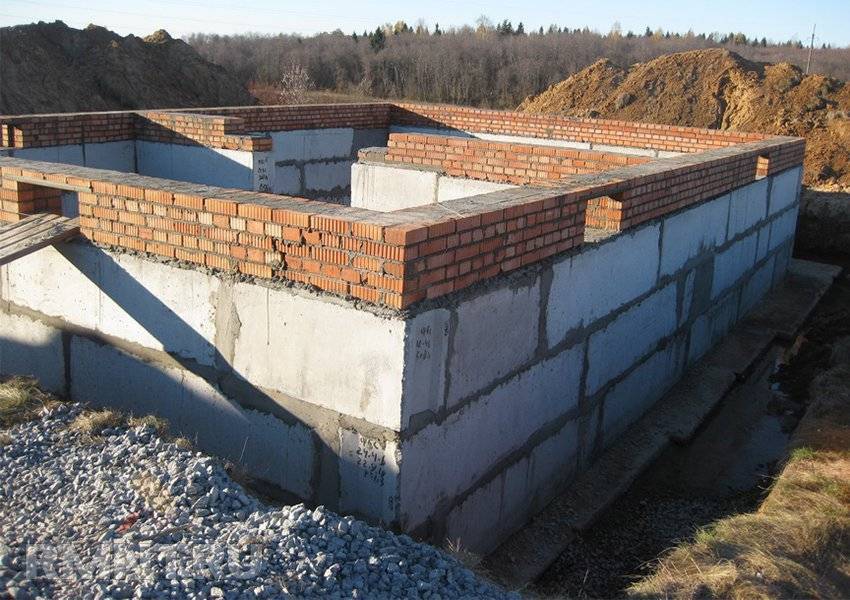

Порядовая укладка блоков с перевязкой их цементным раствором и армирующей сеткой на углах и примыканиях.

Выдержка фундамента до завершения усадки.

Заливка армированного сейсмопояса и устройство перекрытия первого этажа.

Возведение стен первого этажа.

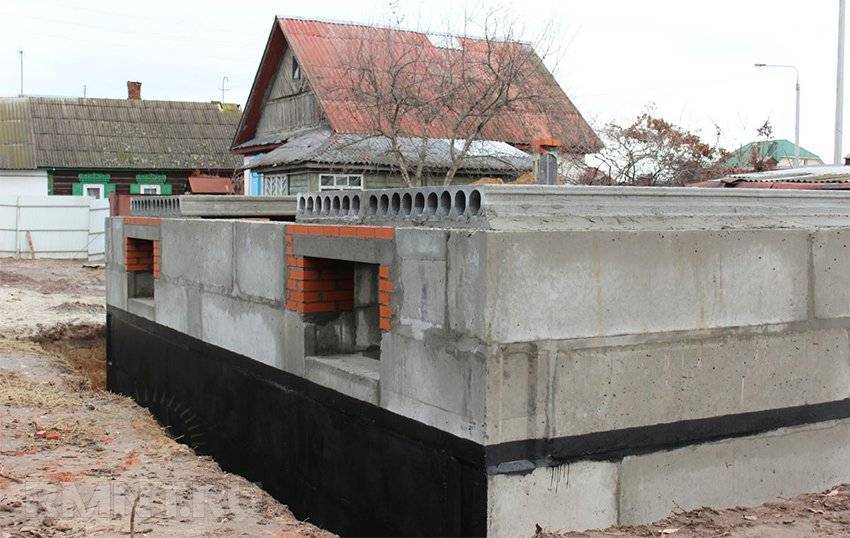

Монтаж гидроизоляции и утепления фундамента.

Обратная засыпка грунта.

Состав и порядок работ может несущественно отличаться. В частности, при высоком УГВ может выполняться искусственное осушение строительной площадки, но, в зависимости от гидрогеологии участка, дренажная система может быть заложена как на начальном этапе, так и непосредственно перед обратной засыпкой. Однако после изучения особенностей строительства сборных блочных фундаментов большинство вопросов о технологии и этапах их сооружения отпадут сами собой.

Технология строительства

Сооружение блочного фундамента ленточного типа осуществляется в таком порядке:

  1. Предварительно необходимо провести расчет размеров и приобрести материалы в нужном количестве.
  2. Специалисты советуют начинать строительство с построения плана здания.
  3. Вырываются траншеи, предназначающиеся для размещения блоков. Их глубина должна находиться на уровне промерзания почвенного слоя.
  4. Днище котлована готовится под размещение этих блоков.
  5. Нужно увеличить площадь опоры фундамента данного типа за счет использования так называемой подушки, которая представляет собой специальный трапециевидный блок, способствующий максимально равномерному распределению нагрузки по всей площади грунта.
  6. Следующий шаг заключается в укладке блоков. При сооружении ленты следует позаботиться о том, чтобы толщина цементной стяжки составляла не менее двух сантиметров.
  7. Устройство гидроизоляции с помощью рубероида либо какого-нибудь другого аналогичного материала.
  8. Боковые стороны конструкции, которые соприкасаются с почвенным слоем, тщательно пропитываются битумом.
  9. В конце нужно полностью заполнить все имеющиеся пазухи.

Современная технология строительства блочного столбчатого основания предусматривает выполнение следующих этапов:

  1. Перед началом выполнения работы необходимо предварительно подготовить площадку – тщательно очистить от различного мусора, а также выровнять участок.
  2. Если сооружение здания происходит на местности с глинистой почвой, нужно позаботиться о создании подсыпки из гравия.
  3. Выполняется разметка строительной площадки, которая заключается в нанесении отметок на места, где планируется установка опор.
  4. Необходимо из блоков сформировать столбы длиной менее одного метра и залить каждую отдельную конструкцию бетонным раствором.
  5. Проводится монтаж распорок, сделанных из деревянных брусков.
  6. На дне ямы следует сделать так называемую подушку из щебня и песка с целью обеспечения дополнительной защиты будущего здания от просадок по тем или иным причинам.
  7. Создается опалубка, конструкция которой возводится с помощью деревянных щитов. Для получения опалубки несъемного типа нужно использовать трубы из металла и асбестоцемента.
  8. В обязательном порядке проводится армирование опор – монтируются арматурные прутья, а также крепится проволока для горизонтальных перемычек.
  9. После завершения выполнения работы по связыванию арматуры необходимо приступать к заливке строения бетонным составом. Раствор нужно утрамбовывать таким образом, чтобы он максимально плотно прилегал к стенкам конструкции и почве. Это позволяет исключить появление пустот.
  10. Одним из важных этапов считается обеспечение качественной гидроизоляции, которая создается с помощью прочной рубероидной прослойки, накладывающейся поверх блоков.
  11. Затем создается составляющая в виде ростверка.
  12. Перемычки соединяются тонкими арматурными прутьями, образуя надежный каркас.
  13. Бетонным раствором заливается полученная форма и оставляется в покое до полного высыхания вещества.

Пошаговая инструкция строительства сборного фундамента из готовых ФБС

Рассмотрим, как сделать фундамент из блоков ФБС, как правильно класть блоки и пошаговую инструкцию этих работ.

Шаг 1

Для дома из блоков проводят расчет нужного их количества. Он ведется одним из вариантов:

  1. По требуемой длине прямолинейных участков. Длину участка делят на длину самого длинного блока и округляют до меньшего целого числа. Оставшуюся часть дополняют доборными ФБС меньшей длины.
  2. По общему объему сборного фундамента. Рассчитывают и суммируют, объем всех прямолинейных участков и делят сумму на объем стандартного ФБС.

Результат округляют до ближайшего целого числа. Остаток выводят в виде промежутков между стандартными блоками, которые заполняют или доборными ФБС, или частями, отколотыми от одного из них.

Оба способа дают погрешность, которую компенсируют заполнением зазоров бетонным раствором.

Шаг 2

Земляные работы при строительстве фундамента из блоков ФБС своими руками.

Варианты:

  1. Дом без подвала. Роется траншея шириной на 200–300 мм больше толщины фундаментной стены. Ее дно выравнивается.
  2. Дом с подвалом. Вариантов два:
  • роется котлован под весь подвал и в нем из ФБС строится коробка подвала;
  • роются траншеи для раскладки фундаментных блоков и в них монтируются блоки, при этом требуется малый объем земляных работ. Траншея – на толщину блочной фундаментной стены и на дополнительный зазор, необходимый для опускания краном или манипулятором.

Шаг 3

На дно траншеи засыпается слоями песчано-гравийная подушка.

Ее укладывают под блоки ФБС на прочных тяжелых грунтах, выдерживающих большую нагрузку. Толщина рассчитывается при проектировании. Без проекта ее можно сделать толщиной 150 – 250 мм после смачивания и трамбовки или вибрирования.

На слабых грунтах в верхний слой песчаной подушки добавляют щебень крупностью 10–20 мм. Толщина слоя щебня должна быть по проекту, обычно не менее 200 мм. Щебень сверху засыпается песком и трамбуется вместе с ним.

Строительство фундамента из блоков ФБС в обводненных грунтах требует:

  • дренажного стока, который делается, например, в песчано-гравийной подушке;
  • или прокладки дренажных трубопроводов по периметру фундамента.

Шаг 4

Монтаж фундамента из ФБС или их раскладка в траншее.

Если железобетонная блочная «подушка» из блоков ФЛ не используется, то ФБС раскладываются начиная с углов здания. Обычно для этого используется подъемный кран соответствующей грузоподъемности. Зазоры заполняют цементно-песчаным раствором (ЦПР). Промежутки большой ширины могут заполняться доборными блоками или бетонным раствором.

Как класть блоки ФЛ на фундамент?

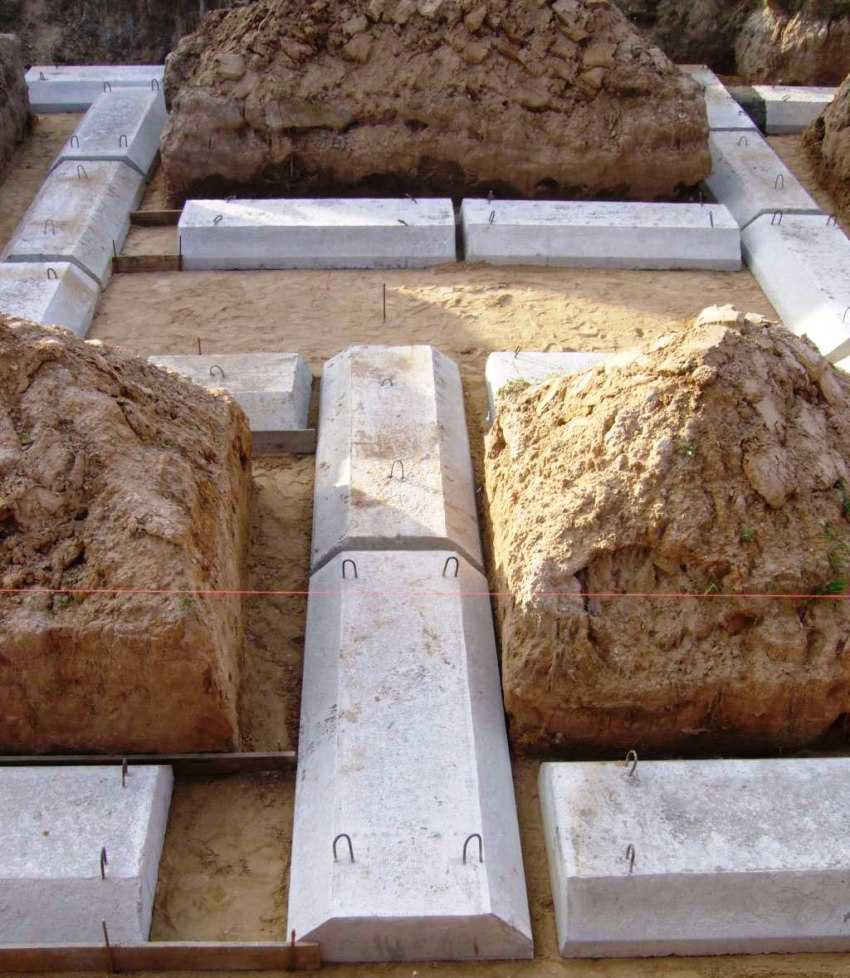

  • При использовании железобетонных ФЛ их укладывают первым рядом на щебне — песчанной подушке.
  • Укладку фундаментных ФБС ведут вторым и последующими рядами. Пример такой кладки – кирпичная кладка в «шахматном порядке» с перехлестом на половину длины. Как класть первые блоки? Монтаж фундаментных блоков начинается на углах. Заполнение ряда ведется от углов к его середине.
  • Установка производится на ЦПР.

Шаг 5

  • Верхний ряд «накрывают» монолитным железобетонным поясом. Его толщина, вид и качественные характеристики бетона, вид арматуры (стальная или композитная) и степень армирования определяется проектом фундамента.
  • Для обеспечения прочности на изгиб в вертикальной плоскости пояс нужно армировать. Армирование готовят в виде вязаного каркаса, который укладывают в подготовленную опалубку. При укладке требуется соблюдение зазоров в 30 – 60 мм между крайними прутьями каркаса и плоскостью опалубки. После заливки бетонного раствора в этих зазорах будет образован защитный слой бетона.
  • Для использования бетонного раствора в морозные дни в него нужно вводить противоморозные добавки, нагревать воду и пр. Залитый фундамент нужно укрывать от промерзания или греть электроэнергией до набора сдаточной прочности конструкции.
  • При укладке бетона в фундамент своими руками верхний слой монолитного пояса должен выравниваться по уровню.

В чем заключаются преимущества создания фундамента из фбс?

Заказывая фундамент из произведенного на заводе фбс для основания своего дома или хоз.блока, владелец уже на первых этапах строительства может сразу увидеть его многочисленные преимущества.

Первое, на что стоит обратить внимание – скорость и простота выполнения. А также к преимуществам относится отсутствие возможность создать некачественное основание для будущего строительства

Заливая монолитный ленточный фундамент, всегда существует риск начать продолжение строительство до полного высыхания залитого бетона. Заливая бетон, сложно быть гарантированно уверенным в его качестве. Особенно в случае самостоятельного изготовления.

Также минусом залитого монолитного основания часто становится сохранение в структуре полостей и воздушных пузырей. Это приводит к потенциальному разрушению дома. ФБС делают на заводе и строго соблюдают при их изготовлении требования ГОСТ 13579-78. Каждый такой элемент в итоге отличается качеством и долговечностью.

А также плюсы и минусы монолитного основания, который выполняется в несколько этапов и требует длительного ожидания перед продолжением строительства, отсутствуют в случаях, когда надежный фундамент для собственного дома изготавливается из полностью готовых конструкций.

И также в числе плюсов фбс:

  • Автоматизация процесса производства и присутствие системы контроля
  • Укладка за 1-2 дня
  • Большой размерный ряд готовых элементов для дома из блоков и основания из фбс
  • Возможность выбора изделий, специально выпущенных для проведения работ на сложных грунтах, в которые на заводе вводятся добавки, позволяющие легко выдерживать высотную кислотность почв и сильное промерзание грунта
  • Наличие пазов и петель, делающих процесс сборки, который показывает видео, быстрым и созданные фундаменты максимально надежными.
  • Возможность создать цоколь здания в короткие сроки.

Порядок работ

  1. Строительство фундамента из блоков ФБС начинается с проектирования. На этом этапе вы должны нарисовать схему будущего фундамента и рассчитать сколько блоков какого размера вам понадобится.
  2. Затем проводят разметку на местности, согласно которой осуществляется снятие плодородного слоя и выемка грунта. Если планируется подвал из ФБС, то нужно разметить его периметр. Разметку делают, используя колышки и шнуры.
  3. После выемки грунта дно траншеи трамбуют.
  4. Под ленточный фундамент из бетонных блоков засыпают дренаж, в состав которого входит щебень и песок. Трамбование дренажа лучше проводить виброплитой.
  5. Затем укладывается гидроизоляция. Необходим двойной слой.
  6. Далее идет установка фундаментных блоков-подушек (ФЛ). Они кладутся в строго горизонтальное положение. В работе используют строительный уровень. Щели между блоками заполняют с помощью песчано-цементного раствора.
  7. Затем кладется арматура, которая закрывается сверху слоем раствора (3см).
  8. Следующий этап — установка блоков ФБС. Блоки фундамента кладутся таким образом, чтобы ни в одном месте не совпали швы. Значение минимального смещения составляет 40% от высоты ФБС-блока.
  9. Если блочный фундамент для дома предполагает два и более ряда блоков, то сверху производится укладка армопояса с раствором. Перевязка ФБС-блоков – обязательное условие. Только такая конструкция будет обладать необходимым запасом прочности и устойчивости.

Бетонные блоки для фундамента

Бетонные блоки для фундамента марки ФБС почему-то всегда называют бетонными,хотя при их изготовлении применяется небольшое армирование.

Аббревиатура ФБС расшифровываются,как фундаментные блоки стеновые. Они предназначены для стен подвалов,потому что зачастую такой фундамент закладывают на глубину промерзания грунта или сразу с целью строительства подвала под зданием. Поэтому стены из блоков ФБС являются по совместительству и фундаментом и стенами подвала жилого дома или здания любого другого назначения.

Размеры бетонных блоков для фундамента


марка и размеры бетонных блоков ФБС Строительная промышленность выпускает достаточно обширный сортамент блоков ФБС по толщине и по размерам.

По толщине фундаментные блоки выбираются в зависимости от толщины стены стен здания.Допускается применение толщины блоков меньше,чем толщина стены,но не намного. Если сомневаетесь,то лучше выбрать шире,чем уже. Например, толщина будущих кирпичных стен дома будет 640мм,а блоки монтируются толщиной 600м. На 20мм с каждой стороны блока кирпичная кладка будет нависать.

А по типоразмеру при монтаже применяются вся номенклатура,потому что их укладка должна производится с перевязкой швов,а также в зависимости от размера фундамента.

Например, размер фундамента 9 м, значит в один ряд уместятся следующие блоки:

  • ФБС24-6-6- 3шт
  • ФБС12-6-6-1шт
  • оставшиеся 600мм сделать монолиную вставку
  • или есть другой вариант: вместо ФБС 12-6-6 взять ФБС9-6-6 2шт,тогда не нужно будет делать замоноличивание.

Таким образом ,обычно и рассчитывается количество и типоразмеры ФБС,в зависимости от размера фундамента и ширины стены.

Применение блоков ФБС в строительстве достаточное обширное:

  1. ленточные фундаменты многоэтажных зданий
  2. ленточные фундаменты малоэтажных домов с подвалом
  3. ленточные фундаменты под баню или гараж
  4. теплофикационные камеры при строительстве теплотрасс
  5. надземные одиночные фундаменты для прокладки надземных теплотрасс

Достоинства блочного материала

Основное положительное качество блока – наличие государственных стандартов. С их помощью регламентировано изготовление блоков с требуемыми параметрами и техническими характеристиками:

  • показатель прочности материала, изготовленного в заводских условиях, гарантируется контролирующей системой и автоматизированным производственным процессом;
  • в полной мере соблюдается соотношение компонентов и технология изготовления;
  • камень проходит все этапы, начиная от выполнения замеса бетонной массы и ее формовки с прессованием на виброустановке до полного затвердевания, во время которого выполняется пропаривание;
  • оперативное выполнение строительных работ. Имея кран, фундаментное основание и цокольный этаж возможно возвести в течение нескольких дней. А если раствор заказывать в готовом виде, не тратя время, то сроки сокращаются еще больше;
  • простота материала и его универсальные качества. Для укладки блоков не требуется наличие определенных навыков. Если что-то сделано не так, то фундамент всегда можно разобрать и устранить проблему;
  • обширная товарная линейка размеров материала. Это дает возможность возвести объект любой конфигурации. Если возникнет необходимость, блок можно расколоть на нужные по размеру куски;
  • если работы предстоят в районах с неблагоприятными климатическими условиями, или грунты отличаются сложностью, то в бетонный раствор вводятся специальные компоненты, улучшающие качества материала по устойчивости к резким температурным перепадам и воздействиям кислотной среды;
  • для удобства монтажа на блоках устраивают пазы и монтажные петли, учитывающие толщину шва.

Производство блоков

ФБС производятся в форме параллелепипеда, для чего используются керамзитобетон, тяжелый бетон и силикатный бетон средней плотности. Блоки не армируются. Для производства бетонных блоков применяются различные технологии, среди которых естественная сушка и пропарка. Наиболее важным компонентом материала служит бетон высокого качества, обеспечивающий отличные эксплуатационные характеристики. В торцевых частях блоков имеются пазы, заполняемые раствором при монтажных работах.

Порядок производства ФБС:

  1. Готовится смесь из бетона с использованием цемента, воды и заполнителя;
  2. Раствор загружается в форму для блока;
  3. Раствор уплотняется в форму для ФБС;
  4. Готовые блоки по истечении суток вынимаются.

Согласно требованиям, бетонные блоки производятся из бетона определенного класса прочности В7,5 либо В12,5. Конечное изделие является морозостойким, водонепроницаемым и плотным. Сочетание этих качеств позволяет эксплуатировать ФБС на протяжении десятилетий.

Фундамент из блоков фбс своими руками

Каждый должен понимать, что это достаточно ответственное мероприятие, поэтому необходимо в точности придерживаться пошаговой инструкции по строительству фундамента из блоков фбс. И прежде чем приступить к основным работам, необходимо выполнить расчёт необходимого количества блоков для строительства фундамента.

Как рассчитать количество блоков? Ещё до того как отправиться в магазин за строительными блоками, придётся выполнить несложные расчёты их количества. Это можно сделать, только зная размеры строящегося дома. Для определения несущего объёма кладки можно использовать следующую формулу: V=l*a*h, где имеются следующие значения:

  • l – длина фундамента;
  • a – толщина фундамента;
  • h – высота.

После произведённых расчётов конечное значение делят на объем одного блока. Блоки фбс изготавливаются в точном соответствии с фабричными стандартами, поэтому вы легко сможете определить объем параллелепипеда. Полученное значение будет соответствовать количеству необходимого строительного материала для возведения фундамента дома.

Следует учесть, что фундамент для крупного объекта получится достаточно массивным, поэтому при его возведении потребуется привлечь мощную механизированную технику. Но можно сэкономить на этом, если выполнить расчёты блоков фбс малых размеров. Тогда вы сможете собственными силами их установить для изготовления фундамента.

Сегодня в ассортименте производителей можно найти блоки нескольких типоразмеров, а это позволяет значительно упростить как расчёты необходимого количества блоков, так и их установку. Фактически бетонные конструкции имеют высоту 58 см, однако, в расчётах используется значение, равное 60 см.

По бокам часто присутствуют грани выпуклой формы, однако, делать именно такой конфигурации фундамент необязательно. Поэтому основание может иметь и ровную форму. В целом можно ориентироваться целиком на свои финансовые возможности, с учётом которых и делать выбор подходящего типа конструкции.

Главное, о чём нужно помнить при изготовлении фундамента из блоков фбс — для обеспечения устойчивости дома основание необходимо устраивать на бетонированной или песчано-гравийной подушке.

Последующие действия, которые необходимо выполнить для кладки конструкции, достаточно простые: строительные блоки укладывают по той же схеме, что и обычные кирпичи. Разница заключается в том, что придётся работать с более крупным строительным материалом.

Инструменты и материалы для монтажа фундамента из фбс блоков

Технология изготовления фундамента довольно простая, поэтому даже неспециалисту потребуется минимум времени на его возведение. В некоторых случаях работы могут занять больше времени. Это может произойти из-за особенностей грунта и веса возводимого объекта.

Но вне зависимости от характеристик будущего здания укладку бетонной конструкции необходимо выполнять только на подготовленное основание, а именно с этим возникает больше всего трудностей. Для выполнения этой работы потребуется следующий набор инструментов:

  1. Строительный уровень, нивелир, фиксаторы и длинная верёвка (лучше всего, чтобы она была на катушке или бухте).
  2. Лопата, иногда можно использовать и портативный экскаватор. При выборе приспособления необходимо исходить из размеров будущей конструкции и расчётной ширины.
  3. Мелкозернистый щебень и песок, которые потребуются для изготовления подушки.
  4. Инструмент для уплотнения подушки.
  5. Бетонные блоки.
  6. Деревянные доски или брусья, из которых будет изготовлена опалубка.
  7. Бетонный раствор.

Для изготовления сборного фундамента можно использовать блоки следующих типоразмеров:

  • фбс 24-6-6 (длина – 240 см, высота – 60 см);
  • 24-4-4 (длина – 240 см, высота – 40 см);
  • 12-6-6 (длина – 120 см, высота – 60 см);
  • 12-4-4 (длина – 120 см, высота – 40 см).

Выше были приведены стандартные размеры для блоков фбс, однако, в ассортименте большинства производителей можно найти стройматериалы и отличных от них размеров.

Всё зависит от конкретных задач, которые стоят перед застройщиком

При выборе блоков обязательно обращайте внимание на размеры будущей конструкции, а также соответствие приобретаемого стройматериала требованиям ГОСТа

Несущие качества и устойчивость фундамента

Отсутствие монолитности сборных фундаментов существенно снижает их конструкционную прочность. Основное разрушающее воздействие происходит от боковых деформаций грунта и сил морозного пучения. При том, что блочные фундаменты прекрасно воспринимают сдавливающие нагрузки, их устойчивость к смещению весьма низка, если основание не испытывает достаточно высокой степени прижатия от расположенных выше строительных конструкций. В свою очередь отсутствие общего арматурного каркаса делает сборный фундамент весьма восприимчивым к изгибающим и скручивающим воздействиям.

Два главных правила в строительстве сборных фундаментов:

Их расположение целиком в промерзающем слое грунта или ниже глубины промерзания, чем исключается поднятие конструкции силами морозного пучения.

Исключение бокового воздействия от грунта до того момента, когда сдавливающее воздействие будет достаточно высоким, чтобы силы трения между блоками не допускали их смещения.

При этом также требуется нивелировать разницу в плотности слоя почвы, на который фундамент опирается. Делается это посредством установки блоков на монолитную железобетонную ленту-ростверк или плиту, выполняющую роль распределения нагрузки от противодействия грунта.

Полезные советы

  • Для жилищного строительства лучше выбирать блоки заводского производства, поскольку такая продукция находится под контролем экспертов.
  • Чем хуже несущая способность грунта, тем габаритнее должны быть ФБС.
  • Согласно рекомендациям строителей основание фундамента должно располагаться ниже уровня промерзания почвы.
  • Мелкофракционный керамзит в составе фундаментных блоков обеспечит правильную геометрическую форму, а также позволит равномерно распределять тепло.
  • Для сборных фундаментов лучше использовать железобетонные ФБС.

  • Лучше не покупать блоки кустарного производства для строительства жилых сооружений, поскольку нарушение технологии при производстве может привести к разрушению всей постройки.
  • Чем больше длина блока, тем меньше стыков, значит, надежнее.
  • Железобетонные блоки имеют запас прочности до 70 процентов, что исключает трещины.
  • Обрабатывать фундаментные силикатные блоки гидрофобными веществами следует после укладки. Если сделать это раньше, то нарушится прочность укладки, поскольку связующий раствор будет плохо впитываться.

Для гидроизоляции фундамента лучше всего подходят жидкие мастики или битум.

Однако специалисты используют и другие методы:

  • оклеивание рубероидом;
  • окрашивание специальной краской на основе акрила, силикона или полиуретана;
  • оштукатуривание полимерными составами;
  • гидрофобные присадки, которые добавляются в бетон, делая весь блок гидроустойчивым;
  • напыление тонкого резинового слоя.

Выложить столбчатый фундамент с помощью ФБС проще и дешевле ленточного. Но следует учитывать, что он не подойдет для строительства двухэтажного дома. Такой вариант больше уместен для возведения теплиц, беседок и легких каркасных домов.

Стеновые блоки могут применяться в качестве фундаментных только в постройках с малой нагрузкой.

Необходимо тщательно утрамбовывать подушку-основание под фундамент, постоянно смачивая его, что предотвратит «хождение» конструкции.

При расчете расхода материалов необходимо учитывать вес конструкции. Для этого следует помнить, что объем бетона разных моделей может быть разным в зависимости от плотности.

Производя расчет, также необходимо закладывать приобретение нескольких блоков с вырезами для прокладки коммуникаций. В противном случае придется сверлить отверстия в купленных ФБС.

Если требуется построить ленточный фундамент для забора, то для экономии рекомендуется использовать блоки, бывшие в употреблении. Главное, чтобы на них не было сколов и существенных трещин. Подсчитано, что снижение затрат в этом случае составит от 30 до 50 процентов. ФБС, б/у, подходят также для беседок, небольших теплиц и временных технических сооружений.

Все о блочном фундаменте и тонкостях строительсва смотрите в этом видео.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
