Гидроизоляция дымохода: критерии выбора материалов

Что нужно учитывать при проведении герметизации

Выбирая способ отделки места стыка, нужно принимать во внимание несколько аспектов. Расположение печной трубы

Проще всего герметизировать дымоход, выведенный на коньке крыши. В данном случае отсутствует вероятность образования снеговых карманов, скопления воды и конденсата. Однако монолитность коньковой балки будет нарушена. При таком способе устройства трубы для ее герметизации достаточно залить стыки силиконовым герметиком, после чего установить декоративный фартук

Расположение печной трубы. Проще всего герметизировать дымоход, выведенный на коньке крыши. В данном случае отсутствует вероятность образования снеговых карманов, скопления воды и конденсата. Однако монолитность коньковой балки будет нарушена. При таком способе устройства трубы для ее герметизации достаточно залить стыки силиконовым герметиком, после чего установить декоративный фартук.


Как выбрать место для дымохода

Также труба может быть расположена на удалении от конька. Причем, чем дальше она находится, тем больше воды будет стекать через нее по скату, что повышает вероятность течи. Оптимальное расположение дымохода — 50 см от конька. Конструкция стропильной системы при таком варианте не страдает. Для защиты мест примыканий дымохода и профнастила используются различного рода проходки, обладающие высокой эластичностью, а также фартуки, собранные из доборных элементов.

Обращайте внимание на расположение трубы

Форма дымохода. Различные методы отделки примыканий используются для труб круглого и прямоугольного сечения.


Трубы прямоугольного сечения

Тип дымохода. Печь может быть укомплектована различными видами труб:

  • кирпичными. Традиционный вариант, отличающийся легкостью отделки, долговечностью и надежностью;
  • металлическими. Дымоходы из стали пользуются популярностью из-за их демократичной стоимости, легкости, простоты монтажа и большого размерного ряда имеющихся в продаже изделий. Однако они достаточно быстро выходят из строя;
  • сэндвичами. Конструкция из нескольких труб, выполненных из металла и помещенных друг в друга через теплоизоляционные прослойки, характеризуется надежностью и долгим сроком службы. Но такие дымоходы достаточно дорого стоят;
  • модульными. Эти конструкции состоят из нескольких частей, которые могут с легкостью соединяться между собой. Они выполняются из металла и шамотной глины, между которыми размещена базальтовая вата, из керамики, из двойных труб и даже стекла.


Трубы могут быть разных типов При монтаже печной трубы по противопожарным нормативам требуется оставить зазор между ней и облицовочным покрытием. Так как профлист принадлежит к категории негорючих материалов, при такой облицовке достаточно небольшого расстояния — около 5 мм. Для обработки этого зазора можно использовать герметики (стойкие к воздействию высоких температур) или ленту.

Какими должны быть материалы, используемые для герметизации примыканий:

  • обладать высокой стойкостью к воздействию влажной среды, в том числе, долговременному;
  • поскольку эксплуатация печного оборудования подразумевает разогрев до высоких температур, а зимой кровля, как и все строение, подвергается испытаниям морозами, все применяемые в устройстве защиты материалы обязаны быть стойкими к температурным перепадам и не терять свои свойства;
  • быть инертными к действию солнечных лучей;
  • обладать совместимостью с кровельными материалами;
  • иметь длительный эксплуатационный ресурс.


Качественная герметизации – надежная защита от протечек

Марки герметиков и их свойства

Сегодня в магазинах имеется огромный ассортимент разнообразных герметиков для дымоходов. Тут представлены марки от самых популярных и известных производителей.

Какие-то из них пользуются высоким спросом, а какие-то только начинают завоевывать свою популярность.

Средства для печных труб должны иметь соответствующую маркировку:

Penosil

Выпускается в тюбиках и имеет черный цвет. Сегодня данная марка пользуется особым спросом у всех потребителей. Данный герметик может выдержать достаточно высокие температуры. Период затвердевания составляет 15 минут. Не следует использовать это средство для металлов, бетона и цемента, так как это кислотный силиконовый герметик.

Пеносил выпускает один из самых быстросохнущих средств. Так, герметик может выдерживать температуру до 1500 градусов и прекрасно сочетается практически со всеми строительными материалами. Высыхают обработанные швы в течение 10-15 минут. Немаловажным достоинством считается безопасность используемого материала, так как тут отсутствует асбест, которые при нагреве выделяет вредные вещества.

Стоимость выпускаемых компанией товаров отличается от используемой емкости и применяемых добавок. Так, простой силиконовый бесцветный герметик стоит 100 рублей, а универсальный 219 рублей.

Bison Fire Place Sealant

Выпускает одно из самых высокотемпературных средств: клей-герметик. Он может выдерживать высокие температуры вплоть до 1250 градусов. Время высыхания зависит от многих факторов, но не меньше суток.

Стойко переносит внешнее воздействие: влагу, ультрафиолет. В своем составе имеет разнообразные вещества, но основой тут является жидкое стекло. Именно благодаря ему клей-герметик образует самый прочный шов. Единственным минусом, по мнению потребителей, считается отсутствие эластичности у материала.

Средняя стоимость товаров данной компании 195 рублей и меняется от места и региона продажи.

Soudal

Сегодня является товаром самого известного бренда в строительной отрасли. Данное средство отличается прекрасными техническими характеристиками: быстро сохнет, не трескается и не ломается после высыхания. Однако использовать его можно только на небольших зазорах, у которых глубина и ширина не превышают более 5 мм.

Стоимость герметика зависит от объема тубы, определенных свойств и качеств. Силиконовый герметик простого действия стоит 150 рублей.

Чем выше температуру может он выдерживать, тем выше будет его стоимость. Так, особо жаропрочный герметик стоит 345 рублей.

Применение в отопительных системах сендвич-дымоходов

Благодаря своим конструктивным особенностям сендвич-трубы набирают все большую популярность благодаря высокой эффективности и долговечности. В основе сендвич дымохода – труба большого диаметра с размещенной в ней трубой меньшего диаметра. Промежутки между этими элементами заполняются термоизолирующим материалом, чаще всего минеральной ватой. Несмотря на относительно доступную стоимость таких конструкций, эффективность и удобство монтажа всегда гарантируют отличный результат.

Вывод сендвич трубы осуществляется в специально выполненный на крыше патрубок. Монтаж составных частей всего дымохода начинают с нижних элементов, начиная с ввода в отопительное оборудование. На каждом участке ее проведения от отопительного оборудования в крышу выполняют изоляцию термостойким материалом.

Безопасность и эффективность такого дымохода будет зависеть от качества гидроизоляции всей конструкции. Поэтому в момент монтажа каждого элемента внутри здания и на крыше необходимо обрабатывать все соединения специальным термостойким герметиком.

Монтаж сендвич трубы необходимо выполнять в соответствии с технологией, которая будет достаточно сложной для начинающего мастера. Поэтому установку таких конструкций лучше доверять профессионалам.

Процесс гидроизоляции дымохода требует особой внимательности, так как от правильного выполнения промежуточных этапов зависит не только долговечность кровли, но и безопасность тех, кто пользуется этой отопительной системой.

Как организовать проходку – стандартные методы

Проход дымохода через кровлю должен быть надежным и герметичным. Он должен эффективно защищаться от атмосферных осадков, пыли и холода. На этом участке крыши не должно находиться горючих материалов, которые могут стать причиной пожара.

Основные правила создания надежной конструкции

При организации проходки на соответствующем участке крыши необходимо разрезать пароизоляционную проходку по типу конверта. Ее края закрепляют к ближайшим стропилам при помощи степлера.

Схема кровельной проходки дымохода

Вокруг самой проходки укладывается обрешетка сплошным слоем и устанавливается дополнительная гидроизоляция. Водоотталкивающий слой разрезается таким же конвертом. Гидроизоляция должна заходить на поверхность труб на расстояние 10 см. После разметки лишние куски отрезают.

Проходка кровельная, независимо от типов использованных материалов для обустройства покрытия крыши, выполняются по одной и той же схеме. Вокруг дымохода рекомендуется оставлять зазор в 2-3 см. Он обеспечит свободное движение конструкции, которое происходит во время усадки.

Для обустройства проходок чаще всего используются стандартные наборы материалов:

  • лист из оцинкованного железа;
  • самоклеящиеся ленты, производимые компанией Вакафлекс (используются вместе с планками Вака);
  • самоклеящиеся полосы из свинца;
  • другие детали, которые выпускаются для определенного типа кровельного покрытия.

Использование свинцовой полоски

Универсальная проходка из свинца устанавливается на готовый и очищенный от загрязнений дымоход. Монтаж данного материала осуществляется по следующему алгоритму:

  1. Нижняя часть обрамления вырезается с учетом 10 см напуска с двух сторон.
  2. Полученный кусок прикладывают к дымоходу и нажимают, чтобы повторить форму, расположенной под ней поверхности.
  3. С подготовленной части снимают защитную пленку и приклеивают в нужном месте.
  4. Таким же образом подготавливают торцевые детали. Нужно предусмотреть напуск 15 см с боков, а нижний обрез должен совпадать с кромкой элемента, который установлен до этого.
  5. Боковые части выступающих деталей загибаются в виде лежачих фланцев.
  6. Верхний обрез установленных элементов заводят за саму трубу.
  7. Осуществляется подрезка верхнего края под углом.
  8. По той же схеме формируют заднюю стенку, учитывая припуски.
  9. Верхним краем задней детали огибают выступающие кромки боковых элементов и формируют фланец.
  10. Верхнюю деталь фартука усиливают приклеиванием еще одной полосы.

Эластичная проходка

Эластичная проходка используется для выведения на крышу труб. Она представляет собой пирамиду, которая состоит из нескольких ступенек. Данная деталь устанавливается на гибком фланце, который может быть круглым или квадратным. Обычно этот элемент изготовляется из силикона или специальных типов резины.

Эластичная проходка для дымохода

Эластичная проходка имеет множество преимуществ:

  • высокая устойчивость к негативному воздействию ультрафиолета;
  • возможность эффективной работы при экстремально низкой температуре воздуха (до -50°С) или высокой (до +130°С);
  • большой выбор цвета;
  • данный элемент гибкий и хорошо прилегает к кровельному пирогу, обеспечивая герметичность;
  • монтаж проходки не представляет особых трудностей. Она подходит под любой уклон крыши.

Готовая металлическая проходка

Проходка кровельная может выполняться из готовой детали, изготовленной из металла. Она используется для металлических трубопроводов и является лучшим решением. Такие изделия подходят для кровли, которая не имеет рельефного рисунка. Чтобы металлическая деталь идеально стыковалась с крышей, необходимо правильно подобрать угол, сформированный между ее частями. Он должен соответствовать существующему уклону кровли. Если все сделать правильно, можно добиться полного отсутствия щелей.

Виды готовых металлических проходок

Кровельная проходка такого типа имеет и другие особенности:

  • чаще всего труба входит в проходку изнутри, а снаружи закрепляется верхний оголовок дымохода;
  • существуют модели, где трубопровод проходит через всю проходку, а сверху закрывают металлическим элементом для защиты от влаги;
  • фланец закрепляют на поверхности кровли при помощи герметика, после чего прикручивают саморезами.

Как сделать гидроизоляцию?

Герметизация крыши вокруг дымохода

В настоящее время на строительном рынке представлено большое разнообразие материалов, подходящих для этих задач, которые могут быть стальными, асбестобетонными или кирпичными.

Выпускаются они в виде рулонов или плит, поэтому всегда можно подобрать то, что подойдет к вашей печи.

Самыми популярными являются плиты, сделанные из миллитового кремнезема, которые еще называются каолинами.

Этот материал отличается повышенной прочностью и гибкостью, и способен переносить перепады температуры, не подвергается горению, и не выделяют вредных веществ в атмосферу. Могут использоваться не только для изоляции дымоходов, а также для саун, бассейнов и бань.

Эти материалы делятся на:

  • Вату МКРР-130;
  • Рулонный фильтр МКРФ-100;
  • Плиты МКРП-340.

От цифрового индекса зависит, насколько плотным будет материал.

Плюсы дымоходов, имеющих изоляцию:

  1. Повышается тепловая эффективность печей.
  2. Использовать печи становится безопаснее.
  3. Гидроизоляция придает эстетичность.

Нагревание дымовой трубы происходит из-за газов, которые выходят из печи. Благодаря этому поддерживается щадящий тепловой режим.

Изоляция дымохода в «теле» перекрытия.

Влага, которая выделяется из топлива выходит в атмосферу вместе с дымовыми газами и поэтому не происходит оседания конденсата.

Благодаря этому происходит увеличение КПД печи, и ее конструкция служит дольше, также в ней не образуются трещины от высокого давления.

Давайте рассмотрим устройство гидроизоляции на двускатной крыше на примере трехуровневой гидроизоляции. Что это значит?

  • Первый уровень — приклеивается при помощи битумной мастики супердиффузная мембрана к трубе. Для этого грунтуется труба при помощи полимерно-битумной мастики и, заворачивая края мембраны наверх, она приклеивается.
  • Теперь даже в том случае, если влага сможет попасть на мембрану, то в то место, где происходит соединение трубы с крышей, она не попадет.
  • Второй уровень включает в себя устройство нижнего и верхнего галстуков, сделанных из металлических уголков. Листы нужно уложить с нахлестом верхних на нижние так, чтобы воды всегда смогла скатываться вниз. Нижний лист по правилам нужно продлевать до свеса крыши, но можно оставить и коротким.
  • Правда, тогда нужно будет убедиться в том, что влага будет попадать на мембрану, ведь главная задача заключается в том, чтобы обеспечить отвод влаги от трубы. Уголки нужно закрепить на бруски обрешетки, сделанные дополнительно, затем все обработать герметикам и посадить на дюбель гвозди.
  • Следующим уровнем укладывается ондулин встык на конструкцию: двускатная мансардная крыша. Герметизация стыков делается битумной мастикой, затем укладывается пластиковый покровный фартук. Он делается на нижней части и герметизируется ондуфлешем по кругу. Ондуфлеш – это битумно-каучуковая гидроизоляционная лента, которая с одного края прикрепляется к уголку, а вторым к ондулину.

Теперь давайте поговорим про вентиляционные трубы на крыше. Многие спрашивают, почему делать вентиляцию, выходящую на крышу, лучше.

Причин этому много:

  1. Эффективность вытяжки будет одинаковой не зависимо от направления ветра.
  2. Работающий электродвигатель не будет слышан в доме.

Благодаря современным устройствам можно осуществить вывод через вентиляцию разного назначения, а также различные дополнительные агрегаты и приспособления:

  • Флагштоки, антенны и трубы.
  • Вентиляция пространства, расположенного под кровлей.
  • Проветривание помещений изнутри – жилых и подсобных помещений, канализационных стояков, кухонных вытяжек, центральных пылесосов.

Соединение

Можно сделать проход трубы через крышу любого типа: скатную или плоскую, которая имеет любое кровельное покрытие. Чтобы это сделать применяются элементы, предназначенные для прохода. Вентиляция пространства расположенного под кровлей.

Как уже отмечалось ранее, в кровле постоянно образовывается конденсат. Это происходит из-за высокой влажности, которая вызывает грибки и плесени. Впрочем, если сгниют стропила, то крышу они не смогут держать.

От конструкции кровли и вида кровельного материала зависит выбор изделия, к примеру, такая конструкция, как шатровая мансардная крыша, потребует дополнительных усилий.

Такая вентиляция осуществляется благодаря перепаду температуры и давления. Стоит отметить, что под крышей происходит движение воздуха снизу вверх.

Воздух попадает через отверстия, сделанные в карнизе, а обратно через аэраторы. Устанавливать их нужно настолько высоко, насколько это возможно. Чтобы они работали нормально нужно обеспечить им приток воздуха, поступающего из-под карнизов.

Крышная разделка круглых труб

Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.

Вывод трубы на крышу и установка разделки

Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.

Патрубок прохода через перекрытия

Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.

Отверстие в перекрытиях под патрубок

Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.

Установка трубы в перекрытиях

Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.

Отверстие для выхода трубы на крышу

Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.

Вывод трубы на крышу

Выводят трубу на крышу до необходимой высоты

При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность. Установка трубы на крыше

Установка трубы на крыше

После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.

Установка фартука и разделки

Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.

Разные типы крышных разделок для круглых труб

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

Монтаж силиконовой разделки

Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.

Разделка с гибким свинцовым фартуком

Как утеплить водопроводную трубу в земле своими руками

Выбирая, чем утеплить водопроводную трубу на участке, учитывают материал ее изготовления, наружный диаметр, стоимость утеплителя и сложность монтажных работ.

Рис. 11 Расчет толщины трубного теплоизолятора

Монтаж утеплителя

Обычно для подвода воды при индивидуальном водоснабжении используют полиэтиленовые трубы низкого давления (ПНД) диаметром 1 дюйм, монтаж оболочки из утеплителя выполняется следующим способом:

  • Устанавливают оболочку из стекловаты, минеральной ваты или пенопласта, вспененного полиэтилена, фиксируя ее при помощи липкой ленты. При монтаже минеральной или стеклянной ваты необходимо следить за герметичностью соединений – в противном случае в стык попадет вода и ее напитает вата, при этом теплоизолирующие свойства утеплителя существенно снизятся.
  • После монтажа мягкий теплоизолятор можно защитить от сдавливания грунтом более прочным материалом, обычно используют рубероид, оборачивая им оболочку несколько раз и закрепляя его скотчем. Преимуществом его использования является гидрофобность, защищающая утеплитель от напитывания влагой.
  • Утепленный трубопровод опускают в канал и засыпают легким сыпучим составом для уменьшения давления, обычно используется керамзит.

Следует учитывать, что монтаж пластиковых сегментов должен быть проведен скреплением друг с другом с небольшими сдвигом в 20 см., как соединение внахлест.

Рис 12 Утепление пластиковой водопроводной трубы в земле пенопластовой скорлупой

Укладка кабеля

Монтаж электрического кабеля обойдется дороже, однако глубина залегания трубопровода при этом минимальна. Греющий провод может быть расположен внутри или снаружи трубопровода, в продаже имеются водопроводные трубы с установленным электрокабелем или с кабельным каналом для его монтажа. Чаще всего используется монтаж кабеля на поверхности, при этом глубина залегания трубопровода не превышает 50 см. Работы по монтажу кабельного обогревателя состоят из следующих этапов:

  • Трубопровод в месте расположения кабеля (по спирали или прямой линии) оклеивается фольгированный липкой лентой.
  • На приклеенную ленту укладывается электрический кабель и фиксируется такой же клейкой лентой.
  • Сверху на полученную конструкцию устанавливается оболочка из базальтового утеплителя, которая соединяется скотчем. При монтаже нагревательного кабеля по линии практично использовать пенопластовый утеплитель со специальными канавками.
  • Для контроля работы системы желательно установить по линии водопровода термодатчики.

Рис. 13 Как утеплить водопроводную трубу под землей электрокабелем

Решая, как лучше утеплить водопроводную трубу в земле своими руками, многие отдают предпочтение пенопластовой скорлупе – она удобна в монтаже, имеет лучшие физические параметры и обладает невысокой стоимостью. Электрический кабель практичнее использовать при неглубоком залегании водопроводных труб и скважинного оголовка – с его помощью можно одновременно подогревать воду в магистрали и скважине.

Поливинилхлоридная (ПВХ) лента

Большой популярностью при организации гидроизоляции различных коммуникаций пользуется поливинилхлоридная (ПВХ) лента. Она обладает отличными характеристиками и применяется в основном для того, обезопасить наружную поверхность труб от губительного воздействия коррозии.

Для гидроизоляции большинства труб можно использовать ленту из поливинилхлорида

Кроме этого, в наши дни поливинилхлоридная лента используется при ремонте теплопроводов, а именно — во время замены старого гидроизолятора на коммуникации, транспортирующей горячую воду или газ. В некоторых случаях ПВХ лента применяется для гидроизоляции хозяйственных коммуникаций.

Одна сторона поливинилхлоридной ленты снабжается на стадии производства специальным клейким составом, который позволяет проводить её монтаж максимально удобно. Перед применением этой ленты, рекомендуется тщательно проверить её на предмет трещин и прочих дефектов.

Хранится, транспортируется и продаётся такая гидроизоляция в специальных рулонах, которые намотаны на катушки. Для защиты от влаги такие катушки обматываются полиэтиленом.

Алгоритм гидроизоляции дымохода

Даже хорошо первоначально загерметизированный дымоотвод может стать источником попадания влаги, поскольку каждая крыша со временем дает усадку. При этом сама она остается целостной, однако в местах примыкания дымоотвода и фартука, возможно возникновение разрывов. Поэтому специалисты советуют в этих случаях выполнять монтаж хомута с применением термостойкой прокладки.

Алгоритм гидроизоляции дымовой трубы своими руками:

  1. Перед гидроизоляцией укладывают дренажный желоб, для отвода воды от дымоотвода.
  2. Монтируют внутренний фартук.
  3. Укладывают «галстук». Элемент, вырезают из гидроизоляционного материала и укладывают под низ фартука. Для шифера или металла, край «галстука» выводят сквозь нижние листы на крышу, где плоскогубцами выполняют краевые бортики, чтобы препятствовать разливу воды.
  4. Укладывают кровельное покрытие около дымовой трубы.
  5. Проводят монтаж верхнего фартука для декоративной отделки.
  6. Процесс установки его аналогичен внутреннему, только закрепляют края к стенке дымоотвода.

Как происходит гидроизоляция дымохода

Гидроизоляция овальной и круглой трубы

В настоящее время с целью вывода дымовых газов в атмосферу устанавливают современные коаксиальные трубы круглого сечения. Они несложны при выполнении монтажных работ и не только эффективно отводят дымовые газы, а также через внутренне кольцо выполняют забор воздуха.

Такая схема воздухозабора охлаждает общую температуру дымоотвода, делая его менее пожароопасным. Гидроизоляция таких конструкций производится не сложно. Для этого потребуются специализированные трубные проходы. Они выполнены в форме нетолстого металлического листа и эластичного полимерного фартука, в разном цвете

Методика исполнения влагозащиты дымоотвода круглого сечения:

  1. Перед укладкой материала мерят проходку и при надобности выполняют вспомогательную обрешетку в месте ее закрепления.
  2. Кладут кровельный материал, стыком на трубу.
  3. Проделывают отверстие нужного размера, одевают проходку на дымоотвод, с созданием формы существующего профиля трубы.
  4. Стыковые соединения обрабатывают термостойкой пастой.
  5. Укрепляют проходку на кровле саморезами к предварительно размещенной  обрешетки с диапазоном – 8 см.

Гидроизоляция трубы прямоугольного сечения

Подобные конструкции обычно выполнены из кирпичной кладки. В середине короба иногда размещают стальную либо асбоцементную трубу. Кирпич имеет неплохие теплоизоляционные свойства, вследствие чего большого температурного перепада у данного дымоотвода, обычно, нет.

Для исполнения гидроизоляции потребуются:

  1. Мембрана с диффузионным принципом действия.
  2. Гидроизоляционная паста.
  3. Лист из металла либо покупные фартуки и галстуки, соответствующие размерам дымохода.
  4. Термостойкая паста.

Методика выполнения гидроизоляции:

  1. Приступать к гидроизоляции нужно незамедлительно после укладки кровельного материала. Кромки диффузионной пленки внахлест загибают на дымоход и проклеивают полимерной пастой.
  2. Сверху завернутых и крепко приклеенных кромок мембраны тоже наносят пасту.
  3. Устанавливают обрешетку под фартук на дистанции 8-10 см от дымохода. Вагонку также обрабатывают биоогнезащитнымматериалом.
  4. Размещают фартуки снизу повыше кровельного материала на 8-16 см и закрывают кровлю со всех краев на 30 см.
  5. Если наклон кровли меньше 22 градусов, нижний выполняют до свеса, что создает лучшие гидроизоляционные характеристики.
  6. Стыки обрабатывают жароустойчивой пастой.
  7. Укрепляют фартук к дымоотводу дюбелями, заколачивая их на дистанции 16-20 см в первоначально проделанные отверстия.
  8. После закрепления фартуков выполняют укладку кровельного материала с малыми зазорами.
  9. Далее выполняют дополнительный металлический фартук либо укладывают клеящиеся покрытия вроде Вакафлекс. Также рекомендуется выполнить водоотводный галстук от конька кровли.

Правила прокладки в земле своими руками

ГОСТ говорит о том, что для укладки в землю, трубы обязаны иметь диаметр не менее 32 миллиметров. Для удобного и быстрого монтажа приобретается набор фитингов.

Смотреть видео

  • Сначала выкапывается траншея в земле. Нормативы указывают, что глубина траншей должна превышать уровень промерзания грунта. Лучше воспользоваться специальными таблицами, чтобы определить уровень промерзания конкретно для вашего региона. 0,5 метра – оптимальная ширина для шва.
  • Уплотняем траншею -дно и так же стенки.
  • Создают подушку, дающую амортизацию. Для неё достаточно насыпать слой, например пескогравия или песка примерно от 10 – 15 см.
  • Обязательна обмотка водопровода теплоизоляционным слоем. Потом изделия укладываются в ров, и соединяются с помощью фитингов.
  • Трубопровод засыпаем песком. Главное, чтобы высшая точка находилась на 5 сантиметров выше, самого трубопровода.
  • Плиткой закрываем то место, где находится водопровод. В этом же деле незаменимыми помощниками станут битый кирпич с черепицей.
  • Засыпаем траншею землей. Легко понять, что монтировать полипропиленовые трубы в грунт не такой и сложный процесс.

Составные части кирпичной дымовой трубы.

Части трубы.

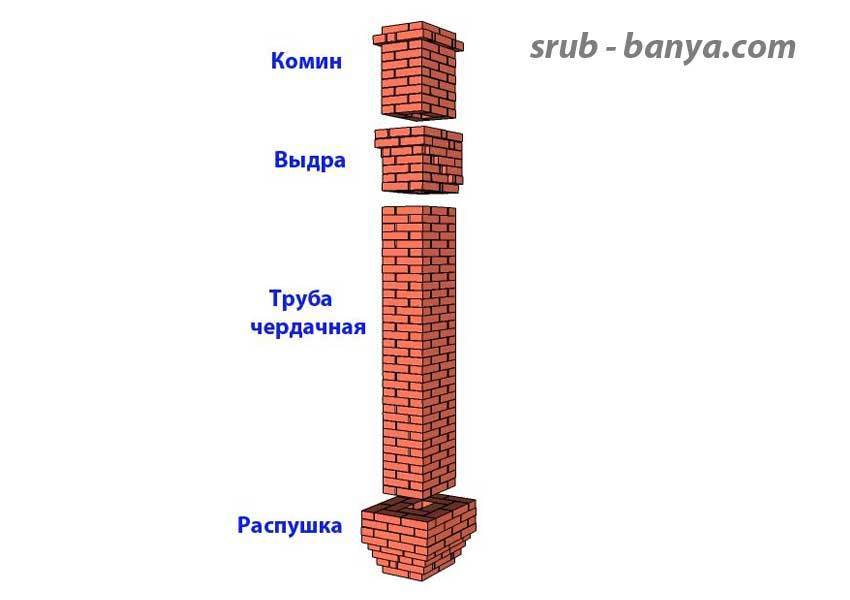

Кирпичная дымовая труба состоит из следующих основных частей:

1. Распушка

2. Дымовая труба на чердаке.

3. Выдра.

4. КОмин.

Распушка.

Распушка.

Распушка предназначена для обеспечения

противопожарной безопасности при проходе трубы через сгораемые материалы потолочного перекрытия. Распушка кладётся на растворе.

Все части трубы, которые выше распушки, кладутся на (кладочном) растворе.

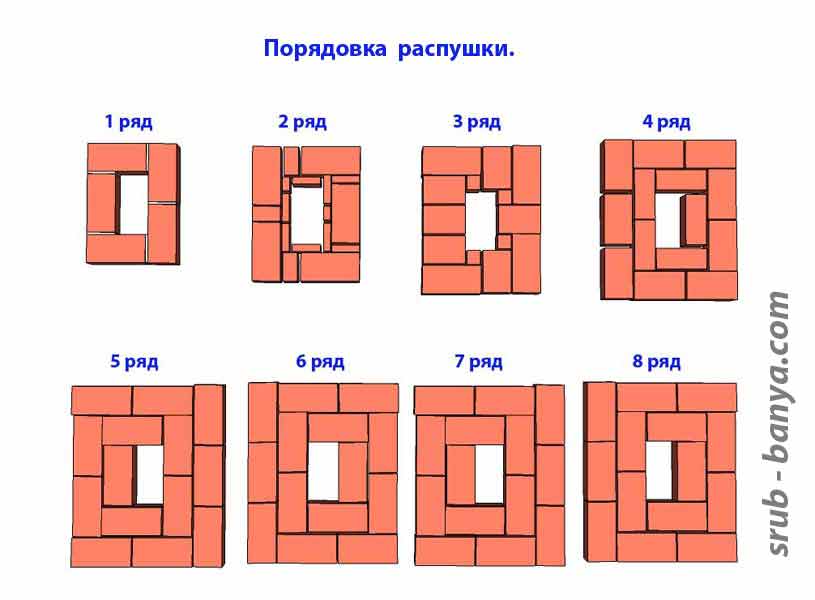

Порядовка распушки.

Распушку можно считать как частью печи, так и частью дымовой трубы. Я упоминаю её здесь для того, чтобы показать порядовку распушки.

Дымовая труба на чердаке.

Дымовая труба на чердаке.

Оштукатуренная дымовая труба на чердаке. Фото.

Дымовая труба на чердаке — труба, проходящая через чердак. Кладётся на

(кладочном) растворе. Во избежание проникновения искр через не плотности кладки, труба на чердаке обязательно штукатурится и покрывается побелкой. Я штукатурил трубу штукатурной смесью для наружных работ, в которую добавлял 30% измельчённой базальтовой ваты.

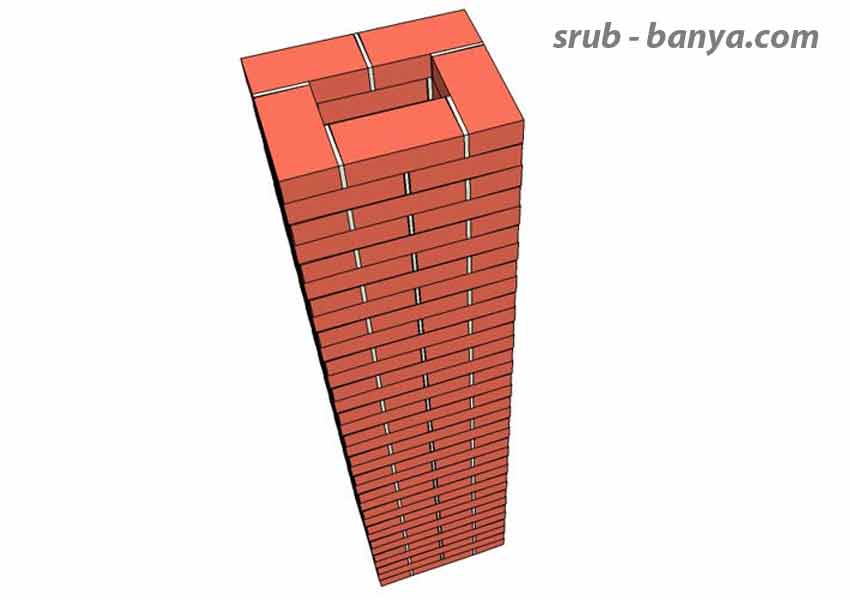

Порядовка дымовой трубы.

Порядовка дымовой трубы состоит из чередования двух слоёв.

Выдра.

Выдра.

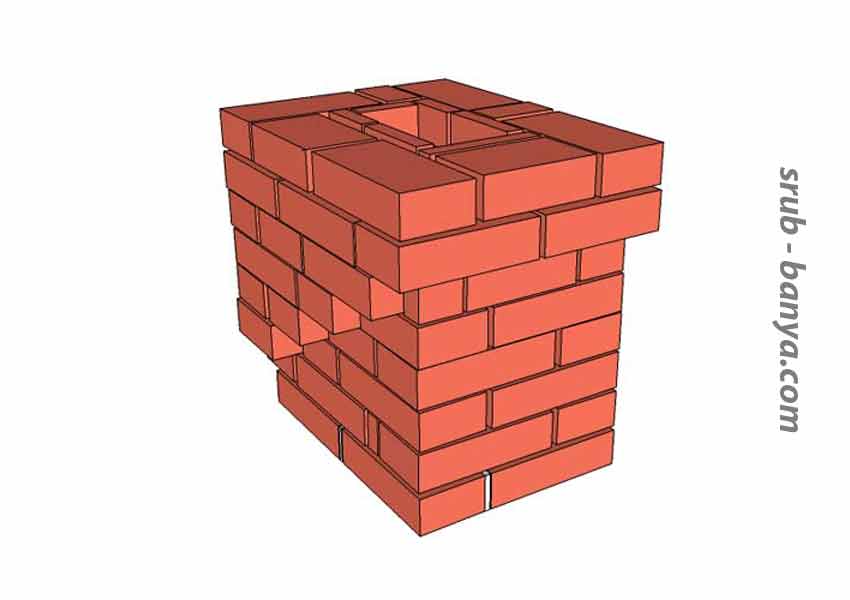

Выдра и комин. Фото.

Выдра — часть дымовой трубы над крышей. Представляет собой выступ, с которого вода атмосферных осадков скатывается на воротник трубы, не проникая на чердак. Воротник трубы выполняется из оцинкованного железа.

Порядовка выдры.

Порядовка выдры.

Скос на выдре для стока воды.

Для того чтобы предотвратить намокание выступающего верхнего ряда выдры от атмосферных осадков, кладочным раствором выполняем скос для стока воды.

Комин.

Комин — часть трубы над выдрой. Чем выше труба, тем лучше тяга.

В соответствии с требованиями по противопожарной безопасности: Возвышение верха дымовой трубы над коньком кровли должно быть не менее 50см, при расстоянии трубы до конька менее 3м. Если расстояние от трубы до конька кровли больше 3м, то верх трубы должен располагаться по отношению к коньку кровли под углом не более 10 градусов к горизонту (См. схему в теме

Пожаробезопасная печь).

Высота комина регулируется количеством рядов кладки. В моём случае, для соблюдения требований по высоте, хватило 7 рядов.

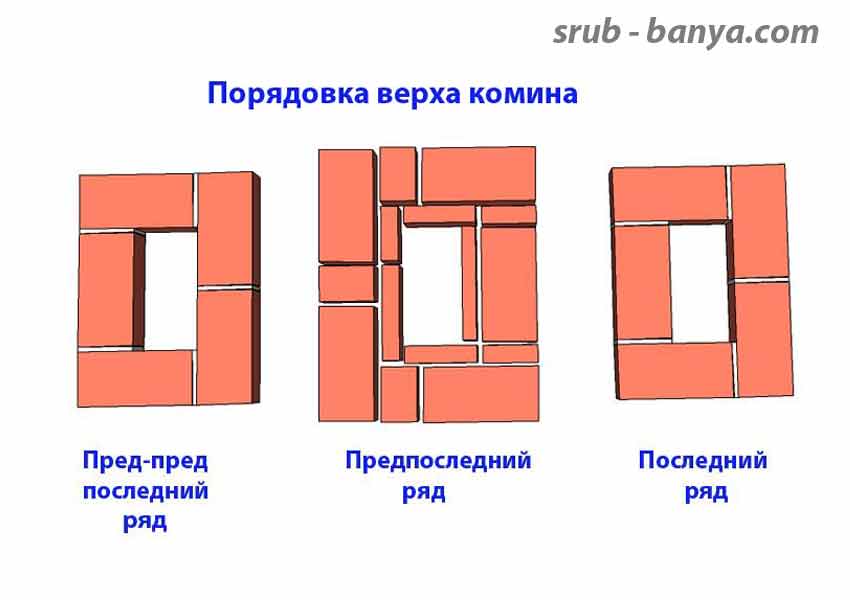

Порядовка верха комина.

Порядовка верха комина.

Комин.

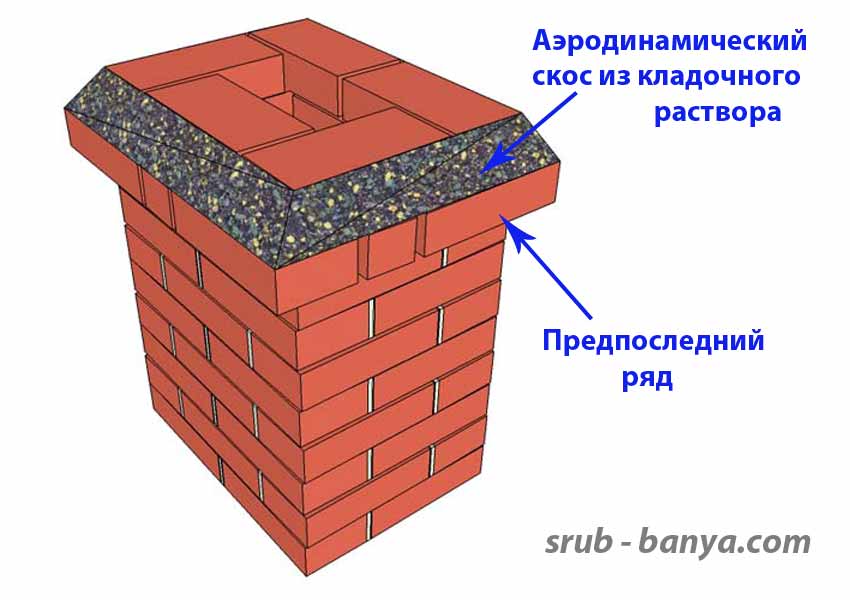

Предпоследний ряд на четверть кирпича выступает за габариты трубы. Цементным раствором делаем скос для придания верху трубы аэродинамических свойств крыла. Ветер, дующий сбоку, создаёт над верхом трубы разрежение, что улучшает тягу.

Как я уже говорил, распушка ложится на глинопесчаном растворе. Два первых слоя трубы над распушкой тоже желательно положить на глинопесчаном растворе. Это может понадобиться, если придётся вывешивать трубу для ремонта печи.

Все остальные вышележащие слои кладём на цементный — кладочный раствор.

Совет начинающим печникам:

Не заморачивайтесь на различного рода круглые трубы и сандвичи – оставьте их металлистам. Кирпичная дымовая труба обеспечивает отличную тягу, очень просто стыкуется с печью, и, при аккуратной кладке и штукатурке, абсолютно пожаробезопасна.

Помните, что если с кирпичной печью использовать трубу из другого материала, то место стыка трубы и печи всегда будет источником повышенной пожарной опасности!

Дымовую трубу класть намного проще и быстрее, чем печь, так как отпадает операция по шлифовке кирпича и нужно обеспечивать гладкость и ровность только внутреннего канала.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
