Экономайзер котла – устройство и принцип работы

Монтаж и подключение к котлу

Наиболее компактные бытовые экономайзеры можно монтировать на весу, в остальных же случаях конструкцию монтируют на пол. При покупке экономайзера завод-изготовитель сам формирует блоки и уже в таком виде поставляет, поэтому в этом случае можно сразу приступать к монтажу:

1. Подготовить фундамент, проложив его листовым или шнуровым асбестом.
2. Собрать конструкцию и калачами объединить отдельные блоки друг с другом.
3. Сварить корпус устройства и приварить импульсные камеры к патрубкам.
4. Единым швом приварить газовый короб с взрывозащитным клапаном.
5. Подвести короб по каналу питательного трубопровода к отопительному котлу.
6. Установить систему импульсной очистки (если она предусмотрена проектом).

Один из самых компактных бытовых газовых коробов под экономайзер. Размеры короба подбираются исходя из размеров самого экономайзера. Перед вводом в эксплуатацию обязательно осматриваются все швы и соединения, а также проводятся гидравлические испытания. Если обнаруживается несовпадение отверстий под болты у трубы и калача, то необходимо поднять секцию до нужного уровня и при помощи прокладок закрепить в этом положении.

При установке параллельных коллекторов с 2 или 3 подводами нужно устанавливать (с обеих сторон) стальные конусные и паронитовые прокладки.

Экономайзер, как и другие хвостовые поверхности котла, желательно крепить сзади – в самом конце газового тракта (за 3–5 м до стены). Но если ввиду ограниченности пространства это сделать не получается, то можно сместить его на одну из боковых сторон (при выборе свободного направления отвода газов).

Устройство и принцип работы дымохода с экономайзером

Изготовление дымохода-конвектора осуществляется из стали жаропрочной, высоколегированной, содержание хрома – 13%. Экономайзер должен иметь антикоррозионные, кислотоустойчивые свойства. Отдельные модели обладают верхним кожухом из натурального или бучардированного камня – мрамор, талькохлорит, жадеит, хорошо аккумулирующим тепло и распространяющим его равномерно.

Конвекторный дымоход – это модуль из двух составляющих частей с различной толщиной стенок:

• Внутренняя дымоотводная труба (толщина стали 1 мм) – место прохождения раскаленных газов.
• Система внешних труб кожуха теплообменника (толщина стали 0,5 мм).

Фабричный экономайзер для дымохода

Экономайзер монтируется в начале дымохода и является его промежуточным, но внутренним звеном – выходит из дымоотвода и затем опять входит. Его длина варьируется от полуметра до метра.

Большая длина способствует лучшему прогреву воздуха из-за увеличенной площади соприкосновения с дымоотводной трубой.

Короткое исполнение экономайзера походит для комнат с низкими потолками. Проникновение угарного газа во внешние трубы исключено, по конвекционным трубкам циркулирует только воздух.

Устройство конвекторных дымоотводов бывает упрощенным, с рядом отверстий для забора воздуха по краям. Предназначено для скорейшего прогрева и снятия излишков тепла с поверхности дымохода. Модификация для банных помещений оснащена наружной корзиной, где помещаются камни, накапливающие тепло.

Принцип действия и порядок работы экономайзера мощностных режимов карбюратора 21073 Солекс

Экономайзер мощностных режимов – отдельная система в карбюраторе Солекс 21073 позволяющая принудительно обогащать топливную смесь на мощностных режимах работы двигателя.

Она позволяет дополнительному топливу поступать в распылитель ГДС 1-й камеры, минуя ее главный топливный жиклер. Зная его принцип действия и порядок работы можно устранить некоторые распространенные неисправности в работе карбюратора и двигателя автомобиля (снижение мощности и приемистости, «перелив» и пр.).

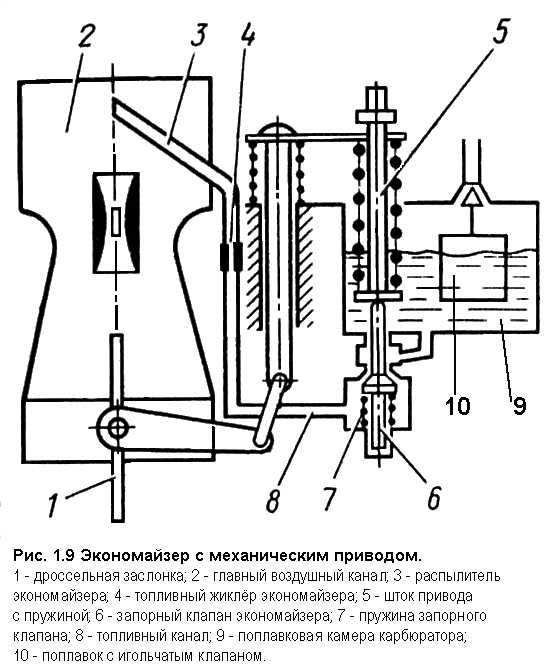

Принцип действия экономайзера мощностных режимов карбюратора Солекс 21073

Принцип действия экономайзера мощностных режимов «нивского» карбюратора Солекс 21073 основан на воздействии разрежения, возникающего в смесительной камере карбюратора при работе двигателя (движение поршней в цилиндрах), на его диафрагму (мембрану) толкатель которой либо отпирает запорный топливный клапан (экономайзер включен), либо запирает (экономайзер выключен), что позволяет дополнительному объему топлива поступать в ГДС.

Порядок работы экономайзера мощностных режимов карбюратора 21073 Солекс

Режим холостого хода, либо малых нагрузок

Экономайзер 21073 Солекс выключен

На режиме холостого хода, переходном режиме или режиме малых нагрузок дроссельная заслонка первой камеры карбюратора закрыта или частично приоткрыта. Разрежение под ней велико. По воздушному каналу экономайзера оно попадает в его корпус, за диафрагму. Диафрагма оттягивается назад, преодолевая сопротивление пружины, ее толкатель выходит из выпускного запорного клапана, подпружиненный шарик клапана перемещается вслед за толкателем и запирает его впускное отверстие. Топливо при этом через экономайзер не поступает.

Режим мощностных нагрузок — разгон

Экономайзер Солекс 21073 включен

На режиме мощностных нагрузок – разгон, дроссельная заслонка сильно или полностью открыта. Разрежение во впускном коллекторе и в смесительной камере карбюратора падает и больше не вытягивает диафрагму экономайзера. Под действием возвратной пружины она перемещается вперед и своим толкателем нажимает на шарик запорного топливного клапана. Шарик отпирает отверстие и топливо через запорный клапан поступает сначала в топливную камеру экономайзера, а оттуда через калиброванный жиклер в топливный канал, ведущий в эмульсионный колодец первой камеры ГДС карбюратора. Уровень топлива в нем повышается, вызывая обогащение топливной смеси, поступающей через распылитель ГДС в цилиндры двигателя. Двигатель, получив порцию богатой смеси, увеличивает свои мощность и приемистость.

Режим мощностных нагрузок – равномерное движение с постоянной скоростью

При равномерном движении автомобиля с определенной скоростью дроссельная заслонка прикрывается, разрежение под ней увеличивается, диафрагма экономайзера оттягивается назад, клапан запирается. Топливная смесь обедняется, тем самым обеспечивается экономичность двигателя.

Примечания и дополнения

— Аналогичным образом работает экономайзер мощностных режимов на других модификациях карбюратора Солекс (2108, 21081, 21083, 21051, 21053 и пр.).

— Экономайзер мощностных режимов имеет слабое место – запорный клапан. При малейшей его негерметичности на диаметре шарика появляется сечение размером гораздо большее диаметра топливного жиклера во впускном топливном канале. Топливо в таком случае течет через экономайзер постоянно, обогащая топливную смесь на всех режимах работы двигателя автомобиля. А это «перелив» и связанные с ним неисправности: повышенный расход, черные свечи зажигания, дым из глушителя, перебои в работе двигателя и пр.

— К аналогичному эффекту (экономайзер постоянно включен) приводит негерметичность канала подведения разрежения за диафрагму.

— При уменьшении размера толкателя диафрагмы (менее 6 мм) наблюдается обратная картина, экономайзер постоянно выключен (толкатель не нажимает на шарик клапана). Топливо не проходит через экономайзер и топливная смесь не обогащается на мощностных режимах. Мощность и приемистость двигателя незначительно снижаются.

Подробно о неисправностях экономайзера: «Проверка и ремонт экономайзера мощностных режимов карбюратора Солекс».

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Еже статьи по экономайзеру мощностных режимов карбюратора Солекс

— Устройство экономайзера мощностных режимов карбюратора Солекс

— Схема экономайзера мощностных режимов карбюратора Солекс

— Замена диафрагмы экономайзера мощностных режимов карбюратора Солекс, не снимая его с двигателя

— Нива 21213, провал при нажатии на газ

AUTOFIZIK.RU / авторемонт

Система ЭПХХ отключает подачу топлива во впускной трубопровод в режиме торможения двигателем (так называемого принудительного холостого хода), тем самым экономится топливо и уменьшается выброс токсичных веществ в атмосферу. Система состоит из элктронного блока управления, микропереключателя, клапана экономайзера принудительного холостого хода и электромагнитного клапана (см. схему карбюратора).

Электронный блок управления ЭПХХ (1412.3733 или 25.3761-01) при увеличении оборотов двигателя свыше 1590–1700 мин -1 , отключает питание обмотки электромагнитного клапана. При этом пространство над диафрагмой экономайзера через клапан, соединяется с атмосферой, разряжение падает и клапан экономайзера, под действием пружины перекрывает канал холостого хода. Когда обороты двигателя падают примерно до 1300 мин -1 , блок управления вновь подает напряжение на электромагнитный клапан, он закрывается и в полости над диафрагмой вновь создается разряжение. Клапан экономайзера открывается, обеспечивая доступ топлива в канал холостого хода. Электромагнитный клапан обесточивается также, если выключить зажигание, чем исключается возможность возникновения работы двигателя с самовоспламенением. На карбюраторе установлен микровыключатель, который при открытии дроссельной заслонки подает напряжение на электромагнитный клапан напрямую, минуя блок управления. Снятие и проверка электромагнитного клапан ПОРЯДОК ВЫПОЛНЕНИЯ Ослабляем хомуты и снимаем шланги с патрубков клапана, пометив их положение.

При выключенном зажигании отсоединяем провода.

Ключом “на 10” отворачиваем гайку крепления клапана и минусового провода.

Для проверки клапана подуйте в боковую трубку клапана – воздух должен выходить через воздушный фильтр, а при подаче напряжения на контакты – через вторую трубку. Неисправный клапан заменяем. Устанавливая клапан убедитесь в правильности подсоединения шлангов: боковая трубка соединяется с экономайзером, а центральная – с задроссельным пространством карбюратора. Проверка и замена блока управления системой ЭПХХ ПОРЯДОК ВЫПОЛНЕНИЯ Сдвинув с разъемов электромагнитного клапана изоляцию, подсоединяем вольтметр.

Отсоединяем провода от микропереключателя карбюратора (см. Снятие карбюратора). Запускаем двигатель. Вольтметр должен показать наличие напряжения. Увеличиваем частоту вращения коленчатого вала двигателя. По достижении 1700 мин -1 блок управления должен отключить электропитание клапана, а после падения частоты вращения до 1300 мин -1 – вновь включить. Неисправный блок заменяем. Крестообразной отверткой отворачиваем три самореза и снимаем правую накладку под панелью приборов.

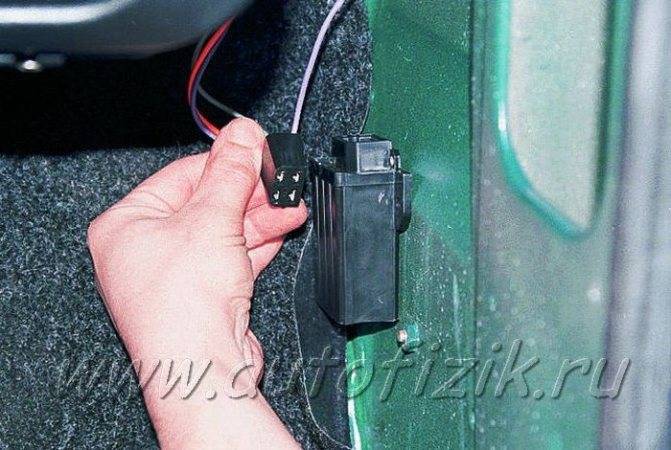

При выключенном зажигании отсоединяем колодку от разъема блока управления.

Отворачиваем винт крепления блока.

Новый блок устанавливаем в обратной последовательности. Регулировка микропереключателя системы ЭПХХ ПОРЯДОК ВЫПОЛНЕНИЯ Отсоединяем провода от микровыключателя (см. Снятие карбюратора). Подсоединяем к его штекерам омметр.

При отпущенной педали подачи топлива контакты микровыключателя должны быть разомкнуты, при малейшем нажатии на педаль — замкнуты. Для регулировки момента включения, отверткой ослабляем два винта и, перемещая микропереключатель вдоль овальных отверстий корпуса, добиваемся его оптимального положения.

Экономайзер котла

При конструировании современных тепловых систем одной из основных задач, решаемых разработчиками выступает повышение эффективности котельных установок и снижение энергозатрат. В большинстве случаев эта проблема решается внедрением новых технологий, но как показывает практика включение в состав экономайзера позволяет снизить затраты на 13-15%. И хотя экономайзер котла практически не претерпел изменений в своей конструкции с момента изобретения, он и сегодня является объектом постоянных усовершенствований.

Принцип работы экономайзера

Свое название это устройство получило от английского «economize» — «экономить, сберегать». Впервые экономайзер был применен в 1893 году, когда устройством предварительного нагрева был оснащен паровой котел. С тех пор экономайзер стал почти обязательным элементов водогрейной установки.

Принцип работы этого прибора идентичен принципу работы парового или водяного котла – нагрев проточной воды в замкнутом контуре. Правда, если в обычном котле вода нагревается в водяной рубашке, в которой находится топка или в теплообменнике над горелкой, то для нагрева теплоносителя используются продукты горения. Проще говоря, в экономайзере используются продукты горения топлива, имеющие высокую температуру, но при этом уже покинувшие объем котла.

Вторым важным отличием экономайзера от нагревательного котла выступает назначение. Водяной или паровой котел нагревает воды и подает ее дальше в систему отопления или горячего водоснабжения. Экономайзер предназначен только для предварительного нагрева воды перед подачей ее в контур водяного котла.

Важность этого момента заключается в том, что при работе системы отопления, после того как теплоноситель пройдет по системе труб и радиаторов и отдаст тепло при попадании в котел он охлаждается до 42-50 градусов Цельсия. После чего требуется затраты топлива и энергии до повышения температуры теплоносителя до стандартных 80-90 градусов (речь идет об автономных системах отопления частных домов)

При включении в систему отопления, экономайзер котла, используя горячие отработанные газы из камеры сгорания или топки, повышает температуру воды до 50-55 градусов перед подачей ее в котел. Такой прибор позволяет почить чистую экономию до 15% энергоносителей и повысить эффективность работы до 15%.

Конструкция экономайзера

Поскольку в устройстве производится нагрев воды, то в его конструкции нет ничего необычного, он представляет собой не что иное, как обычный теплообменник с подключением к системе через трубы.

Основу прибора составляют трубы, которые для повышения площади нагрева располагаются в шахматном порядке. При прохождении через теплообменник горячие потоки отработанных газов буквально окутывают трубы теплообменника и передают тепло теплоносителю.

В зависимости от объемов системы и ее назначения экономайзеры изготавливаются из материалов способных выдержать большие механические нагрузки и долгое время работать в агрессивной среде продуктов горения топлива.

По материалу изготовления экономайзеры бывают:

• Литые чугунные;
• Из стали;
• Из нержавеющей стали;
• Из цветных металлов.

Для больших по объему котлов промышленного оборудования используются чугунные или стальные трубы. Чугун способен выдерживать большое давление и в долгое время находится в агрессивной атмосфере. Недостатком чугуна является его хрупкость, это особенно ярко проявляется при гидравлических ударах – он не способен противостоять резкому повышению внутреннего давления.

Стальные трубы более практичные, их легче монтировать, они способны выдерживать высокое рабочее давление и гидроудар. Другое дело, что при сварке конструкции узким местом выступает сварные швы. Именно они наиболее подвержены коррозии.

Применение нержавеющей стали для изготовления экономайзера позволяет продлить срок его эксплуатации. Выполненные из металла не подверженного коррозии нержавеющие теплообменники считаются наиболее надежными. Недостатком их принято считать высокую стоимость по сравнению с чугунными и обычными стальными.

Использование цветных металлов для изготовления теплообменника в основном нашло применение для бытовых небольших экономайзеров котлов отопления. Эти приборы отличаются высокой эффективностью при компактных размерах.

Разновидности по типу рабочей среды

Уже упоминалось, что экономайзер может выступать и как средство дополнительного подогрева, и как полноценный нагреватель.

Разделение между этими видами теплообменников проходит по точке кипения. Соответственно, в одном случае выпускаемый дым может доводить до кипения воду в экономайзере, а в другом – слегка подогревать. Но есть и разница в функциональном обеспечении. Даже в простом исполнении «не кипящий» водяной экономайзер оснащается коллекторами, манометрами, реле управления, термометрами и другими устройствами, позволяющими контролировать состояние оборудования. Однако «кипящий» экономайзер, кроме перечисленной измерительной и регулирующей арматуры, также дополняется сгонными и обводными линиями.

Кроме того, на выходных каналах могут отсутствовать некоторые фитинги и клапаны. Связано это с тем, что кипящая вода должна иметь предельно свободные пути выхода в котельный барабан.

Экономайзеры разделяются на поверхностные и контактные..

Как сделать своими руками

В качестве эксперимента можно попробовать соорудить экономайзер для водогрейного котла своими руками. Для этого понадобится определенный набор труб из оцинкованной или нержавеющей стали, прибор для их сгибания под точным углом и сварочный аппарат.

Со сбором и подключением конструкции проблем возникнуть не должно. Но будет ли она действительно приносить пользу или все усилия пойдут насмарку вопрос сложный. При неправильном расчете можно не только не добиться положительного эффекта, но и испортить всю систему отопления. Так что перед началом работы нужно подстраховаться и оставить себе возможности для отступления. В случае успеха можно будет собой гордиться.

В бытовых условиях чаще всего народные умельцы пробуют создать экономайзер для газового котла. Именно приборы подобного действия наиболее распространены, поэтому и экспериментируют в основном на них. Но если агрегат оснащен современной горелкой с продвинутым контролем пламени, то уровень сжигания топлива находится на высоком показателе, а количество выбросов в атмосферу сильно снижается. Так что добиться сколь-нибудь значимого эффекта от установки дополнительной аппаратуры будет невозможно.

Из конструкции ясно, что в агрегате попросту нечему ломаться. Единственно возможная неисправность – это нарушение герметичности системы. В этом случае ремонт экономайзера котла будет состоять в применении сварки для заделывания дыр, которые не позволяют эксплуатировать устройство ввиду невозможности поддержания рабочего давления и вытекания горячей воды из труб.

В зависимости от размеров цена экономайзера для котла колеблется в районе 20-100 тысяч рублей. При оформлении индивидуального заказа стоимость оговаривается отдельно.

Конвектор своими руками

Для изготовления конструкции в домашних условиях необходимы базовые навыки в работе со сварочным аппаратом, а также знания конструктивных особенностей печи. Изготовление конвектора можно выполнить из следующих материалов:

• оцинкованная и нержавеющая трубы;
• тонкий лист нержавеющей стали или трубки малого диаметра (3-7 см), которые исполнят роль теплообменника.

При сборке необходимо придерживаться следующей инструкции:

1. Для начала требуется подобрать изделие, соразмерное по диаметру с трубой дымохода, и подогнать его по длине.
2. Далее берется заготовка с внутренним сечением 3-7 см и делится на 6 частей по 45 см длиной.
3. Полученные куски приваривают к основному отрезку, обеспечив его «ребрами». Для этой цели можно использовать изогнутый лист металла.
4. Далее конструкцию оборачивают листовым материалом или вставляют в оцинкованную трубу подходящего диаметра. В верхней и нижней части конвектора выводятся патрубки для подачи и выпуска воздуха.
5. В завершение следует соединить готовую конструкцию с отверстиями для циркуляции кислорода.

После сборки конвектора рекомендуется выкрасить его в черный цвет, это позволит обеспечить лучший нагрев. Для придания эстетичного вида самодельной модели можно закрыть ее, используя декоративную накладку. Собственноручно собранный конвектор не требует больших затрат. Он будет служить на протяжении длительного периода времени, обеспечивая теплом смежные помещения.

Натрубные отопители предназначены для ускоренного нагрева соседних с отапливаемым помещений за счет отбора тепла от уходящих дымовых газов, а также для защиты от жесткого инфракрасного излучения, исходящего от дымовой трубы. Применяется с банными печами.

В серийном выпуске представлены две модели конвекторов — «Отопитель натрубный-1» и «Отопитель натрубный-2», для одного и для двух смежных с отапливаемым помещений соответственно.

Экономайзеры котлов чугунные. Водные экономайзеры котлов.

Экономайзеры котлов чугунные. Водные экономайзеры котлов. 4.75/5 (95.00%) проголосовало 8

Назначение экономайзера котла.

Экономайзер располагается в борове печи котла для использования теплоты уходящих газов и служит для предварительного подогрева воды. Предварительный подогрев воды необходим для предупреждения резкого охлаждения стенок котла. Кроме того, при подогреве воды до 60° в экономайзере оседает значительная часть водяных примесей, которые не попадают в котел и не загрязняют его. Это повышает срок службы котла.

Экономайзер высокого давления.

Стремление возможно большую часть котельной поверхности заменить экономайзерной привело к созданию кипящих экономайзеров, в которых вода доводится до температуры кипения. Такие экономайзеры применяются в установках высокого давления.

Экономайзер низкого давления.

Экономайзеры для котлов низкого давления изготовляются чугунные, а для котлов высокого давления — стальные. Экономайзер представляет собой трубчатую систему, собранную из гладких или ребристых труб, концы которых закреплены в двух чугунных коробках (рис. 2).

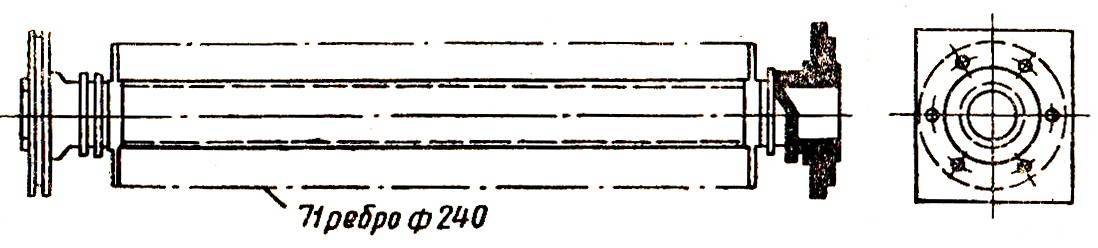

Рис. 1. Ребристая труба экономайзера чугунного.

Гладкие чугунные экономайзеры состоят из вертикальных труб диаметром 100 мм с толщиной стенок 10 мм. Концы труб несколько утолщены и заточены. При сборке в отдельные элементы, в целях группировки их, концы труб запрессовываются в сборные чугунные коробки (коллекторы). Против каждой трубы в верхнем коллекторе имеется люк для осмотра и очистки труб от накипи. Такие экономайзеры имеют большие габаритные размеры.

Экономайзер чугунный ребристый.

Ребристые экономайзеры имеют большую поверхность нагрева за счет ребер и меньшие габариты. По расположению труб ребристые экономайзеры выполняются вертикальными и горизонтальными, с ребрами круглого и квадратного сечения. Основная деталь ребристого экономайзера — ребристые чугунные трубы, закрепленные на чугунной плите. Чугунная плита имеет внутренние каналы для последовательного прохода воды из одной трубы в другую. Внизу грубы попарно соединены чугунными пустотелыми башмаками (коллекторами). Трубы, собранные с плитой и башмаками, составляют элемент экономайзера. В котельных установках часто один экономайер обслуживает все котлы. В этом случае экономайзер устанавливается в общем дымоходе. Установки средней и большей мощности обслуживаются самостоятельными экономайзерами.

Разновидности экономайзеров

Особенность контакта с тепловым носителем, отличающегося в различных видах экономайзеров, дает возможность классифицировать их по двум отдельным направлениям:

• Контактные прогревают тепловой носитель благодаря прямому соприкосновению высокотемпературных дымовых составов с жидкостью. Последняя деаэрируется и используется для горячего снабжения водой, в том числе, технической.
• Поверхностные прогревают жидкость до ее попадания в котельное оборудование, поступающую в саму отопительную систему за счет передачи тепловой энергии от поверхности стен труб.

Схема контактного экономайзера

При этом экономайзер котла отличается по типам:

• некипящий ограничивается температурой теплоносителя на подходе на 7-9 градусов выше точки дымной конденсации, а также на выходе ниже точки кипения на 45-55 C для группового оборудования и на 25-35 градусов для индивидуального;
• кипящий позволяет довести температуру жидкости на выходе до точки кипения (которая соответствует уровню давления в котельном оборудовании), а при ее достижении начинается частичное (20-30%) образование пара.

Схема стального трубчатого некипящего экономайзера (картинка “а”) и кипящего оборудования (изображение “б”)

Вышеописанные экономайзеры в котельной требуют наличия различного технического оборудования. Например, «некипящие» устройства в обязательном порядке нужно дополнять термостатами, манометрами давления, коллекторами, реле управления и иными приспособлениями. «Кипящий» – обводными и сходными системами, которые освобождают путь прохода в барабан котельного оборудования.

Разновидности по материалу изготовления:

1.       Чугунный. Такой экономайзер устойчив к химическому и физическому действию, но может использоваться только для котла с давлением не больше 24 Па. Он изготавливается исключительно «некипящим», так как кипение разрушает его целостность. В конструкции подобного экономайзера находятся оребренные трубки диаметром 6-8 см, компонующиеся на поверхности обогрева в одну или две колонки.

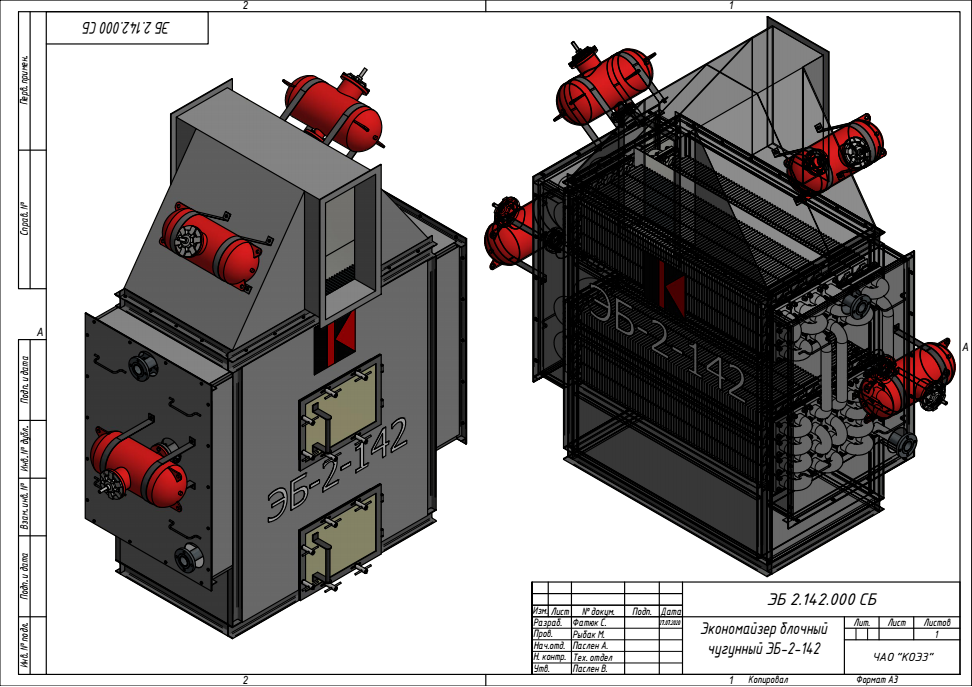

Чугунный блочный экономайзер

1.       Стальной. Он монтируется для котельного оборудования с любым давлением. Бывает «некипящим» и «кипящим». Делается из змеевиков диаметром 2-4 см, которые размещаются, как правило, в шахматном порядке (в редких случаях – в коридорном). Но стальной экономайзер имеет один существенный недостаток. И это — склонность к коррозийным процессам.

Стальной экономайзер

Для увеличения тепловосприятия, а также с целью изготовления экономайзеров с максимально компактными размерами, производители предусматривают вариант усовершенствования схемы стального оборудования. В связи с этим выделяют:

Мембранный экономайзер. Такой тип прибора собирается вручную из гладких труб в виде змеевиков, при этом их ровные участки закрываются металлическими листами.

Мембранный прибор

Плавниковый экономайзер. Он изготавливается вначале из трубок плавникового профиля с закрепленными плавниками прямоугольной формы.

Устройство и конструкция экономайзеров паровых котлов

Инструкция по изготовлению водяного экономайзера для парового котла

Бытовой небольшой экономайзер.

Если под рукой есть набор нержавеющих труб, устройство для их сгибания и сварочный аппарат, то можно попробовать самостоятельно произвести расчёт всех параметров и изготовить простой водяной экономайзер парового котла своими руками.

Ориентироваться можно на чертёж типовой конструкции стального агрегата.

Схемы конструкции

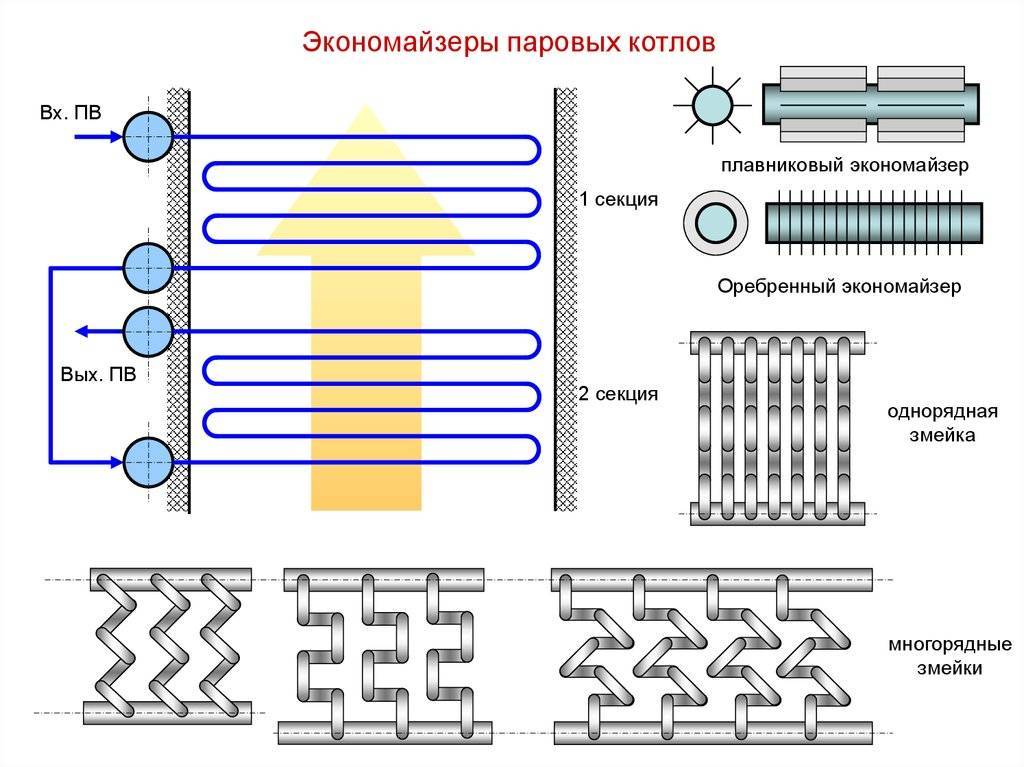

Типовые конструкции экономайзеров набираются из гладкотрубных змеевиков длиной 1820 мм, диаметром 28×30 мм и радиусом гиба 50 мм. Сами места гибов отклоняются в угол на 5°, что позволяет разместить рядом несколько змеевиков и создать более высокоплотный пучок с шагами S₁=70 и S₂=50 мм. На фото ниже представлены стандартные подробные чертежи.

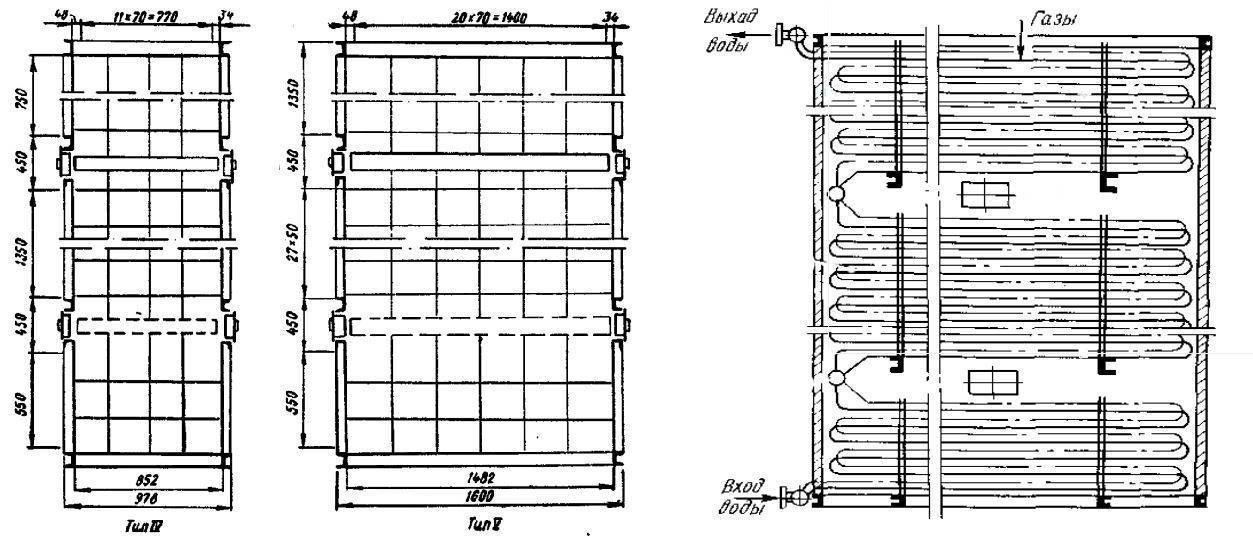

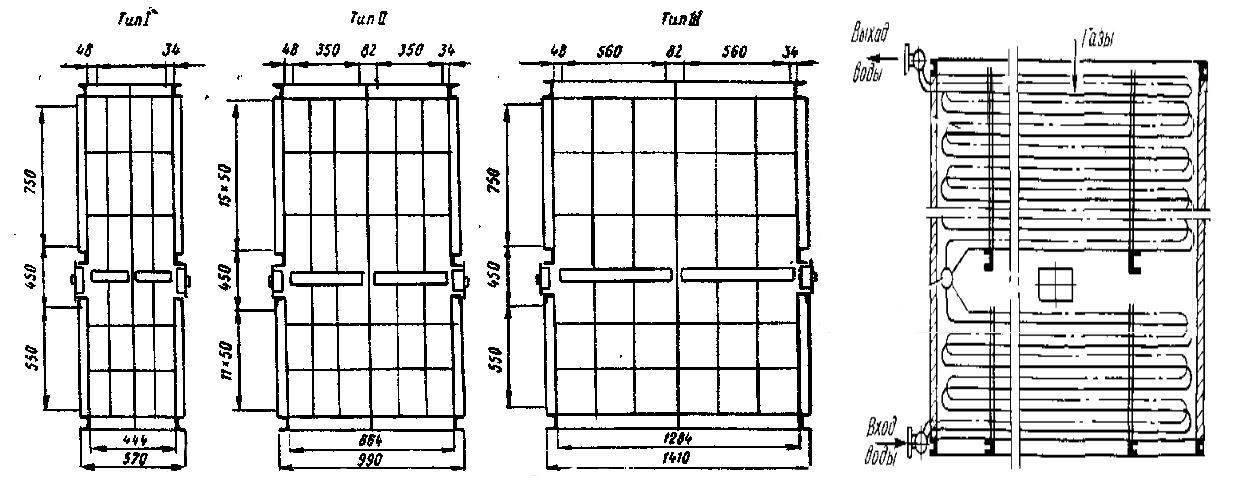

Схема экономайзера с двумя размещёнными в единой плоскости змеевиками.Схема экономайзера с тремя размещёнными в единой плоскости змеевиками.

Рекомендации по сборке

Компоновку домашнего водяного экономайзера рекомендуется проводить по 3–8 труб в одном ряду, при этом в каждый объединённый пакет оптимально включать только по 8–10 рядов, а их высота не должна составлять более 100 см для тесного размещения и 150 см для относительно редкого размещения труб.

Между пакетами предусматриваются лазы по 550–600 мм, что облегчает осмотр и ремонт экономайзера. Кроме того нужно рассчитывать сборку так, чтобы обдувочному аппарату не пришлось охватывать более 4 труб в горизонтальном ряду и более 8 самих рядов – это обеспечит хорошую очистку поверхности нагрева.
