Воздушный тепловой насос для отопления помещений

Как подобрать тепловой отопительный насос воздух-вода

Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:

  • Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления.
    Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
  • Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
  • Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.

Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ

Как сделать расчет необходимой мощности ТН воздух-вода

Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:

  1. Подсчитывают общую отапливаемую площадь.
  2. Умножают полученную сумму на 0,7.
  3. Полученный результат будет соответствовать минимально необходимой мощности оборудования.

Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.

Производители тепловых насосов отопления воздух-вода

Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.

Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:

  • Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
  • Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
  • Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
  • Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.

Стоимость установки ТН воздух-вода

Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.

Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.

Монтаж своими руками

Если владелец дома хорошо разбирается в принципе работы и схеме оборудования, можно собрать насос самостоятельно. Предварительно требуется провести расчеты, для этого воспользуйтесь готовым ПО для оптимизации охладительных систем.

Тепловой насос Просто и недорого 1

Watch this video on YouTube

Видео монтажа

Меньше всего сложностей предполагает произведенный своими руками монтаж системы отопления дома «воздух — вода». Она будет состоять из двух каналов (для подачи воздушного потока и для отвода отработанного), вентилятора и компрессора. Компрессор не обязательно приобретать новый, допускается воспользоваться рабочим устройством с холодильника или другого оборудования. Рекомендуется использовать спиральный компрессор.

Этапы работы:

  1. Сделать из медной трубы змеевик. Трубу, по которой будет поступать холодильный агент, разместить сверху.
  2. Вмонтировать змеевик в разделенную напополам пластиковую емкость. Она будет выполнять роль испарителя.
  3. Подключить терморегулирующий клапан и заизолировать его.
  4. Собрать все элементы в блок и проверить его работоспособность.

Важно отметить, что данная процедура является достаточно сложной для обычного человека. Непрофессионал не сможет правильно собрать все детали и подключить терморегулирующий клапан

Лучше доверить выполнение работ мастерам, т.к. ошибки в процедуре станут причиной неправильного функционирования оборудования либо неэффективного потребления электричества.

Таким образом, тепловой насос – эффективный способ отопления частного дома. На сегодняшний день в России и странах СНГ использование данного оборудования не сильно распространено, однако в Европе и США такие установки активно применяются для отопления.

Выбирать подходящий тепловой насос рекомендуется на основании не только стоимости монтажных работ и эксплуатации, но и региона использования, условий строительства, площади участка и других факторов.

Основные преимущества и недостатки тепловых насосов

Ключевое преимущество ТН в том, что их коэффициент полезного действия в разы выше, чем у обычного электрического оборудования для отопления или кондиционирования. К примеру, даже у современных, экономичных электрических обогревателей объёмы произведенного тепла примерно равны затраченной энергии.

Тепловые насосы в этой сфере вне конкуренции – они производят тепловой энергии в 3-7 раз больше (СОР), чем используют электроэнергии. COP- это единица, которая измеряет эффективность работы теплового насоса.

К другим достоинствам установки теплового насоса можно отнести:

  • Длительный рабочий ресурс. Если соблюдать правила эксплуатации и своевременно проводить техническое обслуживание, то насосы могут работать без поломок и ремонта десятилетиями (до 30 лет и более). Единственное «слабое звено» в таких системах – это компрессор, который может потребовать замены один раз в 15-20 лет;
  • Значительная экономия на топливе. В России цены на энергоносители всегда только растут, и в долгосрочной перспективе ТН позволяет экономить на них большие суммы;
  • Универсальность использования. У большинства моделей тепловых насосов есть одно замечательное свойство – реверсивность: в летнюю жару они охлаждают дом, а в холодное время года обеспечивают отопление;
  • Полная автоматизация. Правильная настройка работы ТН обеспечивает полную автоматизацию: пользователю остаётся только выставлять температуру нагрева помещений зимой и охлаждения – летом;
  • Широкая география использования. Разнообразие видов ТН позволяет эксплуатировать их в самых разных регионах, с разным климатом: в случае с тепловыми насосами источниками тепла может выступать грунт, воздух или вода;
  • Перспективы полной автономности. Если в качестве источника электроэнергии использовать солнечные панели, то можно построить в любой, даже самой отдаленной местности полностью автономный дом, который сам себя будет обеспечивать теплом, водой и электричеством;
  • Минимальное техническое обслуживание. Надежность и долговечность оборудования делает его малозатратным в эксплуатации;
  • Полностью бесплатный источник тепла. Мы пока не платим за воздух, которым дышим, воду в водоёмах и грунт под ногами: с помощью ТН они становятся бесконечным ресурсом для получения тепловой энергии.

Между тем у данных систем есть и свои недостатки, о которых необходимо знать:

Высокая стоимость самого оборудования и его монтажа. Так как первоначальные затраты достаточно велики, ТН окупится не сразу – в среднем на это уходит 3-7 лет. Быстро окупаются только аэротермальные (воздушные) насосы, которые требуют минимум затрат при установке.

Ориентация на отопительные системы с низкой температурой теплоносителя. Выгоднее всего тепловые насосы использовать для систем тёплого пола с температурой 35-40°C.

Воздействие геотермальных насосов на аэробные микроорганизмы. При работе грунтовых насосов земля вокруг труб подвергается постоянному охлаждению, что приводит к гибели аэробных бактерий, которые способствуют очищению стоков от вредных веществ.

Принцип действия теплового насоса

Принцип действия теплового насоса показан на прилагаемой ниже схеме воздушного теплового насоса. Теплый воздух окружающей среды вентилятором прогоняется через испаритель, по трубкам которого прокачивается фреон. Фреон, потребляя тепло внешнего источника, испаряется (т.е. переходит в газообразное состояние) и далее поступает в компрессор. В компрессоре происходит сжатие газообразного фреона. Он переходит в жидкое состояние с резким нагревом. Далее этот горячий жидкий фреон поступает в теплообменник, где отдает тепло какому либо теплоносителю (например, воде). Далее под давлением создаваемым компрессором уже холодный фреон подается на расширительный клапан. На выходе из расширительного клапана давление фреона резко падает, он опять переходит в газообразное состояние при еще большем охлаждении и вновь подается на вход испарителя для приема новой порции тепла от внешнего источника. Цикл замкнулся. Начинается новый.

СХЕМА ВОЗДУШНОГО ТЕПЛОВОГО НАСОСА

Примерно по этому принципу работают все тепловые насосы. Как видите – все довольно просто. Использование тепловых насосов может дать экономию до 70 % от потребных энергоресурсов на отопление и горячее водоснабжение объектов. Однако специалистам нашей компании видится, что подобные системы экономически более выгодно использовать совместно с солнечными коллекторами. В большинстве регионов России солнечные коллектора вполне могут обеспечить своего потребителя энергией с апреля по сентябрь месяц только за счет солнца, т.е. бесплатно. А вот в «плохие», с точки зрения солнечного излучения, периоды времени (особенно декабрь, январь) можно бы было подключать к работе тепловые насосы. Использование подобных сочетаний и схем возможно практически во всех регионах России.

Система отопления с тепловыми насосами

Отопление воздух-воздух применяется в быту в локальных помещениях или во всем доме. При переоборудовании котельной газовый, электрический котлы станут дополнительным источником тепла, которые пригодятся при значительных понижениях наружной температуры – в этом случае эффективность ТН падает и резервный нагрев поможет справиться с нагрузкой на систему.

Удобнее всего применять тепловой насос как локальное оборудование местного значения, не придется покупать и устанавливать громоздкие агрегаты, подача тепла осуществляется по гибкой системе с регулированием нагрева, при этом поломка одного устройства не выведет из строя всю систему.

Локальная схема имеет и недостатки:

  1. Сложности с четким направлением потока прогретого воздуха. Без системы воздуховодов направленности не добиться, а протягивать дополнительные трубопроводы не всегда рационально.
  2. Эффективность одного мощного котла прогрева выше, чем совокупная производительность всех тепловых насосов, множество наружных блоков перегрузят фасад.
  3. Максимальная протяженность трассы между внешним и внутренним блоком имеет ограничения. Параметры прописываются в техпаспорте устройств и могут стать препятствием для сооружения локальной сети отопления для офиса внутри небольшого строения.

Если обустраивается централизованная подача с применением теплового насоса воздух-воздух, то приобретается один мощный агрегат, прокладывается центральный воздуховод с отводами в каждое отапливаемое помещение. В стенах необходимо пробивать отверстия под воздуховоды, к тому же теплые потоки, подаваемые с потолка, поднимают пыль – но это единственные недостатки сети.

Плюсов больше:

  • контроль температурных показателей нагрева во всех помещениях дома;
  • доступность интеграции дополнительного оборудования – фильтров, увлажнителей;
  • при снижении теплоэффективности, сеть дополняется прибором рекуперации, что минимизирует утечку тепла;
  • одно мощное устройство обслуживать намного выгоднее.

Чтобы не сталкиваться с проблемой перемерзания наружных блоков, рекомендуется наладить систему подготовки воздуха на основе почвенного теплообменника – это упростит работу ТН воздух-воздух при понижении температуры.

Набор элементов для формирования воздушного отопления

Чтобы собрать систему, требуется наличие внешнего, внутреннего блоков и контура для транспортировки хладагента. Также пригодится вентилятор, который будет нагнетать воздух в каналы. Воздуховоды и вентиляционное оборудование пригодятся только при формировании централизованной сети, для локального прогрева хватит блоков и контура.

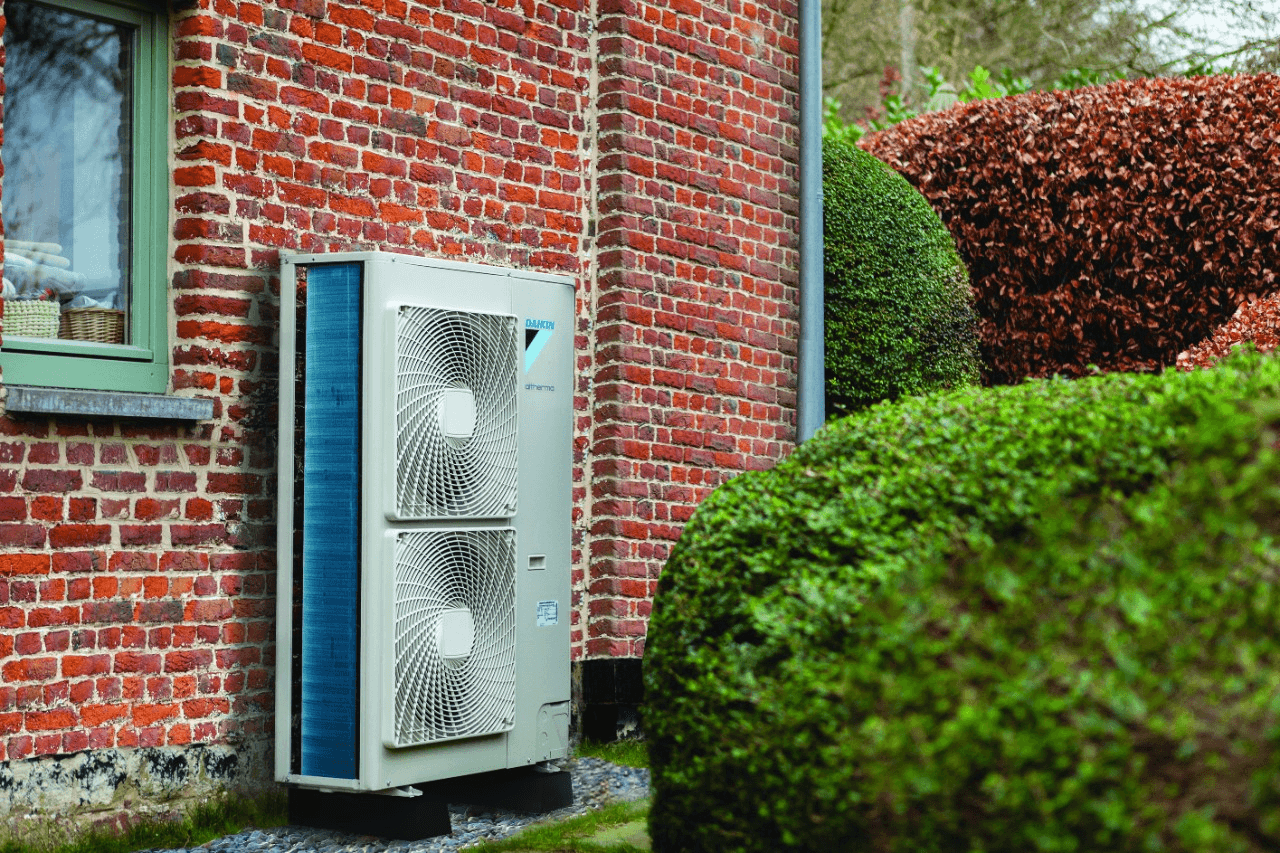

Внутренний блок устанавливается в помещении, наружный выносится за пределы строения. Установка наружного блока допускается на определенном расстоянии от внутреннего – размер удаления указывается в техпаспорте. Что касается внутреннего модуля, он навешивается таким образом, чтобы подавать тепло в локальную зону с учетом эффективности распространения потоков.

Где применяется воздушная система отопления?

Область использования зависит от типа сети. Прямоточные схемы с постоянным обновлением воздуха в помещении применяются в промышленных цехах, где есть риск скопления взрывоопасных или пожароопасных частиц. Локальный прогрев выгоднее использовать в офисах, частных строениях.

Система выгодна для хозяев домов при условии, если с другими теплоносителями возникают перебои. Например, обустройство газового отопления стартует от 7000$ (450000 руб.) плюс получение разрешений, регулярные проверки, а ТН воздух-воздух стоит от 1000$ (65000 руб.) и уже с первого дня эксплуатации может работать на отопление и охлаждение. Централизованная сеть не потребует разрешений, достаточно правильно просчитать протяженность трубопроводов и мощность агрегата – специалисты возьмут за составление проекта от 150$ (10000 руб.).

Виды самодельных обогревателей из холодильника

По типу используемого источника энергии тепловые насосы для дома делят на следующие виды:

  • геотермальные (открытые и закрытые);
  • воздушные.

Агрегаты, использующие вторичные источники тепла, устанавливают обычно на предприятиях, так как их рабочий цикл связан с выработкой энергии, требующей дополнительной утилизации.

В геотермальных насосах источником энергии выступает грунт или грунтовые воды. Устройства замкнутого типа делят на:

  1. Горизонтальные. Коллектор, собирающий тепло, имеет форму колец или зигзагов. Его располагают горизонтально в траншеях на глубине более 1,3 м. расстояние между трубами – около 1,5 м. Используют подобные тепловые насосы для обогрева помещения небольшой площади. Если грунт песчаный, то длину контура увеличивают в 2 р., так как он не способен удерживать влагу.
  2. Вертикальные. Отличается вертикальным расположением коллектора теплосборника. Глубина скважины – около 200 м. Они заполняются грунтовыми водами, отдающими впоследствии тепло. Такой вариант системы используют, если отсутствует возможность горизонтального ее размещения или существует высокая угроза повреждения ландшафта. 1 м скважины дает 50-60 Вт энергии, поэтому для насоса с мощностью 10 кВт достаточно пробурить 170 м. Чтобы получить больше тепла нужно сделать несколько небольших скважин на расстоянии 20 м друг от друга.
  3. Водные. Форма коллектора идентична горизонтальному типу теплового насоса, но располагают его на дне водоема, ниже уровня промерзания (глубина – от 2 м). Этот метод установки системы обычно обходится дешевле. Стоимость зависит от места нахождения водоема, его глубина и общего объема воды.

В насосах открытого типа вода, используемая для теплообмена, сбрасывается обратно в грунт.

Контур водяных тепловых насосов изготавливают из пластиковых труб, которые прижимают ко дну водоема из расчета 5 кг на 1 м длины. Каждый 1 п.м. контура дает около 30 кВт энергии. Если вам нужна система с мощностью 10 кВт, то протяженность контура должна быть не менее 300 м. К плюсам конструкции относят простоту монтажа, малую стоимость. Минусом является невозможность обогрева помещения при сильных морозах, так как получение энергии не происходит.

Исходя из названия, в воздушных тепловых насосах источником энергии является воздух. Эти агрегаты подходят для территории с жарким климатом, так как при минусовой температуре производительность будет сильно снижаться. Основной плюс заключается в отсутствии больших материальных затрат на бурение скважин. Систему располагают недалеко от дома.

Эффективность насоса зависит от его коэффициента преобразования, который представляет собой разницу между потребляемой и отдаваемой энергией. Основной фактор, влияющий на эту величину, температура входного и выходного контуров. Система будет работать лучше, если разница между данными параметрами будет большая.

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

  1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
  2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
  3. При контакте с внешней средой хладагент закипает и испаряется.
  4. После этого хладагент в виде пара поступает в компрессор.
  5. Там он сжимается — благодаря этому серьёзно повышается его температура.
  6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
  7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
  8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
  9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

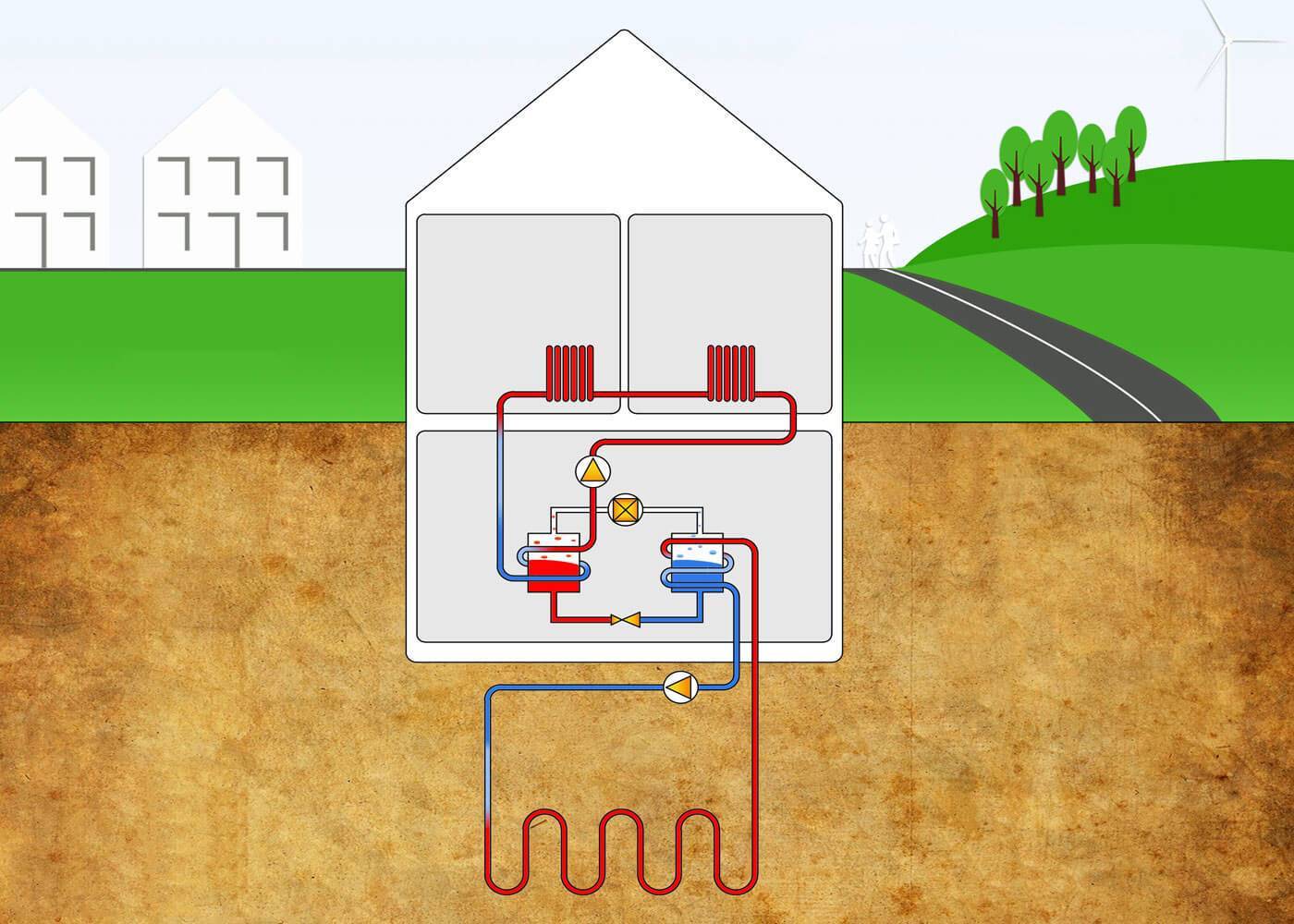

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным — горячий.

Преимущества:

  • Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
  • Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
  • Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

  1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
  2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Автономность отопительной системы

Однако при оценке той или иной схемы обогрева жилья экономичность — не единственный критерий. Не менее важна автономность оборудования, то есть способность поддерживать заданный температурный режим без участия владельца. И по этому параметру наша таблица рейтинга выглядит совсем иначе.

  1. Лидирует электрическое отопление. И современные электрокотлы, и системы распределенного обогрева (электрические теплые полы, конвекторы, электрорадиаторы и т.д.) способны работать без обслуживания неограниченно долго. Их текущая мощность может гибко подстраиваться под текущую потребность в тепле благодаря работе термостатов;

Электрическое отопление: настроил и забыл

  1. Газовые котлы и конвекторы проигрывают электрическому оборудованию по удобству использования весьма незначительно: они требуют отвода продуктов сгорания, что предполагает монтаж вблизи дымохода или внешней стены дома. Кроме того, газовое оборудование с питанием от газгольдера или баллонов нуждается в периодическом пополнении запаса топлива;
  2. Дизельный котел работает автономно вплоть до исчерпания запаса солярки. В его недостатки стоит записать громкий шум горелки, необходимость хранения большого объема дизтоплива и его специфический запах;

Топливные баки в дизельной котельной

  1. Автоматические угольные и пеллетные котлы благодаря подаче сыпучего топлива из бункера обладают автономностью до 7-10 дней;
  2. Твердотопливные котлы верхнего горения снижают планку до 24-36 часов;
  3. Пиролизные котлы с традиционной загрузкой топлива работают на одной его закладке до 12 часов;
  4. Наконец, традиционные твердотопливники нужно растапливать раз в 4-6 часов.

Запасенное гидроаккумулятором тепло позволит многократно увеличить периодичность растопок

Итак, электричество с точки зрения удобства использования отопительной системы было бы идеальным, если бы не высокая стоимость киловатт-часа тепла. Можно ли ее снизить?

Принцип работы теплового насоса

В конструкцию любого теплового насоса входят следующие устройства: конденсатор, испаритель, компрессор (повышает давление) и расширитель (понижает давление). Все перечисленные элементы объединены при помощи трубопровода и представляют собой один замкнутый контур. По этому контуру циркулирует охладитель. Фреон, хладон — это технический термин присвоенный группе фторсодержащих производных метана и этана. Он представляет из себя инертный газ, который обладает сверхнизкой температурой кипения. По этой причине в «горячей» части контура он находится в газообразном состоянии, а в «холодной» он становится жидкостью.

Перемещаясь в компрессор, хладагент (чаще всего фреон) подвергается действию высокого давления и сжимается, из-за чего его температура повышается. Разогретый давлением газ поступает в другую часть теплообменника – в конденсатор. Тут промежуточный теплообменник передаёт тепло теплоносителю, который входит в систему отопления дома. Во время того, как хладагент отдает тепло, он конденсируется, снова становится жидким, а нагретый им теплоноситель подаётся в систему отопления. Жидкий фреон проходит через расширитель, где вскипает поглощая тепло. Затем перемещается в испаритель, где докипают остатки жидкой фракции – и цикл повторяется снова.

Важной особенностью тепловых насосов является универсальность использования – при низких температурах воздуха они обеспечивают обогрев помещений, а в жаркую погоду – их охлаждение. Во втором случае (реверсивный тепловой насос) используется тот же принцип

Разница лишь в том, что в жару теплоноситель движется в другом направлении – он поступает не снаружи, а из дома, из внутренних помещений.

Попробуем пересказать то же самое простыми словами.

Давайте вспомним, как работает холодильник. В камеры холодильника помещаются продукты, имеющие комнатную температуру. По закону сохранения энергии накопленное ими тепло не может испариться в никуда – его необходимо вывести за пределы холодильника, что и делается при помощи радиатора, расположенного позади агрегата. Радиатор для этого и предназначен – для рассеивания, передачи в окружающий воздух тепла, «извлеченного» из продуктов.

Теперь представим себе холодильник, который установлен на улице с открытой дверцей, а его радиатор демонтирован и установлен в доме. Даже если температура воздуха на улице будет на несколько градусов выше температуры кипения фреона, которым заправлен холодильник, агрегат будет передавать это тепло через радиатор в дом, извлекая его из окружающей среды. Это и есть простейший пример теплового насоса. Описанный принцип называется циклом Карно: именно на нем основана работа холодильных установок и климатической техники.

Что дешевле для отопления: электричество, газ или тепловой насос?

Приведем затраты на подключение каждого из типа отопления. Для представления общей картины возьмем Московскую область. В регионах цены могут отличаться, но соотношение цен останется прежним. В расчетах принимаем, что участок «голый» — без проведеного газа и электричества.

Затраты на подключение

Тепловой насос. Укладка горизонтального контура по ценам МО – 10 000 рублей за смену экскаватора с кубовым ковшом (выбирает до 1 000 м³ грунта за 8 часов). Система для дома в 100 м² будет закопана за 2 дня (справедливо для суглинка, на котором можно снять до 30 Вт тепловой энергии с 1 м.п. контура). Порядка 5 000 рублей потребуется для подготовки контура к работе. В итоге, горизонтальный вариант размещения первичного контура обойдётся в 25 000.

Скважина выйдет дороже (1 000 рублей за погонный метр, с учётом монтажа зондов, обвязки их в одну магистраль, заправкой теплоносителем и опрессовкой.), но значительно выгоднее для будущей эксплуатации. При меньшей занятой площади участка возрастает отдача (для скважины 50 м – минимум 50 Вт с метра). Покрываются потребности насоса, появляется дополнительный потенциал. Поэтому вся система будет работать не на износ, а с некоторым запасом мощности. Разместить 350 метров контура в вертикальных скважинах – 350 000 рублей.

Газовый котёл. В Московской области за подключение к газовой сети, работы на участке и монтаж котла «Мособлгаз» запрашивает от 260 000 рублей.

Электрический котел. Подключение трёхфазной сети обойдётся в 10 000 рублей: 550 – местным электросетям, остальное – на распределительный щит, счётчик и прочее наполнение.

Потребление

Для работы ТН с тепловой мощностью 9 кВт требуется 2.7 кВт/ч электроэнергии – 9 руб. 53 коп. в час,

Удельная теплота при сгорании 1 м³ газа – те же 9 кВт. Бытовой газ для МО выставлен по 5 руб. 14 коп. за куб.

Электрокотёл потребляет 9 кВт/ч = 31 руб. 77 коп. в час. Разница с ТН – почти в 3,5 раза.

Эксплуатация

  • Если подведён газ, то наиболее рентабельный вариант для отопления – газовый котёл. Стоит оборудование (9 кВт) минимум 26 000 рублей, месячная оплата за газ (по 12 ч/сутки) составит 1 850 рублей.
  • Мощное электрооборудование выгоднее с точки зрения организации трёхфазной сети и приобретения самого оборудования (котлы – от 10 000 рублей). Тёплый дом будет стоить 11 437 рублей за месяц.
  • С учётом первоначальных вложений в альтернативное отопление (оборудование 275 000 и монтаж горизонтального контура 25 000), ТН, расходующий электричества на 3 430 руб/месяц, окупится не ранее чем через 3 года.

Сравнивая все варианты отопления, при условии создания системы «с нуля», становится очевидным: газ будет не намного выгоднее геотермального теплонасоса, а обогрев электричеством в перспективе 3 лет безнадёжно проигрывает обоим этим вариантам.

С подробными расчётами в пользу эксплуатации теплового насоса можно ознакомиться, просмотрев видео от производителя:

Некоторые дополнения и опыт эффективной эксплуатации освещены в этом ролике:

Изготовление геотермальной установки

Изготовить геотермальную установку своими руками вполне возможно. При этом для обогрева жилища используется тепловая энергия земли. Конечно, это трудоемкий процесс, но и выгода при этом получается существенная.

Расчет контура и теплообменников насоса

Площадь контура для ТН составляется из расчета 30 м² на каждый киловатт. Для жилого помещения площадью 100 м² нужно около 8 киловатт/час энергии. Значит площадь контура будет составлять 240 м².

Теплообменник можно сделать из медной трубки. Температура на входе 60 градусов, на выходе 30 градусов, тепловая мощность 8 киловатт/час. Площадь теплового обмена должна быть 1,1 м². Медная трубка диаметром 10 миллиметров, коэффициент запаса 1,2.

Длина окружности в метрах: l = 10 × 3,14 / 1000 = 0,0314 м.

Количество медной трубки в метрах: L = 1,1 × 1,2 / 0,0314 = 42 м.

Необходимое оборудование и материалы

Во многом успех при изготовлении ТН зависит от степени подготовленности и знаний самого исполнителя, а также от наличия и качества всего необходимого для монтажа теплового насоса.

Перед началом работ нужно приобрести оборудование и материалы:

  • компрессор;
  • конденсатор;
  • контроллер;
  • полиэтиленовые фитинги, предназначенные для сборки коллекторов;
  • труба на земляной контур;
  • циркуляционные насосы;
  • водопроводный шланг или труба ПНД;
  • манометры, термометры;
  • трубка медная диаметром 10 миллиметров;
  • утеплитель для трубопроводов;
  • комплект уплотнений для герметизации.

Как собрать теплообменный блок

Теплообменный блок состоит из двух составных частей. Испаритель нужно собрать по принципу «труба в трубе». Внутренняя медная трубка заполняется фреоном или другой быстро закипающей жидкостью. По наружной циркулирует вода из скважины.

Обустройство грунтового контура

Для того чтобы подготовить необходимую площадь для грунтового контура, требуется выполнить большой объем земляных работ, которые желательно проводить механизированным способом.

Можно использовать 2 метода:

  1. При первом способе необходимо снять верхний слой грунта на глубину ниже его промерзания. На дно получившегося котлована уложить змейкой свободную часть наружной трубы испарителя и произвести рекультивацию почвы.
  2. Во втором способе нужно сначала прокопать траншею по всей планируемой площади. В нее укладывается труба.

Затем нужно проверить герметичность всех соединений и заполнить трубу водой. Если протечек нет, можно засыпать конструкцию землей.

Заправка и первый запуск

После окончания монтажа необходимо заполнить систему хладагентом. Данную работу лучше всего поручить специалисту, потому что для заправки внутреннего контура фреоном применяются специальные приборы. При заполнении нужно замерить давление и температуру на входе компрессора и на выходе.

После окончания заправки нужно включить оба циркуляционных насоса на самую низкую скорость, затем запустить компрессор и контролировать работу всей системы по термометрам. При прогреве магистрали возможно обмерзание, но после полного прогрева системы обмерзание должно растаять.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
