Особенности монтажа дымохода из нержавеющей стали

Диаметры дымоходных труб

Каждый вид рассматриваемой продукции имеет два значения диаметра: наружный и внутренний. Подбор изделий по размеру нужно осуществлять с учетом применяемого оборудования. Чем ниже мощность котла, тем меньший диаметр газохода нужен для его обустройства.

В таблице ниже вы сможете ознакомиться с основными размерами труб из нержавейки для дымохода.

Таблица размеров сэндвич трубы для дымохода. D — диаметр трубы, H — длина сегмента

Важно, чтобы внутренний размер газохода равнялся сечению выходного патрубка котла. Именно внутренняя поверхность стартовой трубы получает основное воздействие от отводимых газов

Поэтому она должна соответствовать по диаметру выходному патрубку. Основные параметры отопительных агрегатов указаны в требованиях СНиП.

Размеры труб для дымоходов могут быть такими:

• фасонные части — угол тройника: 135, 90, 45 градусов, отвод: 90 и 45 градусов;
• размер теплоизоляции — от сорока до шестидесяти миллиметров;
• длина трубного изделия — от 0,5 до 1 метра;
• толщина стали внутренней трубы (сэндвич) — от 1 до 0,5 миллиметров;
• наружный диаметр — от двухсот до четырехсот тридцати миллиметров;
• внутреннее сечение — 200, 150, 120, 115, 110 миллиметров (есть варианты до 300 мм).

Существует множество дополнительных компонентов, облегчающих монтаж газоходной конструкции.

В продаже есть большое разнообразие:

• растяжек, хомутов и кронштейнов;
• опорных площадок и защитных фартуков;
• оголовок, заглушек и колпаков-флюгарок;
• кровельных уплотнителей;
• декоративных накладок узлов прохода;
• компенсаторов, необходимых для регуляции изменения линейных размеров сэндвичных конструкций при смене температурного режима;
• ревизионных тройников, предназначенных для удаления загрязнений.

Наличие большого ассортимента дополнительных компонентов можно сильно уменьшить стоимость возводимых конструкций. Сэндвич-дымоходы легко собираются. Их монтаж можно осуществить самостоятельно, без привлечения специалистов.

Предварительная подготовка перед установкой дымовой сэндвич трубы

Обратите внимание на такие важные моменты, которые нужно учесть во время установки дымоотвода:

1. Запрещено монтировать трубы сэндвич непосредственно над топкой, поскольку это может привести к быстрому прогоранию и порче дымохода. Сначала следует установить желоб из огнеупорного материала, начинающийся в топке. А уже к нему можно подсоединять дымовую трубу.
2. Если сендвичные трубы для дымохода своими руками проходят вблизи огнеопасных отрезков системы, то их нужно покрывать дополнительным слоем теплоизоляционного материала, иначе, может произойти возгорание.

Первым шагом к правильной и грамотной установке сэндвич будет составление подробного проекта. Он представляет собой детальный план прокладки трубы, который будет в конкретной ситуации наиболее приемлемым. То есть, проект составляется с учетом особенностей постройки и отопительного оборудования. Далее приступают к расчету количества материала, необходимого для успешного монтажа дымохода. В данном случае значение будет иметь и то, предпочитаете вы использовать фабричную продукцию, либо изготовить сэндвич трубу самостоятельно.

После закупки расходников можно приступать к разметке, которая нужна для правильной и ровной установки трубы без кривизны и отклонений. Довольно часто мастера используют кронштейн для сэндвич трубы, нанести разметку под который, очень просто. Прокладывая трубы таким способом, следует применять патрубки, защищенные теплоизоляцией.

Проблемы, связанные с дымоходами из нержавейки, их решения

Несмотря на высокую производительность каналов дымоудаления из нержавеющей стали, их владельцы все же сталкиваются порой с определенными сложностями в работе системы. Мы рассмотрим наиболее распространенные неполадки стальных дымоходов, их причины и возможные способы ремонта:

1. Прогорание стенок канала.

Причины: дымоходный рукав был выполнен из стали низкого качества, или данный класс имеет слишком низкое процентное содержание хрома, что не подходит для высокотемпературных условий. Проблема прогорания также характерна для гофрированных стальных дымоходов и алюминиевых каналов. Возможно, имели место грубые нарушения в установке конструкции или эксплуатации отопительного прибора.

Решение: требуется монтаж новой системы или частичная замена старой. Если вы столкнулись с проблемой прогорания стенок, не стоит пытаться отремонтировать канал своими руками. Необходима тщательная проверка всех узлов оборудования, поэтому лучше всего в данном случае обратиться за помощью к соответствующим службам.

2. Скопления смолистых и сажевых образований на внутренних поверхностях стенок за короткий срок.

Причины: установка плохой теплоизоляции, ошибки в использовании отопительного оборудования. Если установлен твердотопливный котел, возможно, вы используете слишком смолянистые сорта дров.

Чистка дымохода должна проводиться регулярно, это позволяет решить многие проблемы с топкой

Решение: необходимо проведение ревизии и чистки внутренних поверхностей дымохода. Также проверяется на предмет целостности изоляция, при надобности производится монтаж нового слоя.

3. Нарушение герметичности или термоизоляции дымохода.

Причины: при эксплуатации стальных дымоходов проблема задымления помещения возникает, как правило, вследствие прогорания стенок. Опять же, причиной становится использование некачественного материала или ошибки в установке системы. В случае с кирпичными дымоходами такое нарушение появляется при неправильной кладке.

Решение: требуется полная диагностика системы дымоудаления. Если сбой герметичности произошел из-за нарушения целостности трубы, её необходимо заменить. Если неполадки обнаружены в слое термоизоляции, его также нужно заменить на более пожароустойчивый.

4. Внутри дымохода скапливается конденсат в больших количествах.

Причина: интенсивное образование конденсата происходит из-за отсутствия достаточной термоизоляции или чересчур низкой температуры отходящих газов (ниже уровня Точки росы). Возможны и конструктивные ошибки в построении газохода.

Решение: убедитесь в наличии конденсатоотвода в системе и надлежащим образом утеплите конструкцию.

5. Недостаточная тяга при включении отопительного оборудования.

Причина: небольшая высота дымохода над уровнем кровли, неграмотное его расположение относительно конька, выступов на крыше и других строений.

Решение: вопрос решается только изменением конструктивных особенностей дымохода. Возможно, понадобится перенос выхода трубы через кровлю.

Мы постарались осветить наиболее серьезные вопросы, касающиеся установки дымохода из нержавеющей стали. Проектировка и монтаж системы отопления в доме и вывода продуктов сгорания своими руками – достаточно серьезное мероприятие, к которому необходимо отнестись профессионально. Без отсутствия опыта и хороших теоретических знаний браться за монтаж самостоятельно не стоит. Такая экономия может оказаться критичной и для вас, и для ваших близких.

https://youtube.com/watch?v=L4j8Bi2Ns68

Недостатки и достоинства

Первый недостаток – стоимость. Сэндвич дымоходы из нержавейки используются в банях, где котлы работают на твердом виде топлива. Но не каждый хозяин может позволить себе такую роскошь.
Еще один недостаток – это срок службы. Кирпичные или бетонные дымоходы служат намного дольше, чем сэндвич дымоходы. Однако о сроке службы поговорим отдельно.

Конструкция состоит из нескольких труб. При резком перепаде температуры дымоход может быть разгерметизирован, а значит, — испорчен.

Но как уже указывалось, преимуществ гораздо больше. На их фоне недостатки являются незаметными. Прежде всего, нужно отметить простоту монтажа сэндвич дымохода. Установить его может любой человек – без помощи профессионала. Для конструкции не нужно создавать фундамента, так как она довольно легкая.

При доставке не появляется никаких сложностей. Сэндвич дымоход состоит из нескольких секций, которые быстро разбираются и также складываются в единую систему. На рынке существует большой выбор дымоходов. Это значит, что можно создать любую форму конструкции. Если одна секция дымоходы выходит из строя, то ее без проблем можно заменить новой деталью. Внешний слой труб не нагревается сильно за счет теплоизоляционного слоя. Не образуется конденсат и не создается угроза пожара.

Внутри сэндвич дымоход имеет абсолютно гладкую поверхность. Благодаря этому внутри дымохода не собирается сажа, а также не создается закупорочных зон. Его легко чистить. Вообще обслуживание дымохода занимает несколько минут. Необходимо лишь удалить сажу и слить конденсат. Эстетичный вид изделия позволяет устанавливать его не только наружи, но и внутри дома.

Что такое сэндвич: сборка дымохода

Сборка дымохода начинается снизу. Первой после печки или камина устанавливается секция с задвижкой, позволяющая перекрывать дымоход полностью или создавать тягу заданной силы. Далее устанавливается либо одиночная секция из одной трубы, либо труба-сэндвич – двух контурный дымоход. Одиночная труба может добавить гораздо больше тепла, но только в том случае, если при этом не произойдёт порчи покрытий на потолке и стене вблизи трубы, где будет скапливаться перегретый воздух. Чтобы перегрева не происходило, применяется труба-сэндвич. Она обязательна при пересечении этажных перекрытий и крыши. При этом используется проходная косая накладка – фланец, закрепляемая на крыше.

Лучшие сэндвич-дымоходы 2020-2021

• Ferrum;
• Дымок;
• Феникс;
• Вулкан;
• Гамарт.

Ferrum 115 мм 0,8 мм (для каминов)

Дымоходы из нержавеющей стали по схеме «сэндвич» от производителя Ferrum имеют толщину стенки 0,8 мм. Для теплозащиты применен слой минеральной ваты плотностью 120 кг/м³. Внешняя оболочка выполнена из оцинкованного листа, сваренного лазерной установкой.

Внешняя оболочка дымохода Ferrum выполнена из оцинкованного листа, сваренного лазерной установкой.

Преимущества:

• пригодность для печей на дровах;
• в набор для монтажа входят термоустойчивый герметик и винты;
• для изготовления внутренней части применена сталь AISI 439, выдерживающая нагрев до +700°С.

Недостатки:

• верхняя секция имеет оболочку толщиной 0,5 мм;
• отводной участок от камина не имеет изоляционного слоя.

Где купить и цены

Дымок 115 мм 0,5 мм (универсальный)

В перечень лучших дымоходов, изготовленных из нержавеющей стали, входит продукция фирмы Дымок. За счет уменьшения толщины внутренней магистрали до 0,5 мм удалось снизить вес и себестоимость. Для защиты применена базальтовая вата от компании Rocwool и оцинкованный лист.

Продукция фирмы «Дымок» лидирует среди дымоходов из нержавеющей стали.

Преимущества:

Недостатки:

• в наборы не входит защитный элемент для перекрытий кровли (докупается отдельно);
• малая толщина металла, снижающая ресурс конструкции;
• не рекомендуется для печей на дровах из-за риска прогорания трубы.

Где купить и цены

Феникс 120 мм 1 мм (для бани)

Продукция от компании Феникс пригодна для печей с боковым отводом и для монтажа дымохода из сэндвич-труб через стену дома или бани. За счет увеличенной толщины стенки изделие выдерживает повышенную температуру, а большое сечение позволяет быстро растопить печь в бане. На оголовке предусмотрены точки крепления козырька для защиты от атмосферных осадков.

К недостаткам дымохода Феникс относят высокую стоимость — от 29 тысяч рублей.

Преимущества:

• для соединения листов использована аргоновая сварка;
• в набор входят тройник для сбора конденсата и переходные пластины для защиты перекрытий;
• предусмотрен регулируемый кронштейн для фиксации бокового отвода.

Недостатки:

Где купить и цены

Вулкан 120 мм 0,5 мм (для большого дома)

Набор предназначен для установки как через крышу, так и по боковой стене дома. Сэндвич-труба для дымохода имеет размер 120 мм, обеспечивающий беспрепятственный отвод продуктов сгорания от большой печи или камина. Внешний экран изготовлен из полированного листа нержавеющей стали, устойчивого к воздействию перепадов температур и атмосферных осадков.

Благодаря диаметру 120 мм, дымоход Вулкан обеспечивает беспрепятственный отвод продуктов сгорания от большой печи или камина.

Преимущества:

• для изготовления внутренней секции применена кислотоупорная сталь AISI 304 (допускает совместную работу с печами с медными элементами в камере сгорания);
• предусмотрен слой базальтовой ваты толщиной 50 мм;
• в набор включены противопожарные экраны для перекрытий и эластичная юбка для защиты стыка между трубой и крышей от осадков.

Недостатки:

• высокая цена;
• увеличенный до 0,22 м внешний диаметр;
• участок трубы от печи лишен изолятора.

Где купить и цены

Гамарт сэндвич-труба

Под маркой Гамарт поставляются сэндвич-трубы для дымохода, выполненные из нержавейки толщиной от 0,5 до 1,0 мм. Внешняя часть выполнена из оцинкованного листа или легированной стали, не подверженной коррозии. Покупатель самостоятельно набирает комплект, ориентируясь на конструктивные особенности дома.

Внешняя часть дымохода Гамарт выполнена из оцинкованного листа или легированной стали, не подверженной коррозии.

Преимущества:

• доступны варианты с внешней частью из нержавейки или оцинковки;
• для внутренней части применяются стали AISI 409 или AISI 439.

Недостатки:

• отсутствуют готовые наборы;
• часть компонентов изготавливается под заказ.

Где купить и цены

Ferrum 200 мм 0,8 мм (для офисных зданий и частных домов)

Сендвичные трубы для изготовления дымохода диаметром 0,2 м от Ferrum рассчитаны на использование в составе систем отопления. Толщина стенки 0,8 мм позволяет топить печи газом или углем. Для защиты от нагрева применена минеральная вата (слой толщиной 0,05 м).

Дымоход Ferrum диаметром 200 мм рассчитан на использование в составе систем отопления.

Преимущества:

• простой монтаж за счет использования переходных раструбов;
• в набор входят листы базальтовой ваты для защиты перекрытий;
• трубопровод выдерживает нагрев до +700°С.

Где купить и цены

Монтаж дымохода своими руками, типичные ошибки

На топки и печи из наличия зафиксирован твердый курс 75р. за 1 Евро Оборудование с пометкой FIX PRICE!

Выполнить монтаж керамического дымохода «своими руками»

не очень сложно, но нужно внимательно изучить инструкцию и неукоснительно следовать ей. Помимо этого нужно знать другие требования при монтаже дымоходов, как сделать пожарные разделки, как грамотно выполнить изоляцию крыши — примыкание к трубе. Но в этой статье пойдет речь о том, как можно хорошую вещь испортить наплевательским отношением к инструкции производителя. Мы расскажем о типичных ошибках и к чему они приводят.

Нам приходится довольно часто выезжать на чужие рекламации, и мы сталкиваемся с одними и теми же «косяками», поэтому описываем их подробно.

А если Вы поручаете это ответственное дело другим людям, то обязательно контролируйте процесс сборки на всех этапах. Ведь дымоходы керамические сейчас не дешевы, а доверяя их сборку не компетентным строителям Вы рискуете получить массу сложностей в будущем.

Рассмотрим типичные ошибки.

Ошибка 1. Грубым нарушением инструкции является не правильная установка теплоизоляции. Утеплитель для керамических труб имеет на внутренней поверхности ламели, которые при сгибании мата по радиусу смыкаются, благодаря этому утеплитель не ломается и образует равномерную толщину.

На левой картинке показана правильная установка утеплителя. Ламели должны быть обращены во внутрь — к керамической трубе.

На правой картинке утеплитель установлен не правильно. В этом случае образуются тепловые мостики и на наружной оболочке будет высокая температура — сильный нагрев дымохода.

Ошибка 2. Края двух матов нужно стыковать по центру стороны блока, чередуя положение стыков в каждом блоке. Если края матов попадают на канал проветривания, то в этом случае утеплитель «раскрывается» и образуются тепловые мостики.

На левой картинке стыки матов выполнены правильно.

На правой картинке показана типичная ошибка при установке утеплителя. Результат — локальный перегрев оболочки дымохода.

И еще два важных момента на которые нужно обратить внимание. В первом блоке утеплитель устанавливается от верха конденсатоприемника

Не пытайтесь его протолкнуть вниз, тем самым Вы нарушите поступление воздуха в каналы проветривания дымохода.

В последнем блоке утеплитель не доводят до верха на 70 мм. Это нужно для свободного выхода воздуха из каналов проветривания наружу через зазор между манжетой и конусом из нержавеющей стали.

На картинках показано как правильно устанавливать изоляцию в первом и последнем блоке. Ошибка приводит к отсутствию проветривания изоляции, удаления влаги и избыточного тепла. Оболочка дымохода сильно нагревается, что приводит к печальным результатам.

Мы рассмотрели типичные ошибки, допускаемые при самостоятельном монтаже керамических дымоходов. Правильная установка теплоизоляции является гарантией безопасной эксплуатации отопительной системы. Если у Вас нет возможности лично участвовать или руководить процессом сборки, то лучше доверьте это дело профессионалам. Купить дымоход Шидель

Посмотрите фильм по монтажу дымохода

Строительные нормативы

Работы по обустройству дымовых каналов должны производиться в соответствии с требованиями СНиП 2.04.05. Если речь идёт о газовом оборудовании придётся ознакомиться с положениями СНиП II-35.

Обозначим основные требования:

• Один теплогенератор – один дымоход. Т.е. для каждого отопительного прибора (печи, камина, котла) должен устанавливаться отдельная дымоотводящая магистраль.
• Не допускается прокладка канала дымоотведения вблизи других инженерных коммуникаций: электричества, водопровода и газопровода. Расстояние между ними должно быть не менее 1,2 м.
• Абсолютная герметичность контура. Это не только исключит возможность утечки токсичных угарных газов, но и предотвратит выход пламени за пределы шахты при случайном возгорании сажи.
• Максимальная вертикальность. Допускается единичный уклон в 30⁰ или 45⁰ с последующим выравниванием канала дымоудаления. Если возникает необходимость в прокладывании горизонтального участка, то его длина не должна превышать 1 метра.
• Обязательная установка не менее одного ревизионного люка.

• Теплоизоляция канала должна предотвращать образование «точки росы» (конденсата) внутри трубопровода.
• Высота дымоходного контура — не менее 5 метров, при этом уровень возвышения трубы над кровлей зависит от формы крыши и удалённости от козырька.

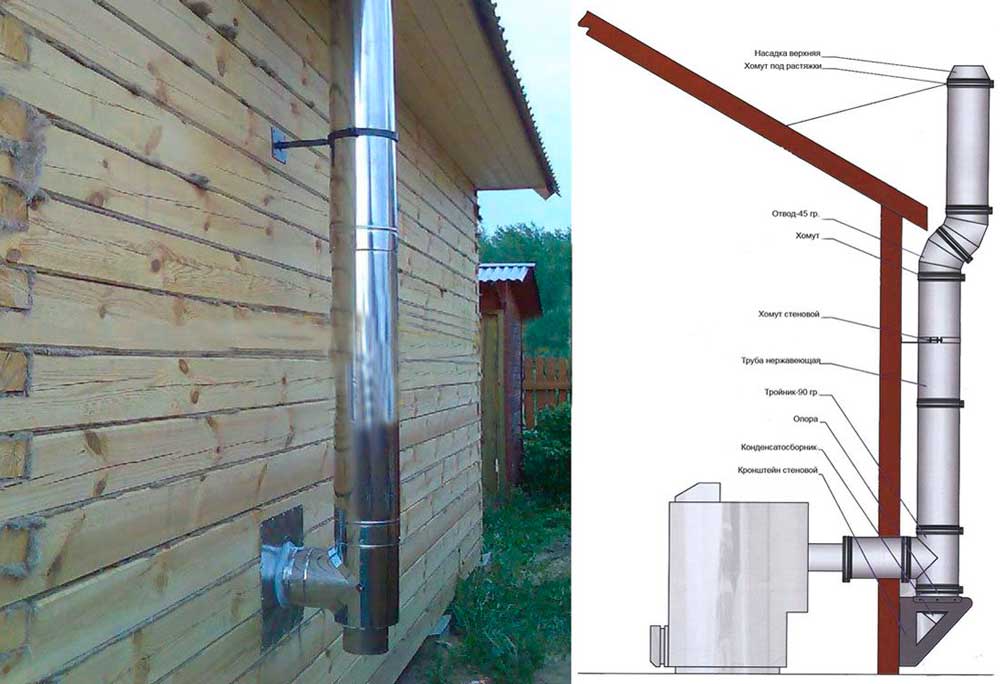

При выводе дымохода через фасадную стену для определения его высоты следует учитывать зоны ветрового подпора, образуемые окружающей средой (строениями, деревьями, рельефом).

Требования пожаробезопасности к дымоходам

Все работы должны выполняться с максимальной тщательностью, чтобы обеспечить абсолютную безопасность контура. Запрещено:

• Располагать соединительные швы в местах прохода контура через перекрытия, стены и кровлю.
• В чердачном помещении прокладывать горизонтальные участки и обустраивать ревизионные и очистные отверстия.
• Приближать дымоходный канал к строительным конструкциям на расстояние ближе 38 см для деревянных строений и

Следование требованиям пожаробезопасности сделает дымоход и Ваш дом абсолютно надёжным:

При выводе трубы сквозь стену отверстие вырезается с минимальным запасом в 45 см с каждой стороны. Это отверстие гильзуется железным коробом или сэндвич-кольцом и заполняется керамзитом или асбестом, а затем закрывается крышкой из несгораемого материала. Эта конструкция позволяет предотвратить стену от перегрева.

При выводе дымохода через крышу прокладывается защитная прослойка из оцинкованной стали и утеплителя.

• При прохождении дымоходной трубы близко к стене, последняя отделывается термо- и огнестойкими материалами.
• Сверху дымоход должен оборудоваться дефлектор с мелкосетчатым искроуловителем.

Сила тяги

Тяга обеспечивает вывод продуктов горения через дымоходную шахту наружу

Крайне важно, чтобы этот процесс был максимально естественным, чему способствует правильная геометрия (конфигурация, диаметр и высота) и герметичность всего дымоудаляющего комплекса, а также обеспечение притока свежего воздуха извне

Первые сигналы о проблемах с тягой — сложности с растопкой, нестабильное поведение пламени, его задувание или задымление помещения. При неработающей силе тяги эксплуатация прибора не безопасна и может привести к отравлению угарными газами.

Представленная схема иллюстрирует процесс проверки тяговой силы в дымоходе:

На функционирование тяги оказывают влияние и погодные условия, минимизировать воздействие которых можно посредством установки оборудования для принудительной тяги и дефлектора на оголовке трубы.

Чистка труб дымохода и уход за ними

Заключаются в соблюдении следующих моментов:

1. В отопительный сезон чистка дымохода от твердотопливного котла проводится минимум 1 раз в 2 недели.
2. Чистка выполняется через специальный отсек ‒ ревизионное окно. Если оно отсутствует, то нужно снять хомут и открыть заглушку.
3. Регулярно очищается от влаги и конденсатосборник. Когда он соединен с канализацией, проверяется состояние соединительной трубки. При повреждении выполняется замена. Для очистки используется кусок проволоки.

В случае пренебрежения рекомендациями по уходу накопившаяся сажа заполнит трубу, станет помехой для свободного выхода дыма и может привести к повышению задымленности в помещении или еще хуже ‒ к пожару.

Как установить?

В соответствии с общими правила монтажа дымоходов из нержавеющей стали, производить установку следует снизу-вверх. Это означает, что сперва крепят ту часть дымохода, которая крепится к отопительному устройству и только после переходят к остальным элементам конструкции.

Затем производят фиксацию каждой из труб. Они монтируются следующим образом: сторона меньшего диаметра крепится в трубу большего диаметра. Такой метод формирования конструкции позволит избежать попадание во внутреннюю полость дымохода влаги и грязи. Читайте обзор характеристик дымохода из оцинкованной стали на этой странице.

Внимание! Максимальная глубина области крепления – это 0,5 наружного диаметра трубы из нержавеющей стали. Максимальный размер одного элемента «магистрали» не может превышать полутора метра

Максимальный размер одного элемента «магистрали» не может превышать полутора метра.

На стыках изделия следует использовать хомуты из латуни или нержавейки. Для того, чтобы зафиксировать устройство следует использовать специальные кронштейны и болты с маркировкой М10 и М8.

Внимание! Все составляющие конструкции ни в коем случае не должны взаимодействовать с газовыми трубами и системой электропроводки. Чтобы ухаживать за дымоходом из нержавеющей стали, необходимо произвести монтаж небольшой дверцы в самом низу устройства

Чтобы ухаживать за дымоходом из нержавеющей стали, необходимо произвести монтаж небольшой дверцы в самом низу устройства.

Для того чтобы максимально упростить весь процесс установки дымохода из нержавеющей стали, следует заранее подготовить проект-схему. Ко всему прочему такой чертеж позволить сориентировать владельца строения относительно габаритных размеров всей конструкции и определиться с количеством всех составляющих частей устройства.

Совет: приобретать материал следует на 30% больше, потому как в процессе установки будет тяжело отвлекаться от работы. Она требует собранности и внимательности. В том случае, если какие-то элементы будут немного выше или длиннее – их можно будет немного сократить. Если же крепежный элемент по какой-то причине выйдет из строя, то не нужно будет бежать в магазин «за добавкой». Читайте обзор дымоходов из нержавеющей стали.

Для проведения монтажных работ в отношении дымоходов из нержавеющей стали, необходимо следовать инструкции и использовать высококачественные крепежные элементы. В том случае, если собственного опыта для установки такого дымохода недостаточно, то можно воспользоваться видеоматериалом, представленном ниже:

По мнению опытных специалистов, в том случае если даже после изучения материала и советов мастеров уверенности в собственных силах не прибавилось, стоит воспользоваться услугами специалистов. Только так можно будет сэкономить собственное время и финансовые средства.

Разновидности

Элементы дымохода

Комплекты для монтажа дымохода изготавливаются двух типов:

• AISI 409 – содержит 10–12% хрома, стабилизация титаном добавляет жаропрочность и устойчивость к коррозии, металл хорошо сваривается, образует прочный герметичный шов. Используется для приборов на твердом топливе.
• AISI 430 – отличается небольшой устойчивостью к агрессивной среде, применяется для изготовления внешнего кожуха для сэндвич-трубы.
• AISI 321 – сплав рассчитан на использование при высоких температурах от 600 до 800 градусов, содержание хрома составляет 17–19%, никеля – 9–11% придают материалу пластичность и коррозийную стойкость.
• AISI 316 – имеет в составе добавку никеля и молибдена, эти металлы значительно повышают устойчивость к кислоте и жару, материал применяется для производства комплектующих к котлам на жидком топливе.
• AISI 309 – жаропрочная нержавеющая сталь с высоким содержанием хрома (22–24%), рабочая температура до 900°C.
• AISI 304– повторяет характеристики марки 316, но содержит меньше легирующих добавок, поэтому стоит дешевле.
• AISI 310S – отличается жаропрочностью до 1 тыс. градусов и высокой степенью устойчивости к коррозии, имеет продолжительный срок эксплуатации.

Дымоходы из металла — достоинства

Первым из преимуществ металлических дымовых каналов является их низкая стоимость. Нередко уже этого достаточно, чтобы остановить свой выбор именно на стальных трубах. Но есть и другие преимущества, удерживающие дымоходы из металла на лидирующих позициях:

• Гладкие внутренние стенки стальных труб не позволяют зацепиться ни продуктам сгорания топлива, содержащиеся в уходящем наружу дыме, ни каплям конденсата, неизбежно образующимся в процессе топки. В результате на поверхности образуется значительно меньше сажевых отложений, поэтому конструкция обеспечивает хорошую тягу и не требует частых прочисток.
• Металл быстро прогревается, поэтому даже после длительного перерыва в работе отопительного прибора тяга выравнивается довольно быстро.
• Высококачественная сталь, используемая для изготовления комплектующих для дымоходных труб, не окисляется и не ржавеет, поэтому дымоотвод прослужит не менее 10 лет, если он сделан из оцинкованной стали, и не менее 25, если сделан из нержавеющей.

• Металлические трубы значительно лёгче других материалов, поэтому дымоход имеет небольшой вес и потому не требует обустройства фундамента, не оказывает значительной нагрузки на несущие конструкции дома.
• Сборка дымоотводящей системы не требует опыта проведения аналогичных работ, специфических знаний, сложных инструментов – в большинстве случаев используются готовые секционные элементы, простые в монтаже.
• Соединённые правильным образом секции образуют герметичное соединение, не пропускающее дым. Однако в случае поломки узел можно разъединить и заменить вышедшую из строя деталь.

Рекомендуем ознакомиться: Виды декоративных накладок на трубы отопления

Виды труб для печей и каминов

Для любого камина, который использует твердое или жидкое топлива, основным является даже не само устройство камина, а именно дымоход, дымовая труба, посредством которой дым выходит наружу.

Трубы для дымохода из так называемой нержавейки имеют ряд преимуществ: небольшой вес, простота установки, устойчивость коррозии, относительно невысокая цена.

Большинство каминов с установленными дымоходом из нержавеющей стали равномерно мягко излучают тепло, дают большое количество пара.

Стальные дымоходы могут быть двух видов:

• одностенные;
• двустенные или утепленные дымоходы — сэндвич.

Одностенные дымоходы представляют из себя просто металлическую трубу без утеплителя. Их обычно применяют для того, чтобы провести дымоход внутри помещения. Основной недостаток одностенных дымоходов из нержавейки — образование конденсата.

Именно для того, чтобы этот недостаток устранить, были разработанны двухстенные дымоходы.

Сэндвич дымоходы представляют из себя две трубы с проложенным между ними слоем теплоизоляции. Благодаря этому наружная поверхность дымохода не нагревается, а отводимые газы не успевают остыть, что сводит к минимуму образование агрессивного конденсата.

В качестве утеплителя чаще всего выступает базальтовая минеральная вата, обладающая низкой теплопроводностью и высокой плотностью.

С одной стороны такой дымоход препятствует нагреванию и деформации соседствующих с ним конструкций здания, что особенно важно в случае, если они выполнены из горючих материалов, например, при установке печи-камина в деревянном доме.
С другой — дымовая труба остывает медленней, что уменьшает образование конденсата в холодных участках, улучшает тягу и повышает эффективность камина и печи. Не стоит забывать и о повышении безопасности — утепленные дымоходы не станут источником возможных ожогов.. Необходимо не забывать, что трубы для дымохода могут различаться по типу используемого материала, которая бывает разной марки и толщины

Необходимо не забывать, что трубы для дымохода могут различаться по типу используемого материала, которая бывает разной марки и толщины.

Как чистить?

Любой прибор требует хорошего отношения и ухода, то же самое касается и дымохода из нержавеющей стали.

Именно для того, чтобы можно было чистить устройство, в нижней его части устанавливают небольшую дверцу или так называемый стакан. Этот элемент можно будет снять и осуществить чистку внутренней поверхности труб. Читайте обзор видов дымохода для камина.

Грязь в системе – это образование пространства с высоким уровнем шероховатости, а это оказывает непосредственное влияние на функциональность устройства и на работу всей системы.

Еще для комфортного ухода за дымоходом из нержавеющей стали специально устанавливают зольник. В нем будут собираться твердые элементы сгорания.

На снимке монтаж дымохода из нержавейки.

Понятие

Монтаж шибера сэндвич трубы на печь

Труба в виде сэндвича представляет собой объединение двух металлических труб неодинакового диаметра, одна из которых располагается внутри другой. Образовавшийся зазор между ними уплотняется под большим давлением специальным огнеупорным теплоизоляционным материалом базальтовым волокном класса НГ. С целью упрощения монтажа применяются различные вспомогательные детали:

• хомуты,
• отводы,
• прямые элементы,
• тройники.

Дымоход с помощью дополнительных изделий собирается легко и интересно как трансформер. Для достижения максимальной плотности соединений всех деталей дымовой трубы необходимо, чтобы их концы имели различный диаметр. Край изделия с меньшим диаметром нужно вставить в деталь с большим размером. Принцип такой сборки аналогичен процессу установки труб системы канализации раструбным способом. С целью прочного соединения деталей дымохода применяют хомуты.

Варианты расположения сэндвич- дымоходов

Основные приемы сборки

Вначале необходимо присоединить двухслойную трубу дымохода к патрубку печи в бане с помощью стартового конуса. Для этого край конуса с меньшим диаметром натягиваем на патрубок печи, а край с большим размером подключаем к прямой линии дымохода.

Дымовая труба печи для бани имеет несложную конструкцию с наименьшим количеством вспомогательных элементов поворотов, отводов для труб и т. д. Это зачастую просто труба, идущая от печи через деревянный потолок, чердак, крышу или стену на улицу.

Устройство обычного дымохода через потолок для банных печей может состоять из таких элементов: • тип сэндвич служит для удаления дымового газа с печи, дополнительной теплозащитой и предотвращения выпадения конденсата на трубе дымохода; • стартовый адаптер служит для перехода с одностенной трубы в сэндвич; • шибер служит для регулировки тяги в трубе дымохода; • конвектор дымохода служит для дополнительного отбора тепла от дымохода для обогрева помещения; • проходной узел для потолка служит для прохода через потолочные перекрытия; • мастер-флеш служит для герметизации прохода дымохода через потолок и чердак; • оголовок (насадка) завершающий элемент дымохода для предотвращения попадания в систему осадков окружающей среды.

Для обеспечения максимальной защиты стен из легковоспламеняющихся материалов вблизи банной печи применяется панель из минерита с нержавеющим экраном. (см Нержавеющая труба для дымохода )
