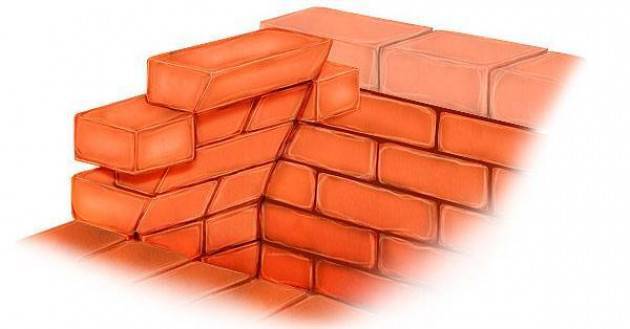

Кладка дымохода из кирпича своими руками: пошаговая инструкция и советы мастеров

Конструкция печи

Функциональность печи определяется по ее назначению. Есть четыре основных назначения:

  • отопительное;
  • варочное;
  • варочно-отопительное;
  • печь-камин.

Наиболее распространенная печь по своему функционалу – варочно-отопительная. На нем и сосредоточимся. Этот вид печи позволяет достигать сразу двух целей, заложенных в самом названии. Конструкции этих видов печей многообразны, так как помимо своих функций, печи еще нужно вписываться в интерьер дома.

Основные составляющие конструкции у разных видов печей одинаковые. Все они начинаются с одного – с определения компактного местоположения и фундамента. Располагаться печь должна так, чтобы ее тепло равномерно доходило до различных комнат и спален дома. Фундамент печи должен быть прочный, так как печь имеет большой вес. Сначала идет бутовая кладка или бетон. Если бут, то он должен выступать на 40 см из земли, доходя до доски пола. Если бетонное основание, то в уровне с землей, затем 40 см кирпичная кладка до уровня пола и далее конструкция печи.

Основные составляющие печи:

  1. Топка – пространство печи, предназначенное для непосредственного сжигания твердого топлива, дров, угля или торфа.
  2. Поддувало – пространство, располагающееся под топочным, куда ссыпается остатки сгоревшего твердого топлива. Оно нужно для лучшего притока воздуха,способствующему хорошему горению. Через отдельную дверцу поддувала отходы горения удаляются.
  3. Горизонтальные каналы для вывода дыма. Это каналы, по которым, благодаря тяге, горячие газы, продукт горения топлива, выходят в дымоход. Из-за того, что они не сразу вылетают в дымоход, а, задерживаясь, проходят по этим сложным каналам, они могут передавать свою тепловую энергию кирпичу. Кирпич же, в свою очередь, нагревает окружающую его среду. Такой системы каналов нет в варочных печах, там обогрев не нужен.
  4. Вертикальный дымоход. Через него газы горения выходят в атмосферу. Если в дымоходе будут щели или его размер будет неправильно рассчитан, у печи будет плохая тяга.
  5. Плита. Она располагается непосредственно над топкой.
  6. Отверстия чистки дымохода. Из-за проходящего по каналу дыма, на стенках оседает сажа. Если регулярно не чистить от сажи стенки канала, просвет дымохода уменьшится и ухудшит тягу. Плохая тяга не даст разгораться огню в печи, а весь дым окажется в доме.
  7. Противопожарные прослойки.

Особенности дымоходов из кирпича

В частном доме с отопительной котельной системой присутствует дымоход. Он предназначен для вывода продуктов горения топлива наружу. Сейчас существует множество конструкций дымохода. Необходимые инструменты и материалы для монтажа получится найти в строительном магазине. Хоть сейчас появились и новые разновидности дымоходов, но кирпичные конструкции до сих пор пользуются спросом.

Преимущества кирпичных дымоходов:

  • Относительно небольшие расходы на кладку дымовой трубы из кирпича.
  • Многообразие материалов для изготовления.
  • Отличные эксплуатационные характеристики, кирпичные дымоходы способны выдерживать температуру до тысячи градусов по Цельсию.
  • Эстетичная составляющая. Кирпичные дымоходы внешне красивые, они станут отдельным элементом украшения дома. Для их декорирования чаще всего используется керамический материал.
  • Отличная теплопроводность.

Мангал-казан своими руками

В данном случае все делается примерно так же, но выкладывается дополнительный отсек с печкой под казан (котел). Основание выкладывается также на слое гидроизоляции, но отличается формой – сразу предусматривается замкнутый контур для будущей печи под котел.

Внутри контура будущее основание печи заполняется обычным полнотелым красным кирпичом. На уровне второго-третьего ряда кладки контура вмуровывается дверца для выгребания золы. Далее посредине (на оси дверки) кладут два ряда огнеупорного кирпича, полости сбоку заполняют обычным.

На фото хорошо видно, что снизу металлическая рама с дверкой подперта кирпичом, а вверху притянута к кладке скрутками из проволоки.

Ставят на место колосниковую решетку.

Монтируют дверку для подбрасывания дров.

Выкладывают плоскость вокруг колосниковой решетки вначале огнеупорным кирпичом, потом фигурными блоками или тем же, но резанным, кирпичом, формируя углубление.

Устраивают дымоход, параллельно поднимая стенки до нужного уровня.

Выкладывают свод, оставляя квадратное отверстие под казан.

Монтируют металлическую плиту под казан (обратите внимание, круги вокруг отверстия могут вращаться вместе с котлом) и либо обкладывают облицовочным кирпичом сравнимой толщины, либо вырезают выемку под плиту в верхнем слое кладки

Поскольку труба от печки мангала выведена вбок, туда, где располагается сама открытая жаровня, разумно сложить над этой часть конструкции свод и дымоход. Перед этим обязательно проверяют качество работы вытяжной трубы.

Стоит отметить, что лицевая часть свода выкладывается дугой, лучше облицовочным кирпичом, выше кладка идет как обычно.

Высота конструкции

Вертикальная протяженность трубы более всего влияет на эффективность тяги. Грамотно сооруженный дымоход должен обладать высотой не меньше 5 м. Большое значение имеет и высотный перепад меж плоскостью крыши и оголовком трубы.

  1. Верх дымоотвода должен быть на одном уровне с коньком. Либо немного возвышаться над ним при удалении от него не более 3 м.
  2. Если кровля плоская, то дымовой отвод должен над ней возвышаться не меньше чем на 1,2 м.
  3. Расстояние от колосника печи до трубного устья должно составлять не меньше 5 м.
  4. Высота дымохода над кровлей зависит от точки его выхода относительно конька либо парапета. Эта величина варьируется от 0,5 до 1,5 м.

Преимущества дымохода из кирпичей

Дымоход, собранный из кирпичей, монтируют на печи чаще всего, принимая во внимание такие его преимущества, как:

  • способность материала противостоять огню;
  • длительность эксплуатации;
  • простота кладки кирпичей;
  • отсутствие необходимости в специализированном обслуживании;
  • лёгкий ремонт.

Кирпичный канал выдерживает высокие температуры, но относительно часто засоряется

Кирпичный дымоход можно охарактеризовать и с отрицательной стороны: он шероховатый внутри и поэтому быстро загрязняется сажей, скопления которой негативно сказываются на силе тяги. К недостаткам дымовой трубы из кирпичей также относят большой вес, зачастую требующий ставить печь на отдельное основание.

Технология строительства дымохода для кирпичной печи

Этапы кладки распушки дымохода. Если основание печи выполняется по стандартным схемам, затруднений с формированием дымоходной трубы из кирпича не возникнет. Как только завершится выкладка последнего ряда основания, начинается формирование трубы. Происходит это обычно после укладки 12-19 ряда, когда перекрывается боковая дверца печи. Через 2 ряда начинают формировать 2 канала размером в 1 кирпич. В дальнейшем они будут объединены.

С правой стороны проем заполняют кусками кирпичей для перекрытия пространства над ядром. Расстояние между кладкой и ядром должно составлять около 3 см, все пустоты нужно заполнить теплоизоляционным материалом.

следующем ряду пространство над ядром исчезает окончательно, после чего начинается формирование смещения каналов в сторону середины. Для того чтобы предотвратить разрушение кладки в дальнейшем, над ядром выкладывают дополнительный кирпичный ряд. Следующий ряд становится началом сужения трубы из кирпича. В это же время монтируют задвижки. Далее кладка плавно перетекает в стандартную распушку. Основным моментом самостоятельной кладки дымоходной трубы является недопущение появления трещин и сколов на материале.

Сечение трубы не должно быть больше допустимого, это замедлит подъем продуктов горения. Проще всего приобрести готовую конструкцию, однако и ее нужно уметь правильно монтировать. При установке трубы ее конец должен выводиться на улицу не менее чем на 50 см. В местах стыков дымохода и крыши устанавливают выдру, которая защитит баню от проникновения осадков. Первым признаком неправильной установки дымохода является появление черного налета на стенах бани. В этом случае нужно осмотреть трубу на предмет трещин и сколов и заделать их.

Кладка камина + инструкция и видео

Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.

Кладка кирпичного камина — фото

До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.

Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.

  1. Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.
  2. Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.

  3. Завершают кладку топки. В двенадцатом ряду для выполнения обрамления поверх кладки устанавливают уголок и стальную полосу согласно схеме и порядовке. Заднюю часть двенадцатого ряда выполняют тычковой кладкой из кирпича, обрезанного под углом так, чтобы образовался свод.

  4. Ряды с 13 по 16 образуют свод камина и газовый зуб – выступ в его верхней передней части, препятствующий обратной тяге и попаданию дыма в комнату. Пятнадцатый ряд образует сужение дымохода, за счет которого создается повышенное давление дыма и усиленная тяга. Далее дымоход расширяется, и в 16 ряду в него встраивается прочистная дверца, через которую удаляют скопившуюся сажу. Внутреннюю поверхность дымохода по-прежнему выполняют из шамотного кирпича, внешнюю – из красного керамического.

  5. Следующий этап – кладка постепенно сужающегося дымохода и дымовой трубы. Ее проводят по схеме, при этом тщательно затирают швы с внутренней стороны рукой и сразу же протирают их влажной тряпкой для удаления остатков раствора. Любая шероховатость на стенках дымохода позже приведет к скоплению в этом месте сажи.

  6. Последний этап – кладка дымовой трубы камина. Просвет трубы сужают до одного кирпича и перекрывают в 25 ряду заслонкой.

  7. выполняют трубу из кирпича необходимой высоты. Камин просушивают в течение 2-5 суток при комнатной температуре, после чего начинают потихоньку топить, добиваясь равномерного прогрева и спекания глиняного раствора, на который положена топка. Это позволит избежать его крошения и продлит срок службы очага. После кладки и протопки можно приступать к отделке камина.

Тонкости устройства дымохода

  • Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
  • Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
  • Советуем прикрыть дымоход навесом, для правильного функционирования.
  • Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
  • Дымосборник можно сделать металлическим, это облегчит конструкцию.
  • При сложной конструкции сводов, в сооружении мангала используется кружало.

Какого размера должен быть дымосборник?

Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.

Какой диаметр дымохода должен быть?

Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.

Чем заполнять щель между топкой и облицовкой?

Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.

Мангал-коптильня

Конструкция мангал-коптильня сама по себе очень удобное и практичное изделие, поскольку за один прием можно приготовить и шашлык и закоптить мясные продукты

Чтобы начать самостоятельно делать, нужно обратить внимание на важные нюансы:

  • Размеры конструкции стоит подбирать с учетом количества людей, которых нужно будет накормить. Слишком маленькие изделия не будут удобными, поскольку прийдеться разделать процесс приготовления пищи на несколько подходов. Слишком большие сооружения не выгодны из-за того, что не вся поверхность будет использоваться.
  • Каким будет сооружаться изделие: стационарным или разборным.
  • Основной материал для изготовления: метал или кирпич.

Что нужно знать еще

Если хотите ускорить строительство, раздобудьте шлифовально-отрезную машину. Качественный раствор также сэкономит время и является гарантией долгой службы изделия:

  • раствор должен принимать однородную и густую консистенцию, ведь ему предстоит склеивать между собой детали;
  • старайтесь делать едва заметные швы – прочность конструкции при этом резко повышается.

Не торопитесь откалывать кирпич, сначала нанесите разметку маркером, и только потом дробите материал. Для новичков в строительном деле мастера советуют отнестись к строительству дымохода проще и рассмотреть облегченный вариант – середину устройства от трубы до оголовка монтируйте ровно, выдержав один и тот же размер. С бетоном работать проще, поэтому народные умельцы часто делают разделку или выдру из бетонной массы.

Пошаговую видеоинструкцию, как выложить дымоход из кирпича своими руками, можно посмотреть ниже:

С ошибками при создании дымохода своими руками предлагаем ознакомиться в видео:

Способы загильзовки дымоотводящих путей

Гильза, представляет собой цилиндр, определенного сечения, выполненный из огнестойкого материала, которые могут собираться в трубу любой длины.

Гильзование кирпичного дымохода можно провести тремя способами, которые отличаются друг от друга используемыми материалами, стоимостью, и некоторыми особенностями монтажа.

  • Гильзование дымовыводящих каналов полимерными вкладышами. В дымоход вставляется специальная труба из полимера, армированного стекловолокном, которая при разогреве становиться гибкой, и заполняет собой пути дымоотведения, насколько извилистыми они не были бы. После того как полимер затвердеет, внутренняя часть дымохода представляет собой гладкую трубу, с толщиной стенок около 2мм. Но в использовании этого материала есть серьезные температурные ограничения: Она выдерживает температуру до 250С⁰, поэтому может применяться для вывода сгораемых газов, только котлов с жидким или газовым топливом.
  • Гильзование дымохода при помощи стальных модулей. Загильзовка канала этим способом не требует его разрушения. Этот материал долговечен и сравнительно недорог. Одним из самых больших достоинств использования стальных модулей является простота выполнения работ. Этот материал можно использовать для реконструкции дымоотводящих систем, отопительных и варочных печей, каменок и каминов, работающих на любом виде топлива. Но есть и недостаток, таким способом невозможно проводить гильзование извилистых дымовыводящих каналов.
  • Гильзовка дымохода гофрированной нержавеющей трубой. Этот материал можно использовать для печей с невысокой температурой выхода продуктов горения, так как эта труба имеет довольно тонкие стенки и при высоких температурах быстро прогорит. Кроме того, на внутренней поверхности обязательно будет откладываться сажа. За счет ребристости, гофрированной поверхности.

Исходя из вышесказанного, применять гофрированную нержавеющую трубу для гильзования дымохода бани – не рекомендуется.

Выбор места для мангала

Место для мангала — это и место для отдыха. Никто не хочет построить стационарный мангал из кирпича своими руками так, чтобы им было не удобно пользоваться. Выбирая, где расположить его, обязательно учитывать ряд моментов:

  • близость к месту отдыха — неподалеку от беседки, летней кухни или навеса со скамейками и столом;
  • ровная площадка, специально обустроенная;
  • обязателен удобный подход, в идеале — несколько;
  • близость к источнику воды (нередко к мангалу подводят водопровод и обустраивают раковину. В этом случае придется на зиму сливать из системы воду во избежание растрескивания труб);
  • защита от атмосферных осадков (навес), иногда обустраивают мангал и место отдыха под одним навесом;
  • достаточное расстояние от деревьев, клумб и грядок — от высокой температуры растения пожухнут и могут погибнуть;
  • достаточное расстояние от мусорных контейнеров и туалета;
  • направление ветра (если оно неизменно — разместить мангал так, чтобы дым сдувало не в сторону жилища, а в сторону пустыря).

Особенности кладки дымохода и возможные ошибки

Дымоходами называются специальные каналы внутри конструкции печи, которыми топливник соединяется с трубой.

Они имеют различную форму, бывают короткими, длинными или зигзагообразными, могут иметь несколько или только один поворот, которые обозначаются термином «дымооборот». В просторечье их принято именовать каналами либо дымовыми каналами.

В конструкциях современных печей используются каналы, которые принято подразделять на:

  • Вертикальные;
  • Горизонтальные;
  • Опускные;
  • Подъёмные.

В связи с тем, что от качества внутренней отделки каналов существенно зависит коэф-т сопротивления проходу продуктов сгорания, к нему предъявляются достаточно высокие требования.

Основными ошибками при кладке дымоходов являются:

  • выбор неправильного варианта канала для печи, которую вы собираетесь класть (если порядовка рассчитывается вами самостоятельно);
  • низкое качество обработки внутренних поверхностей каналов;
  • выбор сечения, которое не позволяет свободно проходить по каналу всему объёму отводимых продуктов горения (меньше нормы), либо наоборот, сечение каналов превышает оптимальное.

Кладка трёхуровневого камина с колосниковой решеткой

Данная конструкция является русской версией, но основные элементы взяты из тематики английского и шведского моделирования.

фото камина, состоящего из трёх уровней

Тяга в трубе этого строения стабильно хорошая, даже при высоте три метра, благодаря большому сечению внутренней части дымоотвода.

Следует помнить, что этим сооружением пользуются в тех помещениях, где высокая влажность воздуха.

Схема чертежа трехуровневого камина с колосниковой решеткой

Для кладки понадобятся следующие материалы:

  • керамический кирпич – 620шт;
  • кирпич шамотный (огнеупорный) – 220 шт;
  • решетка колосниковая 420х200мм – 2шт;
  • задвижка дымовая 260х260 мм – 1шт;
  • уголок стальной №40 – 150см;
  • уголок стальной №60 – 100 см;
  • стальная полоса 4х60 мм – 300 см;
  • глиняный раствор – 750 кг.

Изучив вышеописанные порядовки и чертежи каминов из кирпича для строительства своими руками, вам следует знать, как рассчитать все размеры данного сооружения.

Запаситесь терпением для самостоятельного строительства или найдите мастера – печника с хорошей квалификацией для установки данного отопительного оборудования.

Какие проблемы могут возникнуть?

Во время постройки двух печей и объединения их дымохода владельцы загородных домов сталкиваются со следующими сложностями:

  • задымление верхнего этажа,
  • слабая тяга,
  • невозможность растопить верхнюю печь из-за небольшой высоты трубы.

Первая проблема может быть решена путем создания в трубе двух отдельно идущих дымохода. Благодаря этому будет исключено задымление, а также сохранена нормальная тяга при работе верхней печи. Также можно подвести верхний дымоход к основной трубе под наклоном.

Задымление может быть связано и с неровностями трубы. Если во время кладки строитель допустил появление выступов или, наоборот, увеличение сечения прохода, то это может сказаться на движении продуктов горения. При попадании в участок трубы с неровностями, дым начинает изменять траекторию движения и образовывать «завихрения». В результате он может попасть во второй присоединенный проход и дальше в помещение.

При строительстве двух печей следует хорошо подумать – так ли необходимо их соединение в одну трубу. Если это возможно, то от затеи следует отказаться. Но при соблюдении правил кладки дымохода не должно возникнуть никаких проблем.

Нюансы применения дымохода для отопительного котла

При устройстве дымохода для котла надо учитывать некоторые нюансы. Диаметр выходного патрубка генератора тепловой энергии должен соответствовать сечению дымоходного канала, к которому он подключается. Если к вытяжному устройству подключаются две единицы теплового оборудования, сечение дымохода увеличивается до суммарного размера выходных патрубков.

Дымоход для котла может размещаться как внутри, так и снаружи здания

Функционирование котельного оборудования связано со значительным образованием сконденсированной влаги. Соединяясь с продуктами сгорания топлива, вода образует различные химические соединения, в частности, при соединении с серой получается серная кислота. В этом случае на наружной поверхности кирпичной кладки появляются влажные пятна бурого цвета.

Для защиты стенок дымохода от воздействия агрессивных химических сред выполняется гильзование конструкции, то есть внутрь вставляется труба из металла, не подверженного воздействию коррозионных процессов или керамический вкладыш цилиндрической формы. Пространство между гильзой и стенками дымохода заполняется материалом, не поддерживающим горение.

Уважаемый читатель! Ваши замечания, предложения или отзыв послужат наградой автору материала

Спасибо за внимание

Следующий видеоролик тщательно подобран и обязательно поможет восприятию изложенного.

Другой, несколько упрощенный вариант дымохода

Другим вариантом кладки дымохода может быть простая прямая конструкция. Она подойдет тем, кто не имеет опыта в выполнении данного вида строительства.

  • Весь дымоход, от печи до оголовка, выкладывается ровной колонной с каналом внутри, а все нужные для него элементы выполняются с помощью опалубки, цементного раствора и армирования металлическим прутом толщиной от четырех до семи миллиметров.
  • В области, где должна начинаться распушка, устраивают опалубку, нужного размера и формы.
  • На трубе закрепляют металлический прут или сетку.
  • Опалубка обмазывается глиняным раствором тонким слоем. Он нужен для того, чтобы с застывшего бетонного раствора можно было легко снять доски опалубки.
  • Затем в опалубку закладывается бетонный раствор и оставляется до полного застывания.
  • После затвердевания цемента, опалубка снимается, и все бетонные части, при необходимости, выравниваются для придания им аккуратного вида.

Таким образом, можно обойти сложности конфигураций кладки. Конечно же, эта работа займет намного больше времени, но в ней невозможно допустить ошибку. Главное — правильно, аккуратно и ровно устроить опалубку.

Во сколько это обойдется

Сказать определенно, сколько будет стоить строительство кирпичного дымохода- затруднительно. Здесь все зависит от разных факторов. Если обращаться к печникам то помимо себестоимости расходных материалов придется хорошо заплатить и за их услуги. А это удвоит стоимость дымохода.

Если же кладку делать самостоятельно, то стоимость конструкции будет зависеть только от приобретенных материалов (кирпича, цемента).

В заключение стоит отметить, что кладка кирпичного дымохода своими силами – процесс длительный трудоемкий и ответственный. Здесь не стоит экспериментировать. Не имея совершенно никаких навыков в строительстве, лучше доверить это дело специалистам. Так как от правильной работы дымохода зависит жизнь и здоровье вас и ваших близких.
