Как построить дымоход из кирпича: кладезь полезных советов для самостоятельного строительства

Кладем дымоход – кирпич за кирпичом

Как именно происходит возведение и гильзование кирпичного дымохода, вы можете рассмотреть на пошаговом фото и видео, в вашем распоряжении также порядновка. А мы дадим вам попутные дельные советы, которые помогут вам добиться хорошего качества работы на всех этапах.

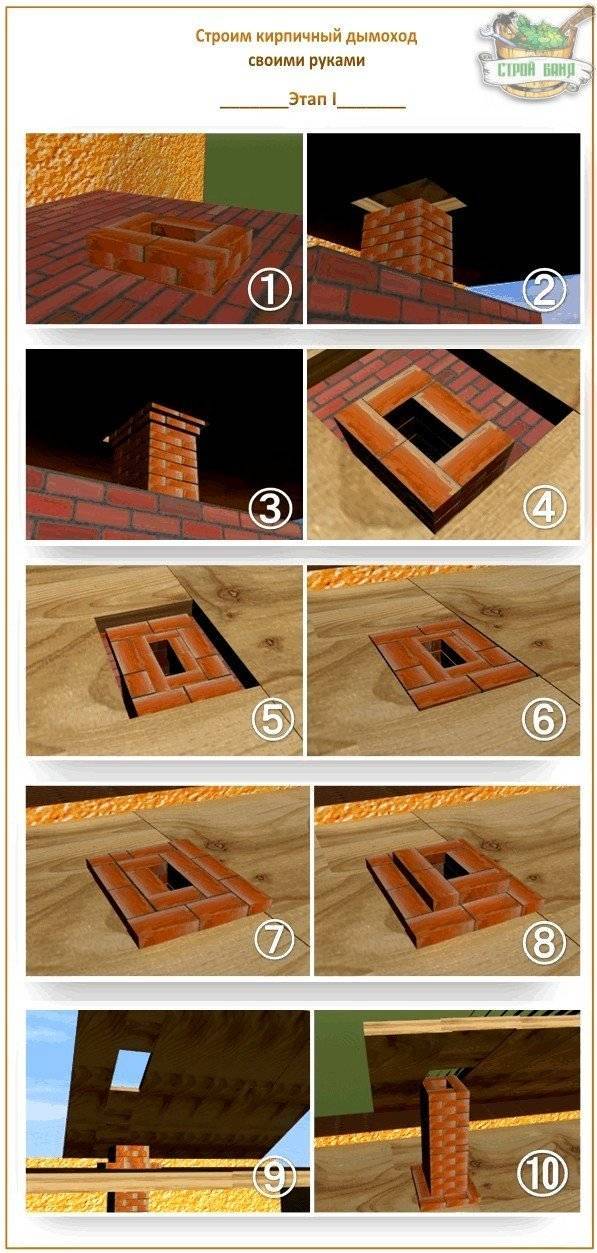

Этап I. Подготовительные работы

Первым делом хорошо ознакомьтесь с чертежами строительства дымохода. Берите для этого обычную стандартную схему дымохода, не рискуйте. Если у вас обычная дровяная печь, вам нужна раскладка полностью кирпичного дымохода, а если печь газовая – тогда такого, в котором дополнительно еще будет металлическая труба специального сплава.

Перед тем, как начинать класть дымоход из кирпича, для него строят прямоугольный фундамент. Его можно соорудить из полнотелого кирпича или бетона с металлической арматурой, главное, чтобы по высоте он оказался не ниже 30 см. А по ширине фундамент должен быть на 15 см больше, чем сам дымоход.

Этап II. Кладка дымохода

Внимательно рассмотреть, как происходит кладка стандартного дымохода из кирпича, вы сможете по ниже представленной подробной схеме:

Какова бы ни была высота вашей бани, дымоход строить нужно будет не меньше, чем 5 метров высотой – иначе тяга будет никакая. Выкладывать такой дымоход необходимо специальным огнеупорным или красным полнотелым кирпичом. В качестве связующего вещества можно использовать цементно-известковый или цементно-песчаный раствор, а там, где температура будет особенно высокой, понадобится специальная смесь для кладки печи.

Опытные печники откалывают нужный кусок от кирпича одним ударом по тому – но, если у вас нет такого навыка, используйте обычную шлифовально-отрезную машинку и маркер для отметки. Именно такие инструменты позволят вам сделать точные пластины для дымового канала в области разделки и выдры.

Швы старайтесь делать как можно более тонкими – тогда дымоход будет крепким. Оптимальная толщина швов для кирпичного дымохода – 15 мм. Для формирования разделки и выдры используйте для удобства металлические пруты – монтируйте их прямо в кирпичную кладку, но так, чтобы арматура не пересекала сам дымовой канал. Учитывайте, что и ширина, и высота вашего дымохода будет напрямую зависеть от того, какой толщины вы будете делать швы у кладки – они обязательно должны быть одинаковыми! В общем, толщина стен кирпичного дымохода – около 10 см, что действительно обеспечивает надежную пожаробезопасность.

Внимание! Во время строительства кирпичного дымохода обязательно оставляйте специальные отверстия для его чистки. Кирпичные стенки дымохода должны быть идеально ровными, а все углы – прямыми

Внутреннюю поверхность дымохода отделайте для гладкости штукатуркой. Зачем? Дело в том, что чем более шероваховат дымоход в нутрии, тем больше на его стенках будет оседать сажа. А она ухудшает тягу и однажды может попросту загореться, что совершенно небезопасно. Только саму штукатурку наносите правильно. Многие опытные печники также считают, что кирпичный дымоход белить нужно и извне – так будет сразу видно, где просачивается через совсем незаметную щель сажа.

Этап III. Крепление и теплоизоляция

Если такой дымоход вы строите непосредственно у стены, то крепите его для надежности к ней с помощью металлических анкеров каждые 30 см. Там, где дымоход будет соединяться с потолком и крышей, проложите асбестовую ткань или стеклоткань. Хотя кирпич и нагревается медленно, риск возгорания чего-то нужно снизить до минимума

Еще одно правило: кирпичный дымохода должен возвышаться над коньком крыши минимум на полметра – это важно

Ту наружную часть дымохода, что выше крыши бани, нужно утеплить и отделать облицовочным кирпичом либо специальной кровельной отделкой. Вот так. Если вы будете соблюдать все технологии при строительстве дымохода из кирпича в своей бани, он получится куда более безопасным, крепким и надежным, чем самые современные модульные системы по заоблачной цене.

• Основные составляющие кирпичного дымохода
• Кладем дымоход – кирпич за кирпичом
  • Этап I. Подготовительные работы
  • Этап II. Кладка дымохода
  • Этап III. Крепление и теплоизоляция

Устройство кирпичных дымоходов

Прежде чем начать строительство, нужно внимательно изучить конструкцию и порядок возведения дымохода.

Особенности кладки кирпичной дымовой трубы

Кладка дымоходной трубы начинается сверху печки. Но сначала на неё нужно установить насадную трубу. Во время строительства дымохода соблюдайте перевязку между рядами.

Кладка дымохода должна осуществляться с перевязкой — смещением каждого следующего ряда относительно предыдущего на полкирпича

Каждый ряд должен быть строго горизонтальным, а вся конструкция в целом — вертикальной. Проверяйте это при помощи строительного уровня.
Чтобы сцепление кирпичей было прочным, используйте специальный состав, в который входит глина, цемент и песок.

Толщина наносимого раствора должна быть не более 5–10 мм

Если этим пренебречь, то конструкция станет менее прочной, так как из-за высоких температур, при которых работает печной дымоход, раствор может раскрошиться.

Особенно важно обеспечить толщину слоя раствора в 5–10 мм на выходе из печки, ведь именно там температура дымовых газов максимальна

Хорошо заделывайте стыки между кирпичами, чтобы искры из трубы не попадали в помещение.
Старайтесь строить дымоход только из цельных кирпичей. При необходимости установки части используйте минимальное количество раствора.

Конструкция кирпичного дымохода

Кирпичный дымоход состоит из нескольких обязательных частей.

1. Первый его элемент — это труба с задвижкой. Кирпичи, которыми её выкладывают, нужно перевязывать.

2. На 5–6 кирпичных рядов ниже потолка устанавливается шейка распушки. Это уширение снаружи дымохода в местах прохода перекрытий.

   Распушка служит для защиты материала перекрытий от нагрева и возгорания, ширина внутреннего канал дымохода при этом не изменяется

3. Часть дымохода, расположенная на втором этаже и чердаке — стояк. Он идёт до основания кровли.

   После распушки идёт прямой участок трубы, который называется стояком

4. В месте прохода через кровлю устраивается выдра. Это ещё одно уширение внешней поверхности дымохода, которое защищает кровлю от возгорания. Место прохода кровли тщательно гидроизолируется воротником из металлического листа.

   Выдра защищает кровлю от горячих дымовых газов за счёт увеличенной толщины стенок канала

5. Затем обустраивается шейка. Это небольшой прямой участок дымохода обычного сечения.
6. Завершающим фрагментом является оголовок. На него устанавливают металлический колпак, который защищает дымоход от попадания внутрь осадков.

Справочная информация

ДокументыЗаконыИзвещенияУтверждения документовДоговораЗапросы предложенийТехнические заданияПланы развитияДокументоведениеАналитикаМероприятияКонкурсыИтогиАдминистрации городовПриказыКонтрактыВыполнение работПротоколы рассмотрения заявокАукционыПроектыПротоколыБюджетные организацииМуниципалитетыРайоныОбразованияПрограммыОтчетыпо упоминаниямДокументная базаЦенные бумагиПоложенияФинансовые документыПостановленияРубрикатор по темамФинансыгорода Российской Федерациирегионыпо точным датамРегламентыТерминыНаучная терминологияФинансоваяЭкономическаяВремяДаты2015 год2016 годДокументы в финансовой сферев инвестиционной

Виды и конструкции

Какой кирпич нужен для дымохода?

Для устройства дымоходов подходит исключительно красный обожженный кирпич. Использование силикатного – запрещено, из-за неустойчивости его к высоким температурам.

Экономить на кирпиче нельзя, это чревато разрушением всей конструкции и большими тратами на ее переделку.

Красный кирпич имеет свои особенности и подразделяется на 3 сорта:

1. Первый сорт —оптимальный для дымохода вариант. Отличается самой высокой плотностью глины, низкой пористостью, имеет гладкие грани и ровные края. Морозостоек. При простукивании издает умеренно-звонкий звук. Цвет от алого до оранжевый.
2. Второй сорт (недожженный) — допустим для использования. Имеет бледную рыжую или розоватую расцветку, глухо отзывается при простукивании. Кирпич довольно пористый, ребра бывают раскрошены. В устройстве дымохода использоваться может, но при условии дополнительной обработки.
3. Третий сорт —пережженный, не подходит для кладки трубопроводов. Темно красный, хрупкий, звонкий. Легко раскалывается под воздействием разницы температур и механических воздействий.

Вариант с более высокой стоимостью — шамотный кирпич. Чаще используется при устройстве топок и каминов, нежели выводных труб. Является производной специальной шамотной (огнеупорной), смешанной с кварцем. Выдерживает температуру до 900С.

Преимущества и недостатки

Как любое конструктивное решение, кирпичный дымоход имеет свои преимущества и недостатки.

Плюсы:

• Устойчивость к высоким температурам отходящих газов;
• Кирпич долго сохраняет тепло;
• Невысокая стоимость материала;
• Эстетичный внешний вид, стиль.

Минусы:

• В углах дымохода возникают завихрения;
• На шероховатых стенках задерживается сажа;
• Большой вес конструкции, и соответственно –увеличенная нагрузка на фундамент.

Общие правила строительства кирпичных дымоходов

При строительстве дымоходной конструкции для частного дома важно учитывать ряд основных правил:

1. Монтаж элементов дымохода начинается снизу вверх.
2. Внутренняя труба устанавливается в предыдущий элемент конструкции, а наружная часть – насаживается сверху. Это обеспечивает защиту от образования конденсата на утеплительном слое, который расположен во внутренней части контура.
3. Для фиксации дымоходной трубы с тройными и отводными элементами применяются хомутные соединители.
4. Соединительные участки не должны располагаться на уровне перекрытий или кровельного пирога.
5. Тройник монтируется на кронштейн-опору.
6. Каждые 200 см дымоходной трубы фиксируются в стене при помощи надежных креплений.
7. При фиксации трубы к стеновой поверхности не должно образовываться прогибов или деформаций дымоотвода. Это приведет к снижению тяги в готовой системе.
8. Дымовой канал не должен соприкасаться с основными коммуникациями: электрической проводкой, трубой для подачи газа, водяными трубами, вентиляцией.
9. При выводе дымохода через перекрытия и кровлю необходимо выполнить небольшой отступ на 15 см для теплоизолированных труб и на 30 см – для неутепленных труб.
10. Следует избегать создания горизонтальных участков дымоотводной системы, длина которых превышает 100 см.

Кроме того, при обустройстве дымохода следует учитывать параметр теплового расширения системы.

При использовании легковоспламеняющихся материалов для монтажа кровли дымовая труба оснащается специальным искроуловителем, изготовленным из металлической мелкоячеистой сетки (размер ячейки 5×5 мм).

Как устроен дымоход

Кирпичный дымоход состоит из нескольких частей, расположенных внутри и снаружи помещения. Стенки трубы, соприкасающиеся с перекрытиями, должны быть максимально утолщены. Это требуют правила пожарной безопасности. Выходя за пределы кровли, кирпичи стенок должны перекрывать отверстие в крыше.

Схемы всех дымоходов из кирпича примерно одинаковы. Рассмотрим основную, классическую:

1. Металлический колпак (зонт). Изготавливается в различных видах и формах. Предназначен для защиты от проникновения атмосферных осадков, пыли и грязи в трубу. Крепится к выступающим частям оголовка.
2. Оголовок. Состоит из выступающих кирпичей. Защищает шейку трубы от капель, стекающих по защитному зонту.
3. Шейка трубопровода.
4. Гидроизолированная поверхность выдры. Предназначается для отвода попавших на шейку осадков. Чаще всего изолируется цементным слоем.
5. Выдра. Часть трубы с утолщенными стенками. Располагается в месте прохода дымохода через кровлю. Более толстые стенки регламентированы правилами пожарной безопасности, они защищают утеплитель и прочие горючие слои кровельного пирога от перегревания.
6. Кровля;
7. Обрешетка;
8. Стропильная система;
9. Стояк. Находится в чердачном помещении.
10. Распушка. Часть трубы по принципу действия схожая с выдрой. Имеет такие же толстые стенки, защищающие от перегревания перекрытие между жилым помещением и чердаком. Иногда вместо распушки монтируется металлический ящик, наполненный сыпучими негорючими материалами (песок и тп). Толщина этого защитного слоя- 100-150мм.
11. Перекрытие;
12. Изоляция. Чаще всего изготавливается из асбеста. Служит для защиты деревянных балок перекрытия от перегрева;
13. Дымовая заслонка (задвижка). Позволяет регулировать отвод продуктов горения.
14. Шейка трубы, соединяющая печь с дымоходом.

Чем отличаются дымоходы из железобетона

Дымоходы из железобетона распространены преимущественно на промышленных предприятиях, где есть необходимость в обслуживании сразу нескольких печей. Такие сооружения обычно оборудуют дымососами. Внутри на поверхность железобетонного дымохода наносят футеровку из термо- и кислотоустойчивого материала.

Различают два типа таких дымоходов:

• сборные;
• монолитные.

Сборные конструкции применяются, как правило, в частном жилищном строительстве и могут быть разного размера.

Монолитные конструкции обычно достигают высоты более 100 метров. Их устанавливают на предприятиях энергетической отрасли.

По своей форме железобетонные трубы могут быть цилиндрическими или коническими. Первые выстраивают в подвижной металлической опалубке, поэтому они предпочтительнее конических.

В любом случае предпочтение при строительстве печей или других отопительных установок отдают все же кирпичным дымоходам. При правильном строительстве такие сооружения способны работать много лет.

Какие бывают кирпичные дымоходы — требования, размер, конфигурация

Есть три типа печных труб.

1. Насадная конструкция. Она продолжает печь. Такой дымоход монтируется на бетонной трубе, зафиксированной на перекрытии. Его плита армируется и должна иметь толщину не меньше 5 см.
2. Коренная конструкция. Для нее сооружается отдельный фундамент. Применяется коренная труба редко и лишь в тех случаях, когда сделать дымоход другого типа не получается.
3. Стенной отводящий канал. Он сооружается во внутренних несущих стенах из кирпича либо камня.

Иногда строительство стенного дымохода осуществляется в наружной несущей стене. Тогда необходимо осуществить дополнительные работы:

1. Утолщить стену изнутри (в виде пилястры) на участке, где будет проходить труба.
2. Пресечь переохлаждение дымохода, оно понизит тягу вследствие конденсации пара. Для этого надо выдержать нужное расстояние от трубы до наружной плоскости несущей стены.

Кладка дымохода

Схема

Первое, что необходимо сделать — это внимательно ознакомится со схемой дымохода и разобраться в том, как укладывается каждый из его рядов. Схему можно выбрать одну из многих — лучше ту, на которой будет все станет предельно ясно. При кладке обычной кирпичной печи, подойдет порядовка для стандартного дымохода из кирпича.

Одна из самых распространенных порядовок дымохода

Возведение надсадной трубы

При монтаже надсадной трубы, кладка самой конструкции печи заканчивается за 50—60 сантиметров до потолочного перекрытия, а затем начинается непосредственное возведение дымоходного канала. На данной схеме представлено два варианта кладки дымохода: квадратной и прямоугольной формы.

По схеме первого ряда возводится шейка дымохода до разделки. В каждом последующем ряду кирпичи укладываются таким образом, чтобы середина кирпича перекрывала шов между кирпичами предыдущего ряда.

Выложив три-четыре ряда по этой схеме первого ряда, начинается выведение распушки трубы.

Так внешне выглядит распушка…

На рисунке второго ряда хорошо видно, что кирпичи укладываются со сдвигом во внешнюю сторону на одну треть кирпича. Чтобы идеально подогнать штучный материал, придется воспользоваться разделением цельного кирпича на две или три части вдоль или поперек.

… а это — ее порядовка

При всем этом нужно помнить, что канал дымохода должен сохранять первоначальное сечение, так как смысл утолщения его стенок – это для повышения безопасности для перекрытия во время эксплуатации. Тем более, что сужение или расширение внутренней полости может негативно повлиять на тягу во время топки.

• Третий, четвертый и пятый ряды распушки также выкладываются со сдвигом в наружную сторону, сохраняя просвет канала.
• Шестой ряд имеет такой же размер, что и пятый ряд и выкладывается вровень с внешним и внутренним краем стены дымового канала.
• Седьмой и восьмой ряды выкладываются по схеме первого ряда.

Закончив укладку распушки, можно переходить к работе над выдрой и тут нужно очень постараться, так как каждый ряд образует очередную ступеньку и выступает в наружную сторону, на одну треть.

Порядовка выдры

• Первый ряд кладут такого же размера, как последний ряд распушки.
• Со второго ряда начинают выкладывать первую ступеньку, и идет расширение дымохода во внешнюю сторону.
• Далее, следуя схеме, выкладываются остальные восемь рядов.

После завершения кладки выдры, выкладывается шейка трубы, которая выводится по схеме первого ряда до двух верхних рядов шапки, где кирпич также укладывают с выступом во внешнюю сторону.

Изготовление в кровле отверстия для трубы

Очень важно точно рассчитать в кровле размер отверстия для трубы. В противном случае, сложив печь, вам придется прибегнуть еще и к услугам жестянщика

Куда проще позаботиться об этом заранее. Когда труба будет сложена до уровня кровли, необходимо с помощью отвеса Л, молотка и гвоздя перенести размеры трубы по углам на кровлю. Делать это надо из чердачного помещения (пробить гвоздем четыре отверстия в кровле по разметке). Соединив карандашом на верхней части кровли четыре отверстия, получим прямоугольник Б, представляющий собой проекцию горизонтального сечения трубы на плоскость кровли. Далее необходимо отступить от каждой стороны прямоугольника на 7-10 см и построить внутри него еще один — меньший прямоугольник В. Если в месте выхода трубы попадаются швы в кровельном железе Г, то их можно прибить (повалить) к крыше.

Изготовление отверстия для трубы в кровле

Углы Д двух получившихся прямоугольников нужно соединить, вырезать меньший прямоугольник В и разрезать кровлю по линии соединения углов. Полученные четыре полосы Е нужно отогнуть по прислоненному бруску (доске) так, чтобы они немного не доходили до вертикального положения. Тогда железо будет более плотно прижато к стенке трубы. Оставшиеся незащищенными треугольные пустоты между бортиками (отогнутыми полосами Е) в углах трубы заделывают изнутри цементным раствором, прижимая к ним кирпич, и снаружи, выше железных бортиков штукатурят.

Преимущества дымохода из кирпичей

Дымоход, собранный из кирпичей, монтируют на печи чаще всего, принимая во внимание такие его преимущества, как:

• способность материала противостоять огню;
• длительность эксплуатации;
• простота кладки кирпичей;
• отсутствие необходимости в специализированном обслуживании;
• лёгкий ремонт.

Кирпичный канал выдерживает высокие температуры, но относительно часто засоряется Кирпичный дымоход можно охарактеризовать и с отрицательной стороны: он шероховатый внутри и поэтому быстро загрязняется сажей, скопления которой негативно сказываются на силе тяги. К недостаткам дымовой трубы из кирпичей также относят большой вес, зачастую требующий ставить печь на отдельное основание.

Кладем дымоход – кирпич за кирпичом

Как именно происходит возведение и гильзование кирпичного дымохода, вы можете рассмотреть на пошаговом фото и видео, в вашем распоряжении также порядновка. А мы дадим вам попутные дельные советы, которые помогут вам добиться хорошего качества работы на всех этапах.

Этап I. Подготовительные работы

Первым делом хорошо ознакомьтесь с чертежами строительства дымохода. Берите для этого обычную стандартную схему дымохода, не рискуйте. Если у вас обычная дровяная печь, вам нужна раскладка полностью кирпичного дымохода, а если печь газовая – тогда такого, в котором дополнительно еще будет металлическая труба специального сплава.

Перед тем, как начинать класть дымоход из кирпича, для него строят прямоугольный фундамент. Его можно соорудить из полнотелого кирпича или бетона с металлической арматурой, главное, чтобы по высоте он оказался не ниже 30 см. А по ширине фундамент должен быть на 15 см больше, чем сам дымоход.

Этап II. Кладка дымохода

Внимательно рассмотреть, как происходит кладка стандартного дымохода из кирпича, вы сможете по ниже представленной подробной схеме:

Какова бы ни была высота вашей бани, дымоход строить нужно будет не меньше, чем 5 метров высотой – иначе тяга будет никакая. Выкладывать такой дымоход необходимо специальным огнеупорным или красным полнотелым кирпичом. В качестве связующего вещества можно использовать цементно-известковый или цементно-песчаный раствор, а там, где температура будет особенно высокой, понадобится специальная смесь для кладки печи.

Опытные печники откалывают нужный кусок от кирпича одним ударом по тому – но, если у вас нет такого навыка, используйте обычную шлифовально-отрезную машинку и маркер для отметки. Именно такие инструменты позволят вам сделать точные пластины для дымового канала в области разделки и выдры.

Швы старайтесь делать как можно более тонкими – тогда дымоход будет крепким. Оптимальная толщина швов для кирпичного дымохода – 15 мм. Для формирования разделки и выдры используйте для удобства металлические пруты – монтируйте их прямо в кирпичную кладку, но так, чтобы арматура не пересекала сам дымовой канал. Учитывайте, что и ширина, и высота вашего дымохода будет напрямую зависеть от того, какой толщины вы будете делать швы у кладки – они обязательно должны быть одинаковыми! В общем, толщина стен кирпичного дымохода – около 10 см, что действительно обеспечивает надежную пожаробезопасность.

Внутреннюю поверхность дымохода отделайте для гладкости штукатуркой. Зачем? Дело в том, что чем более шероваховат дымоход в нутрии, тем больше на его стенках будет оседать сажа. А она ухудшает тягу и однажды может попросту загореться, что совершенно небезопасно. Только саму штукатурку наносите правильно. Многие опытные печники также считают, что кирпичный дымоход белить нужно и извне – так будет сразу видно, где просачивается через совсем незаметную щель сажа.

Этап III. Крепление и теплоизоляция

Если такой дымоход вы строите непосредственно у стены, то крепите его для надежности к ней с помощью металлических анкеров каждые 30 см. Там, где дымоход будет соединяться с потолком и крышей, проложите асбестовую ткань или стеклоткань. Хотя кирпич и нагревается медленно, риск возгорания чего-то нужно снизить до минимума

Еще одно правило: кирпичный дымохода должен возвышаться над коньком крыши минимум на полметра – это важно

Ту наружную часть дымохода, что выше крыши бани, нужно утеплить и отделать облицовочным кирпичом либо специальной кровельной отделкой. Вот так. Если вы будете соблюдать все технологии при строительстве дымохода из кирпича в своей бани, он получится куда более безопасным, крепким и надежным, чем самые современные модульные системы по заоблачной цене.

Три ошибки, которые доведут до беды

При возведении дымохода мелочей или несущественных деталей не бывает. Поэтому допущенные ошибки обойдутся хозяевам очень дорого: переделка конструкции обернется необходимостью значительных материальных вложений. Но последствия бывают и серьезнее, например, отравление продуктами горения при пожаре.

Чтобы этого не произошло, требуется избегать следующих ошибок:

1. Несовершенство теплоизоляции конструкции, которое создает риск обугливания, тления близкорасположенных материалов.
2. Применение одного грибка для объединения под защиту двух или нескольких каналов, что в итоге ведет к разрушению вентиляционной системы и появлению дыма внутри дома – обратной тягой (ознакомиться со способами борьбы с подобной проблемой можно по этой ссылке).
3. Самостоятельное вмешательство в конструкцию, неквалифицированный ремонт дымохода.

Остается добавить, что нужно учитывать особенности камина или печи в каждом конкретном случае. Поэтому, составляя проект дымоотводящей системы, будет полезно обратиться за консультацией к специалисту, который поможет учесть правила пожарной безопасности и поделится секретами корректного функционирования канала.

Преимущества и недостатки кирпичного дымохода

Несмотря на то, что металлическая труба уже не экзотика, печные трубы продолжают класть из кирпича. В чем-то это выглядит как анахронизм, но есть веские причины, почему не стоит отказываться от классической технологии кладки дымоотводящих каналов.

Главная из них – кирпич имеет высокую тепловую инерционность. Отходящие горячие газы нагревают его слабо, что значительно снижает пожароопасность отопительного устройства. Нельзя забывать и о другом аспекте – температура дыма на верхнем срезе трубы не должна опускаться ниже 60–70 градусов. В противном случае по ней будет течь конденсат. Кирпич играет роль оболочки термоса и не дает дыму чрезмерно остыть.

Но есть два неустранимых недостатка:

Колонна, имеющая площадь основания не более 0,25 кв. метра, всей массой давит на печь. Это сосредоточенная нагрузка. Если общая высота трубы превышает 5 метров, то ее ставят на отдельное основание, а к отопительному прибору подключают переходным патрубком.

Особенности конструкции печи

Традиционные кирпичные печи имеют достаточно простую конструкцию. Однако кажущаяся на первый взгляд простота позволяет добиваться очень высоких показателей производительнос ти и эффективности.

Главными элементами корпуса кирпичной печи являются топливник и дымоход. Варочные печи дополнительно комплектуются плитами и/или духовками, также возможна установка бака для подогрева воды.

Схема русской печи

Топливник – это главная часть печного агрегата. Именно в топливник загружаются дрова или другое используемое для обогрева топливо. Топливник может иметь самые разнообразные размеры. При определении подходящих габаритов нужно учитывать несколько важных факторов, таких как:

• вид используемого топлива. Если вы будете топить печь дровами, сделайте топливник высотой 50-100 см;
• требуемая производительнос ть;
• необходимый объем.

Для обустройства топливника используйте огнеупорный кирпич. Толщина стенок рассматриваемой конструкции не может быть меньше половины кирпича.

Дымоход также относится к числу главных элементов любой отопительной печи. Дымоход предназначен для отведения топочных газов с различными вредными включениями, образующимися в процессе работы печи.

Правила устройства печной трубы из кирпича

На стадии проектирования дымохода старайтесь продумывать все так, чтобы его конструкция имела минимальное число изгибов и поворотов. В идеале дымоход должен быть полностью вертикальным. Любого рода изгибы приведут к ухудшению тяги и снижению эффективности обогрева помещения.

К числу важных элементов конструкции кирпичной печи относится камера зольника. В этом отсеке будет собираться зола. Также через зольник обеспечивается подача воздуха внутрь агрегата, к топливу. Зольниковая камера обустраивается под решеткой колосника и снабжается собственной дверцей. Традиционно высота зольника составляет 3 кирпича.

Кирпичный дымоход – что за дивный элемент?

В любом частном жилище, где функционирует та или иная автономная система отопления, обязательно устанавливается конструкция, которая отводит продукты сгорания топлива. Сейчас существует масса новейших решений, позволяющих организовать подобную систему. Они предполагают использование самых современных материалов и технологий.

При этом проверенные столетиями стабильной работы дымоходы из кирпича не сдают своих позиций. Их, как и много десятилетий тому назад, сооружают и владельцы небольших дачных домиков, и собственники элитных коттеджей. Кирпичные дымоходы имеют немало эксплуатационных преимуществ:

Доступность материала для строительства и сравнительно невысокая стоимость проведения монтажных работ.Высокая устойчивость к повышенным температурам. Дымоходы из качественного кирпича выдерживают нагрев до 900–1000 °С.Отличный внешний вид конструкции.

Это имеет огромное значение для жилых зданий, которые строятся в какой-либо оригинальной стилистике.Повышенную теплопроводность. За счет этого отопительное оборудование, установленное в доме, характеризуется высоким показателем полезного действия. Дымоходы из кирпича удерживают тепло внутри жилища, противодействуя его быстрому оттоку.

Дымоход из кирпича

Есть у рассматриваемых конструкций для отвода продуктов сгорания и недостатки. Под влиянием температурных скачков и из-за воздействия агрессивных сред кирпич начинает разрушаться. Особой проблемы в этом нет.

Кирпичный дымоход всегда можно отремонтировать, восстановив его работоспособность. Второй минус – стенки описываемых сооружений изнутри достаточно сложно сделать идеально гладкими. Из-за этого на них собирается сажа, что становится причиной ухудшения тяги дымохода.

Такое явление обусловлено уменьшением пространства (рабочего) внутри конструкции.

Данная проблема также решаема. Нужно просто-напросто регулярно очищать кирпичный дымоход от сажи. И тогда сложностей (по-настоящему неразрешимых) с его эксплуатацией не будет.

Отопительная печь

А теперь посмотрим, как сложить своими руками печь из кирпича, рассчитанную на отопление небольшого дачного дома.

Ее размеры:

• ширина – 2 кирпича (51 см);
• глубина – 3,5 кирпича (90 см);
• высота – 2 метра 38 см.

Для строительства потребуются следующие материалы и принадлежности:

• Красный полнотелый кирпич – 390 шт;
• Глина – 9 ведер;
• Песок – 18 ведер;
• Колосниковая решетка (25х40 см) – 1 шт;
• Топочная дверка (20х30 см) – 1 шт;
• Поддувальная дверка (14х20 см) – 1шт;
• Прочистная дверка (14х20 см) – 1шт;
• Задвижка -1 шт;
• Предтопочный стальной лист (50х70 см) – 1 шт;
• Рубероид для гидроизоляции (100х60 см) – 1 шт.

Последовательность работы

Первый ряд – основа печи. Его следует выложить особенно тщательно, проверяя горизонтальность с помощью уровня.

Углы – самая сложная часть для новичков. Для того, чтобы они были ровными, рекомендуем сразу же установить на краях кладки четыре шаблонных стойки. Их можно сделать из строганных досок, сбив их попарно под прямым углом.

Установив такую «опалубку» от пола до потолка, вы легко выведите идеальные углы.

На втором ряду с торца печи укладывают два кирпича со скошенной гранью, выходящей в зольную камеру. Кладку третьего ряда начинают с установки поддувальной дверцы, фиксируемой проволокой в швах боковых кирпичей.

4 и 5 рядами продолжают формирование стенок зольной камеры. Шестым рядом начинают кладку стен топливной камеры и ставят в ней колосниковую решетку.

На уровне 7 и 8 ряда монтируют топочную дверку. В задней части камеры ставят скошенные кирпичи, служащие для улучшения тяги. Девятым рядом перекрывают дверку топливника.

С 10 по 16 ряд ведется кладка топливной камеры и вертикального дымоотводного канала. На семнадцатом в печь ставят прочистную дверку.

18-30 ряд образуют дымооборотные каналы. Их нужно выложить максимально ровно, затирая внутренние стенки мокрой тряпкой.

31- 32 ряды образуют свод, перекрывающий печь.

33 и 34 формируют дымовую трубу.

Закончив кладку, печь оставляют на неделю с открытыми дверками и трубой для просушивания. После этого делают пробную топку, сжигая небольшие порции щепок, веток или соломы.

Частые ошибки

Кирпичный дымоход рассыпается в связи с образованием конденсата. При монтаже канала допускают ошибки, способствующие ускоренному образованию влаги и уменьшению срока службы конструкции:

• Недостаточная высота трубы. Толстый слой налипшей сажи в связи с несвоевременной чисткой канала и неправильными размерами воздуховода провоцирует слабую тягу.
• Наличие неутепленных участков дымохода (например, чердак).
• Неверно выполненное соединение газового котла и канала. Сращивание должно проводиться нержавеющей трубой или гофрой, с заходом ее не менее чем на 0,5 м вертикально вглубь кирпичного колодца, горизонтальный участок не должен превышать 1 м.

Разложить на составляющие

Кирпичный дымоход – это не просто труба, а определенное количество связанных между собой составных частей, каждая из которых заслуживает внимания. Итак, эта конструкция состоит из следующих элементов:

1. Надставная труба, помещенная в саму печь. Как правило, она имеет задвижку. Нужно следить за тем, чтобы это устройство не доходило до перекрытия между этажами на 6 кирпичных рядах.
2. Распушка, которая начинается за несколько уровней до горизонтальной несущей конструкции. При кладке уширение должно составлять примерно 30 см без изменений в сечении канала.
3. Стояк – ровная часть трубы, находящаяся на чердаке.
4. Выдра, препятствующая проникновению осадков в дом. Представляет собой равномерное расширение трубы примерно на 10 см.
5. Шейка, которая расположена непосредственно над выдрой по тому же принципу, что и стояк.
6. Оголовок – следующее за шейкой расширение, на окончании которого нередко устанавливают металлический дефлектор или флюгарку, предотвращающий проникновение осадков внутрь помещения. Кроме того, эти элементы способствуют улучшению тяги канала.
