Дымоход для газового котла: виды, конструкции, тяга

Главные требования, которые предъявляются к дымоходу газового котла

Схема устройства газового котла.

1. Рекомендуется располагать трубы во внутренней стене здания, которая является капитальной. В случае, если дымоход расположен снаружи строения, требуется утепление, чтобы не допустить промерзания. При выполнении канала внутри наружной стены следует делать толщину кирпичной кладки не менее 1,5 кирпича, а в условиях суровых зим — 2,5 кирпича.
2. Дымоход газового котла должен располагаться вертикально с возможным небольшим уклоном не больше 30 °. Не допускается наличие расширений и сужений.
3. Площадь сечения канала должна быть больше, чем площадь сечения газового оборудования, к которому он присоединен.
4. Газовый котел должен соединяться с дымоходом через специальную гофру или при помощи стальных труб, имеющих жаропрочное эмалированное покрытие.
5. Труба дымоотвода, через которую газовый котел подсоединяется к дымоходу, обязательно должна иметь вертикальный участок длинной не менее 0,5 м. Требования не допускают более трех поворотов труб дымоотвода.
6. Место соединения патрубка газового котла с дымоотводом должно быть загерметизировано.
7. Все составляющие дымоходной трубы должны плотно прилегать друг к другу, быть уплотнены и герметичны. Для этого используются герметизирующие средства, устойчивые к высоким температурам. Должна быть исключена возможность прогиба труб в местах их соединений.
8. В помещениях высотой около 3 м длина горизонтальных участков труб, которые составляют дымоход, не должна превышать 3 м.
9. Уклон трубы в сторону газового котла допускается не менее 0,1 °
10. Обязательно должна быть предусмотрена емкость для сбора конденсата, имеющая окошко для чистки. Она обычно располагается ниже места входа дымоотводной трубы в канал.
11. Расстояние, которое допустимо между поверхностями, изготовленными из термостойких материалов, и соединительными трубами, составляет 5 см и больше, а в случае легковоспламеняющихся поверхностей — не меньше 25 см.
12. Дымовая труба над крышей должна возвышаться не менее, чем на 50 см, если труба расположена от края конька кровли на расстоянии не более 1,5 м. При удалении трубы до 3 м — она выставляется вровень с коньком крыши.
13. Если имеется плоская крыша, то высота дымохода над ее уровнем должна быть не меньше 1 м.

Что еще следует знать о дымоходах газовых котлов

К одному дымоходу допускается присоединение не более двух точек подключения газовых приборов, которые могут располагаются как на одном, так и на разных этажах, но при этом продукты сгорания должны вводиться в канал на разных уровнях и не ближе полуметра друг от друга. Допускается также ввод на одном уровне, но при наличии рассечки внутри канала на высоту от 50 см. В этом случае сечение канала надо определять, предусматривая режим одновременной работы всех газовых приборов, которые используют данный дымоход.

Оптимальной формой для дымохода является цилиндр, кроме того, допускается овальная и квадратная форма. Но следует помнить, что у квадратных труб показатели тяги низкие. Это объясняется тем, что завихрения, образующиеся в углах, задерживают дым и вызывают образование сажи. Это может негативно отразиться на работе отопительных приборов.

Современные газовые котлы имеют достаточно высокие значения КПД, достигающие 95%. Поэтому температура образующихся газов достаточно низкая, что способствует образованию конденсата в больших количествах. Его агрессивное воздействие способствует разрушению кирпичных дымоходов. Поэтому рекомендуется не просто обкладывать трубы кирпичной кладкой, а делать гильзовку или футеровку канала.

1. При выполнении гильзовки в кирпичную шахту помещается одностенная труба из нержавеющей кислотоустойчивой стали, которая и защищает кирпич от разрушения.
2. Для футеровки канала применяется установка гибкого рукава. Данный способ используется для дымоходов, имеющих нестандартные размеры или форму.

Требования допускают выполнение дымоходов в стенах совместно с каналами вентиляции. Однако при этом следует разделить их герметичными перегородками по всей высоте. Перегородки должны быть сделаны из материала стен и иметь толщину не меньше 1,2 см.

Устройство дымоходов для настенных газовых котлов

Для вывода продуктов сгорания от настенного котла допускается установка настенного (коаксиального) дымохода. Он состоит из двух вставленных одна в другую труб, не имеющих слоя утеплителя. Такой способ устройства обеспечивает вывод продуктов сжигания и одновременно приток свежего воздуха. Расстояние от земли до выходного отверстия трубы должно составлять не менее 2 м.

Существуют современные модели газовых отопительных котлов, имеющие герметичную камеру сгорания топлива. Работа их устроена таким образом, что не требуется установка традиционных дымоходов.

Если устроить дымоход с учетом вышеизложенных требований и рекомендаций, то в процессе эксплуатации газового котла не возникнет проблем, которые потребуют срочного ремонта или даже устройства нового канала.

Для котлов с открытой камерой сгорания

Газовые котлы с атмосферной горелкой требуют дымовой трубы с хорошей тягой – продукты сгорания удаляются при движении воздуха в дымовой трубе. Поэтому они сделаны как можно проще, желательно с гладкими стенами.

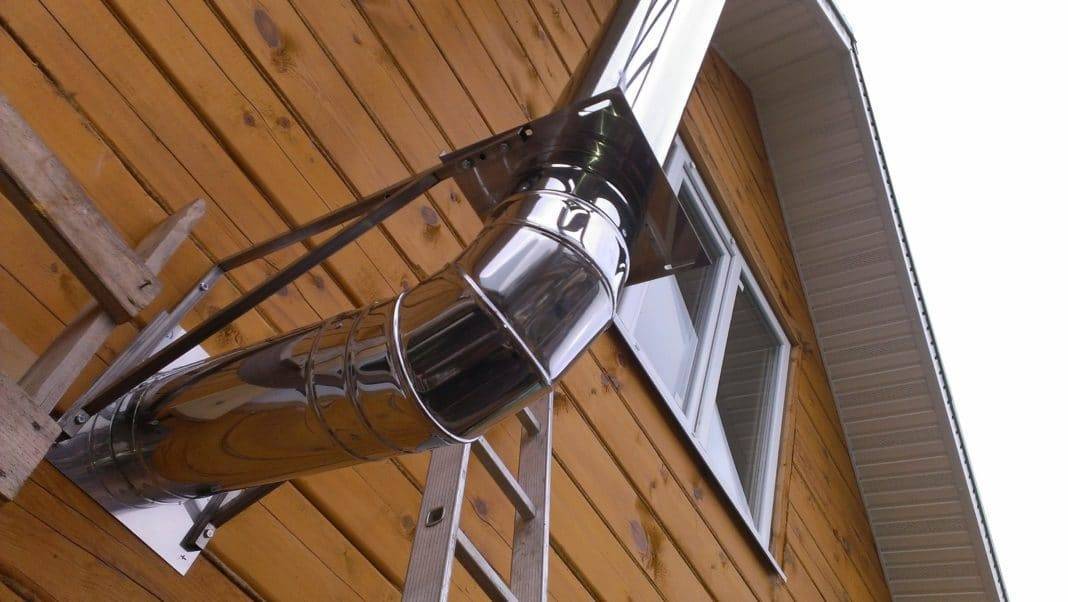

Проведите горизонтально через стену, а затем вдоль наружной стены на необходимую высоту. Этот вариант также называется наружным дымоходом.

Трубу от котла проложить вверх, минуя все потолки и крышу, и провести ее над покрытием крыши. При необходимости трубу можно проложить в стороне от стены, сделав два изгиба под углом 45°. Для этой конструкции лучше не делать изгибы на 90°.

Какой вариант лучше? Легче сделать внешнюю дымоходную трубу – с розеткой через стену

Важно правильно проходить через стену (соблюдать противопожарный зазор, если стены являются горючими). Но этот вариант требует хорошей изоляции и качественного крепления к стенам

И даже в таких условиях, как правило, возникает много конденсата. По этой причине на выходе необходимо установить тройник и конденсатоотводчик.

Если дымовые трубы проходят через крышу, то есть как минимум две сложные точки – проход через потолок первого этажа и через крышу. В этих местах устанавливаются специальные сквозные устройства. Они обеспечивают достаточную степень пожарной безопасности.

Особенности сборки металлических труб

При использовании слоистых или одностенных металлических труб происходит “конденсация” во внешней дымовой трубе газового котла. То есть вставка верхней трубы в центр нижней. Это стало возможным благодаря рифленой кромке с одной стороны.

При установке дымохода внутри здания конструкция устанавливается “сквозь дым”

В этом случае более важно, чтобы газы не попадали в помещение. Поэтому трубы поворачиваются таким образом, что верхний элемент накладывается на уже установленный

Есть и третья возможность – собрать два петлевых контура по-разному: внешний – для дыма, внутренний – для конденсата. Для такой сборки обязательно использовать бутерброды, так как только они имеют два контура. Это лучший вариант, потому что защита полная, но сборка сложная.

Дымовые трубы в шахте (коробе)

Для того чтобы связь не портила интерьер, ее часто “упаковывают” в шахту – специально построенную коробку. Внутри обычно находятся дымовая труба (или дымоходы, если работают несколько приборов), вентиляционные каналы, могут быть стояки для водоснабжения, отопления, канализации. В любом случае, дымовую трубу лучше закрыть теплоизоляцией. Если изоляция отапливаемого помещения не может быть применена на мансарде (особенно если она холодная), изоляция должна быть обязательной. Используется базальтовая вата с рабочей температурой не менее 300°C.

Особенности конструкции разных типов дымоотводов

Выбранный материал определяет срок эксплуатации и эффективность всей отопительной системы здания.

Традиционные кирпичные дымоходы отличались огромным весом, сложностью возведения эксплуатации. Кроме того, шероховатость поверхности канала создавала дополнительное сопротивление потоку и снижала тягу на 15-40% относительно сладкого металлического или керамического канала такого же сечения. Создаваемые завихрения приводили к повышенному осаждению сажи и влаги и вели к более частым прочисткам.

Каналы из нержавеющих сплавов, обильно легированных молибденом, отличаются повышенной стойкостью к кислотам конденсата.

Если такой канал поместить внутрь другого канала, а промежуток между ними заполнить огнестойким термоизолятором, то эффективность такой сэндвич- системы только возрастет. Теплоизоляция защитит воздух помещений и строительные конструкции от перегрева, а сам канал- от излишнего перепада температур, ведущего к образованию конденсата.

Такая конструкция идеально подойдет для установки снаружи здания.

Крайне нежелательно подключение нескольких источников тепла к общему дымоходу. На такое решение иногда приходится идти при устройстве отопления в уже построенных зданиях.

При новом строительстве к каждому котлу, печи или камину следует предусмотреть отдельный дымоход. Это исключит возможность образования обратной тяги.

При реконструкции традиционных кирпичных дымоходов их часто используют в качестве канала для установки современных керамических или нержавеющих дымоотводов.

Из чего изготавливают воздуховоды

В соответствии с Приложением “D” СНиП 402.1325800.2018, дымовые трубы и каналы должны быть изготовлены из негорючих материалов. Там, где вентиляционные каналы проходят через неотапливаемые помещения, требуется теплоизоляция, наружная сторона каменных каналов должна соответствовать характеристикам морозостойкости.

Из кирпича с вытяжными каналами

Кирпич в основном используется в твердотопливных котлах. Низкая температура оборудования для сжигания приводит к непрерывной конденсации водяного пара, материал разрушается, более того, воздушные каналы трудно чистить.

Установка стальных дымоходов внутри стены может быть поразительной архитектурной особенностью и решит эту проблему на десятилетия.

Из набора керамических вентиляционных труб

Керамика бывает разных форм. Например, для строительства дымоходов используются керамические трубы с температурой до 650 оС. При извлечении прибора из газового котла в частном доме такой запас прочности не требуется. В качестве изоляции обычно используется минеральная вата.

Стальные сварные или наборные воздуховоды

Для организации вентиляции газового котла в частном доме выбираются изделия из нержавеющей стали и оцинкованной стали. Сами воздуховоды могут быть круглыми или прямоугольными. Установка включает в себя не только воздуховоды, но и многочисленные автоматические устройства: фильтры, обогреватели, шумоглушители, охладители.

Вентиляционные каналы могут быть изготовлены из закатанной стальной ленты или алюминиевой фольги. Их можно сложить и собрать в любую форму для транспортировки. Единственным недостатком этих изделий является повышенное аэродинамическое сопротивление.

Коаксиальный дымоход

Это конструкция, состоящая из двух труб, вставленных друг в друга не плотно, а с небольшим зазором. Воздух в нем удаляется по противоточному принципу: газ отводится через внутреннюю трубу, свежий воздух поступает через внешнюю трубу.

Система коаксиальных трубопроводов обязательно включает в себя устройство для обработки и сбора конденсата.

Коаксиальные системы, благодаря своим характеристикам, подходят для теплогенераторов с закрытой камерой сгорания (например, газовые котлы). Кислород, необходимый для горения, поступает через внешнюю трубу, а выхлопные газы удаляются через внутреннюю трубу. Эта конструкция имеет свои преимущества:

• безопасность (отработанные газы охлаждаются холодным воздухом, циркулирующим во внешней трубе);
• входящий воздух нагревается и повышает эффективность котла;
• высокая эффективность означает, что коаксиальная конструкция более экологична, чем другие;
• может использоваться с прибором на кухне (он расположен вне помещения и не влияет на комфорт пребывания в нем);
• горизонтальная концентрическая дымоходная труба не может быть использована, если не предусмотрена принудительная тяга;
• попытаться справиться не более чем с двумя коленями;
• если есть несколько котлов, создайте для каждого отдельную дымовую трубу, перекрытие нежелательно.

Какие требования к дымоходам газовых котлов

Какими бывают дымоходы?

• кирпичными,
• из нержавеющей стали (детальнее: “Дымоходные трубы из нержавейки – классификация и монтаж”),
• коаксиальными,
• керамическими.

Устройство дымоотводов для газового котла

• переходник для соединения патрубка котла отопления с дымоходной трубой,
• трубы телескопические,
• проходной патрубок,

Эффективная работа дымоотводов

• необходимо обеспечить хорошую тягу, которая является залогом эффективности выработки тепловой энергии, образующейся в результате сгорания топлива (газа),
• правильное устройство конструкции конденсатосборника предотвращает скопление лишней влаги на стенах канала дымоудаления,
• идеальное расположение канала дымоотведения – вертикально вверх. Длина дымохода для газового котла на всех горизонтальных участках не может превышать 6 метров,
• на оголовок дымохода нельзя устанавливать дефлекторы, грибки и т.д. Подобные элементы понижают степень удаления из отопительной системы продуктов горения, и возникает большая вероятность проникновения угарного газа в помещения, в том числе и в жилые комнаты (читайте: “Устройство дымохода в частном доме”),

Установка дымоходов наружных и внутренних

• если дымоход проходит через отапливаемые помещения, то теплоизоляция не требуется,
• имеется большая вероятность проникновения угарного газа в комнаты и повышенная пожароопасность,
• для проведения установки требуется много составных элементов, а это приводит к повышению сложности работ,
• проведение ремонта затруднено.

• необходимо делать полноценную теплоизоляцию (читайте: “Утепление дымохода от газового котла, основные преимущества”),
• имеется высокий уровень эксплуатационной безопасности,
• поскольку составные элементы однотипны, работы по монтажу выполняются легко,
• проведению ремонта и утеплению дымохода ничто не препятствует.

Внутреннее устройство дымоходной системы

• в перекрытии крыши и кровельном пироге наносят соответствующую разметку, чтобы сделать отверстия под дымоотведения, для чего необходимо знать размеры дымохода для газового котла (прочитайте: “Установка дымохода на газовый котел”),
• правильность произведенных замеров проверяют несколько раз,
• вырезают проемы и делают отверстия для труб,
• отходящий от котла патрубок соединяют с переходным адаптером,
• после этого подсоединяют тройник и ревизию, монтируют лист стали,
• прикрепляют основной кронштейн,

Монтаж дымохода для твердотопливного котла

Вне зависимости от выбранного материала, конструкция любого нержавеющего дымохода состоит из следующих элементов:

• Хомут под растяжку – для надежной фиксации.
• Трубы – одна или несколько герметично соединенных между собой круглого или овального сечения.
• Раздвижной кронштейн служит для крепления дымохода к стенам или другим строительным конструкциям.
• Тройник предназначен для изменения направления дымового канала на угол 90°, используется в качестве очистного элемента, облегчает обслуживание дымохода.
• Заглушка служит для закрытия термоизоляции нижнего элемента дымохода или для закупорки неиспользуемого ответвления.
• Экран – для обеспечения защиты потолка и стен помещения в соответствии с нормами пожарной безопасности.
• Конденсатосборник – емкость, устанавливаемая в нижней части системы, причем обязательно до отопительного агрегата. В нее будет стекать влага, образующаяся в результате охлаждения пара.
• Монтажная площадка поддерживает всю систему, а также и переносит нагрузку модулей на несущую конструкцию.
• Консоль – крепеж, позволяющий закрепить трубы в строго вертикальном положении.
• Шиберная заслонка – важный элемент, который усиливает и снижает тягу (при необходимости), нагнетает воздух, что повышает силу горения и предотвращает утечку тепла.
• Ревизионное отверстие – крепится сразу над конденсатоотводом, чтобы впоследствии легко сливать ее из системы.
• Сэндвич-колено обеспечивает нужный уклон дымоотвода в сложных строениях.
• Адаптер предназначен для стыковки тепла с генерирующим аппаратом.
• Конус – элемент, завершающий дымоходный канал.

Это типовая схема дымохода для твердотопливного котла, которая может быть изменена, исходя из варианта прохода дымохода: через потолок, на чердак и крышу, или же через стену и далее вверх вдоль строения.

Сборка системы осуществляется по принципу «снизу вверх», то есть от отопительного агрегата к крыше. При этом нужно руководствоваться правилами техники противопожарной безопасности (которые мы рассмотрим ниже) и общими рекомендациями к установке согласно СНиП-91, то есть:

сборка дымохода осуществляется по «конденсату», но для предотвращения его появления стоит использовать сэндвич-дымоходы;
скреплять места соединения элементов при помощи хомутов;
под каждый отопительный агрегат следует устанавливать отдельную дымоотводную трубу;
фиксировать на стену (или на опорные конструкции) кронштейнами;
важно, чтобы площадь сечения соответствовала мощности теплогенерирующего аппарата;
предотвратить контакт канала с газовыми и электрическими коммуникационными линиями, а также размещать его на расстоянии 150-300 мм от кровли, обрешетки, перекрытий;
не допускать стыков между потолочными и стеновыми перекрытиями;
дымовые каналы стоит оборудовать не более тремя поворотами, а их радиус закругления должен соответствовать диаметру патрубка. При этом, стандарт высоты трубы варьируется в радиусе пяти метров, что может гарантировать требуемое разряжение и обеспечивать тягу;
для очистки сажи в основаниях каналов выполняются карманы, имеющие глубину в 250 мм.

Элементы комплекта из нержавеющей стали

В комплект могут войти:

1. конденсатосборник;
2. опорная площадка;
3. тройник-ревизия;
4. тройник подключения;
5. конус;
6. монтажные элементы.

Виды вентиляционных систем

Циркуляция воздуха в помещении может быть естественной или принудительной. Первая используется для котлов мощностью до 30 кВт, если производитель предусматривает такую модификацию системы.

Вторая схема устанавливается в котлах большей мощности, с обширными поверхностями нагрева, несколькими контурами циркуляции и длинными длинами дымовых газов. Такая система теплоснабжения обладает большим аэродинамическим сопротивлением в пути движения газо-воздушной смеси, которое придется преодолевать дымовым газам.

Поэтому их движение может быть обеспечено только с помощью вентилятора или вытяжного вентилятора.

Естественная

Наименее эффективная и в то же время более простая система устанавливается в одноэтажных домах небольшой площади с котлами малой мощности. Часто используется для организации воздухообмена в подвалах, чердаках, подсобных помещениях и гаражах.

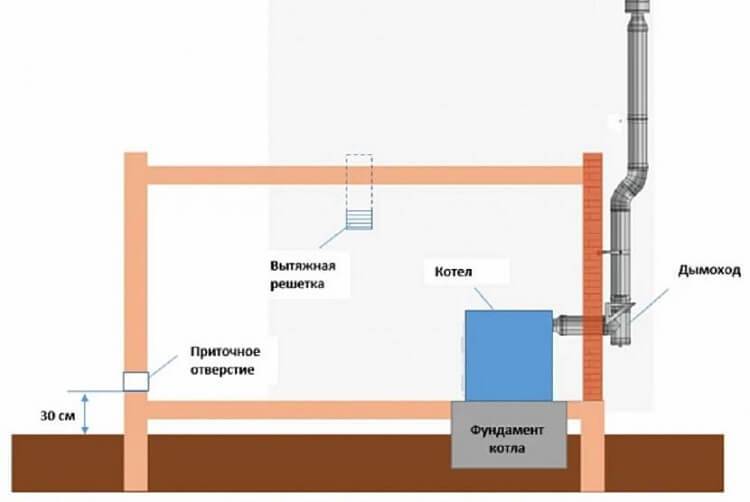

Воздушная масса в топочном помещении поступает через вентиляционные отверстия, оконные проемы, вентиляционные решетки в дверных створках, а отток воздуха осуществляется через вентиляционные каналы, расположенные над стенами или в подвесных потолках с выходом над крышей.

Профессионально спроектированная система вентиляции превращает весь объем воздуха в топочном помещении в свежий воздух. Для этого воздухозаборник и воздуховыпускное отверстие располагаются друг напротив друга.

Например, расположить котельную установку непосредственно на входе и выходном патрубке над котлом. Воздушные массы движутся снизу, проходят через весь топочный цех и достигают карниза. Окно можно разместить на любой стене.

Принудительная

Турбонагреватели или котлы с принудительной циркуляцией устанавливаются только в соответствии с рекомендациями производителя оборудования. Они изготавливаются с закрытой камерой сгорания, а воздух подается центробежными вентиляторами.

Для повышения эффективности работы котельного оборудования и его ремонта современные котлы устанавливают комбинированную систему подачи воздуха с использованием воздушных фильтров, подогревателя воздуха, для предварительного подогрева воздуха и вентиляторов.

В случае газовых котлов большей мощности устанавливается дополнительный вентилятор дымовых газов, который создает отрицательное давление в топке, таким образом заставляя дымовые газы протекать через дымовые трубы.

Инновационные бытовые котлы с закрытой камерой сгорания, работающие на газовом топливе, оснащены автоматикой с контролем погоды и системой безопасности.

Он настраивает режим работы в соответствии с температурой наружного воздуха и таким образом регулирует подачу газа. Эта функция должна быть отрегулирована в соответствии с количеством подаваемого в котел воздуха, чтобы обеспечить полное сгорание газа.

Для координации тепловых и аэродинамических процессов используются первичные датчики температуры нагрева воды и давления тяги в топочном пространстве.

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы.
В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора.
Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей.
Дымоход должен иметь вертикальную форму без уступов. По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен.
Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок.
Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения.
Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров

В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

Возвышение оголовка дымохода над поверхностью крыши

Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.

 При устройстве дымоходной системы запрещено:

• Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
• Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
• Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
• Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
• Протягивать дымоходную систему через жилые помещения.

Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.

Требования к материалу дымохода по нормам СНиП

Труба дымохода должна быть выполнена из материала, который не горит, он должен сопротивляться возгоранию при высоких температурах в течение часа.

Герметики должны быть огнестойкими и не терять своих изолирующих свойств при нагревании, тем более распадаться и открывать места для выхода дыма наружу.

Не допускается изменение диаметра трубы, расширение и сужение на всей протяжённости дымохода. Это снижает тягу и приводит к плохому горению или задымлению внутреннего пространства помещения.

Верхушка дымохода должна подниматься более конька крыши или быть ей равной по высоте. Чем дальше выход дымохода от конька, тем ниже можно сделать дымоход.

Требования к помещению, в котором располагается газовое оборудование

Подсобка, в которой планируется размещение газового котла должно быть хорошо вентилируема. Обязательно предусмотреть естественный вентиляционный отток потока воздуха. Для проветривания комнаты нужна форточка в окне. Если вытяжка принудительная, то воздухообмен происходит за счёт поступления свежих потоков из смежных помещений.

Входные двери в помещение должны распахиваться наружу по требованию техники безопасности, чтобы человек мог свободно покинуть помещение в критическом случае, а не быть придавленным дверью.

В помещении с газовыми котлами и водонагревателями не рекомендуется устанавливать выключатели и розетки. Если есть утечка газа, то может произойти возгорание от искры, полученной при соединении клемм выключателя.

Требования к дымоходам газовых котлов соответственно нормам СНиП

Конструкция дымохода котла должна выполняться строго по инструкции и особенное внимание уделяется мелочам. Она должен отвечать стандартам и требованиям, указанным в описании отопительного газового котла

Эти условия необходимы для нормального функционирования конструкции дымохода длительный промежуток времени.

При сборке и монтаже дымохода обязательным является соблюдение правил пожарной безопасности. При прохождении сквозь стену, выполненную из дерева, труба оборачивается асбестом, а изоляция вокруг выполняется из негорючего материала.

При устройстве прохождения через кирпичную или бетонную стену достаточно изолировать отверстие вокруг трубы монтажной пеной для зимних работ.

Скорость газов и отходов горения внутри дымохода должна быть не менее 15м за секунду.

Толщина труб составляет не менее полмиллиметра. Сталь более подходит для изготовления труб. Иногда в неё добавляется примесь титана для прочности. Такие материалы хорошо сопротивляются коррозии от агрессивного воздействия газов.

Чтобы легко можно было время от времени очищать дымоход газовых котлов, нужно выполнить ревизионные тройники на всём протяжении выводящей конструкции.

Каким бы сложным ни был запланирован дымовой канал, он не должен поворачивать более трёх раз, причём радиус изменения направления не может составлять размер меньше внутреннего диаметра труб.

Все соединения труб выполняют при помощи обжимных хомутов, используя при этом температурные герметики. Крепление снаружи делают кронштейнами на дюбелях или анкерах через расстояние 2 м.

Горизонтальная или вертикальная линия труб должна быть прямой, никакие изгибы не допускаются.

В случае расположения дымохода от газового котла на плоской кровле, его высота должна быть не менее полуметра выше покрытия. При расположении выхода дымового канала газового котла ближе, чем полтора метра к коньку скатной кровли, он должен выступать на полметра выше конька.

Если же выход расположен более, чем указанное расстояние, тогда верхушка дымохода должна совпадать с высотой крыши в самом её высоком месте.

Требования к соединительным частям по СНиП

Монтаж всех элементов дымового канала газового котла выполняется снизу вверх, от выхода котла.

Все нестандартные соединения труб, для которых не предусмотрены готовые фасонные элементы выполняются стальными с применением сварочной техники.

Общая протяжённость состыкованных частей не должна превышать длину 3 м для новостроек и 6 м для старых зданий.

Наклон горизонтальной трубы от котла должен быть 0,01. Уклон выполняется от котла, чтобы не было затекания образовавшегося конденсата.

Если для монтажа дымохода газовых котлов применяется чёрный металл, то его нужно обработать огнестойкими грунтовками или лаком.

После установки всего газового оборудования и монтажа дымохода соответствующими службами производится приёмка конструкции, о чём составляется акт приёмки. Эти же органы имеют право отключить вас от сети за невыполнение положенных требований до времени их исправления.

Установка коаксиального дымохода: требования

Общая протяжённость коаксиального дымохода должна быть не более 3 метров (для конденсационных котлов до 5 метров).

Фото 1. Схема сборки коаксиального дымохода для газового отопления. Указаны все основные части конструкции.

По всей протяжённости дымового канала допускается не более 2 поворотов (2 поворотных колен).

Важно! Вывод канала отведения дыма на улицу выполняют через стену. Запрещено выводить в окно или форточку!. Запрещается выводить канал дымоудаления в подъезд, на закрытый балкон или лоджию, а также на улицу, имеющую здания, представляющие архитектурную или историческую ценность, детские и лечебные учреждения

Запрещается выводить канал дымоудаления в подъезд, на закрытый балкон или лоджию, а также на улицу, имеющую здания, представляющие архитектурную или историческую ценность, детские и лечебные учреждения.

Кроме того, должны быть соблюдены общие требования, относящиеся ко всем типам дымоходов:

• Диаметр должен быть равен или больше сечения выходного патрубка котла.
• Он не должен иметь искривлений на всем своём протяжении, его сечение не должно уменьшаться.
• Канал дымоотведения должен быть газонепроницаемым, водонепроницаемым, стыки должны быть тщательно заизолированы.

Монтаж

Монтаж коаксиального дымохода не представляет особой сложности. В стандартном случае вывод осуществляется через стену, на которой смонтирован котёл.

Фото 2. Схема монтажа коаксиального дымовывода для настенного котла. Указаны необходимые отступы и диаметр труб.

В этом случае к патрубку устройства присоединяется небольшой кусок вертикального участка, затем располагается поворотное колено на 90 градусов. Далее идёт горизонтальная часть, которая выводится через отверстие в стене на улицу. Длина уличной части не менее 30 см. Заканчивается конструкция специальным оголовком.

При выводе канала дымоотведения со смещением от котла или через соседнюю стену схема несколько усложняется и требует приобретения дополнительных деталей.

Внимание! Во избежание попадания конденсата в топку котла горизонтальный участок необходимо располагать с уклоном 3 градуса в сторону улицы. Подгонка деталей коаксиального дымохода заводом-изготовителем выполняется тщательно, дополнительная герметизация соединений обычно не требуется

Подгонка деталей коаксиального дымохода заводом-изготовителем выполняется тщательно, дополнительная герметизация соединений обычно не требуется.

​

Диаметр отверстия в стене для вывода дыма на улицу выполняют на несколько сантиметров больше диаметра внешней трубы. По окончании монтажа пространство заделывают монтажной пеной.

Некоторые производители предусматривают поставку котлов с раздельными трубами для отведения дыма и подачи воздуха.

Такая конструкция расширяет возможности монтажа до трёх вариантов:

• обе трубы выводятся через одну стену;
• трубы выводятся в разные стены;
• система подачи воздуха выводится в стену, а система отведения дыма в существующий дымоход.

Третий вариант особенно актуален для многоквартирных жилых домов.

Совет. В нестандартных случаях расположения дымохода для составления схемы обратитесь к специалистам.

Разгонный участок дымовой трубы

В случае с использованием разгонного участка, подключение твердотопливного котла к дымоходу может производиться вертикально или горизонтально. Сразу после начального короткого патрубка или тройника будет идти не менее 1 метра разгонной вертикальной трубы. Она служит для того, чтобы «запускать» тягу. Далее вы можете уже устанавливать горизонтальные участки и ответвления, но не более 0,5 метра в длину.

Если на выходе из котла или печи установить сразу длинный горизонтальный участок до 0,5 метра в длину без предварительного «разгона», то можно на небольших диаметрах дымовой трубы (95-120мм) получить недостаточную тягу. К чему это приведет – писалось выше.

Вообще, расчет дымохода для твердотопливного котла производится инженерами завода на стадии проектирования котлового оборудования. А нам, как пользователям, остается только следовать заводским рекомендациям.

Что не исключает, однако, просчетов самого завода и, как следствие, наших последующих экспериментов в высотой дымохода, его диаметром и прочими характеристиками.

Пошаговая инструкция по проектированию и монтажу дымоотвода

Квалифицированные специалисты установят дымоход быстро и без ошибок, но их услуги обойдутся недешево. Для тех домашних мастеров, кто хочет проверить свои силы и обладает достаточными общестроительными и монтажными навыками, вполне реален путь самостоятельного расчета и монтажа дымоходной системы.

Подбор материалов

Кладка кирпичного дымохода доступна только опытным печникам. Для монтажа керамического дымохода потребуется устройство фундамента, да и стоит он недешево.

Для постройки дымохода своими руками опытные мастера рекомендуют остановиться на сэндвич-системе из нержавеющей стали. Такая конструкция легко монтируется, не требует специальных навыков и высокой квалификации.

Расчеты

Конструкцию необходимо тщательно рассчитать в соответствии с нормативными требованиями к системам дымоудаления. Строительный чертеж здания (вертикальный разрез) следует дополнить масштабной схемой дымохода.

Особое внимание нужно уделять места прохождения канала через стены и перекрытия- на них ни в коем случае не должен приходиться стык. Для этого комбинируют стандартные элементы метровой и половинной длины

Монтаж

Устройство внешнего дымохода для газового котла проводится в следующей последовательности:

• смонтировать на наружную стену опорную консоль,
• проделать проем в стене;
• к выходному патрубку котла присоединить горизонтальную секцию для прохода через стену, пропустив ее в проем;
• обустроить проем, закрепив в нем листы базальтовой ваты или вермикулита, за крыть проем накладными пластинами из нержавеющей стали;
• присоединить к выводной трубе тройник с ревизией и отверстием для слива конденсата, тройник должен надежно опираться на консоль;
• одну за другой присоединять вертикальные секции, крепя каждую из них хомутами на кронштейнах к стене (в регионах со слабыми ветрами допускается крепить каждую вторую секцию);
• установить на последнюю секцию зонтичный дефлектор, закрепить его саморезами или термостойким герметиком.

Монтаж внутридомового дымохода отличается некоторыми деталями:

• разметить и проделать проемы в перекрытиях и кровле;
• присоединить к выходному патрубку котла тройник с ревизией, оперев его на закрепленную на стене (или на полу) опорную консоль;
• наращивать вертикальные секции, закрепляя их хомутами к стене (при возможности) либо к перекрытиям;
• при прохождении перекрытий устанавливать нижний щиток, устраивать термоизоляцию, закрывать ее верхним щитком;
• при прохождении кровли закрепить секцию хомутом к стропильной системе или обрешетке, установить защитный фартук из термостойкой резины;
• установить на последнюю секцию зонтичный дефлектор, закрепить его саморезами или термостойким герметиком.

Монтаж дымохода для газового котла

При установке секций следует соблюдать осторожность и следить за тем, чтобы базальтовая вата не попала во внутренний канал дымохода
