Чугунная печь камин с водяным контуром в доме

Выбираем печь-камин длительного горения для дачи

Как уже говорилось выше, сегодня можно купить готовую чугунную или стальную конструкцию печи – камина длительного горения для дачи, которую не составит много трудов установить в доме.

Дровяная печь длительного горения

Давайте остановимся на основных критериях выбора и рассмотрим моменты, на которые следует обратить внимание при покупке

Вид топлива.

Это один из ключевых моментов, от которых зависит эффективность прибора. Не все сырье предназначено для длительного горения. Дрова максимальную производительность отдают при быстром сгорании. А вот торфяные брикеты способно отдавать тепло длительное время, поддерживая нужную температуру.

Материал котла.

Важный параметр, который влияет на длительность горения и эффективность теплоотдачи. Сегодня на рынке представлены изделия из стали, чугуна, керамики. Для отопления дровами больше подойдут чугунные конструкции.

Выбор материала печи во многом зависит от бюджета. Керамические модели стоят не мало, но при этом ничуть не превосходят по характеристикам чугунные или металлические.

Мощность печи. Этот параметр зависит от объема загрузочной камеры, поэтому при выборе обращайте на ее размеры. Чем она больше, тем дольше котел может гореть с одной загрузки. Это обеспечивает и комфорт эксплуатации, ведь тогда не придется каждые 2-3 часа подбрасывать новые поленья в топку.
Вес конструкции.

Этот критерий важен при установке. Чугунный камин почти на 20% будет тяжелее стального. Поэтому если у вас нет необходимости укрепить пол, то лучше отдать предпочтение более легкой печи из стали.

Цена изделия. Это, конечно, весьма условный параметр. Но если вы печь-камин будете использовать в качестве основного источника отопления, то не стоит экономить.
Самодельная конструкция

Чугунная печь камин на дровах продолжительного горения является наиболее оптимальным решением для отопления небольшого дома, представляя что-то среднее между дорогим ТТ котлом и обычной печью.

Такая конструкция позволит эффективно отапливать дом, затрачивая для этого минимум усилий и сырья. Кроме того, современная модель такого камина станет декоративной изюминкой в интерьере и позволит создать атмосферу домашнего уюта.

Для правильной и продолжительной работы, ее необходимо очищать от золы, не забывая и про дымоход.

Разновидности печей-каминов

На отечественном рынке представлено множество фирм, производящих данный вид отопительного оборудования. Существует ряд моделей:

Обычные одноконтурные, простые в эксплуатации, без электрических механизмов, с функцией ограничивающейся только обогревом помещения, но оснащенные обзорным окном для наблюдения за пламенем,
Сложные по структуре, но удобные в быту агрегаты с пультом управления, двухконтурные с возможностью подключения водоснабжения для подачи горячей воды,
С наличием различных модификаций, варочных поверхностей для чайника или полноценной готовки пищи.

Рейтинг фирм производителей печей-каминов
Зарубежные производители	Отечественные производители
Название	Страна	Название
EdilKamin	Италия	Экокамин
ABX	Чехия	Ангара
Kratki	Польша	Мета
Romotop	Чехия	Березка
Palazetti Marilyn	Италия
Hark	Германия
La Nordika	Италия
Hoxter	Чехия
Ferlux	Испания
Thorma	Германия

Как выбрать и на что обратить внимание?

Какие качества должны присутствовать у отопительного оборудования, чтобы стать надежным источником тепла:

Мощность. Изменяется с размерами топки и габаритами печи. В среднем, для помещения площадью 10 м² требуется 1кВт мощности.
Габариты. Должны вписываться в помещение для установки.
Объем теплоносителя. Складывается из объема труб и радиаторов, зависит от общей протяженности системы и количества батарей. К полученному значению прибавляется еще 10%.
Сечение дымохода. Показатель важен для подбора подходящих элементов конструкции.
Дополнительные опции. Приготовления и подогрев продуктов, легкая очистка стекла, не нагревающиеся ручки и другие удобные в эксплуатации мелочи.

Установка водяного камина своими руками

Перед тем, как начать установку такой печки, надо проверить, соответствует ли дымовой канал нужным размерам, подать воздух к месту установки камина, залить цементную стяжку на 10-15 см.

Камин можно сложить из кирпичей, учитывая то, что стенки должны быть двойными (внешняя должна быть выполнена из кирпича, а внутренняя — из металла).
Кирпич должен быть отобран по высоте, ширине и цвету. Их поверхность не должна иметь неровностей, трещин, шероховатостей.
Это должен быть самый лучший материал из представленных вариантов. Между стенками ставят змеевик.
Владея навыками сварки, можно выполнить работу из металлических листов.

Ознакомившись с подробной инструкцией, нужно заложить прочный фундамент будущего отопительного изделия. Его укрепляют железобетонным слоем, который укладывается по всему периметру вдоль внешних стен. Бетон заливается в деревянную форму будущей печи.

Сердцевиной изделия является теплообменник – его присоединяют к системе водяного отопления

Обратите внимание на то, что для установки системы дымоотвода применяют только гладкую сторону кирпича.

Взвесив на свои плечи установку такого оборудования, знайте, что такая работа требует немалых усилий и навыков, соблюдения всех правил и норм, занимает много времени. Также такой вид установки практически не поддается переделкам.

Если вы не имеете навыков по установке подобных конструкций, лучше обратиться к мастерам своего дела либо приобрести металлический камин с подробной инструкцией по монтажу. Перед покупкой почитайте отзывы о каминах с контуром отопления.

Как выбрать камин с водяной рубашкой

Выбор подходящего камина с встроенным водяным контуром, задача не из легких. При подборе подходящего оборудования, учитывают несколько важных факторов и характеристик каминной топки:

Принцип работы – камины на дровах с водяным контуром, выпускаются длительного и обычного горения. Классические версии, малоэффективны. Дрова в топке сгорают за 2-3 часа. Твердотопливный отопительный камин длительного горения с водяным контуром, работает от 4 до 6 часов от одной закладки дров.

Материал топочной камеры – камины производят из стали и чугуна:

Металлический камин, изготовленный из конструкционной или нержавеющей стали, быстро прогревается и начинает отдавать тепло, но также быстро остывает. Преимущество – небольшой вес изделия, не более 100 кг и относительно небольшая стоимость. Срок службы 12-15 лет.

Чугунный камин, хорошо аккумулирует тепло. После затухания пламени, еще несколько часов поддерживает нагрев теплоносителя. Чугунную конструкцию отличает большой вес топки. Стоят чугунные камины дорого, что объясняется особенностями производства. Срок службы не менее 30 лет.

Помимо принципа работы и материала камина, при подборе учитывают еще два параметра: необходимую мощность и производителя.

Как рассчитать мощность камина

Сложность расчетов мощности камина с водяным контуром обогрева, заключается в том, что производитель указывает в технической документации сразу два значения. Приводятся параметры общей производительности и мощности самого теплообменника.

Первое значение указывает на то, какую площадь камин сможет прогреть, используя комбинированный принцип нагрева. Вторым коэффициентом (мощностью теплообменника), обозначают количество тепла, поступаемого в радиаторы отопления.

Методика расчетов, принимая во внимание указанные параметры, следующая:

Вычисления по общей мощности – расчеты проводят по формуле 1 кВт = 10 м². Соответственно, для дома на 110 м², подойдет 11 кВт камин. Но, приведенные расчеты действительны, только если планируется топить постоянно. Если такой возможности нет, подбирают камин в 1,2-1,5 раза мощнее.

Вычисления по теплообменнику – второй указанный коэффициент мощности, это производительность теплообменника. Камины работают по принципу комбинированного нагрева. В комнате, где установлена каминная топка, будет тепло за счет конвекционного нагрева. Помещение не нуждается в радиаторах. От общих размеров отапливаемых помещений, отнимают площадь комнаты с камином.Подбирают коэффициент производительности теплообменника по формуле 1 кВт = 10 м². Если планируется водяное отопление от камина с естественной циркуляцией, добавляют запас мощности в пределах 10%.

Объем теплообменника в камине должен быть достаточным, чтобы обеспечить равномерный прогрев теплоносителя. В технической документации указываются допустимые границы значений.

Чтобы определить, насколько выбранный камин соответствует данному параметру, подсчитывают общий объем теплоносителя в системе отопления здания. Рабочие параметры теплообменника, указанные в документации, должны на 10% превышать характеристики радиаторной системы.

Для удобства и облегчения подбора подходящего камина с водяным контуром, разработаны специальные онлайн калькуляторы. После ввода необходимых значений, программа самостоятельно подберет оптимальный вариант.

Производители каминов с водяной рубашкой

Камины с встроенным контуром, разрабатывают несколько российских и зарубежных заводов. Благодаря популярности, постоянно внедряются новые решения. Камины выпускаются в классическом и современном исполнении. Имеют красивое оформление и высокую теплоотдачу.

Особой благосклонностью потребителя, что показывает неизменный спрос на продукцию, пользуются следующие модели (для удобства список распределен по территориальному признаку):

Российские камины:
- МЕТА Ангара Аква,
Везувий ПК-01,

ЭкоКамин Бавария,

Бранденбург Призма,

Metafire ВАРТА АКВА.

Итальянские камины:

La Nordica Termo Isotta,

EdilKamin Warm CS.

Бельгия: EFEL Harmony III.

Немецкие камины:

Spartherm,

Shmid.

Сербские камины: MBS Thermo Vesta plus.

Швеция: Keddy K 836.

Французские камины: Chazelles.

Чешские камины:

Romotop TALA 11 и Romotop Granada,

ABX Belt 10 Аква.

При выборе, стоимость камина зачастую имеет решающее значение. Цены на продукцию имеют разбежку от 80 до 500 тыс. руб., в зависимости от производителя, функциональных возможностей, мощности и предназначения.

Цены на российские камины, находятся в бюджетном сегменте. МЕТА Ангара Аква, продается, начиная от 40 тыс. руб., а Бранденбург Призма от 34 тыс. руб. Европейские аналоги, стоят в 3-4 раза дороже.

Устройство камина

Камин, к которому подключается водяной контур, в своей конструкции имеет ряд особенностей. Поскольку он должен нагревать воду, внутри помещается металлический теплообменник. Внутри него вода циркулирует, ее температура повышается под воздействием горения топлива. Теплообменник производится в виде змеевика либо лабиринта.

Установка аккумулятором дает возможность проводить отбор теплоносителя по мере необходимости. Кроме того это позволяет подключить систему к водопроводу для организации горячего водоснабжения.

Монтаж резервуара внутри камина станет причиной неоправданного увеличения габаритов последнего. Обычно установка аккумулятора производится непосредственно при выходе трубопроводы из теплообменника. Сам бак стоит рядом с камином. Чтобы металл теплообменника не разрушался под воздействием открытого пламени, он помещается между двумя стенками камина. Другой вариант – погружение змеевика в полость камина, которая заполняется водой. Такая конструкция носит название водяная рубашка. Она подходит для монтажа системы для обогрева небольших коттеджей.

Как совместить автономность и неповторимый уют дома с камином?

Чугунная печь-камин с водяным контуром

Ответ на этот вопрос заключается в симбиозе двух источников тепловой энергии в одной системе отопления. В ветку «печь – тепловые регистры (батареи)» монтируется электрический котел. Так же, как альтернатива электрическому котлу, возможен монтаж электрического теплого пола. Для экономии капитала рекомендуется установка двухтарифного электрического счетчика. То есть днем источником энергии является камин, ночью электричество, посредством котла или теплого пола. Другие варианты совмещения источников тепла нерациональны и требуют больших затрат топлива, следовательно, и финансов. Например, при наличии отдельной котельной, существует возможность установки твердотопливного, дизельного или работающего на сжиженном (баллонном) газе котла. Установка и эксплуатация любого из этих котлов потребует:

внушительных финансовых вложений;
дополнительного топлива;
ручного труда.

Да и приобретение камина с водяным контуром – это нецелесообразная трата средств. В случае крайней необходимости, разумно купить печь-камин без водяной рубашки или возвести полноценный каменный камин. Систему отопления же запитать на твердотопливный котел

Стоит обратить внимание на тот факт, что стоимость надежной, безопасной, качественной чугунной печи-камина может быть ровна или превышать стоимость твердотопливного котла. Цена самой простой модели камина варьируется от 25000 до 40000 руб

Цена зарубежных, сложных по конструкции каминов, от 180000 до 800000 руб. Но сказочная атмосфера пылающего в камине огня, при неограниченных финансовых возможностях, заставляет забыть о финансах. Исходя из вышеописанного, при отсутствии возможности проведения природного газа, симбиоз камина и электрического отопления является наиболее рациональным и экономичным видом отопления для желающих скоротать долгие зимние вечера перед игрой живого пламени.

Плюсы и минусы металлического камина с водяным контуром

К несомненным преимуществам относятся:

Легкий вес, не требует возведения бетонного основания (фундамента),
Возможность эксплуатации без электричества (у многочисленного ряда моделей отсутствуют электрические механизмы),
Разнообразие внешнего вида котлов способно украсить любой интерьер,
Отдельные модели оборудованы варочной поверхностью,
Создание неподражаемой атмосферы безопасной огненной стихии,
Возможность возведения портала из кирпича (ниша, куда помещается печь),
Теплоносителем является вода или незамерзающая жидкость. Водный вариант теплоносителя более доступен, но при разморозке системы последствия непредсказуемые.

Недостатками этого вида печей являются:

Представители категории, массой от 400 до 900 кг., установка которых требует возведения бетонного основания. Деревянный пол и деревянные перекрытия не выдержат такой нагрузки,
Необходимость проведения противопожарных мероприятий,
Остановка циркуляции теплоносителя неминуемо приведет к взрыву печки, так же при отсутствии группы безопасности, требуется постоянный контроль за температурой теплоносителя,
Отсутствие автономности работы (при эксплуатации, минимум 2 раза в день докладываются дрова),
КПД от 75 до 85%,
Данный вид оборудования не позволяет отапливать большие объемы площади без чрезмерной траты топлива и приобретения многочисленных дополнительных устройств.

Установка камина

Чтобы печь начала отапливать помещение, нужно присоединить её к системе обогрева. Для этого применяются специальные инструменты и материалы:

Подставка для установки камина.
Бак расширения.
Труба из меди, чтобы присоединить конструкцию.
Контролёр, чтобы управлять процессом обогрева.
Термическая защита – датчик, который оберегает печь от закипания. То есть, при достижении температуры воды в 90˚С, вода перебрасывается в контур.
Клапан от подрыва. Иными словами, это защита печи от того, что чрезмерно повышается давление.
Соединительные элементы: вентили с муфтами, санитарные технические соединения, которые применяются во время монтажа.
Теплообменник, если форма присоединения является открытой.

Обзор популярных печей-каминов с водяным контуром

Разновидности печей-каминов по дизайнерским характеристикам

Современные изготовители выпускают водяные камины для отопления маленьких домов и габаритных помещений. Потребители отдают предпочтение нескольким вариантам:

Koza/K6, Kratki. Компактный отопительный агрегат для небольшого дома с регулировкой интенсивности пламени. Мощность составляет 8 кВт, топка выполняется из чугуна.
Бавария Три стекла, ЭкоКамин. Печка с оригинальным дизайном застекленной с трех сторон стальной топки. Дымоход подключается сверху и сзади. Отопитель с режимом вторичного дожига способен греть помещение около 6 часов.

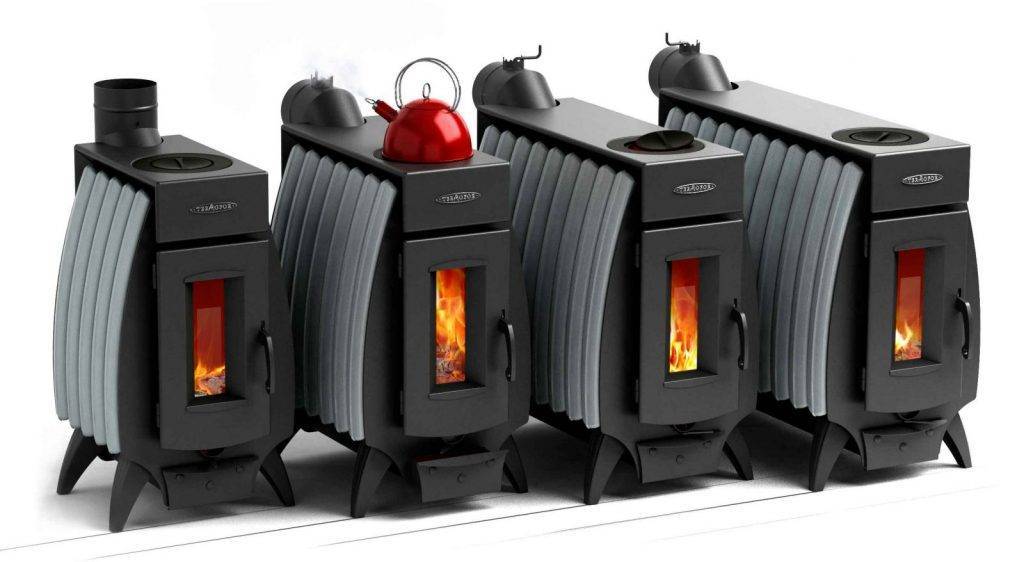

Профессор Бутаков, Термофор. Выпускается с дверкой из стали, чугуна с окошком и экранированной системы труб конвекции. Подходит для оснащения склада, ангара на 1000 квадратов. КПД составляет 80 % за счет направления воздуха в камеру дожига специальными жиклерами.
Happy Red, MBS. Стильный камин для помещения на 45 м2. Изготовлен из стали и чугуна каркасным способом. Топка обрамлена шамотом, сглаживание температурной разницы осуществляется отбойником из вермикулита. КПД – 82 %.
ПК-01, Везувий. Модель с варочной панелью обогреет дом на 150 квадратов. Топка разогревается электровентилятором, отдача тепла при длительном горении – 5 часов. интенсивность горения регулируется поддувальной створкой.
Lava, Guca. Чугунное устройство с площадью отопления 89 м2 оснащено двумя регуляторами – в топке и зольнике. Дымоход подсоединяется на задней или боковой части.

Все печи-камины отличаются безопасностью, оснащаются инструкцией по эксплуатации.

Как соорудить дома водяную печь?

Есть три способа провести печное отопление с водяным контуром своими руками:
купить стальную печь у производителя, услуги которого включают установку системы;
нанять мастера – специалист подберет материал, сделает устройство, выложит печь и установит котел;
сделать самостоятельно.

Как сделать такую печь самостоятельно

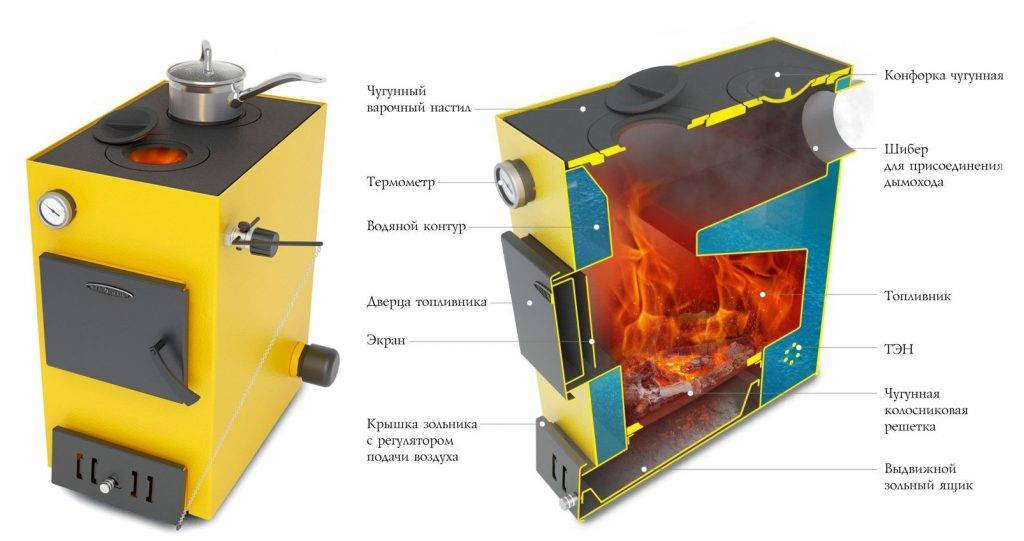

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

Водяное отопление от печи на дровах – схема

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника – это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит.. Чертежи регистра выполните в соответствии с размерами печи дома

Планировка комнат дома и расположение мебели тоже нужно учитывать. Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать

Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно

Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

Регистр из гладких труб – чертеж

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

Теплообменник из чугунной батареи

Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
Устанавливается корпус – обычно он состоит из двух емкостей, соединенных между собой трубами.
К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.

3 Печи длительного горения с водяным контуром

Отопительные печи длительного горения с водяным контуром будут оптимальным вариантом отопления для дома, если нет возможности подвести к нему газ, а электроотопление слишком дорого.

Такие отопительные устройства позволяют не только увеличить интервал между загрузками топлива, но и дают возможность обогрева сразу нескольких комнат или всего дома.

Отопительные печи с водяным контуром — универсальные приборы для обогрева помещений, совмещающие в себе функции котла и титана. Эти печи являются оптимальным выбором для обогрева загородных домов и дач.

В отопительных печах с водяным контуром теплообменник встроен в канал дымохода или в топку. Некоторые виды печей функционируют в режиме циркуляции горячего пара, что недоступно в стандартной системе циркуляции горячей воды.

Такая конструкция призвана решать проблемы с обеспечением теплом в домах, которые нуждаются в автономном отоплении. Из-за того, что вода активно циркулирует в различных теплообменных системах, например, в радиаторах, могут отапливаться сразу несколько комнат.

В результате отоплением обеспечивается весь дом. К тому же использование печи с водяным отоплением позволяет существенно сэкономить на дровах, а помещение прогревается очень быстро.

Стоит помнить, что если в сильные морозы вы не будете протапливать эту печь, то велика вероятность замерзания теплоносителя, причем это может произойти очень быстро.

А потому если в доме с такой конструкцией никто не проживает на постоянной основе, специалисты советуют добавлять в дистиллированную воду особые присадки. Благодаря им система замерзать не будет.

Такие отопительные печи могут различаться по материалу изготовления. Так они могут быть:

металлическими – стальными или чугунными;
кирпичными;
комбинированными — когда за основу используется готовая металлическая топка с теплообменником для водяного контура, а внешний корпус выкладывается из кирпича.

3.1 Преимущества и недостатки печей с водяным отоплением

Основные преимущества:

Доступное топливо. В случае необходимости дрова можно собрать на своем загородном участке.
Небольшие размеры.
Простота в эксплуатации и обслуживании.
Дрова считаются экологически чистым сырьем, не способным причинить вред человеческому организму. При их сжигании вырабатывается и выбрасывается в окружающую среду минимальное количество вредных веществ.
Относительная автономность. При отсутствии электричества конструкция с водяным отоплением будет долго греть помещение своим раскаленным корпусом.
Для изготовления дровяной печи применяют материалы, которые отличаются повышенной прочностью. Это позволяет конструкции служить очень долго, практически не подвергаясь ремонту.
Кроме того, у такой конструкции для дома может присутствовать варочная поверхность, на которой легко приготовить любое блюдо. Нагревается она от прямого горящего пламени.

Недостатки печей с водяным отоплением:

Низкий КПД. Такая конструкция по своей эффективности будет уступать дизельным и газовым котлам.
Ручное управление. Отсутствует автоматическая настройка подачи горючего и поддержание нормального контроля его работы.

При покупке печи с водяным контуром необходимо обратить внимание на мощность печи и количество дополнительных киловатт от теплообменником. Например, для 25 куб

м. помещения требуется печь мощностью 1 кВт.

3.2 Аналоги печей с водяным контуром

Твердотопливные котлы с водяным контуром— использование комбинированного или твердотопливного котла дает возможность отапливать помещение с площадью до 170 кв. м. Работает котел на дровах или на электричестве. Изготавливаются из крепкой стали. Оборудованы встроенным электрическим блоком.

Камины с водяным контуром и плитой/духовкой. Твердотопливные термокамины имеют возможность подключения к солнечным коллекторам и другим системам отопления. Устройство, сочетающее качества традиционного камина и функциональные свойства твердотопливного котла. Предназначены для нагрева воды с помощью циркуляционных насосов во всех видах отопительных систем.
