Печь Бубафоня: конструкция, принцип действия, достоинства и недостатки

Качество топлива

Немаловажным, остаётся понимание того, что сжигание сырых дров, если и оказывается технологически возможным, имеет сильно заниженную калорийную ценность. Исходя из понятия удельной массовой теплотворности дров, при доступной обывателю влажности в 25 – 30%, мы получим всем известные 3.6 – 3.3 кВт. При влажности в 50 – 70%, этот показатель снизится до 1.9 – 0.8 кВт, что меньше вдвое, как минимум. Поэтому вероятно, что лучше стоит заняться вопросом сухих дров, чем добиваться невозможного от влажных. Последнее, вопрос применения такой печи. Поскольку разогрев происходит далеко не мгновенно и быстро потушить её тоже не просто, использовать в гараже её неудобно. К месту она придётся в производственном помещении или теплице, где к тому же, для неё найдётся топливо, в виде растительных отходов, опилок и прочего мусора.

Сильные и слабые стороны Бубафони

Пиролизная печка обладает целым рядом положительных качеств:

  • Простота конструкции. Имея навыки сварочных работ и опыт работы с металлом, соорудить печку не составит большого труда.
  • Универсализм. Бубафоня очень неприхотлива в плане топлива: в нее можно бросать дрова, уголь, опилки, щепки и другие виды древесных отходов. Также печка хорошо справляется с пеллетами – недорогими экологичными гранулами.
  • Длительность работы. Время перегорания одной закладки дров – почти сутки: на протяжении этого времени печь исправно выделяет тепло. Этот показатель может меняться в зависимости от модификации прибора, объема его топки, скорости циркуляции кислорода и пр.

Следует также упомянуть об основных недостатках Бубафони:

  • Невысокий КПД. Причиной этого является неравномерный нагрев корпуса прибора при достаточно низкой теплоотдаче. Более «продвинутые» пиролизные печи в этом плане на порядок эффективнее: их КПД нередко превышает 90%.
  • Неудобная чистка. Как такового зольника в конструкции не имеется, поэтому остатки продуктов горения извлекают через верх. Некоторые модификации печи оснащаются внизу дверкой, облегчающую процедуру уборки пепла и золы.
  • Низкая эстетичность. Внешний вид Бубафони вряд ли можно назвать красивым, поэтому ее в основном применяют для обогрева подсобных помещений.

Конструкция печи и ее элементы

Печь на опилках долгого горения

Из чего состоит котел длительного горения «Бубафоня»?

  • Топливный бак, где непосредственно сжигается топливо.
  • Дымоход.
  • Прижимной груз.
  • Съемная крышка.

Принцип работы такого котла заключается в том, что уложенные в него дрова или другой вид топлива горят сверху. При этом на них давит груз, который постепенно смещается ко дну устройства. Как только закладка топлива кончится, груз достигает металлического дна. Остается только зола.

Все известно, что горение поддерживается за счет кислорода. Так вот в прижимном грузе делается отверстие, и устанавливается труба, через которую свежий воздух будет поступать в зону, где горит пламя. Вся конструкция должна быть герметичной, а единственный выход — это дымоход. Но тут возникает вопрос, как из зоны горения дым выходит наружу? Между прижимным грузом и стенками печи остается небольшой зазор, который и является тем самым выходом.

Как сделать котел своими руками

Сразу оговоримся, что котел длительного горения Бубафоня изготавливается только из металлических деталей. Поэтому, когда встает вопрос его создания своими руками, необходимо иметь навыки работы с болгаркой и сварочным аппаратом. Другого варианта соединения узлов и деталей печи нет.

Как самый простой вариант топливного бака может использоваться обычная металлическая бочка объемом 200 л. Чтобы сделать из нее котел, необходимо верхнюю часть отрезать по линии контура, для чего потребуется болгарка

Самое важное — правильно сделать разметку, по которой будет выполняться разрез. Небольшого отступления от верхней крышки будет достаточно. Теперь в отрезанной крыше посередине делается сквозное отверстие диаметром 100 мм

В самой бочке сбоку делается точно такое же отверстие под дымоход. Крышка убирается в сторону, поскольку понадобится она чуть позже

Теперь в отрезанной крыше посередине делается сквозное отверстие диаметром 100 мм. В самой бочке сбоку делается точно такое же отверстие под дымоход. Крышка убирается в сторону, поскольку понадобится она чуть позже.

Печи бубафоня делаем сами

Теперь переходим к изготовлению прижимного груза. Для этого необходимо листовое железо толщиной не менее 4 мм, труба диаметром 100 мм и длиной выше металлической бочки на 30–50 см, а также несколько швеллеров. Они будут приварены к грузу для создания веса и небольшого зазора между дровами и самим грузом. То есть будет создана зона горения топлива.

Из металлического листа вырезается круг, диаметр которого должен быть чуть меньше диаметра бочки. В нем посередине делается отверстие диаметром 100 мм. Тут же крест-накрест привариваются куски швеллеров.

Обычно четырех кусков швеллера бывает достаточно. Если вы считаете, что вес груза маловат, то можно количество швеллеров увеличить.

Теперь переворачиваем металлический блин с фиксированными к нему швеллерами и с противоположной стороны привариваем трубу диаметром 100 мм. Прижимной груз готов. После этого необходимо к боковому отверстию бочки приварить небольшой патрубок того же диаметра, что и само отверстие. Длина патрубка может быть в пределах 15–20 см.

Собираем котел Бубафоня

Сборка котла

Чтобы собрать всю конструкцию печи в единый прибор, необходимо сначала сделать закладку топлива. Если вы используете дрова, то нужно укладывать их таким образом, чтобы между ними оставалось как можно меньшее пространство. Плотность укладки — залог длительного горения. Но в случае с дровами пространство все равно остается, так что это не самый лучший вид топлива в данном случае.

А вот опилки — идеальный вариант

Единственное, на что необходимо обратить внимание — это их трамбовка. Опилки нужно укладывать послойно и каждый слой плотно трамбовать. Затем поджигается их верхний слой, и выжидается время, чтобы топливо немного прогорело

После этого сверху устанавливается прижимной груз, а поверх него — крышка. Последний элемент должен плотно прилегать к краям котла, чтобы через стык в помещение не проходил дым

Затем поджигается их верхний слой, и выжидается время, чтобы топливо немного прогорело. После этого сверху устанавливается прижимной груз, а поверх него — крышка. Последний элемент должен плотно прилегать к краям котла, чтобы через стык в помещение не проходил дым.

Конечно, перед тем как зажечь топливо, нужно установить дымоход и вывести его за пределы постройки.

Печь Бубафоня на масляной отработке

Это был пример простейшей конструкции Бубафони, и она имеет массу модификаций. В первую очередь это касается переделок, облегчающих пользование и обслуживание. Из самых простых, можно перечислить такие, как врезку дверок и устройство зольника. Материалов понадобится минимум, зато не придётся доставать золу из глубины топки, или переворачивают всю печь, вытрушивая её. Простой зольник, можно изготовить из отрезка арматуры или проволоки толщиной 5 – 6 мм и куска железа. К металлическому диску с загнутыми вверх краями, размером, равным внутреннему диаметру топки, по центру приваривается прут. Эта элементарная конструкция опускается на дно. Теперь за прут, можно поднять всю золу со дна.

Можно устроить водяную рубашку, но такая доработка, будет иметь смысл при, увеличенных габаритах. При определённой доработке поршня, такая печь может работать, даже на опилках. В данном случае, придётся иметь две “пятки”, либо пользоваться одним видом топлива. Существуют варианты перевода, на отопление масляной отработкой. В данном случае можно добиться значительного прироста производительности, однако переделка довольно сложная, из-за массы тонкостей и потребует немало времени на отладку. Также, масляные печи весьма пожароопасны. Попадание воды в масло или в область его сгорания, чревато взрывообразной вспышкой, мелкодисперсной масляной взвеси. Взрыв масляной печи.

Изготовление печи

Перейдем к пошаговой технологии создания бубафони. В качестве основы вы можете использовать либо старый баллон из-под сжиженного газа, либо металлическую бочку. В первом случае объем емкости стандартно составляет 40 литров, поэтому печка получается довольно маленькой — время ее работы на одной закладке дров будет составлять около восьми часов.

Если вам нужно более мощное оборудование, то берите в качестве основы бочку объемом около 200 литров. Конечно, она менее презентабельно выглядит, зато может бесперебойно работать вплоть до двух суток, не нуждаясь в вашем участии. Кроме того, если для вас очень важен внешний вид конструкции, вы можете в конце изготовления обложить каким-нибудь теплоемким материалом — например, красивыми камнями. Или, как вариант, обустройте вокруг печи кирпичную кладку. Оба варианта оформления хороши еще и тем, что снизят вероятность ожогов. Да еще и отдача тепла будет дольше, мягче и лучше.

Пошаговое описание

После этой операции баллон готов к дальнейшим свершениям. Не вздумайте пренебрегать очисткой, так как в таком случае малейшая искра может вызвать возгорание.

Принимаемся за основные работы.

  1. Отрежьте верхний сегмент баллона. Не выбрасывайте ее, так как впоследствии она преобразуется в крышку.
  2. По периметру среза на корпусе приварите полосу, вырезанную из стального листа. Такой бортик поможет надежно удерживать крышку на основной части, не давая возможности сдвинуться.
  3. Делаем «поршень». Возьмите стальной лист, толщина которого должна составлять 3–4 миллиметра. Вырежьте из этого материала круг таким образом, чтобы его диаметр был немного меньше, чем внутренний диаметр корпуса печки. В центре детали проделайте отверстие, диаметр которого должен составлять около 10 сантиметров. К нему с помощью сварочного аппарата присоедините трубу воздуховода. Она должна быть такой длины, чтобы возвышалась над верхним краем печки на 20 сантиметров.
  4. Теперь на нижнюю часть стального круга приварите шесть лопастей, тоже сделанных из металла. Это необходимо для будущего равномерного прогорания топлива.
  5. С «поршнем» разобрались, переходим к основной части печи. В нижнем сегменте корпуса вырежьте прямоугольное отверстие, куда затем будет установлена дверца. Работа производится с помощью болгарской пилы.
  6. Теперь сделайте саму дверцу. Собственно, для этого можно взять тот же кусок, который только что был вырезан, обшить его по периметру асбестовым шнуром для плотного прилегания к корпусу, приварить петли и петлю для задвижки.
  7. Готовую дверцу приварите петлями к корпусу в соответствующем месте. С противоположной стороны установите задвижку.
  8. Далее работаем с крышкой. Сделайте в ней отверстие, необходимое для отвода продуктов сгорания. Диаметр должен составлять от 10 до 15 сантиметров. Такой же показатель должен быть и у трубы, которая устанавливается в это отверстие и приваривается. К ней подсоединяется еще один сегмент под углом 90 градусов. Таким образом, вы получаете колено дымохода.
  9. Теперь соберите все вместе: установите «поршень» внутрь конструкции и приделайте крышку. Так печь выглядит в готовом виде. После этого можно сделать растопку так, как об этом рассказывалось выше.

Водяная рубашка

Создание водяной рубашки не составляет особых сложностей. Вам понадобится металлическая емкость, диаметр которой больше диаметра уже готовой печи. Поместите бубафоню в этот цилиндр. Открытые участки заварите, а по бокам проделайте отверстия для подведения входной и выходной отопительной трубы.

Затем туда ввариваются соответствующие патрубки. В принципе, разместить такую водяную рубашку можно не только на корпусе, но и на дымоходной трубе, поскольку там нагрев будет идти столь же интенсивно. Принцип действия конструкции крайне прост. Вода будет подаваться в «рубашку», там сразу нагреваться от печи и выходить в отопительную магистраль.

Собственно, на этом изготовление бубафони можно считать завершенным. При установке печи не забывайте о технике пожаробезопасности. Если вы планируете разместить оборудование в деревянной постройке, то ее нужно предварительно подготовить.

Для этого возьмите несколько асбестовых листов и закройте ими стены, а также предметы обстановки, которые будут располагаться в непосредственной от печи близости. Что касается пола, его можно залить бетонной стяжкой или просто положить толстый металлический лист на то место, где будет стоять бубафоня. Если вам важен эстетический аспект, то можете произвести отделку этих участков с помощью керамической плитки — она вполне достойно выглядит и выдерживает воздействие высоких температур.

Как сделать печь Бубафоня своими руками

Весь процесс сборки самодельного отопителя условно делят на пять основных этапов: подготовка помещения, материалов и инвентаря, раскрой и сварка заготовок, обустройство дымохода, возведение опорной площадки. Чтобы сделать печь Бубафоня своими руками, понадобится схема, чертеж, расчет и поэтапное описание изготовления конструкции.

Из газового баллона длительного горения

Наиболее простой способ сделать отопитель — собрать его из старой ёмкости из-под сжиженного газа. Для изготовления печи Бубафоня своими руками из газового баллона, рассчитанной на длительное горение, понадобится сосуд объёмом 50 литров. Последовательность изготовления:

  1. У баллона срезают верхнюю эллиптическую крышку. Чтобы газ внутри ёмкости не взорвался в процессе, её предварительно наполняют водой. Рез делают по существующему сварному шву. В этом месте расположено кольцо, которое в дальнейшем будет служить центрирующим элементом.
  2. В крышке прорезают круглое отверстие, равное наружному диаметру воздуховода. Для усиления конструкции в этом месте приваривают кольцо из толстого металла.
  3. Собирают нажимной поршень. Вырезают диск диаметром несколько меньшим внутреннего сечения корпуса. В центре делают отверстие для приварки воздуховода. К нижней части диска сваркой крепят пластины, формирующие зону горения. Сверху приваривают воздуховод.
  4. В корпусе вырезают отверстие для дымохода. Располагают его как можно ближе к верхнему краю обечайки. Приваривают дымоотводящий патрубок. Выполняя операцию, следят, чтобы труба не выступала внутрь, препятствуя перемещению поршня.
  5. Приваривают к корпусу и крышке рукоятки, облегчающие обслуживание и транспортировку аппарата.

Из трубы

Стальная труба также подходит для конструирования печи. В зависимости от размера сортамента и химического состава такой корпус может прослужить гораздо дольше, чем при сборке из газового баллона. Изготовление аппарата из трубы принципиальных отличий не имеет. Исключение составляет только оборудование отопителя днищем и крышкой. Их делают из стального листа толщиной, равной стенкам корпуса. Днище приваривают к нижней части трубы, а крышку делают съёмной. Для придания конструкции устойчивости предусматривают приварку опорных ножек из любого подходящего материала.

Из листовой стали

При изготовлении обечайки можно использовать стальные листы, но это увеличит трудозатраты. Корпус делают круглой или многогранной формы. Первый вариант можно реализовать, если есть доступ к соответствующему металлообрабатывающему оборудованию (валковой листогибочной машины). В домашних условиях легче сделать квадратный корпус. В такой конструкции получается большое количество сварных швов, что плохо сказывается на долговечности и герметичности отопителя.

Как сделать «Бубафоню» из баллона

Чаще всего печи верхнего горения изготавливаются из старых пропановых сосудов с толщиной стенки 3 мм. Но есть проблема: пропан-бутановая смесь тяжелее воздуха и самостоятельно покидать резервуар не желает. То есть, в баллоне наверняка сохраняется небольшой остаток горючего газа, который может вспыхнуть при разрезании металла болгаркой.

Чтобы избежать вспышки либо взрыва, крышка баллона отрезается по следующей схеме:

  1. Уложите металлический сосуд на землю, откройте вентиль, затем выверните его газовым ключом.
  2. Пользуясь шлангом, заполните баллон водой, чтобы вытеснить пропан. Потом забейте в отверстие деревянный чоп.
  3. Аккуратно отрезайте крышку по сварному шву болгаркой. Когда из прорези потечет вода, поверните резервуар и продолжайте работу.

Сначала разметьте и вырежьте в нижней части сосуда проем под дверцу зольника, сверху – дымоходное отверстие. Дальнейший порядок изготовления печки «Бубафоня» своими руками выглядит так:

  1. Смастерите из арматуры или уголков колосники точно под внутренний размер топливника. Установите решетку внутри баллона.
  2. Замерив высоту от колосников до крышки, определите ход поршня. Отрежьте воздушную трубу по этому размеру плюс запас 30 см.
  3. Изготовьте поршень. Сделайте диск с отверстием, приварите воздуховод и распределители из стальной полосы 40 х 4 мм или уголка 45 х 45 мм. Установите на торце трубы заслонку.
  4. По центру снятой крышки сделайте отверстие Ø60 мм под воздуховод, который должен входить с минимальным зазором. Для удобства к крышке можно приварить ручки, а для герметичности – стальную полосу вокруг корпуса.
  5. Изготовьте дверцу зольника и ее обрамление. Установите запорную рукоятку.
  6. Приделайте патрубок дымохода. Можно приварить прямой кусок трубы или отвод 90° кверху.
  7. Вставьте груз в топливник, закройте крышку. «Бубафоня» готова.

Схема подключения печи к дымоходу стандартная – подсоединяем горизонтальный участок и выводим наружу. Прокладывать трубопровод прямо сквозь крышу, как принято делать в бане, крайне нежелательно. При медленном горении в дымоходе «Бубафони» может выделяться конденсат, да и чистить вертикальную трубу неудобно.

Эксплуатация печи Бубафоня

Основные моменты, на которые следует обратить внимание перед установкой печки бубафони:

если вы планируете установить печь бубафоню на опилках, в помещении следует организовать отличную вентиляцию. При этом необходимо помнить, что оборудование остывает очень быстро

Соответственно, рекомендуется обложить печь кирпичом или обработать ее поверхность глиняным раствором; важно учитывать тот факт, что печь способна нагреваться до значительных температур. Поэтому важно тщательно подобрать место, где будет расположена Бубафоня; дымоход такой конструкции должен быть разборным. Это упростит очищение детали

Если же не обратить внимания на данный момент, то уход за бубофоней усложнится, что может негативно сказаться на тяге

Это упростит очищение детали. Если же не обратить внимания на данный момент, то уход за бубофоней усложнится, что может негативно сказаться на тяге.

Поскольку эта печь относится к конструкциям долгого горения, для ее использования подойдет практически любое твердое топливо.

Однако, необходимо помнить, что сырье влияет на длительность автономной работы котла и его КПД.

В качестве топлива могут применяться:

  • Уголь. В данном случае автономная работа наблюдается в течение 50-60 часов. У такого топлива есть существенный недостаток – образование большого количества сажи. Из-за этого придется регулярно чистить топку и дымоход.
  • Опилки часто используются при эксплуатации бубафони. В таком случае необходимо добавить 25-30% процентов дров и позаботиться о большей тяге.
  • Наиболее оптимальный вариант для бубафони – это дрова. В процессе их сгорания сажи практически нет. Благодаря длительному тлению выделяется много газа. Главное – проследить за тем, чтобы древесина была сухой.

Заправленную древесным топливом печь разжечь достаточно просто: нужно плеснуть в воздуховод немного горючей жидкости, а затем бросить туда спичку или горящую бумагу.

Но в случае заправки углем такой способ не даст никакого результата.

В такой ситуации применяют чуть более сложную технологию:

  1. Уголь засыпают до начала загрузочного проёма, далее на 2/3 высоты проёма поверх угля накладывают мелко наколотую сухую древесину.
  2. Древесное топливо поджигают и закрывают дверцу.
  3. Когда древесина превратится в пылающие угли, необходимо открыть дверцу и добавить угля, доведя его уровень до верха загрузочного проёма. Заслонку в воздуховоде при этом полностью открывают.
  4. Через 30–60 мин, когда печь начнёт раскаляться (все это время за ней необходимо наблюдать), заслонку в воздуховоде нужно перевести в рабочий режим.

Тепловой агрегат нуждается в повышенном внимании только в первый период после начала эксплуатации. Это необходимо, чтобы понять все особенности именно конкретной печи.

Для этого:

  • После запуска нужно сжечь несколько закладок топлива различной влажности, чтобы определить время полного сгорания. Но также можно получить информацию о потребном его количестве при различных режимах горения. Дымоход лучше сделать разборным для облегчения его чистки.
  • В помещении с печью должен быть огнетушитель и ящик с песком.
  • Нужно регулярно осматривать печь на предмет выявления прогаров и утечек продуктов горения.

Мероприятия по уходу за таким тепловым агрегатом заключаются в следующем:

  1. В период интенсивной эксплуатации нужно еженедельно сливать конденсат из сборника.
  2. Перед началом отопительного периода следует очистить дымоход от сажи.
  3. Не использовать в качестве топлива отходы фанеры, ДСП и прочих материалов с применением синтетических связующих.

Печь «Бубафоня» из газового баллона

Предлагаю к рассмотрению такую интересную конструкцию печи, которая получила название «Бубафоня». Такую печь относят к печам длительного горения, причем топить ее можно практически чем угодно, начиная от обычных дров, заканчивая опилками, травой, корой и так далее. Особенность печи в том, что горение в ней происходит сверху вниз, а не наоборот, как в классических печах. Подача воздуха также осуществляется сверху, причем воздух, пока доходит до точки горения дров, разогревается. Также конструкция интересна тем, что дрова сверху прижимаются пластиной с крыльчаткой. Благодаря пластине получается камера сгорания, пластина давит на дрова и камера сгорания уменьшается в зависимости от степени сгорания этих дров. А крыльчатка нужна для того, чтобы входящий воздух образовывал вихрь в точке горения. Конечно, конструкция довольно мудреная и полностью понять принцип работы такой печи тяжело, но, по мнению ее владельцев, она работает довольно интересно и эффективно. Рассмотрим, как сделать такую печь из газового баллона!

Материалы и инструменты, которые использовались автором:

Список материалов:

-два газовых баллона; — входящая труба для подачи воздуха; — исходящая дымовая труба; — толстая листовая сталь.

Список инструментов:

— сварочный аппарат; — болгарка; — дрель с хорошими сверлами по металлу; — рулетка; — маркер; — струбцины.

Процесс изготовления печи «Бубафоня»:

Шаг первый. Подготовка газового баллона

Работа с газовым баллоном подразумевает высокую опасность, если просто так начать резать баллон, он с высокой вероятностью взорвется. Есть масса способов, как очистить баллон. Самый просто способ – заполнить его под горлышко водой и приступать к резке прямо с водой. Но при этом нужно быть осторожным и стараться не мочить болгарку, так как можно заработать удар током.

Еще некоторые мастера тщательно моют баллон при помощи воды с моющими средствами. Воду нужно использовать горячую, чтобы горючие вещества испарились. Но такую процедуру нужно повторить несколько раз. В любом случае сначала снимите кран и слейте с баллона содержимое. То, что вытечет, является горючим веществом, по свойствам газолин схож с бензином. Поэтому избегайте при этом открытого огня.

Шаг второй. Резка и сварка

Когда баллоны будут подготовлены к резке, вооружаемся болгаркой и приступаем к работе. У обоих баллонов отрезаем горловины. Один баллон будет основным, а от второго мы отрежем кусок, чтобы удлинить печь. Когда все будет готово, хорошо сварите все части между собой. В итоге полученная конструкция у автора имеет высоту около одного метра.

Шаг третий. Изготовление крышкиШаг четвертый. Монтируем дымовую трубу

Автору понадобилось сварить колено, чтобы вывести дымовую трубу на улицу. Чтобы срезать трубы под правильным углом, рекомендуется сначала изготовить шаблоны из бумаги.

Шаг пятый. Изготовление воздухозаборной части

В центре кругляка проделываем отверстие под входную трубу и привариваем его. Еще для равномерного распределения воздуха по камере сгорания на пластине установлена крыльчатка. Для ее изготовления можно использовать уголок или другой подобный материал.

Шаг шестой. Дорабатываем крышку печи

Печь почти готова, осталось проделать отверстие в крышке под заборную трубу. Зазор тут должен быть небольшим, но в то же время, труба должна легко проходить через крышку. Также нужно приварить две ручки из толстой проволоки к крышке.

Вот и все, после этого печь готова. Дрова загружаются сверху, поджигаются аналогично тоже сверху. Печь закрывается и начинается медленный и эффективный процесс сгорания топлива.

Конечно, в нижней части печи еще нужно сделать дверку, чтобы было удобнее поджигать печь, следить за процессом горения, а также выгребать золу. Но дверка должна быть герметичной, так как по задумке подача воздуха идет сверху.

На этом все, проект окончен, оставляйте ваши мнения по поводу такой конструкции, а также пишите отзывы, если у вас есть такая печь. Удачи и творческих вдохновений, если надумаете повторить. Не забывайте делиться своими самоделками с нами!

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Внутреннее устройство печи длительного горения «бубафоня». Преимущества и недостатки пиролизной печки

Перейдем к рассмотрению раздела: внутреннее устройство печи длительного горения «бубафоня».

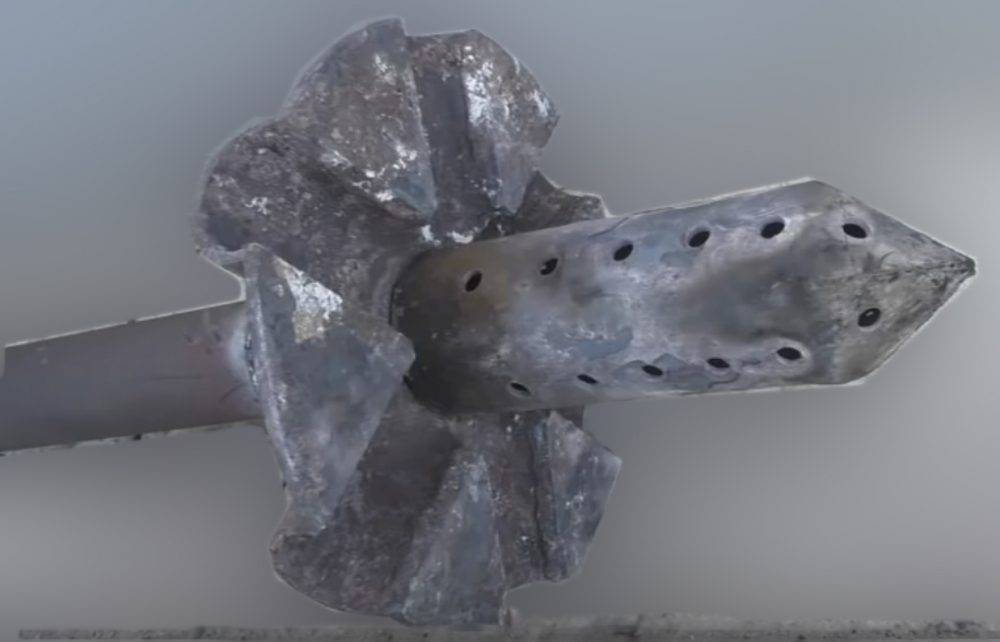

  • Поршень-подаватель. Он представляет из себя металлический круг с наваренными на нижней части ребрами, в центре которого закреплена труба воздуховода. Ребра позволяют создать дополнительную воздушную прослойку между поршнем и поленьями, что положительно влияет на процесс тления и активность выделения пиролизных газов.
  • Основным элементом в конструкции «бубафони» является ее корпус. Чаще всего, он имеет цилиндрическую форму: толстая труба с приваренным днищем, бочка, большой огнетушитель, баллон.
  • Дымоход для отвода отработанных продуктов горения.Из металлической трубы 11-25 сантиметров в диаметре, приваренной к верхней части корпуса, создается, в основной массе случаев.
  • Регулирующая задвижка, которая позволяет управлять подачей окислителя внутрь печи.
  • Крышка с отверстием для воздуховода. Вместе с поршнем образует вторичную камеру сгорания, в которой и производится воспламенение пиролизных газов.

_

Воспламенение — самовозгорание, сопровождаемое пламенем (ГОСТ 12.1.033-81); — пламенное горение вещества, инициированное источником зажигания и продолжающееся после его удаления. (ГОСТ 12.1.044-89); — начало пламенного горения под действием источника зажигания, при настоящем стандартном испытании характеризуется устойчивым пламенным горением. (ГОСТ 30402-96)

Камера — окон. полость профиля, образованная его стенками. Камеры располагают последовательно по ширине профиля. Камера может состоять из ряда подкамер, разделенных перегородками, как правило, по ее высоте. (ГОСТ 30673-99)

Огнетушитель — переносное или передвижное устройство для тушения очагов пожара за счет выпуска запасенного огнетушащего вещества. (ГОСТ 12.2.047-86)

Прослойка — промежуточный слой пола, связывающий покрытие с нижележащим споем пола или служащий для покрытия упругой постелью. (СНиП 2.03.13-88)

Масса — БРУТТО (от лат. massa – ком, кусок + ит. brutto) – общий вес груза.

<-

Принципиальная схема самодельной пиролизной печи «бубафоня»

Теперь давайте рассмотрим преимущества и недостатки пиролизной печки.

Для начала следует отметить положительные качества данного обогревательного прибора:

  • Время работы.С учетом объема камеры, скорости подачи окислителя и прочих параметров, данный показатель, однако, может в существенной степени варьироваться. Пиролизная печь в дальнейшем уже после одной загрузки дров может непрерывно функционировать и нагревать воздух помещении вплоть до 24 часов.
  • «Бубафоня» имеет очень простую конструкцию. Владея сварочным аппаратом и базовыми навыками работы с металлом любой человек легко и просто может сделать печь своими силами.
  • Пиролизная печка «бубафоня» совершенно не привередлива в плане выбора твердотопливного энергоносителя.Угле, опилках, щепках и прочих отходах древесного производства, она будет исправно гореть на дровах. Более того, в нее можно загружать пеллеты – недорогое и экологичное гранулированное топливо.

_

Энергоноситель — вещество в различных агрегатных состояниях (твердое, жидкое, газообразное), либо иные формы материи (плазма, поле, излучение и т.д.), запасенная энергия которых может быть использована для целей энергоснабжения. (ГОСТ Р 51380-99)

Но за все приходится платить, и вследствие этого простота внутреннего устройства печи «бубафоня» приводит к возникновению определенных недостатков:

  • Эстетическая непривлекательность. Конструкция довольно грубая на вид и вряд ли станет украшением внутреннего интерьера помещения, в котором будет установлена.
  • «Бубафоня» не обладает высокими показателями по коэффициенту полезного действия.Практически достигая значения в 90%, пиролизные печи более сложных и совершенных конструкций, в свою очередь, могут похвастаться прекрасными показателями по КПД. Это связано с неравномерностью нагрева корпуса баллона (бочки) и более низкой теплоотдачей.
  • «Бубафоню» в достаточной степени неудобно чистить от остатков продуктов сгорания: пепел с золой приходится вынимать через верх.Приварив внизу дверку, позволяющую легко выгребать со дна печи все лишнее, однако, данный самодельный обогреватель можно улучшить.

_

Устройство — совокупность элементов, представляющая единую конструкцию (многоконтактное реле, набор транзисторов, плата, блок, шкаф, механизм, разделительная панель и т.п.). Устройство может не иметь в изделии определенного функционального назначения. (ГОСТ 2.701-84)

Преимущества и недостатки

Бубафоня – универсальное отопительное оборудование, обладающее весомыми достоинствами:

  1. Экономичность. Одной загрузки дров хватает на горение в течение не меньше 10 часов. При использовании твердых пород древесины время увеличивается до 12 часов.
  2. Простота изготовления. Любой человек, имеющий элементарные навыки работы сварочным аппаратом и обращения с металлами, легко справится с работой за 1 – 2 дня.
  3. Возможность применения любого вида топлива. Бубафоня хорошо работает на любых, способных гореть материалах.

Но идеальной эту печь назвать нельзя. Простота конструкции приводит к возникновению некоторых недостатков:

Неравномерный нагрев корпуса приводит к снижению КПД. В процессе горения нижняя часть раскаляется практически докрасна. При этом верх имеет температуру гораздо ниже. В современных пиролизных котлах прогрев более равномерный, поэтому КПД достигает 90%.
Ограниченные возможности при работающей печке. Верхний загрузочный бункер во время горения становится недоступным и исключает возможность дозаправки. Потушить печь в один момент сложно. Если сделать это заслонкой с шибером, нет гарантий, что не возникнет подсос дыма в помещение.
Невозможность тонкого управления тягой. Обязательная щель в верхней крышке не позволяет тонко управлять интенсивностью горения

Это важно для экономного и безопасного процесса. Через нее проходит воздух, призванный вызвать догорание дымов

Но под воздействием тяги он улетучивается в дымоход, так и не добравшись до нужного места, стоит лишь чуть опуститься «пятке».
Неудобство обслуживания. Бубафоню трудно чистить от несгоревшего топлива. Если не предусмотреть внизу корпуса дверку, пепел и золу приходится выгребать сверху.
Эстетическая непривлекательность. Бубафоня имеет невзрачную внешность, поэтому подходит только для хозпостроек или теплиц.

Тестовый запуск

Последний шаг в сборке печи Бубафоня – ее сборка и тестовый запуск. Устанавливаем ее на заранее подготовленном основании, привариваем к ней дымоход, после чего набиваем камеру сгорания топливом. Следующая задача – зажечь огонь. Удобнее всего это делать с помощью смоченной в керосине ветоши или с помощью специальных жидкостей для розжига. Убедитесь, что верхняя часть топлива загорелась, установите внутрь поршень и закройте крышку. На первом этапе шиберная заслонка должна быть полностью открыта. Впоследствии вы сможете отрегулировать с ее помощью интенсивность горения пламени.

Запуская печь Бубафоня, ни в коем случае не используйте для розжига бензин – он может воспламениться с хлопком и привести к непредсказуемым последствиям.
