Устройство и принцип работы буржуйки длительного горения
Устройство и принцип действия буржуйки длительного горенияВ верхнюю часть корпуса буржуйки врезан патрубок для подсоединения дымохода. Чтобы обеспечить нормальную тягу высота трубы должна быть не менее 4 м. Сверху агрегат закрывается крышкой, которая имеет отверстие для воздухораспределительного устройства.Первичный воздух подаётся непосредственно под поршень, который делит рабочее пространство на две камеры. Точное дозирование кислорода даёт возможность уменьшить интенсивность пламени, способствуя переходу в режим газогенерации. При этом тепловая энергия выделяется не только горящим топливом, но и пиролизными газами, которые активно дожигаются под крышкой. Вторичный кислород для их окисления подаётся через специальное окно в верхней части печи, а в самом простом случае — сквозь щель между трубой подачи воздуха и верхней крышкой. После прогорания верхнего слоя дров металлический диск под собственным весом опускается, обеспечивая доступ кислорода к новому топливному горизонту.Продукты сгорания выводятся из печи по дымоходу, врезанному в верхнюю часть корпуса. Для того чтобы ещё больше повысить теплоотдачу, дымовую трубу присоединяют к отопительному прибору посредством небольшого горизонтального перехода, который играет роль воздушного теплообменника.
Буржуйка длительного горения – проекты популярных самодельных печей
Применение дровяных печей для отопления помещений чаще всего используется для нагрева небольших помещений. Сама технология основана на использовании традиционных чугунных или стальных печек-буржуек с низким коэффициентом полезного действия. Кроме большого расхода топлива такие печи требуют и постоянного присутствия человека, ведь если постоянно не подбрасывать дрова она просто потухнет. Другое дело печи длительного горения, но увы, они сегодня пока имеют неоправданно высокую цену, так что остается один выход – сделать такую буржуйку самому.
Как увеличить тягу в буржуйке с помощью дымохода
Конструкция дымохода буржуйки с высоким КПД должна иметь следующие особенности:
- Дымовую трубу следует делать достаточно высокой. Так, оптимальным расстоянием от самой печи до верхушки трубы является параметр около 5-6 м.
- В форме трубы не должны встречаться горизонтальные и наклоненные менее чем на 45 градусов участки, либо их количество следует свести к минимуму.
Увеличению КПД буржуйки поспособствует также создание теплоизоляции на трубе, которая значительно уменьшит вред от образования конденсата.
- Устанавливая поперечное сечение дымохода, нужно выбирать оптимальный размер. Если на момент установления КПД буржуйки уже имеется слишком узкий дымоход, можно поставить сверху дефлектор, который защитит конструкцию от осадков и повысит тягу.
- На высоту трубы также должен повлиять уровень конька. Если дымоход ниже его, нужно нарастить трубу.
История изобретения буржуйки берет свое начало с 18 века. Буржуйка была и остается более дешевой альтернативой дорогостоящим каминам и печкам. Популярнее всего устройство стало в годы Октябрьской революции, когда отапливать помещения стало довольно сложно. Таким образом, буржуйка начала активно распространяться и набирать популярность среди населения.
Неизбежные недостатки печей-буржуек

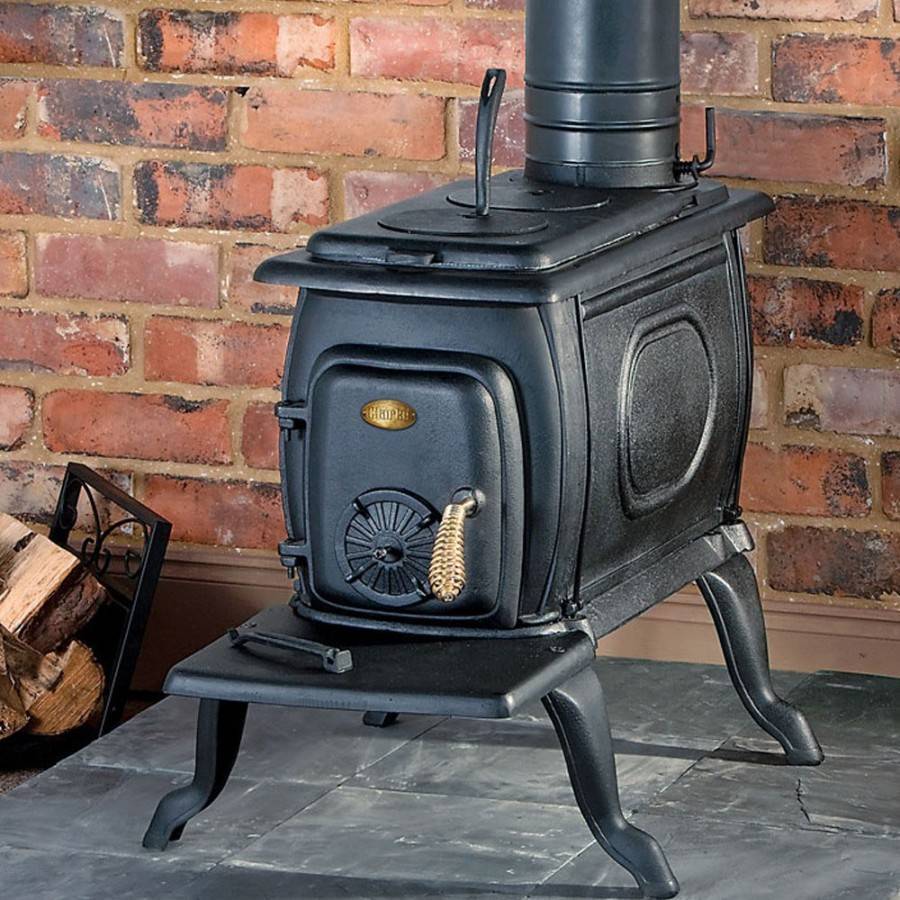

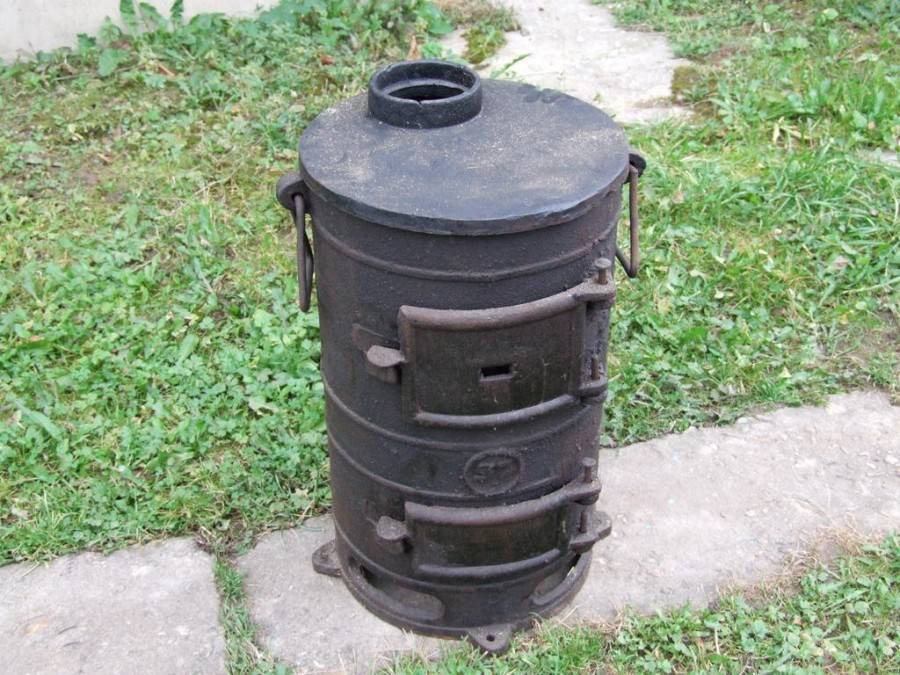

При всём удобстве использования, буржуйка армейская чугунная, отзывы о которой, в целом, самые благоприятные, всё-таки не лишена некоторых недостатков, которые отсутствуют в более современных отопительных приборах.
Одним из таких недостатков, предусмотреть который 50 лет назад было проблематично, является отсутствие автоматически настраиваемых режимов работы. Да и абсолютную пожаробезопасность эта печь не обеспечивает, поэтому необходим постоянный контроль за её работой.
При всех положительных качествах чугуна, как самого используемого материала для изготовления печей, он плохо переносит резкую смену температуры, и поэтому использовать воду для тушения пламени в топке или проливать на раскалённую поверхность печи холодную жидкость категорически не рекомендуется, так как это может повлечь за собой появление трещин на корпусе.
Но, несмотря на эти небольшие недостатки, печи-буржуйки по-прежнему пользуются большим спросом у дачников, что позволяет обеспечить тепло и уют в дачных домиках.
Еще по этой теме на нашем сайте:
- Чугунная печь камин для дачи длительного горения — самые лучшие варианты и отзывы Чугунная печь-камин для дачи длительного горения – отличный вариант для тех, кто собирается установить стабильный источник, обеспечивающий домашний очаг в.
Чугунные печи — камины длительного горения для отопления дома Дрова испокон веков используются человечеством для обогрева жилья. Это объясняется доступностью этого вида топлива, его прекрасной воспламеняемостью, отсутствием выброса вредных.
Финская печь для отопления дома — печь дровяная для деревянного дома Многие городские жители выбирают жизнь за городом. Обогрев загородного жилья — первая проблема, с которой сталкиваются собственники. Одним из наиболее.
Как выложить печь в доме, чем ее облицевать и каково устройство кирпичной дровяной печи Несмотря на обилие печей промышленного производства, кирпичные печи и в наши дни остаются уникальным функциональным и интерьерным решением для современных.
Основные этапы изготовления буржуйки
Раскроить
Сварка короба
4. Чтобы избежать ошибок, короб для печи вначале лишь прихватывается сваркой в нескольких местах, а лишь затем, после проверки его горизонтали и вертикали, его швы довариваются.
Важно!
Все соединения в корпусе тщательно провариваются; для проверки швов
на герметичность можно обмазать стыки мелом или керосином.

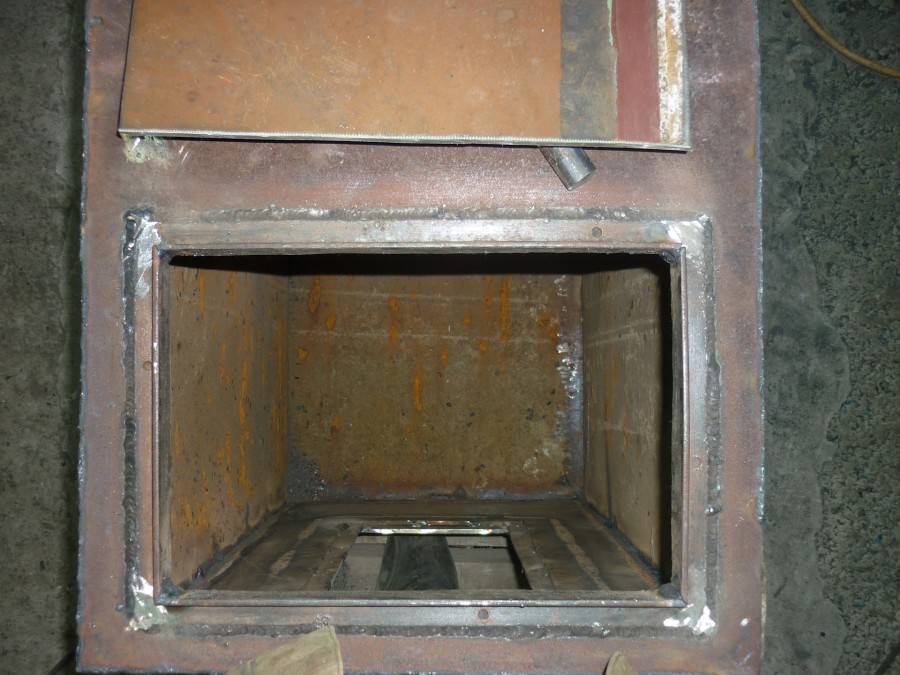

5. Сварочные швы зачищаются металлической щеткой.6. Внутреннее пространство буржуйки делится на три части: топка, камера дымооборота и зольник. Чтобы отделить топку от зольника, между ними прокладывается колосниковая решетка, на которой будет размещаться топливо. Для этого на высоте 10-15 см от низа печи с боков и на задней части короба привариваются уголки 5х5 см
, на которых будет располагаться решетка.
Совет.
Колосник лучше изготавливать из 2-3 разъемных частей. В противном случае при замене прогоревшей решетки ее будет трудно достать из топки.
7. Решетка сваривается из толстых прутков стали или полос шириной 30 мм. Они крепятся к 2 ребрам жесткости – прутьям диаметром 20 мм. Так как колосники с течением времени прогорают, такую решетку лучше делать съемной.
Изготовление колосниковой решетки
8. На расстоянии 15 см от верхней части короба привариваются два прочных прута, на которых будет размешаться один или два съемных отражателя
– толстостенных листов металла, которые будут задерживать поток горячих газов и отправлять их на дожиг. При этом они не должны полностью перекрывать печь. Чтобы горячий дым имел возможность поступать в трубу, от передней (для первого листа) и задней части печи делается отступ около 8 см.
Схема прохождения газов в простейшей буржуйке и печи с установленным отражателем
Отверстие для трубы
10. Передняя часть печи с вырезанными в ней отверстиями для дверок топки и зольника, приваривается последней. 11. Размер дверки топливника должен быть достаточным, чтобы можно было без усилий закладывать топливо и менять колосники. Отверстие для зольника делается чуть меньше. 12. Петли привариваются вначале к дверке, а затем и корпусу буржуйки. Их можно купить готовыми или сварить из двух трубок разного диаметра. Ручки для дверки могут изготавливаться из полосы металла или прутка.
Приваривание дверки
Важно!
При креплении дверок следует подгонять их к корпусу
как можно плотней; для этого производится их рихтовка (выравнивание) и зачистка наждачным кругом. Клиновые щеколды, закрывающие дверцы, подгоняются к корпусу как можно плотней.. 13
На такой печи можно приготовить пищу или согреть воду. Для этого в верхней части короба прорезается отверстие необходимого диаметра. Конфорку для печи
, которая будет вставляться в это отверстие, можно приобрести в любом строительном магазине.14. Для удобства пользования конструкция устанавливается на ножки
или сварную подставку из труб.15. Дымоходная труба присоединяется к печи с помощью гильзы. 16. Для вставки заслонки-шибера
, регулирующего выход дыма, в трубе просверливаются два отверстия. Прут металла вставляется в отверстия и сгибается под 90°. К нему в центре трубы прихватывается «пятак» из металла – шибер, диаметр которого должен быть чуть меньше диаметра самой трубы на 3-4 мм
13. На такой печи можно приготовить пищу или согреть воду. Для этого в верхней части короба прорезается отверстие необходимого диаметра. Конфорку для печи
, которая будет вставляться в это отверстие, можно приобрести в любом строительном магазине.14. Для удобства пользования конструкция устанавливается на ножки
или сварную подставку из труб.15. Дымоходная труба присоединяется к печи с помощью гильзы
. 16. Для вставки заслонки-шибера
, регулирующего выход дыма, в трубе просверливаются два отверстия. Прут металла вставляется в отверстия и сгибается под 90°. К нему в центре трубы прихватывается «пятак» из металла – шибер, диаметр которого должен быть чуть меньше диаметра самой трубы на 3-4 мм.
Шибер для регулировки выхода дыма
Особенности буржуек
Буржуйка — это небольшая самодельная металлическая печь, для которой не нужно строить фундамент.
Буржуйки ценятся за ряд достоинств:
- простая схема и удобный монтаж позволяют сделать буржуйку своими руками и устанавливать в любом месте;
- легкая и компактная буржуйка поместится даже в небольшой комнате;
- буржуйка «всеядна», ее можно топить углем, дровами, пеллетами, торфом, отходами;
- для буржуйки, вес которой составляет всего несколько десятков килограммов, не нужно строить фундамент и капитальный дымоход, поэтому ее можно использовать там, где не получится поставить настоящую печь: на втором этаже, в комнатах с глубоким подполом и т. д.
Перечисленные достоинства весьма важны, но у печи буржуйки, сделанной своими руками, есть и недостатки:
- быстро остывает;
- расходует много топлива;
- требует тщательного соблюдения правил противопожарной и личной безопасности.

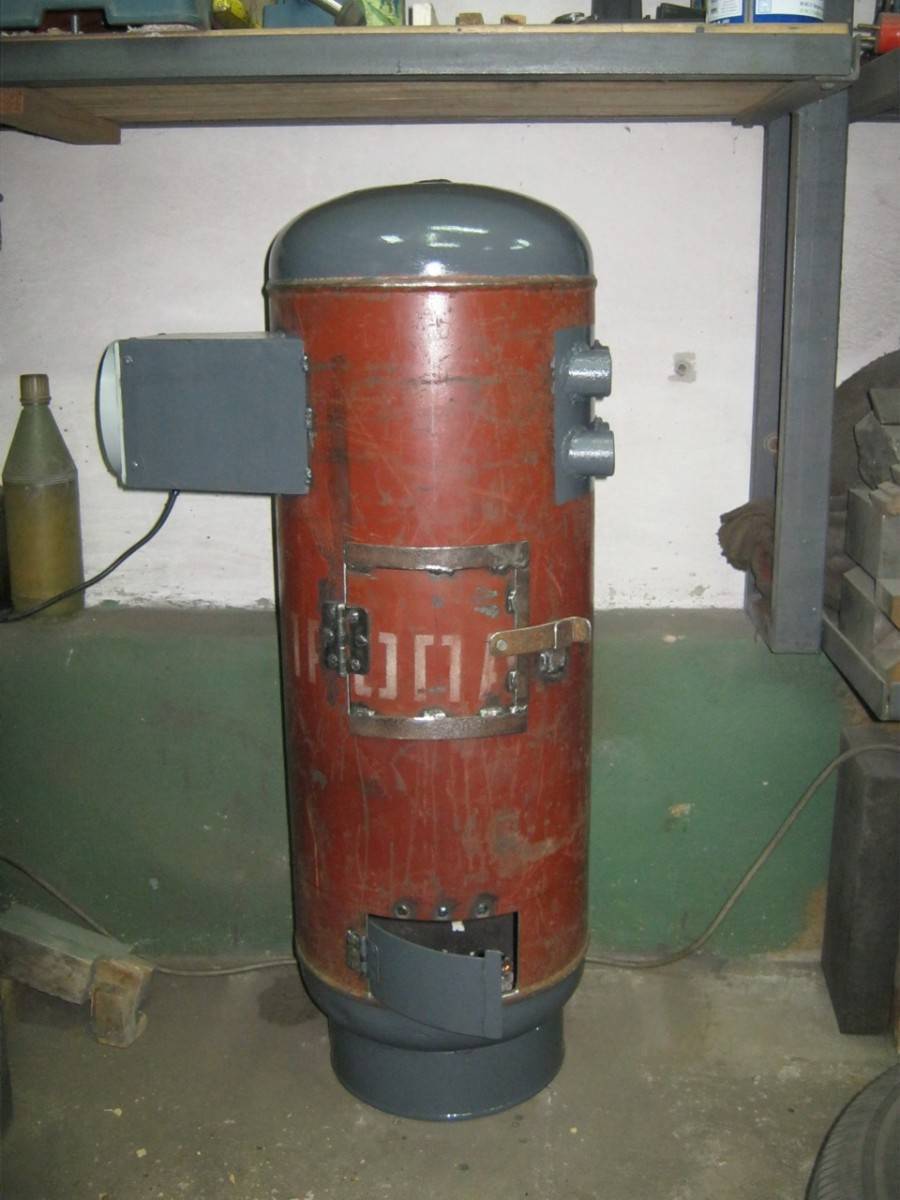

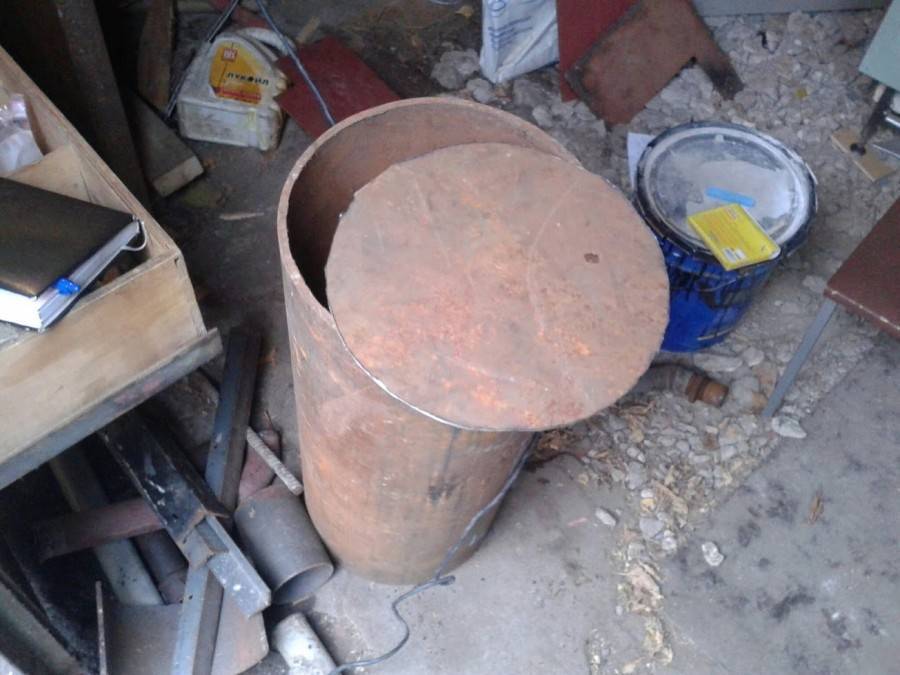

Доморощенные изобретатели придумали десятки конструкций: печь буржуйка из газового баллона, сорокалитровой алюминиевой фляги, металлической бочки и даже из трубы — водопроводной, газовой, канализационной.
Главное, чтобы металл был достаточно толстым, в противном случае он быстро прогорит.
Любая самодельная печь буржуйка на фото выглядит невзрачно, но она вполне справляется со своим назначением: работает на обогрев помещения, нагревает воду, варит еду.
Буржуйка — отличный вариант для гаража. Она просто незаменима на даче.
На сделанной своими руками переносной печке можно все лето готовить еду, кипятить чайник, согревать воду для мытья и стирки, варить варенье, консервировать овощи, а осенью убрать ее под замок в надежное место, чтобы зимой она не досталась сборщикам металлолома.
Видео:
Для справки: буржуйки появились давно, но особенно они стали популярными в начале прошлого века.
Сделанные своими руками небольшие печи пришли на смену каминам и исчезли, когда в домах стали устраивать центральное отопление. Изобретателем печей считается Бенджамин Франклин.
В то время в США буржуйки ставили на небольших железнодорожных станциях, в школьных классах. С такими же целями их использовали в Японии.
В нашей стране самодельные буржуйки массово использовались в годы Второй Мировой войны в городских и походных условиях (блиндажах, вагонах).
Чем привлекательна буржуйка?
Хотя при этом половина тепловой энергии улетучивается через прямоточную трубу. Но никто не списывает в утиль даже поржавевший от времени источник обогрева.
Такую печку-времянку легко изготовить за день – два. Но предварительно составьте чертежи буржуйки своими руками. В дело идет многое из того, что хранится в чуланах сельских домов, дач. Это молочные и водяные металлические (только не дюралевые) бидоны, бочки из-под солярки, растительных масел, трубы, коробы, уголки.
Ничего дорогого, в том числе и инструмента – он в селах у каждого хозяина под рукой. Качественная сборка с помощью газо-или электросварки.
Но с этим помогут соседи, у которых агрегаты имеются. Сварочными аппаратами обеспечивается большая надежность и жесткость сборки. О том, как сделать буржуйку своими руками, пошаговая инструкция ниже.
Назначение печи в доме
Они бывают нескольких видов. Раньше, когда для приготовления пищи пользовались открытым огнем, в доме могло быть две печи – одна для готовки, другая отопительная. В небольших домах выкладывали универсальные конструкции, одновременно пригодные для бытовых нужд и обогрева. Такие печи строились вместе с домом и располагались между смежной стеной, давая обогрев на две комнаты. Схема довольно сложная и процесс ее воплощения в жизнь трудоемкий, но и удобства очевидны. Существовала возможность (специально для летнего времени года) чтобы топилась только плита. Это значительно облегчало жизнь, ведь такой атрибут в доме нуждался в постоянном уходе. Заключается он в комплексе мероприятий, проделываемых ежедневно или один-два раза в год. При интенсивном пользовании, грубка нуждается в чистке от скапливаемой золы. Ее большое количество будет препятствовать нормальной циркуляции воздуха, отчего дрова будут сгорать не полностью.
Еще одним нюансом в пользовании кирпичной печи является растрескивание ее отделки. Опытные пользователи советуют не перегревать поверхность. Нормальной температурой считается 17-18 градусов, а особенности кирпича позволяют сохранять влагу внутри помещения. Такой микроклимат дает только использование печи, другие отопительные приборы часто пересушивают воздух, и более низкие температуры заставляют ощущать в помещении сырость и прохладу.

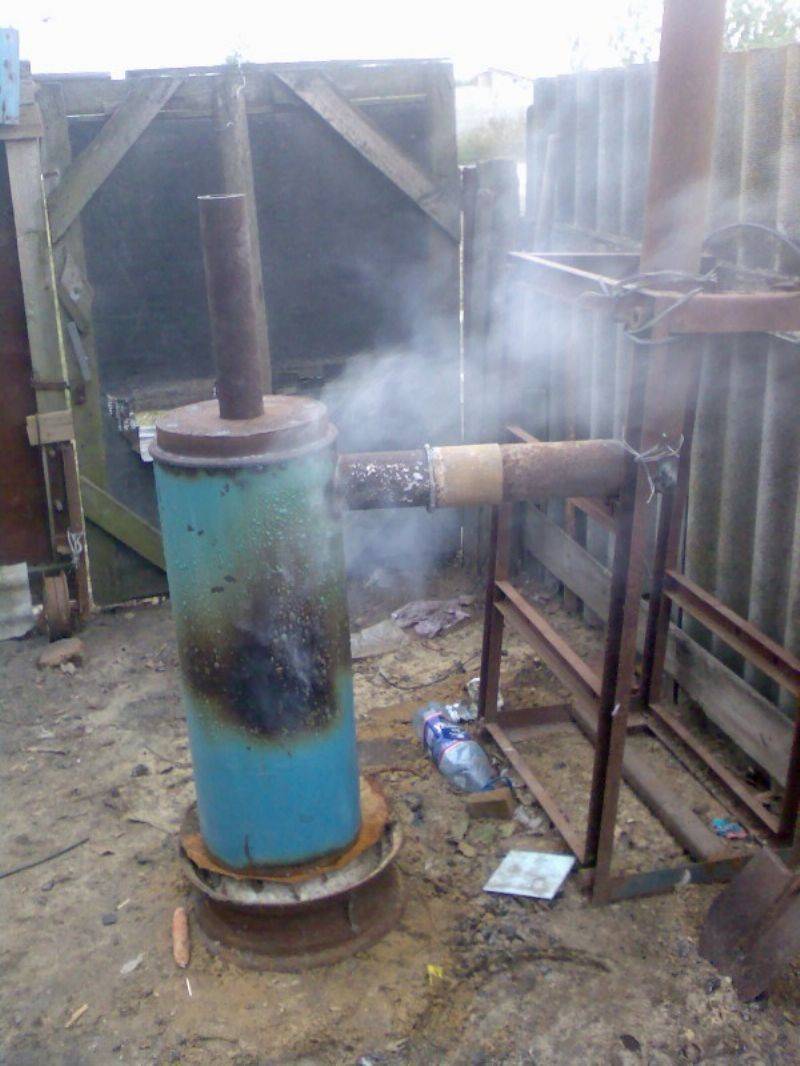

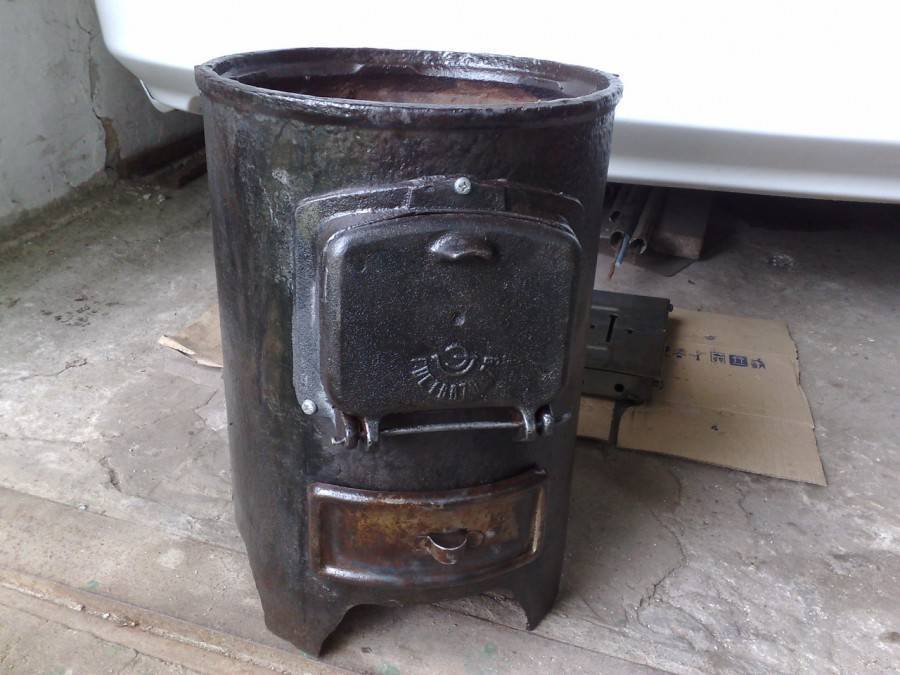

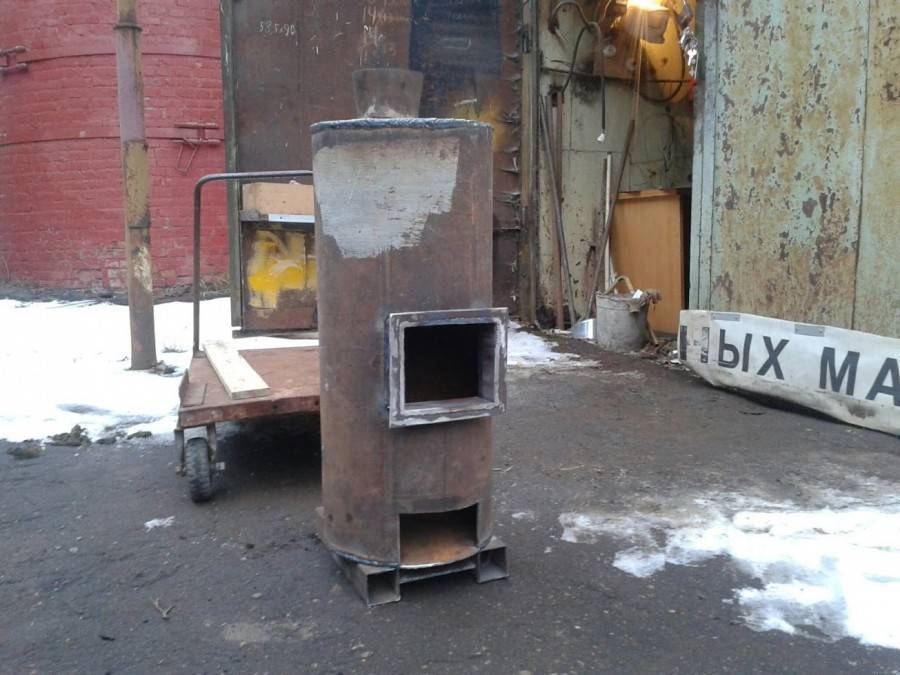

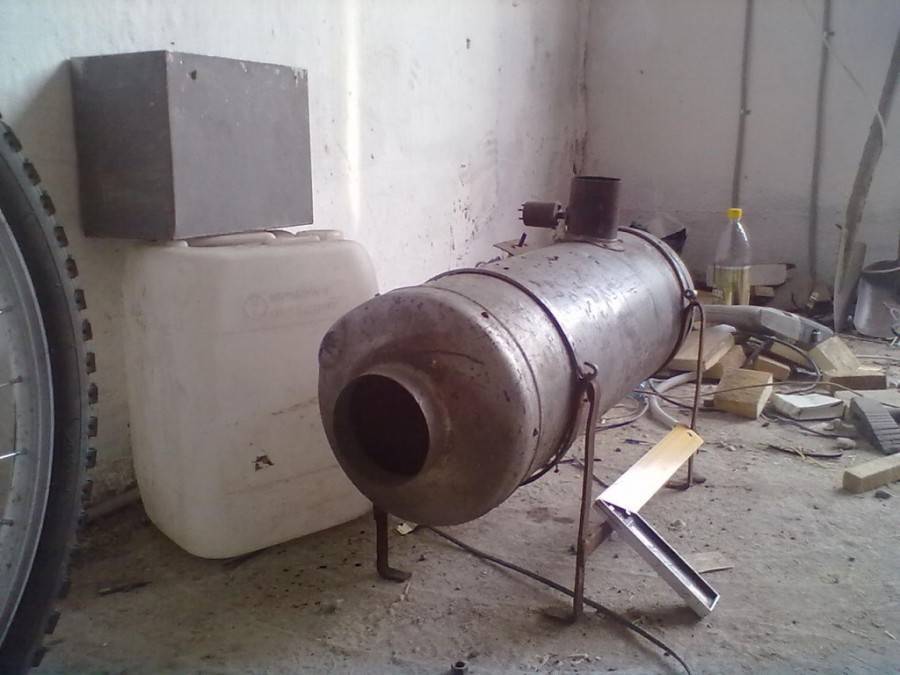

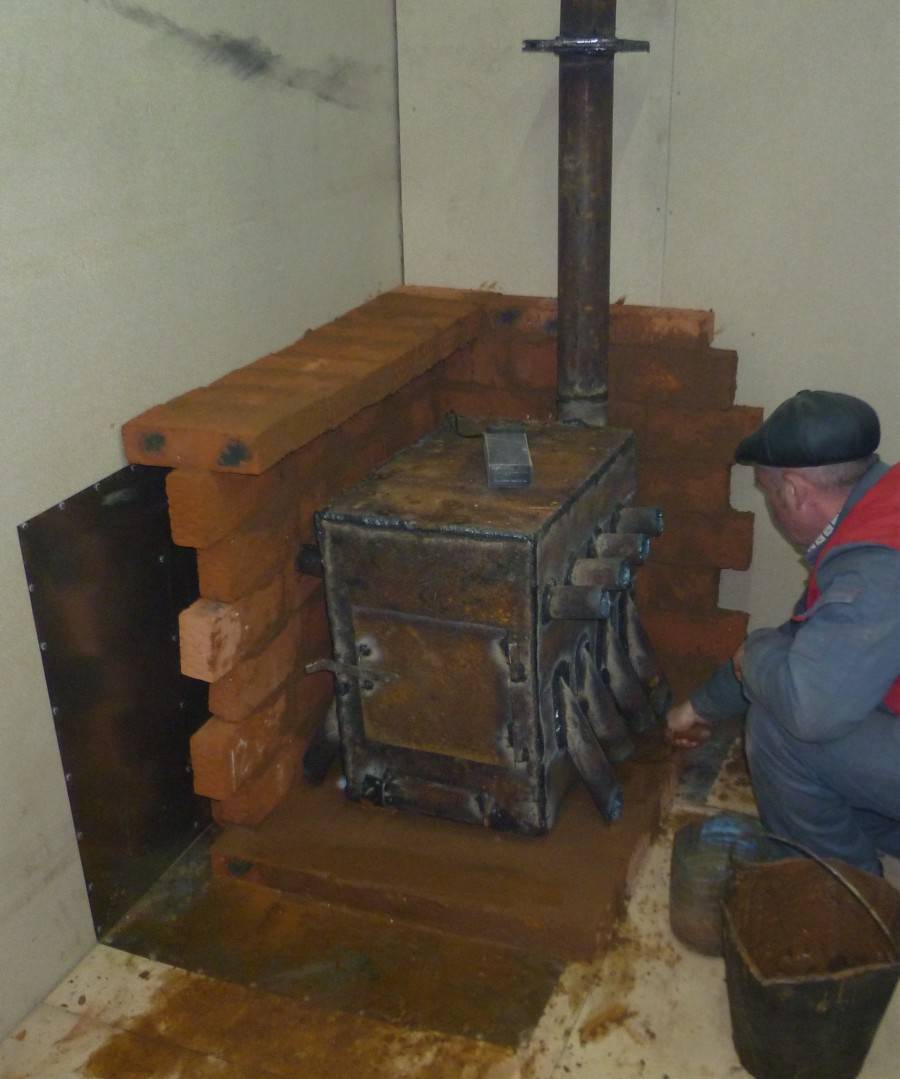

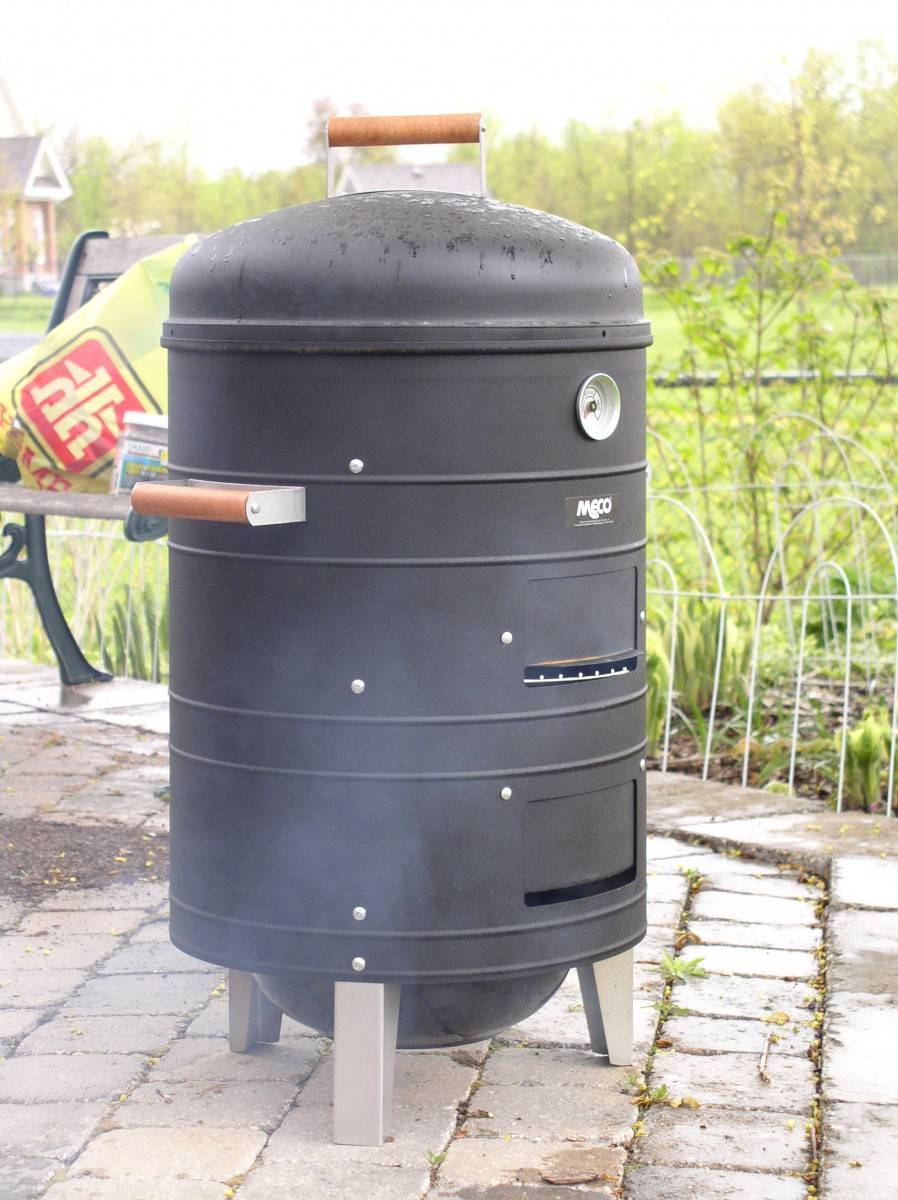

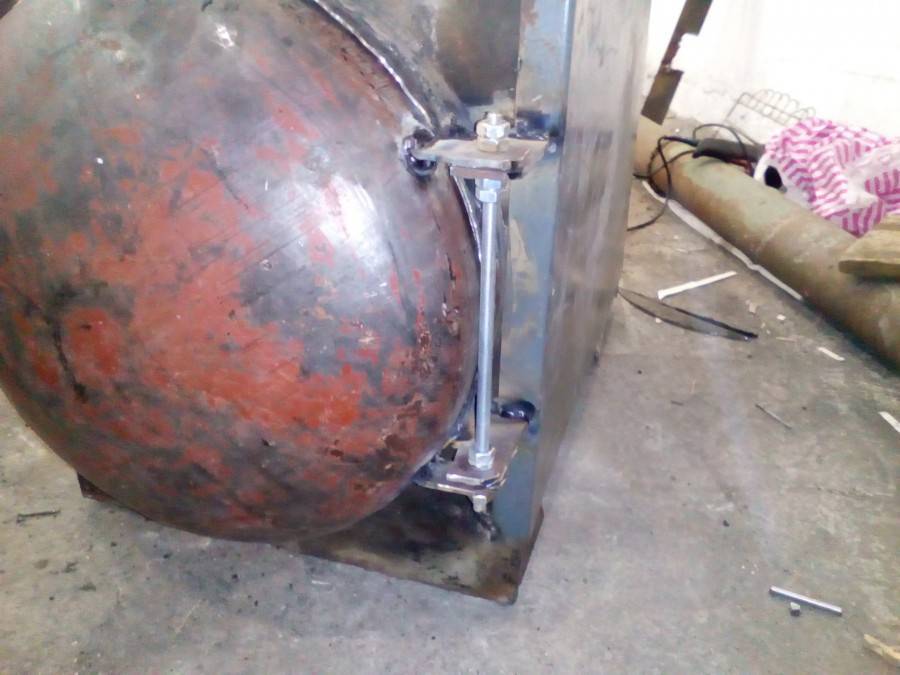

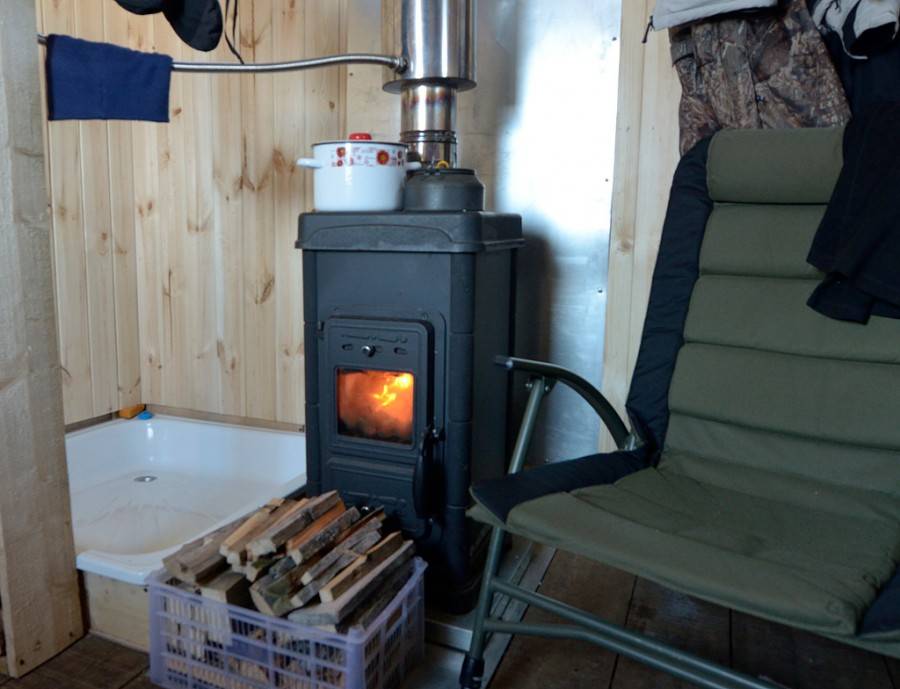

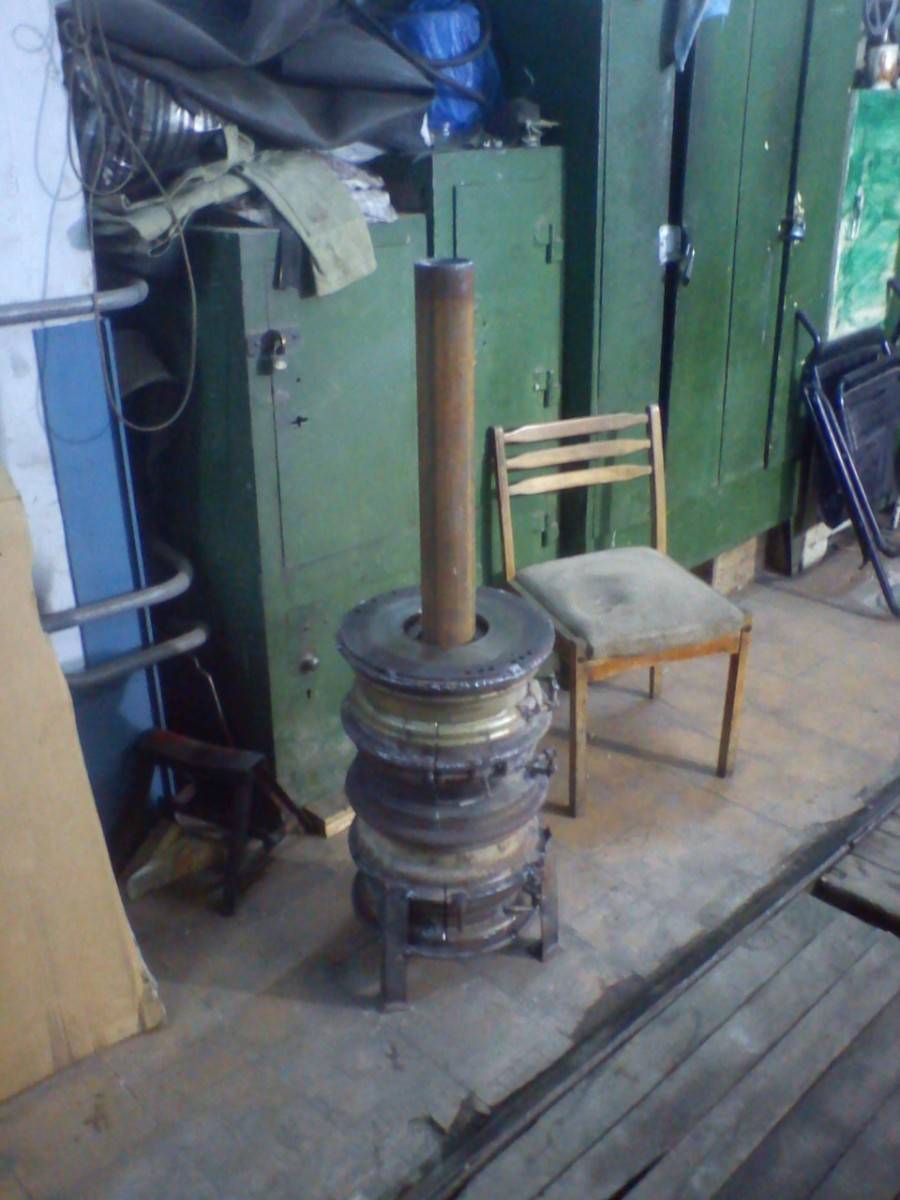

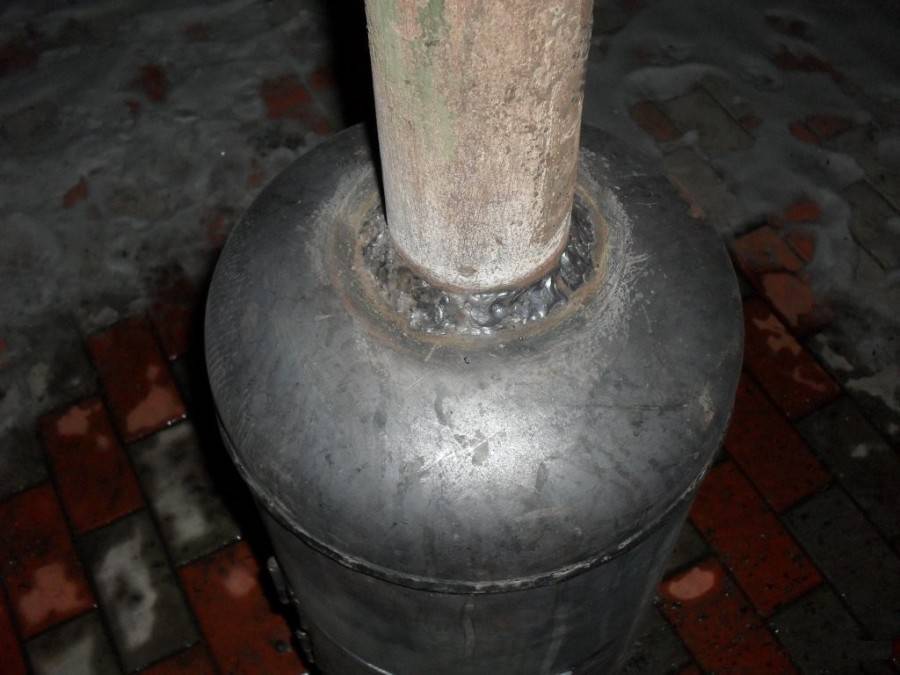

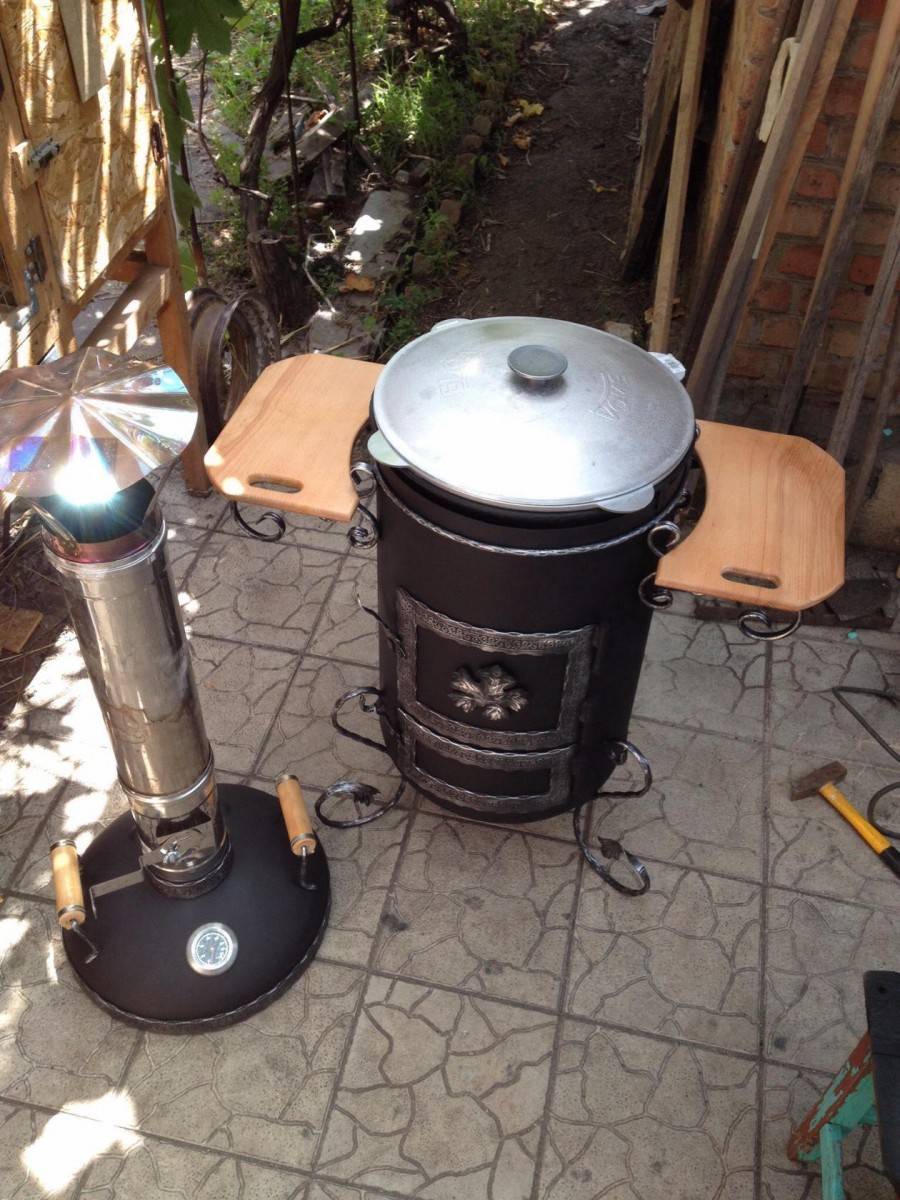

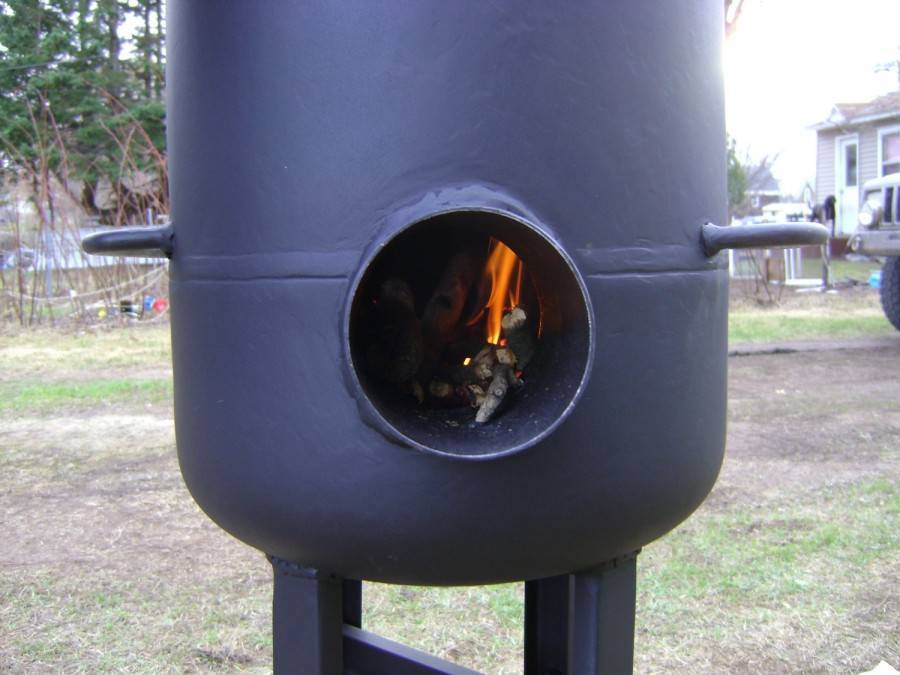

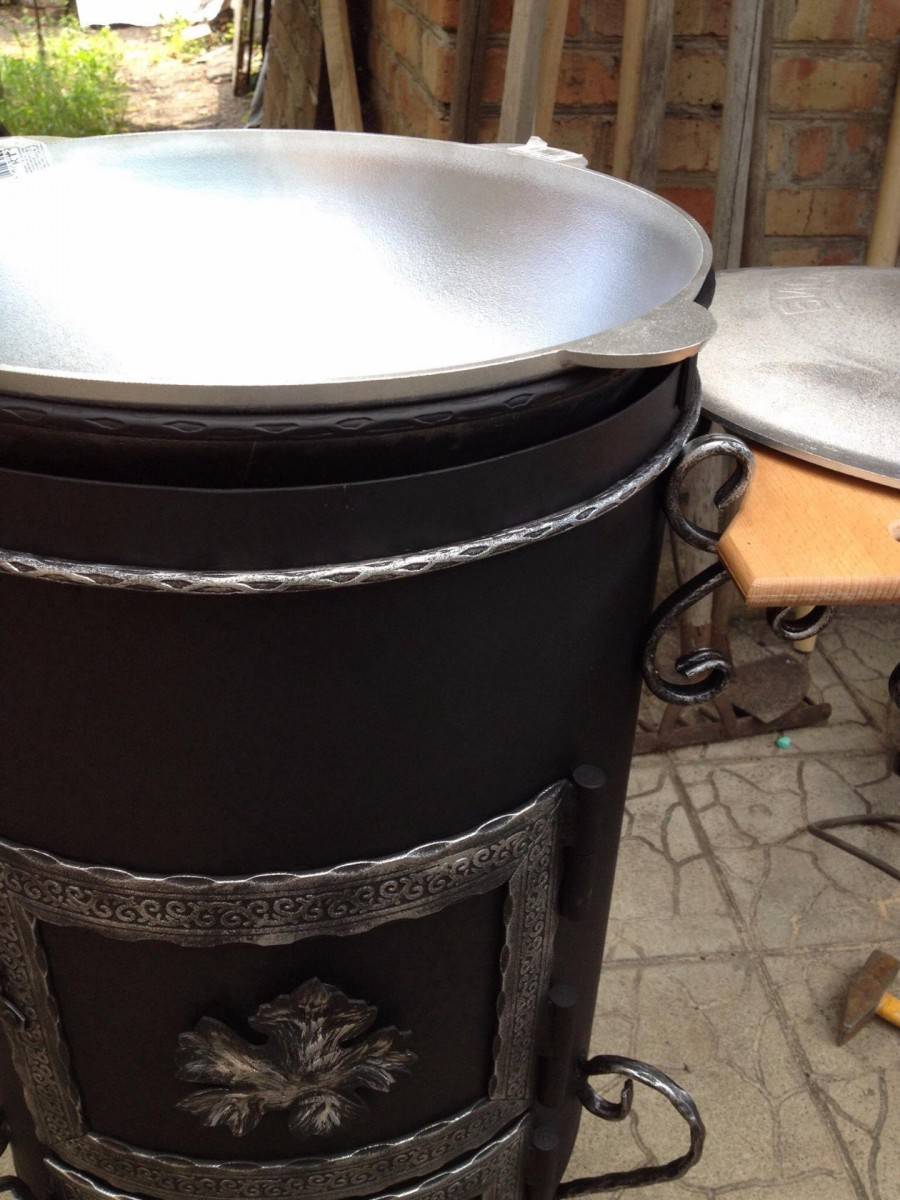

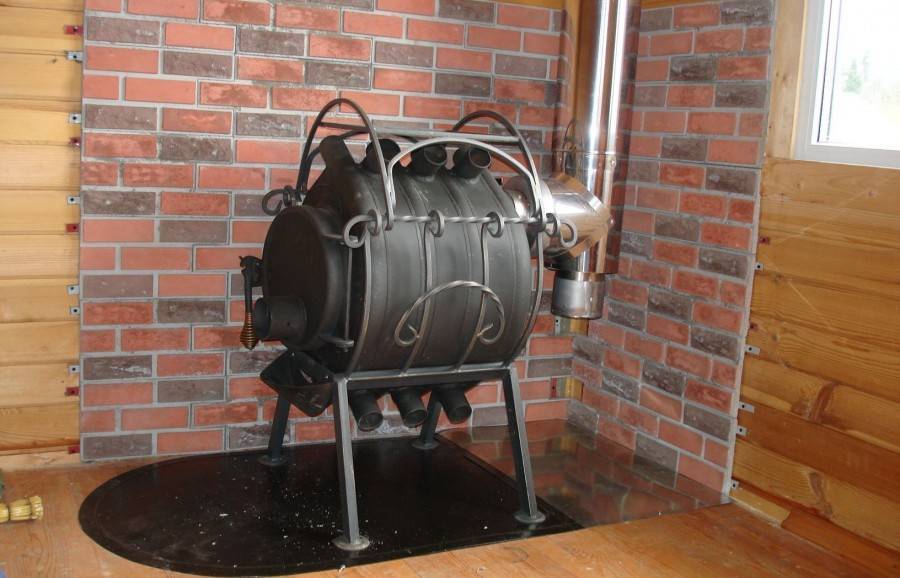

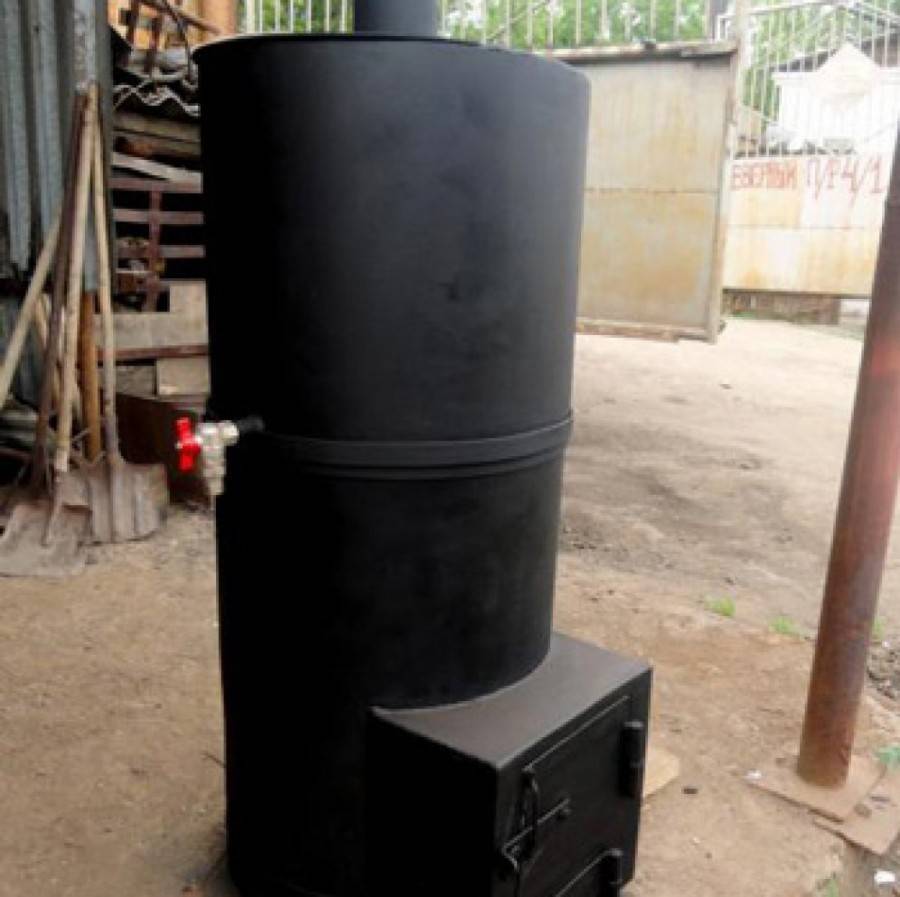

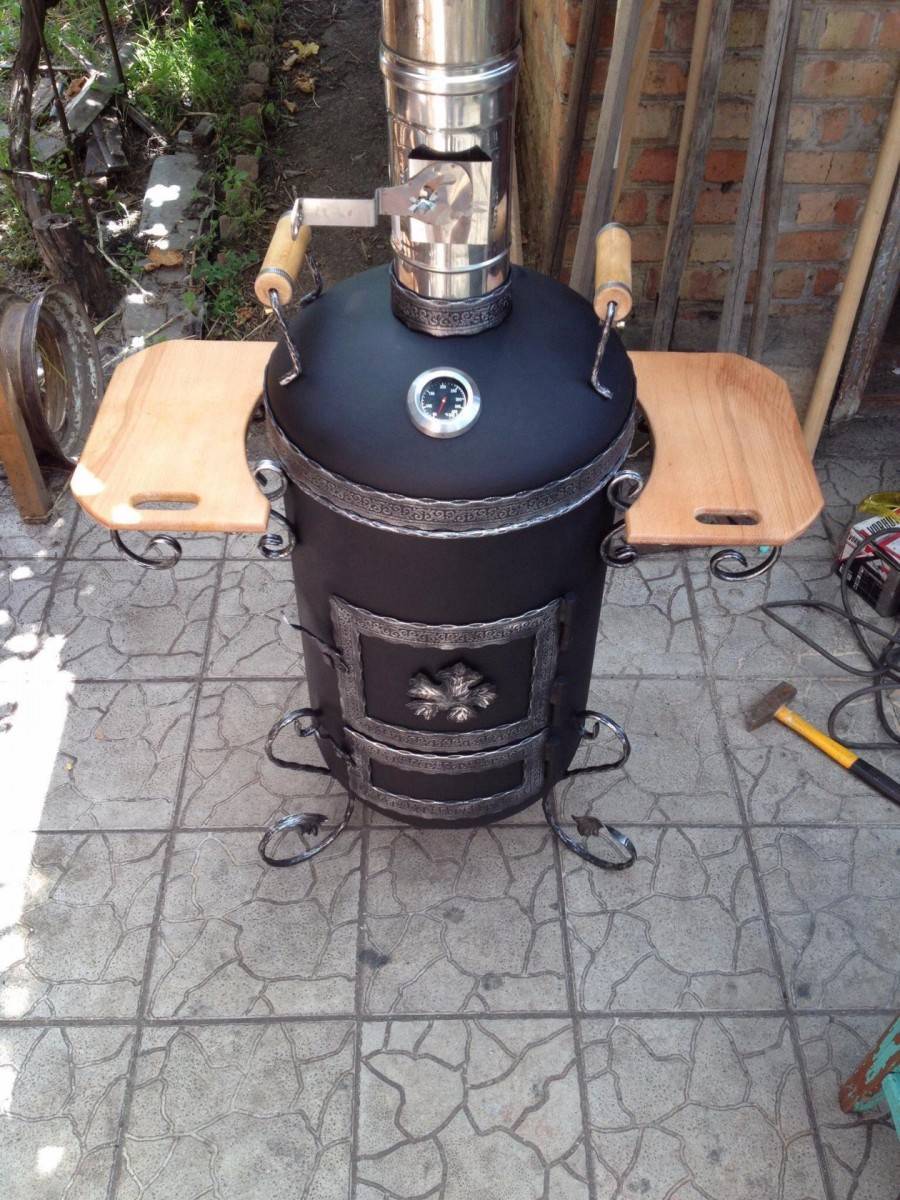

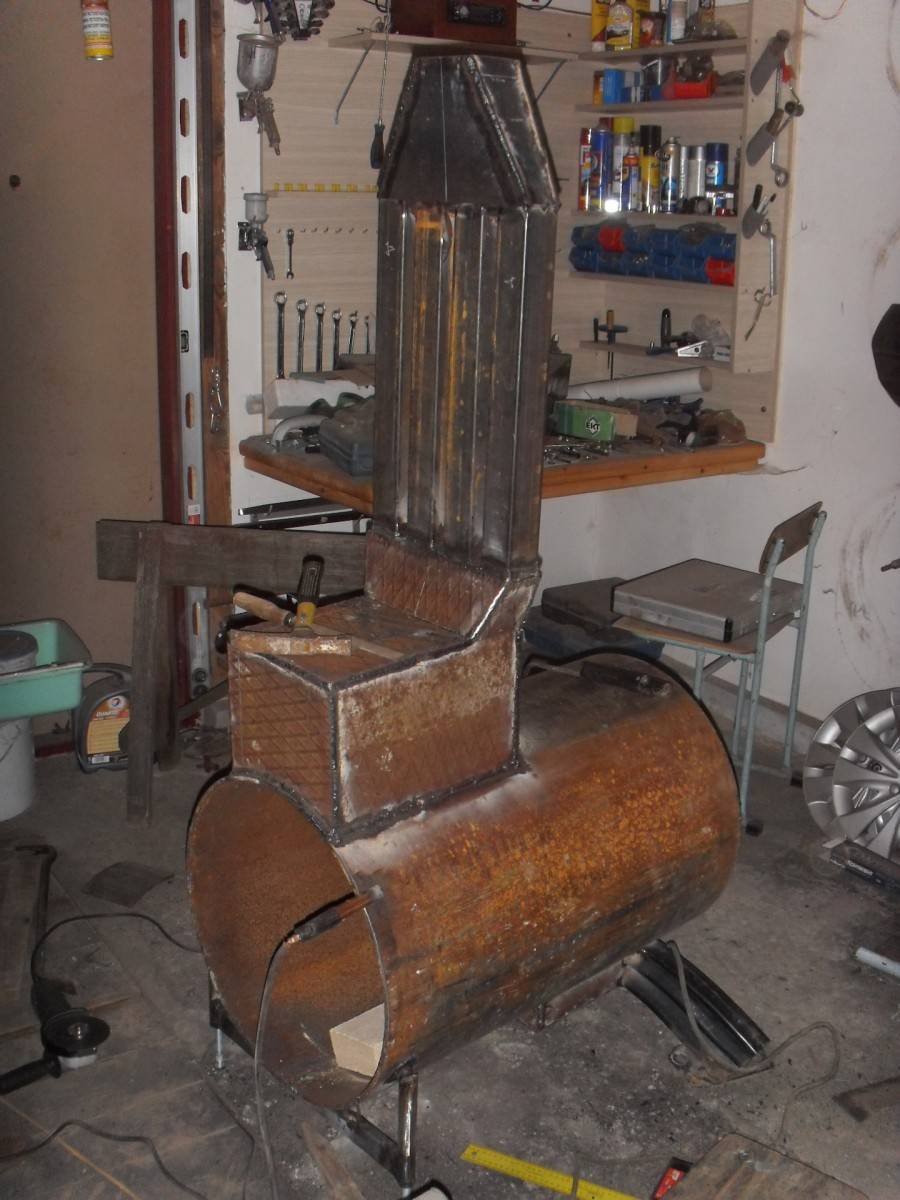

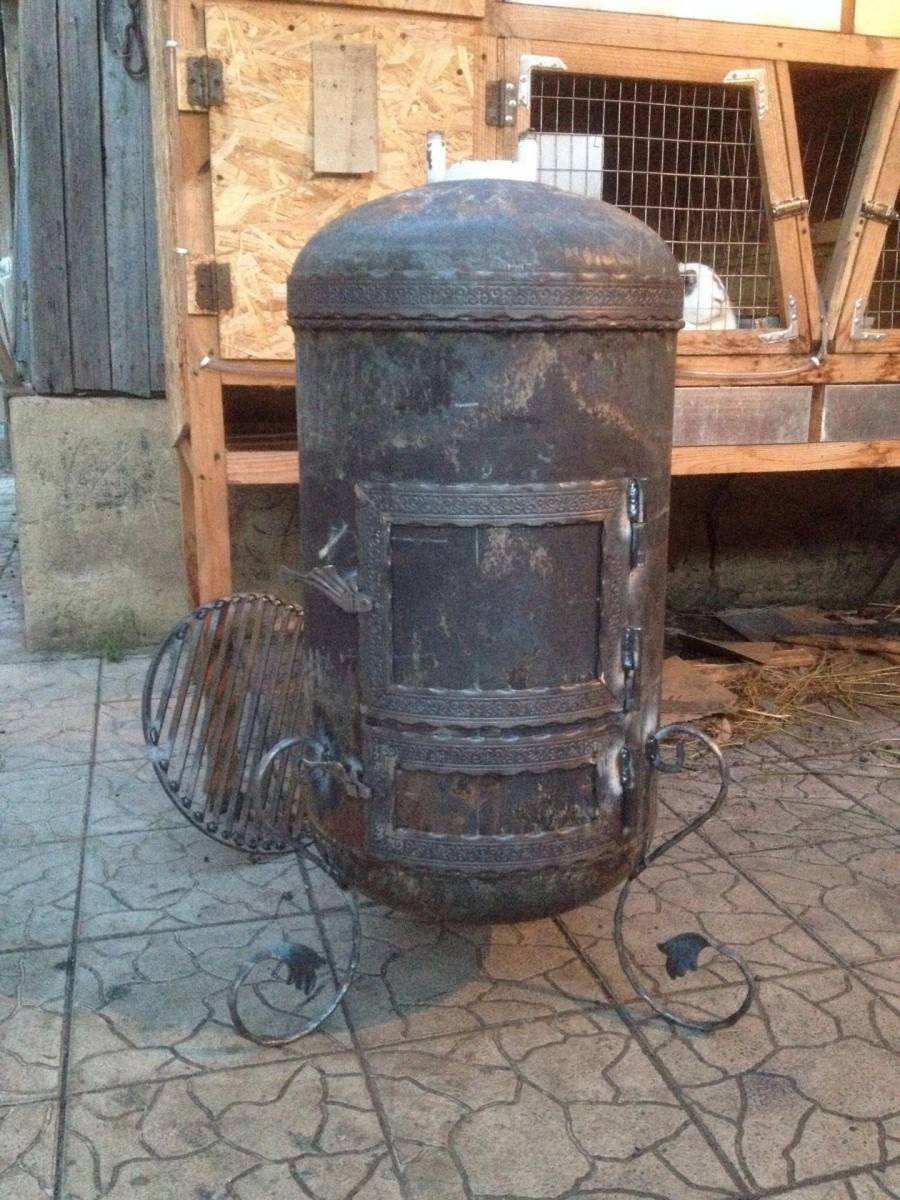

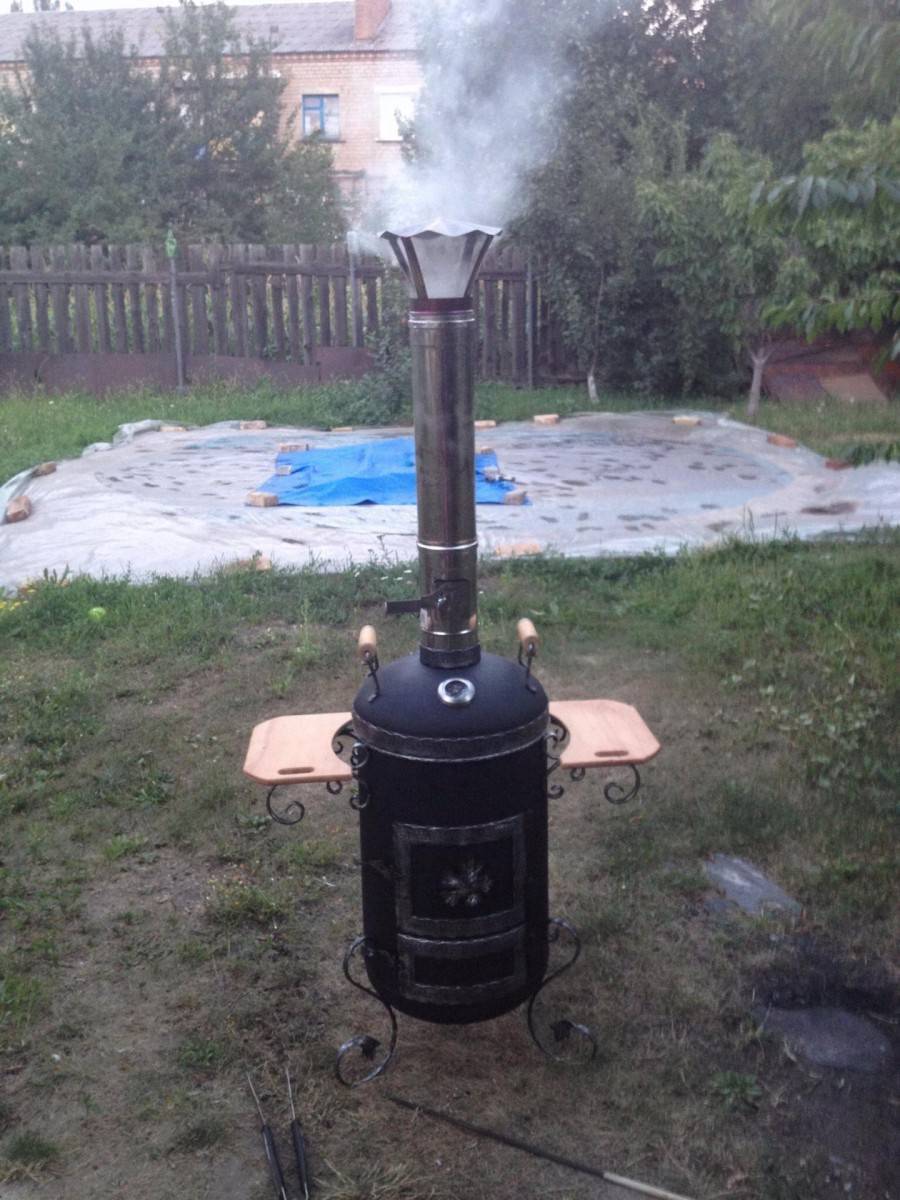

Фото буржуйки своими руками
Также рекомендуем просмотреть:
- Котлы длительного горения
- Установка полотенцесушителя
- Как прочистить дымоход
- Теплоаккумулятор для отопления
- Подогрев водопровода от замерзания
- Дымоходы для газовых котлов
- Солнечный коллектор
- Отопление частного дома
- Печь своими руками
- Ливневая канализация
- Канализация в частном доме
- Водопровод на даче
- Трубы для отопления
- Вода в дом из колодца
- Камин своими руками
- Насос для скважины
- Монтаж дымохода
- Канализация своими руками
- Радиаторы отопления
- Печь шведка
- Теплый пол своими руками
Пожалуйста, сделайте репост
Схемы буржуек

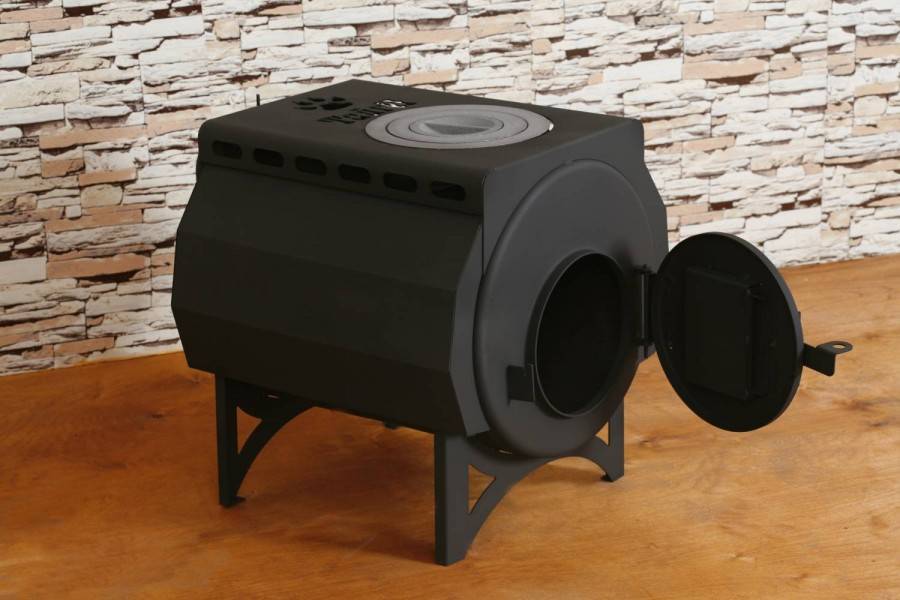

Основным достоинством печки прямоугольной формы

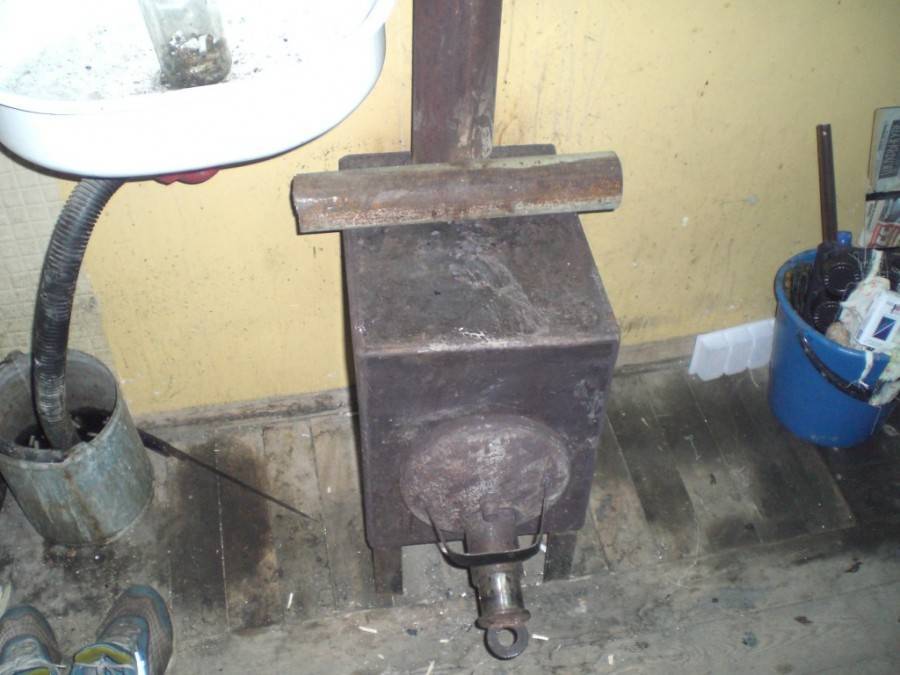

Простейшей конструкцией является печка «Гном», которая состоит из короба с приваренной к нему трубой
Важным отличием печи Логинова
является наличие двух пластин (отражателей
) в верхней части топочного отделения. Так как путь продвижения газов
при этом увеличивается, теплоотдача такой буржуйки существенно выше, чем у обычной металлической печи.
Совет
. Если требуется уменьшить размер печи Логинова, то изменять желательно лишь ее ширину. При изменении длины и высоты конструкции ее эффективность может существенно понизится.
Подробная схема буржуйки Логинова
Вывод
Конструкция Логинова позволяет минимизировать затраты топлива. Модель может быть доработана и усовершенствована, проста в изготовлении. Сделать самому печь буржуйку значительно дешевле, чем покупать готовую, при условии владения базовыми навыками работы с металлом. Схема Пьянкова ничем не хуже Логинова и чуть проще в изготовлении – никакой резьбы и трубок поддувала.
Для мастеров со стажем есть возможность превратить буржуйку в электрогенератор. Для этого потребуется элемент Пельтье. Он преобразует тепловую энергию в электричество. Интегрированные ТЭН нагреваются и вырабатывают 12 вольт постоянного тока с мощностью 60 ватт. Этого мало для полноценного обеспечения электричеством, но в условиях зимней рыбалки, армейских полигонов и дачных кооперативов без электрификации, очень пригодится.
Буржуйка Логинова более безопасна и эффективна в работе. Компактные размеры позволяют использовать её на любой площади, а небольшой вес – устанавливать даже на очень хлипких перекрытиях и лагах. Минус конструкции в сложной чистке – не каждый в состоянии поднимать и наклонять тяжелую металлическую печь. Один день работы, а в итоге собственное печное отопление с широким спектром применения.
