Принципы выбора бака для воды в баню

Бак стальной для воды

Баки для воды в бане изготавливаются либо стальные,либо из нержавеющей стали.

Поверхность бака стального для воды при постоянном контакте с водой начинает коррозировать и покрываться ржавчиной.Поэтому за ней надо будет постоянно ухаживать. Если за баком не следить,то ржавчина будет повсюду:

  • в горячей воде
  • на дне бака
  • в кране для забора воды из бака

Придется все-таки с ней все время бороться. Иначе -никак.

Чтобы уменьшить количество ржавчины,желательно каждый раз сливать воду из бака и вытирать его насухо.

Есть правда народные рецепты избавления от ржавчины,но это на какое-то время,затем процедуру придется повторять.

Чугун, сталь или нержавейка?

От материала, из которого изготовлен бак, зависит достаточно много – и скорость нагрева-остывания воды, и долговечность самого бака.

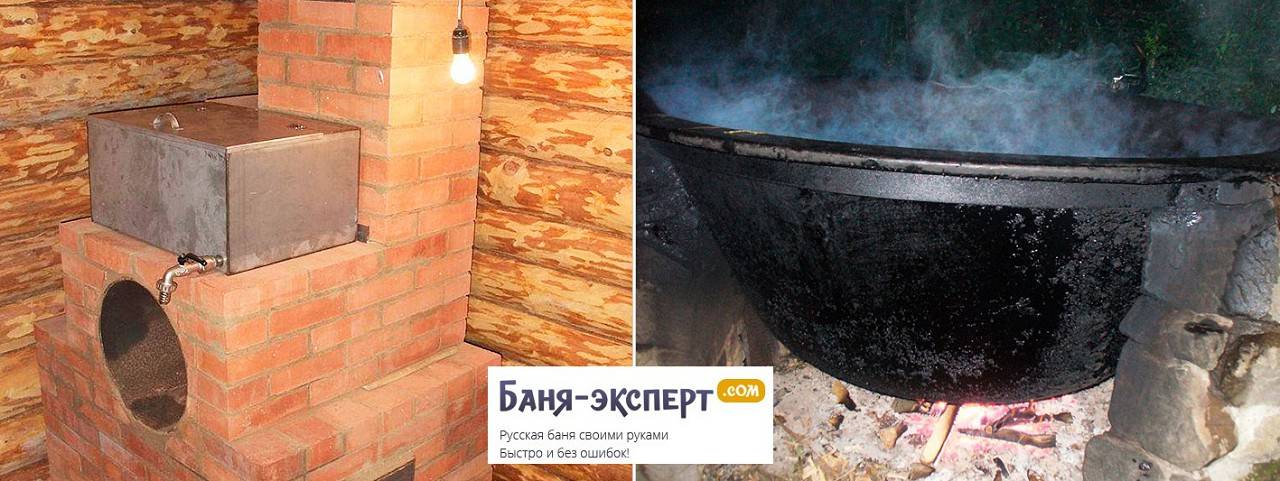

Чугун: горячая вода на целый день

Издавна бак в бане был из тяжелого чугуна – вода грелась долго, дров уходило уйма, зато горячей она была до самого вечера и мыться целый день могла вся семья. Кроме того, чугуну не страшны ни коррозия, ни высокие температуры. А вот его солидный вес – недостаток, конечно, явный.

Нержавеющие баки для бани: легкие и долговечные

Но сегодня все большую популярность приобретает бак для бани из нержавейки – от него не нужно изолировать влагу, теплопроводимостью он обладает превосходной, а коэффициент деформации из-за резких колебаний температур ничтожно мал и ни в какое сравнение не идет со свойствами черных металлов.

Лучшие марки для таких баков — 8-12X18H10 (304) и 08X17 (430), которые еще используются для изготовления посуды. Они устойчивы к даже запредельным температурам, гигиеничны и не поддаются коррозии или деформации.

Делаются такие баки для бани из прочной и тонкой листовой нержавеющей стали, куда монтируются для ввода и подачи воды специальных шаровых кранов. Уход за такими баками предельно прост.

Эмалированные баки – хороши при осторожном обращении

Избавят от неприятной ржавчины и эмалированные баки. Единственный их недостаток – это возможные сколы, которые и приведут к коррозии. Но их можно обработать специальной термостойкой краской – если только сам бак в печь вставляться не будет.

Как правильно установить и подключить бак

В зависимости от условий в бане, схемы подключения емкости могут быть разными. К примеру, если в моечную проведен водопровод,  т.е. вода будет подаваться под постоянным давлением, то нужна закрытая система водоснабжения.

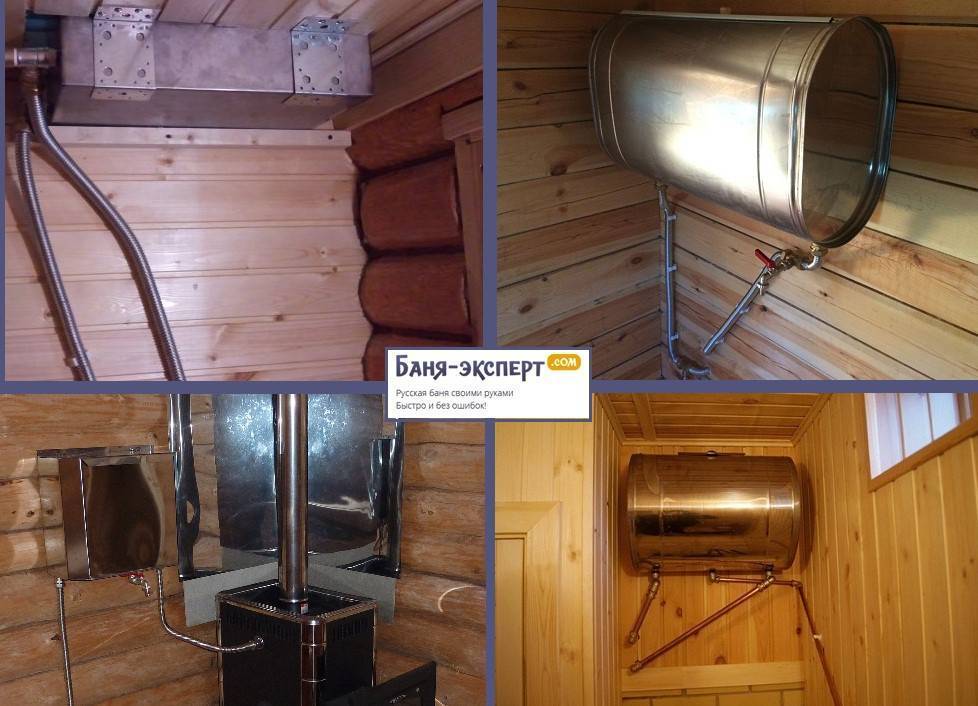

На фото – пример монтажа бака в моечной

В таком случае идеальным вариантом является печь со змеевиком внутри, который подключается к баку. Можно, конечно, реализовать и другой способ – подвесить емкость на саму печь. Для этого подойдет самая простая конструкция бака на 50-120 литров, которую можно сварить самостоятельно, в таком случае цена на изделие будет формироваться исключительно стоимостью материала.

Если подключение было выполнено верно, то схема нагрева воды выглядит следующим образом – вода подогревается в регистре и по закону физики поднимается вверх. Там она постепенно остывает и вновь опускается в регистр. Таким образом, получается естественная циркуляция.

Инструкция по подключению выглядит следующим образом:

  • Емкость устанавливается в парилке бани под потолками и подключается к змеевику при помощи труб.
  • Для нормальной циркуляции верхний отвод бака необходимо соединить с верхним отводом змеевика, а нижний подсоединить к отводу снизу. Таким образом, отвод горячей воды происходит сверху, а холодная вода будет идти снизу.
  • При входе холодной воды монтируются обратный и предохранительные клапана, последний еще называют взрывником.
  • Затем задается пороговое давление согласно инструкции бака-накопителя, при котором срабатывает предохранительный клапан.

Работать данная система будет следующим образом так:

  • Заполненный бак греется через змеевик и при спуске горячей воды он автоматически станет заполняться через подвод холодной.
  • Если горячая вода не будет использоваться, то по мере нагревания давление в баке будет расти. При достижении критической точки сработает взрывник и выпустит давление.

Если система будет выполнена правильно, то горячая вода в бане будет в том количестве, в котором нужно, и при этом напора будет достаточно, чтобы комфортно помыться.

Рекомендации по монтажу и подключению выносного бака к теплообменнику

Нагретая в теплообменнике жидкость самотеком должна поступать в резервуар. Оттуда ее можно расходовать на гигиенические процедуры, после чего в бак заново заливается холодная вода, уходящая по трубопроводу в теплообменник для подогрева.

Подключение бака для воды

Теплообменник оснащен патрубками для подключения контура. Резьба на их концах облегчает монтажные работы.

Таблица. Что понадобится для подключения?

Наименование инструментов и материаловИллюстрация
Болгарка
Перфоратор
Шуруповерт
Разводной ключ
Уровень
Гофрированная труба
Муфты
Саморезы
Лен
Сантехническая паста
Шаровые краны
Тройник

Цены на сантехническую пасту

сантехническая паста

Шаг 1. Проводятся замеры точек выхода трубопровода, после чего высверливаются отверстия под трубы горячей и холодной воды.

Сверлятся отверстия

Сделать это не всегда просто, учитывая толщину стен.

Отверстие под трубу

Шаг 2. Подвешивается выносной бак из нержавеющей стали. Для этого нужно закрутить два самореза.

Вкручиваются саморезы

Все замеры необходимо делать с использованием уровня.

Используется строительный уровень

Бак фиксируется при помощи настенного крепления.

Фиксация бака для воды

Шаг 3. Соединения труб и патрубков необходимо герметизировать. Для этого можно использовать нить Tangit Uni-Lock или герметик. Если этих материалов нет, рекомендуется воспользоваться сантехнической пастой и льном, купить которые проблем не составляет. Паста наносится на резьбу, после чего наматывается волокно (его необходимо аккуратно расправлять).

Наматывается волокно

Такое соединение отличается надежностью. После этого можно завинчивать гайки, воспользовавшись разводным ключом.

Закручиваются гайки

Нужно отметить, что некачественно выполненная герметизация приведет к протечкам воды. То же самое необходимо сделать на теплообменнике.

Важно качественно выполнить герметизацию

Шаг 4.  Подключение трубопровода. Соединение теплообменника осуществляется посредством гибкой нержавеющей гофрированной трубы. Подогнать ее по размеру можно при помощи болгарки.

Для подключения используется гибкая гофрированная труба

Второй конец горячей магистрали соединяется с патрубком (верхним) теплообменника.

Второй конец горячей магистрали

Внизу контура необходимо предусмотреть колено и установить шаровый кран для слива воды перед наступлением зимы (ни в трубах, ни в теплообменнике, ни в баке жидкости в холодном помещении оставаться не должно). Этот кран должен быть расположен в самой нижней точке.

Шаровый кран

Также монтируется выход горячей воды (подводится к крану).

Слив горячей воды из бака

В результате получилась такая конструкция.

Такая конструкция получилась в итоге

Теплообменник выглядит следующим образом: к верхнему патрубку подведена труба для отвода горячей жидкости, к нижнему – для подачи холодной воды из бака.

Подключение горячей и холодной воды

Шаг 6. Осталось наполнить бак и провести пробный запуск системы.

Виды баков

Все баки делятся на виды по двум критериям: способу установки и материалу изготовления. По способу установки баки бывают:

  • встроенные;
  • выносные;
  • самоварного типа (монтируемые на печную трубу).

По материалу изготовления:

  • чугунные;
  • из нержавеющей стали;
  • из эмалированной стали.

У каждого вида есть модели, отличающиеся по форме, объему, толщине стенок. Большинство емкостей оснащены стандартными кранами и имеют выводы для душа, но есть и такие, из которых воду набирают через верх ковшиком. Чтобы не ошибиться при выборе, следует подробно ознакомиться с преимуществами и недостатками всех указанных видов.

Встроенные баки

Встроенные баки

Самый экономный и удобный вариант. Бак устанавливается в процессе кладки печи. Его нижняя часть располагается внутри топки, благодаря чему вода нагревается непосредственно пламенем. Горячую воду набирают через верх ковшиком или при помощи встроенного крана.

Печь из кирпича с баком для воды

Из-за прямого контакта с огнем стенки и дно емкости должны быть как можно толще, поэтому самым предпочтительным материалом для такого бака является чугун толщиной от 5 мм. Не менее популярными считаются баки из нержавейки с толщиной стенок 1 и 1,5 мм. Емкости из эмалированной стали для данного способа монтажа не подходят. Чугунные баки имеют форму чаши, из нержавейки обычно в форме куба или цилиндра.

Чугунные баки для воды

Преимущества встроенных баков:

  • быстро нагревается вода;
  • температура воды поддерживается длительное время;
  • экономится свободное пространство, поскольку бак не выступает за пределы печки;
  • простой монтаж.

Недостатки:

  • уменьшается теплоотдача печи, так как основная часть тепла уходит на обогрев воды;
  • габариты бака ограничены размерами печи;
  • бак должен иметь толстые стенки, что увеличивает его вес и стоимость.

Баки металлические для банных печей

Этот способ удобен в тех случаях, когда в бане парится одновременно не более 4 человек, или люди моются по-отдельности. Например, если в бане по очереди парится 3-4 человека, времени на это требуется достаточно много, соответственно, и поддерживать температуру воды придется дольше, подкидывая дрова. Встроенный бак позволяет сэкономить на топливе, оставаясь горячим очень долго. А вот для больших компаний данный вариант не самый оптимальный, поскольку не обеспечивает нужное количество воды.

Выносные баки

Выносные баки

Выносной бак располагается на расстоянии от топки и соединяется трубами со встроенным в печь теплообменником. Без этого его эксплуатация невозможна. Чаще всего такой бак устанавливают в моечной или крепят на стене парной рядом с печкой, если его габариты больше площади топки. Выбирая место для емкости, необходимо учитывать, что длина труб не должна превышать 2,5-3 м. Выносные баки могут быть из нержавейки и эмалированные, цилиндрической, прямоугольной и даже треугольной формы – для установки в углу помещения.

Бак для воды треугольной формы

Преимущества:

  • бак устанавливают там, где удобнее;
  • можно использовать емкости больших размеров;
  • нет прямого контакта с огнем, поэтому бак может быть эмалированным и с более тонкими стенками.

Если в бане регулярно парятся по 6-8 человек, выносной бак является отличным вариантом.

Недостатки:

  • без поддержания огня в топке вода быстро остывает;
  • печь нельзя использовать без воды в контуре;
  • более сложный монтаж по сравнению со встроенным баком.

Схема подключения выносного бака

Бак на трубе или конструкция «Самовар»

Данный вариант подразумевает монтаж бака вокруг дымовой трубы, причем в одних моделях труба располагается снаружи емкости, в других – внутри.

Бак для горячей воды на трубу

Вариант конструкции бака для воды на трубу

По высоте бак может занимать пространство от печки до потолка, частично выходить на чердак или крепиться лишь к небольшому участку дымохода над печью. Самая удобная форма емкости – цилиндрическая, но есть много моделей прямоугольного, треугольного и овального сечения. Обогрев воды осуществляется при помощи проходящего по трубе дыма, который имеет очень высокую температуру.

Бак для воды овальной формы

Преимущества:

  • быстрый и равномерный обогрев воды;
  • не снижает теплоотдачу печи;
  • экономия пространства;
  • можно установить емкость любого объема;
  • вода долго остается горячей.

Такой бак подходит для любой бани и любого количества человек. Все зависит от размеров емкости.

Печи с баками для воды на трубе

Недостатки:

  • сложность установки;
  • повышенное отложение сажи на стенках дымохода.

При установке бака необходимо правильно подобрать крепежные элементы, чтобы надежно зафиксировать емкость в вертикальном положении. Кроме того, понадобится монтировать трубы для подачи холодной воды и отвода горячей, устанавливать кран.

Бак самоварного типа

Виды регистров, принцип работы, преимущества

Регистры – это герметичные ёмкости, используемые для нагрева жидкости в сопредельных помещениях. Теплообменники для бани оборудуются парой штуцеров, что позволяет соединять их с отопительной системой и водоснабжением. Теплообменники бывают нескольких типов:

  • печные – монтируются в теле печи;
  • корпусные регистры – устанавливаются возле отопительной системы;
  • трубные регистры – крепятся к дымоходу.

Каждый вид имеет свои преимущества. Если необходимо максимально долго сохранять температуру воды, то лучше купить печной регистр. Жидкость, залитая в бак, не будет остывать, пока кирпич или металлический корпус удерживают тепло.

Трубные теплообменники используют энергию горячих газов для отопления, что делает их намного производительнее. Вода, залитая в бак, быстро нагревается, а в процессе топки бани поддерживается высокая температура. Корпусные регистры, смонтированные возле печи, позволяют быстро нагревать жидкость.

Принцип работы печи с теплообменником

Банная печь с теплообменником

Теплообменники или водяные контуры независимо от своего месторасположения работают по единому принципу. Тепловая энергия непосредственно от печи передается водяной рубашке или регистру. Залитый в теплообменник теплоноситель начинает нагреваться; в баке или же вода имеет комнатную или ниже таковой температуру.

За счет этой температурной разности в контуре создается давление, которое способствует самотечной циркуляции теплоносителя. То есть, нагретая в теплообменнике вода поступает в выносной бак. Из бака горячая вода расходуется на гигиенические процедуры, после чего в емкость заливается холодная порция теплоносителя. Холодная вода в свою очередь переносится по трубам в теплообменник, где происходит ее нагрев.

Если система закрытого типа (то есть выносной бак работает как отопительный прибор), заливка воды производится строго до розжига печи, в противном случае из-за разницы температур может деформироваться и лопнуть металл теплообменника.

Циркуляция продолжается до тех пор, пока в печи поддерживается высокая температура.

Таким образом, при наличии в печи теплообменника отпадает необходимость в установке водонагревателя для душевой, а также обустройстве дополнительных источников тепла в помещениях.

Принцип действия

Тут ничего сложного. Вода относится к наиболее теплоемким веществам, поэтому для ее нагрева нужно много энергии. Эту энергию мы можем отобрать либо у корпуса печи, либо с дымохода.

Кирпичная печка для бани с баком для воды

Понятно, что внутри печки тепло «рабочее», идущее на обогрев парилки, а в дымоходе оно уже относится к числу потерь, потому что газы не успевают охладиться, проходя через трубу, и в таком виде уходят в атмосферу.

Из этого следует, что идея приобрести печку для бани с баком для воды может быть полезной для увеличения КПД печи – для этого нужно брать модель, у которой бак на дымоходе.

Материалы

При выборе бака в баню или при самостоятельном её изготовлении крайне важен безошибочный выбор материала его изготовления. От этого будет зависеть время нагревания жидкости, период её остывания и длительность эксплуатации самого аппарата. Среди самых широко применяемых материалов массово используются чугун, нержавейка и эмалированная сталь.

Раньше для емкостей под горячую воду применялись только баки из чугуна. Чугунные емкости проверены временем и имеют ряд положительных сторон. В частности, бак из чугуна будет длительное время поддерживать воду в горячем состоянии. На них не появляется коррозия и вода в этом баке будет всегда чистой. Такой материал очень устойчив к изменениям температуры. И, наконец, срок годности бака из чугуна очень продолжительный, так как этот материал не подвержен воздействиям коррозии. В настоящее время не многие производители занимаются изготовлением баков из чугуна. Но вполне можно купить б/у бак по более низкой цене. В данном случае нужно будет произвести его обработку и придать ему приятный внешний вид.

Из минусов можно подчеркнуть довольно длительное время для нагрева воды в баке. Баки из чугуна имеют большой вес и их иногда необходимо установить на специальный фундамент. Если же бак находится над печкой, его креплению требуется дополнительное усиление. Изготовить такой бак самостоятельно также будет очень проблематичным мероприятием.

Емкости из нержавеющей стали сейчас используются довольно часто. Этот материал пришел на смену бакам из чугуна. Владельцы бань оценили их высокие положительные качества. Для таких баков не требуется дополнительная защита от повышенной влажности. Вода в баке из нержавейки греется в предельно короткий период времени. Нержавеющая сталь обладает хорошей устойчивостью к резким перепадам температур и, соответственно, не ржавеет, что уже следует из ее названия. Из минусов можно отметить разве только то, что вода в нем остывает быстро.

Баки из эмалированной стали – тоже востребованный вариант такой конструкции. Специальное эмалированное покрытие на таких баках надежно защищает их от воздействия коррозии. Главное – не допустить повреждений эмали, иначе бак может начать ржаветь. Хотя повредить слой эмали довольно проблематично, так как такое покрытие является устойчивым к разного рода повреждениям. При необходимости бак из такого материала можно очень легко почистить. На рынке представлена эмаль различных цветов.

Для холодной воды отдельные баки сейчас применяются нечасто, так как она чаще всего поступает в помещение через водопровод. Но если возникла необходимость поставить емкость и для холодной воды, то с ней возникает куда меньше хлопот, чем с баком для горячей воды, так как особо строгих требований к ней нет. Можно использовать даже деревянные резервуары, как, например, дубовую бочку. Популярностью пользуются и емкости из пластика для холодной воды. Но такие емкости нельзя размещать в парилке и тем более возле печи, ведь пластик чувствителен к высоким температурам и при нагреве может деформироваться. Также такой бак можно вполне изготовить и своими руками.

Самодельную емкость можно сварить из нескольких листов алюминия. Можно также использовать оцинкованные поверхности, которые дополнительно защитят бак от воздействия коррозии.

Что это такое

Устройство служит для нагрева воды в бане. Его принцип работы основан на физических свойствах горячей воды, расширяющейся и поднимающейся вверх, а холодная при этом остается внизу.

Обычно теплообменник небольшого размера, поэтому жидкость в нем быстро нагревается. К нему присоединяются две трубы – снизу и сверху. Таким образом, горячая по верхнему патрубку, замещаемая снизу холодной, поднимается в бак, который может находиться как в парилке, так и в смежном помещении, как правило – в мойке. При этом вода низкой температуры по нижней трубе постоянно без принудительной подачи добавляется в устройство для нагрева.

Варианты нагрева воды в бане от печи

Выделяют следующие модели:

1. Емкость самоварного типа – устанавливается на выходной патрубок дымохода. Нагрев происходит за счет тепла уходящих в трубу дымовых газов. К штуцеру на дне бака подсоединяется кран для разбора горячей воды. Если у вас нет помывочной, то данный вариант будет отличным решением для нагрева

Мы рекомендуем обратить внимание на следующие условия эксплуатации:

  • использование бака самоварного типа допускается только с печами для бань;
  • запрещается эксплуатировать пустой бак во время работы печи;
  • если вы хотите получить «финскую сауну» данный вариант нагрева воды вам не подойдет, так как в случае долгого разогрева парной жидкость начнет кипеть, из-за чего образуется тяжелый пар.

2. Теплообменник самоварного типа (небольшого размера с возможностью подключения к баку), который можно расположить в любом месте. Удобен тем, что при его наличии, бак можно разместить в помывочной. Из очевидных преимуществ перед остальными вариантами – быстро нагревает воду.

3. Теплообменник, который устанавливается на стартовый дымоход.

4. Стартовый дымоотвод + бак-рюкзак – вариант с нахождением в парной и отсутствием регулируемой конвекции для прогрева помещения.
Емкость соприкасается со стенкой трубы дымохода, за счет чего происходит нагрев жидкости. Из недостатков также можно отметить, что данная модель не имеет защиты от жесткого инфракрасного излучения, и в случае сильного нагревания, вода начинает кипеть.

5. Дымоход-конвектор со встроенным в него нагревателем.

Особенности: регистр находится внутри трубы, из которой выходят 2 одинаковых штуцера ¾ дюйма с внутренней резьбой. С помощью патрубков устройство соединяется с баком, висящим в удобном месте.

Может быть:

  • Вмонтирован в печь – при появлении накипи теряет КПД.
  • Расположен возле дымохода (на нем) – медленнее обеспечивает нагрев до необходимой температуры, зато на его внутренней поверхности ничего не оседает, к нему имеется легкий доступ, и его ремонт не составляет труда.

Выбор зависит от пользователя: чему отдать предпочтение, производительности или комфорту в обслуживании, экономии полезной площади или топлива.

Обзор печей с теплообменником

Существуют встраиваемые модели теплообменников. Ниже мы рассмотрим популярные из них.

Банная печь с бойлером

Начнем с того, насколько такое решение обосновано с экономической точки зрения. Монтаж данного устройства повышает КПД используемого оборудования. С ним отработанные газы не просто бесполезно улетают в атмосферу, но и попутно нагревает воду, которую затем можно использовать для купания или других бытовых нужд. Поэтому он многократно оправдывает факт своей установки в долгосрочной перспективе.

Везувий Скиф 16 ВЧТ

Мощная и скоростная, с право- или левосторонним расположением нагревателя воды, оборудованная сеткой. Может похвастать стальной топкой с толстыми стенками (8 мм), благодаря которым не боится даже постоянного воздействия высоких температур.

Торнадо 20М2

Производительная, тяжелая (125 кг). Оснащена чугунной дверцей, встроенным теплообменником и вместительным боковым кожухом, рассчитанным на 240 кг камней. Должна устанавливаться на усиленный фундамент. Зато и КПД впечатляющее.

Harvia 20 SL Boiler

Каменка от финского производителя, весящая 75 кг, с 40 кг камней. Современная, с рекуператором в виде бака, с выносной конструкцией и вмонтированным конденсатором, рассчитана на парилку площадью до 20 м3. Обладает устойчивыми ножками и нержавеющей рамкой, отличается плавными формами и привлекательным дизайном.

Как выбрать оптимальную конструкцию

В сущности, мы уже ответили на этот вопрос в предыдущей главе, но ответ отсылал к конкретике той или иной бани.

Давайте еще раз посмотрим на определяющие пункты:

Как рассчитать нужный объем емкости? Исходите из того, что для одного моющегося нужно не менее 10 литров воды.

Как предполагается отапливать смежные помещения? Если нет других вариантов, можно использовать для этой цели выносной резервуар. Само собой разумеется, что в этом случае его не стоит теплоизолировать. Как другой вариант, можно использовать печь для нагрева антифриза в отдельной отопительной системе.

Готовы ли вы к созданию принудительной циркуляции? Если да, то никаких препятствий к выбору любой из описанных конструкций не имеется. В этом случае вы получите не только душ, но и, при желании, отопление через радиаторы. Правда, придется организовывать систему по всем правилам.

К примеру, не забывайте о необходимости установки расширительного бачка, который принимает избыток жидкости в системе.

Как работает система?

Тепло от печки передается регистру или водяной рубашке теплообменника, что приводит к повышению температуры теплоносителя. Поскольку в баке вода имеет меньшую температуру, создается давление, способствующее самотеку жидкости. Таким образом горячая вода попадает в бак, а в холодная по трубопроводу поступает в теплообменник, где нагревается (из нижней точки бака вода должна подаваться в нижнюю точку теплообменника, а из верхней точки теплообменника вода соответственно должна идти в верхнюю точку бака). Минимальный диаметр трубы – 3/4 дюйма. Процесс длится до тех пор, пока в печи не упадет температура.


Как подключается бак для воды

Без установки насоса общая длина труб между теплообменником и выносной емкостью не должна быть больше 3 м. Есть нюанс и в принципе устройства трубопровода. Необходимо создать уклон, чтобы обеспечить естественную циркуляцию теплоносителя: трубы, соединяющие теплообменник с баком, должны иметь уклон не менее 25…30 градусов, а доставляющие воду от теплообменника к емкости – 250 градусов.

Установка теплообменника позволяет не только обойтись без водонагревателя в баке, но и провести тепло во все помещения.


Бак для бани своими руками

Теплообменник нужно грамотно выбирать. Он не должен снижать производительность каменки, отбирая у нее значительное количество тепла. Максимум, что он может забрать – 10% от вырабатываемой тепловой энергии.

Если организовать движение воды самотеком нет возможности, можно дополнить систему циркуляционным насосом. Это повысит ее эффективность. Можно будет увеличить протяженность трубопровода и уменьшить уклон. Но работа этого оборудования возможна лишь от электрической сети напряжением 220 В.

Калькулятор расчета напора циркуляционного насоса

Перейти к расчётам


Нельзя топить печь с пустым баком Так как при устройстве водоснабжения в бане часто не обойтись без циркуляционного насоса, который обеспечивает перемещение жидкости в замкнутом контуре, предлагается 5 лучших моделей.
