Горизонтальная буржуйка из трубы своими руками

Подготовительные работы перед сборкой печи: выбор места

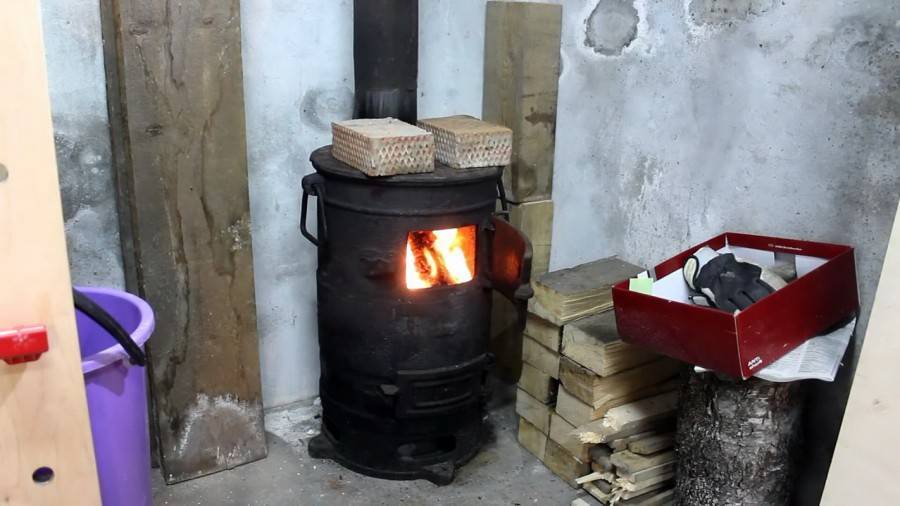

Использование буржуйки в гараже, как и любого другого отопительного прибора, требует соблюдения правил безопасности. В первую очередь это касается места установки устройства. Идеально для этого подойдет угол гаража, который располагается возле стен, противоположных к воротам помещения.

Помните, что нельзя ставить печку в непосредственной близости с автомобилем. Расстояние между ними должно быть минимум 1,5 м. Аналогичная отдалённость должна быть и от предметов, которые легко воспламеняются, например, от бочек с бензином.

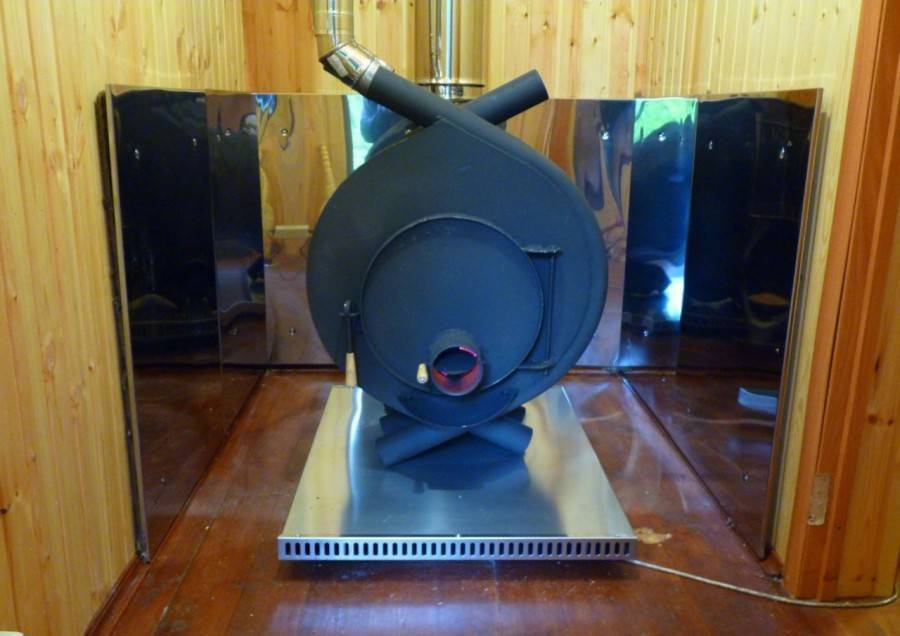

Стены возле буржуйки должны быть защищены огнеупорным материалом

Расстояние от буржуйки до стены зависит от того, из какого материала построен гараж. Если это дерево, то от печки до стены должен быть минимум 1 м. Дополнительно их рекомендуется защитить асбестовыми плитами.

Стоит ли обкладывать трубу кирпичом?

Металлическая дымоходная труба для буржуйки не требует специальной защиты от внешнего воздействия, но из-за визуального эффекта и возможных соприкосновений с горячей трубой, предприимчивые хозяева часто обкладывают трубопровод кирпичом.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

А вот сооружение дымохода посредством кирпичной кладки запрещена – для этой отопительной системы подобные конструкции не подходят, в этой роли подходит исключительно оцинкованная труба для буржуйки, она обеспечит хорошую тягу, её легко чистить и проверять на наличие дефектов. Простота в установке и легкий уход – главные достоинства данной вытяжки.

Достоинства и недостатки буржуйки для установки в гараже

Буржуйка хорошо зарекомендовала себя в работе. Это удобный вариант обогрева помещения в осеннее и зимнее время года. Конструкция небольшая, и ее можно переносить. Она легко обогревает даже большие помещения, независимо от погоды на улице, климатических условий.

Изделие из старых баллонов

Сейчас такую печь используют исключительно для гаража и хозяйственных построек. Это связано со следующими недостатками:

  • металл быстро отдает тепло и остывает (такой отопительный прибор не используется для жилых помещений, где нужно постоянно поддерживать определенный температурный режим);
  • это не экономичный вариант;
  • опасность пожара (во время монтажа и установки нужно позаботиться о том, чтобы защитить стены, пол).

Для буржуйки можно использовать разное топливо, поэтому можно минимизировать затраты и расходы. Это устройство обладает практически 100% уровнем КПД.

Для установки не требуется фундамент

Фото буржуйки своими руками

Также рекомендуем просмотреть:

  • Лестница своими руками
  • Сарай своими руками
  • Утепление дома своими руками
  • Отмостка своими руками
  • Погреб своими руками
  • Верстак своими руками
  • Стяжка пола своими руками
  • Чердачные лестницы
  • Обустройство гаража
  • Монтаж поликарбоната
  • Монтаж вагонки
  • Пресс своими руками
  • Камин своими руками
  • Утепление мансарды
  • Купель для бани
  • Крыльцо своими руками
  • Решетки на окна
  • Теплица своими руками
  • Ограждения для клумб
  • Перила для лестниц
  • Парилка в бане
  • Смотровая яма в гараже
  • Бетономешалка своими руками
  • Беседка своими руками
  • Веранда своими руками
  • Курятник своими руками
  • Утеплить дверь своими руками
  • Сигнализация для дачи
  • Клумбы своими руками
  • Дачный туалет своими руками
  • Аксессуары для бани
  • Скамейки для дачи

Выбор качественной бочки

Для изготовления печи буржуйки можно использовать любую стальную бочку, применяемую в нефтехимической, лакокрасочной, химической, металлургической промышленности для хранения и транспортировки технических продуктов:

  • наливных — масел, растворителей, красок, дизельного топлива, натриевого жидкого стекла;

  • пастообразных — густых смазочных материалов, битума;

  • сыпучих — каустической соды, различных пластификаторов.

Они производятся двух типов — с открытым и закрытым верхом, также различаются по толщине дна, крышки и обечайки.

Любую из этих ёмкостей можно приспособить под печку буржуйку, если предварительно хорошо очистить и промыть её внутреннюю поверхность. Однако, чем тоньше стенки ёмкости, тем быстрее они прогорят, и печка выйдет из строя. Поэтому выбирать для буржуйки нужно изделие с толщиной металла более 2 мм.

Мнение эксперта
Николай Давыдов
Печник с 15-летним стажем

Ну, а самый лучший вариант — бочка из нержавейки. Высоколегированная нержавеющая сталь наиболее устойчива к воздействию высоких температур в зоне горения топлива, а значит и изготовленная из неё печь будет служить более продолжительный срок.

Плюсы и минусы

Как и любое иное отопительное устройство, печка имеет как плюсы, так и минусы.Безусловными плюсами самодельной печи являются:

  1. Компактность размеров.
  2. Применение любого доступного топлива, можно топить торфом, дровами, опилками, щепками, углем.
  3. Незначительные затраты на изготовление устройства, в основном можно обойтись сподручными материалами.
  4. Установка конструкции не требует закладки фундамента, дымоотвода.

К недостаткам печи можно отнести:

  1. Достаточно большой расход топливного материала, принцип таков: пока топишь – тепло. Чтобы помещение не остывало, нужно подкидывать чаще топливо, иначе можно просто замерзнуть.
  2. Стенки печи сильно нагреваются, при соприкосновении можно получить ожоги.
  3. Нельзя допускать выпадения угольков из печи, это чревато пожаром.

Отопитель из автомобильных дисков

Преимущество колесных дисков – приличная толщина металла. Если из них смастерить буржуйку, она долго не прогорит, хотя красивым подобное изделие не назовешь. Дадим несколько рекомендаций по изготовлению:

  1. Чем больше в вашем распоряжении старых колес от машины одинакового размера, тем объемнее получится топка печи. Только у дисков нужно вырезать среднюю часть (желательно – газовым резаком, болгаркой действовать неудобно).

  2. Горизонтальную печь изготовить проще – сварите несколько колес с вырезанной сердцевиной и поставьте конструкцию на ножки. Спереди приделайте дверцу, а сзади – глухую стенку с дымоходным отверстием.
  3. Для удобства очистки горизонтальной модели уложите в топку подовый лист металла.
  4. Вертикальный вариант делается таким же образом, только дверца вырезается в боковой стенке корпуса, а дымоотвод – с противоположной стороны.

Если в хозяйстве обнаружилось только два колесных диска, можно собрать комбинированный вариант буржуйки, вставив между ними секцию стальной трубы подходящего диаметра. Как изготавливается подобная печка, смотрите на видео:

Как сделать своими руками?

Варианты изготовления:

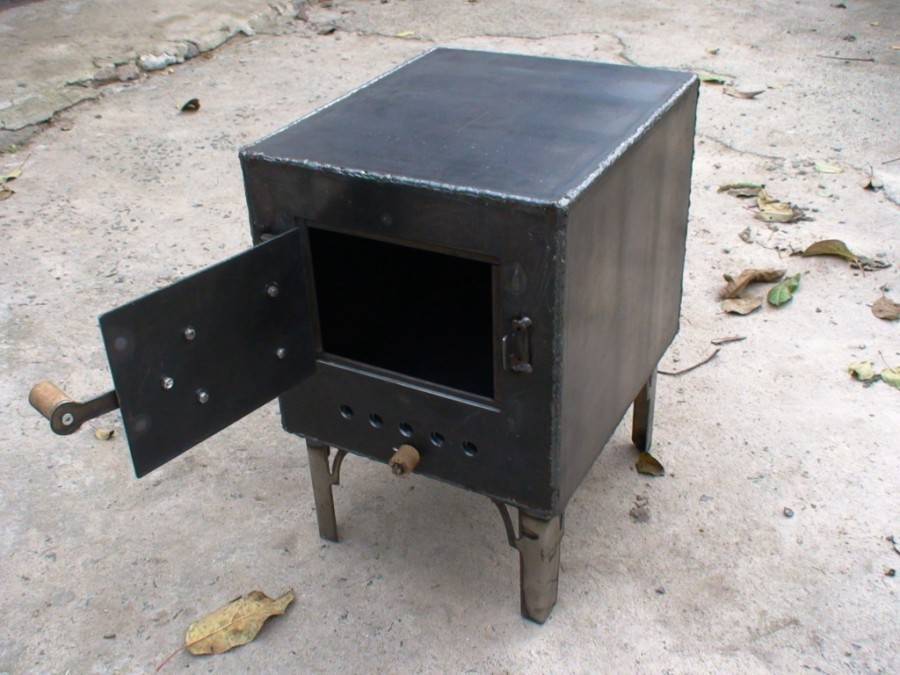

Прямоугольная печь

Представляет собой металлический ящик, можно самостоятельно сварить конструкцию из листов стали. Для буржуйки прямоугольной вполне сгодится автомобильный старый бак, короб.

Обычно, данная форма выбирается при надобности готовить на печи еду.

На вместительную платформу можно поставить сразу 2 больших кастрюли, либо емкости для нагрева воды.

Принцип изготовления прост: сооружаются дверки, прикрывающие поддувало и камеру сгорания, для дымохода делается отверстие, продукты горения должны выходить из помещения своевременно, иначе можно надышаться угарным газом.

Из газового баллона

Самый распространенный вид буржуйки. Баллоны имеют толстые стенки, печь получается долговечной, мобильной, непрогораемой.

Сначала чертится чертеж, делаются разметки. Дверца для камеры сгорания будет располагаться в центре баллона. Поддувало в той же плоскости, только ниже на 10 – 12 см.

Инструкция:

  1. Берем болгарку, вырезаем обе дверцы, проводим между ними замкнутую линию.
  2. По линии распиливаем баллон на 2 части.
  3. Внизу привариваем решетку – поддувало.
  4. Устанавливаем решетку, свариваем обе части снова.
  5. Для вентиля делаем отверстие в радиусе 10 см.
  6. Для вытяжки вставляем отверстие в трубу, путем сварки свариваем предметы.
  7. Простая печка из баллона готова, можно применять, закинуть топливо и проверить ее работу.

Для готовки на верхней части плиты конструкция немного иная:

  1. Срезается верхушка у баллона.
  2. Внутрь вставляются и привариваются прутья.
  3. Сбоку вверху вырезается отверстие для трубы. Можно и топить, и готовить еду одновременно.
  4. Заваривается отверстие, вкручивается вентиль, приспосабливается удобная ручка.
  5. Из трубы, бочки также можно сделать печь. Бочку, либо трубу нужно подобрать по диаметру.
  6. Внизу бочки трубы вырежьте 2 отверстия для топки и зольника.
  7. Изготовьте дверцы.
  8. Сделайте обрамление отверстий из металлических полосок.
  9. Под топочной дверцей на расстоянии в 10 – 12 см внутри бочки приварите по углам кронштейны, на них ляжет колосник, сварите его предварительно из любой арматуры.

При изготовлении печи из трубы заварите у нее дно, а также часть сверху:

  1. Внизу ко дну приварите 4 ножки.
  2. На поверхности вырежьте отверстие, приварите к нему трубу, это будет дымоход.
  3. Приварите петли к ранее вырезанным отверстиям, установите дверцы. Также, разметьте и прикрепите крюк, чтобы дверцы плотно запирались на замок.
  4. Для эстетики конструкции обработайте все швы сварки, зачистите их 10. Покрасьте устройство снаружи стойкой к жару краской. Чем ни заводское изделие, можно продать или с успехом пользоваться самим.

Работающая на отработке печь

Вариант отличается специфическим запахом, который в процессе горения топлива будет издавать масляная отработка, даже при наличии вытяжки.

Инструкция:

  1. Чтобы изготовить данную модель, подберите листовой материал в толщину не менее 4 мм, трубу для дымохода, отдельные мелкие элементы конструкции.
  2. Сделайте на листе точные разметки всех элементов, предварительно начертив чертеж.
  3. Врежьте все элементы шлифмашинкой, зачистите края деталей. Просверлите отверстия круглой формы в трубе.
  4. Вверху бака прорежьте отверстие для трубы со смещением от центра влево.
  5. Со смещением вправо на окружности просверлите отверстие для соединительной трубы.
  6. Получилось 2 окружности, приварите их к трубе, от ее отрезка будет зависеть толщина верхнего бака.
  7. Аналогично оформите часть печки снизу, но теперь отверстие вырежьте прямо по центру обозначенного круга.
  8. Вырежьте рядом второе отверстие, закрепите на нем сдвижную крышку.
  9. Приварите к нижней плоскости 4 ножки.
  10. Зачистите швы после сварки, покрасьте поверхность краской, устойчивой к высоким температурам.
  11. Подсоедините к печи дымоход. Отработка будет заливаться в нижнюю часть бака, после розжига бумаги сдвижная крышка закрывается, а отработка начинает гореть. Через отверстия будет проникать кислород, отработка – интенсивно гореть.

Буржуйка-самоделка

Сделать буржуйку своими руками несложно даже без чертежа. Для работы подойдут подручные материалы, будь то газовый баллон, молочный бидон, бочка, обрезок трубы или завалявшееся в гараже листовое железо. Определившись, что можно пустить в дело, выберете для буржуйки своими руками чертеж прямоугольного или круглого сечения камеры горения.

Например, вам нужно самому сделать отопление в дачном доме и у вас есть неиспользуемый бидон для молока (для обустройства непосредственно печки), согнутый кусок трубы (для создания дымохода) и кусок металлической арматуры с диаметром не менее 6 мм (для колосниковой решетки). Чтобы сделать из всего этого печку, достаточно дружить с инструментами, а также применить немного смекалки.

Бидон устанавливается на бок – это основа нашей сделанной своими руками буржуйки, ее камера горения. Под горловиной выпиливается прямоугольное поддувало, края обрабатываются напильником. Поддувало можно оставить в таком виде, а можно приделать к нему заслонку, получив на выходе печку с регулируемой тягой.

В верхней части днища бидона нужно самому сделать разметку под дымоход (она должна быть на 2-3 мм меньше диаметра трубы). Выпиливаем отверстие и плотно загоняем в него приспособленный под дымоход кусок трубы. Половина работы сделана.

Далее занимаемся внутренностями буржуйки-печи. Своими руками делаем из металлического прута колосниковую решетку в виде «змейки». Прут вводим в горловину бидона и располагаем так, чтобы решетка встала горизонтально в будущей камере горения. Вот и все! При желании можно поставить получившуюся печку на железный поддон и стойку из кирпичей. Это поможет избежать нагрева пола, а также сведет вероятность пожара к минимуму.

Отметим, что подобный алгоритм действий можно применить также в том случае, если вы хотите, чтобы у вас появилась буржуйка из бочки. Длительным горением такие печки похвастаться не могут, но с функцией быстрого обогрева помещения справляются хорошо.

Сфера применения буржуек

Эти простейшие печки пользуются большим спросом. Для своей работы они используют дрова, уголь, кокс, древесные отходы и многие другие виды топлива, радуя своей неприхотливостью и стабильностью работы. Такую печь можно поставить в гараж – она займет минимум места, но обеспечит помещение приятным теплом. Если есть большой запас дров или доступ к дешевому источнику твердого топлива, смело сооружайте буржуйку длительного горения.

Дерево – самый простой, дешевый и общедоступный вид топлива для печек-буржуек. Однако, его расход оставляет желать лучшего.

Мини буржуйка может быть использована для обогрева сарая или домашнего подсобного помещения, в котором нет отопления. Согласитесь, делать что-то зимой здесь не так уж и комфортно – стучат зубы и сводит мышцы. А с печкой дело сразу идет на лад – только успевай подкидывать дрова, чтобы не замерзнуть.

Буржуйки длительного горения пригодятся не только для гаража, но и для любых других помещений, в том числе и в жилых – это могут быть временные постройки, дачи, птичники, помещения для содержания домашнего скота и многое другое. В общем, область их применения огромна. Наиболее востребованы они в поселках и деревнях, где нет газа, но нужно как-то отапливать жилые и нежилые постройки.

Какой баллон выбрать для буржуйки

Чтобы система работала эффективно, она должна иметь определенный размер. Поэтому варианты емкостью на 5 или 12 л не подходят, так как они очень маленькие. Если надо обогревать небольшое пространство, можно использовать разновидность вместимостью 27 л.

Чтобы сделать буржуйку из газового баллона на дровах длительного горения, лучше всего использовать изделия на 40 или 50 л. Они идеально подходят для таких целях и обладают необходимыми габаритами для удобного использования.

Для работы подойдут любые варианты, состояние не имеет особого значения. Главное – чтобы не было серьезных повреждений и деформаций. Важнее всего размер, чтобы закладывать дрова было удобно.

Основные модели самодельных буржуек

По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

Используемый материал для выполнения печки Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит.Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его  из простого железа, у которого толщина равна 1 мм. В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

Форма и материал для корпуса При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

  • Кроме того, используются такие элементы, как:
  • Погонажные профили;
  • Квадратной формы труба;
  • Специальные уголки;
  • Арматура;
  • Прут.

Все это требуется, чтобы сделать корпус печи прямоугольной формы. По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку

Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева.

Схемы буржуек

Основным достоинством печки прямоугольной формы. в отличие от овальных изделий, выполненных из труб или газовых баллонов, заключается в большей площади прогреваемой поверхности, поэтому ее КПД будет гораздо больше. Оптимальный размер для буржуйки 800х450х450 мм. Печь таких размеров не займет много места и легко поместится даже в небольшом помещении.

Простейшей конструкцией является печка «Гном», которая состоит из короба с приваренной к нему трубой

Важным отличием печи Логинова является наличие двух пластин (отражателей ) в верхней части топочного отделения. Так как путь продвижения газов при этом увеличивается, теплоотдача такой буржуйки существенно выше, чем у обычной металлической печи.

Совет. Если требуется уменьшить размер печи Логинова, то изменять желательно лишь ее ширину. При изменении длины и высоты конструкции ее эффективность может существенно понизится.

Какой кирпич выбрать для кладки?

Для каждого участка печи используют свой кирпич. Самая большая температура в топке. Материал должен выдерживать такую нагрузку. Здесь подойдет только шамотный кирпич.

Все дымоотводные каналы и область топки также подвергаются испытанию температурой, правда, не такой высокой. Тут будем использовать огнеупорный керамический кирпич. Он дешевле шамотного и способен выдержать нагрузку.

В качестве основания будем использовать морозостойкий кирпич, который выдерживает большое давление. На него будет распределяться вес всей конструкции.

Общая рекомендация –  используем кирпич:

  • полнотелый;
  • качественный;
  • с хорошей теплоотдачей и теплоемкостью.

Кирпич должен иметь разные размеры. Перед покупкой, необходимо уточнить под какой именно рассчитана порядовка. Ниже будет приведена пошаговая инструкция по кладке буржуйки из кирпича своими руками. Там можно использовать кирпич размером 250х120х65. Также, именно он учтен в порядовке на фото №2 (ниже, в разделе “Кладка печи”).

При желании, вы можете использовать различные декоративные виды кирпича для облицовки. Это придаст печке более эстетический вид.

В нашем случае, понадобится 60 штук огнеупорного керамического кирпича и 35 штук шамотного кирпича (с учетом возможных потерь).

Пошаговое руководство

Сначала нужно раскроить металл, учитывая толщину и длину нужных заготовок.

Снимите с деталей фаски, прикосновение к печи будет более безопасным, а швы сварки – прочными:

  1. Проверьте правильность разметок деталей перед тем, как их начать резать. При резке учитывайте толщину стенок печи, также круга.
  2. С подготовленных деталей снимите фаски для безопасности от случайного соприкосновения с горячим устройством.
  3. Проверьте все разметки деталей.

Устанавливается конструкция в следующей последовательности:

  1. Подключите сварочный аппарат к сети.
  2. Возьмите электрод в толщину 4 – 5 мм с учетом листа или трубы.
  3. Установите силу тока на аппарате до 160 А.
  4. Наденьте специальные очки и спецодежду, руки защитите крагами.
  5. Ко дну печи приварите три стенки.
  6. Низ устройства расположите от пола не менее чем на 5 см.
  7. Соединяйте детали под прямым углом. Проверяйте их перпендикулярность уровнем.
  8. Там где нужно, отрихтуйте углы деталей.
  9. Приварите детали и стыки относительно уровня пола, под углом в 45 гр.
  10. Приварите между поддувалом и топкой перегородку, предварительно прорезав отверстия, чтобы не скапливался пепел.
  11. Выдерживайте расстояние между отверстиями не менее 5см от стенок печки. Между перегородкой и дном конструкции расстояние должно оставаться не менее 10 см.
  12. В последнюю очередь путем сварки прорежьте отверстия для установки дымохода на задней панели самодельной печи.
  13. Сделайте разметки, просверлите прямоугольные отверстия в местах, предполагаемых для топки и поддувала.
  14. Совместите с перегородкой все нижние части отверстий. Расстояние между стенками топки и верхними боковыми краями должно быть не менее 3 – 5 см. Проем для поддувала немного меньше, но не более чем на 5 см.
  15. Болгаркой вырежьте два отверстия из металла, сформируйте дверцы. Приварите их на навесы, поднимите поддувало по максимуму к верхней части проема плиты, чтобы они не просели в дальнейшем под воздействием высоких температур.
  16. К дверцам приварите засовы, открываться и закрываться они должны легко, без препятствий.

После всех сварочных работ проверьте качество швов, обстучите их. Если имеются дефекты, сразу устраните их. В конце работ приварите верхнюю часть устройства.

Советы

  1. При наличии панельных, древесных стен в доме устанавливайте печь на расстоянии в 1 метр от них.
  2. Обязательно монтируйте дымоотвод желательно из одной секции.
  3. При проведении трубы через стену установите термобарьер кирпичный. Не используйте для этих целей бетон, он быстро крошится.
  4. Для гаража лучше подойдет буржуйка на отработке, поэтому не спешите выкидывать автомобильные диски от колес.
  5. Не ставьте печь рядом с легко воспламеняемыми материалами.
  6. Участок трубы именно над кровлей выполните из негорючего материала, так печь будет остывать гораздо медленнее.
  7. Хорошо продумайте вентиляционную систему, в помещении не должно быть гари.
  8. Выложите пол и стены возле конструкции кирпичом, либо облицовочным материалом, печь пожароопасна Это же касается дымохода, расстояние до стен и потолка должно быть не менее 1,2 метра.
  9. Поставьте в целях безопасности металлическое ограждение вокруг устройства.
  10. Колосник лучше изготовить из чугунных колосников в наборе, так они будет легче вытаскиваться из топки.
  11. Устанавливайте все части дымохода только вверху конструкции, они должны выдерживать высокие температуры свыше 300 градусов.
  12. Обрабатывайте швы после сварки прочным и качественным герметиком.
  13. Не чистите трубу ершом, металлическими предметами, стенки трубы могут быстро прохудиться.
  14. Монтируя дымоход, сделайте противоливневый козырек, дождевая влага внутрь трубы попадать не будет.

Конструктивные особенности для лучшего обогрева

Если нужно отапливать большое здание, то целесообразно, чтобы труба-вытяжка шла горизонтально в помещении. Ведь если из печи она выходит сразу вверх и наружу, то с дымом всё тепло также быстро окажется на улице. Поэтому температура в комнате быстро снизится. А если труба из печи выходит горизонтально по всему помещению, дым намного дольше сохраняется в ней: вытяжка — словно батарея, у которой довольно высокая температура. И в этом случае буржуйка, своими руками сделанная, становится, как котёл.

Чтобы поверхность буржуйки не могла обжечь, к ней приделывают короб. Это дополнительные пластины, которые устанавливают с трёх сторон печи на расстоянии в 5–10 см. Поверхности буржуйки и короба не должны соприкасаться. Воздушная прослойка между ними не позволяет коробу сильно нагреваться. Это, во-первых, уберегает от пожара помещение, а во-вторых, позволяет комфортнее себя чувствовать вблизи печи. Такую защиту удобнее делать для прямоугольной конструкции, однако можно изготовить её и для буржуйки, сделанной из баллона. Тем более что короб можно соорудить из обычного куска жести, ведь он не нагревается настолько, чтобы прогореть.

Виды

Эти устройства подразделяются:

  1. Инфракрасный обогреватель, оснащенный горелкой выполненной из керамики. Это эффективный метод, в нем горелка отдает тепло не только воздуху, но и окружающим печь предметам. Тепло аккумулируется и постепенно поступает в помещение.
  2. Газовый конвектор. В этом приборе происходит сжигание природного или баллонного газа в закрытой топке. Для лучшей работы потребуется сделать нагнетающую вентиляцию для поступления воздуха в топку, необходимого для горения и выведения отработанных газов в дымоход. Такая работа позволит избежать сгорания кислорода и понижения влажности воздуха.
  3. Тепловая пушка. Такое оборудование способно быстро обогреть помещение, но и не может аккумулировать тепло. В этом варианте увеличивается расход топлива, поэтому пушки подходят для отопления гаражей природным газом или при кратковременном обогреве помещения.
  4. Современные приборы, работающие на принципе окисления газа кислородом и выделением большого количества тепловой энергии. Оборудование не дешевое, в качестве катализаторов используется дорогостоящие материалы. Достоинства – небольшой вес, простота в эксплуатации, но потребуется позаботиться о системе сигнализации или тушения пожаров.

Сборка печи

Рассмотрим чертежи, и инструкции для изготовления буржуйки. Воспользуемся следующим набором материалов, и инструментов:

  • Лист металла (4мм);
  • Элементы арматуры толщиной до 15мм, из них делают колосники;
  • Несколько металлических уголков;
  • Труба для дымохода;
  • Сварочный аппарат;
  • Болгарка.

Следуя чертежу, нужно нарезать из одного металлического листа все стороны для стенок печи. При помощи сварки привариваются уголки к боковой и задней стенке. На них будут устанавливаться колосники. Так же в верхнюю область задней стенки приваривается лист металла, чтобы на него затем укладывать кирпичи.

Для печи понадобятся две дверцы разных размеров. Одна из них будет закрывать топку, а другая зольник. На каждую из них монтируют несколько петель. В верхней части буржуйки необходимо сделать отверстие, и приварить к нему гильзу длиной до 200мм. На нее оденется труба дымохода.

Теплоотдачу буржуйки можно увеличить, если в зоне дымохода создать небольшое сопротивление. Чтобы обеспечить нормальную тягу в камере сгорания, нужно правильно рассчитать диаметр трубы. Он определяется в соотношении – объем топки в литрах и диаметра дымохода (1:2,7). Это самая эффективная буржуйка для отопления сделанная своими руками.

Устройство дымохода

• Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая боровом. длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.

• Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.

Важно! Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м. Совет

Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке

Совет. Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.

Буржуйка на пропане

Идеальная печка – газовая буржуйка, изготовленная своими руками. Ей не нужна дымовая труба, потому что дым при сгорании газа не выделяется. Аналог её – комнатная газовая печка с духовкой.

Изготовить не сложно – возьмите… готовую буржуйку, введите в нее стальной трубопровод с форсункой от старой газовой плиты. Его подсоедините к стандартному газовому шлангу с редуктором от бытового газового баллона.

Точного расхода на буржуйку нет, можно ориентироваться по кухонной плите на 4 конфорки. Емкости баллона (на 50 л) с 21 кг пропано-бутана хватает на 34 часа работы такой плиты.

Если что-то непонятно из наших рекомендаций, просмотрите видео изготовления буржуйки своими руками.

Отопитель из автомобильных дисков

Преимущество колесных дисков – приличная толщина металла. Если из них смастерить буржуйку, она долго не прогорит, хотя красивым подобное изделие не назовешь. Дадим несколько рекомендаций по изготовлению:

  1. Чем больше в вашем распоряжении старых колес от машины одинакового размера, тем объемнее получится топка печи. Только у дисков нужно вырезать среднюю часть (желательно – газовым резаком, болгаркой действовать неудобно).
  2. Горизонтальную печь изготовить проще – сварите несколько колес с вырезанной сердцевиной и поставьте конструкцию на ножки. Спереди приделайте дверцу, а сзади – глухую стенку с дымоходным отверстием.
  3. Для удобства очистки горизонтальной модели уложите в топку подовый лист металла.
  4. Вертикальный вариант делается таким же образом, только дверца вырезается в боковой стенке корпуса, а дымоотвод – с противоположной стороны.

Если в хозяйстве обнаружилось только два колесных диска, можно собрать комбинированный вариант буржуйки, вставив между ними секцию стальной трубы подходящего диаметра. Как изготавливается подобная печка, смотрите на видео:

https://youtube.com/watch?v=caistQMGHgA

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
