Обзор печей Бренеран с водяным контуром
Газогенераторные печи длительного горения снискали большую популярность в странах с суровым климатом, где температура ниже нуля градусов держится по нескольку месяцев. Недорого, надежно и экономично. А если у такой печи встроен еще и водяной контур, тогда она во-многом становится незаменимой. Ведь ее можно применять, как для нагрева воздуха в жилом или производственном помещении, так для отопления дома, дачи или гаража.
Давайте разберем основные виды печей длительного горения с водяным контуром, представленными на российском рынке, на примере печей Бренеран-Акватэн или «Аква-Бренеран», имеющими разные отзывы у владельцев и печников. А также рассмотрим их технические характеристики, принцип работы, модельный ряд и цены.
Это, наверное, самая известная и популярная печь такого типа. За основу был взят ее прототип — это печь Бренеран (Булерьян). Затем инженеры ее несколько доработали и, установив в нее теплообменник, сделали возможным использовать ее не только для нагрева окружающего воздуха, но и для нагрева теплоносителя в системе отопления.
Устройство печи Бренеран-Акватэн (Рис.1)
Корпус печки сварен из стали и покрыт жаропрочной эмалью черного цвета. Внутри этой печи есть две камеры сгорания: верхняя и нижняя. В нижней камере происходит процесс выработки газов из твердого топлива, а в верхней — дожигание этих газов с последующей выработкой тепла.
По бокам расположены 2 коллектора со встроенными инжекторами. Для регулировки мощности и режима работы на печи установлены два шибера: спереди на дверце(4- рис.1) и на дымоходном патрубке сзади (3,5- рис.1). Для подвода и вывода теплоносителя на корпусе агрегата имеются два резьбовых коллектора(1,2- рис.1). Диаметр дымохода может быть разным, в зависимости от типа Аква-Бренерана: от 120 до 180 мм.
Печи АОТВ Бренеран-Акватэн бывают нескольких типов:
— АОТВ-6 тип 00 — АОТВ-11 тип 01 — АОТВ-14 тип 02 — АОТВ-16 тип 03 — АОТВ-19 тип 04
Они отличаются друг от друга размерами, мощностью, объемом камеры сгорания, весом. Подбирается по площади отапливаемого помещения. Самый маленький отопит до 100 м3, самый большой до 1000 м3.
Технические характеристики печи длительного горения с водяным контуром Бренеран-Акватэн
Технические характеристики Бренеран-Акватэн
Для печи Бренеран-Акватен актуально практически любое твердое топливо: дрова, торф, картон, щепки и опилки, кроме угля и кокса. Необходимо помнить, что для правильной работы такой печки, нужно следить за тем, чтобы при растопке нижняя камера была полностью заполнена топливом. В этом случае производитель гарантирует работу на одной закладке твердого топлива до 8-10 часов.
Использование водяного контура печи Бренеран
Такая печь длительного горения может работать как в открытых, так и в закрытых системах отопления. Для закрытой системы необходимо купить дополнительно и установить в систему следующее оборудование:
— циркуляционный насос — мембранный расширительный бак — группу безопасности (клапан предохранительный и воздухоотводчик, а также манометр)
Для правильного применения печи в системах с естественной циркуляцией необходимо соблюдать определенный уклон труб отопительной системы. А также расширительный бак открытого типа, который нужно будет разместить в самой верхней точке системы.
Более подробно всё показано на фото-схеме ниже.
Схема установки печи Бренеран-Акватэн в открытой системе отопления
Преимущества печи Бренеран-Акватэн с водяным контуром
— высокая эффективность работы в режиме длительного горения — возможность работы в открытых и закрытых системах отопления — возможность совмещения с чугунными радиаторами, не переделывая старую систему на пластик (полипропилен) — демократичная цена от 15000 рублей
Недостатки печи Бренеран-Акватэн
— не эстетичный внешний вид — не рекомендуется совмещать с современными алюминиевыми радиаторами — ряд условий для работы в режиме газогенерации (полностью заполненный объем загрузочной камеры, регулировка заслонок)
Итого
Печь длительного горения с водяным контуром Бренеран может подойти для помещений разного объема. Но у себя дома такая печь будет смотреться не очень эстетично. Для нее идеально подойдет специальная котельная, можно также использовать ее для отопления производственного цеха или гаража и т.д.
Для отопления частного дома, я бы все-таки посоветовал рассмотреть другие, более современные варианты печей длительного горения с водяным контуром. Например, неплохо зарекомендовали себя отечественные котлы Купер. Или же рассмотреть импортные аналоги, но в этом случае цена на печь будет выше, причем существенно. Поэтому придется выбирать. И, напоследок, небольшой видео обзор.
Монтаж отопительной печи Булерьян с водяным контуром: сделай сам
Многие задаются вопросом о том, реально ли сделать такую установку самостоятельно, и сэкономит ли это денежные средства?
Печь типа Булерьян собрать несложно, никаких специальных навыков и сплавов не потребуется. Для этого нужны лишь необходимые материалы и инструменты. При отсутствии какого-либо инструмента, не обязательно его покупать, можно взять и в любой ремонтной мастерской, напрокат.
Материалы, необходимые для производства печи:
- трубы (диаметр 5–6 мм);
- листовой прокат (толщина 2,5 мм и выше);
- газовый баллон;
- сварочный аппарат;
- углошлифовальная машина;
- болгарка;
- трубогиб;
- ножницы по металлу, электроды.
Делается печь по чертежу, заранее подготовленному. За основу можно взять план небольшой печки для хозяйственного блока, и подогнать под нужные размеры
Чертеж печи Булерьян
.
Перед работой важно потренироваться сваривать швы, они должны быть прочными. Ведь именно от их герметичности зависит безопасность всей системы. Далее необходимо произвести подготовку частей печи
Потребует 8 кусков труб (воздуховодов), с разной длиной – от 1 до 1,5 метров. Листы металла также необходимо вырезать широкими полосами, с полукружными концами. Все это гнется под углом примерно 80 градусов
Далее необходимо произвести подготовку частей печи. Потребует 8 кусков труб
(воздуховодов), с разной длиной – от 1 до 1,5 метров. Листы металла также необходимо вырезать широкими полосами, с полукружными концами. Все это гнется под углом примерно 80 градусов.
Передняя и задняя стенки изготавливаются аналогично друг другу. Сначала рисуется шаблон, а затем по нему из листового металла выкраивается деталь. На передней стенке вырезается загрузочное окно, смещенное чуть ниже по центру, а затем навариваются полосы металла по всему диаметру окна, причем с внешней стороны. Что касается задней стенки, то там, в верхней части, вырезается отверстие под размеры патрубка. В полученное отверстие устанавливается Т-образная труба с клапаном, сваривается с корпусом.
Воздуховоды устанавливаются в шахматном порядке начиная от задней стенки.
Выпускная часть труб должна выходить наружу. Эту конструкцию необходимо точно выверить и установить. Для этого вспомогательно используются деревянные бруски, а также делаются дополнительные швы в местах соприкосновения.
С внутренней стороны конструкции приваривается нижняя стенка. Чтобы не допустить смещения листа, его приваривают сначала точечно, а затем и по всему периметру. Между труб вставляются готовые полосы металла, привариваются.
Дверка для печи Бренеран с водяным контуром представляет собой подобие короткого цилиндра. Она должна быть спроектирована так, чтобы точно попадать в «воротник» загрузочного окна. Для повышения герметизации используют асбестовый канат.
Также вырезается окно для поддува. куда необходимо приварить патрубок, имеющий дроссельную заслонку. Заслонка на патрубке делается достаточно просто. Для этого патрубок режут по осям и вставляют плоский диск со штырем. В этом случае, необходима установка и теплоотражающего экрана с внутренней стороны. Топочная дверца вешается на петли, снабжается замком. И петли и замок можно сделать из остатков листового металла, а можно приобрести в готовом виде.
Виды конструкций
Французские балконы с коваными элементами
Классический вариант – это оконный или дверной проём с декоративными парапетом из металла. Зачастую несущая плита не превышает длины стопы, но иногда доходит максимум до полуметра. Такая конструкция не предполагает продолжительный отдых на свежем воздухе.
Иногда готовые металлические изделия покрывают сусальным золотом или патинируют их поверхность (эффект старения)
Использование данных методов превращает ограждение в оригинальную деталь, которая в первую очередь притягивает внимание
Маленькая площадь основания не позволит организовать место хранения. Французский балкон украшает фасад дома и комнату, которая скрыта за ним. В оконный или дверной проём попадает много света.
Кованное ограждение в частном доме. Шоколадный оттенок ковки и металлопластикового профиля отлично сочетается с цветом кирпичной стены.
Классический вариант не функционален, он выполняет только декоративную роль.
Створки могут открываться частично или полностью, наружу или внутрь помещения, либо быть глухими. Данные детали напрямую зависят от ваших желаний.
Художественная ковка оригинально дополняет экстерьер. В мастерской дизайнеры могут разработать уникальный узор под заказ.
Радиальное кованое ограждение в частном доме.
Чтобы создать единый ансамбль, можно установить кованые решетки на окна. Они должны быть выполнены в одном стиле с ограждением.
Французский балкон в хрущевке
Вид изнутри квартиры в хрущевке.
Профили из металлопластика имеют значительный вес. Накануне монтажа в хрущевке следует проверить состояние бетонной плиты. Если при осмотре обнаружены дефекты, основание нужно тщательно отремонтировать.
Кадки для цветов закреплены на металлическом ограждении.
Ограждение с растительным узором.
В новостройках можно встретить французское остекление без ограждений.
Другие варианты
Внутренняя отделка помещения площадью 6 кв. м. Для оформления интерьера выбрали природную гамму и натуральные материалы.
Как работает печь Булерьян?
Печку Булерьян часто сравнивают с буржуйкой и обычной дровяной печью длительного горения. Можно сказать, что устройство взяло в себя элементы и от того, и от другого.
Работа печи основана на принципе конвекции. К объемной вторичной камере, в которой происходит процесс сжигания дров, подведены трубы для теплообмена. Принцип их действия очень прост. Холодный воздух поступает в трубу у основания печи Булерьян, а затем выходит уже разогретым в верхней части конструкции.
Корпус печи может быть двух форм. Для небольших помещений чаще всего изготавливают цилиндрические печи Булерьян. Для большой отопительной площади печь приобретает каплевидную форму. На конструкции снаружи размещаются трубы. Чтобы теплоотдача была максимальной, они впаяны в конструкцию и выступаю всего на одну треть.

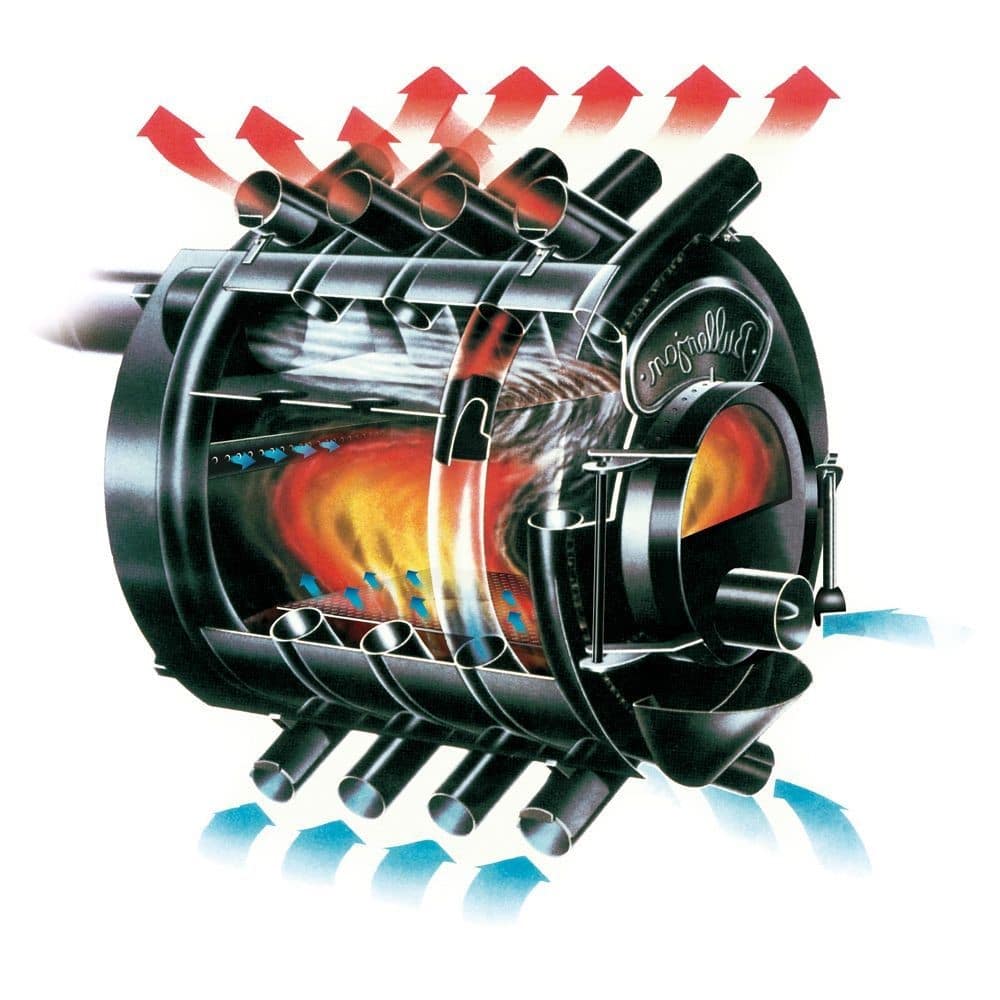

Принцип работы печи Булерьян
Топка печи состоит из трех частей. Снизу топки размещается колосник или огнеупорная сетка. Они могут быть выполнены из чугуна или стали толщиной не менее 4 миллиметров. В верхней части топки присутствует специальное отделение. Оно получается благодаря перегородке, для изготовления которой используется стальной лист. Этот отсек называют также вторичной камерой. В ней происходит догорание газов, которые выделяются в процессе жжения древесины. Сгорания топлива в самой печи не является полным. Выделяемые продукты горения переходят в дымоход. Длина дымохода – около 1 метра. Процесс горения за счет этой части печи становится более медленным, продукты горения остывают. Дымоход делается изогнутым, в нем стоит экономайзер. Благодаря такому устройству происходит вторичное выгорание газов. Такое строение печи увеличивает теплоотдачу, по сравнению с другими печками, на 20%.
Процесс горения дров регулируется при помощи шибера. Шибер – это заслонка возле выхода из топки, которая регулирует интенсивность тяги. Она крепится к трубе при помощи специального металлического стержня. На дверце, изменяя положение шибера, можно регулировать интенсивность работы печи.
Схема печи Булерьян
Печи Булерьян достаточно, чтобы отопить помещение в 100 м3. Для этого понадобится не более 3 часов. Большие конструкции печи Булерьян подходят даже для отопления больших помещений, до 400 м3. Не каждая печь способна справиться с такой задачей.
Поддерживать тепло также не составит труда. Булерьян – это экономичная печь, которая требует закладки дров всего два раза в сутки.
Обкладка кирпичом
Чтобы повысить теплораспределение в парной, а также увеличить продолжительность службы печки, специалисту рекомендуют создать «защитный кожух».
Как обкладывается Бренарен кирпичом, понять не сложно.
Кладку необходимо осуществлять в шахматном порядке. Для этого, кирпич нужно заранее замочить. После этого его встряхивают, освобождая от лишней воды и укладывают на раствор цемента, выравнивая его деревянным молотком.
Когда укладка будет закончена, стенки из кирпича нужно будет просушить, оставив схватываться раствор на несколько суток. После этого можно проводить финишную обработку поверхности. При этом, первая топка должна проводиться крайне аккуратно, чтобы не перекалить печь и тем самым дать возможность раствору окончательно уплотниться.
Смотрите видео, в котором специалист раскрывает секреты установки печи и дымохода к ней:
Принцип работы печи Бренеран Акватэн
Котлы отопления Булерьян (Бренеран) с водяным контуром, по своему устройству, мало чем отличаются от традиционного оборудования, использующего принцип конвекции воздуха. В конструкции предусмотрены трубы, окружающие топочную камеру. Используется принцип газогенерации или пиролиза. Главным отличием является то, что по трубам, вместо воздуха, циркулирует жидкий теплоноситель.
Котлы длительного горения Бренеран с водяным контуром работают следующим образом:
- На конвекционные трубы сверху и снизу монтируют специальный коллектор.
- На нижнем коллекторе присутствует отвод для обратки, на верхнем, для подачи теплоносителя.
- Во время топки, теплоноситель нагревается, что создает давление в системе отопления, позволяющее обеспечить естественную циркуляцию, а также подъем жидкости на высоту 8 м. Теплоноситель по трубам поступает к обогревательным приборам, расположенным в комнатах.
- После остывания, теплоноситель по обратке возвращается обратно к котлу к трубам, подключенным к нижнему напорному коллектору.
Одновременно с этим, водяные котлы Булерьян используют принцип газогенерации или пиролиза, позволяющий использовать продуцируемый в процессе сжигания твердого топлива газ. В конструкции присутствует две топочных камеры. В одной происходит сжигание дров, во второй дожигание газов.
После разогрева топочной камеры до необходимой температуры, котел переводят в режим газогенерации. При газогенерации топливо не горит, а буквально тлеет, чем увеличивает автономную работу от одной закладки, при этом сохраняя коэффициент теплоотдачи на уровне обычного сжигания дров.
Канадские печи «буржуйки» длительного горения Бренеран, разрабатывались для работы на дровах. Допускается использование торфяных и древесных брикетов, а также отходов древесины, но при этом показатели энергоэффективности и теплоотдачи несколько падают.
Принцип работы печи
Далее мы рассмотрим принцип работы Булерьяна. Традиционные печи сжигают дрова прямым способом – внутри топки бушует пламя, отдающее тепловую энергию через корпус в окружающее пространство. Причем дикое количество тепла просто улетает в атмосферу – дымоходы у них раскаленные. Что касается Булерьяна, то он работает по-другому, используя процесс газогенерации.
В школьных учебниках физики опубликован весьма любопытный эксперимент – в стеклянную колбу поместили древесные опилки, с другой стороны колбы сделали отводящую трубку. Колба устанавливалась над горелкой, внутри нее начинался процесс пиролиза – древесина, подвергаясь воздействию тепла, начинала выделять горючие газы. Эти газы выходили через отводящую трубку, при поднесении спички здесь появлялось устойчивое пламя.
Дрова отличаются неплохой теплотворностью, особенно, если они достаточно сухие – каждый лишний процент влаги будет затруднять горение и приводить к образованию конденсата. Но теплотворность их можно поднять с помощью реакции пиролиза – именно этот принцип работы и реализован в печи Булерьян. Она обладает большой камерой сгорания, обеспечивает генерацию продуктов пиролиза и эффективно прогревает помещения.
Печка-буржуйка канадская под названием Булерьян работает следующим образом:
- В ее топку загружаются поленья и разжигаются традиционным способом;
- После охватывания пламенем всего загруженного топлива, подача кислорода в печь Булерьян ограничивается;
- Начинается процесс пиролиза – его продукты попадают в камеру дожиганию, смешиваются со вторичным воздухом и воспламеняются;
- Тепло, образованное от тления и сгорания древесины, а также от сжигания продуктов пиролиза, отправляется в воздушный теплообменник.
Здесь начинается самое интересное. Теплообменник печи Булерьян представляет собой сборку труб большого диаметра. Они начинаются у самого пола, охватывают по полукругу камеру сгорания и заканчиваются в верхней части. Причем снизу и сверху они скрещиваются, образуя топку симметричной каплевидной формы. Фактически воздушный теплообменник печи Булерьян – это и есть ее корпус.
Для обеспечения герметичности камеры сгорания, трубы теплообменника свариваются между собой небольшими отрезками листового железа.
Тепловыделение печи так велико, что при правильно построенном дымоходе Булерьян сможет отапливать не только помещение, в котором находится сам, но и комнату, через которую проходит только лишь труба дымохода.
Принцип работы печи
Стоит знать, чем интересен “Булерьян”, принцип работы которого сейчас рассмотрим. Можно подумать, что это просто металлическая бочка, с вмонтированными трубами.
Buller или bullerjan, использует вновь популярную сейчас, технологию экономии топлива. А именно, пиролиз.
Правда насколько правильно будет называть буллер – пиролизным, можно и поспорить. Часто, буллер называют пиролизным, хотя верно это лишь отчасти. Так как в пиролизных котлах, первичный воздух обычно проходит через топливо, сверху вниз. Тяга принудительная и соответственно, конструкция и оснастка иная. Сам по себе, это процесс разложения древесины под действием температуры. На летучие углеводороды, угарный газ и древесный уголь.
Видео: Расчёт мощности Булерьян
Пиролизными, можно считать устройства, сжигающие во вторичной камере, пиролизный газ. В первичной камере происходит изотермический процесс, с выделением тепла и газов. Здесь мы имеем подобные процессы, пусть и не в идеальном исполнении. Поэтому, я бы может и назвал нашего подопытного – пиролизным котлом, но на сто процентов ручаться и спорить не стал. Так как процессы горения, подобные происходящим в буллере, отчасти происходят и в простых печах. Он находится посередине, между буржуйкой и абсолютно пиролизно-ориентированными устройствами. Нагрев воздуха происходит благодаря внушительной батарее конвекторов-труб. В которых воздух быстро прогревается и циркулирует. Причем хорошо перемешивается воздух помещения, за счет скорости, с которой он вырывается из обменников.
Облагораживание и модернизация отопительного прибора
Готовая конструкция успешно применяется для обогрева небольшого помещения. Отопительная готовая печь имеет не совсем привлекательный вид, поэтому ее часто применяют для хозяйственных построек.
Разводка тепла по комнатам дома
Для отопления целого дома используют гофрированные трубы, которые подключаются к тепловым обменникам. Проем облагораживается декоративной решеткой. Выполнять разводку рекомендуется на этапе планирования и выполнения чертежей.
Во всех комнатах в стенах нужно проделать специальные каналы, которые будут подавать теплый воздух. Можно установить калориферную печь в подвале, а воздуховоды проводить через пол во всех помещениях. Конструкция буллера подлежит усовершенствованию. Во всех камерах монтируются коллекторы. Они обеспечат своевременное и быстрое распределение воздуха.
Разводка труб с подвального помещенияВоздушное отопление в доме
Улучшение внешнего вида агрегата при помощи кирпичной или каменной кладки
Можно сделать обкладку печи при помощи кирпича. Такой способ обладает огромным количеством преимуществ:
- улучшение внешнего вида печи;
- обеспечение безопасности во время эксплуатации;
- увеличение показателей теплоемкости.
Можно сделать булерьян, который стилизован под русскую печь или камин. Владельцы домов имеют возможность воплотить в жизнь разные дизайнерские задумки и решения. Она может быть полукруглой или квадратной. Кирпичную кладку делают максимально близко к корпусу.

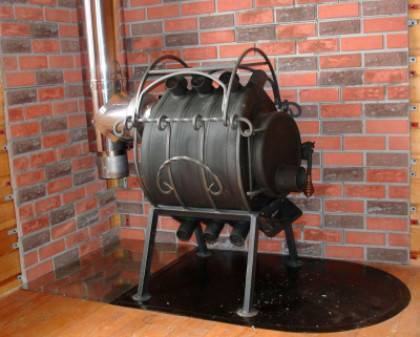

Стилизация Булерьян под русскую печьОбычный вариант установки без декорирования
Переделка буржуйки под жидкое топливо
Можно переделать конструкцию для использования жидкого топлива, автомобильного масла. Такая конструкция не может эксплуатироваться в жилых помещениях. Печь на жидком топливе идеально подойдет для гаража, подсобного помещения.
Для перевода булерьяна нужно выполнить следующие действия:
- емкость для масла устанавливается на незначительном возвышении;
- шланг для подачи топлива протягивается к конструкции;
- в топочной двери вырезается отверстие, которое предназначено для трубки и присоединения регулировочного крана.
Чтобы применять машинное отработанное масло, необходимо обеспечить тягу, регулировку горючего. Можно установить самодельную горелку.
Монтаж под использование жидкого топлива
Установка водяного контура
Чтобы закольцевать все теплообменники можно изготовить печь из листовой стали. В результате получается конструкция правильной формы цилиндра. В верхней части подключается еще один цилиндр. Его применяют в качестве водяной рубашки.
Нижняя часть печи прогревается незначительно. Именно поэтому печь смещается вниз. Для максимального использования тепла проводится дополнительный контур на выход дымового канала.
Печь с водяной рубашкой
Установка печи с водяной рубашкой
Печь Булерьян устанавливается на несгораемой подставке на расстоянии не менее 1 м от стены (при наличии огнестойкой штукатурки толщиной от 25 мм расстояние можно сократить до 0,8 м).
Размеры подставки должны быть на 600 мм больше размеров печи (по 300 мм с каждой стороны).
На полу перед дверцей в радиусе 1,2 м от нее должен быть стальной настил (толщина – от 1,5 мм) на подушке из асбеста.
Поскольку твердотопливное оборудование предоставляет гораздо меньше возможностей по регулировке мощности, чем газовое, его подключают к системе отопления по особой схеме. Она необходима для предотвращения закипания теплоносителя (может разорвать трубы) или поступления его в теплообменник при температуре ниже 50 градусов (приводит к образованию на стенках контура химически агрессивного конденсата).
Данная схема предусматривает наличие байпаса, соединяющего линии «подачи» и «обратки», и группы безопасности:
- предохранительного клапана;
- автоматического воздухоотводчика;
- манометра.
При закипании теплоносителя предохранительный клапан сбросит избыток давления.
На байпасе устанавливается 3-ходовой клапан с сервоприводом, который управляется термодатчиком. Если температура в «обратке» окажется недопустимо низкой, термодатчик откроет 3-ходовой клапан и холодный теплоноситель через байпас будет разбавлен горячим.
Принципиальная схема использования печи Булерьян
Запуск системы отопления, оснащенной твердотопливным котлом, также осуществляется несколько сложнее, чем при наличии газового теплогенератора. Сначала прогревается теплоноситель в малом контуре и только потом к нему малыми порциями добавляется холодная вода из основной системы.
