Как построить беседку из бруса с мангалом своими руками: выбор материалов, этапы возведения

Возведение мангала

После того, как будет собран каркас беседки из сруба, приступают к сооружению кирпичного мангала. Конструкция уличной печи для приготовления блюд на огне или углях предусматривает фундамент, так как от соответствующей основы зависит надежность и продолжительность качественной службы жаровни.

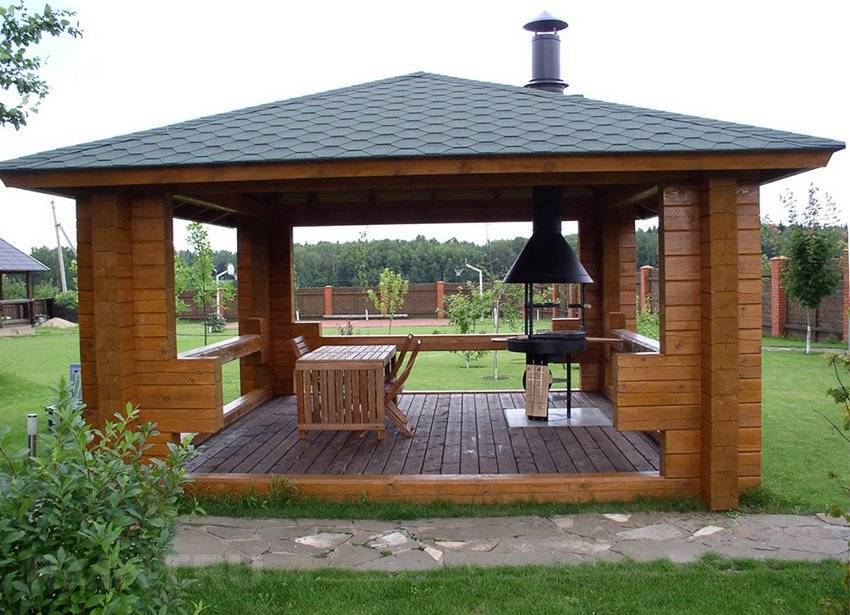

Готовая беседка из бруса с мангалом

Фундамент мангала

Процесс строительства кирпичной печи предваряют работы по подготовке основания и разметки границ фундамента. Далее последует алгоритм:

  • сооружается котлован по линии разметки глубиной в среднем 30-35 см;
  • выполняется опалубка, используя доски, листы ДСП, фанеру или подручный материал подходящей конструкции;
  • подготовленная конструкция заливается раствором. Для приготовления строительного состава используется цемент и песок в пропорциях 1:3 с добавлением воды для замешивания массы пластичной, но не текучей консистенции.

Важно армировать основание с помощью специальной сетки или использовать стальные прутья. Для этого дно котлована заливают цементным раствором, укладывают армирующий слой или устанавливают горизонтальные элементы для усиления фундамента кирпичной печи и дальше наполняют форму опалубки доверху строительным составом

Кладка

Для кладки мангала необходимо подготовить кирпичи, выдержав их в емкости с водой в течение суток. Иначе сухой кирпич способен интенсивно впитать влагу из раствора, в результате ухудшаются свойства скрепляющей массы. Перед укладкой достают изделия из емкости с водой, оставляют на воздухе на некоторое время, чтобы поверхность материала слегка высохла, а влага внутри сохранилась.

Строительный раствор выполняется из смеси цемента, песка и гашеной извести в соотношении 1:3:4. Классический состав не подходит в силу особенностей условий эксплуатации объекта.

Последовательность работы:

основание жаровни выполняется из кирпича без раствора. Далее пласт выравнивается строительной смесью, процесс регулируется с помощью уровня;
на поверхность выкладывают первый ряд кладки с угла

Элементы второго ряда укладывают с перехлестом в полкирпича, чтобы получился шов с перемещением;
важно следить, чтобы кладочная поверхность материала полностью покрывалась скрепляющим составом без образования пустот.

Качество кладки регулируется отвесом и уровнем через каждые 2-3 ряда.

Обустройство и установка жаровни

Ключевой элемент постройки – жаровня – выполняется несколькими способами:

монтируется металлический уголок как несущая конструкция для выкладки кирпичного слоя в качестве основания топки;
можно также положить на уголок толстый металлический лист и сверху выложить кирпич, учитывая, что важно обеспечить подток воздушных масс к топке;
далее нужно оборудовать место для установки шампуров с заготовками над раскаленными углями в жаровне.

При желании можно установить стационарную или съемную решетку для барбекю или гриля. Также функционал расширяют, выделяя в мангале место для установки казана.

Основные этапы возведения беседки

Вне зависимости от проекта, любое сооружение строится пошагово. Для того, чтобы беседка долго служила и радовала чудесными вечерами в кругу семьи и друзей, необходимо соблюдать общепринятую технологию строительства:

  1. Выбор места, очистка и выравнивание площадки, снятие верхнего слоя почвы.
  2. Сооружение фундамента. Если строение металлическое или деревянное, рекомендуется столбчатый. Если кирпичное или каменное, то ленточный.
  3. Обвязка фундамента.
  4. Возведение опорных столбов согласно проекту.
  5. Обвязка столбов сверху.
  6. Строительство манагала-барбекю из камня или огнеупорной глины.
  7. Монтаж дымохода из кирпича, жести или другого подходящего материала.
  8. Сооружение крыши. Практики советуют начать работу по монтажу стропил на земле, а затем поднять конструкцию наверх и продолжить строительство. Для беседки подойдут облегченные кровельные материалы: профнастил, доски, гибкая черепица.
  9. Фасадная облицовка. Отделка стен и крыльца заранее выбранными фасадными материалами.
  10. Внутренняя отделка. Монтаж пола, оформление стен или стены. Облицовка мангала плиткой или другими материалами.
  11. Подключение проведенных коммуникаций.
  12. Расположение мебели, обустройство, декорирование.

Беседка, построенная в соответствии с указанными этапами, прослужит несколько десятилетий. Кроме того, хорошо продуманная постройка станет элементом ландшафтного дизайна и любимым местом отдыха и проведения вечеринок.

Разработка проекта

Постройка беседки начинается с чертежа. Определиться с типом, габаритами беседки, нарисовать или воспользоваться готовым проектом. При наличии необходимых знаний и навыков чертёж можно нарисовать от руки. И, конечно, заранее стоит подумать, где будет расположена постройка.

Типы беседок:

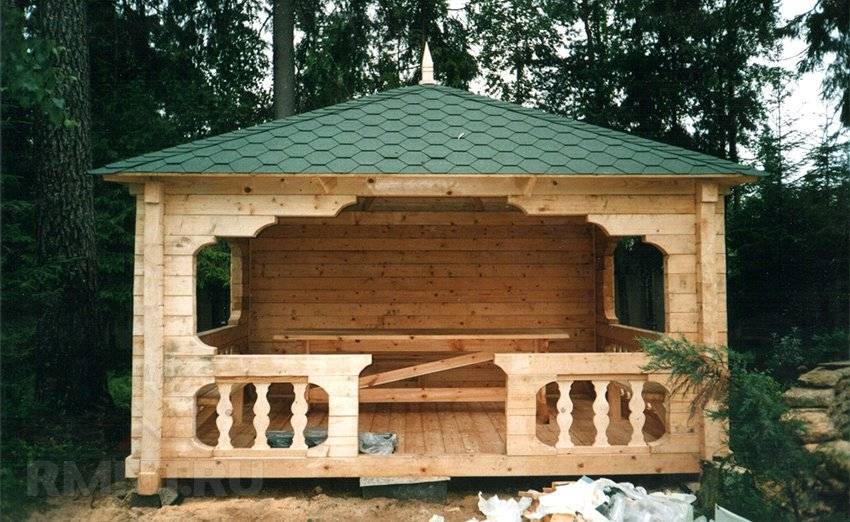

  1. Открытые беседки — представляют собой стойки и крышу с невысоким ограждением по периметру или без него.

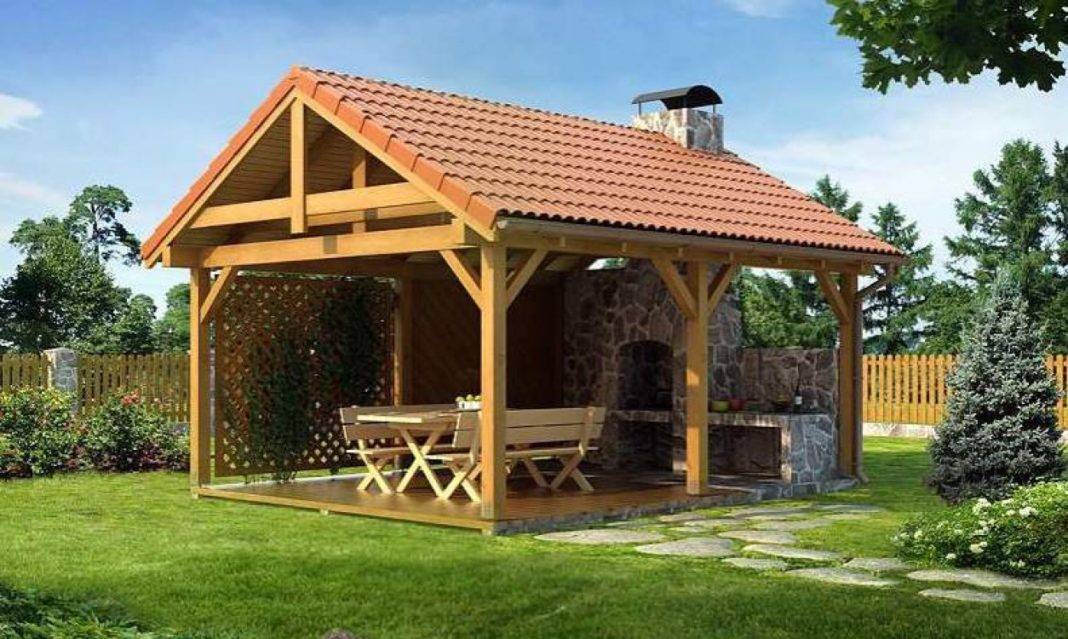

  1. Полуоткрытые беседки отличаются от предыдущих тем, что имеют одну или две сплошные стенки с подветренной стороны или для защиты от соседских глаз.

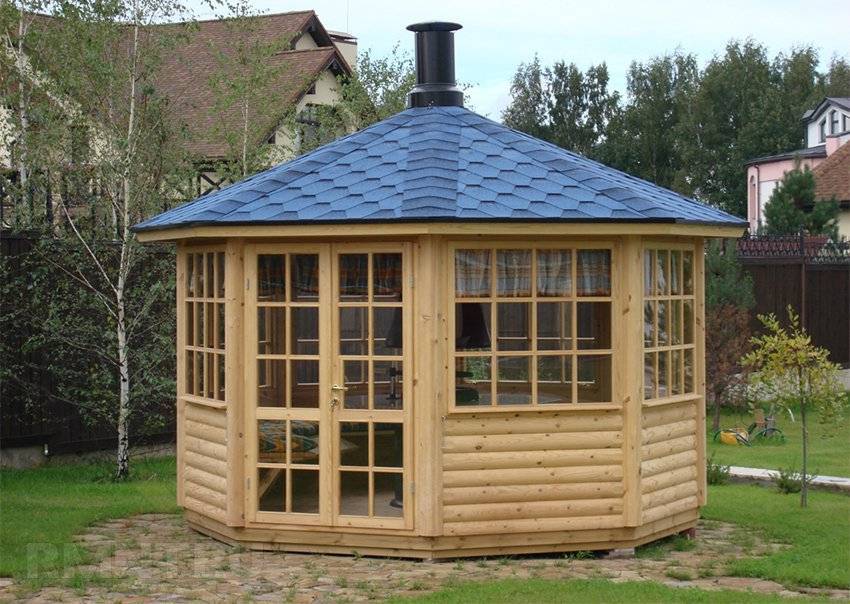

  1. Закрытые беседки, скорее, напоминают уютный дачный домик. Чтобы сохранить обзор и естественное освещение на каждой стене оставляют оконный проём.

Выбор материала

Перед тем как построить беседку, еще скажем несколько слов о выборе строительного материала, а в нашем случае бруса. Преимущественно он изготавливается из хвойных пород дерева. Стандартный размер бруса составляет 150×150 мм и 100×100 мм, с максимальной длиной до 7 м. Что касается строительства беседки, то брус стандартного сечения применяется для изготовления столбов опоры. Кроме всего прочего, в строительстве также используется обрезная доска и рейки для обвязки верхней и нижней, изготовления обрешетки, возведения кровли и других элементов. Для этих целей могут использоваться доски 100×50, 75×250, 100×40 и др.

Технология строительства беседки с мангалом

Как сделать садовый домик с обустроенным местом для приготовления шашлыка? Рассмотрим строительство летней беседки с камином из кирпича.

Проектирование

До начала строительства следует определиться с типом конструкции. Различают:

  • открытые постройки под навесом, без каких-либо ограждений;
  • крытые беседки с мангалом – просторные капитальные сооружения по типу дома;
  • комбинированные постройки полуоткрытого типа.

Беседки зимние с мангалом – тепло и уют даже холодной зимой

Совет: застекленными беседками с мангалом можно пользоваться в любое время года, но даже при выборе открытой конструкции позаботьтесь о том, чтобы над ней была крыша или навес для защиты от ветра и дождя.

Далее составляются чертежи конструкции, на которых указано размещение и размеры всех основных элементов сооружения.

План-схема кирпичной закрытой беседки с мангалом, фото

Подготовительные работы

Домик для отдыха должен находиться в комфортном и живописном месте. Лучше всего для этих целей подходит ровная поляна, располагающаяся в тени деревьев, или рядом с водоемом.

Подготовка материалов

Для возведения постройки понадобится:

  • клинкерный кирпич для беседки;
  • шамотный кирпич (огнеупорный) для печки с мангалом;
  • цементный раствор;
  • металлическая пластина под очаг и решетки;
  • стальная арматура;
  • молоток, гвозди, стамеска, лопата, пила, уровень.

Закладка фундамента

Для кирпичного сооружения нужно заложить надежный фундамент. Наиболее подходящим вариантом будет ленточный армированный фундамент, размер которого зависит от габаритов самого мангала, а также того, сколько людей должно поместиться в беседке.

Внимание: оптимальная высота фундамента над уровнем грунта – 30 см, глубина залегания – около 40 см.

Строительство уличной беседки с мангалом поэтапно

На фундамент накладывается слой гидроизоляции, а затем приступают к возведению стен. Кладку кирпича начинают от входного проема и продолжают по всему периметру.

Возведение кирпичных стен

Совет: если хотите внизить вес конструкции – используйте пустотелый кирпич.

Кладка проводится до тех пор, пока стены не достигнут необходимой высоты. Ровность каждого ряда проверяют строительным уровнем. Затем на кирпичные столбы устанавливают деревянные стойки и начинают формировать стропильную систему для четырехскатной крыши.

Установка стропил

Далее выполняется устройство мангала в беседке. Сначала просто раскладывают кирпич на полу, чтобы наметить его контуры. Первыми сооружаются основание и дровница.

Заклыдывание основания мангала и дровницы

Далее приступают к сооружению разделочного стола, оставляя нишу, которая послужит для хранения посуды. Также оставляют место для топки, а в качестве варочной панели закладывают металлическую пластину.

Формирование топочного отделения

На заметку: можно поставить чугунную плиту со съемными кольцами, если планируете пользоваться чугунком и казаном.

Из шамотного кирпича выкладывают края столешницы. Он укладывается исключительно на огнеупорную смесь.

Оформление столешницы

Далее из такого дже огнеупорного кирпича формируют подпечки, а в мангальнице устанавливают металлические решетки и поддон. Затем приступают к выводу дымоходов. Чтобы была лучшая тяга, дымоход делают трехканальным.

Возведение верхней части печки и дымохода

Когда свод печи готов, из кирпича формируют арки над мангалом и варочной плитой. Такие элементы придадут конструкции более утонченный вид.

Завершение верхнего свода печи с мангалом

В завершение стротельства печки с мангалом выполняется расшивка швов.

Совет: поскольку расшивка кирпича – дело трудоемкое, лучше ее выполнять вместе с подсобным работником.

Обустройство печи с мангалом

Осталось только перекрыть крышу беседки и настелить пол. Его лучше всего выложить плиткой, стойкой к перепадам температур.

Готовая беседка с мангалом – экстерьер и интерьер

После завершения строительства комплекс с мангалом должен выстояться некоторое время. Для защиты от атмосферных воздействий его рекомендуется обработать влагоотталкивающей пропиткой.

Обустроенное место для отдыха на дачном участке

Как правильно выбрать зону барбекю в загородном доме: фото проектов

Прежде чем сделать беседку с мангалом своими руками, необходимо выбрать подходящее место для нее. Установить павильон помогут такие рекомендации:

  • место необходимо запланировать подальше от электрически проводов и газопровода;
  • лучше выбрать участок, находящийся в тени деревьев;
  • поблизости не должно располагаться компостных ям, хозяйственных построек и птичников;
  • не стоит размещать павильоны поблизости от трасс, так как посторонние звуки помешают отдыхать;
  • если строение будет устанавливаться рядом с соседским забором, то стена от соседей должна быть глухой;
  • лучше если беседка будет размещаться рядом с основным зданием. Это позволит без проблем протянуть в строение нужные коммуникации;
  • имеет значение направление ветров, чтобы во время готовки дым не шел в сторону жилого здания.

Красивое оформление постройки

Если на участке есть красивые клумбы, альпийские горки или пруд, то павильон необходимо расположить поблизости. Если постройка располагается рядом с основным зданием, то для ее кровли стоит использовать такое же покрытие, как для основного здания. Этом поможет создать единый стиль в архитектурном ансамбле.

Watch this video on YouTube

Основные моменты

Существует множество различных концепций беседок, и какую из них выбрать — решать вам

Так как инструкция по сборке целиком зависит от формы, структуры и материала будущей конструкции, то мы рассмотрим только основные моменты, на которые следует обратить внимание, перед тем как строить беседку с мангалом

Пол

Если вы планируете разместить в беседке стационарный мангал, то в первую очередь следует подготовить под него достойную основу. Если вы будет выкладывать монолитную жаровню их кирпича, камня и других тяжелых материалов, то под мангал необходимо залить бетонный фундамент в виде армированной плиты, толщиной не менее 15 см. Без бетонной основы массивный и тяжелый мангал будет неравномерно проседать под своей массой и разваливаться.

Мангал на бетонной основе

Металлические жаровни можно расположить на обычной бетонной стяжке. Также следует отметить, что ставить традиционный угольный или дровяной мангал на деревянный пол категорически не рекомендуется, так как это может привести возгоранию. В данном случае наличие бетонной стяжки или аналогичной пожаробезопасной поверхности обязательно

Если вы размышляете над тем, как построить мангал в беседке с деревянным полом, то в данном случае, единственной альтернативой являются газовые жаровни. Мангал на природном газе состоит из газовой горелки и камней, которые после разогрева, выполняют роль углей. Это более безопасный в плане возгорания вариант, однако следует учитывать, что далеко не всем придется по душе подобная имитация.

Потолок

Если вы не хотите, чтобы наличие дыма в беседке регулировалось исключительно направлением ветра, то в конструкцию мангала, в обязательном порядке должен входит дымоход.

Лучше всего для этой цели походят прямые дымоходы, которые уходят непосредственно в крышу постройки – вам обеспечена хорошая тяга и полное отсутствие дыма. Однако в этом случае вам необходимо позаботиться об отсутствие легко воспламеняющихся материалов в радиусе не менее 50 см от трубы.

Вытяжка с мангалом

Коленчатые дымоходы позволят не делать отверстия в потолке и крыше беседки, однако тяга в них не в пример слабее. В обоих случаях вытяжка должна занимать всю площадь мангала – только в этом случае будет обеспечена должная степень поглощения продуктов сгорания.

Выбор бруса для беседки

Если вы собираетесь работать по готовому чертежу, то в нём обязательно будет указано количество и размер материала, необходимого для постройки. Но стоит учесть, что классических разновидностей бруса три и они вполне взаимозаменяемы:

  1. Непрофилированный — самый дешёвый и распространённый брус, изготовленный из свежераспиленной древесины с прямоугольным сечением.

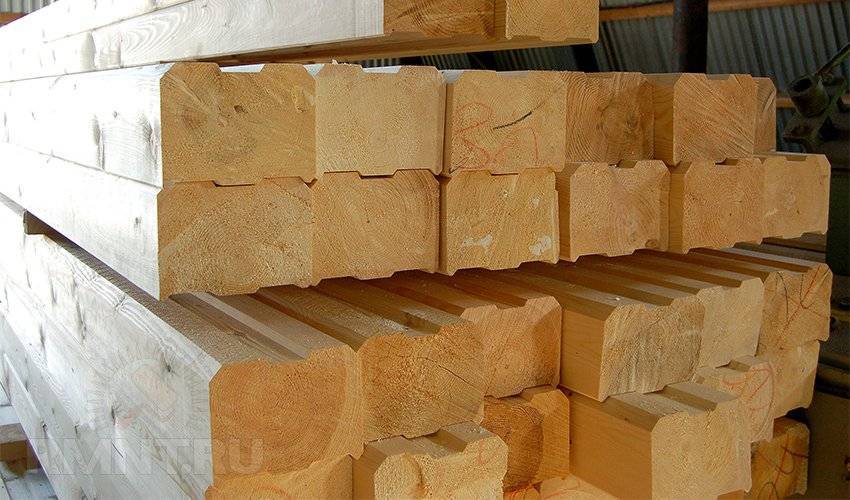

  1. Профилированный брус отличается от предыдущего тем, что имеет пазы, в которые вставляются шипы следующего бруска. Кроме этого, его изготавливают из подготовленной, просушенной древесины.

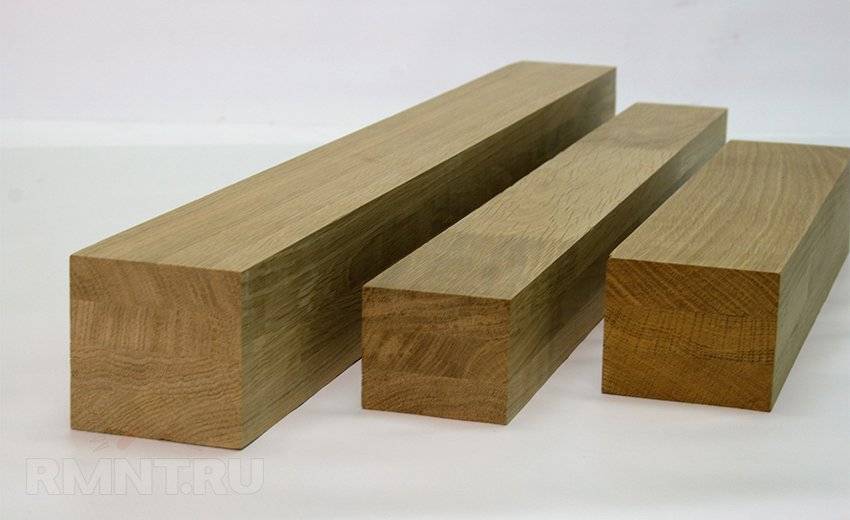

  1. Клееный брус наиболее качественный, но вместе с тем самый дорогой пиломатериал. Он обладает абсолютной геометрической точностью, долговечный, стойкий к образованию плесени или грибка, а также к воздействию влаги.

На заметку! Что касается вида древесины, чаще отдают предпочтение сосне, она менее подвержена гниению, является бюджетным вариантом. Реже используют дуб или лиственницу — качественная, но достаточно дорогая древесина.

Создаём чертёж

Чертежи и проекты беседки с мангалом могут иметь самый разнообразный вид, но самыми важными всегда остаются следующие моменты:

Правильная реализация дымоотвода. Разъедающий глаза и провоцирующий кашель дым наверняка испортит весь отдых.

Правильный дымоход, установленный над мангалом

Расположение стола в беседке. Во-первых, это вполне может быть самый габаритный объект в беседке. Во-вторых, это вспомогательный элемент для готовки. В-третьих, именно здесь будет проходить и застолье.

Место сборки отдыхающих

Место хранения топливных материалов. Должно быть укрыто от возможного попадания влаги, близко расположено к самому мангалу и в то же время быть малозаметным и не мешать посетителям.

Элегантное решение для расположения дровницы

Источник воды, как того требует санитарная инструкция. Им может вполне стать уличный умывальник.

Умывальник с раковиной в беседке

Теперь рассмотрим, как создаются чертежи беседок с мангалом своими руками.

Каркас

Чертеж беседки с мангалом своими руками: каркас

Главным условием возведения каркаса является прочность. Выбор материала влияет и на конструкцию крыши, и на возможность использовать строение в зимний период.

Боковой чертёж с учётом размеров и расположения будущей крыши

Наилучшим вариантом будет использование оцинкованной профилированной трубы в качестве скелета беседки. Ребра жёсткости такого материала позволят выдержать на себе значительный вес. К тому же цена его доступна даже для ограниченного бюджета.

Образцы профилированной трубы

Можно строить сразу основательное здание из кирпича или бруса с прочным ленточным фундаментом. Выйдет дороже, но с лёгкостью будет использоваться круглый год.

Кирпичная беседка с мангалом своими руками с чертежами

На этапе планировки каркаса у вас есть прекрасная возможность распланировать положение дымохода, размещение стола, дровницы и рукомойника. Которые, как было уже ранее упомянуто, играют очень важную роль в дальнейшей функциональности объекта.

Примерно так могут выглядеть чертежи беседок с мангалом своими руками

Крыша

Подробная схема проведения кровельных работ

Крыша беседки – это нечто большее, чем верхняя часть здания, и выполняет следующие функции:

  • Защищает от выпадающих осадков. Наслаждайтесь чашечкой горячего чая во время проливного ливня.
  • Предохраняет от прямых солнечных лучей, предоставляя желанную прохладу в жаркий летний полдень.
  • Дополняет интерьер вашего садового участка. Множество дизайнерских решений может с помощью крыши превратить обычную беседку в произведение искусства и неотъемлемую часть окружающего пейзажа.

Приобщение с помощью кровельных работ к азиатскому стилю

На этом этапе также необходимо позаботиться о надёжном дымопроводе, чтобы газообразные продукты горения выходили за территорию постройки и не мешали её посетителям.

Чертежи беседки с мангалом из кирпича и правильно спроектированным дымоходом

Распространённые формы крыши:

Шатровая. Самая красивая и изысканная структура. Имеет сложную реализацию, но выглядит очень эстетично.

Необычная многогранная крыша

Куполообразная. Очень хорошо вписывается рядом среди деревьев, имеющих пышные кроны.

Беседка похожая на гриб

Односкатная. Самая дешёвая, но оставляющая одну сторону плохо защищённой от ветра и возможных осадков.

Вполне достаточно крыши с одним скатом

Двухскатная. Наиболее распространённая и оптимальная в сочетании цены и практичности кровля.

Зимняя беседка с надёжной двухскатной крышей

Помимо формы большое значение имеет и материал покрытия, который тоже следует отметить на чертеже. Так как от него зависят балки перекрытия.

Наиболее часто используются для кровли беседки с мангалом:

Поликарбонат. Дешёвый, устойчивый ко всем агрессивным воздействиям природы и лёгкий в установке материал. Имеет множество различных оттенков и применяется для конструкций любых форм.

Дешёвый и компактный проект из профильных труб и поликарбонатной крышей

Битумная черепица. Не требует усиленной стропильной системы и необычайно красива. Подходит также для любых форм, но стоит относительно дорого.

Элегантное строение с мягкой кровлей

Металлочерепица. Надёжный, доступный в цене материал, но подходит лишь для крыш, имеющих один или два ската.

Схема монтажа металлочерепицы

Летняя кухня с крышей из поликарбоната.

Это конечно не беседка, но здесь мы хотим обратить ваше внимание на крышу. Это идея может послужить пишей для ваших будущих планов по изготовлению беседок

Отметим, что сейчас делают такой поликарбонат, который может выдержать удар кувалды (это сказано для скептиков) . Источник фото: pechnik-pech-kamin.ru/galery-pechnik-pech-kamin-v-sankt-peterburge/p/6

Мангал из кирпича в беседку. Мастер класс

Объем кирпича = “три нивы”

Это простая модель мангал маленькой мангала для дачи. Автору надоело жарить мясо на кортах, и он решил поднять уровень мангала, что бы можно было жарить стоя. По сути получилась красивая подставка из кирпича под металлический мангал с шикарным дымоходом. Как видите мангал установлен на солидный фундамент и вся конструкция выполнена очень эстетичноКомментарий автора о используемом клее вместо цемента: “Специальный клей для печей и каминов, на упаковке указано какую температуру он выдерживает, 600-800. Для экономии денег, чуть выше от топки добавлял плиточный клей для тёплых полов.”

Тесты показали, что воздуха мангал получает достаточно, несмотря на закрытую конструкциюКирпич обычный, облицовочный.

Сечение дымохода для хорошей тяги должно быть 250мм х380мм, тогда дыма в глаза не будет.

Читайте так же статью про “Мангалы из кирпича” https://novamett.ru/mangaly/iz-kirpicha-svoimi-rukami

Мангал с арочной крышей в беседку своими руками

Пошаговая инструкция – мастер класс

Автор решил сделать мангал, составил проект беседки с мангалом (см. в галерее), посчитал материалы, поехал в магазин, там ему понравилась лавка из природного камня. Он попросил сделать ножки 75 см высотой и она у меня послужила основой всей конструкции. На которую он и клал все кирпичи. Как видите в первых фото с обратной стороны он сделал стенку из кирпича для поддержки плиты, что бы она точно выдержала вес кирпичей.

Кстати на фото в галерее вы увидите два варианта крыши у этой модели, это просто автору не понравился первый вариант и он его переделал.

Обратите внимание что труба обложена декоративным кирпичом, который сделан из спресованного песка, который почти не проводит тепло. Что уменьшает опасность возгорания

Фундамент под печкой ленточный с арматурой под всю беседку.

Стол в беседку из массива каштана на заказ, стулья из бука

Бюджет:130 огнеупорного кирпича по 60 р250 декоративного по 27 р200 плиточек по 22 рстол каменный 12 тртри мешка суффикса 1500 рчасы 3500р

Проект деревянной беседки с мангалом из кирпича. + Фото

Это проект деревянной беседки с мангалом из кирпича, которую можно сделать своими руками. Проект делался в программе Google SketchUp 8.

Под каждым столбом бетонная тумба, всего 8 тумб. А под мангалом свой фундамент, две фбс 50/200/50, и сверху ещё 20 см. налито бетона с армированием. Так что нагрузка везде своя.

Характеристики материалов для беседки с мангаломРазмер 6 на 4. Крыша один скат 7*3. Залили 8 тумб под мангал положили две фбски. 25 штук бруса 150*150*6, доска 150*50*6 40шт (стропила) и 60шт пол, доска 150*30*4 65шт обрешетка. Профлист 13 листов 3*1.25. Кирпич: 600 штук (красный сталинский б/у)Мангальная будет отделана диким камнем, а столешница будет мебельная под Белый мраморВнутрь будет железный мангал

Комментарий автора: “Жар держится хорошо и очень долго.”

Беседка будет остеклена от ветра

И ещё полезный комментарий автора: “Заслонка для того чтоб когда дрова прогорят и останется одни угли её закрыть не полностью дабы не угореть и жар максимально сильный был чтоб казан прогревался. Цемент и глина понятия не совместимые. Раствор цемент и песок. А вообще домашние печи делают из смеси песка и глины. По поводу трубы, она точна должна быть выше конька, можно нарастить металлической.”

Проект беседки и процесс её строительство

Фото о мангале

Как вам такой компактный четырехсторонний комплекс???

Беседки из дерева своими руками 300 фото, чертежи, схемы

Здесь собрана небольшая галерея деревянных беседок, сделанных своими руками. Конечно, можно собрать и больше фотографий, ведь вариантов миллионы. Каждая беседка, сделанная не по шаблону, а своими руками, пусть даже по стандартным чертежам, это все равно произведение искусства. Здесь же собраны относительно простые конструкции, которые под силу каждому, не обладающему большим опытом мастеру. Есть, конечно, и примеры прмышленных изделий, может, пригодиться.

Чертежи квадратной беседки

Квадратные беседки 150 фото

Чертежи шестиугольных беседок

Шестиугольная беседка своими руками 50 фото

Чертежи восьмиугольных беседок

Восьмиугольная беседка своими руками 100 фото

Выбираем тип фундамента

Даже такая легкая постройка, как беседка, нуждается в фундаменте.

Инструкция о том, как выбрать тип фундамента, на самом деле выглядит довольно просто:

  1. Если беседка будет сделана из легких материалов (сотового поликарбоната, металлических прутьев, дерева), достаточно установить сваи для поддержания конструкции.
  2. Использование в строительстве большого количества кирпича или камня требует заливки в основании бетонной плиты.
  3. Под закрытую зимнюю террасу из кирпича следует заложить ленточный фундамент.

Вне зависимости от выбранного типа постройки, необходимо позаботиться о прочном фундаменте для печи, способном выдержать её вес. Особенно это актуально при использовании ленточного или свайного фундамента.

Для этого в месте, где будет стоять мангал, необходимо вырыть углубление глубиной около 40 см и засыпать его песком. Затем насыпаем гравий, трамбуем. Сверху укладываем арматуру толщиной 150-200 мм и заливаем бетоном.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
