Постройка баня на винтовых сваях: лучшие проекты на фото

Монтаж свайно-винтового фундамента

Монтаж фундамента на винтовых сваях возможен как на неровных, так и на затопляемых участках, а также на ухоженных газонах без причинения ему вреда. Таким образом при установке бани на винтовом фундаменте нет необходимости в нарушении природного рельефа (см.также статью «Фундамент для бани из покрышек: принцип возведения»).

Подготовка участка

Перед началом монтажа необходимо провести ряд подготовительных работ. На данном этапе немаловажную роль играет подготовка участка.

Если место под строительство занято строительным или бытовым мусором, то необходимо убрать все посторонние предметы и расчистить территорию. Также при наличии котлованов и траншеи следует их тщательно засыпать.

Установка винтовых свай с помощью специальной техники

Очень важно на этапе разработки проекта учитывать наличие различных препятствий. Такими препятствиями могут стать , к примеру, крупное дерево или не выкорчеванный пень, иногда встречается препятствие в виде бетонных плит и остатков старого фундамента. Необходимо позаботиться об их устранении

Необходимо позаботиться об их устранении.

Инструмент

Для того, чтобы сделать качественный фундамент под баню на винтовых сваях, нужно приобрести весь необходимый инструмент:

  • Лопата;
  • Лом;
  • Магнитный уровень длиной 30 см;
  • 15-метровый гидроуровень;
  • Рулетка;
  • Два отрезка трубы длиной по 2-2,5 м и диаметром 50 мм;
  • Молоток;
  • Кувалда;
  • Садовый бур;
  • Болгарка;
  • Удлинитель;
  • Маркер;
  • Рабочие перчатки;
  • Сварочный аппарат;
  • Строительный миксер;
  • Ёмкость для замесов;
  • Тяпка;
  • Ведро и лейка.

Разметка свайного поля

Перед возведением фундамента на винтовых сваях необходимо предварительно рассчитать количество свай и расстояние между ними, а также произвести разметку свайного поля по всему периметру.

Винтовые сваи под фундамент врезаются в плотные слои почвы, чтобы правильно определить, уровень глубины устойчивого пласта грунта, лучше всего обратиться к профессионалам. Помимо этого, для точного расчета будущего фундамента рекомендуется также учитывать вес будущего строения, колебания грунтовых вод, тип почвы и климатические условия местности.

Разметка участка для будущей установки свай

Количество необходимых свай зависит от размеров будущей бани. Столбы необходимо равномерно распределять под постройкой, не забывая про углы внутренних стен. Длина части сваи, которая выступает над землёй, составляет 0,5 м, её обычно спрячут за фальшивым цоколем или оставляют открытой.

Технология монтажа винтовых свай предусматривает последовательность работ, которые пошагово описывает данная инструкция:

  1. Устанавливаем сваю в угловую лунку, крепим магнитный уровень и в монтажное отверстие вставляем лом;

На данном фото показано вкручивание винтовой сваи

  1. Свая должна углубиться в несущий грунт на 1/3 метра;
  2. При осуществлении данных работ постоянно контролируете положение трубы магнитным уровнем;
  3. Таким образом выставляются четыре угловые сваи;
  4. При помощи водяного уровня выводим их на одинаковую проектную высоту;
  5. По окончании монтажа угловых свай аналогично следует монтировать промежуточные сваи;
  6. Затем рычаги наращивают до длины трех метров и прокручивают сваю четырьмя работниками до тех пор , пока она не будет стоять на месте. Это означает , что бур уперся в твердый слой;
  7. На заключительном этапе установки винтовых свай с помощью гидроуровня выравнивают их согласно уже установленным угловым сваям;
  1. После установки внутренние полости свай заливают цементно-песчаным раствором. Это усиливает конструкцию фундамента;
  2. На торцевую часть выступающих винтовых труб необходимо установить оголовки;
  3. Из трубы, диаметр которой изнутри меньше диаметра сваи снаружи, изготавливаем оголовок;
  4. Берём пластину 250×250 мм и шириной 10 мм, для монтажной площадки оголовка;
  5. После установки оголовков их положение следует проверить водяным уровнем, затем обварить;
  6. Все сварные швы и оголовок грунтуют и два раза прокрашивают эмалью;

Условия определения вида конструкции

Подробно разбирать каждый из видов полов есть смысл, когда речь идет о жилых или общественных зданиях. Однако устройство пола в бане на винтовых сваях возможно даже при наличии минимальных знаний и навыков.

Если предусмотрен достаточно высокий ростверк, то висячий не протекающий дощатый пол в каркасной бане на сваях будет оптимальным выходом. Дополнительный слой утеплителя позволит пользоваться баней в любое время года, иначе, зимой такой пол будет очень холодным.

Свайный фундамент позволяет уберечь нижнюю часть настила от любых внешних воздействий, в частности, осадков, затопления или просто влажности. А вот изнутри такой пол постоянно подвержен перепадам температур и влажности, ведь образуется конденсат в парной, а также подается вода в помывочную.

Виды

Для создания опорной конструкции бани могут быть использованы следующие виды свай:

  • Забивные. Для погружения в грунт привлекается спецтехника, которая устанавливает опоры путем вбивания их в грунт. Работ вблизи используемых построек способна вызвать нежелательные изменения в состоянии фундамента, стать причиной оседаний или подвижек основания. Используются готовые сваи, скорость работ обычно высокая, процесс занимает один день.
  • Буронабивные. Изготавливаются прямо на стройплощадке путем заливки бетона в армированную скважину. Есть возможность все сделать своими руками. При этом, сложные грунты могут не удержать скважину из-за осыпания стенок или заполнения полости водой. Кроме того, необходимо ждать около месяца, пока бетон наберет конструкционную прочность, в течение которого никакие работы производить нельзя.
  • Винтовые. Приобретаются в готовом виде и погружаются в грунт как при помощи спецтехники, так и вручную. Не создают угрозы для построек, расположенных поблизости и могут устанавливаться вплотную к ним. Позволяют строить баню на склонах, складках фундамента без предварительной подготовки площадки. Недостатками винтовых свай считают неизбежную коррозию металла в грунте и множество кустарным образом изготовленных опор, не соответствующих существующим требованиям.

ВАЖНО!

Существуют также столбчатые опоры, которые многие пытаются отнести к свайным фундаментам. Они не погружаются в грунт, поэтому являются просто бюджетным и быстрым решением вопроса для строительства вспомогательных построек. На сложных грунтах они используются редко, так как не обеспечивают устойчивости при появлении сезонных подвижек или подтоплений.

Устройство пола

При устройстве данного типа бани своими руками очень важно предусмотреть правильную конструкцию пола, строительство которого напрямую зависит от фундамента. Горячий пар конденсируется и стремится стечь вниз, как и вода из душа. Поэтому конструкция не протекающего пола бани, располагающейся на возвышении из винтовых свай, более сложная:

Поэтому конструкция не протекающего пола бани, располагающейся на возвышении из винтовых свай, более сложная:

Черновой уровень

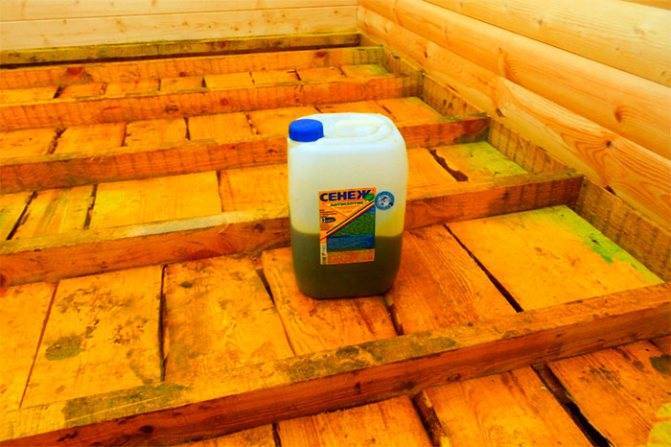

Оборудование чернового пола

Дощатое покрытие, без щелей, обработанное антигрибковыми пропитками. Выстилается пленочными материалами для защиты от влаги снизу, заполняется керамзитом.

По верху также покрывается пленкой. Применение рубероида и других битумсодержащих покрытий, в дальнейшем, может осложнить жизнь неприятным запахом смолы. Высота сливных труб, проходы под них во всех уровнях пола, размечаются сразу.

Теплоизоляция

Утепление делают из доступного материала:

  • Минеральная вата (прошивные маты, рулон) – 0,25 м толщиной;
  • Пенный полимер, пенопласт (плита) – 0,15 м.

Необходима защита сверху от влаги. Пенополистирол устойчив к этому воздействию. Другие утеплители снижают свои свойства. Отлично зарекомендовали себя в качестве защиты мембранные покрытия. Они выпускаются достаточных размеров по длине и ширине (максимально 61×15,5 м), чтобы закрыть цельным куском, с напуском вверх на стены. В каркасном доме пароизоляция делается и по стенам, с выпуском конденсата на мембрану для слива самотеком.

Терраса из плитки

Если решили делать площадку не из древесины, а из плитки, можно пойти несколькими путями. Все зависит от того, как вы себе представляете свою террасу.

Если вас устраивает тротуарная плитка в качестве покрытия, технологию можно очень упростить. Процесс очень похож на устройство отмостки вокруг дома. Технология аналогична, использовать можно те же приемы.

Простой вариант

Самый простой, но очень надежный и эффективный вариант — с использованием профилированных мембран и геотекстиля. В таком случае снимается грунт на ширину будущей террасы, глубина небольшая — 20-25 см достаточно. Если сверху будет крыша, площадку можно будет делать ровной, если крыша не предусмотрена, формируют уклон в 3-5 см на каждый метр (от фундамента).

Если осадки в регионе обильные, подпочвенные воды близко, по краю террасы лучше уложить дренажную трубу. Это специальная гофрированная труба с отверстиями. Для нее выкапывают небольшое углубление (примерно наполовину  диаметра), куда и укладывают. Конец дренажной трубы выводят в дренажный колодец или в канализационную систему.

Один из вариантов устройства террасы (с дренажной трубой под плиткой)

Чтобы под покрытием не прорастали растения, проводят обработку специальной химией. После обработки на всю ширину расстилают профилированную мембрану. Если будете укладывать дренаж, то край мембраны должен заходить в вырытую канавку, доходя до ее противоположного края. На мембрану кладут дренажную трубу. Теперь вся влага будет скатываться по пленке и попадать в нее.

С другой стороны, возле дома, мембрану на 10-15 см заводят на стену. Там фиксируют. Сверху раскатывают слой геотекстиля. Его тоже поднимают на стену. Обе пленки можно закрепить прижимной планкой. Второй край геотекстиля заканчивается над дренажной трубой (его не фиксируют).

Теперь насыпают слой щебня крупной и средней фракции. По краю площадки устанавливают бордюрный камень (не над дренажной трубой, а ближе к дому). Щебень хорошо трамбуют (лучше виброплитой, но над трубой плитой не трамбуйте). Сверху  насыпают слой песка, его выравнивают, проливают водой и трамбуют. На него уже можно класть плитку.

Как такая терраса может выглядеть

Толщина слоев 10-15 см. Глубину котлована под террасу подбирают так, чтобы плитка была уложена на требуемой высоте. Точно сказать сложно, так как плитка может быть разной толщины. Исходя из закупленного покрытия, высчитываете нужную глубину котлована вокруг дома.

Одно «но»: описанный способ подходит для случая, когда фундамент и цоколь утеплены. Если утепления нет, на щебень насыпают половину песка, выкладывают плиты экструдированного пенополистирола, затем досыпают песок, и не него тогда кладут плитку. При этом фундамент дома тоже на всю глубину вырытого котлована обкладывают плитами пенополистирола.

Процесс изготовления

Прежде всего необходимо провести разметку площадки, определиться с количеством и расположением точек установки свай- в этих местах установить колышки

Перед монтажом опор важно проверить диагонали, углы. Тщательно контролируется и расстояние между опорами

На начальном этапе винтовые сваи вкручивают в грунт. В местах, где они будут установлены, следует заранее сделать ямки глубиной 10-15 сантиметров.

Опоры ввинчивают в почву с помощью штанги, при этом важно контролировать вертикальность входа элемента в почву. Углубление проводится до тех пор, пока опора не достигнет уровня, на котором почва не замерзает зимой

После того, как элементы будут завинчены в землю, верхние концы опор необходимо выровнять. Для этого используется шлифовальная машина, с ее помощью легко обрезать лишние трубы. После этого внутрь изделий должна быть залита бетонная смесь, это позволит повысить прочностные характеристики труб и значительно снизить скорость коррозии металла.

На заключительной стадии монтажа необходимо взять металлические пластины. Лучше всего использовать изделия, толщина которых составляет 10 мм. Их приваривают к каждой опоре так, чтобы они выходили за пределы стойки с каждой стороны, выступая на несколько сантиметров. Фундамент для каркасной бани на винтовых сваях (своими руками или силами подрядчика) делается точно так же.Между собой опорные элементы могут быть соединены с помощью специальной конструкции, она получила название ростверка.

Чаще всего его делают из бетона, но может быть использован и металлопрокат, и железобетон. Конструкции делают сборными и монолитными.

Кроме того, фундамент на сваях для бани можно сделать из готового набора опорных элементов, они есть в продаже в строительных магазинах.

Если есть свободные средства, монтаж можно поручить специалистам.

Баня из бруса

Количество возводимых построек такого типа значительно увеличилось в последнее время. Работа может выполнена своими руками, скорость возведения фундамента для бани на винтовых сваях очень высокая.

Важно! Все опоры перед погружением в грунт, если они были сделаны из металла, необходимо обработать антикоррозийным средством. Это значительно увеличит срок их службы.. Выполняя расчет фундамента для бани, необходимо учитывать СП 24.13330.2011, кроме того, может быть использована редакция СНиП 2.02.03-85

Если самостоятельно сделать расчеты затруднительно, то стоит обратиться к проектировщику. Элементы фундамента должны быть приобретены с учетом рекомендации специалиста

Выполняя расчет фундамента для бани, необходимо учитывать СП 24.13330.2011, кроме того, может быть использована редакция СНиП 2.02.03-85. Если самостоятельно сделать расчеты затруднительно, то стоит обратиться к проектировщику. Элементы фундамента должны быть приобретены с учетом рекомендации специалиста.

Как сделать слив?

При устройстве фундамента для бани важно сделать слив. Поскольку баня будет установлена на винтовых сваях, то обычный слив с гидрозатвором не подойдет — зимой вода в нем будет замерзать

Слив нужно спланировать так, чтобы вода в нём нигде не могла скапливаться. Для этого можно использовать обыкновенную канализационную пластиковую трубу диаметром 40 или 50мм, закрепив её, например, на металлическую ленту для монтажа гипсокартона или на другой крепеж через каждые 50-70см трубы, к нижней обвязке бани или к черновому полу.

Внимание! Минимально допустимый уклон для отвода воды — 1:30, то есть примерно 3-3.5см на 1 метр трубы.

Чтобы через слив  под баню на винтовых сваях не поступал холодный воздух, есть очень простой, проверенный и дешевый способ- положить на сливное отверстие резиновый мяч диаметром 40-60мм. Когда туда будет поступать вода, мячик будет всплывать, и выпускать её. А когда водой не пользуются, не даст холодному воздуху проникнуть в помещение.

Печи для бани с сухим, влажным паром

Каменка в парилке

Печь в парилке называют «каменкой». Существует много моделей печей для бани. В основном они изготовлены из толстостенного металла, чугуна. Их обкладывают камнями, жаростойким кирпичом.  Заказчик выбирает модель, опираясь на габариты парилки.

Сухая парилка отличается от влажной содержанием пара в воздухе. Для того_ чтобы получить сухой пар, влажность не должна превышать 15 %. Каменку разогревают до температуры примерно до 120 ⁰С и льют на неё немного воды. Получают почти сухой воздух с мелкодисперсным паром.

Русскую баню, или влажный пар, получат при разогреве каменки до 80 ⁰С. Затем поливают водой из ковшика для образования влажного воздуха. Сухую парилку называют сауной, влажную —

Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Защита от влаги и гниения

Древесина, которая будет использоваться в строительстве, подлежит защитной обработке еще до начала работ.

Часто это специальный антисептик, который не содержит токсичных компонентов. Текстура сырья остается неизменной. Повышается сопротивляемость древесины влаге, насекомым-вредителям.

Подойдет в качестве защитного средства и лак. Перед нанесением поверхность тщательно шлифуют, убирают загрязнения, обезжиривают.

Доски должны быть сухими. После лакирования помещение нужно хорошо проветрить.

Краски допускается использовать лишь при отсутствии в их составе токсичных, летучих веществ. Окрашенная поверхность должна быть устойчивой к постоянной влаге и высокой температуре.

Примером народной защиты от гниения считается переработанное растительное масло. Наносится на сухое дерево в несколько слоев. Доски приобретают красивый глянцевый блеск. Обойдется дешево или вообще бесплатно.

Оснвание под печь

Многие начинающие мастера не знают, нужно ли устанавливать под печь специальное основание. Наличие фундамента обуславливается весом отопительной конструкции. Небольшая печь массой до 250 кг не требует дополнительного укрепления пола. В этом случае покрытие можно не усиливать, а всего лишь обработать средством противопожарной защиты. Материал под печь должен быть надежно защищен от перегрева.

Для кирпичной печи нужно сделать специальный фундамент. У таких агрегатов вес может колебаться от сотен килограммов до десятков тонн, что создает повышенную нагрузку на основание сооружения. Если вес отопительного устройства достигает 750 кг, то в этом случае необходимо запроектировать индивидуальное основание. Печь создает неравномерную нагрузку на пол бани, что приведет к частичному проседанию слабого основания. Поэтому фундамент такой бани должен быть прочным, конструкция должна противостоять движению грунта.

Построить правильную основу можно лишь с учетом глубины промерзания грунта. Для грамотной постройки нужно учитывать ряд важных пунктов:

Опорная конструкция под баню возводится одновременно с устройством основного фундамента бани. Глубину заложения дополнительного усиления и фундамента строения выдерживают на одном уровне. Заливка стяжки после монтажа усиления недопустима из-за разницы в степени усадки. Эта разница приведет к разрушению отопительной системы

Для таких целей мастера рекомендуют обратить внимание на свайное основание. Так как стены бани возводятся не одновременно со строительством фундамента, то между устройством печной конструкции будущей стены необходимо сохранить расстояние в 50 миллиметров

Этот промежуток впоследствии засыпается песком и хорошо утрамбовывается

Подобная система противостоит неравномерной осадке основания.

  • Габариты фундамента необходимо соотносить с размерами печи на стадии разработки проектной документации. Границы фундаментной плиты должны выступать за границы отопительной системы не меньше чем на 50 миллиметров. Наиболее оптимальное расстояние – 60-100 миллиметров.
  • Дымовая труба должна располагаться как можно ближе к центру фундамента. Такое расположение печи обеспечит равную нагрузку на всю конструкцию. Мощный дымоотвод требует дополнительной защиты и усиления, поэтому рискует создать сверхнормативную нагрузку на фундамент. Вне зависимости от выбора типа фундамента эти особенности необходимо учитывать.
  • При устройстве отопительной системы необходимо дополнительно обустроить водозащитный слой. Рубероид выстилают в два слоя и присоединяют к фундаменту. В качестве клея мастера используют битумную мастику. Этот материал обеспечит дополнительную защиту конструкции.

Из чего делают пол в бане?

Пол в бане на винтовых сваях можно делать из разных материалов. В основном используется бетонная стяжка и древесина хвойных пород. Обустройство бетонного пола потребует значительных материальных затрат. Однако такой пол устойчив к постоянному воздействию влаги. Поэтому бетонный пол в бане прослужит не один десяток лет. Древесина — материал меньшей себестоимости. Однако под воздействием влаги деревянный пол быстро разрушается. Обработка антисептиком значительно замедлит этот процесс. Но через 7-10 лет деревянный пол нужно будет заменить.


Схема крепления разнообразных материалов пола к свае


Бетонный пол в бане наиболее устойчив к влаге

Преимущества деревянного пола не только в дешевизне материала. Можно при необходимости провести замену поврежденных элементов, не меняя покрытие полностью. Если регулярно проводить повторную обработку антисептиком деревянных составляющих, можно удлинить срок службы такого пола почти вдвое. Оптимальным считается вариант, когда в помещениях повышенной влажности — парной и помывочной комнате, делается бетонная стяжка. В раздевалке и комнате отдыха можно сделать деревянный пол, ведь уровень влажности здесь значительно ниже.


Деревянный черновой пол в бане лучше размещать в зоне раздевалки

https://youtube.com/watch?v=3AL8zE6zjfo

Устройство пола в бане на винтовых сваях

Пол в бане на винтовых сваях должен иметь хорошую теплозащиту, так как под постройкой достаточно много свободного пространства. Если баня будет использоваться зимой в регионе с холодным климатом, то рекомендуется дополнительно защитить подпольное пространство, закрыв его по периметру цоколем. В этой ограждающей конструкции изготавливается несколько продухов, которые дают возможность эффективно вентилировать подполье, и в то же время создают дополнительную теплозащиту.

Полы в бане на сваях — Схемы и Проекты

Наибольшее количество дискуссий вызывает конструкция пола в бане из сруба, так как здесь существует опасность сделать конструкцию, в которой нижний венец будет слишком интенсивно увлажняться. В результате такого постоянного воздействия влаги древесина может начать разрушаться раньше времени и вся конструкция прослужит заметно меньше отведенного ей срока. Поэтому, далее размещена схема оптимального расположения всех необходимых в хороших полах элементов.

В нижний венец установлены лаги пола сечением 100х150 мм.

Под лаги нашиваются черепные доски для того, чтобы стать опорой теплоизоляционному слою.

Далее плиты утеплителя кладутся в два слоя, один — 100 мм, а второй — 50 мм. Настил выполняется вразбежку, так чтобы стыки нижнего слоя не совпадали со стыками верхнего.

Следующим шагом выполняется изготовление обрешетки под плиты чернового пола.

Поверх обрешетки укладывается настил из плотной полиэтиленовой плёнки — это гидроизоляционный слой, который защитит находящиеся ниже деревянные конструкции от попадания на них воды.

На гидроизоляцию устанавливаются прочные цементно-стружечные плиты (ЦСП), толщиной не менее 12 мм. По периметру выполняется бортик из того же материала.

В образовавшееся пространство раскладывается металлическая сетка с прутком не меньше 10 мм. После чего выполняется заливка бетонной стяжки толщиной 10-12 мм.

В этой конструкции не указан важный нюанс — нет сливного отверстия для организации стока воды из помывочной и парилки. План его размещения можно увидеть на схеме ниже.

Тут также указан финишный отделочный слой для напольного покрытия бетонной стяжки в бане — это, как правило, керамогранитная плитка. Кроме того здесь можно видеть, что на схеме полы парилки или моечной изготовлены с уклоном. Для организации такого угла, бетонная стяжка заливается по маякам, сделанным из дерева под определенным углом от стен к сливному отверстию.

Чуть более усложнённая конструкция с проливным деревянным полом и утеплённой бетонной стяжкой.

Хороший вариант для создания теплового барьера по периметру здания — изготовления цоколя

При его создании важно учитывать, что грунт рядом с баней будет двигаться и жестких соединений ограждающая конструкция с баней иметь не должна

Как сделать пол в бане на сваях своими руками: Инструкция

Первым делом убедитесь, что в земле выкопаны все необходимые траншеи для укладки канализационных труб и каналов подачи воды, если таковые запланированы.

После чего половые лаги снизу подбиваются досками чернового пола.

Следующий шаг заключается в обеспечении ветровлагозащиты для утеплителя. Эту роль выполняет специальная паропропускная мембрана, которая позволит теплозащитной прослойке эффективно испарять влагу со своей поверхности на улицу. Качественный теплобарьер создаст минеральная вата толщиной 150 мм.

Далее вся поверхность пола закрывается плотной гидроизоляцией с небольшим нахлестом на стены.

Закончив с гидрозащитой, поверх неё устанавливаются доски чернового пола.

На черновой пол или обрешетку укладываются плиты ЦСП.

Плиты сверху закрываются гидрозащитной плёнкой, поверх которой кладётся обрешетка для заливки бетонной стяжки.

Стяжка пола выполняется по маякам. Их можно сделать из дерева или из металлических профилей, как на фото выше. Поверх бетона укладывается керамическая плитка или обустраивается деревянный пол. Если в планах сделать проливные полы из досок, то в пространстве между деревянным настилом и бетонной стяжкой рекомендуется организовать вентиляционный канал.

Такая труба обеспечит хорошую воздушную циркуляцию и не только защитит деревянные полы от преждевременного гниения, но и позволит дольше и с большим комфортом находится в парной благодаря постоянному притоку свежего воздуха. При необходимости снаружи или внутри на трубе может быть установлен регулирующий клапан, крышка или задвижка.

Внутренняя отделка

Внешнюю сторону стен обшивают вагонкой, сайдингом или влагостойкими плитами ОСП. Изнутри стена выстилается слоем гидроизоляции и утепляется минеральной ватой, опилками или пенопластом, после чего крепят фольгированную пароизоляцию.

К нижней стороне балок перекрытия подшивают потолок. Поверх него со стороны крыши укладывают фольгированный паробарьер, минеральную вату для утепления и, желательно, пленку, чтобы утеплитель не разлетался и не напитывал влагу.

Изнутри каркасную баню также обшивают вагонкой.

Разновидность печи выбирают, исходя из размеров бани. Для большого помещения подходит кирпичная печка на твердом топливе, а для маленького – электрическая железная.

Отметим, что для установки тяжелой кирпичной печи необходимо предусмотреть дополнительные опоры.

Таким образом, мы разобрались, какие бывают типы свайных фундаментов, рассмотрели процесс полной сборки каркасного здания и определились, как утеплить пол в бане на сваях. Надеемся, что указанные рекомендации помогут вам создать качественное и надежное строение, даже если на вашем участке почва недостаточно устойчива для масштабного строительства.

Слив в бане на винтовых сваях

Приподнятый на винтовых опорах пол бани может утепляться с внешней стороны засыпкой перлитом или обычным пенопластом. Вывод из моечного отделения и парной обязательно через сильфон и колено подключают к пластиковой канализационной трубе. Отстойник обязательно должен иметь сливной и промывочный краны, в противном случае будет сложно чистить его и сливать воду, если баня на сваях будет зимовать без нагрузки.

Если парилкой планируют пользоваться круглогодично, то сливной трап или гофр ставят без сильфона, а приемное отверстие обязательно закрывают съемной крышкой. Для зимних бань на сваях использование трапа не рекомендуются, так как водяной затвор внутри корпуса может замерзнуть и разорвать крепежный фланец.

Как сделать слив в бане на винтовых сваях

Рассмотрим сегодня, как может функционировать слив в бане на винтовых сваях, когда сам банный сруб «подвешен» над поверхностью грунта.

Сделать слив в бане на винтовых сваях непросто, по сравнению с другими типами фундаментов, такими как МЗФЛ или УШП. Почему? Потому что при обычном варианте фундамента нижний венец сруба связан с основанием. Это позволяет использовать как сливную плоскость проливного пола для удаления сточных вод, так и нормальную канализационную систему с трапами и фановыми трубами, по которым вода отправляется в яму или септик.

В случае же, когда использован свайный вариант, остается пустое пространство между нижним венцом / ростверком и поверхностью грунта.

Особенности банного фундамента на винтовых сваях

Итак, у нас есть баня на винтовых сваях — как сделать слив сточных вод из моечного отделения и банного санузла?

При этом, как сделать слив в бане на сваях таким образом, чтобы канализационная конструкция не вредила дизайну всего банного комплекса?

Для начала рассмотрим особенности винтового фундамента, которые могут нам помочь или помешать в ходе выполнения работ. Для этого пройдем по шагам, от самого начала работ на участке до полной установки банного сруба на указанный тип основания.

А. Начинаем разметку участка под размещение банного комплекса. Баня может представлять собой как небольшой сруб 3 на 3 метра, так и реально большое строение, включающее в себя не только парилку и моечное отделение, но также комнату отдыха, веранду, жилые гостевые помещения, помещение топочной и дровяник.

Б. Пятно застройки для возведения бани выбирается исходя из всех указанных выше будущих помещений, которые бы мы хотели видеть в своем рекреационном здании.

В. Производится разметка точек установки винтовых свай. Для начала производится пробное бурение с целью установить состав грунта и возможные препятствия при использовании указанного типа основания. При этом препятствием могут оказаться не только скальные обломки или плотные слои грунта, но также плывуны или очень слабые почвы типа торфяных.

Г. Производится бурение и установка винтовых свай. Количество и диаметр свай подбираются исходя из общего веса конструкции банного комплекса. Как известно, фундамент должен с запасом держать вес всего сооружения.

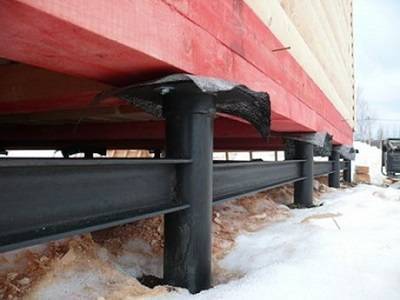

Д. На установленные винтовые сваи монтируется стальной ростверк, который в дальнейшем может быть дополнен бетонным или деревянным ростверком.

Для изготовления бетонного ростверка по верху свай монтируется опалубка, а арматура связывается со стальной частью верхней обвязки свай. После заливки и набора прочности получаем стабильное и прочное основание под нижний венец банного сруба.

Е. Производится покраска надземной части винтового фундамента, а также горизонтальная гидроизоляция ростверка.

Варианты слива в бане на свайном фундаменте

В случае использования винтового фундамента, лучше всего не делать слив под баню, а вынести его за пределы пятна застройки.

Самым правильным вариантом будет использования канализационного трубопровода и отвод банных сточных вод в яму или септик рядом с баней, или в общедомовой септик.

В этом случае можно использовать для сбора сточной воды как проливной пол со сливной плоскостью, так и бетонные полы с трапами. Далее по трубам вода может быть удалена за пределы банного цоколя.

Как видим, перед тем, как делать слив в бане, стоит подумать, как лучше реализовать проект банной канализации.

Как сделать слив под баней, когда в ней всего одно помещение, в котором совмещены и парная, и моечное отделение? Сделать это можно при помощи проливного пола в парной, когда под ним монтируется корыто из оцинкованного железа, которое и производит сбор воды. Далее вода отправляется через трап в корыте наружу, в выгребную яму или септик.

Как делать слив в бане на сваях, когда нужно совместить канализацию из моечного отделения и из санузла? Вам потребуется всего лишь связать эти два слива, причем слив из туалета должен быть оборудован после слива из моечного отделения. В таком варианте вода из моечного отделения будет не только толкать впереди себя отходы из санузла, но и будет чистить фановую трубу на всем протяжении.

Варианты дизайна цокольного пространства

Как вы понимаете, при использовании винтовых свай, как такового цоколя под баней нет, а есть так называемое цокольное пространство. Это расстояние от ростверка / чернового пола до поверхности грунта.

Как оформить это пространство, чтобы общий дизайн банного комплекса выглядел привлекательным?

Проще всего зашить цокольное пространство любым листовым цокольным декоративным материалом. Это могут быть все доступные варианты цокольного сайдинга, профилированный лист, металлосайдинг.

Особенности закладки винтового свайного фундамента

Момент монтирования предваряют подготовительные работы, во время которых происходит снятие верхнего плодородного слоя почвы, планирование и разметка по месту. Разметочные линии должны быть выдержаны по горизонтали, а сопряжения иметь углы 90 градусов.

Монтаж свай осуществляется одновременным приложением сил вкручивания и надавливания. На хвостовик сваи надевается монтажная коронка с проушинами, в которые продеваются достаточной длины рукояти-воротки. Усилий двух человек средних физических кондиций вполне достаточно для заглубления сваи диаметром 57-76 мм до горизонта 2,7-3,0 м на суглинистых грунтах. При увеличении диаметра более 76 мм и пропорционального увеличения сил сопротивления на тяжелых вязких грунтах, количество работающих увеличивается до 3, а порой и 4 человек, что влечет за собой применение соответствующей монтажной коронки.

Процесс вкручивания контролируется строительным пузырьковым уровнем на магнитном основании, который дает представление о выдерживании вертикали и позволяет вносить коррективы для устранения «заваливаний». Те сваи, которые по тем или иным причинам не удалось «дослать» на установленную глубину, как правило, она обозначается меткой на стволе, подрезаются в один уровень с остальными, достигшими установленной проектом точки. Выровненные сваи оснащаются свайными накладками и связываются ростверком, принципы обустройства которого соответствуют его применению на иных сходных типах фундамента, например столбчатого.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
