Заземление газового котла в частном доме: устройство, требования

Подбор материалов для заземлителя

Заземление может быть сделано только из металлических элементов. Все другие материалы проводниками не являются. Теоретически, его можно было бы изготовить из графитовых или угольных стержней, но это тоже не вариант из-за слишком большого их сопротивления. Сухой грунт ток не проводит. Проводимость почвы зависит от ее влажности, когда в ней образуются растворы солей (электролиты), очень хорошо проводящие электрический ток.


Любой металлопрокат: трубы, уголки, швеллер, двутавры

Самым лучшим из возможных материалов для заземлителя является медь и нержавеющая сталь. Применяют и обычную сталь, но нужно учитывать, что срок службы такой конструкции будет напрямую зависеть от ее объемов, т.е. металл коррозируется с определенной скоростью (мм и доли мм в год). Стальные детали заземлителя должны иметь большое сечение: толстые арматурные стержни, трубы и любой металлопрокат. Если вы выберите нержавеющую сталь, то уже можно использовать тонкие уголки. Они обеспечат даже еще большую эффективность, чем массивные стальные детали.

Необходимость в заземлении газового котла

Газовое оборудование для горячего водоснабжения или отопления имеет металлический каркас и стальной кожух. Образующееся статическое электричество способно повредить электронные детали блока управления либо воспламенить газовоздушную смесь.

В случае нарушения целостности проводов или неправильного подключения оборудования к бытовой сети возможно поражение людей высоким напряжением. Система заземления обеспечивает защиту жильцов и электронных компонентов от негативного воздействия тока.

Контуры заземления разделяют на:

  • естественные, предусматривающие использование металлических или железобетонных конструкций, контактирующих с грунтом;
  • искусственные, состоящие из металлического контура, заглубленного в почву.

Как правильно выполнить заземление котла на газе

В ПУЭ оговаривается необходимость заземления, но не оговаривается, что требуется приобретать уже готовый комплект для заземления (хотя это рекомендуется представителями газовой службы). Контур вполне можно сделать своими руками.

Чтобы самостоятельно и правильно выполнить работы, учитывают следующие нюансы:

  1. Возможный тип системы заземления.
  2. Параметры сопротивления.
  3. Рекомендуемые материалы для изготовления заземляющего контура.
  4. Стоимость работ.

Контур заземления для подсоединения газового котла, должен строго соответствовать указанным в ПУЭ нормам и параметрам. Если проверка показывает отклонение от норм, указанных в документации, представитель Газовой службы вправе отказать в воде оборудования в эксплуатацию.

Подготовка и составление проекта

Как и при монтировании громоотвода, для газового котла схема с заземлителем вначале должна быть спроектирована. Макет стоит нарисовать на бумаге: обычно схема представляет собой равносторонний треугольник со сторонами до 2,5 метра длиной, реже — квадрат, пятиугольник, линию. Последний вариант делают для экономии места участка вблизи частного дома.

Подготовка включает сбор нужного оборудования, проверку его исправности:

  • аппарат сварочный;
  • дрель, перфоратор;
  • болгарка;
  • лопата, кувалда;
  • мотобур для твердого грунта.

После этого можно переходить непосредственно к работе.

Какие материалы необходимы для заземления

Требования к заземлению при подключении газового котла, также затрагивают типы материалов, используемых при проведении монтажных работ. Существуют следующие рекомендации:

  • Провод заземления от щитка к контуру, уложенному в грунт, должен быть сечением: медный – не менее 10 мм², алюминиевый – 16 мм², стальной – 75 мм².
  • В качестве вертикальных штырей, забиваемых в грунт, используют стальные трубы или уголки, соединенные шиной между собой с применением точечной сварки. В готовые комплекты, входят оцинкованные или омедненные электроды.
  • Автоматика и УЗО – котел подключается к щитку с установленной электроарматурой. ПУЭ запрещает устанавливать УЗО с газовым котлом без заземления. Но допускается дублирование системы безопасности, когда заземляющий контур, одновременно устанавливается вместе с устройством защитного отключения.

Подключение контура

Первый этап монтирования громоотвода для газового котла — рытье траншеи шириной до сорока сантиметров, глубиной — до семидесяти. Ближний угол треугольника (или другого выбранного элемента) направляют к дому, от него роют прямую канавку по направлению к цоколю. Затем по вершинам треугольника забирают немного заостренные стальные проводники (затачивают их концы болгаркой). Верхний край электродов должен выходить из земли на 20 см, в окончание работ их покрывают землей.

Далее точечно приваривают металлическую полосу к контуру, выводят ее к частному дому на месте предполагаемого входа. Нужно приподнять полосу на пятьдесят сантиметров при помощи стального штыря, приварить железный болт М8, присоединить медный кабель, завести домой. Сам котел подключают к щитку через УЗО трехжильным проводом.

Кто и как выполняет проверку заземления котла

Достаточно часто, можно встретить противоречивую информацию по вопросу, кто выдает акт на заземление. Дело в том, что проверку правильного подключения и работоспособности котла, должен провести представитель Газового хозяйства.

С другой стороны, замер сопротивления заземления для ввода в эксплуатацию газового котла (как электрооборудования), согласно правилам ПУЭ выполняет электролаборатория. Она же должна проверить показатели сопротивления общей системы молниезащиты.

Нормы и периодичность испытаний регламентируют следующие документы:

  • Периодичность проверки – ПТЭЭП, пункты с 2.7.8 по 2.7.15.
  • Подготовка и сдача в эксплуатацию – ПУЭ, пункты с 1.7.100 по 1.7.103.

Периодичность измерения сопротивления растекания тока, устанавливается, в зависимости от технических характеристик отопительного оборудования, но делается не реже чем 1 раз в году. Максимальное значение заземляющего устройства, высчитывается в зависимости от типа почвы, наличия грунтовых вод и других факторов. Если установлено, что показатели сопротивления соответствуют указанным в ПУЭ требованиям, выдается акт или протокол о заземлении.

Как сделать заземление для газового котла Все об электричестве

Вы здесь: С целью ввода в рабочее состояние и безопасного использования газового котла в квартире или в частном доме, его необходимо заземлить, руководствуясь определенными бумагами, в которых указаны нормы и правила.

Как только заземление будет выполнено, нужно составить документы о приемке. В них попадает информация о различных показателях, которые имеет заземляющая схема.

В этой статье мы расскажем читателям сайта Сам Электрик, как сделать заземление газового котла в частном доме своими руками.

Для чего это нужно?

Вне зависимости от принципа работы газового котла, во время эксплуатации на корпусе образуется поверхностное напряжение. Заземление позволит избежать следующих проблем при контакте с таким оборудованием:

  • Износ электроники — котлы, установленные в частном доме или квартире, а также оборудованные компьютерным управлением, под воздействием вредоносного течения поверхностных токов могут выйти из строя. То же может произойти от статического электричества. В связи с этим от газового оборудования, для которого не оборудован заземляющий контур, не стоит ожидать длительной бесперебойной работы, а исправление ситуации путем замены процессора обойдется крайне дорого.
  • Взрывоопасность — электричество статической природы очень часто становится причиной последующего взрыва устройств, функционирующего на газу под давлением. Если сделать заземление, станет исключенной возможность возникновения дуги.

Схема отопления частного дома с газовым котлом: схема установки и обвязки газового котла

Удобный частный дом должен иметь комфортное отопление. Ещё во время проектирования надо закладывать, продумывать схему отопительных систем. В качестве отопления чаще выбирают газовое отопление. Так как эта отопительная система надёжно, эффективно обогревает всё помещение.

Какая схема отопления с газовым котлом лучше подойдёт для коттеджа или частного дома

Когда планируется обустройство всей системы без помощи профессионалов, то нужно сделать расчёт схемы отопления.

Существует два вида циркуляции газового отопления:

  • принудительная циркуляция производится, благодаря насосам;
  • естественная производит движение, благодаря разнице в плотностях горячей и холодной воды.

ВАЖНО. Естественная работает лучше при установке техники ниже по уровню относительно радиаторов. Для стабильного движения теплоносителя нужно сделать естественный уклон трубопроводов

Для стабильного движения теплоносителя нужно сделать естественный уклон трубопроводов.

У искусственной возможна установка насоса. Установка проста, но насос при искусственной циркуляции имеет недостатки: неравномерное прогревания, зависимость от электроэнергии и возможное появление воздушных пробок.

Разводка отопления бывает:

  1. Однотрубная. Подойдёт для не слишком большой площади с маленьким количеством комнат, при использовании данной разводки температура в трубах разнится.
  2. Двухтрубная. Сложна в реализации, подходит для регулировки температуры в разных комнатах.

ВНИМАНИЕ. При эксплуатации однотрубной разводки выявляется большой минус: нижняя часть радиатора плохо нагревается. Радиаторы будут прогреваться по-разному на разных этажах в доме

Данную проблему можно решить, установив к батареям перемычки, увеличить объём батарей. Также для достаточного движения теплоносителя рекомендуется устанавливать насосы

Радиаторы будут прогреваться по-разному на разных этажах в доме. Данную проблему можно решить, установив к батареям перемычки, увеличить объём батарей. Также для достаточного движения теплоносителя рекомендуется устанавливать насосы.

Преимуществом является лёгкая установка разводки, которую можно сделать самостоятельно. Во время установки затрачивается небольшое количество материалов, что также является плюсом.

Двухтрубная разводка обогревает трубы равномерно. Однако, требует большое количество материала на установку, прокладывание труб. Плюсом двухтрубной разводки является возможность регулировать трубы запорными вентилями.

СПРАВКА. Также существует ленинградская разводка. К ней присоединяется труба, которая параллельно циркулирует жидкость. Эта система подойдёт для обустройства коттеджа или частного дома.

Установка котла

Монтаж любого газового оборудования выполняется мастером-газовиком, самостоятельная его установка строго запрещена. Схему установки котла производитель прикладывает к документации отопительного прибора, и она пригодится мастеру по монтажу.

Оборудование котельной дома потребует вмешательства опытных специалистов

  1. При установке агрегата в котельной нужно правильно устроить полы. Они должны быть выполнены из негорючего материала и иметь слив для воды. Он необходим для отбора теплоносителя из контура отопления в случае аварийной ситуации.
  2. Монтаж газового оборудования не производится при минусовой температуре, она должна составлять не менее пяти градусов тепла. Но и при слишком высокой температуре устанавливать оборудование небезопасно, поэтому она не должна превышать 35 градусов.
  3. На стене по уровню делается отметка для кронштейна, на который затем будет подвешен котел.
  4. Если устанавливают двухконтурный газовый прибор, то на трубу обратки ставится сетчатый фильтр. Он необходим для того, чтобы теплообменник долго оставался чистым. С двух сторон фильтра и на патрубки котла ставятся шаровые краны.
  5. Подключая котел к газоснабжающей магистрали, перед ним устанавливают счетчик для газа, специальный газовый кран, сигнализатор загазованности и термозапорный клапан.
  6. Розетка, в которую будет подключаться котел, если он энергозависим, обязательно должна иметь заземление.
  7. Когда патрубки котла подсоединены к водопроводу и газоснабжению, систему нужно заполнить водой. Это делается медленно, чтобы в будущем теплоносителе не застаивался воздух — у него будет возможность уйти из контура по воздухоотводным приспособлениям. На период заполнения системы котел нужно отключить от электропитания.
  8. Перед тем, как запустить котел, нужно обязательно проверить соединения газовых труб на утечку газа. Это сделать очень просто — нужно сбить густую пену из любого моющего средства и с помощью губки нанести ее на соединительные элементы. Если присутствует утечка, то обязательно надуется мыльный пузырь, а если труба присоединена герметично, пена будет постепенно оседать. Только после всех этих манипуляций можно запускать работу системы, подключив ее к электроснабжению.

Как сделать в частном доме самому. Правила и схема действий

Согласно ПУЭ, чтобы сделать заземление посредством розетки напрямую самому, ее необходимо подключать по схеме не к щитовой, а непосредственно к контуру.

Одно из основных требований к заземляющему контуру – сопротивление системы в целом не должно превышать 4 Ом. Для этого нужно грамотно соединить контур с силовым щитком с помощью проводника, сделанного из меди. Одна его сторона крепится к цоколю дома, а другая – к нулю на щите.

Фото 2. Готовый комплект для заземления настенного газового котла со всеми необходимыми комплектующими.

Для самостоятельного внедрения заземляющего устройства, можно воспользоваться следующими способами:

  • Купить готовый комплект для заземления газового котла. В его состав входят все необходимые комплектующие. Монтаж проходит довольно быстро и не отнимает много времени. Вам понадобится небольшой участок площадью 0,5х0,5 м2. Заземление можно проводить в подвальных помещениях или в нескольких метрах от самого дома.
  • Самостоятельно изготовить заземлитель. Для этого понадобится сварочный аппарат и стальной уголок. Созданную конструкцию, в виде треугольника или перевернутой буквы Ш, вкапывают в землю на глубину больше 1 метра.

Справка! Перед началом работы необходимо провести независимый внешний контур заземления недалеко от дома.

Инструменты и материалы

Процесс делается благодаря таким инструментам:

  • По сделанной разметке лопатой копается траншея.
  • В пробуренные шурфы молотком вбиваются заземлители.
  • С помощью мотобура в верхней части траншеи пробуривают глубокие шурфы.
  • Для состыковки уголков между горизонтальными элементами контура заземления используют металлическую ленту. Для соединения необходима электрическая сварка.
  • На конце проводника, входящего в помещение, приваривают болт М6 или М8. На него одевают кольцо провода, которое отвечает за внутреннее заземление частного дома.

Используемые материалы:

  • Металлический уголок (размером 50х50х5 мм). Домовый контур заземления является равносторонним треугольником, в углы которого вбиваются металлические заземлители.
  • Стальная лента шириной 40 мм и толщиной 4 мм. Для того чтобы состыковать уголки между собой применяют металлическую ленту.
  • Металлическая проволока катанка диаметром 8–10 мм. Она укладывается в траншее и приподнимается над уровнем отмостки на 50 сантиметров.

Как заземлить контур: процесс работы

Для правильного и эффективного заземления газового котла необходимо изготовить внешний контур.

Процесс изготовления контура:

  • Делается разметка на расстоянии одного метра от дома. Рисуется равносторонний треугольник со сторонами по 2 м.
  • По нарисованным линиям выкапывается траншея 50 см глубиной и 40 см шириной.
  • Далее следует соединение с домом при помощи траншеи такого же размера.
  • Буром делаются глубокие шурфы.
  • В шурфы вставляют заземлители. Расстояние до дна траншеи должно составлять около 15 см.
  • Соединяют заземлители между собой с помощью полосок металла 40х4 мм.
  • Кладут металлическую полоску в траншею, ведущую к дому.
  • Приваривают полоску металла к цоколю с помощью металлического стержня.

Внимание! Такое оборудование системы заземления возможно только при наличии достаточного количества земли возле дома. Если заземлить котел с помощью треугольного контура нельзя, применяют линейное заземление

Как правильно выполнить заземление котла на газе

В ПУЭ оговаривается необходимость заземления, но не оговаривается, что требуется приобретать уже готовый комплект для заземления (хотя это рекомендуется представителями газовой службы). Контур вполне можно сделать своими руками.

Чтобы самостоятельно и правильно выполнить работы, учитывают следующие нюансы:

  1. Возможный тип системы заземления.
  2. Параметры сопротивления.
  3. Рекомендуемые материалы для изготовления заземляющего контура.
  4. Стоимость работ.

Контур заземления для подсоединения газового котла, должен строго соответствовать указанным в ПУЭ нормам и параметрам. Если проверка показывает отклонение от норм, указанных в документации, представитель Газовой службы вправе отказать в воде оборудования в эксплуатацию.

Способы заземления котлов

Существует несколько способов монтажа заземляющего контура:

  • По типу устройства – существует необходимость отдельного заземления газового котла. Бытовая техника: стиральные машинки, холодильники, чайники и т.п., имеют отличия по параметрам и техническим характеристикам от отопительного оборудования.ПУЭ предъявляют более высокие требования к подключению газового котла. Поэтому, если планируется установка заземления посредством розетки, ее необходимо подключать не к щитовой, а непосредственно к контуру.
  • По особенностям изготовления – подключение выполняется готовым комплектом, специально изготовленным для подключения к газовому котлу, либо с помощью подручных материалов.

В ПУЭ, касающихся заземления, описаны нормы, запрещающие использовать водопроводную, канализационную или газовую трубу, как заземление при подключении котла.

Какое сопротивление контура заземления должно быть

Необходимое сопротивление для заземления при подключении газового котла, зависит не только от характеристик отопительного оборудования, но и от грунта. В ПУЭ 1.7.103 указаны следующие нормы:

  • Глинистый грунт – допустимое сопротивление не должно превышать 10 Ом. Норма действительна для однофазного тока и линейного напряжения (380 В).
  • Песчаный грунт – максимальное сопротивление заземляющего устройства должно быть не более 50 Ом.

Представители газового хозяйства, зачастую опираются на пункт ПУЭ 1.7.59, согласно которому, минимальные требования выше, чем в 1.7.103. В обычном грунте, сопротивление не должно быть выше 10 Ом.

Какие материалы необходимы для заземления

Требования к заземлению при подключении газового котла, также затрагивают типы материалов, используемых при проведении монтажных работ. Существуют следующие рекомендации:

  • Провод заземления от щитка к контуру, уложенному в грунт, должен быть сечением: медный – не менее 10 мм², алюминиевый – 16 мм², стальной – 75 мм².
  • В качестве вертикальных штырей, забиваемых в грунт, используют стальные трубы или уголки, соединенные шиной между собой с применением точечной сварки. В готовые комплекты, входят оцинкованные или омедненные электроды.
  • Автоматика и УЗО – котел подключается к щитку с установленной электроарматурой. ПУЭ запрещает устанавливать УЗО с газовым котлом без заземления. Но допускается дублирование системы безопасности, когда заземляющий контур, одновременно устанавливается вместе с устройством защитного отключения.

Стоимость организации заземления котла

Чтобы подсчитать, во сколько обойдется подключение котла, потребуется выполнить расчет контура заземления. На себестоимость влияет несколько факторов:

  1. Тип грунта.
  2. Выбранный материал электродов и толщина провода.
  3. Тип используемого заземления.

Еще один фактор, который, зачастую не учитывается – это то, какая организация будет осуществлять аудит и выдаст протокол проверки сопротивлений заземлителей и заземляющих устройств.

В модульной газовой котельной, предусмотрена специальная металлическая лента или шина, на которую выведена «земля» со всех металлических конструкций и электроузлов. Для подключения, требуется установить металлические электроды в грунт и соединить проводом контур и выходящую клемму.

Источники

  • https://assistentus.ru/forma/akt-na-zazemlenie-gazovogo-kotla/
  • http://fb.ru/article/277408/dlya-chego-nujno-zazemlenie-gazovogo-kotla
  • http://elone.ru/customer/docs/protocoly
  • http://sovet-ingenera.com/elektrika/zemlya/kak-sdelat-zazemlenie-dlya-gazovogo-kotla.html
  • http://avtonomnoeteplo.ru/otopitelnye_kotly/379-kak-sdelat-zazemlenie-dlya-gazovogo-kotla.html

Монтаж контура заземления

В первую очередь потребуется выделить свободное пространство, которое отдалено от фундамента постройки на 1-5 м. В дальнейшем здесь нельзя ничего строить, делать посадки. Желательно в этом месте вообще не проводить время. Рекомендуется отделить территорию бордюром или забором.

Проектирование и подготовительные работы

Чтобы заземлить оборудование, в первую очередь, на участке обозначается план будущего контура. Для этого можно использовать схему с обозначением всех элементов.

Конструкция может иметь форму квадрата, линии или даже многоугольника. Это зависит от расчетов и расположения построек.

Выбор материалов

Для монтажа контура нужно подготовить следующие инструменты:

  1. Сварочный аппарат. Он потребуется для соединения металлических компонентов.
  2. Болгарка, которой нужно нарезать трубы и стержни.
  3. Дрель (можно заменить перфоратором). Она нужна для ввода кабеля заземления в постройку.

Кроме этого потребуется лопата для копания. Если грунт слишком твердый, то может пригодиться и кувалда.

Установка и подключение контура

Теперь стоит подробно изучить поэтапное создание треугольного контура:

  1. Выкапывается траншея с учетом плана. Ширина канавки – 30-40 см, а глубина – 50-80. Нужно помнить, что выбирается свободный участок, не задействованный в посадках или каких-то постройках. Рекомендуется его оградить.
  2. От одной из вершин прокладывается линия к основанию дома.
  3. В каждую вершину забиваются электроды. Так называют проводники из труб. Предварительно их можно заточить специальным инструментом.
  4. Конструкция должна быть спрятана под грунтом не менее, чем на 30 см. Иначе она не будет функционировать.
  5. Электроды связываются проводником из нержавеющей стали. В готовых наборах для этого есть специальные болты. В самодельных вариантах допустимо применять технологию точечной сварки. Она обеспечивает ровные и аккуратные швы.
  6. Размещается металлическая линия, которая ведет к самому строению.
  7. Введение заземления внутрь постройки. Для этого в стене делается небольшое отверстие, через него просовывается медный провод. А к полосе приваривается болт М8 или М10.
  8. Провод фиксируется к клемме на построенной конструкции и к металлической пластине на цоколе.
  9. Котел подсоединяется к щитку с использованием трехжильного провода.

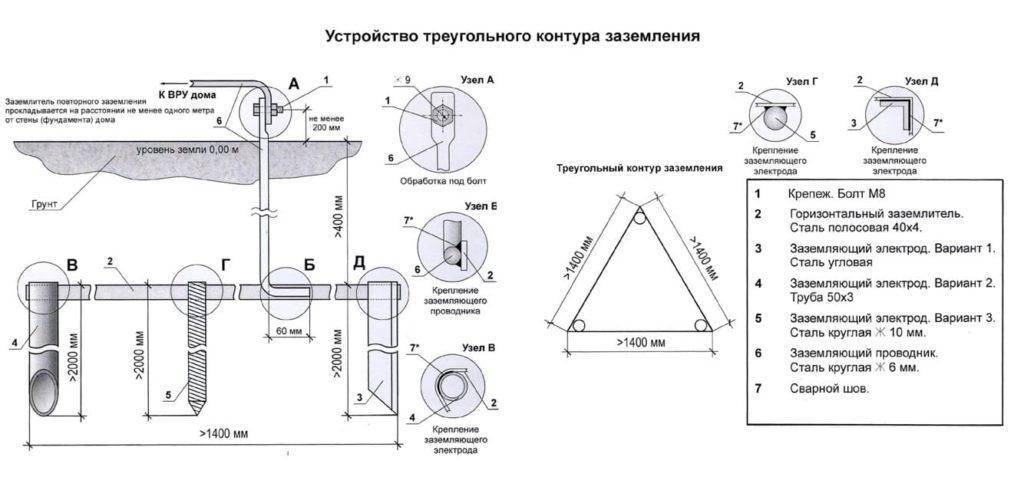

На рисунке представлен пример схемы сборки контура.

Проверка работоспособности, получение акта на заземление

Оформление акта на контур заземления газового котла в частном доме – это практически ключевой момент, который нельзя пропустить. Делается  он на основе протокола осмотра. В первую очередь необходимо выяснить сопротивление. Оно не должно превышать 10 Ом. При наличии отклонений конструкцию придется переделать.

Существует еще один довольно распространенный способ проверки, при котором не требуется какое-либо специальное оборудование. Для него нужно подготовить обычную лампу в 100 Вт. Ее вкручивают в переносной патрон. Один конец переноски подключают к одной из полосок стали, а другой – к фазе 220 Вольт.

Если лампа горит на полную мощность, то все работает нормально, если мигает – следует проверить все соединения. В случае, когда лампа не горит необходимо проверять всю конструкцию на целостность.

При проверке готовности системы к эксплуатации контролирующие органы обращают внимание на следующие моменты:

  1. Сопротивление грунта и самого контура.
  2. Верность подключения котла к щитку с автоматикой.

Если все значения соответствуют требованиям по заземлению, то выдается специальный акт, который представляет собой целый пакет технической документации.

Монтаж заземления

Самое сложное в монтаже заземления — земляные работы. Глубина погружения стержней — 2,5-3 м. Это не означает, что надо копать трехметровую яму. Вполне достаточно пройти половину глубины, а остальное получить забиванием стержней в почву. Здесь многое определяется наличием камней в грунте. В каменистых грунтах такой метод погружения невозможен вовсе.

Сначала на участке размечают треугольник со сторонами около 3 м. Располагать его желательно с той стороны дома, где установлено котел, но это необязательно. Гораздо важнее, чтобы это место не было проходным. Нахождение людей в зоне растекания тока в случае срабатывания нежелательно.

Монтаж контура заземления в форме треугольника

По сторонам треугольника копается траншея, а по углам — ямы, в которые потом будут погружены стержни заземления. Здесь можно использовать любой инструмент. Наиболее практичен ямобур, пусть и ручной, или бензиновый. В аренду берется та же модель, которая используется для бурения под легкие винтовые сваи.

В выкопанную яму сложной треугольной формы погружается заземляющая конструкция. Сначала забивают стойки по углам треугольника, После того, как они будут погружены ниже уровня земли (их длина должна составлять 1,5-3 м при вертикальном погружении) к ним привариваются горизонтальные проводники. Сечение горизонтальных проводников должно быть не меньше, чем вертикальных стоек.

Готовые комплекты заземления газового котла часто сделаны под болтовые соединения. Сварное соединение лучше болтового. Это особенно актуально, так как в условиях постоянной почвенной влаги развивается интенсивная коррозия, и место соединения может перестать проводить электрический ток. Эффективность заземления снизится, а внешне это заметно не будет. Таким образом, плохо сделанные соединения в будущем могут спровоцировать аварийную ситуацию, когда сопротивление заземления вдруг окажется слишком большим, чтобы эффективно отвести ток от пробоя.

Если при копании ямы были крупные изъяты камни, то их не надо использовать при засыпке, так как камень ток не проводит. Подсыпается другой мелкозернистый грунт, который впитает почвенную влагу и станет проводником. Грунт уплотняется вровень с землей.

Место залегания заземляющего треугольника удобно сделать под водосточной трубой. Там грунт более влажный и проводимость его более высокая, поэтому заземление газового котла будет работать эффективно при том же количестве использованных материалов.

Рейтинг лучших промышленных комплектов

Наборы заводского производства отличаются простотой сборки. Владелец дома или складского помещения может установить контур самостоятельно. Для проведения монтажа требуется минимум подготовительных работ. Комплектующие укладываются в картонную тару, упрощающую процесс перевозки и защищающую детали от повреждений. Компоненты выполнены из стального прутка с покрытием медью, обеспечивающей увеличение ресурса.

Zandz ZZ–000–045

Модуль российского производства состоит из сборных электродов, имеющих длину от 5 до 15 м (в зависимости от количества элементов). Комплект используется для заземления жилых или офисных зданий и обеспечивает защиту от разряда молнии. Поставляется в виде набора, в котором имеются соединительные резьбовые муфты для сборки электродов из заготовок. Поверхность стальных штырей покрыта слоем меди, предусматриваются насадки на отбойный молоток (необходимы при проведении монтажных работ). Средняя цена набора составляет 70 тыс. руб.

Galmar GL–00045

В состав набора входят 30 металлических штырей длиной по 1,5 м и соединительные резьбовые элементы. Поверхность электродов покрыта медью, обеспечивающей стойкость к коррозии. Имеются зажимы для коммутации проводников, стартовые наконечники для электродов и насадки для отбойного молотка, позволяющие быстро заглубить штыри в грунт.

Ezetek CN–6

Бюджетный набор включает в себя электрод, изготовленный из нержавеющей стали и имеющий длину 6 м. Предусмотрен твердосплавный наконечник, упрощающий процедуру установки штыря в грунт. Электрод собирается из 1,5-метровых элементов, для соединения применены резьбовые втулки. Предусмотрена туба со специальной пастой, проводящей электрический ток. Комплект рассчитан на использование в частных домах или на дачах, монтаж производится при помощи перфоратора или кувалды. Цена системы заземления начинается от 12 тыс. руб.

Bolta

Компания предлагает несколько комплектов со штырями, выполненными из углеродистой, омедненной или нержавеющей стали. Ресурс компонентов, расположенных в грунте, варьируется от 15 до 100 лет. Предусмотрена специальная твердосплавная головка, способная разрушать камни в толще грунта. Установка сборного штыря (для соединения имеются втулки с резьбой) производится вручную кувалдой или с помощью электрического перфоратора.

TDM SQ2402–0001

Комплект предназначен для частных домов или складских помещений, стоимость начинается от 11,5 тыс. руб. В наборе имеются стальные штыри длиной 1,5 м с резьбовыми наконечниками для втулок. Предусмотрены ударная головка и латунные зажимы для крепления соединительных проводов. На поверхность электрода нанесено медное покрытие толщиной около 0,25 мм, соединительные втулки выточены из латуни. Имеется туба со специальной смазкой, защищающей детали от коррозии и проводящей электрический ток.

MZK–6–Z

В состав комплекта включены 4 стальных штыря длиной по 1,5 м и соединительные втулки из латуни с внутренней резьбой. Электроды имеют диаметр 14 мм и покрыты тонким слоем меди, компоненты соответствуют требованиям российских ПУЭ. Подходят для заземления жилых домов и газового оборудования. Установка в грунт осуществляется вручную или с помощью перфоратора.

ZGER–6

Набор состоит из 4 стальных оцинкованных стержней длиной по 1,5 м (диаметр прутка 20 мм). Комплект предназначен для заземления частных домов и отдельных установок. Для соединения элементов использована цапфа, входящая в ответное отверстие. Предусмотрены ударопрочная головка и зажим для подсоединения провода. Средняя цена набора составляет 5,8 тыс. руб.

Заключение и полезное видео по теме

Представленный ниже видеоролик демонстрирует, в какой последовательности проводится мероприятие по созданию защиты газового оборудования.

Благодаря видео, можно получить полное представление относительно необходимых работ, применяемого инструмента и других тонкостей процесса:

Дополнить бытовой котел заземляющим компонентом, как демонстрирует практика, можно и нужно. Даже если производство таких работ потребует от потенциального пользователя каких-то финансовых издержек, это стоит того.

Оснащая газовую колонку заземляющим контуром, пользователь техники не только многократно усиливает надёжность оборудования, но также обеспечивает высокий уровень собственной безопасности.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
