Вентиляция в бане своими руками: пошаговое руководство
Сделать своими руками вентиляцию бани не представляет собой большого труда. Рассмотрим создание принудительной системы воздухообмена на примере каркасной бани. Для этого понадобится:
- клапан;
- вентилятор;
- труба соответствующего диаметра;
- решетки;
- дрель с длинным сверлом;
- электролобзик;
- отвертка и саморезы.
Поэтапное руководство как сделать своими руками вентиляцию в бане
| Фото этапов | Описание процесса |
 | На месте расположения вентиляционного хода приложить к стене трубу и обвести ее маркером или карандашом. |
 | Просверлить по полученной окружности минимум два отверстия диаметром превышающим ширину пилочки электролобзика. |
 | Электролобзиком вырезаем обшивку, делая отверстие для вентиляционной трубы. |
 | Удаляем деревянную часть обшивки. |
 | Строительным ножом удаляем часть тепло- и пароизоляции. |
 | Аккуратно извлекаем утеплитель. |
 | Длинным сверлом делаем сквозные отверстия, чтобы не ошибиться с местом проема с наружной стороны стены. |
 | С наружной стороны стены по полученным отверстиям с помощью трубы также размечаем вырез для вентканала. |
 | Вырезаем отверстие под трубу и клапан по наружной стороне стены. |
 | Удаляем лишний утеплитель и пароизоляцию. |
 | Отрезаем кусок трубы для клапана. |
 | Края труб лучше всего зашкурить. |
 | Одеваем вентиляционный клапан на переходник. |
 | Вставляем в трубу. |
 | Замеряем толщину стены и отрезаем ножовкой по металлу необходимый кусок трубы. |
 | Отрезок трубы с клапаном вставляем в получившийся канал. |
 | С внутренней стороны стены устанавливаем в трубу вентилятор и фиксируем его при помощи саморезов. |
 | Одеваем декоративную решетку с сеткой. |
 | После установки вентилятора нужно закрепить провод на стене, чтобы он не болтался. |
 | Со стороны улицы выполняем фиксацию клапана. |
 | В завершение одеваем на клапан декоративную решетку с противомоскитной сеткой и готово! |
Нюансы воздухообмена в предбаннике
Баня состоит из поочередно связанных помещений со своим предназначением, температурой и влажностью. Каждое из них нуждается в уходе. Некоторые владельцы оставляют предбанник без вентиляции вообще, и это неправильно. Помещение переувлажнится и испортится. Для предбанников есть три основных варианта воздухообмена, о которых мы расскажем немного ниже.
Предбанник — помещение для раздевания перед входом в моечную, и его часто совмещают с комнатой отдыха. Обычно там топят печь. Предбанник проветривают одновременно с протапливанием и после банных процедур. Удачно выбранная схема для вентиляции даст помещению больше свежего воздуха, облегчит постоянный уход.
Вентиляционная система в предбаннике выполняет три основные функции: удаляет грязный воздух, подает чистый и греет его до комфортной температуры.

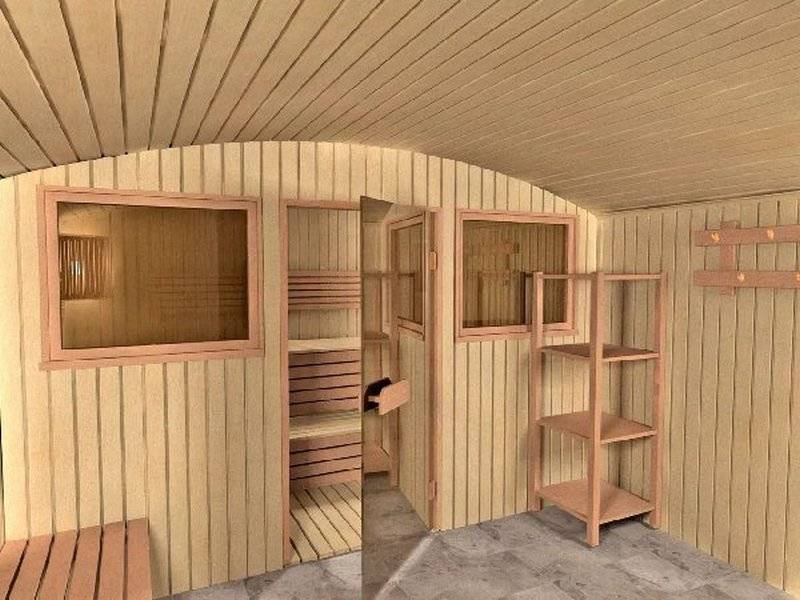

Типичный предбанник в индивидуальном строении с зольником печки, входом в раздельную мойку и затем в парную, пропорцией 2 : 1 : 1 между этими помещениями
Дальнейший воздухообмен направляют на просушку помещения. Древесина быстро портится от сырости, особенно в темноте. Из-за влаги окна и двери порой не удается закрыть плотно. Микроорганизмы в сыром помещении выделяют неприятные запахи, а деревянная отделка вбирает их и «запечатывает».
Отдыхающим будет трудно приспособиться к качеству воздуха. Но, правильная вентиляция после банных процедур избавит от плохого запаха и продлит срок службы здания.
Один из вариантов циркуляции в предбаннике в комнате отдыха, с подачей воздуха через проем вверху над печкой и трубой под печью, идущей с улицы — как для комнаты отдыха будет жарковато, но некоторым банщикам понравится
Вентиляцию рассчитывают исходя из таких условий:
- высокая влажность и много пара;
- образуется конденсат;
- воздухообмен и температуру в бане приходится корректировать только в некоторые дни;
- горячий воздух;
- накапливается углекислый газ;
- здесь могут быть вредные продукты сгорания;
- маленький размер окон.
Между раздевалкой/комнатой отдыха с одной стороны, и парной с другой, в идеале оставляют плавный переход между температурными режимами.
Есть четыре варианта, чтобы добиться этого:
- Печка выходит в оба помещения.
- Дополнительная перегородка между парилкой и предбанником, совмещенным с комнатой отдыха.
- Подача части разогретого воздуха ведется из парилки.
- На прямом пути от предбанника до парной находится моечная.
Также необходимо позаботиться и об утеплении помещения. От холода изолируют пол, стены и потолок. Часто берут фольгированный утеплитель, но на толстый слой фольгу стоит укладывать вручную.
Для утепления предбанника подходит минеральная вата, пенопласт и другие вспененные материалы, а также керамзит, но по структуре наилучшей будет минвата, тем более если она фольгированная
Утепление пола начинают с того, что к нижним частям лаг, расположенных с шагом 45—55 см, прибивают черепные бруски меньшего размера — продольно к основанию. Сверху кладут черновое покрытие — продолговатые или широкие доски. Черновой пол формируют сплошным.
Полученную конструкцию покрывают гидроизоляционной мембраной. Кладут так, чтобы полностью прижать слой к выпирающим лагам. Затем в промежутке между этими планками укладывают соразмерный кусок утеплительного полотна: чуть больший по ширине, длине и высоте. В качестве теплоизоляции подойдет, в том числе, и минеральная вата. Ее берут побольше, так как материал сильно сжимается.
Выше укладывают пароизоляцию с небольшим заходом на стены. В процессе утепляют трубы, которые будут в толще пола или ниже.
Под потолком отделка портится больше всего, поэтому используйте толстый слой утеплителя. Теплоизоляцию можно собирать на перекрытии, между планками. Внизу кладите пароизоляцию, выше утеплитель, потом гидроизолируйте его. Сверху можете покрыть цементной стяжкой и деревянными досками.
Подробнее об утеплении потолка можно прочесть в этом материале.
Вариант теплоизоляции потолка над предбанником: плотно уложенный керамзит, спрятанный в два слоя пароизоляции, и деревянный дощатый пол без стяжки
За счет тепловых барьеров эффективно борются с избытком влаги, но конденсата удастся избежать полностью, если постоянно делать некоторые вещи. Держите двери закрытыми, открывайте только на короткое время. Регулируйте затворы в вентиляционных решетках.
Пользуйтесь заглушками и в первую очередь во время прогрева. После процедур охлаждайте предбанник через открытые двери и окна. Делайте при этом кратковременные сквозняки. Проветривайте каждое помещение по очереди — через их окна.
Особенности бани
Отличается характеристиками:
- Периодическое использование. Протапливается с определенной периодичностью, не используется каждый день. В остальное время температура внутри не регулируется. Не является жилым строением.
- Высокая влажность. При использовании подвергается воздействию большого количества воды, водяного пара. На потолке предбанного отделения из-за большой разницы температур может собираться конденсат.
- Горячий воздух. Высокая температура внутри – одна из основных характеристик строения бани. Горячий воздух с избыточной влажностью преобладает внутри моечной, парной. Затрудняет свободное дыхание, нагружает организм.
- Твердое топливо. Как правило, отапливается дровами, продукты горения которых вместе с дымом частично попадают внутрь строения.
- Минимум окон. Строение всегда возводится с минимальным количеством окон, чтобы избежать потери тепла. Парная лишена оконных проемов вообще. Наибольшее количество окон размещается внутри предбанного отделения.
- Угарный газ. При неправильно организованном воздухообмене внутри бани при ее использовании может возникнуть вероятность отравления угарным газом.
Как сделать вентиляцию в бане через специальные продухи
Это решетки, проделанные в стенах на уровне пола (20 см от него) и потолка. При этом следует достичь максимального удаления друг от друга, добиться этого можно, если монтировать их по диагонали, например, одно установить между дверью и печкой, второе – на противоположной стенке.
Элементы для устройства системы циркуляции, а также дымоходы и баки для русской парной можно заказать у дистрибьюторов компании Феррум, которые представлены по всей России. Широкий выбор и качество изделий помогут вам построить банный комплекс своими руками с продукцией Ferrum. Прайслист можно посмотреть на сайте.
Типы вентиляционных систем
Схема вентиляции зависит от расположения и размера комнат бани. На эффективность воздухообмена влияет тип системы. Обычно для бани обустраивают естественную или принудительную вентиляцию. Реже прибегают к комбинированному типу, совмещающему обе системы.
Естественная вентиляция
Для маленьких и средних по размеру бань чаще обустраивают естественную систему воздухообмена. Вентиляция дешевая, так как не требует дорогостоящего оборудования и материалов, а работает без подключения к электроэнергии. Воздух естественным путем проникает внутрь бани через приточное отверстие, расположенное в стене на высоте от пола 30 см. Грязный воздух с паром выходит через второе вытяжное отверстие, расположенное на высоте около 2 м от пола.
Отдушины прорезают размером около 300 мм2. Отверстия оснащают заслонками, позволяющими регулировать интенсивность воздухообмена. Со стороны улицы отдушины закрывают сеткой от проникновения птиц и грызунов. Существуют вентиляционные решетки для бани с задвижкой заводского изготовления, полностью готовые к установке. С внутренней стороны тоже ставят решетки, но они исполняют декоративную роль.
Принудительная вентиляция
Система принудительного воздухообмена востребована для больших бань с частым посещением отдыхающих. Отличием вентиляции является оснащение отдушин вентиляторами. Особенностью оборудования является конструкция рабочего колеса – крыльчатки. Работающие на всасывание воздуха вентиляторы ставят на приточные отдушины внизу стены, а вытяжка в бане оснащается моделями, выкачивающими воздух из помещения.
Важно! В зависимости от схемы, вентиляторы могут стоять только на вытяжном или приточном отверстии, а также на всех отдушинах
Виды вентиляции в бане
Различают два типа вентиляции: естественная и принудительная. Первая дешевле и проще в монтаже, а вторая способна справиться с выведением отработанного воздуха из большого помещения, в том числе разделенного перегородками.
Естественная вентиляция основана на физических законах, разница температур и давления приводит воздушные массы в движение. Достоинства:
- низкая стоимость;
- легкость монтажа;
- возможность модернизации до принудительной;
- энергонезависимость
- внедрение в уже построенное здание.
Для обустройства не требуется сложных инструментов и специальных навыков.
Эффективность естественного проветривания зависит от погодных условий. Установка в вытяжную систему канального электровентилятора повысит производительность системы. Такой тип вытяжки называют принудительным, он сохраняет все плюсы естественной и справляется с очисткой воздуха в сырую и ветреную погоду. Основной недостаток системы – энергозависимость.
Вентиляция стен в парной каркасной бани
Постоянная влажность, которая присутствует в бане, приводит в риску накопления влаги. Чтобы не сокращать срок службы помещения, делают правильный проект влаго- и ветроизоляции панелей, а также оборудуют здание достаточной вентиляцией. «Пирог» формируют следующим образом: на стойки каркаса укладывается ветрогидрозащитная мембрана, на нее нашивается брусок обрешетки, на который монтируется декоративный сайдинг или другой облицовочный материал. При потенциальном попадании большого количества влаги в плоскость стены изнутри, мембрана беспрепятственно выпускает эту влагу с помощью вентзазора.
Для лучшей защиты утеплителя изнутри бани его накрывают фольгированным материалом, заделывают герметичной пленкой все стыки. Дополнительно после фольги монтируют рейки, между ними образуется воздушное пространство. На рейки прикручивают элементы внутренней отделки.
Отсутствие вытяжки «убивает» здание за 2-3 года. Ремонту стены и пол, испорченные грибком, не подлежат. Монтаж вентиляции в бане не требует значительных средств, а отверстия для естественной циркуляции воздуха – те и вовсе обходятся даром. Нужно только знать, как сделать вентиляцию в парилке, где ее разместить, и чего нельзя применять конкретно в этом помещении.
Схемы вентиляции в парной
Баня и, соответственно, сама парная строятся с учетом потребностей того, кто собирается ими пользоваться. Размер, расположение, конкретное устройство вентиляционных каналов должны соответствовать объёму, архитектурной задумке и используемому строительному материалу.
Принцип работы встроенной вентиляции в парилке бани основан на простых законах физики. Холодный воздух, попадая в помещение парной через приточный люк, быстро нагревается и поднимается к потолку, выталкивая уже отработанный горячий воздух в выводящий вентканал.
Основная схема размещения каналов подачи и забора воздуха в парной:
- Входное отверстие для поступления воздуха извне устанавливают выше горизонта пола, предпочтительно рядом с печью.
- Канал для выхода использованного, загрязненного воздуха должен находиться ниже потолка на 10-12 см.
- Для полноценной циркуляции воздушной массы вентканалы целесообразно располагать на противоположных стенах.
- Размеры вентиляционных входов и каналов должны быть одинаковыми и зависят от объёма помещения.
- Нормы пожарной и санитарной безопасности требуют полную смену воздуха в парной через четыре часа.
- Устройство вентиляции в парилке предусматривает жалюзи на входных и выходных отверстиях (для регулирования уровня циркуляции).
Существует множество способов сооружения вентиляции в парилке в бане. Рассмотрим самые популярные схемы:
Вариант 1
- входное отверстие находится сразу за печкой, в полуметре от пола, с естественной вентиляцией и заслонкой;
- вытяжка расположена в стене напротив, не выше 20-30 см от пола, с встроенным вентилятором.
Эта схема позволяет регулировать равномерное нагревание воздуха и постоянную циркуляцию.
Вариант 2
- воздух попадает в парилку через вентканал с выходом за каменкой (от пола маленькое расстояние, не выше 20 см, с естественной вентиляцией и заслонкой)
- отток происходит через люк в стене напротив (от потолка ниже на 20 см, с встроенным вентилятором)
Очень простой принцип действия, так как воздух быстро нагревается и вентилятором протягивается через всё пространство парилки. Минус данной схемы в слабой внутренней циркуляции воздуха.
Вариант 3
- труба для поступления воздуха находится в стене напротив печи (на высоте 30 см относительно пола, с естественной вентиляцией и заслонкой)
- вытяжка для оттока воздуха размещается на одной стене с приточным люком (ниже уровня потолка на 30 см, с встроенным вентилятором)
Схема подойдет тем, у кого нет возможности располагать выходы на противоположных стенах парилки. Это наиболее неблагоприятный вариант устройства вентиляции в парной, которого следует избегать.
Вариант 4
- входное отверстие для поступления воздуха располагают на стене, противоположной печи (над полом не выше 20 см, с естественной вентиляцией и заслонкой)
- для оттока воздуха используют трубу печки (воздух вытягивается через затоп и поддувало печи)
Если печка в бане топится постоянно, то такая схема будет приемлемой и позволит сэкономить на монтаже вентиляции в парилке.
Вариант 5
- воздух поступает из отверстия позади печки — каменки (на высоте 20 см над уровнем пола, с естественной вентиляцией и заслонкой)
- вытягивается воздух через отверстия в полу (необходим сток под полом с выходом на улицу и соединенной с ним вертикальной вытяжной трубой, заканчивающейся чуть выше конька бани)
Данная схема подходит только для парилок с прямоточным сходом воды из парной за пределы бани, но, как и предыдущая, позволяет быстрее смонтировать вентиляцию.
Вариант 6
- канал для притока воздуха находится под печкой, с естественной вентиляцией и заслонкой
- отток воздуха происходит через короб, расположенный на противоположной стене от каменки. Канал начинается в 30 см от пола, заканчивается выходом на улицу под потолком, с естественной вентиляцией и заслонкой
У схемы есть отдельное название – Басту, так как это система вентиляции шведской парной с электропечью, которая отлично функционирует и в парилке русской бани. Вентиляция Басту позволяет добиться равномерного прогрева воздуха и не даёт неприятным запахам подниматься, вытягивая их на уровне пола. Этот вариант подходит при условии, что воздух будет поступать из того же места, куда будет уходить. Короб вытяжной вентиляции необходимо огородить деревом для исключения возможности ожогов.
Вентиляция в сауне
Сауна отличается тем, что используемое количество воды в ней значительно меньше, горячий воздух в парной сухой. Температура здесь поднимается до 130⁰ С. Нужна ли вытяжка в бане? Обязательно! По санитарно-гигиеническим нормам, касающимся банных помещений с сухим паром, воздушные массы в парной должны сменяться 6-8 раз за один час. Это требует хорошо организованной вентиляционной системы, способной отводить загрязненный горячий поток и заменять его на свежий каждые 10 минут.
Оптимальный вариант циркуляции воздушных потоков для сауны – конвекционный вариант. Заключается в следующем: в противоположном по диагонали углу от печи устанавливается вытяжной короб, который удаляет воздух из нижнего яруса парной, выводит его наружу через крышу или стену.
Рядом с печкой размещен приточный проем, который подает воздух внутрь помещения, прогревая его. Свежий прогретый поток поднимается вверх, равномерно распространяясь по сауне. Печь при этом постоянно работает, так как в таком состоянии она выполняет функцию нагнетательного механизма. Регулирование потоков производится заслонками приточных и вытяжных проемов.
При организации вентисистемы по другому варианту цель такая же: обеспечить регулярную циркуляцию воздушных масс без сквозняков, с качественным прогревом приточного потока.
Некоторые монтажные особенности
После выбора схемы вентиляции, самое время переходить к ее монтажу. Для этого понадобятся следующие устройства и материалы:
- Вентилятор. Для бани подходят термостойкие, влагоустойчивые вентиляторы с возможностью регулирования частоты оборотов. По способу установки они бывают канальными или радиальными. Канальные ставят непосредственно в воздуховоде, а радиальные – на его выходе.
- Вентиляционный короб. Может быть твердым – из пластика или оцинкованной стали. Или же гибким, выполненным в виде гофрированной трубы на металлическом каркасе.
- Вентиляционные решетки. Материал изготовления — по вашему предпочтению.
Вентиляционную систему монтируют по следующему плану:
- Согласно выбранной схеме, в стенах выполняют отверстия (сверху и снизу). Желательно, чтобы они были запланированы на этапе постройки бани.
- В отверстия устанавливают вентиляционные короба.
- Монтируют (в короб или снаружи отверстия) вентилятор – вытяжной или приточный.
- Подключают вентилятор к сети электроэнергии. Схема подключения будет зависеть от желаемого способа включения вентилятора. Включаться вентилятор может следующими способами: одновременно с освещением, при нажатии на отдельный выключатель, через датчик движения. Выключение может осуществляться тоже по-разному. К примеру, либо при отключении света, либо через запланированное время (при использовании таймера).
- На вентиляционные отверстия ставят вентиляционные решетки.
Вот пример монтажа вентилятора:
Грамотный монтаж принудительной вентиляции поможет вам организовать активный воздухообмен в помещениях бани. Как следствие, вы избавитесь от неприятных запахов в моечных и санузлах, обеспечите «легкое дыхание» в парилке, защитите себя от поражения угарным газом.
Схема басту
Принцип работы
Принцип работы схемы басту
Большое распространение получила басту. Прижилась система благодаря легкости монтажа и эффективному распределению тепла. Только вот монтировать ее лучше изначально, на стадии строительства. Приведенная выше схема и устройство циркуляции воздушных потоков кардинально отличается от описанных мною в этой статье раньше.
Нижняя труба, по которой воздух поступает в парилку, берет начало с улицы, выходное отверстие расположено позади печки – собственно это и есть тяга. Выход разогретого воздуха находится строго по диагонали от печи, располагается ниже лавки. Теплый воздух от печи поднимается вверх, создает под потолком повышенное давление, а в противоположном углу немного остывает и, опускаясь, попадает в вентиляцию.
Главным отличием служит примерно одинаковая температура воздуха по высоте помещения, тогда как в русской бане верхняя лавка горячее, а нижняя комфортнее.
Минусом здесь выступает зависимость эффективной работы от силы ветра на улице, когда задуваемый в вытяжную трубу воздух мешает естественному оттоку, более того, может повернуть его вспять. Тогда парная наполнится запахом сгоревшего топлива, что не позволит получить должного результата от процедур.
