Характеристики водяного теплого пола, устанавливаемого в деревянном доме

Как выглядит котельная в деревянном доме с теплыми полами

Итак, трубы завели, пришло время монтировать коллектор. Какой это будет коллектор – решайте сами. Главное, чтобы количество его выводов соответствовало контурам водяного теплого пола вашего деревянного дома. Коллектор монтируется на стену в специальный короб или без него. Затем, используя развальцовку для труб теплого пола, производят соединение к контурам подачи и обратки.

Коллектор обязательно включает в себя воздухоотводчики, байпас на случай необходимости закольцевать систему, циркуляционный насос и подмес. Последнее позволит отрегулировать температуру только контуров теплого пола, а температуру радиаторов, если такие имеются в доме, оставит неизменными. Обязательны краны перед каждым ответвлением. Понятно, что они требуют дополнительных вложений, переходов с пластика на металл, доставляют сложности и отнимают время монтажа. В конечном счете они позволяют перекрыть проблемный участок на случай ремонта.

Дом с ленточным и монолитным фундаментом

Систему отопления предусматривают уже в период строительства фундамента. При ленточном или монолитном основании дома эффективным будет не только радиаторный, но и напольный обогрев. Фундамент утепляют гравием, керамзитом, изоляционными материалами. Выполняют гидроизоляцию.

Хорошо подготовленное основание не отличается высокими теплопотерями. Нагревательные элементы для «тёплого пола» в доме укладывают на бетонное покрытие. Используют как жидкостный, так и электрический обогрев.

Жидкостная напольная магистраль

Система представляет собой трубопровод, по которому циркулирует теплоноситель. Нагревается он в теплообменнике, который находится в печи или в котле. Из котла выводят подающий и обратный контур. Трубы подсоединяют к коммуникационной гребёнке. На бетонном основании укладывают жидкостный контур. В него подаётся горячая вода или антифриз.

Магистраль подключают к коллекторам. Для автоматического регулирования предусматривается трёхходовой смесительный клапан с термоголовкой. Жидкостную магистраль закрывают глубокой бетонной стяжкой толщиной 7-8 см.

«Тёплый пол» в частном доме можно установить во всех помещениях, захватывая ванную комнату, санузел, баню, гараж. Установка потребует высоких расходов на оборудование, но обслуживание обойдётся владельцу коттеджа недорого. Облицовка пола может быть любой, не зависимо от теплопроводности и фактуры.

Кабельные секции и маты

На бетонное основание можно уложить электрические нагревательные элементы. Если помещение отличается сложной геометрией, то рекомендуют использовать кабельные секции. Секция представляет собой проводник определённой длины и мощности.

Маты используют для обогрева помещения с правильной геометрией. Их можно поворачивать, удаляя сетку или разрезая её монтажными ножницами. Сетка выполнена из стекловолокна или термостойкого пластика. Секции и маты можно установить в деревянном доме своими руками. Системы напольного отопления обогрева используют в Москве и в других городах.

Смешанный метод монтажа деревянного теплого пола

Некоторые мастера предпочитают использовать еще один метод установки, представляющий собой нечто среднее между реечным и модульным вариантом. Таким способом можно выполнить настил пола с подогревом легко, быстро и не потратить при этом значительную сумму.

Начинают работу с выбора в обрезной доске четверти с размерами канала. Отмерив не менее семи сантиметров от стены, делают с помощью фрезы полоску или углубление, чтобы труба подводилась к следующему ряду. Доска по толщине должна превышать параметры выборки, а ширина – быть равной шагу во время монтажа. Черновую основу укладывать не потребуется, а планки прикрепляют к лагам с помощью саморезов.

Универсальные технические рекомендации при выборе схемы монтажа

Каждый дом имеет свои особенности, оказывающие непосредственное влияние на выбор схемы. Но существуют и общие рекомендации, выполнение которых повышает эффективность использования водяной системы отопления и минимизирует негативные последствия возможных аварий.

1. Во всех случаях устанавливать подогрев пола под тяжелой габаритной мебелью не рекомендуется. Это один из весомых недостатков всех систем подогрева пола. Дело в том, что со временем мебель может выбрасываться или меняться ее расположение, теплые полы создают большие проблемы при выполнении таких перестановок.
2. Считается нецелесообразным делать отопление около стен. В таких зонах не пребывают люди, нет необходимости напрасно терять тепловую энергию. Но эти советы очень индивидуальны, опытные монтажники перед принятием решения советуются с заказчиками. Надо помнить, что исполнители могут только давать советы, окончательное решения всегда принимается заказчиками.
3. Деление больших комнат на несколько секторов. Рекомендуется для помещения площадью более 30 м2 делать минимум два контура водяного обогрева. Объясняется такая рекомендация просто – в очень длинных трубопроводах появляется значительные завихрения, которые создают дополнительное сопротивление движению потоков жидкостей. Как следствие, возрастает нагрузка на насосы, они работают с критическими нагрузками. А любой двигатель при длительной работе на максимальных нагрузках резко расходует свой ресурс и быстро выходит из строя.
4. Не стоит регулировать температуру нагрева полов за счет изменения расстояний между трубами. Во всех монтажных схемах рекомендуется этот параметр делать одинаковым. Если не соблюдать эту рекомендацию, то потом очень сложно регулировать температуру пола в помещениях с единого пульта управления системой подогрева.

Радиус изгиба труб имеет большое значение при монтаже водяного контура

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

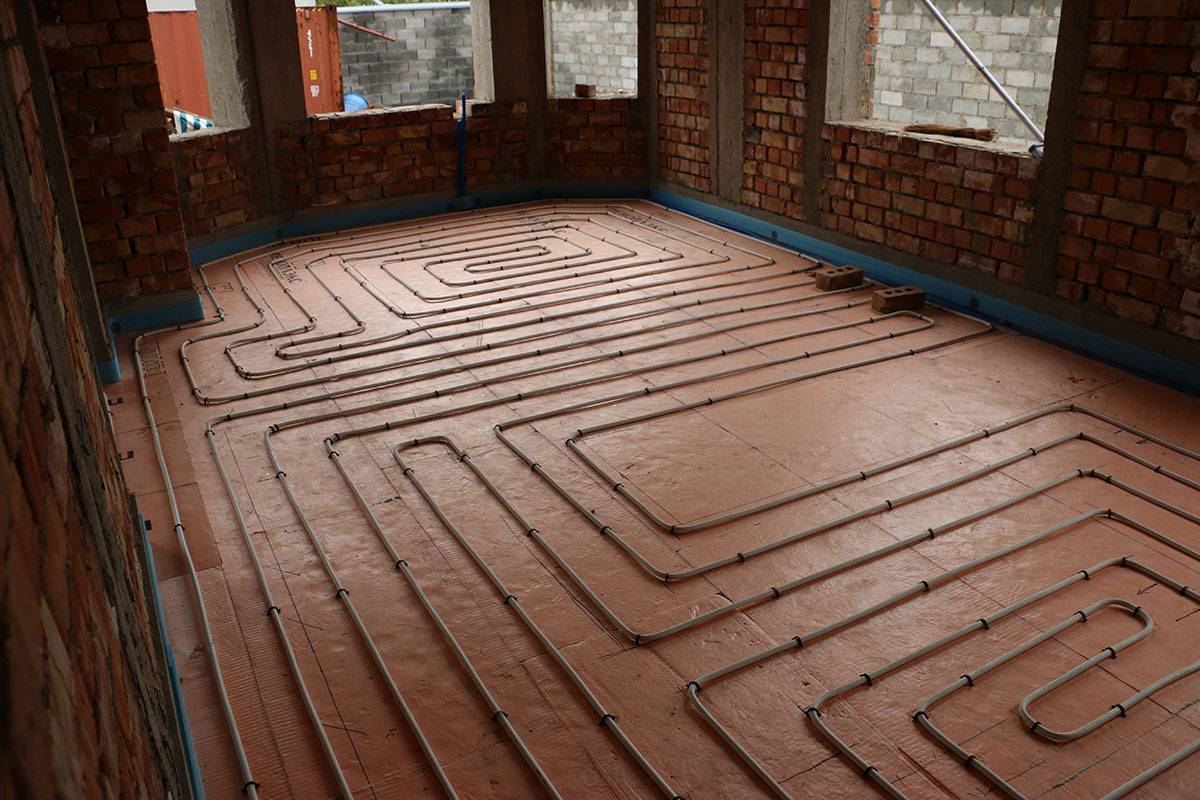

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация	Способ укладки системы водяного обогрева
	Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП: высокая стоимость материала за счет фрезеровки; низкая влагостойкость; склонность к деформациям.
	Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.
	Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Способы укладки водяного пола в деревянном доме

Сразу стоит сказать следующее. Деревянный дом, каким бы он крепким не был, в нем априори отсутствуют каменные несущие стены и перекрытия. Единственным каменным элементов деревянной постройки может стать фундамент или цокольный этаж. Однако современные технологии малого жилищного строительства предполагают минимальное использование бетонных работ в процессе возведения жилого объекта.

*Поэтому! Пол в частном доме обычно делается наборным, по настильной схеме. Для одноэтажных зданий в качестве основания пола выступают лаги, прочные и массивные деревянные элементы конструкции. В подобной ситуации водяной теплый пол в каркасном доме можно уложить под деревянный настил или прибегнуть к новым, весьма успешным и эффективным методикам. На сегодняшний день существует большой практический опыт укладки водяных полов на деревянное основание. Способы укладки греющих полов на деревянное основание бывают двух видов:

• по модульной схеме;
• на реечной основе.

Соответственно, оба варианта могут быть применены во время строительства щитовых и блочных домов. Водяные трубы укладываются в межлаговом пространстве или на черновую поверхность пола, опирающуюся на лаги. Модульная и реечная схема укладки имеют свои конструктивные и технологические отличия.

В первом случае для укладки петли водяного контура используются готовые деревянные модули. Во втором варианте отопительные трубы монтируются в пространстве между досками и рейками. Основная особенность при монтаже первого и второго варианта заключается в том, что вы создаете черновой пол, в котором устанавливаются обогревательные трубы. Поверх сборной конструкции укладываются металлические теплообменные пластины, на которые кладется уже финишное напольное покрытие.

Прежде чем начать работу по монтажу греющих полов, вам потребуется выполнить ряд обязательных действий, включая разработку проекта отопительной системы и обследование конструктивных элементов здания

Такая предосторожность связана с технологическими особенностями деревянных строений.  К примеру:

• деревянное здание уже в течение первого года дает усадку. Ориентировочно до 5%. Это замечание необходимо учитывать при оборудовании теплых полов при строительстве деревянного дома;
• древесина ведет себя по-разному в разных климатических условиях. Чрезмерная сухость или наоборот, повышенная влажность становятся причинами растрескивания деревянных конструкций, образованию гнили и плесени. Поэтому такие дома должны быть построены с учетом всех тонкостей и нюансов, обеспечивающих защиту деревянных конструкций от негативного атмосферного воздействия.

Что касается проектирования схемы обогрева, то здесь следует учитывать отапливаемую площадь, степень теплоизоляции жилых помещений и соответственно, климатические условия региона. Пренебрегая этими аспектами можно в результате кропотливой и трудоемкой работы получить малоэффективную систему отопления, теплый пол, от которого мало будет пользы.

К подготовительным работам, предшествующим монтажу греющих полов, относится и оценка основания. Не каждое здание обладает теми необходимыми технологическими параметрами, благодаря которым можно немедленно приступать к обустройству отопительной системы. Доски деревянного основания, лаги должны лежать правильно, иметь «здоровую» структуру. Гнилые участки или испорченные целые фрагменты, необходимо заменить новыми изделиями. Между лагами допускается оптимальное расстояние 60 см. Существующие между досками крупные щели, свыше 2 мм, устраняются посредством укладки теплоизоляционного материала.

При обследовании основания обратите внимание на следующие факторы:

• не «гуляет» ли под полом ветер;
• лежат ли лаги равномерно или на большом расстоянии друг от друга;
• старые доски перед монтажом лучше всего обработать строгальным станком, сняв слой старой и поврежденной коррозией древесины;
• вся поверхность настила должна быть выровнена по уровню. Допускается наличие неровностей, минимум до 2 мм.

Части коллекторного шкафа

Коллекторный шкаф для водяного теплого пола входят две главные составные части:

• Насосно-смесительный узел;
• Коллекторный блок.

Насосно-смесительный узел

В насосно-смесительном узле происходит смешивание горячей воды поступающей в систему водяного теплого пола, с остывшей водой уже прошедшей через трубопровод системы. Смешивание происходит благодаря крыльчаткам насоса.

Насос подает смешанную теплую воду в трубопровод системы. Вода, проходя по трубопроводу, отдает тепло помещению и охоложенная поступает обратно в насосно-смесительный узел коллекторного шкафа.

Ручная настройка тепловой мощности производится балансировочным клапаном. Балансировочный клапан регулирует расход остывшей воды в системе. Для обогрева небольшого помещения балансировочный клапан открывается, для большого помещения закрывается.

Температуру в системе регулирует термоголовка, а контролирует температуру термодатчик. Термоголовка открывает или закрывает клапан на магистрали, подающей горячую воду.

При прекращении подачи воды открывается перепускной клапан и вода циркулирует через свободный байпас.

В простой сборке коллекторного шкафа температура пола регулируется вручную. Для автоматической регулировки применяются сервоприводы вместе с комнатными термостатами. Сервопривод получает сигналы с термодатчика и в автоматическом режиме закрывает или открывает клапан обратного коллектора, и движение по трубопроводу пола регулируется.

За регулировкой воды поступающей в трубопровод системы и воды, из трубопровода возвращающейся отвечает коллекторный блок коллекторного шкафа.

Коллекторный блок

Коллекторный блок собирается из двух рядов байпасов. Один ряд байпасов регулирует поток теплой воды, второй ряд регулирует поток остывшей воды. Первый ряд называется прямой ряд коллекторов, второй – ряд обратных коллекторов.

Характеристики насосно-смесительного узла

• Максимальное рабочее давление: 10 Бар;
• Максимальная температура воды: 90°C;
• Рабочий диапазон температуры: 20-60 °c;

Характеристики коллекторного блока

• Диаметры труб: 1” (Дюйм) или дюйм с четвертью;
• Количество входов/выходов от 3 до 12;
• Давление рабочее 10 Бар;
• Максимальная температура воды 120°C.

На этом все! Ходите по теплому полу!

• Полистирольная система теплый пол
• Обогрев пола в квартире и доме: типы обогрева полов
• Стяжка для теплых полов: варианты, толщина и растворы
• Три применения нагревательного кабеля: обогрев кровли, пола и труб
• Бетонные и настильные системы теплого пола

Монтажные схемы теплых водяных полов в квартире

Основной или дополнительный низкотемпературный контур теплых полов от центрального отопления в многоквартирных жилых домах планируют при разработке проекта. Самостоятельно вносить изменения в радиаторную схему отопления многоквартирного жилого дома запрещено жилищным законодательством. Температура радиаторного контура выше требуемых параметров для теплых полов. Самовольное изменение направления, диаметра и длины стояка общедомового отопления приводит к разбалансировке системы и нарушению теплового режима в жилом доме.

Специализированные организации производят монтаж теплых полов от центрального отопления в квартирах при возведении здания. Принцип устройства теплых полов от центрального отопления в квартире отличает способ подключения низкотемпературных контуров. Теплоноситель поступает в трубы водяных теплых полов по отдельному, от радиаторного отопления, стояку. Горячую воду для напольного отопления готовит теплообменник, который установлен в центральном тепловом пункте, тепловом узле многоквартирного жилого дома или непосредственно в квартире потребителя.

Схема врезки теплых водяных полов в радиаторный контур центрального отопления: 1 – шаровый кран на врезке подающей линии; 2 – шаровый кран на врезке обратной линии; 3 – сетчатый фильтр; 4 – обратный клапан; 5 – трехходовой смесительный кран; 6 – перепускной клапан; 7 – циркуляционный насос; 8 – вентиль на выходе обратного коллектора; 9 – запорный вентиль на входе подающего коллектора; 10 – обратный коллектор; 11 – корпус подающего коллектора; 12 – шаровые вентили на обратке контура; 13 – шаровые вентили на подаче контура; 14 – вентиль воздушник; 15 – дренажный вентиль; 16 – радиатор

Теоретически, изменить длину труб без ущерба тепловому режиму в соседних квартирах могут последние (по ходу движения теплоносителя в стояке) потребители. Если тепло распределяется сверху, то теплый пол на первом этаже не влияет на теплообмен квартир, расположенных выше. Однако, рабочего давления подающего трубопровода при нижней постоячной разводке может быть недостаточно для циркуляции в напольном контуре верхнего этажа.

При отсутствии первоначальных проектных данных на устройство напольного отопления в многоквартирном доме, подключение дополнительного контура согласовывают с поставщиком тепловой энергии и управляющей компанией. Ресурсоснабжающие организации выдают разрешение на устройство теплых полуавтономных полов, при достаточном запасе мощности существующей отопительной системы.

Комбинированное отопление в квартире с использованием радиаторов и водяного теплого пола

Жилищно-эксплуатационные компании предъявляют обязательное условие к расчетной нагрузке оснований теплых полов, которое не должно превышать допустимую нагрузку на межэтажные перекрытия в данном конкретном случае.

Традиционно, согласование предусматривает установку теплообменника на радиаторный или стояк горячего водоснабжения в квартире. При этом требуется монтаж циркуляционного насоса, расширительного бака, группы безопасности, вентиля для удаления воздуха, двухходового крана, регулировочных вентилей и теплового счетчика.

Полуавтономная схема подключения теплых водяных полов в квартире: 1 – шаровый кран на врезке в подающий стояк; 2 – шаровый кран на байпасе в обратный стояк; 3 – сетчатый фильтр; 4 – обратный клапан; 5 – двухходовой кран (термодатчик с сервоприводом); 6 – перепускной клапан; 7 – циркуляционный насос; 8 – вентиль на выходе обратного коллектора; 9 – запорный вентиль на входе подающего коллектора; 10 – обратный коллектор; 11 – корпус подающего коллектора; 12 – шаровые вентили на обратке контура; 13 – шаровые вентили на подаче контура; 14 – вентиль воздушник; 15 – дренажный вентиль; 16 – теплообменник; 17 – группа безопасности; 18 – термометр; 19 – регулировочные вентили; 20 – байпас между подающим и обратным коллектором; 21 – расширительный бак мембранного типа

Для нескольких напольных контуров используют готовый коллекторный узел, совместимый с любой схемой укладки пола. На каждом входе и выходе с гребенки коллектора должен быть установлен запорный вентиль или термостат. Запорная арматура дает возможность отключить отдельный контур, не нарушая общей работы напольного отопления.

Особое внимание уделяют выбору основания теплых полов в домах старой постройки. Поперечный размер цементной стяжки зависит от степени утепления плиты перекрытия

Толщина «пирога» теплых полов над холодным подвалом достигает 0,15 м, что существенно скрадывает общую высоту помещения и увеличивает вес конструкции.
