Водяной теплый пол в частном доме — особенности конструкции, монтаж, полезные советы

Универсальные технические рекомендации при выборе схемы монтажа

Каждый дом имеет свои особенности, оказывающие непосредственное влияние на выбор схемы. Но существуют и общие рекомендации, выполнение которых повышает эффективность использования водяной системы отопления и минимизирует негативные последствия возможных аварий.

1. Во всех случаях устанавливать подогрев пола под тяжелой габаритной мебелью не рекомендуется. Это один из весомых недостатков всех систем подогрева пола. Дело в том, что со временем мебель может выбрасываться или меняться ее расположение, теплые полы создают большие проблемы при выполнении таких перестановок.

2. Считается нецелесообразным делать отопление около стен. В таких зонах не пребывают люди, нет необходимости напрасно терять тепловую энергию. Но эти советы очень индивидуальны, опытные монтажники перед принятием решения советуются с заказчиками. Надо помнить, что исполнители могут только давать советы, окончательное решения всегда принимается заказчиками.

3. Деление больших комнат на несколько секторов. Рекомендуется для помещения площадью более 30 м2 делать минимум два контура водяного обогрева. Объясняется такая рекомендация просто – в очень длинных трубопроводах появляется значительные завихрения, которые создают дополнительное сопротивление движению потоков жидкостей. Как следствие, возрастает нагрузка на насосы, они работают с критическими нагрузками. А любой двигатель при длительной работе на максимальных нагрузках резко расходует свой ресурс и быстро выходит из строя.

4. Не стоит регулировать температуру нагрева полов за счет изменения расстояний между трубами. Во всех монтажных схемах рекомендуется этот параметр делать одинаковым. Если не соблюдать эту рекомендацию, то потом очень сложно регулировать температуру пола в помещениях с единого пульта управления системой подогрева.

Радиус изгиба труб имеет большое значение при монтаже водяного контура

Заливка стяжки

После того, как с трубой будет покончено, следует приступать к заливке стяжки. Стяжку лучше использовать «мокрую», ведь она имеет наибольшую теплоотдачу. Марка бетона может использоваться м200-м300.

Перед заливкой стяжки рекомендуем уложить армирующую сетку поверх трубы для дополнительной армировки.

Заливать стяжку многие производители рекомендуют минимум 5 см от верха трубы. Зачастую льют 7-8 см. Если вы будете заливать меньшим слоем, то у вас может возникнуть эффект «зебры». Это когда явно ощущаются холодные и теплые участки на чистовом покрытии.

После того, как залили стяжку, теплыми полами нельзя пользовать в течении 3 недель. Стяжка должна равномерно просохнуть. После вы уже полноценно можете пользоваться водяным полом.

В итоге, если вы с умом подойдете к нашей инструкции, то теплые полы с таким устройством будут радовать вас в вашем доме не один десяток лет. Надеюсь этот материал был вам полезен. Не забудьте ознакомиться и с другими!

Читайте так же:

Заливаем черновую стяжку и определяем её толщину

Чтобы тёплый пол был прочный, требуется черновая стяжка. Перед заливкой рекомендовано разделить поверхность рейками, шаг между ними нужно делать в 1 метр. Таким способом можно производить заливку раствора полосами.

Процесс начинается с укладки 1 м2 армирующей сетки толщиной 3 см в центре комнаты, а стыки пола и стенки проклеиваются демпферной лентой. Бетон лучше брать марки М100 или М200. Заливать цемент надо с дальнего угла помещения, по направлению к двери толщиной от 50 до 100 мм.

Когда смесь немного подсохнет рейки нужно вынуть, а промежутки наполнить раствором. Стяжка накрывается полиэтиленом и постоянно увлажняется, пока полностью не затвердеет. После этого, все очищается от пыли и грунтуется.

Возможно, применять и сухую стяжку, она сегодня завоёвывает популярность, так как отсутствуют работы с бетонном, тем самым процесс становится более быстрый.

Укладка трубы теплого пола

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала  вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее.

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам  этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Плюсы и минусы

Теплый водяной пол представляет собой устройство, состоящее из сети трубопроводов по которым проходит теплоноситель. Основным достоинством установки системы в деревянных жилых постройках является возможность поддержки температурного режима до 30 градусов

Такое свойство важно, так как превышение этих границ может стать причиной деформации не только основы из дерева, а и всей конструкции дома

Система обогрева пола водяного типа считается оптимальным вариантом создания благоприятного микроклимата в деревянных домах. Установка такого оборудования имеет много преимуществ:

• равномерное и довольно быстрое распределение теплых масс по всему помещению;
• безопасность эксплуатации системы;
• возможность совмещения с различными типами отопительного оборудования;
• экономичность использования;
• отсутствие конвективных воздушных потоков, которые способствуют циркуляции пыли в помещении;
• способность сохранять необходимый уровень влажности в комнате;
• простота управления и ухода за системой;
• длительный эксплуатационный срок.

Водяной теплый пол в деревянном доме является безопасным и экономичным

Установка водяных теплых полов позволяет расширить площадь помещения за счет отсутствия радиаторной системы. При этом на обогрев экономится близко 30 процентов энергии.

Недостатком отопительного устройства водяного типа считается сложность монтажных и ремонтных работ. Иногда к отрицательным сторонам относят высокую стоимость на оборудования, включая трубопровод и всю систему управления.

Ошибки монтажа и их последствия

Строгое соблюдение рекомендаций специалистов при самостоятельной укладке теплого пола – важное условие успешного функционирования системы. Чаще всего новички допускают следующие ошибки:

Чаще всего новички допускают следующие ошибки:

Перепад высот между началом и концом трубы. Если он будет превышать половину диаметра труб, внутри будут образовываться воздушные пробки. Вследствие этого циркуляция теплоносителя будет затруднена и качество отопления снизится

Чтобы этого не случилось, важно располагать трубы строго параллельно полу.
Соединение труб в пределах одного контура. Монтировать контур из 2 отрезков трубы и заливать его бетоном не стоит

Это может привести к протечке. Каждый контур должен состоять из целого куска трубы. Соединения должны быть только с коллекторной группой.
Пренебрежение гидравлическим испытанием. Контрольный запуск системы на максимальном давлении нужно провести до заливки труб бетоном. В противном случае найти утечку, если таковая случиться, будет практически невозможно.
Заливка стяжки на пустые трубы. Бетон продавливает материал труб и циркуляция теплоносителя впоследствии будет затруднена.
Преждевременный запуск отопления. Нагрев труб до набора бетоном крепости приведет к растрескиванию стяжки.

Схема укладки теплого водяного пола

Из всех схем укладки труб водяного пола практическое применение нашли схемы так называемые «змейка» и «улитка».

Итак, схема змейка является самой простой в укладке и как видно из рисунка положить её можно достаточно просто. Но как обычно есть и небольшой недостаток. Из-за того, что подающая труба заходит с одного края площади комнаты, а с другого конца выходит обратка, то и пол в помещении будет прогреваться с одной стороны больше, а с другой меньше.

Вторая, самая лучшая схема укладки, это улитка. Можно заметить, что вместе с подающей трубой рядом всегда идет обратка и так чередуется постоянно, пол при такой укладке прогревается ровно.

укладка трубы улиткой

Исходя из своей практики скажу — где можно в доме уложить по схеме улитка укладывается улитка. В основном это комнаты и квадратные помещения.

В длинных узких помещениях применяем схему змейка, это узкие коридоры, кладовки, маленькие санузлы и т.д.

Расстояние между трубами теплого пола

Расстояние между трубами теплого пола называется шагом укладки и составляет обычно 150 мм. Это расстояние обеспечивает равномерно прогретое основание, и вы не будете ощущать так называемый эффект «зебры». Если нам требуется сделать «перегретую» область (в данном случае обозначается что этот участок будет не раскален до бела, а на один два градуса будет выше, чем остальная поверхность) необходимо уменьшить шаг до 100 мм. Такой подход обеспечит конвекцию, например возле внешних стен и таким образом мы избавимся от запотевания окон. Картинка с увеличенным шагом.

Максимальная длина контура теплого пола

При укладке трубы необходимо разделить всю площадь застилаемого пола на участки, которые составят отдельные контура водяного теплого пола. Причем это нужно выполнить таким образом, чтобы.

Во-первых, обеспечить потом заливку стяжки разделив их (участки) между собой демпферной лентой. Такой подход гарантирует отсутствие растрескивания бетонной стяжки пола.

Во-вторых, исходя из максимальной длины контура теплого пола. Для частного дома я рекомендую использовать трубу диаметром 16 мм и для нее длина не должна превышать 100 метров, на практике лучше ограничиваться 60-80 метрами – это оптимально. То есть каждый участок по площади выйдет по 10-12 метров квадратных.

Какую трубу выбрать для теплого пола?

При написании этой статьи (сентябрь 2018 года для информации) я задал этот вопрос яндексу и увидел, что на первых местах в поиске висят рекомендации по укладке в стяжку труб из металлопласта и еще всякая ерунда. Учитывайте этот факт пожалуйста. И если вы попадете ко мне на сайт в 2030 году и увидите этот пост не обновленным закройте немедленно.

Пройдя обучение в Академии Рехау, а также в фирме ТЕСЕ я конечно рекомендовал бы к применению только их трубы. По крайней мере они дают на них гарантийный срок 50 лет. Но в силу того, что многим покажется, что их продукция дорогая, то вердикт мой таков.

При устройстве теплого водяного пола труба должна быть выполнена из сшитого полиэтилена с маркировкой PEX-a или PEX-c. Если кратко, то это самые современные трубы, которые нужно применять для скрытого монтажа. И на данный момент времени ничего лучшего для водяного пола нет. О том какие трубы рехау для чего предназначены подробно здесь.

Чем заливать теплый водяной пол?

По вопросу заливки системы напольного отопления и системы отопления в целом нужно исходить из того живете вы в доме постоянно или это дачный вариант дома.

В первом случае только вода, желательно дистиллированная или прошедшая осмотическую обработку.

Во втором случае это вода с антифризом.

Предпочтительнее всегда использовать воду. Антифриз стоит денег и требует периодической замены. Также у системы отопления с антифризом уменьшается КПД.

А еще в доме, даже в котором живут только на выходных, желательно поддерживать тепло всегда. Представьте, что у вас есть дача, которая оборудована по последнему слову техники и вы зимой уезжаете в город и оставляете все размораживаться надеясь на антифриз в системе отопления. Но вам также надо продуть всю систему водоснабжения, осушить все гидрозатворы и даже вычерпать воду из унитаза)). Плюс ко всему, когда вы включите отопления стены «заплачут». Пару таких выходных и плесень пойдет везде.

А если система отопления подключена к дистанционному управлению через смартфон, то переживать за то, что система разморозиться вообще не стоит. Случись нештатная ситуация, дом не остынет моментально, должно пройти не один час, а то и сутки, чтобы температура понизилась до критической, вы успеете приехать и если не восстановить систему отопления, так хоть включить электрические конвекторы и т.д.

Модуль GSM управления котлом

Поэтому использовать антифриз можно, но нужно ли?!

Преимущества и недостатки водяного тёплого пола

Основной плюс гидравлических полов — обеспечение горизонтального равномерного прогрева помещения. При этом распространение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, как уже говорилось выше, они более экономичны при использовании.

Эффективность работы водяных полов зависит от  хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но монтаж такой системы в ванной комнате или туалете имеет свои недостатки — возможность перегрева поверхности, так как чаще нагревательный элемент подсоединяется к полотенцесушителю.

Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно утяжеляет конструкцию, поэтому требуется провести работы по укреплению перекрытий.

Особенности и технология монтажа

Укладка водяного контура обычно осуществляется в стяжку. В невысоких деревянных домах, а также в помещениях со слабым перекрытием рекомендуется проводить монтаж сухим методом. Все варианты установки трубопровода имеют отличительную технику выполнения.

Сухим способом

Монтаж труб без песчано-цементной заливки можно укладывать с помощью реек или модулей.

Установка реечной системы состоит из таких этапов:

1. Изготавливается черновая основа из досок или листов фанеры, которые прибиваются к нижней части лаг. Если есть старое покрытие, то перед работой следует проверить все его элементы на прочность и пригодность для использования.
2. Поверх такого деревянного чернового пола между лагами распределяется слой пароизоляционного материала, оставляя напуски не меньше 20 сантиметров на стены. Затем укладывается утеплитель, а на него снова пароизоляция. Такая защита позволяет полностью оградить дерево от влаги.
3. По периметру комнаты проклеивается защищающая конструкцию от расширения демпферная лента.
4. Затем можно укладывать доски, между которыми будут прокладываться трубы. Пазы должны равняться параметрам 20х20 миллиметров. На торцах рекомендуется сделать закругления для удобного поворота трубопровода.
5. Сверху крепятся опорные металлические пластины. Их фиксируют к дереву с помощью саморезов. После этого укладывается водяной контур.

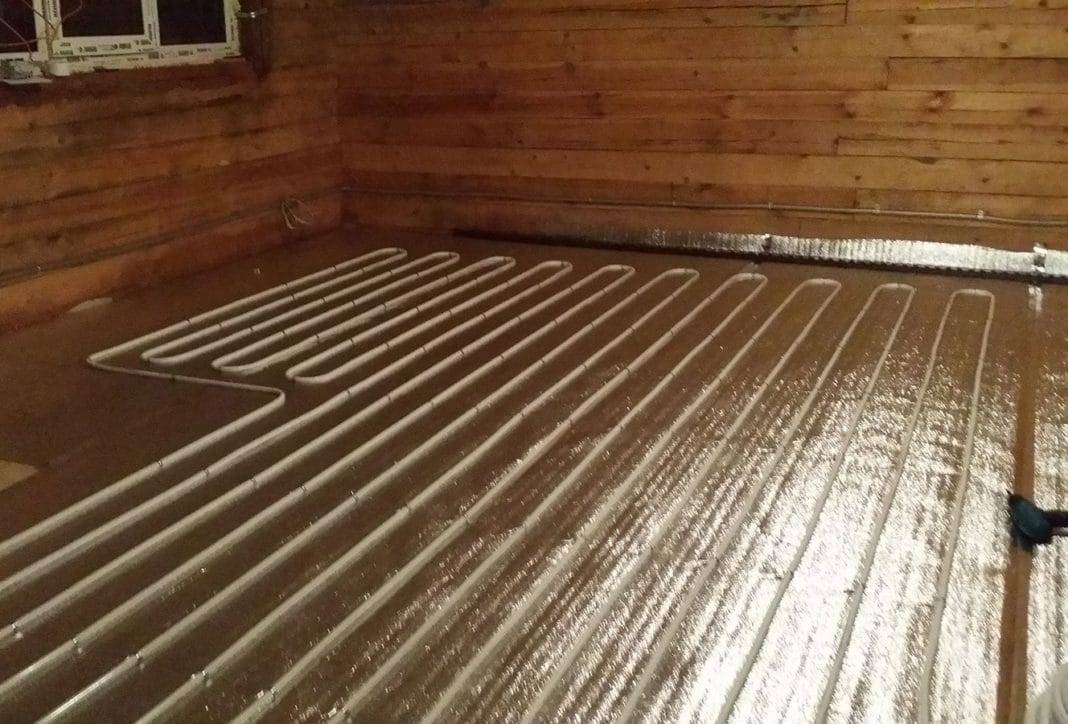

Монтаж водяного теплого пола в деревянном доме

Подготовленное для монтажа трубопровода основание полностью устилается шумоизоляционным материалом из полиэтилена. Далее вся конструкция покрывается гипсоволокнистыми листами, на которые укладывается финишное покрытие. При этом на ГВЛ должны быть расположены так чтобы был виден маршрут водяного контура.

Процесс монтажа модульной системы намного проще. Трубопровод укладывается в специальные готовые пазы на плитах из ОСП или ДСП. Древесные листы скрепляются замковой системой. Остальная процедура модульной установки водяного пола производится аналогично схеме реечного способа укладки.

Под стяжку

Монтаж системы обогрева водяного типа под цементную заливку выполняется на ровной чистой бетонной поверхности. При этом допускаются перепады не более 5 миллиметров.

Установка водяного контура под стяжку выполняется в такой последовательности:

1. Расстилается гидроизоляционная защита из полиэтиленовой пленки с напуском на стены не менее 15 сантиметров. Все стыки соединяются малярным скотчем.
2. По периметру помещения вдоль стен фиксируется демпферная лента. По высоте изделие должно превышать уровень бетонной стяжки.
3. Сверху вся поверхность пола укрывается утеплителем. Для этих целей оптимально подойдет пеноплекс, который обладает высокими теплоизоляционными качествами.
4. После утеплителя распределяется по площади пола фольгированный слой. На нем необходимо сделать разметки укладки трубопровода.
5. Все защитные пласты накрываются армирующей сеткой, которая будет основой для фиксации водяного контура. Металлические детали соединяются в одно целое с помощью проволоки.
6. Уложенные по намеченной схеме трубы фиксируются к армирующему слою специальными хомутами.  Укладывать контур следует с отступом от стен в 20 сантиметров. Расположение трубопровода может быть спиральным, в виде змейки или комбинированным. Последний вариант используется чаще всего. При этом нужно соблюдать расстояние между трубами 15 сантиметров. Ближе к стенам шаг можно оставить шаг в 10 сантиметров.

Начало укладки контура необходимо начинать с подключения к распределяющему коллектору. Второй конец водяной системы подсоединяется в конце монтажа. Перед заливкой пола оборудование тестируется. При пробном подключении делается проверка на герметичность конструкции.

После произведенных испытаний выполняется бетонная стяжка. Над трубами слой раствора не должен превышать 5 сантиметров. Полное затвердение бетона наступает только через четыре недели.  До этого времени запускать водяную систему обогрева нельзя.

Проектирование

Особенно выгодным и оптимальным решением считается монтаж водяного контура в коттеджах, имеющих газовые котлы. Данная конструкция менее затратная в плане затрат энергоресурсов и проста в эксплуатации, в результате чего является наиболее эффективной.

Поэтому, прежде чем начать монтаж водяного отопления в каркасном доме или на даче, первым делом нужно подготовить проект. При составлении проекта, следует продумать вид материала, который будет укладываться в «пирог» и толщину каждого слоя.

Кроме того, требуется изготовить план размещения труб. Изобразить схему можно на обычном листке в клеточку, где каждая клетка будет шагом укладки контура.

Шаг зависит от климатических особенностей региона. В местах с умеренными климатическими условиями:

• при хорошей теплоизоляции в доме — шаг 20 см;
• при отсутствии качественного утепления стен из кирпича, бетона или дерева — 10 см;
• в больших помещения, при наличии тёплых и холодных стен — шаг делается различный, у тёплых стен — он больше, у холодных — меньше.

Выбор теплоизоляции и крепежей для водяного теплого пола

Для того чтобы тепло не уходило вниз – на основание укладывается слой плотного пенопласта. Плотность утеплителя выбирается не менее 25, а лучше – 35 кг/куб.м. Более легкий пенополистерол просто сомнется под весом бетонного пласта.

Утеплитель и теплоотражатель

Оптимальная толщина утеплителя – 5 см. При укладке на грунт или при необходимости повышенной защиты от холода, когда уровнем ниже находится не отапливаемое помещение, толщину теплоизоляции можно довести до 10 см. Чтобы уменьшить тепловые потери – рекомендуется поверх утеплителя настелить теплоотражающий экран из металлизированной пленки. Это может быть:

• Пенофол (металлизированный вспененный полиэтилен);
• Отражающий поролоновый экран, приклеиваемый за радиаторами;
• Обычная алюминиевая пищевая фольга.

Металлизированный слой быстро уничтожается от агрессивного действия бетона, поэтому сам экран тоже нуждается в защите. Такой защитой служит полиэтиленовая пленка, которую используют для парников и в тепличном хозяйстве. Толщина пленки должна быть 75-100 мкм.

Кроме того, она обеспечивает нужную влажность для созревающей бетонной стяжки на протяжении всего периода ее застывания. Куски пленки нужно укладывать внахлест, а место соединения герметично проклеивать скотчем.

Крепежные соединения для труб водяного отопления

На теплоизоляцию устанавливают крепеж для трубы. Его назначение – закрепить соседние ветки трубы и расположить ее по территории пола в строгом соответствии с предварительным планом. Крепеж удерживает трубу, пока бетонная стяжка не приобретет нужную степень твердости. Использование крепежа облегчает монтаж пола и гарантирует правильное размещение трубы в толще бетонной подушки.

Крепежом могут быть специальные металлические планки, металлическая сварная сетка, пластиковые скобы, которые пришпиливают трубу к пенопластовому основанию.

1. Металлические планки используются при увеличенной толщине бетонной подушки. Они немного поднимают трубу относительно теплоизолятора, благодаря чему она оказывается ближе к верхней поверхности бетонной подушки. Труба просто защелкивается в фигурные выемки планок.
2. Металлическая сетка не только крепит трубу, но и армирует слой бетонной подушки. Труба привязывается к сетке кусочками проволоки или пластиковыми хомутами. Расход крепежа составляет 2 шт. на погонный метр. В местах закруглений можно использовать дополнительный крепеж.
3. Пластиковые скобы устанавливаются вручную. Они пришпиливают трубу к пенополистеролу по мере ее укладки. Полупромышленные теплые полы своими руками делаются с помощью особого степлера. Но его приобретение оправдано только при интенсивном профессиональном использовании.

В последние годы производители систем теплых полов стали предлагать еще одно очень удобное решение. Речь идет о специальных листах плотного пенополистерола с профилированной поверхностью. Обычно поверхность таких листов представляет собой пересечения канавок или ряды выступающих элементов, между которыми легко укладываются трубы подогрева.

Поверхность листов гладкая, эструдированная, все поры закрыты и дополнительной гидроизолирующей пленки для нее не требуется. Имея особый терморезак, канавки в пенополистероле можно нарезать и самостоятельно. Но для проведения этой работы нужен хотя бы минимальный опыт.

Важно!

Металлопластиковая труба поставляется в бухтах. При укладке бухта раскатывается по траектории размещения трубы. Нельзя вытягивать трубу из лежащей бухты, поскольку это вызовет ее скручивание и может привести к расслоению внутренних слоев.

Достоинства и недостатки схем

Монтажные схемы водяных теплых полов в частном доме по сравнению с другими вариантами отопления имеют следующие преимущества:

• В домах с большой площадью помогают снизить затраты на электроэнергию.
• Обеспечивают равномерный прогрев помещения.
• Устройство отличается повышенной безопасностью, так как отсутствует риск ожога или получения травм.
• Трубы не портят интерьер комнаты.
• Теплый пол замечательно сочетается с многими отделочными материалами.
• Обладает возможностью разных вариантов подключения.

Монтаж теплых полов в коттеджах становится все более популярным К недостаткам можно отнести большое количество времени на монтаж системы. Если появятся протечки, то придется снимать большую часть напольного покрытия, включая стяжку.

Правила установки коллектора для теплого пола

Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы — трубопровод, распределительный узел и котёл.

Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место — середина комнаты, у самой поверхности напольного покрытия.

Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.

На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

• Нержавеющей стали. Самые долговечные и дорогие.
• Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
• Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Монтажные схемы теплых водяных полов в квартире

Основной или дополнительный низкотемпературный контур теплых полов от центрального отопления в многоквартирных жилых домах планируют при разработке проекта. Самостоятельно вносить изменения в радиаторную схему отопления многоквартирного жилого дома запрещено жилищным законодательством. Температура радиаторного контура выше требуемых параметров для теплых полов. Самовольное изменение направления, диаметра и длины стояка общедомового отопления приводит к разбалансировке системы и нарушению теплового режима в жилом доме.

Специализированные организации производят монтаж теплых полов от центрального отопления в квартирах при возведении здания. Принцип устройства теплых полов от центрального отопления в квартире отличает способ подключения низкотемпературных контуров. Теплоноситель поступает в трубы водяных теплых полов по отдельному, от радиаторного отопления, стояку. Горячую воду для напольного отопления готовит теплообменник, который установлен в центральном тепловом пункте, тепловом узле многоквартирного жилого дома или непосредственно в квартире потребителя.

Схема врезки теплых водяных полов в радиаторный контур центрального отопления: 1 – шаровый кран на врезке подающей линии; 2 – шаровый кран на врезке обратной линии; 3 – сетчатый фильтр; 4 – обратный клапан; 5 – трехходовой смесительный кран; 6 – перепускной клапан; 7 – циркуляционный насос; 8 – вентиль на выходе обратного коллектора; 9 – запорный вентиль на входе подающего коллектора; 10 – обратный коллектор; 11 – корпус подающего коллектора; 12 – шаровые вентили на обратке контура; 13 – шаровые вентили на подаче контура; 14 – вентиль воздушник; 15 – дренажный вентиль; 16 – радиатор

Теоретически, изменить длину труб без ущерба тепловому режиму в соседних квартирах могут последние (по ходу движения теплоносителя в стояке) потребители. Если тепло распределяется сверху, то теплый пол на первом этаже не влияет на теплообмен квартир, расположенных выше. Однако, рабочего давления подающего трубопровода при нижней постоячной разводке может быть недостаточно для циркуляции в напольном контуре верхнего этажа.

При отсутствии первоначальных проектных данных на устройство напольного отопления в многоквартирном доме, подключение дополнительного контура согласовывают с поставщиком тепловой энергии и управляющей компанией. Ресурсоснабжающие организации выдают разрешение на устройство теплых полуавтономных полов, при достаточном запасе мощности существующей отопительной системы.

Комбинированное отопление в квартире с использованием радиаторов и водяного теплого пола

Жилищно-эксплуатационные компании предъявляют обязательное условие к расчетной нагрузке оснований теплых полов, которое не должно превышать допустимую нагрузку на межэтажные перекрытия в данном конкретном случае.

Традиционно, согласование предусматривает установку теплообменника на радиаторный или стояк горячего водоснабжения в квартире. При этом требуется монтаж циркуляционного насоса, расширительного бака, группы безопасности, вентиля для удаления воздуха, двухходового крана, регулировочных вентилей и теплового счетчика.

Полуавтономная схема подключения теплых водяных полов в квартире: 1 – шаровый кран на врезке в подающий стояк; 2 – шаровый кран на байпасе в обратный стояк; 3 – сетчатый фильтр; 4 – обратный клапан; 5 – двухходовой кран (термодатчик с сервоприводом); 6 – перепускной клапан; 7 – циркуляционный насос; 8 – вентиль на выходе обратного коллектора; 9 – запорный вентиль на входе подающего коллектора; 10 – обратный коллектор; 11 – корпус подающего коллектора; 12 – шаровые вентили на обратке контура; 13 – шаровые вентили на подаче контура; 14 – вентиль воздушник; 15 – дренажный вентиль; 16 – теплообменник; 17 – группа безопасности; 18 – термометр; 19 – регулировочные вентили; 20 – байпас между подающим и обратным коллектором; 21 – расширительный бак мембранного типа

Для нескольких напольных контуров используют готовый коллекторный узел, совместимый с любой схемой укладки пола. На каждом входе и выходе с гребенки коллектора должен быть установлен запорный вентиль или термостат. Запорная арматура дает возможность отключить отдельный контур, не нарушая общей работы напольного отопления.

Особое внимание уделяют выбору основания теплых полов в домах старой постройки. Поперечный размер цементной стяжки зависит от степени утепления плиты перекрытия

Толщина «пирога» теплых полов над холодным подвалом достигает 0,15 м, что существенно скрадывает общую высоту помещения и увеличивает вес конструкции.

Устройство водяного теплого пола своими руками
