Подготовительный этап
Пенополистирол ПСБ-С
Для начала следует рассчитать, сколько плит утеплителя понадобится для фундамента. Размеры стандартной плиты пенополистирола – 600х1200 мм, толщина от 20 до 100 мм. Для фундамента жилого здания обычно используют плиты толщиной 50 мм, укладывая их в два слоя. Чтобы узнать, сколько плит понадобится, общую длину фундамента умножают на его высоту и делят на 0,72 – площадь одного листа пенополистирола.
Например, если утепляется фундамент высотой 2 м в доме 10х8 м, площадь теплоизоляции равняется 72 квадратам. Поделив ее на 0,72, получаем количество листов – 100 штук. Поскольку утепление будет выполняться в два слоя, необходимо покупать 200 плит толщиной 50 мм.
Это, правда, очень усредненный расчет, основанный на том, что толщина утепления будет именно 100 мм. Но эта величина может быть и больше — все зависит и от климатических условий региона, и от материала фундамента, и от типа утеплителя.
Существует специальная система система расчета толщины, для которой требуется знать показатель R — это постоянная величина требуемого сопротивления теплопередаче, установленная СНиП для каждого региона. Ее можно уточнить в местном отделе архитектуры, или же взять из предлагаемой таблицы:
| Город (регион) | R — необходимое сопротивление теплопередаче м2×°К/Вт |
| Москва | 3.28 |
| Краснодар | 2.44 |
| Сочи | 1.79 |
| Ростов-на-Дону | 2.75 |
| Санкт-Петербург | 3.23 |
| Красноярск | 4.84 |
| Воронеж | 3.12 |
| Якутск | 5.28 |
| Иркутск | 4.05 |
| Волгоград | 2.91 |
| Астрахань | 2.76 |
| Екатеринбург | 3.65 |
| Нижний Новгород | 3.36 |
| Владивосток | 3.25 |
| Магадан | 4.33 |
| Челябинск | 3.64 |
| Тверь | 3.31 |
| Новосибирск | 3.93 |
| Самара | 3.33 |
| Пермь | 3.64 |
| Уфа | 3.48 |
| Казань | 3.45 |
| Омск | 3.82 |
Калькулятор расчета толщины утепления фундамента
Чтобы не утруждать читателя формулами расчета, ниже размещен специальный калькулятор, который позволит быстро и точно найти требуемую толщину термоизоляции. Полученный результат округляют в большую сторону, приводя к стандартной толщине панелей выбранного утеплителя:
Помимо пенополистирола понадобится:
- мастика или рубероид;
- гравий;
- клей;
- дюбели-грибки;
- шпатлевка или монтажная пена;
- уровень;
- зубчатый шпатель;
- цементный раствор;
- песок;
- армирующая сетка;
- валик.
Когда все материалы заготовлены, по периметру фундамента выкапывают траншею. Копать нужно до уровня промерзания, то есть на глубину 1,5-2 м. Чтобы в траншее удобно было работать, ее ширина должна равняться 0,8-1 м. Разумеется, выемка грунта производится исключительно вручную, поскольку техника может повредить фундамент. Стенки основания нужно тщательно очистить от земли, неровности и трещины заделать раствором.
Устройство фундаментов мелкого заложения
Монолитный мелкозагубленный фундамент, построенный для бани, и его плита мелкого заложения, не подвержены не линейной не касательной деформации, которая может быть спровоцирована из-за вспучивания грунта.
Потому, представленная конструкция популярна не только среди тех, кто имеет собственную баню, но и у тех владельцев участков, которым был подан хороший пример использования представленной конструкции.
Такая конструкция, созданная своими руками на глинистой почве, на подготовленном месте для бани, должна быть изготовлена в соответствии со всем требованиями СНиПа.
Такой утепленный фундамент для бани, который установлен на глинистой почве, в соответствии со СНиПом, должен быть снабжен монолитным каркасом.
Особенности фундамента
Что такое монолитная фундаментная плита? В общем случае, это мелкозаглубленный фундамент в форме бетонного монолита, покрывающего всю площадь под строением. Важным условием возведения данной конструкции является наличие подушки, которая служит демферным слоем между фундаментом и грунтом, а также исполняет дренажную роль.
Типовая схема монолитного плиточного фундамента предусматривает многослойную конструкцию. Поверх песчано-гравийной (щебневой) подушки поочередно укладывается:
- геотекстиль;
- бетонная подготовка;
- гидроизоляция;
- утеплитель.
Только после этого производится заливка бетоном. Надежность основания обеспечивается толщиной слоев: подушка – не менее 30 см, бетонная плита – 40 см и более.
Главная особенность монолитной плиты – большая площадь опоры, что позволяет равномерно распределить нагрузку на грунт и снизить удельное давление до 100 г/см² при небольшом загрублении фундамента. Именно эта способность и определяет область применения данного основания.
Несмотря на высокую материалоемкость, оно становится незаменимым при строительстве дома на нестабильных грунтах, при чрезмерно большой глубине промерзания почвы и близком расположении грунтовых вод.
В частности, такой нормативно-рекомендательный документ, как СП 50-101-2004, указывает на необходимость использования малозаглубленного или вообще незаглубленного плиточного фундамента при избыточной пучинистости грунта и излишней чувствительности сооружений к деформациям.
К таким сооружениям можно отнести кирпичные и пеноблочные стены, для которых опасны деформации уже в пределах 2-3 мм. Документ при этом рекомендует, в качестве обязательного элемента, обустройство подушки из материалов, не подверженных вспучиванию.
Технология утепления фундаментной плиты
При устройстве утепления фундаментной плиты используется горизонтальное и вертикальное утепление, при котором слой утеплителя прокладывается под плитным основанием или по боковым стенкам фундаментной конструкции. В качестве изоляционного материала чаще всего используется пенополистирол или пенопласт. Посмотрите видео, как утеплить фундаментную плиту пенополистиролом.
Утеплитель прокладывается во время монтажа фундамента по следующей технологии выполнения утепления (рассмотрим вариант утепления фундамента пенополистиролом):
- Для начала на участке застройки размечается место устройства фундамента под здание.
- Верхний слой материкового грунта необходимо снять на глубину закладки фундаментной плиты, низ выемки должен быть максимально ровным.
- Подготовленный участок засыпается крупным песком, который требуется утрамбовать с помощью вибротрамбовок. По слою песка заливают небольшой слой бетона, для чего выставляют временную опалубку.
- После затвердения бетонной стяжки, выкладывают утеплитель из пенополистирольных плит, следя за тем, чтобы монтажные пазы максимально совпадали. Нельзя допускать возникновения больших зазоров между плитами утеплителя.
- Поверх уложенных плит полистирола укладывается слой полиэтиленовой пленки, которая склеивается при помощи специального скотча.
- Возводится строительная опалубка под заливку плитного основания, в которую монтируется пространственный каркас из арматуры диаметром от 10 мм. Бетон заливается с угла плитного фундамента, равномерно разравнивается и уплотняется с помощью вибратора.
- Фундаментная плита набирает прочность около 28 суток, опалубку можно демонтировать через две недели после заливки конструкции – к этому моменту фундамент набирает до 70% прочности.
- Боковые стенки фундаментной плиты дополнительно утепляются плитами из пенополистирола.
Утепленная монолитная плита прослужит долгие годы без разрушений конструкций от воздействия неблагоприятных факторов.
голоса
Рейтинг статьи
Характеристики пенополистирола
Средний срок эксплуатации пенополистирола равен 30-ти годам. При условии обслуживания дом будет стоять вечно. Следующие факторы негативно сказываются на сроке:
- фронтальная поверхность, на которую будет клеиться материал, не выровнена, имеются воздушные прослойки, пробки;
- ППС плиты изготовлены не по технологии, не имеют должной защиты от негативного воздействия ультрафиолета;
- перед установкой материал лежал на открытом пространстве и на него воздействовали погодные условия.
Утеплители, независимо от названия и маркировки, имеют повышенный уровень воспламенения. Относятся к третьему и четвёртому классу. В настоящее время большинство производителей добавляют в состав такой химический реагент, как антипирин. Главная особенность – затухание при воспламенении. К стандартной маркировке добавляется марка «С».
- Обильное выделение дыма при горении, в процессе которого в атмосферу выпадают цианиды и бромоводород;
- минимальный показатель поглощения воды;
- повышенная прочность на изгиб;
- утепляющая функция — минимальный показатель теплоотдачи;
- взаимодействие с нефтепродуктами.
Нейтральное взаимодействие с битумом, цементом, гипсом, известью, асфальтом.
Утепление фундамента несложный проект. Достаточно иметь строительную площадку с подъездом для техники. В противном случае нужно самостоятельно готовить бетонную смесь с обязательным учётом пропорций и соотношения. Может быть изначальный этап покажется затратным, но эти затраты себя окупят в полном объёме в течение первого года. Стоит ли утеплять фундаментную плиту пенополистирольными листами, однозначно да.
Монолитное плитное основание фундамента прекрасно зарекомендовало себя при эксплуатации в слабых и пучинистых грунтах. Ежегодное промерзание грунтов в зимний период приводит к неравномерному поднятию и осадке плитного основания, что способствует возникновению механических деформаций, способных вызвать разрушение самой плиты и построенного на ней здания.
Надёжно изолировать фундаментную плиту от зоны морозного пучения, контактов с почвенной влагой и предотвращения промерзания, способен слой горизонтального утепления.
Видео описание
С особенностями технологии утепления пенополистиролом можно познакомиться в видео:
Утепление напыляемым пенополиуретаном
Среди всех полимерных утеплителей напыляемый ППУ самый дорогой вид. Его преимущество в том, что у теплоизоляционного слоя нет швов, а вспененный полиуретан имеет очень хорошую адгезию со всеми видами строительных материалов.
Нанесение ППУ на очищенную от грязи поверхность проходит очень быстро. Есть два вида материалов: двухкомпонентный и однокомпонентный.
В первом случае необходимо профессиональное оборудование, работа которого заключается в подаче под давлением в рабочую головку обоих составляющих, где происходит их смешивание и вспенивание.
Однокомпонентный ППУ выпускают в литровых аэрозольных баллонах, и правильно обращаться с ними может даже неподготовленный новичок. Но такая технология хороша для небольшого фронта работ, или когда надо нанести небольшой слой толщиной до 2 см.

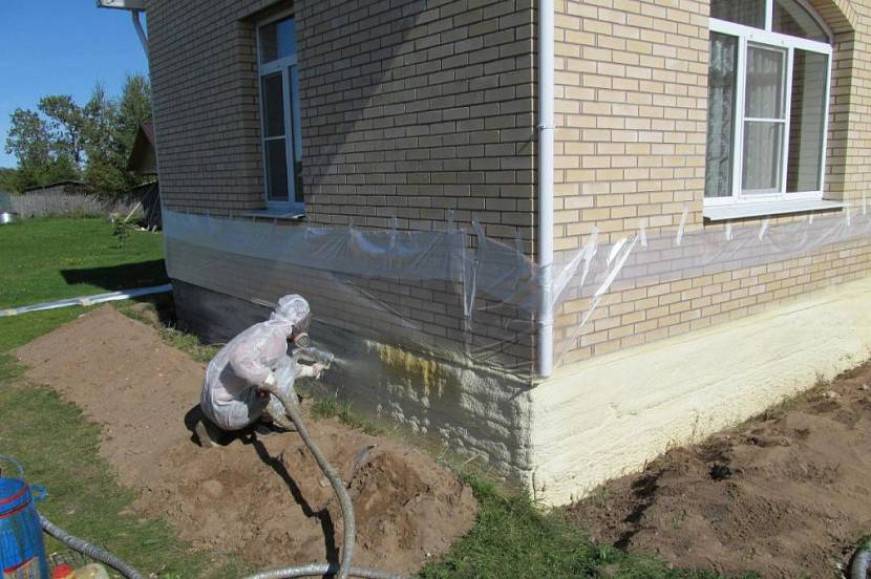

Напыление ППУ проходит аналогично окрашиванию краскопультом, поэтому облицовку дома лучше закрытьИсточник
Если грунты сухие, уровень верховодки низкий и проведены грамотные дренажные работы, то гидроизоляцию фундамента и цоколя можно не проводить — швов нет, а водопоглощение застывшей пены из полиуретана маленькое (не более 2 %). При отделке цоколя штукатуркой армирование не надо — нет стыков, как у плит пенопласта, а, значит, нет предпосылок для возникновения трещин.
Помимо цены у ППУ есть еще один небольшой недостаток, который является следствием его достоинства — хорошая адгезия. При проведении работ по утеплению цоколя необходимо защищать стены, которые уже имеют финишную отделку (или не требуют ее) — это проще, чем счищать застывшую пену.
Утепление керамзитом
В последнее время для утепления фундамента этот насыпной материал используется редко. Ограничивают его применение два фактора: довольно высокие, по сравнению с полимерными утеплителями, водопоглощение и теплопроводность.

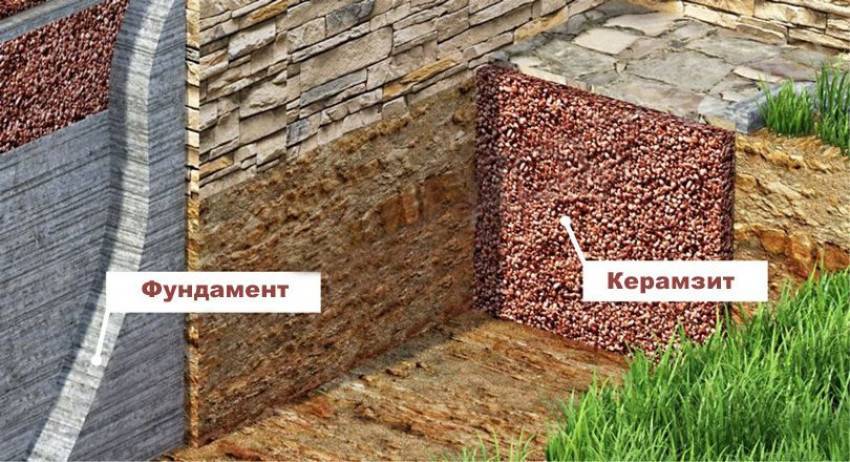

Толщина насыпной теплоизоляции может достигать 60 смИсточник
Первый показатель лежит в пределах 8-20 % от объема. Причем такое водопоглощение характерно для «свежего» керамзита — со временем он становится еще выше. Для сравнения, у обычного пенопласта он не больше 4 %. Поэтому необходима гидроизоляция и фундамента, и всего слоя утеплителя.
Обеспечить полную «герметичность» керамзиту невозможно, а сохнуть под землей, укутанный пленкой, он будет долго — его применение не рекомендовано в условиях высокого сезонного подъема грунтовых вод.
Теплопроводность также не соответствует современным требованиям по тепловой защите зданий — 0,07–0,18 (Вт/м*°C) против 0,02–0,04 у ППУ, –0,04 у ППС/ЭППС. Поэтому рекомендованная толщина насыпной теплоизоляции для наших средних широт лежит в пределах 40–60 см.
Схема утепления выглядит так:
роют траншею расчетной ширины (или расчищают пазуху котлована) до пятки фундамента;
укладывают гидроизоляционную пленку по всей площади траншеи — фундамент-дно-стенка;
засыпают и выравнивают керамзит;
накрывают пленкой сверху;
насыпают слой песка;
делают отмостку.

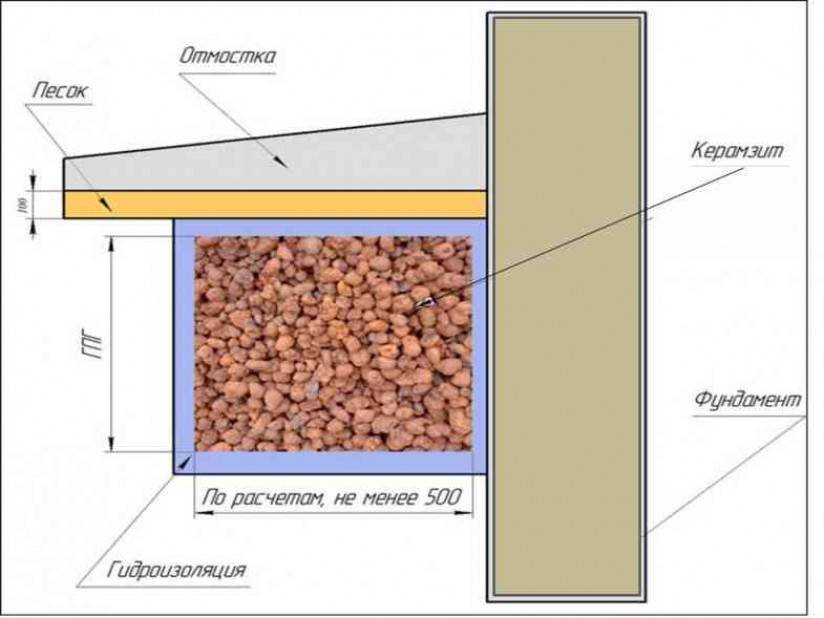

Типовая схема утепления фундамента керамзитомИсточник
Можно ли провести все работы самостоятельно?
Устройство теплоизоляции основания дома обычно происходит на стадии закладки. Но иногда случается, что утепление было сделано неграмотно или оказалось недостаточным. Как правило, такое происходит при изготовлении ленточного фундамента.
Чтобы поправить ситуацию, придётся выполнить следующие мероприятия:
- Откопать основание дома на всю глубину (это будет 50-60 см).
- Расширить канаву на 30-50 см.
- Очистить и высушить поверхность.
- Если предполагается использование пенопласта и его аналогов, надо будет удалить битумную гидроизоляцию, а так же масляные пятна (пенопласт от контакта с ними разрушается).
- Если в качестве утеплителя выбрана минеральная вата, дополнительная очистка не требуется.
- На просушенную поверхность нанести гидроизоляцию – рулонную или с применением полимерных мастик.
- На слой гидроизоляции нанести специальный клей, наложить пенопластовые плиты.
- Ещё раз обработать клеем полученную поверхность и наложить сверху арматурную сетку для защиты от грызунов.
- После высыхания клея подземную часть засыпать грунтом, наружную закрыть облицовочным материалом.
- Для минеральной ваты потребуется соорудить каркас из металлического профиля, уложить материал и закрыть его гидрозащитной плёнкой, возвести стенку из кирпича, засыпать грунтом подземную часть.
Как заложить коммуникации
Чтобы проложить трубопроводы систем жизнеобеспечения внутрь коттеджа, необходимо изготовить ввод на определенном уровне, согласно нормативам СП 31.13330 и СП 32.13330. Следует учесть конструкционные особенности фундаментов для обеспечения максимально возможной ремонтопригодности инженерных систем.
Требования СП 31.13330 (водоснабжение)
Гильзы закладываются в фундамент при монтаже опалубки, не рекомендуется изготовление отверстий после набора прочности бетонной конструкцией ударным способом. При проектировании узлов прохождения водопровода сквозь фундаментную плиту или ленту необходимо учесть:
- минимально допустимый диаметр трубы (гильзы) коммуникации составляет 50 мм;
- для восприятия линейных расширений при перепадах сезонной температуры следует использовать компенсаторы;
- глубина заложения должна превышать на 0,5 м отметку промерзания грунта, либо используются полистирольные скорлупы или греющие кабели для обогрева труб;
- необходимо учесть нагрузки на почву от трафика транспорта;
- отверстие ввода в несущих конструкциях должно быть больше диаметра трубы на 0,2 мм минимум, герметичность обеспечивается сальником при высоком УГВ или эластичными материалами в сухих почвах.
Герметизация ввода коммуникаций при высоком УГВ.
В плавающие плиты водопровод можно завести только вертикально. В подполье, подвальный этаж заглубленного ленточного фундамента трубы заходят горизонтально. При использовании МЗЛФ или НЗЛФ магистраль проходит под лентой, поднимается внутри вертикально и проходит сквозь перекрытие или пол по грунту.
Нормативы СП 32.13330 (канализация)
Схема подвода канализации под фундаментом
Прокладка канализационной трубы через ограждающие конструкции коттеджа должна удовлетворять следующим требованиям:
- глубина минимальная 0,7 м от отмостки во избежание механических повреждений от трафика машин, людей, культивации почвы;
- утепление греющим кабелем, скорлупами из пенополистирола при заложении выше отметки промерзания;
- вывод должен отстоять от водопровода на 1,5 – 5 м при диаметре канализации до 20 см, больше этого размера, соответственно;
- уклон гильзы или отверстия в ленте 4 – 7 градусов для обеспечения самотека.
Заглубленный ленточный фундамент
При монтаже опалубки ленточного фундамента глубокого залегания гильзы для коммуникаций закладывают с учетом вышеприведенных требований:
Определение типа фундамента
Исходя из состава грунта, его сопротивлению нагрузкам, общие рекомендации выглядят так.
- На текучих и текуче-пластичных грунтах (супеси, суглинки, глины стекают по наклонной поверхности, не раскатываются в жгут, прилипают) с показателем пластичности JL от 0,75 до 1, 0 и более: плитная основа.
- Туго-пластичные и твёрдые грунты (супеси, суглинки, глины рассыпаются при ударе или с трудом разминаются). JL 0 — 0,5: ленточный, ;
- На песчаных грунтах – винтовые сваи.
- На торфяном грунте толщиной более 3 м – забивные или винтовые сваи.
Там где грунт отсутствует и скальные, крупнообломочные породы, выходят на поверхность, они сами могут служить фундаментом.
Инженерно-геологические изыскания требуют финансовых затрат, конкретно для бани их проводят нечасто. Пользуются результатами исследований своего, соседних участков. Если имеется газопровод – отчёт по изысканиям есть у эксплуатантов.
Перед выбором проводится предварительный расчёт. Основные величины, которые используются: глубина фундамента под баню и нагрузка.
Глубина заложения
Сезонное промерзание грунта – основной показатель, который надо учитывать. Зависимость его от уровня грунтовых вод и снегового покрова нормируется СНИП 23-01-99 (Строительная климатология). Уже затем рассматривается нагрузка, глубина фундамента примыкающего строения, залегание инженерных коммуникаций.
| Глубина сезонного промерзания грунта, в см | |
| Омск, Новосибирск | 220 |
| Тобольск, Петропавловск | 210 |
| Курган, Кусентай | 200 |
| Свердловск, Челябинск, Пермь | 190 |
| Сыктывкар, Уфа, Актюбинск, Оренбург | 180 |
| Киров, Ижевск, Казань, Ульяновск | 170 |
| Самара, Уральск | 160 |
| Вологда, Кострома, Пенза, Саратов | 150 |
| Тверь, Москва | 140 |
| Петербург, Воронеж, Волгоград, Гурьев | 120 |
| Псков, Смоленск, Курск | 110 |
| Таллин, Харьков, Астрахань | 100 |
| Минск, Киев, Ростов на Дону | 90 |
| Фрунза, Алма-Ата | 80 |
| Калининград, Симферополь, Севастополь | 70 |
Карта и таблицы промерзания по городам России также помогут определить искомый показатель, причём в зависимости от типа грунта. Там, где возможно морозное пучение грунта и его осадка при оттаивании, для проектирования фундамента надо руководствоваться главой 14 СНИП Баня – строение с нерегулярным отоплением. Это также надо учесть при расчётах: малозаглубленный тип с утеплёнными цоколем и отмосткой не спасёт при пучении.
Нагрузки
Сборная нагрузка складывается из веса основы, строения и его содержимого.
- Вес монолитного ленточного фундамента равен объёму железобетона, умноженному на его плотность: 2500 кг/м3.
- Вес стен, перегородок, цоколя, печи, перекрытия, кровли, фронтонов. Определяется аналогично.
- Временные нагрузки: люди, вода, снег на кровле. В районах с сильными ветрами следует добавить и этот показатель.
Полученную величину делят на площадь основания фундамента. Это и есть R – рассчитанное сопротивление 1,55 (условно) кгс/см2, 15,5 тс/м2, 155 кН/м2, 155 кПа. Его умножают на коэффициент надёжности – 1,3.
Материалы для утепления
В таблице представлены материалы, используемые для утепления фундаментной плиты и их характеристики:
| № | Теплоизоляционный материал | Характеристики |
| 1 | Пенопласт | Состоит из ячеек, заполненных воздухом. Выпускается в виде листов, имеет недостаточную плотность, поэтому его поверхность нуждается в дополнительной защите. |
| 2 | Экструдированный пенополистирол | Способен выдерживать значительные нагрузки на сжатие, не изменяя при этом свои размеры и структуру. Производится в виде листов прямоугольной формы с мелкими ячейками, заполненными воздухом. Укладывают листы в 1 или 2 слоя. Второй слой нужно разложить так, чтобы швы листов первого и второго ряда не пересекались. При монтаже предусматривают наличие отверстий для отвода влаги. |
| 3 | Пенополиуретан | Представляет собой разновидность вспененной пластмассы с множеством пор, заполненных воздушными пузырьками. Состав подготавливают непосредственно на объекте строительства. Смешивают два компонента, в результате получается плотная твердая пена, которую наносят на поверхность. Изолированная пенополиуретаном плита обладает высокими показателями по тепло- и звукоизоляции, выдерживает воздействие влаги. Относится к слабогорючим материалам, а некоторые марки являются трудносгораемыми. |
Пошаговая инструкция монтажа
Фундамент плита обустраивается своими руками достаточно трудоёмко, но чтобы облегчить процесс – представляется пошаговая инструкция. Выполняя все работы согласно данному алгоритму, можно достичь положительных результатов и получить плитный фундамент высокого качества.
Подготовка участка
Подготавливаем площадку. Убираем посторонние предметы, очищаем от травы и начинаем разбивку согласно схеме будущего строения. Приступаем к рытью котлована. Этот процесс можно провести с помощью экскаватора. Но постараться нижний слой глубиной 15-20 см снять вручную. Глубина котлована для обычного частного дома может составлять около 0,5 м. Если планируется возведения дома с цоколем, то котлован следует делать глубже.
Обустройство дренажной системы
Правильно организованная дренажная система оградит основание от подмыва
Теперь, по желанию, можно сделать дренажную систему. Для этого необходимо прорыть траншеи перпендикулярно периметру. На дно уложить геотекстиль, а сверху насыпать щебень. Затем обустраивают трубы из двухслойного полиэтилена с отверстиями.
Укладывать трубы необходимо отверстиями вверх и с определённым уклоном, который должен составлять в соотношении: 1 м трубы – 1 см уклона. Также необходимо уложить трубы с соблюдением приведённой технологии и по периметру плитного фундамента.
В этом случае размеры котлована необходимо расширить на 1-1,5 м. Укладку труб по периметру также необходимо сделать с уклоном. Начинать необходимо от середины стены фундамента к его углам. Затем трубы засыпают щебнем и покрывают геотекстилем.
Проведение работ перед заливкой
Следующий этап – это обустройство песчаной подушки. Можно сделать и песчано-гравийную подушку. Её необходимо делать для снижения воздействия влаги на монолитную плиту. Толщина подушки обычно составляет 20-25 см. Подушка тщательно утрамбовывается и проливается водой. Трамбовку необходимо делать до тех пор, пока на её поверхности не будет оставаться следов от обуви. Лучше всего подушку делать слоями. Насыпают и проливают каждых 10 см.
Теперь необходимо установить опалубку. Опалубку лучше делать съёмную. Устанавливать необходимо только по внешней стороне будущей плиты. При этом необходимо проконтролировать такие моменты: поверхность досок опалубки, примыкающих к плите, должна быть ровной, доски между собой должны быть тщательно соединены, только в этом случае опалубка поможет получить идеально ровную поверхность.
Армирование и заливка
Создание каркаса основания производится с помощью арматуры
Чтобы в песок не уходила цементная жидкость при заливке бетона, прокладываем гидроизоляционный слой. Этот процесс необходимо делать в два слоя с помощью рубероида.
Переходим к монтажу армирующего каркаса. Для этого используют специальные стальные армирующие прутья с диаметральным сечением 10 мм или 15 мм. Прутья между собой связываются проволокой. На рубероид укладываются опоры одинакового размера под нижний слой армирующего пояса.
Это необходимо для того, чтобы арматурные прутья были скрыты в бетоне. Затем с помощью вспомогательных прутьев связываем нижний слой армирующего пояса с верхним.
Приступаем к заливке бетона. Для получения действительно монолитной плиты бетон следует заливать достаточно быстро. Использовать лучше уже готовый бетон. В случае заливки бетоном, выполненным самостоятельно, необходимо помнить, что перерыв в поставке бетона не должен превышать одного часа.
Посмотрите видео, как производится армирование и заливка плиты основания.
Вот таким образом и получаем монолитную плиту. Главное для получения качественного результата – соблюдать приведённую выше пошаговую инструкцию. Также необходимо правильно провести сушку плиты. Для этого её накрывают полиэтиленом или первое время постоянно проливают водой на протяжении недели.
Технология заливки
В связи с тем, что монтаж монолитной плиты фундамента возможен на участках с подвижными грунтовыми составами, требования к нему предъявляются особые. И если вы стараетесь сэкономить на бригаде строителей и планируете выполнить все работы своими руками, в первую очередь следует внимательно изучить технологическую карту на устройство монолитного фундамента и придерживаться пошаговой инструкции на выполнение рабочих этапов, приведенной ниже.
Предварительно готовится участок под заливку железобетонного монолита. Строительная площадка очищается от мусора, готовятся подъездные пути. После этого в соответствии с планом устройства монолитного фундамента выполняется разметка основания, со всей площади удаляется растительный слой почвы.
Наступает очередь трудоемких земляных работ по устройству котлована. Учитывая тип фундаментной основы, глубина ее залегания варьируется в пределах 50 – 150 см. Дно котлована делается ровным, чтобы фундамент получился качественным и надежным.
Для определения оптимальной глубины котлована следует выполнить предварительную геологоразведку. По песчаному месту сильное заглубление не требуется, а вот на участках с сезонной подвижностью и повышенным содержанием глины монолитный узел фундамента придется заглублять. Идеальное решение – на глубину точки промерзания и ниже.
Сколько прослужит?
Заказчиков всегда волнует вопрос: насколько надёжен и долговечен «шведский» фундамент? Он надёжен и долговечен при соблюдении трёх условий: продуманного проекта, использования качественных материалов и привлечения высококвалифицированной рабочей силы для его устройства. В этом случае он прослужит много лет.
«Важное условие надёжности и долговечности УШП – наличие проекта, в который входит план с подробным расположением стен, разводкой теплого пола и точным указанием ввода и вывода коммуникаций. Проект должен учитывать различные нагрузки (от собственного веса, эксплуатационные и снеговые), грунтовые условия, особенно уровень грунтовых вод
В нём должны быть подробная спецификация с прописанными марками материалов и рекомендации по выполнению работ»
Устройство монолитного ленточного фундамента
Для того, чтобы сделать ленточно-монолитный фундамент правильно, потребуются арматурные прутья, а также бетонная смесь. Из них предстоит собрать монолитную, неразрывную конструкцию по периметру всего объекта, ровно под всеми несущими стенами.
Так, вся нагрузка от стен, перекрытий ровно передается на землю, но только в том случае, если конструкция сделана точно по технологии и без разрывов.
Схема устройства монолитного ленточного фундамента
В разрезе на схеме бетонного ленточного фундамента нужно обозначить расположение грунта, песчаной подушки, арматуры, самой ленты из бетона и ее изоляции.
