Строим угловой камин из кирпича своими руками

Какие материалы лучше использовать для кладки камина?

Для кладки камина вам понадобится 2 вида кирпича: шамотный и красный полнотелый.

Из жаростойкого шамотного кирпича необходимо будет выполнить топочную камеру, а красный кирпич пойдет на внешнюю часть конструкции.

Шамотный и красный кирпич

Кроме этого понадобится специальный кладочный раствор, который делают из речного мелкого песка и глины.

Можно, конечно, купить в строительном магазине уже готовую сухую смесь для кладки печи. Ее потом просто нужно будет развести согласно инструкции нужным количеством воды и размешать.

Другой вариант – приготовить раствор самостоятельно. Для этого понадобится песок и красная речная глина. От качества используемой глины напрямую будет зависеть качество раствора и прочность всей конструкции камина.

Именно поэтому многие опытные печники отдают предпочтение варианту самостоятельного изготовления раствора. Так вы сможете подобрать глину, которая максимально отвечает техническим нормам.

Благодаря своим уникальным свойствам, мягкая и пластичная красная глина при нагревании превращается в прочный камень. Одним из главных показателей качества глины является процент ее жирности. Если взять «тощую» глину, то при нагревании, она может растрескаться.

Густой раствор

После обжига хорошая жирная она обретает прочность кирпича и может вынести очень высокую температуру. Однако чтобы она действительно была прочной и надежно скрепила кладку, необходимо соблюсти правильную пропорцию всех ингредиентов.

Для прочности можно добавить в кладочный раствор портландцемент марки М300.

В зависимости от качества и жирности глины, раствор делается «на глаз», то есть не существует идеальных пропорций.

Здесь нужно будет ориентироваться на внешний вид и то, как она набирается на мастерок.

Раствор должен быть средней густоты

Раствор должен иметь консистенцию густой домашней сметаны, не капать с мастерка. Он должен быть однородным, без крупинок. Следует тщательно вымесить раствор.

Основные принципы строительства камина

Для каминной кладки можно использовать различные порядовки, однако любой вариант имеет общие принципы:

Угловой камин

• первый ряд кирпича следует устанавливать на ребро, а следующие ряды – плашмя;
• первые два ряда являются основанием;
• следует использовать кирпич без надломов, трещин, скол и других повреждений;
• если для строительства используется красный кирпич, его нужно предварительно замочить в воде, чтобы он не впитал влагу из раствора;
• огнеупорный кирпич перед строительством замачивать не нужно, достаточно очистить от загрязнения и протереть влажной тряпкой;
• толщина шва при строительстве не должна быть выше 5 мм;
• если между швами появились излишки смеси, ее нужно удалить до застывания;
• необходимо наносить умеренное количество смеси, чтобы она гарантировала надежное сцепления, и не выходила за границы кирпича;
• при строительстве следует использовать однородный раствор без комков;
• раствор нельзя использовать для обмазывания камина внутри;
• оптимальное время для строительства – лето или другой теплый период;
• начинать кладку следует с углов, чтобы она получилась ровной и аккуратной;
• дно топки должно находиться на расстоянии минимум трех кирпичей от пола.

Для строительства необходимо выбрать оптимальную схему, закупить качественные материалы и приготовить огнеупорный раствор

Стоит уделить внимание и внешней отделки изделия. Ведь камин станет местом, около которого будут собираться все члены семьи

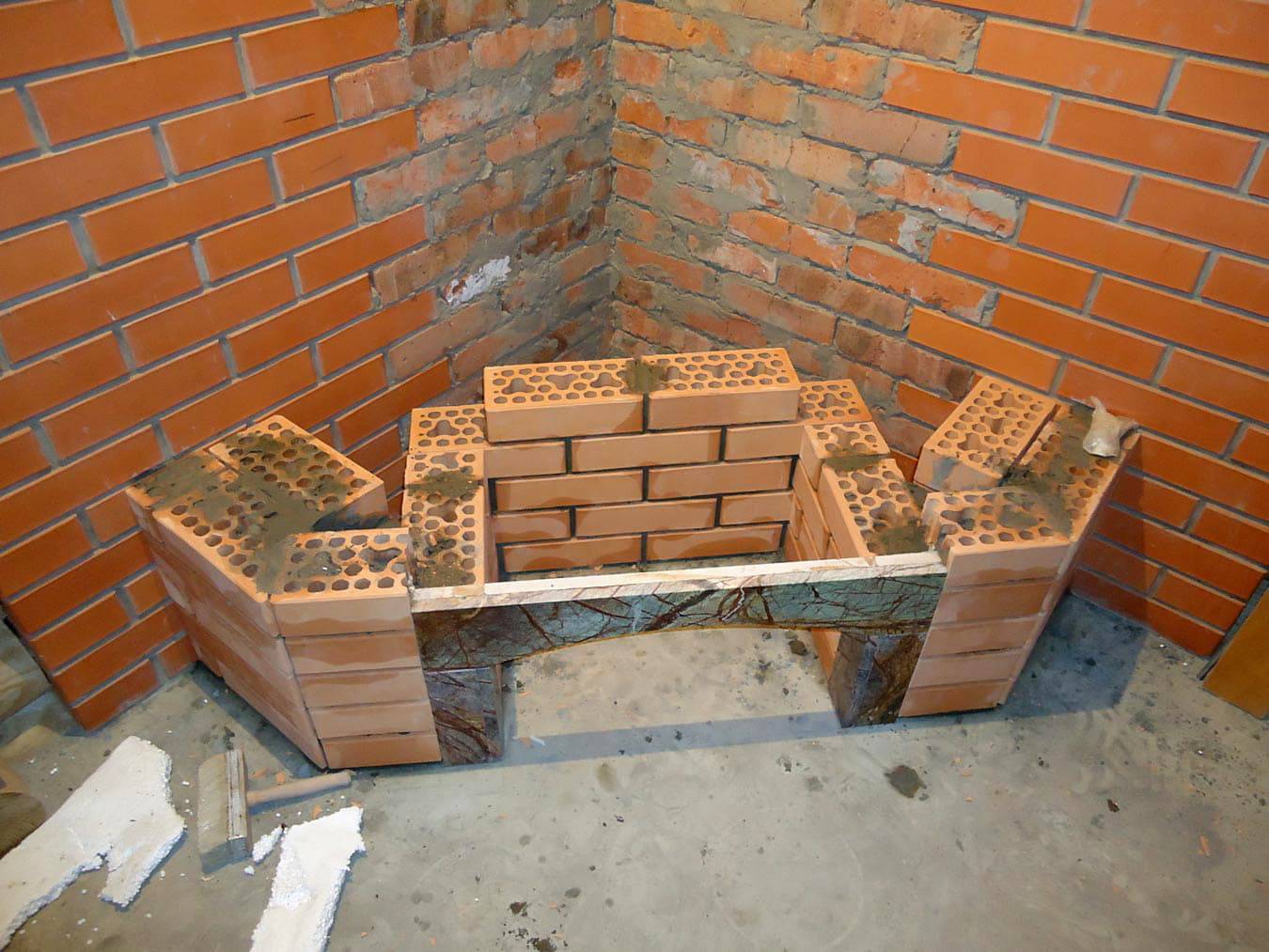

Создание основания для углового камина

Угловой камин из кирпича должен возводиться на независимый фундамент, поскольку выстроить конструкцию весом от 600 кг на поверхности пола неприемлемо. По этой причине удобнее всего заложить основание для будущего камина сразу же при строительстве жилища.

Понадобится рытье котлована до уровня главного фундамента (600 мм для одноэтажного дома и 800 мм для двухэтажного). На ровное дно углубления требуется насыпать песчаную прослойку толщиной не менее 30 мм. На песок укладываются крупные камни и щебень, затем все заливается цементным раствором. Ниже представлен пошаговый алгоритм закладывания фундамента для камина:

• углубление под основание уходит в пол на 600 мм, его ширина – на 150 мм больше предполагаемой ширины камина;
• на дно получившейся ямы засыпается щебень, который тщательно трамбуют и выравнивают по уровню;
• строительство фундамента начинается с подготовки опалубка из досок, обработанных смолой и для прочности покрытых рубероидом;
• высота коробчатой конструкции равна высоте фундамента;
• опалубку следует залить цементно-песочной смесью в пропорции 1:3;
• верхний слой требуется тщательно выровнять;
• когда все готово, его накрывают полиэтиленом и оставляют до полного высыхания на 6-7 дней в зависимости от климата и сезона.

Угловой камин своими руками из кирпича: пошаговая инструкция с фото

Угловая конфигурация камина удобна с практической точки зрения: так один отопитель способен обогреть максимальную площадь. Кроме того, габариты такой конструкции отлично вписываются даже в небольшое помещение. Возведение каминного отопителя начинают с расчета его геометрических размеров.

Сначала определяют величину проходного сечения портала, которая зависит от площади помещения, затем рассчитывают размеры топки и дымохода. Если расчет вызывает затруднение, можно воспользоваться готовыми конструкциями, фото и примерная стоимость которых есть в интернете.

Строительство начинают с возведения фундамента или укрепления существующего перекрытия. Конструкция основания должна выдерживать вес, в несколько раз превышающий проектный вес отопителя. Перед тем как приступить к кладке, желательно распечатать и изучить порядовки — условные схемы расположения каждого кирпичного ряда.

Только разобравшись со всеми нюансами, берут в руки кельму и приступают к возведению. Последовательность работ:

1. На фундаменте сооружают основание. Оно должно быть цельным и идеально выверенным, иначе последующие ряды получатся деформированными.
2. В соответствии со схемами выкладывают ряды. Для футеровки топки используют шамотный кирпич, а для боковых стенок отопителя — клинкерный.
3. Начиная с 21-го ряда формируют дымовой канал, а на 25-м устанавливают шиберную задвижку.
4. В завершение устанавливают дымоход, проводя его через перекрытие и крышу.

Наиболее простая конструкция портала — прямоугольная. Если элемент необходимо сделать другой формы, используют специальные изогнутые шаблоны, на которые укладывают кирпичи, фиксируя их раствором.

Фундамент. Чертеж, этапы строительства

• Делаем разметку на полу, строго проверяя точность углов и линий, удаляем участок пола по намеченному контуру (роем котлован) глубиной от полуметра до полутора (в зависимости от конструкции будущего сооружения и его веса). Длину и ширину котлована делаем на 30-35 сантиметров больше, чем габариты кирпичной кладки камина.
• На дно вырытой ямы укладываем ряд песка, мелкого гравия или их смесь. Производим утрамбовку и выравнивание.
• Опускаем на утрамбованный слой песка (гравия) опалубку, дополнительно обмазанную снаружи гидроизоляционным материалом (битумом и подобными). Высота опалубки не менее 15 см. Периметр опалубки = периметр камина + 15-20 см с каждой стороны. На дно опалубки стелим арматурные прутья, закрепляя их между собой при помощи сварочного аппарата (крест-накрест).
• Заливаем опалубку смесью гравия, песка и цемента (бут), а зазор между стенками опалубки и стенками котлована заполняем чистым просеянным песком.
• Расстояние между уровнем пола и верхним слоем утрамбованной и выровненной смеси цемента, песка и гравия должно составить около 5-7 см.
• На фундамент укладывают гидроизоляционный материал (рубероид), желательно в два слоя.
• После заливки фундамента выжидают 1 неделю для его усадки и полного застывания.

Правильность заливки фундамента для камина проверяют уровнем на каждом этапе.

• 1 Ряд.Сплошная кирпичная кладка (основание камина). Кирпичи разрезаются под различными углами, согласно чертежу.
• Во втором ряду оставляют пространство для монтажа металлического зольного ящика.
• 3 Ряд.Частично закладывают кирпичами зольник.
• 4 ряд.Желтым отмечено, где использовать шамотный кирпич. В этом ряду производят монтаж колосниковой решетки и начинают выкладывать топку.
• 5 ряд.Строительство портала и стенок. Если необходимо выделить портал, кирпичную кладку сдвигают вперед на несколько миллиметров.

6 – 9. В этих рядах выкладывают топливник, согласно проекту, тщательно проверяя уровнем горизонтальность строения.

10. Формирование портала с использованием кружала или временных перемычек.

11-12. Кладка стен и строительство портала. Кирпичи режут на месте, чтобы обеспечить их плотное прилегание. При резке необходимо использовать средства защиты органов зрения и дыхания от попадания строительной пыли (очки и марлевая повязка).

13-14

В этих рядах кирпич ставят наклонно, формируя стенки под углом 45-60 градусов.Важно! Нумеровать каждый ряд кирпичной кладки мелом, чтобы не ошибиться при строительстве.

15. Доведение кладки до высоты наклонных стенок (зеркала).

16-18

Снова выкладывают наклонные стенки.

19. Топку сужают, сдвигая кирпичи на несколько миллиметров.

20. Дымоход сужают во фронтальной части.

21. Производят выравнивание кладки над порталом и стенками камина.

22-23. Из кирпича строят выступ, предупреждающий: проникновение в топку сажи и холодного воздуха – печной зуб.

24. Кирпич кладут ровным рядом, на фасадной части формируют каминную полку.

25. Двадцать пятый ряд перевязывают с предшествующим. В месте, где планируется установка задвижки, с кирпича стачивают ¼ толщины.

26. Начинают кладку дымохода, устанавливают задвижку, каминную полку приводят в надлежащий вид, декорируя ее.

27. Внутри дымохода закрепляют мастикой трубу из нержавеющей стали.

28-… Строительство дымохода камина.

Важно! В том месте, где дымоход соприкасается с потолком, его обшивают фольгой или листами железа.

Последний пункт – установка металлических компонентов и отделка.

Конструктивные особенности

Основными элементами углового камина являются топливная камера и дымоход. От правильного соотношения размеров этих элементов зависит, насколько эффективным и производительным будет отопительный прибор. Основание сооружения называется каминным столом, который находится на уровне пола и опирается непосредственно на фундамент. Перед камином обустраивают предтопочную площадку. Её выкладывают огнеупорным кирпичом и укрывают керамической плиткой или металлическим листом. По нормам пожарной безопасности платформа должна выступать за пределы портала не менее чем на 30 сантиметров с каждой стороны.

Устройство углового камина — чертёж

Выше каминного стола располагается под — место, на которое укладываются дрова. Каноническая конструкция не предполагает установки колосниковой решётки, однако её нередко монтируют, чтобы увеличить производительность отопительного прибора. Кроме того, в печах с закрытой топкой нижний поддув позволяет регулировать интенсивность пламени. Благодаря этому удаётся растянуть время горения одной топливной закладки, а значит, повысить экономичность сооружения.

Под, как и топку, выкладывают огнеупорными материалами — температура в этой зоне нередко превышает 1000 °С. Часто для усиления теплоизлучающей способности заднюю стенку облицовывают листом «нержавейки» или чугунной плитой. Чтобы ещё больше усилить теплоотдачу камина, тыльную часть топки выполняют с наклоном вперёд. Это позволяет направить тепловую энергию в сторону пола.

Над топкой обустраивают дымосборник (хайло) — камеру в виде усечённой пирамиды с небольшим порожком в передней части. Этот барьер предотвращает подмешивание холодного воздуха к продуктам сгорания и служит дополнительной преградой, не допускающей попадания дыма в помещение.

На задней стенке дымосборника находится дымовой (каминный) зуб — выступ, необходимый для образования так называемого газового порога. Благодаря ему удаётся снизить скорость потока горящих газов и заставить их подольше оставаться в зоне горения. Каминный зуб задерживает в дымоходе сажу, не позволяя ей опадать в топочную камеру. По этой причине рядом с кирпичным выступом нередко устанавливают дверцу для чистки печной трубы.

В месте перехода из хайла в дымоход устанавливают задвижку, которой регулируют тягу. Ею же перекрывают путь тёплому воздуху из помещения после того, как дрова полностью прогорят.

Конструкция трубы для удаления продуктов сгорания ничем не отличается от дымоходов других дровяных печей. Чтобы обеспечить хорошую тягу трубу поднимают выше конька крыши, но не менее чем на 5 метров от пода (колосниковой решётки).

Барбекю – «заморское» название близких сердцу вещей!

История барбекю уходит далеко в колониальную эпоху, когда жители восточных стран придумали способ томления больших кусков мяса на углях. Этот способ быстро распространился по территории современной Америки и надежно закрепился среди местных жителей. А что же Россия? У нас «барбекю» был и будет всегда! Только название его – шашлык на гриле, блюда на уличной русской печи, мясо на вертеле и пр. Для удобства приготовления всех этих любимых нашими гражданами блюд и придумана печь-барбекю.

Что представляет собой кирпичная печь для уличного приготовления?

Барбекю-комплекс – это капитальное сооружение с дополнительно встроенными отсеками для дров, мойкой, разделочными поверхностями, жаровнями для мяса, плова, выпечки и пр. Фундамент – важная деталь комплекса. Под барбекю необходим добротный бетонный фундамент с арматурой глубиной 50-70 см.

Центр конструкции – мангал из шамотного кирпича с металлическим коробом, решеткой и дымоходом. Под жаровней располагают поленницу. С боков от мангала оборудуют дополнительные отделы – русскую печь, тандыр, мойку, столешницу и другие функциональные пристройки.

Где построить печь-барбекю?

Уличная печь барбекю своими руками из кирпича может разместиться в любом месте сада, беседки и летней открытой террасы при условии, если вы предусмотрите хорошую вытяжку с высокой трубой. Так дым не помешает ни вам, ни вашим соседям.

Самое выгодное место для барбекю – около кирпичной стены. Если вы выберете проект с мойкой, то целесообразно сооружать вашу жаровню вблизи канализации и водопровода.

Мы заботливо приготовили для вас иллюстрации с пошаговым строительством:

Подробный проект со всеми размерами смотрите ниже.

Расчет размеров конструкции и ее основных частей

• Определите размер конструкции. Размер камина зависит от площади и объема комнаты, которая будет отапливаться.
• Рассчитайте площадь отверстия топки. В проекте Е. Докторова она составляет 0,2 кв. м. Ширина отверстия должна на 2/3 превышать высоту. После этого следует рассчитать глубину отверстия. Соотношение между высотой и глубиной должно быть 1 к 2 или 2 к 3. Эти размеры позволят добиться хорошей отдачи тепла и избежать сильного задымления.
• Рассчитайте размеры дымового отверстия трубы. Его площадь зависит от площади щели топочной части. Последняя должна превышать размеры дымового отверстия в 8-14 раз.

Угловой камин “Аннушка”

Облицовка камина

В том случае, если внешний вид кирпича кажется неказистым или не устраивает по каким-то другим причинам, можно произвести облицовочные работы. Выбор материалов для этих целей довольно велик и зависит от вкусовых предпочтений и финансовых возможностей.

Самый простой вариант облицовки — это оштукатуривание

Важно знать: его нельзя проводить сразу после окончания кладки. Во-первых, кирпич перед кладкой смачивается, и ему нужно дать время полностью просохнуть

Во-вторых, камин подвергнется определенной усадке, и если нанести штукатурку до этого момента, она может потрескаться. Для перестраховки лучше выждать пару недель. Для финальной покраски нужно использовать исключительно жаростойкие краски.

Более продвинутым вариантом станет отделка камина плиткой. Такие работы требует наличия определенной квалификации.

При выборе плитки обязательно нужно обращать внимание на ее допустимые режимы эксплуатации. Она должна быть устойчива к высоким температурам

Кроме того, если угловой камин был возведен для дачи, которая отапливается нерегулярно (например, в зимнее время помещение пустует), плитка должна быть устойчива и к отрицательным температурам.

Угловой камин, отделанный натуральным или искусственным камнем, выглядит в интерьере как предмет роскоши. Кроме того, данный материал отлично переносит перепады температур. Поэтому и цена на него, особенно природный, довольно велика.

При облицовке с помощью камней не стоит торопиться и сразу крепить их к камину. В силу неправильной геометрии нужно тщательно сопоставлять их друг с другом, для получения наилучшего результата. Делать это лучше сначала на полу.

Готовые схемы-порядовки

1. Угловой камин из кирпича, как правило, устанавливают в небольшой гостиной или спальне, ведь он экономит пространство, при этом эффективно обогревая его. Схема кладки такого камина представлена на рисунке.Размеры камина – 1х1 метр. Внешние стенки выполнены из керамического красного кирпича (2 сотни штук), топка – из огнеупорного кирпича (1 сотня штук). Кроме того, вам понадобится глина и песок, цемент, бетон для фундамента.

2. Самая простая схема камина из кирпича для начинающих печников – настоящее спасение, ведь для установки этого очага вам потребуется совсем не много материала, при этом он способен обогреть достаточно большую комнату – до 35 квадратных метров. Габаритные размеры такого камина – 65х115 см, количество керамического кирпича – около 250 штук, шамотного кирпича понадобится около 100 штук. Также приготовьте два мешка печной глины, три-четыре мешка сухого песка, немного цемента. Еще вам понадобится трубная заслонка и стальной уголок для свода топки. Порядовка камина из кирпича «для новичков» представлена на рисунке.

3. Для большой гостиной в классическом стиле необходим солидный английский камин. Чтобы сложить такой очаг, нужен опыт работы с кирпичной кладкой и четкое следование схеме.

Необходимые материалы:

• красный керамический кирпич – 300 штук;
• шамотный кирпич – 130 штук;
• глина печная или огнеупорная кладочная смесь – пара мешков;
• песок карьерный – 4 мешка;
• цемент – 1 мешок;
• металлический уголок и стальная полоса – 3 отрезка по 1 метру;
• печная дверка для прочистки дымохода;
• печная заслонка.

Схема камина из кирпича в английском стиле и его размеры приведены на рисунке.

Схема английского кирпичного камина с прямым дымоходом — фото

Общие приемы кладки каминов очень похожи, поэтому в статье рассмотрен самый сложный вариант – английский камин из кирпича с косой вытяжкой. О том, как сложить угловой камин из кирпича, вы можете узнать из статьи об угловых каминах, а кладка простого камина для новичков не должна вызвать затруднений, если вы внимательно изучите наши рекомендации.

Требования к фундаменту камина

Устойчивость камина зависит не только от кладки, но и от надежности его основы. Фундамент для камина необходимо заливать отдельно от фундамента здания, в противном случае при сезонных сдвигах грунта возможны повреждения очага и дымохода. Если камин устанавливают у несущей стены, между ленточным фундаментом дома и основанием камин делают компенсационную подушку из песка – засыпают его между фундаментами и проливают водой.

Высота основания под камин должна быть такой, чтобы первый ряд кладки находился на уровне чистового пола. Котлован под фундамент может быть неглубоким, при этом на пучинистых грунтах обязательно выполняют песчано-гравийную подушку толщиной не менее 0,5 метров. Слой песка и гравия компенсирует сдвиги грунта и предупреждает капиллярный подъем воды из него, что обеспечивает гидроизоляцию самого фундамента и стенок камина.

Фундамент заливают из бетона М150-М300 с обязательным армированием. Опалубку делают из досок или фанеры, скрепляя щиты саморезами. Размер заливаемого фундамента должен превышатьразмеры камина с каждой из сторон на 10 см. Чертежи каминов из кирпича, как правило, содержат нужные размеры, и при заливке фундамента можно смело их использовать.

После заливки фундамента следует выдержать бетон до набора критической прочности примерно 5-7 суток, после этого можно приступать к разметке и кладке камина, предварительно уложив двойной слой дополнительной гидроизоляции – рубероида.

Необходимые материалы

Из инструментов и материалов, с помощью которых кирпичные камины своими руками укладываются в помещении, потребуется следующие:

Кирпичи. Для подстраховки специалисты советуют приобретать кирпичи с запасом. Весь расчет осуществляется поштучно, с учетом прибавления 10% к общей сумме

Это потребуется в случае образования брака, дефектов и неровностей. Важно также следить за тем, чтобы материал был не пережжен и недожжен, а также с четкими контурами. Безусловно, лучше приобретать печной кирпич, но также подойдет и шамотный.

Песок

Песчаные зерна должны быть размером от 0,2 до 1,5 мм. Весь ненужный мусор удаляется при помощи замачивания. Для этого необходимо залить песок обычной водой и оставить на некоторое время, а затем поменять воду. Данная замена делается до тех пор, пока вода не станет прозрачной.

Цементный раствор. Наиболее подходящими будут растворы марок 300 и 400.

Щебень. Потребуется при приготовлении бетонного фундамента, диаметр щебня должен быть в рамках 2 – 6 см.

Особенности кладки каминов из кирпича

Специфика печей и каминов из кирпичане позволяет использовать в качестве связующего компонента раствора цемент. Причиной этого является его низкая жаропрочность. Под воздействием высоких температур цемент разрушается. Поэтому вместо него для каминной кладки используется глина. Примерные пропорции при этом сохраняются: одна часть глины к трем частям песка.

Сами кирпичи перед началом кладки тоже нуждаются в предварительной подготовке, а именно в вымачивании. Их следует выдерживать в воде до тех пор, пока на их поверхности не перестанут появляться пузырьки воздуха. Делается это для того, чтобы кирпичи не впитывали влагу из раствора. Излишняя дегидратация раствора приводит к недостаточной прочности сцепки элементов кладки.

После того, как все подготовительные работы окончены, производится кладка камина согласно порядовке. Особого внимания заслуживает сооружение перекрытия топочного проема. Крайне не рекомендуется использовать в качестве подпорки металлические элементы, так как они в значительной мере подвергаются температурным деформациям.

Для сооружения перекрытия лучше всего использовать специальную опалубку, которая будет брать на себя нагрузку, пока раствор не затвердеет. Для арочного перекрытия, в качестве опалубки можно использовать полукруг бревна правильной формы, размещенный на брусках. В таком случае арка перекрытия кладется с краев, а замыкает ее центральный кирпич, расположенный вертикально.
