Самостоятельное обустройство системы теплого пола в теплице

Чем обогреть грунт в теплице

Судя по отзывам практиков у всех желающих сделать теплый пол в теплице выход один: водяной пол. Он самый экономичный. Вот способ организации его может быть разным. Кто-то ставит отдельный котел, который обслуживает только закопанные в грунте трубы, кто-то подает в них воду с «обратки» радиаторного отопления.

Прокладывают трубы водяного подогрева и в грунт и в поддоны. Оба варианта используются и неплохо работают. Единственное отличие — на прогрев грунта уходит больше времени, чем на прогрев почвы в поддонах. Оно и понятно: масса разная. В землю в любом случае закапывают цельные трубы без соединений и фитингов. Так протечек не будет. Количество петель теплого пола на одну грядку зависит от теплолюбивости культуры. Огурцы, например, любят теплый грунт, помидорам можно прохладнее. Чаще всего один контур (подача и обратка) теплого пола идет на одну грядку.

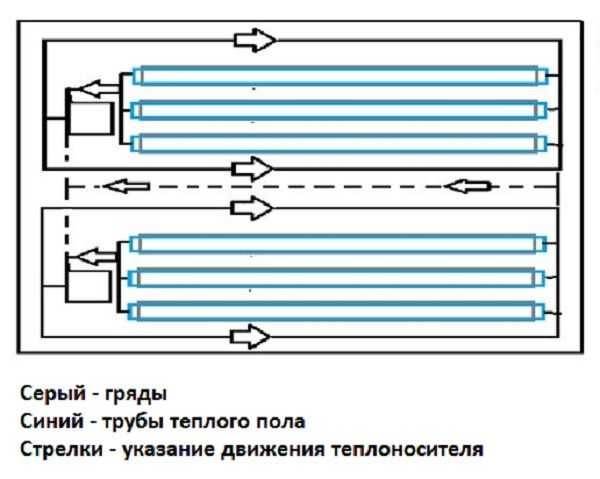

Один из вариантов подключения теплого водяного пола: сначала теплоноситель идет в регистры или радиаторы, расположенные по периметру теплицы, а затем — на контуры теплого пола. В этой схеме использованы два котла, и имеются два дополняющих друг друга контура

Для сохранения тепла желательно в самый низ расстелить «Изолон» или фольгированный материал. Тогда после выхода на рабочие температуры расход топлива на ее поддержание будет небольшим. И вообще, чем меньше тепла будет уходить, тем лучше. Потому, если планируете выращивать что-то на грунте, желательно сделать сберегающую тепло прослойку. Нужно снять грунт до определенной глубины, и засыпать (или уложить) слой какого-либо теплоизолирующего материала. Оптимально — пенополистирол достаточной толщины. На теплоизолятор уже укладывать «Изолон» или подобный материал, и потом теплый пол.

Тут в качестве теплоизолятора использован слой керамзита. Но для большей эффективности нужно было уложить еще метализированную пленку или фольгу

Глубина закладки труб зависит, во-первых, от выращиваемых культур, во-вторых, от желания владельца. Кто-то считает, что оптимально уложить на 40-50 см вглубь, а кто-то закапывает всего на 20 см. Оба варианта работают. Меняется инертность системы. При глубокой укладке требуется долго и упорно греть грунт для выхода на нормальную температуру (недели две или даже больше). Зато потом можно на ночь (или наоборот — на день) отопление полов в теплице отключать: большая тепловая инерция не позволит растениям замерзнуть. При неглубокой закладке такого вы себе позволить не сможете, но выход на нормальную температуру быстрее за 6-10 дней. В этом случае нужно тщательнее контролировать температуры: можно обжечь корневую систему, а также необходимо быть внимательным при работах в земле.

Второй вариант по экономности и эффективности: воздушный обогрев почвы. В грунт закапывают асбестовые трубы, в них при помощи вентиляторов  системы воздуховодов подают разогретый воздух. Система не очень эффективна из-за малой теплоемкости воздуха. Но можно сделать скорость потока больше, за счет вентиляторов больше мощности.

Глубина укладки труб может быть разной — от 50-70 см до 20-30 см

Чем в этом случае нагревать воздух? Одним из конвекторов. Самый эффективный из твердотопливных — «Булерьян». Вокруг него  можно сделать специальный короб, который будет собирать нагретый воздух, а из этого короба развести воздуховоды к трубам, закопанным в земле. Для корней растений такая система щадящая и комфортная.

Сделав такую камеру для сбора теплого воздуха, можно его потом «загнать» в трубы, под грядками

Электрические теплые полы в теплице ставить можно только в одном случае: если есть много денег и трехфазный трансформатор. При легальном подключении себестоимость продукции (любой) будет выше рыночной цены. Потому нет ни одного отзыва по использованию такого способа подогрева почвы в теплице. Его просто не используют.

Какой котел использовать

Тут снова два подхода:

  • Использовать металл (например, гофрированную нержавейку) с высокой теплоотдачей. В этом случае шаг укладки делают больше — тепло то хорошо передается. Но тут нужно быть осторожными: не обжечь корни растений.
  • Использовать пластиковые или металлопластиковые трубы. Их теплоотдача намного меньше, чем у металла, но для некоторых случаев это неплохо. Например, пиролизные котлы плохо работают при низкой температуре «обратки». В случае с металлопластиком или полипропиленом разница температур будет для такого агрегата более-менее комфортной. Если же уложить металл, то в котел будет доходить уже почти холодная вода, что сразу собьет температуру и может нарушить режим его работы. Если такая ситуация будет повторяться постоянно, дорогое оборудование (пиролизник) просто выйдет из строя.

При небольших температурах подачи (от 40оС и ниже) можно использовать обычные черные полиэтиленовые трубы. Но отзывы тут разные. У кого-то они работают, кто-то недоволен, потому что из-под фитингов постоянно течет. А вообще, тут ситуация такая: какие трубы в регионе из подходящих материалов продают дешевле, те и берут.


Трубы использовать можно любые — температуры будут явно небольшие. Чаще всего покупают те, которые в конкретном регионе стоят дешевле Организовать систему можно по-разному. Все зависит от объемов и потребностей. Но рациональнее сделать через стандартную гребенку для водяного пола с минимальными «наворотами». Просто с запорными кранами и воздухоотводчиком. Или смастерить подобную конструкцию самому.

Предлагаем ознакомиться: Сердце артишока

Так как в теплице важно поддерживать постоянную температуру, то лучший вариант — котлы с автоматическим управлением в паре с термостатом внутри теплицы. Но тут дело в средствах

Все эти агрегаты совсем недешевы. Тем не менее, если есть возможность, покупайте автоматизированные. Кроме поддержания стабильной температуры они и экономят топливо. Как?

Выдают то количество тепла, которое необходимо в данный момент для поддержания заданной температуры. То есть они не позволят вашим растениям замерзнуть (если топливо есть) при внезапном понижении температуры, выдав свою максимальную мощность. Но и не будут выдавать лишнее тепло при не менее внезапном потеплении.

Если топить собираетесь дровами или углем, обратите внимание на пиролизные котлы. Они хоть и стоят дорого, но в них закладка дров горит до 8 часов, а уголь, так вообще сутки

И вам нет нужны «жить» в теплице или держать истопника.


Лучше всего в теплице себя показали котлы с автоматизированным управлением, а топливо нужно выбирать любое, которое доступно, и одновременно, стоит недорого

Как рассчитать мощность котла для теплицы? В общем случае площадь поверхности теплицы, умножают на коэффициент теплопотерь для материала, которым покрыта теплица, и все это на требуемую разницу температур.

Схемы теплых полов для теплиц

Вначале следует сказать несколько слов о задаче, которую решает обогрев грунта в теплице. В первую очередь, это создание благоприятных условий микроклимата для хорошего роста культур на грядках.


При этом земля не должна перегреваться, дабы не возникло ее пересыхания. В то же время к системе подогрева предъявляются и другие требования: надежность, экономичность и невысокая стоимость монтажа.

В тепличных сооружениях частных домашних хозяйств можно организовать подогрев грунта следующими способами:

  • воздушным;
  • водяным;
  • электрическим.

Чтобы помочь домовладельцам осуществить выбор подходящей системы, рассмотрим каждую из них поподробнее.

Особенности

При организации обогрева, необходимо обратить внимание на ряд важных моментов:

  1. Располагать приборы лучше в шахматном порядке, таким образом можно исключить неохваченные участки;
  2. Аппараты, мощностью 500 Вт, следует устанавливать вдоль стен или в данном направлении, именно в этих местах температура самая низкая. Приборы 250 Вт, можно располагать непосредственно над растениями;
  3. Расстояние от обогревателя до рассады не должно быть меньше одного метра, по мере роста, прибор следует поднимать;
  4. При отсутствии хорошей теплоизоляции, можно сделать теплый пол. Специальная инфракрасная пленка для теплицы укладывается горизонтально, прямо под грунтом, и обеспечивает необходимый прогрев помещения. Но в данном случае следует позаботиться о гидроизоляции;
  5. Инфракрасную пленку можно использовать и вертикально, расположив ее по периметру парника, но такой способ менее экономичен, чем горизонтальный;
  6. Теплицы из поликарбоната дольше сохраняют тепло, чем конструкции с использованием пленки или стекла;
  7. Чтобы правильно рассчитать необходимую суммарную мощность обогревателей для конкретной теплицы, следует перемножить площадь покрытия и разницу температур внутри и снаружи помещения, и полученное произведение умножить на коэффициент теплопроводности того материала, которым покрыта данная теплица.

Интересно: для отопления стеклянного парника три на шесть метров можно сделать следующие расчеты: 18 кв.м.*(20 градусов внутри — 0 градусов снаружи)*8,6 Вт (коэффициент для стекла) = 3 096 Вт. Это значит, что необходимо приобрести не менее трех мощных аппаратов в 1 000 Вт.

  1. Для круглогодичного выращивания растений лучше воспользоваться комплексным решением, совместив подземную и подвесную системы, а при сильных морозах дополнительно применять переносные приборы.
  2. При использовании электрического оборудования, следует позаботиться о системах бесперебойного питания или обогревателях, работающих на другом виде топлива.

Свежие овощи круглый год доступны любому дачнику, имеющему отапливаемую теплицу. В настоящее время этого просто добиться, используя современное оборудование. Инфракрасная пленка для обогрева теплиц, подвесные или переносные системы представлены в большом ассортименте, каждый может выбрать для себя вариант подходящего размера с нужной мощностью. Опыт садоводов доказывает, что инфракрасное отопление это наиболее экономичный, долговечный и эффективный способ обогрева теплиц, наиболее близкий к естественному природному процессу.

Отопление теплицы позволяет существенно увеличить вегетативный период растений. На практике реализованы множество способов, выбор которых зависит не только от типа и площади теплицы, но и от финансовых возможностей. Как правило, к отоплению подключаются сооружения, эксплуатация которых поставлена на коммерческую основу

Следовательно, вопросам экономии уделяется самое пристальное внимание

Данная статья представит обзор наиболее распространенных методов, как отопить теплицу зимой. Их достоинства, недостатки и краткое сравнение основных технических, экономических и эксплуатационных характеристик.

Обустройство теплого пола своими руками

Установка системы обогрева грунта в теплице выполняется по заранее намеченному плану. При выявлении монтажных работ своими руками следует учитывать все требования укладки и подключения оборудования, указанные в инструкции прилагаемой производителем к каждой отдельной модели.

Водяной контур

Для обогрева теплиц с помощью жидкого теплоносителя используется трубопровод из сшитого полиэтилена. Такой материал достаточно прочный и наиболее влагоустойчивый. Металлические трубы, напротив, для укладки в грунт использовать не рекомендуется, так как они имеют свойство сильно нагреваться, что может пагубно сказываться на корневой системе выращиваемых культур. Также материал без специальной обработки от воздействия влаги со временем разрушается.

Для самостоятельной укладки водяного теплого пола в тепличных помещениях используют самый простой вариант монтажа. Он состоит из таких этапов:

  1. Изначально выкапывается в грунте траншея для укладки трубопровода. Расположение ее должно соответствовать заранее намеченной схеме, а глубина в пределах от 40 до 50 сантиметров.
  2. С углубления удаляют камни и все острые элементы.
  3. Дно траншеи покрывается теплоизоляционным материалом. Для теплиц в этих целях используется в основном песок. Его слой должен составлять около 10 сантиметров. Также можно применять для защиты от потерь тепла снизу торф или шлак.
  4. Песчаную подушку следует хорошо утрамбовать. Чтобы обеспечить достаточно высокую плотность сыпучего материала используют воду.
  5. Укладку труб рекомендуется выполнять на расстоянии 80 сантиметров. При этом следует учитывать, чтобы поверхность песчаной основы была достаточно ровная.
  6. Сверху установленный трубопровод опять засыпается песком, который необходимо равномерно утрамбовать с помощью воды.

Для защиты от случайного повреждения в процессе эксплуатации на верхний песчаный слой укладывается металлическая сетка. После этого можно укладывать почву с плодородным составом. Минимальная толщина пласта земли на которой будут выращиваться культуры должна составлять 35 сантиметров. Для предотвращения высыпания земли рекомендуется устанавливать опоры из дерева.

Существует и другой вариант создания теплоизоляционной основы для укладки водяного контура:

  • дно траншеи застилается гидроизоляционным материалом;
  • сверху укладывается утеплитель – пенополистирол;
  • теплоизоляционный слой покрывается защищающей от влаги пленкой.


Укладка теплого пола в теплице Оформление основания таким способом позволит оградить от потерь тепла. А гидроизоляция надежно защитит утеплитель от попадания влаги.

Что такое биообогрев

Является наиболее экономным вариантом обогрева теплицы. В основе варианта находятся биологические материалы:

  • отходы жизнедеятельности животных;
  • скошенные сорные растения;
  • опилки;
  • опавшая листва.

Разложение всех вышеперечисленных материалов происходит с выделением тепла.

Интересно, что при выборе биообогрева человек получает в теплице нужный микроклимат в холодный период года, но и ценное для растений удобрение.

Чтобы получить максимальный эффект, рекомендуется применять смеси нескольких видов материалов, например, навоз с опилками, солома и опавшие листья. Прежде чем производить закладку компонентов в землю, нужно произвести распаривание.

Подогрев производится следующим образом. Внесение в биотопливо негашеной извести, кипятка. Можно просто поставить емкость под солнечные лучи, предварительно разрыхлив все компоненты. Материалы готовы к применению в момент появления пара.

Какой котел использовать

Так как в теплице важно поддерживать постоянную температуру, то лучший вариант — котлы с автоматическим управлением в паре с термостатом внутри теплицы. Но тут дело в средствах

Все эти агрегаты совсем недешевы. Тем не менее, если есть возможность, покупайте автоматизированные. Кроме поддержания стабильной температуры они и экономят топливо. Как? Выдают то количество тепла, которое необходимо в данный момент для поддержания заданной температуры. То есть они не позволят вашим растениям замерзнуть (если топливо есть) при внезапном понижении температуры, выдав свою максимальную мощность. Но и не будут выдавать лишнее тепло при не менее внезапном  потеплении. В этом случае они просто перейдут в режим циркуляции и будут гонять по трубам воду без подогрева (или и минимальным подогревом — зависит от типа топлива) до тех пор, пока температура не станет ниже заданной. Тогда снова включается активный режим, но только до достижения заданного теплового режима.

Если топить собираетесь дровами или углем, обратите внимание на пиролизные котлы. Они хоть и стоят дорого, но в них закладка дров горит до 8 часов, а уголь, так вообще сутки

И вам нет нужны «жить» в теплице или держать истопника.

Лучше всего в теплице себя показали котлы с автоматизированным управлением, а топливо нужно выбирать любое, которое доступно, и одновременно, стоит недорого

Как рассчитать мощность котла для теплицы? В общем случае площадь поверхности теплицы, умножают на коэффициент теплопотерь для материала, которым покрыта теплица, и все это на требуемую  разницу температур.

Например, отапливаться будем с февраля по апрель. Самая низкая температура, пусть -18оС, поддерживать внутри будем +20оС. Итого дельта (разница) 38оС. Теперь рассчитаем мощность котла для таких условий в теплице 10 х 5 х 2,5 м. Покрыта двойной пленкой. Площадь всех «пленочных» поверхностей теплицы примерно 150м2, коэффициент теплопотерь через двойную пленку 3,5. Итого получаем: 150*3,5*38=19950Вт. Округлив получаем 20кВт. Для надежности можно взять чуть более мощный котел, примерно на 24-25кВт (на случай расширения или аномальных холодов).

Монтаж системы обогрева грунта

Нагревательный кабель или нагревательные маты для теплицы должны иметь мощность 75–100 Вт/м кВ.

Кабельный пол

Монтаж электрического кабельного подогрева почвы в теплице выполняется так же, как и водного контура:

  • Подготавливается котлован глубиной 50 см, на дно укладывается утеплитель, но в этом случае обязательно укладывают гидроизоляцию из толстой ПВХ-плёнки.
  • Дальше все точно так же: слой песка, сетка, кабель, снова слой песка и защитная сетка.

После монтажа остается подключить кабель и термостат к управляющему блоку и установить нужные параметры обогрева.

Основные правила:

  • Допустима установка печи либо котла как в предбаннике, так и в самой теплице. Однако необходимо сооружение фундамента. Для кирпичной печки сооружают фундамент из бетона, а для печки из металла – из листа стали либо из асбестово-цементной смеси. Конструкция должна быть максимально устойчива, а также необходимо соблюдение всех мер пожарной безопасности;
  • Швы между частями дымоотводящей трубы и зазоры в местах соединения с печью либо котлом должны быть герметичны, чтобы дым не попадал в теплицу.

В качестве герметика используют раствор из глины, поскольку он термостойкий.

Не зависимо от способа отопления в зимней теплице необходимо установить систему вентиляции воздуха:

  • К выходному и входному отверстиям котла присоединяют лишь металлические трубы с одинаковым диаметром, длина может быть разной. Пластиковые трубы устанавливают на расстоянии 1-1,5 метра от котла;
  • Перед монтажом элемента для обогрева грунта устанавливают расширительный бачок. Его устанавливают в самую высокую точку постройки, вблизи с печкой либо котлом.

Инструкция по монтажу элемента для обогрева грунта:

  • В основание теплицы уложить теплоизолирующий материал (пенопласт, изоляторы с фольгой, специальные маты). Использование материала способствует защите от потери тепла и энергии, а также надежной фиксации труб с горячей водой;
  • На пленке разместить пластиковые трубы.  Укладывать трубы начинают от стен к центру теплицы. Такое расположение способствует равномерному остыванию и передаче энергии от труб к грунту по всей теплице. Не рекомендуется использовать стальные, поскольку влажный грунт вызовет коррозию, трубы разрушатся и загрязнят грунт. Также не стоит применять трубы, у которых низкая теплопередача;
  • Подключить трубы к системе обогрева. Для автоматического регулирования температуры воды необходима установка терморегулятора на обогреватель. Оптимальный температурный режим для культурных растений от 35 до 40 ºС;
  • Трубы водяного обогрева засыпать грунтом (толщиной от 40 до 50 см).

Такой слой способствует предотвращению термического повреждения корневой системы.

Данный вариант позволяет обогреть теплицу ничуть не хуже, чем при использовании воды. Монтаж происходит следующим образом:

  1. Необходимо вынуть плодородный слой на глубину 40-60 см.
  2. Дно выравнивается, чтобы не было выступающих элементом, и затем насыпается песок, выполняющий роль выравнивающей подсыпки.
  3. Полиэтиленовая пленка служит гидроизоляцией, ее укладывают внахлест либо используют скотч для соединения листов.
  4. Поверх нужно проложить теплоизоляцию, у которой отсутствует отражающее покрытие.
  5. Теперь можно приступать к укладке нагревательных элементов. Материал необходимо разрезать, чтобы он соответствовал конфигурации теплицы. Для фиксации кабелей используются монтажные пластины. Проводники можно располагать произвольно, но при этом между нитями нужно оставить расстояние не менее 10 см.
  6. Необходимо соединить все отрезки в единую цепочку, произвести изоляцию соединительных муфт и вывести с одной стороны. Осталось запитать систему и прозвонить.
  7. Поверх инфракрасной пленки нужно уложить полиэтилен.
  8. Для нагревательных элементов понадобится мокрый песок, который будет служить укрывающим слоем.
  9. Сверху песка кладут сетку из металла с мелкими ячейками.
  10. На последнем этапе остается только вернуть на место почвенный слой и в его середине проложить трубки, оборудованные температурным сенсором.

Выбор качественного обогревателя

На рынке инфракрасных приборов широкий разброс цен и нужно очень тщательно отнестись к выбору.

  • посчитайте, сколько вам нужно приборов, и какой мощности. Можно сделать это с помощью продавца-консультанта;
  • если выбрали оптимальный вариант, обязательно проверьте его работоспособность прямо в магазине;
  • обогревать не должен издавать шумов во время работы;
  • сотрудники магазина обязаны тщательно упаковать покупку;
  • не покупайте, не убедившись в наличии сертификата. Марка товара и данные в сертификате должны совпадать;
  • не уходите без чека и гарантийного талона.

Отзывы об инфракрасных отопительных приборах в основном положительные. Один молодой человек пожаловался на то, что обогреватель громко щелкает при нагреве и при остывании. Скорее всего, это связано с конкретным прибором. В целом, владельцы отмечают экономичность и качественный обогрев.

Источник статьи: https://teplores.ru/montazh-i-remont/elektroobogrevateli-dlya-teplic.html

Что такое теплый пол

Это специальная система, предназначенная для поддержание температуры пола в необходимых диапазонах. Теплый пол позволяет поддерживать оптимальную температуру в доме или квартире независимо от времени года. Чаще всего применяются водяные и электрические системы подогрева. Конструкция водяного пола состоит из трубопровода, по которым течет вода, и специального устройства, нагревающего жидкость и распространяющего ее по всей системе. Трубки монтируются в бетонную стяжку.

Теплый водяной пол

Устройство теплого пола

Несколько слов об экономии

Если рассматривать теплые полы с экономической стороны, то их выгода проявляется лишь в некоторых случаях. В первую очередь, при монтаже электрической системы нагревательные маты необходимо выбирать в соответствиями с размерами поверхности пола, которая будет нагреваться. Использование слишком больших матов приведет к перерасходу электроэнергии. При условии, что электрическая система будет оснащена регулятором температуры, можно с уверенностью сказать, что стоимость центрального отопления будет равна стоимости отопления теплыми полами. Но дом при этом должен быть хорошо изолирован и оборудован качественными пластиковыми окнами.

Насколько выгоден теплый электрический пол

Водяные теплые полы или электрические

Преимущества и недостатки

Плюсы

  • равномерное распределение тепла по площади помещения;
  • система не создает никаких проблем людям, страдающих от астмы или аллергии;
  • вырабатываемая энергия является абсолютно безопасной;
  • простой монтаж и эксплуатация теплого пола;
  • установленная система не занимает полезное пространство в доме;
  • конвекционные потоки при использовании системы подогрева пола отсутствуют.

Минусы

  • высокая стоимость электроэнергии при сравнении с другими видами топлива;
  • наличие терморегулятором и умелое их использование является обязательным условием при эксплуатации теплого пола;
  • при возникновении какой-либо неисправности необходимо демонтировать напольное покрытие;
  • система не используется в больших производственных помещениях (их отопление не выгодное с экономической точки зрения).

Минусов у теплого пола мало, поэтому данная система и пользуется большой популярностью и современный строительный рынок предлагает несколько видов таких систем.

Что влияет на энергопотребление теплого пола

Особенности теплообмена в комнате

Как выглядит водяной теплый пол
