Монтаж и установка
При обустройстве теплого пола под линолеум своими руками важно соблюдать технологическую последовательность работ и учитывать характеристики используемых материалов
Подготовка основания
Из бетона:
После удаления старого покрытия производится его осмотр для выявления возможных проблемных мест и неровностей. При необходимости оно заливается небольшим слоем цементно-песчаной стяжки, для устранения имеющихся недостатков.
Для получения более гладкой поверхности основу иногда дополнительно шлифуют.
Из дерева:
Стелется «черновое покрытие», выполняющее функцию основы для конструкции теплого пола. После этого деревянный пол циклюют, чтобы удалить все неровности. На него укладывают слой фанеры или ДСП.
Горизонтальность основания контролируют при помощи строительного уровня. Максимально допустимые отклонения в высоте не должны превышать 3 мм. На полученную ровную, гладкую и полностью очищенную от мусора поверхность укладывают слой гидроизоляционного материала (полиэтиленовой пленки толщиной не менее 50 мкм).
Теплоизоляция
Для создания теплоизоляционного слоя используются специальные фольгированные материалы с мягкой прослойкой, например, инфрафлекс, или металлизированная пленка на основе полиэтилена или лавсана.
В местах стыков листы теплоизолятора скрепляются скотчем и прикрепляются к основанию строительным степлером. Его укладка производится по всему периметру помещения фольгированной стороной вверх.
Монтаж пленки
Она разрезается по размерам, в специально обозначенных местах с изображением линий с ножницами. Произвольное разрезание пленки, без соблюдения этих требований, не допускается. Длина полос зависит от количества точек подключения, но не более 8-10 м.

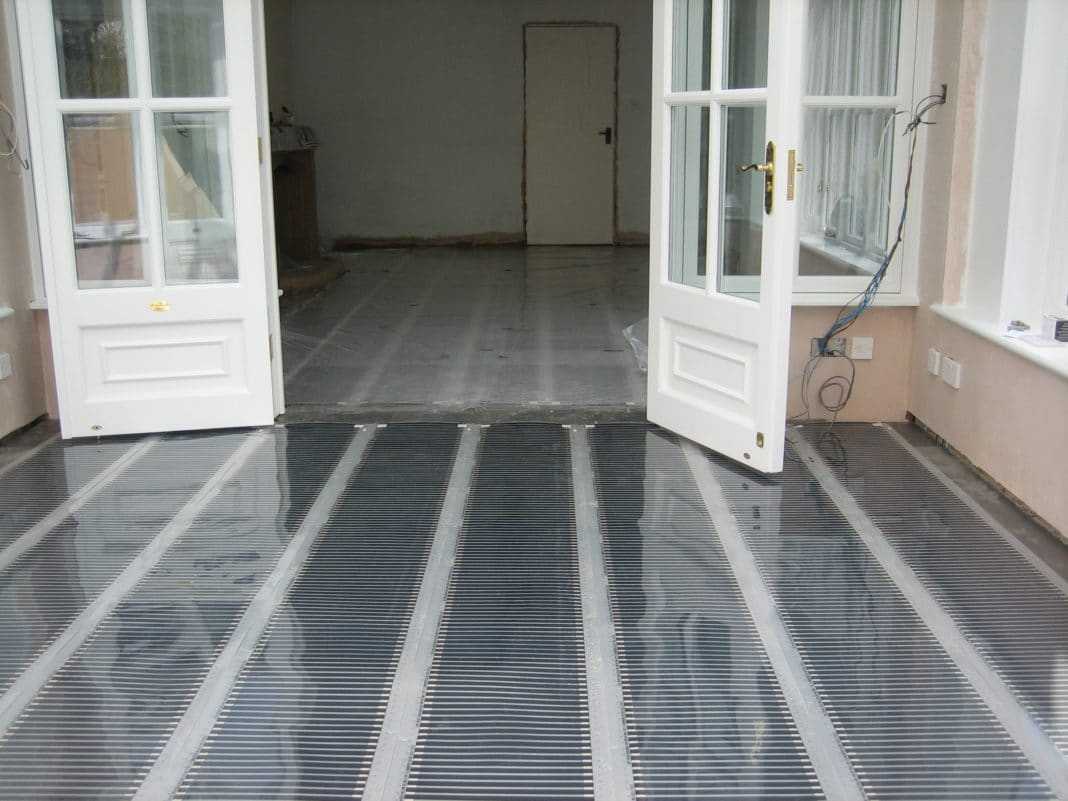

Пленочные полотна раскладываются на основании, медной стороной вовнутрь вплотную друг другу, без нахлеста. При этом их контакты должны быть направлены в сторону стены с терморегулятором.
Подключение системы
Терморегулятор, входящий в комплект пленочного теплого пола под линолеум может быть стационарным (накладным) или подключаться к розетке при помощи шнура питания.
Поэтому его лучше расположить на стене в непосредственной близости от электропроводки. К нему подключают монтажные провода, кабели питания и сигнальные провода от термодатчика, большая часть из которых будет располагаться под плинтусом.
Температурный датчик монтируют под пленкой, закрепив его при помощи скотча под карбоновой пастой, на черной полосе, сделав углубление в термоизоляции для более плотной фиксации.
Защита
В местах, где не будет производиться подключение, разрезы медной шины изолируются битумным изолятором. При этом все серебряные контакты, соединяющие медные элементы с карбоновыми нагревателями по всей длине должны быть закрыты изоляционным материалом.
Медные токонесущие полосы комплектуют контактными зажимами, расположив одну их половину внутри пленки, а другую – снаружи, закрепив их при помощи плоскогубцев.
Укладка линолеума
После монтажа основных элементов инфракрасного пола его застилают плотной полиэтиленовой пленкой, укладывая ее внахлест и зафиксировав скотчем.
Предполагается, что после этой манипуляции на него можно укладывать линолеум, но, учитывая мягкость этого покрытия и его слабую стойкость к механическим воздействиям, перед его укладкой теплый пол укрывают листами фанеры, прибивая каждый лист к основанию. При этом нужно быть предельно осторожным, чтобы не повредить нагревательные элементы.
Как укладывать линолеум на пл смотрите видео:
Укладка линолеума: особенности
Под линолеум с подогревом необходимо уложить фанеру или какой-либо другой подобный материал. Благодаря этому покрытие будет лежать ровно и нагревательные элементы не будут повреждены. Не стоит укладывать ДВП, так как выделяет формальдегиды.
Фанера фиксируется к поверхности дюбелями или саморезами. Делается это очень аккуратно, чтобы не повредить термопленку. Толщина листов фанеры должна быть больше 6 мм. Более тонкая она будет эластичней, что может привести к ее вздутию, если расстояние между крепежами будет большим.
Тонкую фанеру следует закреплять через каждые 15 см, при этом ширина термопленки должна быть от 0,5 м. Саморезы вкручиваются по кромкам листов или на месте разреза, то есть с шагом 17 см. Довольно сложно это сделать, не испортив нагревательные пластины, по этой причине выбирать стоит более толстый материал, однако прогреваться он будет хуже.
Чтобы тепло поднималось, подложка должна обладать большим тепловым сопротивлением по сравнению с фанерой.
Затем линолеум укладывается обычным методом. Если комната площадью меньше 20 м2, то клей можно не использовать.
Какой вариант предпочесть — водяной или инфракрасный?
На данный момент существуют два принципа обустройства теплых полов — электрический и водяной.
При обогреве помещений с помощью электрического теплого пола, в качестве теплоносителя выступает переменный ток, протекающий в электросети. Поступая на нагревательный кабель или пленку, электрический ток трансформируется в тепло.
Инфракрасный нагревательный элемент преобразовывает электрический ток, подведенный к его клеммам, в тепло
В системе водяного теплого пола теплоносителем служит горячая вода центрального отопления, которая циркулирует по трубам, смонтированным в толще стяжки. Тепло, исходящее от труб или пленки, нагревает поверхностный слой пола, распространяясь таким образом по всему помещению. Давайте рассмотрим достоинства и недостатки электрической и водяной системы подогрева, чтобы понять, какой тёплый пол под линолеум станет залогом комфорта и удобства в использовании.
Сравнивая системы обогрева, нужно отметить, что водяной теплый пол чаще применяется в индивидуальном строительстве, а электрический – при обустройстве квартир. В многоквартирных домах водяная система обогрева применяется реже, так как центральная система отопления, особенно в старых домах, не рассчитана на увеличение нагрузки. Поэтому, врезка теплого пола в стояк отопления может окончиться, попросту говоря, неприятностями. Горячая вода, циркулирующая по трубам водяного пола, постепенно охлаждается и возвращается в стояк практически холодной. Это значит, что в квартире, расположенной этажом ниже, радиаторы отопления нагреваться не будут.
Водяной теплый пол прокладывается в толще стяжки, равномерно нагревая поверхность напольного покрытия
Иначе дело обстоит в новых домах, где, как правило, система отопления заводится на этаж и разветвляется в стяжке. В этом случае, водяной пол под линолеум может быть смонтирован без особого труда. Достаточно лишь разобрать стяжку и врезать контур труб теплого пола в уже существующую разводку. Однако, «подружившись» с системой отопления, водяной теплый пол может столкнуться с новым препятствием – высотой потолка. При установке водяного обогрева, потеря по высоте помещения составит 100-150 мм за счет «пирога» теплого пола, состоящего из утеплителя, арматуры, труб и дополнительного слоя стяжки. Подобного недостатка лишен инфракрасный теплый пол, представляющий собой тонкую пленку, которая минимально влияет на высоту помещения.
Водяной теплый пол представляет собой замкнутый контур из труб, подключенный к коллектору
Еще одно принципиальное свойство теплых полов – инерционность. Водяной теплый пол обладает высокой инерционностью, то есть медленно нагревается и долго остывает. Такой постепенный нагрев хорошо сочетается с линолеумом, ограждая напольное покрытие от перегрева из-за резких скачков температуры. Пленочный теплый пол под линолеум в этом отношении, не настолько хорош, как водяной. Низкая инерционность инфракрасных нагревательных элементов, с одной стороны, позволяет быстро регулировать температурный режим обогрева, но с другой, может привести к перегреву линолеума.
Инфракрасный теплый пол состоит из параллельно соединенных нагревательных полос, подключенных к терморегулятору
Относительно влияния на здоровье человека, более полезен водяной теплый пол. Электрический пленочный пол не настолько безопасен, как могло бы показаться. Он генерирует слабое электромагнитное излучение, как и любой другой электроприбор. Мало того, на поверхности инфракрасного теплого пола будет накапливаться статическое электричество, а это значит, что напольное покрытие будет интенсивно притягивать частички пыли.
Нагревательный элемент инфракрасного теплого пола состоит из графитовых полос, запаянных в лавсановую пленку
Выбирая систему теплого пола, нужно обязательно оценить ее экономичность в двух аспектах – в монтаже и в эксплуатации. Водяной теплый пол потребует значительных финансовых вложений на этапе установки, но будет более экономичным в использовании. Инфракрасный теплый пол под линолеум, наоборот, – простой и недорогой в укладке, но обернется на этапе эксплуатации немалым расходом электроэнергии. Оценив все «за», «против» водяного и инфракрасного теплого пола, вам остается только выбрать систему обогрева, оптимально подходящую к конкретным условиям вашего дома или квартиры, — линолеум отлично комбинируется с любой из них.
Этапы и технология монтажа
Рассмотрим, как правильно выполнять укладку пленочного теплого пола под линолеум. Все работы можно условно разделить на три основных этапа.
Подготовительные мероприятия
Для начала составляется план помещения, на котором предусматривается расстановка мебели. В таких местах пленку не стоит укладывать. После этого планируем укладку полосок пленки. От количества выполненных разрезов будет зависеть число соединений и оперативность монтажа. По этой причине укладку рекомендуется выполнять вдоль длинной стены помещения. На схеме дополнительно отмечаем, в каких местах будут находиться температурный датчик и терморегулятор.
В комплекте поставки отопительной системы имеются пленка инфракрасная и элементы соединения (два штуки), датчик и реле, скотч с битумной основой для изоляции. Кроме этого, необходимо приобрести дополнительно материал для теплоизоляции, кабель, гидроизоляционную пленку, контакторы.
Наиболее сложный инструмент, который нам понадобится для монтажа – приспособление для обжима контактов. Если есть достаточные навыки, эту операцию можно выполнить простыми пассатижами. Кроме этого, следует приготовить набор отверток и кусачки, нож монтажный, молоток, ножницы. Как видите, уложить пленочный материал ИК под линолеум можно с помощью обычных строительных инструментов.
Алгоритм установки системы
Как осуществляется монтаж пленочного теплого пола под линолеум? Для начала готовится основание. Оно должно быть чистым и ровным. Возможно, придется устроить тонкую стяжку.
На подготовленную поверхность укладывается слой теплоизоляционного материала. Рулонные полосы стыкуются и соединяются скотчем. Основное условие – ровность укладки.
Нарезка ИК-пленки на полосы нужных размеров – дело ответственное. Для этого на поверхности материала имеются специальные отметки в виде пунктиров, по которым рекомендуется выполнять раскрой. Минимальный размер одной полоски может быть не уже 20 см, а наиболее длинный – до 8 м.
Подготовленные пленочные полосы выкладываются по составленному плану поверх теплоизоляционного слоя. Необходимо следить, чтобы медные полоски были размещены вверх той стороной, которую в инструкции обозначил производитель. Пленка к основанию должна прилегать плотно, наличие воздушных подушек считается недопустимым.
Переходим к установке контактов. Соединительные зажимы устанавливают по медным полоскам, обжимают. При этом одна их часть должна остаться между пленочными слоями, зафиксировавшись на медной шине, а вторая – снаружи.
Все точки подключения скрываются изоляционным материалом, кроме этого изолируются все контакты полосок, не подведенные к проводке. Положение всей пленки фиксируется скотчем к поверхности пола, чтобы в процессе укладки линолеума не образовались сдвиги.
Остается установить терморегулятор. Как правило, для него выбирают легкодоступное место на стене, подключаю по инструкции. Термодатчик укладывается на пленку и подсоединяется терморегуляторной проводкой.
На этом укладку инфракрасного пленочного теплого пола под линолеум можно считать выполненной. До монтажа напольного покрытия остается сделать пробный пуск, чтобы удостовериться в работоспособности отопительной системы.
Укладка декоративного напольного покрытия
Перед укладкой линолеума основание необходимо подготовить. С этой целью сверху инфракрасного пленочного материала укладывается полиэтилен, который будет выполнять гидроизоляционные функции. Отдельные полосы укладываются с нахлестом в десять – двадцать сантиметров, фиксирую скотчем
Помните, что по пленке ходить следует осторожно, чтобы не повредить графитовые нагреватели
На пленочный теплый пол необходимо уложить полиэтелен
Следующий шаг – устройство ровной поверхности из ДВП. Данный материал создаст надежную защищенность теплому полу, станет отличной основой для укладки линолеума.
Так как такие покрытия поставляются рулонами, их предварительно расстилают на несколько дней в большом помещении. Но в нашем случае имеется преимущество – линолеум можно расселить по ДВП и включить систему теплого пола, чтобы материал нагрелся. От излучаемого тепла выравнивание произойдет значительно быстрее. При этом терморегулятор должен быть выставлен на режим прогрева до 28 градусов, так как именно эта температура для линолеума считается оптимальной.
Как только покрытие приобретет нужную ровность, его можно закрепить по основанию. Для выполнения такой операции используют двусторонний скотч либо клей. Второй вариант крепления применяют в том случае, если демонтаж отопительной системы и перенос ее в другое место не планируется.
Какой ИК тёплый пол лучше под линолеум
Теперь о выборе инфракрасной плёнки. Всё начинается с измерений габаритов комнаты (кстати, если это ванная, или другое влажное помещение, лучше подумать об ином варианте тёплого пола). По 40 см от каждой стены нужно отступить и вычесть из оставшейся площади мебель, под которую плёнку стелить нельзя.
ИК-плёнка бывает рулонная и в готовых комплектах. В первом случае, можно приобрести ровно столько, сколько понадобится для комнаты. Но отдельно придётся приобретать все остальные составляющие системы.
Рулонный теплый пол
В комплект положили инструкцию, клеммы, специальный скотч, проводку для соединения с терморегулятором, гофру для прокладки кабеля. И если габариты в комнате совпали с размерами плёнки в комплекте, то его приобретение может упростить жизнь, и ускорить процесс.
Иногда выбор останавливают на стержневом варианте. Здесь в токопроводящих шинах встроены гибкие стержни. Термопара – это полимер, излучающий инфракрасные волны. Особенность данного типа – к нему не требуется подключать термостат, поскольку стержни саморегулирующиеся.
Однако стоит такой вариант дороже, чем плёнка.
Виды теплого пола под линолеум. Электрический теплый пол: плюсы и минусы
Теплый пол – система исключительно удобная. Ее можно использовать как основной способ обогрева жилья, имеющий весомые преимущества по сравнению с традиционным водяным отоплением. Но чаще теплый пол ставят в качестве дополнительного источника тепла, призванного решать местные проблемы.
Например, очень хорошо, если пол в ванной комнате, на утепленной лоджии или в прихожей имеет комфортную температуру. Обходится такой проект значительно дешевле, чем укладка системы по всей квартире, да и времени для монтажа понадобится гораздо меньше. Для начала следует определиться с типом системы теплого пола.
Выбирать придется между водяной и электрической системой. В первом случае обогрев осуществляется горячей водой, циркулирующей по трубам, которые уложены в стяжку под напольным покрытием. Водяной теплый пол считается более дешевым в эксплуатации, поскольку является как бы ответвлением отопительной системы дома.
Увы, для установки в многоквартирных высотных домах такие системы запрещены строительными нормами, их можно устанавливать только в частных жилищах. Электрический теплый пол более разнообразен. В качестве нагревательного элемента может быть использован греющий кабель или специальная инфракрасная пленка.
На этой схеме представлено устройство пленочного теплого пола: на черновой пол укладывают утеплитель, затем монтируют пленку, сверху ее накрывают слоем паропроницаемого материала
Стоит такой пол дороже, но его проще укладывать, да и регулировка работы электрических систем осуществляется более точно и быстро, чем при обогреве водой. Поэтому в квартирах, и даже в частных домах предпочтение отдается именно электрическому теплому полу. Но выбрать систему – это только половина дела. Нужно правильно подобрать напольное покрытие.
Керамическая плитка сочетается с любым теплым полом просто идеально, но не везде и не всегда этот тип покрытия приемлем. Линолеум отличается доступностью, невысокой ценой, возможностью быстрого и простого монтажа, но с теплым полом сочетается не так хорошо, как хотелось бы.
Во-первых, потому что это напольное покрытие не слишком хорошо проводит тепло, а это несколько снижает эффективность системы обогрева. Во-вторых, потому что сам линолеум не слишком хорошо переносит нагрев. Длительное воздействие высокой температуры может вызвать следующие неприятные явления:
- изменение цвета напольного покрытия;
- деформацию его поверхности и вспучивание;
- выделение в воздух испарений фенола – опасного для здоровья вещества.
И все же линолеум вполне успешно монтируют поверх теплого пола. Нужно просто выбрать подходящее напольное покрытие. Например, существуют виды линолеума на толстой основе, которая защищает от воздействия холода.
Такой материал с пониженной теплопроводностью не подойдет. Но и слишком тонкий линолеум не приемлем – он повторит все неровности чернового пола, да и устойчивость к износу у такого материала обычно невелика.
Мармолеум – это так называемый натуральный линолеум, который хорошо переносит нагрев и никаких опасных веществ при этом не выделяет
На современном линолеуме имеется маркировка, указывающая, подходит ли этот материал для теплого пола или нет. Хорошие отзывы звучат по поводу мармолеума, который также называют натуральным линолеумом.
Маркировка линолеума для использования под теплый пол
Это покрытие изготавливают из природных компонентов, которые ничего вредного не выделяют. При этом мармолеум демонстрирует хорошую устойчивость к нагреву и износу.
“Ненатуральные” виды линолеума тоже вполне приемлемы. Чтобы покрытие не испортилось, нужно просто соблюдать правильный температурный режим. Рабочая температура теплого пола обычно варьируется в пределах 25-28 градусов. Если этот предел не превышен, линолеум прекрасно перенесет даже длительный нагрев.
Монтаж лаг на поверхность
Укладка бруса производится согласно разметке на закрепленные подкладки. Лаги монтируются параллельно стене с окнами, т.е. поперек направлению поступления в помещение солнечного света. Первая лага устанавливается на расстоянии 30-40 мм от стены, а все последующие – через 40-50 см друг от друга.
При уточнении расстояния между лагами надо помнить, что промежуток между последним брусом и задней стеной тоже должен составить не более 40 мм. Расстояние между лагами должно быть одинаковым. Лаги должны закрепляться параллельно друг другу строго на одной высоте (по поверхности). Все лаги выбираются одного размера сечения, кроме лаги, расположенной у входной двери. Этот брус целесообразно установить из более широкого бруска (не менее 50 мм).
Шурупами лаги крепятся к деревянным подкладкам, предварительно выставленным и закрепленным анкерами по разметке. Шляпки шурупов не должны выступать наружу (желательно их углубление в лагу на 2-3 мм). Высота лаг должна быть строго одинакова, поэтому при монтаже ведется постоянный контроль высоты по маячкам (если они установлены) или с помощью уровня. Для увеличения высоты под лагу подкладывается рубероидная прокладка нужной толщины.
Маячок позволяет определить усилие, с которым производится вворачивание шурупа, так корректируется высота лаги.
Для упрочнения лаг обычно осуществляется установка поперечных брусков (ригелей). Такие бруски крепятся поперек бруса в местах установки деревянных подкладок и крепятся к ним шурупами.
Для надежности после монтажа лаг все деревянные элементы промазываются паркетным или другим аналогичным клеем. Объем между лагами целесообразно заполнить утеплителем и звукоизолятором. Для этого обычно используется минеральная вата, керамзит или пенополистирол (пенопласт). Перед засыпкой проводятся все коммуникации (если это нужно). Рекомендуется также поверх лаг наложить слой пергамента или битумной бумаги.
Иногда монтаж бруса производится без использования деревянных подкладок. В этом случае выравнивание лаг ведется путем подкладывания кусков рубероида. Крепление лаг к полу осуществляется анкерами. Длина анкера выбирается на 5-6 см больше толщины бруска.
Определяемся с системой обогрева
Очень важно правильно выбрать тип системы, иначе она просто не сможет нормально функционировать. Существует несколько разновидностей теплого пола
Все их можно поделить на две большие группы: водяные полы и электрические.
Первые представляют собой конструкцию из труб, по которым циркулирует теплоноситель. Такие полы отличаются надежностью, хорошей теплоотдачей и более дешевы, по сравнению с электрическими. Но есть и недостатки.
Карбоновые инфракрасные пленочные нагреватели укладываются “по-сухому”, поэтому они считаются одним из лучших вариантов для обустройства теплого пола поверх деревянного основания
Прежде всего, подключение теплых водяных полов в квартирах с централизованным отоплением возможно только при наличии специального разрешения, поскольку их использование приводит к снижению давления в отопительной системе всего дома.
Кроме того, пройдя через контуры теплого пола, вода остывает, и последующие помещения получают недостаточно разогретый теплоноситель. Еще один важный момент: укладка водяного теплого пола осуществляется в цементную стяжку, высотой около 5 см.
Однако есть разновидность, которая может быть уложена «по-сухому», с использованием специальных теплообменных пластин. Именно этот вариант лучше всего использовать для укладки теплого пола на деревянный под линолеум.
Можно, конечно, положить на черновой пол стяжку, но в этом случае нагрузка на основание увеличится в разы. Далеко не каждый деревянный пол выдержит ее. Кроме этого потребуется проведение качественной гидроизоляции. В результате всех мероприятий пол поднимется минимум на 8 см.
Электрические системы почти все монтируются «по-мокрому» в стяжку. Правда, ее требуемая высота и, соответственно, вес меньше. Однако, все сложности, связанные с укладкой стяжки на деревянный пол, остаются.
Поэтому специалисты рекомендуют выбирать для монтажа пленочный инфракрасный пол. Он представляет собой гибкие карбоновые нагреватели, ламинированные специальной защитной пленкой. В результате получается тонкая пластина, разделенная на нагревательные секции.
Пленочный пол отдает тепло равномерно, служит очень долго и не требует специального обслуживания.
Существует множество разновидностей линолеума. Для укладки на теплый пол нужно выбирать модели с высокой теплоотдачей
Инфракрасная пленка под линолеум
Чтобы нагревание происходило плавно и равномерно, что необходимо при использовании линолеума, будет достаточно мощности теплого пола, не превышающей 150 Вт на один м2. Если мощность будет находиться на таком уровне, можно будет предотвратить изменение декоративных и функциональных свойств линолеума. В том случае, если нагревание пола будет осуществляться в более интенсивном темпе, то ПВХ покрытие может отслоиться от пола, так как изменит свои размеры, может поменять оттенок или даже порваться. При этом именно теплый инфракрасный пол обладает необходимой мощностью и по всем характеристикам подходит для такого сочетания с линолеумом.
Инфракрасный теплый пол плюсы и минусы
Обогрев с помощью ИК пленки имеет множество преимуществ, перед другими видами подобного отопления. Рассмотрим основные достоинства такой нагревательной конструкции:
- такая система не может выйти из строя одновременно, так как подключается параллельным способом;
- возможность установки на любой тип поверхности – как горизонтальный, так и вертикальный, а также на элементы, которые располагаются под наклоном;
Пленка не содержит в составе опасных для здоровья человека компонентов, не производит неприятных запахов и ядовитых испарений
конструктивные особенности ИК пола позволяют достигать равномерного прогрева помещения
Особенно это важно в том случае, если в качестве напольного покрытия используется ламинат;
еще один плюс такой системы – простота монтажа;
возможность разборки в случае необходимости;
такая пленка подходит для монтажа в помещениях, в которых уровень влажности превышает допустимые параметры;
совместимость с разными вариантами напольного покрытия;
установка такой системы допускается не только в закрытых помещениях, но и в открытых условиях (например, на веранде);
высокий коэффициент теплоотдачи, который доходит до 97%;
эффективность пленочного ИК пола примерно на 30% выше, чем у других систем подогрева, устанавливаемых в пол. Цены пленочных теплых полов полностью соответствуют их эффективности.. Однако такая конструкция имеет и некоторые недостатки, среди которых особенно выделяют:
Однако такая конструкция имеет и некоторые недостатки, среди которых особенно выделяют:
необходимость соблюдения четких правил при подключении;
В отличие от других отопительных систем, инфракрасные полы воздействуют непосредственно на поверхности нагреваемых предметов и совершенно не осушают воздух в помещении
- высокая инертность, из-за которой подогрев и охлаждение происходят очень быстро;
- слабая резистентность к механическим воздействиям в сравнении с трубчатой конструкцией, использующей в качестве теплоносителя воду.
Пленочная система, как правило, не подходит для установки в качестве основного отопления. Рекомендуется использовать инфракрасную конструкцию для организации дополнительного обогрева.
