Теплообменник на дымоход: как работает такая конструкция + разбор 3-х вариантов устройства

Как изготовить самодельный теплообменник

Регистр из нескольких труб

Форма теплообменника для отопления, сделанного своими руками, может быть разной. Наиболее распространенный вариант — регистр из нескольких стальных или медных труб, но также используются и образцы пластинчатого типа.

Температура в зоне горения очень высока, особенно, когда горит уголь. Поэтому повышенные требования предъявляются к металлу, из которого будут изготовлены элементы теплообменника, рациональности его конструкции и качеству сварных швов.

Материалы для изготовления

Пример использования чугунных радиаторов в качестве теплообменника в кирпичной печи

Задача водяных теплообменников для отопления — обеспечивать оптимальную передачу тепла, и в этом процессе важна степень теплопроводности металла. Например, стальная труба проводит тепло в 7 раз слабее, чем медная. Поэтому при одинаковом диаметре трубы для передачи одного и того же количества тепла понадобится 25 метров стальной трубы взамен 3,5 метров медной.

Медные теплообменники самые экономичные в работе, но и дорогие. Более доступными для самостоятельного изготовления считаются теплообменники из стальной трубы диаметром не менее 32 мм.

Если предполагается топить печь углём, лучше установить теплообменник из чугуна. Этот металл более крепкий, и стенки устройства долго не будут прогорать.

Расчет мощности теплообменника

Вычислить заранее мощность теплообменника для системы отопления довольно трудно. Для этого нужно учитывать слишком много факторов: диаметр труб, длину змеевика, теплопроводность металла, температуру сгорания топлива, скорость циркуляции теплоносителя и др. Реальная способность теплообменника справляться со своими функциями выяснится только после начала эксплуатации отопительной системы.

При расчетах можно ориентироваться, что 1 метр трубы диаметром 50мм, служащей теплообменником, даст 1 кВт тепловой мощности.

Можно взять для примера какую-либо известную модель котла и в соответствии с его параметрами изготовить свой самодельный теплообменник.

Особенности конструкции

Теплообменник для водяного отопления дома, сваренный из гладкостенных труб, называют регистром. Он выглядит как своеобразная «решетка», и это наиболее популярная форма самодельного теплообменника. Кроме такой конструкции, делают и более простые устройства в виде прямоугольного или цилиндрического бака. Главное, чтобы площадь поверхности для теплового обмена была максимально большой.

При изготовлении теплообменника своими руками нужно соблюдать несколько условий:

  • ширина внутренних пустот в теплообменнике должна быть не меньше 5 мм, иначе вода в нем может закипеть;
  • толщина стенок труб должна быть не меньше 3 мм, чтобы металл не прогорал;
  • зазор величиной 10–15 мм между теплообменником и стенками топки должен компенсировать расширение металла при нагреве.

Особенности монтажа

Теплообменник устанавливают внутрь печи в процессе ее кладки

Проще всего монтировать теплообменник одновременно с сооружением печи. Если устанавливать его в старую печь, придется разобрать часть ее кирпичной кладки.

  1. На подготовленный фундамент печи прямо в полость топки устанавливают трубчатый теплообменник.
  2. При дальнейшем укладывании рядов кирпичей оставляют места для входной и выходной труб устройства.
  3. После завершения кладки печи подключают теплообменник к системе отопления, заполняют систему водой и производят пробную топку печи.

Видео материал предлагает ознакомиться с полезными советами по самостоятельному изготовлению теплообменника:

До сих пор мы говорили только о теплообменниках в системе водяного отопления

Обратим внимание и на другие сферы их применения

Что это такое

Устройство служит для нагрева воды в бане. Его принцип работы основан на физических свойствах горячей воды, расширяющейся и поднимающейся вверх, а холодная при этом остается внизу.

Обычно теплообменник небольшого размера, поэтому жидкость в нем быстро нагревается. К нему присоединяются две трубы – снизу и сверху. Таким образом, горячая по верхнему патрубку, замещаемая снизу холодной, поднимается в бак, который может находиться как в парилке, так и в смежном помещении, как правило – в мойке. При этом вода низкой температуры по нижней трубе постоянно без принудительной подачи добавляется в устройство для нагрева.

Варианты нагрева воды в бане от печи

Выделяют следующие модели:

1. Емкость самоварного типа – устанавливается на выходной патрубок дымохода. Нагрев происходит за счет тепла уходящих в трубу дымовых газов. К штуцеру на дне бака подсоединяется кран для разбора горячей воды. Если у вас нет помывочной, то данный вариант будет отличным решением для нагрева

Мы рекомендуем обратить внимание на следующие условия эксплуатации:

  • использование бака самоварного типа допускается только с печами для бань;
  • запрещается эксплуатировать пустой бак во время работы печи;
  • если вы хотите получить «финскую сауну» данный вариант нагрева воды вам не подойдет, так как в случае долгого разогрева парной жидкость начнет кипеть, из-за чего образуется тяжелый пар.

2. Теплообменник самоварного типа (небольшого размера с возможностью подключения к баку), который можно расположить в любом месте. Удобен тем, что при его наличии, бак можно разместить в помывочной. Из очевидных преимуществ перед остальными вариантами – быстро нагревает воду.

3. Теплообменник, который устанавливается на стартовый дымоход.

4. Стартовый дымоотвод + бак-рюкзак – вариант с нахождением в парной и отсутствием регулируемой конвекции для прогрева помещения.
Емкость соприкасается со стенкой трубы дымохода, за счет чего происходит нагрев жидкости. Из недостатков также можно отметить, что данная модель не имеет защиты от жесткого инфракрасного излучения, и в случае сильного нагревания, вода начинает кипеть.

5. Дымоход-конвектор со встроенным в него нагревателем.

Особенности: регистр находится внутри трубы, из которой выходят 2 одинаковых штуцера ¾ дюйма с внутренней резьбой. С помощью патрубков устройство соединяется с баком, висящим в удобном месте.

Может быть:

  • Вмонтирован в печь – при появлении накипи теряет КПД.
  • Расположен возле дымохода (на нем) – медленнее обеспечивает нагрев до необходимой температуры, зато на его внутренней поверхности ничего не оседает, к нему имеется легкий доступ, и его ремонт не составляет труда.

Выбор зависит от пользователя: чему отдать предпочтение, производительности или комфорту в обслуживании, экономии полезной площади или топлива.

Принцип работы

Без медного теплообменника не обходится ни одна отопительная система котлов. Принцип работы прост. Вода начинает циркулировать по змеевикам в трубах, нагревается, течет в трубопровод системы, в радиаторы, из которых возвращается назад, в уже остывшем виде.

В частных домах теплообменник устанавливают в целях превращения печки в водонагревательный котел

При самодельном устройстве важно учитывать размер и форму, чтобы обменник сочетался с габаритами камеры печки

К обменнику подключаются радиаторы, трубопровод, трубы нагреваются равномерно, тепло распределяется по всему дому.

Теплообменник из медной трубки своими руками

Теплообменник из медной трубки

Данный агрегат – это змеевик из медной трубы, который оборачивается вокруг дымохода. Она быстро нагревается, а воздух, который движется внутри, становится теплым. Чтоб обеспечит высокую эффективность данной системы без применения насоса, длина змеевика не должна быть больше 3 м.

Сделать такую конструкцию можно при помощи аргоновой сварки. Допускается вариант крепления с использованием олова. При этом все поверхности нужно обезжирить ортофосфорной кислотой.

На концах медной трубы должна находиться наружная резьба для присоединения выносного бака с водой. Он должен обязательно находиться выше змеевика, что обеспечит максимальную продуктивность системы.

Альтернативные решения

Если изготовить теплообменник на трубу дымохода из цинка, то уже при температуре в 200 °С он начнет испаряться, тогда как при 500 °С его концентрация в воздухе станет опасной. Поэтому при использовании теплообменника из оцинкованного профиля его нужно эксплуатировать при температуре не выше 200 °С. Со слов домашних мастеров, установить такую конструкцию можно, ведь она станет выполнять роль конвектора воздуха, последний из которых обтекает теплообменник.

Для постоянного отопления такое устройство не годится, тогда как если время от времени нужно быстро прогреть мансарду, то это – то, что нужно

Перед монтажом такой системы важно подумать об особенностях установки. Осуществить такие работы достаточно просто

Крепление можно произвести на железной печи, даже если ее после предстоит обложить кирпичом. Кладка изделий должна осуществляться на ребро, даже в этом случае конструкция останется устойчивой.

Виды дымоходов — внутренний и внешний

Итак, дымоход в бане может быть внутренним или внешним. В России чаще встречаются именно внутренние, которые не нарушают архитектурный стиль парной и значительно экономят тепловую энергию бани – она вся остается внутри помещения. А вот внешние – это больше традиция американских ранчо, хотя в эффектности экстерьера такой конструкции не откажешь.

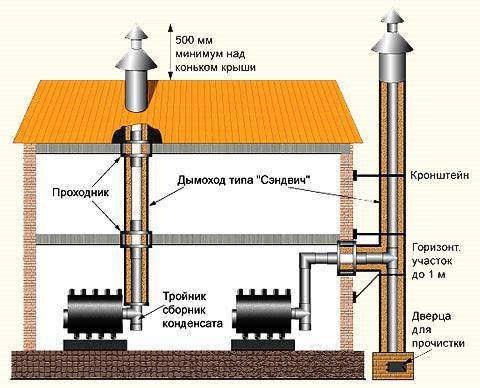

Схема с отличиями внешнего дымохода от внутреннего

Внутренний дымоход для бани хорош тем, что тяга у него намного лучше, и куда проще за ним уход. Да и утеплять его дополнительно не нужно.

А вот если обустраивать внешний дымоход, не придется дырявить потолок и крышу, в чем тоже есть свои несомненные плюсы. Всего же толщина кладки стенок дымохода внутри здания – не менее 12 см, а в наружных стенах – от 38 см.

Бак с подключением водяного контура

Теплообменник в виде бака, расположенного вокруг дымохода, делают из нержавейки или оцинкованной жести. При этом следует учесть конструкцию печи. Если в ней предусмотрен режим дожигания дымовых газов, и температура дыма на выходе из печи не превышает 200 градусов, можно использовать любой материал для изготовления теплообменника.

В простых печах без дымооборота значение температуры дыма на выходе может достигать 500 градусов Цельсия. В этом случае необходимо использовать нержавейку, так как цинковое покрытие при сильном нагреве выделяет вредные вещества.

Чаще всего теплообменники такого типа устанавливают на банную печь и используют в качестве нагревателя воды для ГВС. Бачок оснащают штуцерами в верхней и нижней его части, к ним подключают трубы, выведенные в систему. Бак для горячей воды при этом устанавливают в душевой или парилке. Возможно использовать такую систему и для отопления подсобного помещения или гаража.

Изготовление бака: пошаговая инструкция и видео

Теплообменники для промышленных печей продаются в комплекте с некоторыми модификациями, при установке новой печки можно подобрать подходящую модель с уже готовым водяным контуром. Также можно сделать теплообменник на дымоход своими руками. Для его изготовления необходимы следующие материалы:

  • отрезки трубы из нержавеющей стали разного диаметра с толщиной стенок 1,5-2 мм, листовая сталь;
  • 2 штуцера на 1 дюйм или ¾ дюйма для подключения к системе;
  • бак-накопитель из нержавейки или оцинкованной стали объемом от 50 до 100 литров;
  • медные или стальные трубы или гибкая подводка для ГВС;
  • шаровый вентиль для слива теплоносителя.

Последовательность изготовления для банной печи или буржуйки:

    1. Работы начинают с подготовки чертежа. Размеры бака, устанавливаемого на дымоход, зависят от диаметра трубы и типа печи. Печи простой конструкции с прямым дымоходом отличаются высокой температурой дымовых газов на выходе, поэтому размеры теплообменника могут быть достаточно большими: до 0,5 м высотой.

  1. Диаметр внутренних стенок бака должен обеспечивать плотную посадку теплообменника на дымовой патрубок. Диаметр внешних стенок бака может превышать диаметр внутренних в 1,5-2,5 раза. Такие размеры обеспечат быстрый прогрев и хорошую циркуляцию теплоносителя. Печи с низкой температурой дымовых газов лучше комплектовать баком, имеющим небольшие размеры, чтобы ускорит его прогрев и избежать образования конденсата и ухудшения тяги.
  2. С помощью сварочного инвертора соединяют детали заготовки, следя за герметичностью швов. В нижней и верхней части бака приваривают штуцера для подачи и отбора воды.
  3. Бак устанавливают на дымовой штуцер печи внатяг, промазывая соединительный шов жаропрочным силикатным герметиком. Сверху на бак-теплообменник аналогичным образом ставят переходник с неутепленной трубы на утепленную и выводят дымоход из помещения через потолок или стену.
  4. Подключают теплообменник к системе и баку-накопителю. При этом выдерживают необходимый градус наклона: труба подачи холодной воды, подсоединяемая к нижнему штуцеру, должна иметь угол не менее 1-2 градусов относительно горизонтальной плоскости, трубу подачи нагретой воду подсоединяют к верхнему штуцеру и с уклоном не менее 30 градусов выводят к накопительной емкости. Накопитель должен располагаться выше уровня теплообменника.
  5. В нижней точке системы устанавливают сливной кран. В бане его можно совместить с краном забора теплой воды для парилки.
  6. Перед началом эксплуатации систему необходимо заполнить водой, в противном случае металл перегреется, и его поведет, что может привести к нарушению герметичности сварных швов и утечкам.
  7. Подачу воды в бак-накопитель можно сделать как ручную, так и автоматическую с помощью поплавкового крана. При ручном заполнении рекомендуется вывести на его внешнюю стенку прозрачную трубку для контроля уровня воды в баке, чтобы не запустить систему на сухую.

Для хорошей циркуляции теплоносителя необходимо использовать трубы с диаметром не менее ¾ дюйма, а их общая протяженность до накопительного бака не должна превышать 3 метра!

Теплообменник-водонагреватель, сделанный своими руками, показан на видео.

Назначение и принцип работы

Принцип работы различных видов теплообменников одинаковый: вода нагревается за счет тепла от сгораемого топлива в печи и далее используется для мытья или отопления. При этом нет необходимости в установке в бане отдельного бойлера.

В зависимости от расположения теплообменник может быть:

  • встроенным (внутренним, интегрированным, как еще говорят);
  • внешним (на дымоход).

Выполняется он в виде змеевика или емкости, которая разогревается от жара из топки либо трубы дымохода. Самоварный теплообменник является внешним и работает, подобно самовару, нагреваясь за счет горячих газов от сгораемого топлива.

В теплообменник вварены трубки, по которым поступает и отводится вода. Горячая вода поступает в бак, который размещают либо рядом с теплообменником, либо выносят в другое помещение. Трубы можно расположить так, чтобы вода постоянно циркулировала, нагреваясь в банной печи.

Для чего нужен теплообменник?

Нужно разделять, что для теплообменников различают два вида конструкции. Например, водяной контур считается внутренним, так как устанавливается непосредственно на котел. А вот второй тип – внешний, предназначен для установки на дымоходе.

Абсолютно все виды этих приспособлений должны заполняться жидкостью. То есть в обычном понимании – это своеобразный бак, который может быть размещен на дымоходе, к нему подведены трубы, по которым после горячая вода попадает в радиаторы или баки. Получается, что даже тепловая энергия от выходящих газов сохраняется и дает пользу. Тем самым происходит полный процесс с безотходным циклом. Съем тепла трубы дымохода, как уже говорилось, происходит при помощи подведенных труб, одна поставляет холодную воду, а другая ведет к баку или батареи уже горячую, нагретую воду.

Виды ТО


Схема и принцип работы рекуперативного теплообменника

По принципу работы оборудование делится на рекуперативное и регенеративное. В первых движущиеся теплоносители разделены стенкой. Это самый распространенный вид, он может быть различных форм и конструкций. Во втором случае с одной и той же поверхностью по очереди контактируют горячий и холодный теплоносители. Высокая температура нагревает стенку оборудования во время контакта с горячей средой, далее температура передается холодной жидкости при контакте с ней.

По назначению ТО делятся на два вида: охладительные – работают с холодной жидкостью или газом, остужая при этом горячий теплоноситель; и нагревательные – взаимодействуют с разогретой средой, отдавая энергию потокам холодной.

По конструкции теплообменники бывают нескольких видов.

Разборные

Состоят из рамы, двух концевых камер, отдельных пластин, разделенных термостойкими прокладками и крепежных болтов. Такое оборудование отличается простотой очистки и возможностью увеличения эффективности путем добавления пластин. Но разборные ТО чувствительны к качеству воды. Для продления срока их службы требуется установка дополнительных фильтров, что увеличивает стоимость проекта.

Пластинчатые


Пластинчатый теплообменник нуждается в установке дополнительных фильтров на теплоноситель

Отличаются методом соединения внутренних пластин:

  • В паяных ТО гофрированные пластины из нержавеющей стали толщиной 0,5 мм сделаны путем холодной штамповки. Между ними устанавливается прокладка из специальной термостойкой резины.
  • В сварных пластины свариваются и образуют кассеты, которые затем компонуются внутри стальных плит.
  • В полусварных ТО кассеты скрепляются посредством паронитовых соединений в конструкции из небольшого количества сварных модулей. Эти модули уплотняются резиновыми прокладками и соединяются лазерной сваркой. После чего собираются между двумя плитами при помощи болтов.

Пластинчатые теплообменники используются в условиях повышенного давления и экстремальных температурах. Такие устройства требуют минимального технического обслуживания, экономичны и отличаются высокой эффективностью. Кроме того, по необходимости можно увеличить или уменьшить эффективность оборудования путем увеличения или уменьшения количества стальных пластин.

Единственным недостатком теплообменника из гофрированной нержавейки служит чувствительность к качеству теплоносителя, необходима установки дополнительных фильтров.

Кожухотрубные

Состоят из цилиндрического корпуса, куда помещены пучки трубок, собранных в решетки. Концы труб крепятся развальцовкой, сваркой или пайкой. Достоинством такого оборудования служит нетребовательность к качеству теплоносителя и возможность использования в технических процессах, где присутствуют агрессивные среды и высокое давление (в нефтяной, газовой, химической промышленности). Недостатки кожухотрубных ТО – относительно низкая теплоотдача, большие габариты, высокая стоимость и сложность в ремонте.

Спиральные

Состоят из двух листов металла, свернутых в спирали. Внутренние края соединены перегородкой и закреплены штифтами. Такие теплообменники компактны и обладают эффектом самоочистки. Они способны работать с жидкими неоднородными средами, любого качества. При повышении скорости движения жидкости, увеличивается интенсивность теплообмена. Недостатки: сложность в изготовлении и ремонте, ограничение давления рабочей жидкости до 10 кгс/см².

Спиральный
Кожухотрубный

Двухтрубные и труба в трубе


Схема теплообменника “труба в трубе”

Первые состоят из труб разного диаметра. В качестве теплоносителя используется жидкость и газ. Устройства используются в местах с повышенным давлением, имеют высокий уровень теплоотдачи. Отличаются простотой монтажа и обслуживания. Единственный недостаток – высокая стоимость.

Теплообменник «труба в трубе» состоит из двух труб разного диаметра, соединенных между собой. Они используются при небольшом расходе теплоносителя и чтобы оборудовать дымоход.

Водяной теплообменник замкнутого типа

Принцип действия всех замкнутых систем отопления построен на элементарных законах физики – при нагревании, плотность воды уменьшается и подталкиваема снизу более холодной, она начинает подниматься по трубе, попадая в расширительный бак, и уже из него по всему контуру возвращается к нагревателю.

В данном случае, в качестве нагревателя выступает дымоход, который своей энергией толкает воду по контуру системы отопления.

Самодельный змеевик

Конструкция, изображённая на фото, является самым распространённым и простым способом использования тепла от дымохода. Верхний край трубки соединяется с расширительным баком, а нижний с контуром отопления.

Чаще всего такую систему используют в качестве вспомогательной. С её помощью можно обогревать небольшие помещения, в которых ранее не предусматривалось отопление, но не более того. Выступать в роли основного отопления она не сможет, так как в её устройстве есть несколько значительных недостатков:

  • Температура на поверхности дымохода – величина непостоянная и сложноконтролируемая, как следствие, невозможно регулировать степень нагрева теплоносителя.
  • Из-за непостоянства температуры, очень сложно рассчитать оптимальную длину змеевика. Если он будет слишком коротким, вода начнёт закипать и разорвёт трубку, а если слишком длинный, теплоноситель вообще не прогреется до нужной температуры.
  • Воду из расширительного бака нельзя использовать для душа или в других целях, и дело не только в нерегулируемом нагреве. При заполнении бака холодной водой, она через змеевик начнёт охлаждать дымоход, в результате чего образуется конденсат и ускоряется процесс образования нагара на внутренних стенках.
  • Температуры, до которой нагревается дымоход, недостаточно для прогрева длинного контура. При обычном отоплении, вода, проходя по системе, теряет всего 25 градусов, чтобы сохранить этот показатель в данной ситуации, вся система должна быть небольших размеров.

Регистровый теплообменник

Чтобы избежать проблем с самодельными устройствами, можно приобрести регистр теплообменник на дымоходную трубу. Конечно, цена такого приспособления будет выше, чем у сделанного своими руками. Но и качественные характеристики не идут ни в какое сравнение.

Расчеты мощности

Все расчеты всегда будут примерными, в каждом отдельном случае сложно определить ту мощность, которая потребуется для обогрева комнаты, парной и тому подобное.

Принято считать, что не более 5 кВт достаточно для того, чтобы обогреть обычное банное помещение. К примеру, 1 кв. м. теплообменника (его площади), равен 9 кВт печи. Учитывайте, что мощность значительно сократиться, после затухания печи или котла, поэтому расчет нужно делать по поверхности теплообменника печи. Поэтому при расчете старайтесь учитывать максимальную площадь теплообменника, чтобы обеспечить достаточную температуру даже при одноразовой топке.

Форма в таком случае практически не играет роли, она может быть самой разной, как вам заблагорассудится. Наиболее оптимальным считается регистр из нержавеющих труб, но постепенно его место занимает сваренный коллектор из двух швеллеров. Теплосъемник такой формы считается менее производимым, но для его установки и монтажа не понадобиться много материала.

Также не забывайте учитывать тип самого дымохода, на кирпичных дымоходах обустроить качественный теплообменник достаточно сложно, в отличие от металлических каналов. Поэтому отдавая предпочтение самостоятельной работе, исходите из удобства.

Особенности и схема изготовления бойлера косвенного нагрева своими руками

По внешнему виду бойлер косвенного нагрева – это крупная накопительная емкость, независящая от источников энергии (газа, электричества и др.). Внутри бака, изготовленного из устойчивого к коррозии материала, установлена спиралеобразная трубка, по которой циркулирует теплоноситель. Холодная вода в бак подается через входную трубку, как правило, расположенную внизу. Нагрев воды в бойлере происходит равномерно за счет перемещающегося теплоносителя отопительной системы. Выходная трубка для горячей воды устанавливается вверху. Для удобства пользования трубы оснащаются шаровыми кранами. Снаружи бак покрывается слоем теплоизоляции.

Чертеж изготовления бойлера косвенного нагрева объемом 100 литров показан ниже:

Принципиальная схема работы бойлера:

Отопительная вода из котла поступает в емкость водонагревателя, где, проходя по спиральной трубке, на выходе преобразуется в холодную. Возвратная охлажденная вода поступает обратно в котел.

Теплообменник: механика работы

Сгорание печного топлива обеспечивает температуру при вхождении в дымоход свыше 500 °С. Такие показатели излишни, потому что тягу дымоход поддерживает и при 300-400°С. Без вреда для печки часть тепла можно перенаправить на нагрев воды в системах отопления, водоснабжения или воздуха в помещениях. Функция теплообменника заключается в обеспечении передачи (обмена) тепла от газов в дымовой трубе воде или воздуху.

Существующие модели

Специалисты считают оптимальными 3 конструктивных решения по оборудованию теплообменника на дымоход:

  1. змеевик;
  2. цилиндр с теплоносителем вокруг трубы – «водная рубашка»;
  3. переделка канала дымохода под ступенчатый лабиринт для замедления движения газов и повышения теплоотдачи.

Варианты №1 и №2 используют для подачи тепла для нагревания воды и в отопительные системы, №3 – для обогрева помещений.

Свойства разных типов теплообменников

Всем теплообменникам присущи особенности, незнание которых приведёт к дефектам системы теплообмена. Если мы передаём тепловую энергию воде, часто возникает эффект избыточного теплообмена. Приток холодной воды в теплообменник на трубе при разогретом дымоходе ведёт к забиванию канала гарью и образованию конденсата от отработанных газов.

Ещё одно не самое лучшее решение, которое быстро нарушит работу теплообменника – монтаж змеевика водоснабжающей трубы внутри самого дымохода. Нагар в дымоходе — полбеды, главный риск – отравление угарным газом.

Для бесперебойной и безопасной работы системы теплообмена рекомендуется раз в полгода проводить профилактику – визуальный осмотр, чистку от гари и накипи, ремонт (в случае необходимости). Бережное отношение к теплообменнику позволит ему прослужить десятки лет.

Требования

  • Лучший материал для бака теплообменника – сталь «нержавейка», которая выдерживает высокие температуры и резкие перепады.
  • Теплообменник подбирается в соответствии с мощностью отопительного прибора. Нарушение данного правила приведет к потере КПД самой печи.
  • Теплообменник не монтируется на трубу «намертво» – конструкция должна легко сниматься для ремонта или очистки.
  • Теплоаккумулирующий бак необходим для теплообменников с «водной рубашкой» (водяным контуром), чтобы холодная вода не попадала в сам теплообменник.

Разновидности установок

Данный агрегат использует тепловую энергию от дымоотводной трубы, которую передает теплоносителю. Конфигурация устройства зависит от вида и конструкции дымохода, материала из которого он изготовлен. В качестве теплоносителя может выступать:

  • обычная вода;
  • воздух;
  • любые жидкости, которые не замерзают;
  • масло.

Варианты теплообменников для дымоходов

Все теплообменники разделяют на воздушные и жидкостные. Воздушные установки имеют достаточно простую конструкцию. Их можно сделать своими руками при помощи подручных средств. Недостатком данного агрегата есть его низкая продуктивность.

Теплообменник, который использует в качестве теплоносителя жидкость, имеет более сложную конструкцию. Чтоб данная установка работала эффективно, нужно соблюдать некоторые рекомендации по монтажу. Но если все сделать правильно, дымоход с теплообменником может исполнять роль полноценной отопительной системы для небольшого дачного домика или бани.

Изготовление своими руками

Самодельный медный теплобменник змеевик

Принятие решения о самостоятельном изготовлении, как правило, говорит о наличии кое-какого инструмента и навыков работы с ним. В идеале необходима полноценная мастерская с тисками, сваркой (двух видов), верстаком, наковальней и т. д. Если оснащение оставляет желать лучшего, возможен вариант сборки простейшей модификации – медного спиралевидного змеевика.

Плюсы этого варианта:

  • Медь относительно легко гнется, паяется.
  • Змеевик не содержит соединений, подвергающихся сильному нагреву.
  • Спиральная форма проста, универсальна, а для ее придания не нужно сложное оборудование.
  • Установка такого теплообменного устройства не потребует серьезной модернизации печной конструкции.

Банная печь с таким теплообменником справится со всем, чего от нее можно ожидать: обеспечит работу 2 – 3 радиаторов отопления, нагреет воду в небольшом баке. За микроклимат в парилке, все же, отвечает каменка.

Расходные материалы

Трубогиб ручной

Из специальных инструментов для работы с медью необходима только газовая горелка. Профессионалу потребуется труборез, фаскосниматель, металлический ершик нужного размера. Однако все это заменяется болгаркой, напильником (рашпилем), мягкой абразивной губкой. Расходных материалов также понадобится минимум:

  • отожженная медная труба в бухте d32, длиной 3.5 — 4.5 м (в зависимости от d дымохода);
  • водорозетки переходные (резьба-пайка) d32 * 1.25” – 2 шт;
  • обычный низкотемпературный и жесткий медный припой для среднетемпературной пайки (650 — 750°C);
  • паста «флюс»;
  • мягкая абразивная губка;
  • газ пропан-бутан для среднетемпературной пайки – 1 баллон (0.5 л);
  • мытый просеянный мелкий песок – 5 – 6 кг;
  • трубопровод, краны, клапаны «Маевского», радиаторы.

Необходим «трубогиб» — ровное круглое бревно. С его помощью теплообменник для банной печи получит форму спиралевидного змеевика. Длина бревна – не меньше 1 м, а диаметр равен габаритам дымохода на выходе из печки. Как правило, параметр зависит от размеров топки и не бывает менее 10 см.

Алгоритм сборки

Водяная рубашка своими руками

Самая сложная часть сборки – придание спиралевидной формы. Для этого трубу придется гнуть, используя жестко установленное бревно. Неотожженную медь согнуть не получится, поэтому покупать надо именно ту, что в бухтах. Самый простой способ установки теплообменника «змеевик» в кирпичную печь (для отопления) – монтаж на дымоход. Алгоритм действий:

  1. Надежно заглушите один конец трубы, например, запаянной заводской заглушкой.
  2. Заполните трубу песком, проливая водой, простукивая молотком, уплотняя «шомполом». Им может стать металлопластиковая труба или заглушенный резиновый шланг.
  3. Когда труба будет заполнена, максимально уплотните наполнитель, затем заглушите второй конец. Старайтесь, чтобы песок при этом не «разуплотнился».
  4. Прикрутите к бревну П-образный или круглый хомут, который будет плотно держать трубу. Основание «П» – перпендикулярно трубогибу ближе к концу, а расположение по окружности роли не играет.
  5. Вставьте конец бухты в хомут, начните, не торопясь, накручивать трубу на бревно.
  6. Если где-то появился залом, значит, в этом месте песок лежит недостаточно плотно. Желательно начать все сначала, но, теоретически, можно попытаться отстучать залом молотком.
  7. Если d дымохода равен 150, а длина бухты — 4.5, должно получиться 8 – 9 витков спирали (высотой не более 35 – 40 см), а также два «хвоста» по 30 – 40 см.
  8. Отрежьте заглушки, вычистите песок, промойте спираль.
  9. Припаяйте к концам спирали переходные водорозетки.
  10. Снимите крышку, закрывающую каменку, или демонтируйте шиберную заслонку (выньте часть дымохода).
  11. Оденьте «змеевик» на трубу как можно ближе к печке.
  12. Соберите обратно дымоход, учитывая необходимые герметики, подмотки (если они были).

Теперь можно установить и подключить остальные элементы отопительной системы, в том числе открытый расширительный бак самоварного типа, трубопровод, краны, радиаторы, воздушные клапаны. Для улучшения естественной циркуляции диаметр трубопровода не должен быть намного меньше размеров змеевика. В идеале – он также будет медным, того же диаметра.

Купить или сделать самому

Если вы хотите увеличить теплоотдачу от дорогого покупного котла, лучше купить готовые качественные устройства – промышленность выпускает их в достаточном ассортименте. Но если хочется модернизировать буржуйку в бане либо гараже или повысить КПД камина со стальной трубой на даче – можно неплохо сэкономить, изготовив и установив теплообменник на дымоход своими руками. Установка теплообменника силами наемного специалиста обойдется во столько же, сколько стоит сама конструкция.

Примерная цена

Стоимость промышленно изготовленных теплообменников для дымохода различается в зависимости от конструкции и производителя.

Ходовые теплообменники-баки для дымохода диаметром 115 мм емкостью 6 л стоят рублей, емкостью 12 л стоят рублей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
