Строительство стен и крыши каркасной бани: поэтапное возведение каркаса и его обшивка

Этап V. Сооружаем стропильную систему

Балки перекрытия и стропила каркасной бани сооружать лучше всего из досок сечением 15х5 см, ставя их на ребро и скрепляя между собой. В итоге расстояние между стропилами должно получиться 10х12 см. В вертикальном положении их нужно фиксировать «косынками», а сверху – соединять между собой такого же сечения коньковым брусом. Балки же нужно выпустить наружу на расстоянии 40 см. А саму обрешетку для этого сделать можно из доски толщиной 25 см, укладывая ее прямо от конька.

А для скрепления стропильных ферм еще на земле сегодня используют специальные металлические пластины:

Согласитесь, ведь проще собирать стропильную конструкцию прямо на земле, после чего поднимая ее наверх и уже устанавливая готовой. Тем более, когда речь идет о каркасной бане.

И, наконец, в качестве кровельных покрытий больше всего подойдет мягкая черепица, если баня легкая и на условном фундаменте, и металлочерепица, если речь идет о более серьезной постройке.

Если у вас не будет чердака, тогда обязательно утеплите крышу снаружи:

Расчёт материалов и список инструментов

В качестве примера будет рассмотрен расчёт для каркасной бани наиболее распространных размеров. Каркас изготавливается из бруса, размер конструкции — 5х4 м. Основание будет столбчатым армированным.

Для каркасной конструкции можно использовать облегченный фундамент из асбестоцементных труб

Для отделки стен внутри и снаружи применяется вагонка хвойных пород деревьев. Крыша будет двускатной, покрытие — металлочерепица.

Актуальным моментом является выбор древесины. Материал дложен быть просушенным. Больше всего подойдут липа, лиственница или осина. Данные породы имеют невысокую теплопроводность, они способны длительный период времени сохранять первоначальную форму строения. Стены возводятся из досок толщиной 2—3 см. Для внешней обшивки подходят рейки из лиственницы или сосны.

Столбчатое армированное основание по стоимости и надёжности является оптимальным вариантом для каркасной постройки.

Столбчатый армированный фундамент подходит для возведения каркасных бань в большинстве регионов

Его можно использовать в большинстве регионов. Понадобится подготовить материалы в следующем количестве:

  • бетон — 2 м3;
  • обрезные доски для каркаса — 0,3 м3;
  • арматурные прутья — 80 м.пог.

Каркас можно изготовить из досок, кусков фанерных листов или ОСП. Если грунт на территории строительства глинистый, то опалубку делать не нужно.

Самой сложной и финансово затратной деталью бани является каркас. К приобретению материалов на данном этапе нужно подходить взвешенно. Список необходимых материалов:

  • брус 120х120 мм — 5,3 м3;
  • минеральная вата толщиной 10 см — 36 м2;
  • материал для пароизоляции — 40 м2;
  • вагонка из дерева — 70 м2;
  • материал для гидроизоляции — 40 м2.

Чтобы сэкономить, вместо брусков можно приобрести доски 50х100 мм.

Для экономии финансов можно использовать обрезные доски 50х100 мм в процессе изготовления каркаса

Брус должен быть второго сорта и ниже, доска может быть исключительно первого сорта. Обшивку стен с внешней стороны можно сделать не деревянной вагонкой, а пластмассовыми листами или профнастилом.

Пол изготавливается из обрезной шпонированной доски. Потолок следует обить вагонкой. Если есть желание сэкономить, для теплоизоляции можно использовать минеральную вату. Список материалов:

  • обрезные доски — 1,8 м3;
  • доски 150х50 мм — 0,2 м3;
  • плинтус — 20 м.пог.;
  • минеральная вата — 20 м2;
  • вагонка из дерева — 20 м2.

Сэкономить удастся на настиле покрытия чердака. Если не планируется его использовать, то минеральная вата может быть закрыта необрезной доской или отрезками плит.

Крыша двускатная, чердак можно использовать для хранения инструментария.

Оптимальным вариантом каркасной конструкции является двускатная крыша

Утеплять крышу не нужно. Стропила будут висячими. Понадобятся такие материалы:

  • водосточная система — 1 комплект;
  • рейки для стропил — 0,2 м3;
  • планки для обрешётки — 0,1 м3;
  • карнизные рейки — 0,1 м3;
  • металлочерепица — 20 м2.

В бане довольно часто вместо водостока оборудуют отмостку по периметру с помощью цементно-песчаного раствора.

Список материалов, которые также будут необходимы:

  • трубы из асбеста;
  • саморезы;
  • гвозди;
  • скобы;
  • цемент;
  • гравий или песок.

Понадобятся такие инструменты:

  • угольник;
  • строительный уровень;
  • рулетка;
  • электродрель;
  • набор отвёрток;
  • молоток;
  • плоскогубцы.

Важно продумать все архитектурные и строительные задачи, к которым можно отнести:

  • внутреннюю обшивку банной постройки;
  • выбор оптимальных материалов для строительных работ;
  • действия, которые требуются для обеспечения безопасного использования конструкции.

После подготовки инструментов и материалов можно переходить к строительным работам.

Плюсы и минусы

Грамотно использовать все преимущества и по возможности нивелировать имеющиеся недостатки — пожалуй, в этом состоит главная задача человека, который берется за самостоятельное возведение каркасной бани. Если вы изучили проекты бань из пеноблоков и увидели, какие недостатки есть у этого материала, не думайте, что с каркасными сооружениями все так радужно. Не будем вводить вас в заблуждение: минусы имеются в каждом деле, а потому лучший способ справиться с ними — внимательно их изучить. Собственно, начнем с них.

Недостатки

  • возможная усадка бани с течением времени;
  • необходимость качественного утепления и связанный с этим рост расходов;
  • материальные и временные затраты на отделку — как внутреннюю, так и внешнюю;
  • внимательный уход и осторожная эксплуатация.

Мы неслучайно начали именно с минусов. Так вы сразу увидите те подводные камни, с которыми сопряжено строительство каркасной бани

И если все же после знакомства с ними, они кажутся вам не крупными булыжниками, а мелкой галькой, то обратите внимание на следующие преимущества выбранного типа постройки

Преимущества

  • легкое сооружение не требует изнурительной подготовки основательного фундамента;
  • хорошо сохраняют тепло, но только при качественном утеплителе;
  • подкупающая дешевизна сборки;
  • экологичность и устойчивость к колебаниям в земной коре;
  • возможность построить каркасную баню в самые сжатые сроки, даже в сложных погодных условиях.

Если плюсы все же перевесили возможные недостатки, и вы все еще желаете построить баню такого типа, то приступайте к следующему этапу.

Утепление стен опилками

  1. Особенности использования
  2. Достоинства и недостатки
  3. Технология утепления
  4. Подготовительные работы
  5. Заполнение внутренних полостей
  6. Укладка на каркас
  7. Теплоизоляция стен обмазкой
  8. Монтаж блоков

Опилки — это частицы отходов древесины, полученные после пиления. Сыпучая масса считается универсальным утеплителем, но чаще всего применяется в одноэтажных домах, банях и домах с мансардами.

Наиболее экономически выгодные варианты — насыпать толстый слой трухи или смеси на ее основе во внутренние проемы конструкции или покрыть перегородки снаружи. Утепление стен опилками можно производить на всех стадиях строительства и эксплуатации здания.

Для утепления стен используют чистый материал или перемешанный с другими компонентами для изменения его свойств и улучшения результата. Например, для продления срока эксплуатации отходы пропитывают антисептиками, антипиренами и другими средствами.

Некоторые технологии предполагают сооружение каркаса для удержания изолирующего «пирога», что сильно усложняет работу, но зато снижает финансовые затраты на ремонт.

Труха долгое время считалась лучшим способом утепления дома. К достоинствам этого способа изоляции относятся:

  • Отсутствие в составе вредных для человека компонентов. Для приготовления раствора используются природные материалы, такие как глина, песок, известь, отходы пиломатериалов.
  • Низкая стоимость трухи. Расходы пойдут только на доставку сырья.
  • Длительная эксплуатация покрытия из опилок.
  • Отсутствие необходимости обладать опытом работы с этим материалам. Специальная оснастка для выполнения операций не требуется.
  • Очень низкая теплопроводность утепляющего «пирога». Такие свойства передаются от массива дерева.

Подобная изоляция обладает целым рядом недостатков. Наиболее неприятными считаются такие свойства:

  1. Опилки хорошо горят и относятся к материалам с повышенной пожароопасностью.
  2. Они становятся убежищем для мышей, быстро повреждаются грибком и плесенью.
  3. Утеплительный слой дает усадку, необходимо периодически проверять его состояние и заполнять пустоты.
  4. Труха быстро впитывает влагу. Для защиты субстанции требуется гидроизоляционная паропроницаемая пленка.

Закрепить покрытие из сыпучего материала на вертикальной поверхности непросто. Технология работы требует строгого соблюдения очередности операций, иначе эффект от использования субстанции будет минимальным. Также на результат будет влиять качество компонентов. Сведения о том, как правильно утеплить стены опилками, приведены ниже.

Как построить правильно каркасную баню, пошаговая инструкция

Есть возможность построить каркасные бани своими руками, если выбрать правильный алгоритм. Пошаговая инструкция включает в себя каждый этап работы. Можно осуществить быструю сборку и наслаждаться сооружением всей семьей или большой компанией.

Фундамент

Фундаментом под каркасную баню может быть обычный столбчатый вариант. Ведь это небольшое и легкое строение. Необходимо определить количество ям, в зависимости от нагрузки, затем утрамбовать дно, расположить в них опалубку, затем остается лишь провести армирование и залить бетонную смесь.

Всего через 7 дней можно будет приступать к возведению конструкции на основании дальнейшего подробного алгоритма.

Подведение воды

Построенная баня не может обойтись без воды. Необходимо подвести коммуникации от скважины или центрального водопровода к месту, где будет находиться моечная. Они должны быть сделанными на основании всех стандартов и норм.

Каркас

Создается каркас и устанавливается на фундамент. В большинстве случаев, будь то металлический или деревянный вариант, закупается готовая сборно-разборная конструкция. Это позволяет значительно сэкономить время и избежать распространенных ошибок.

Сборка происходит с нижней обвязки, затем располагаются промежуточные стойки, наконец осуществляется верхняя обвязка и формируются перекрытия.

Стропильная система крыши

Самые распространенные крыши – стропильные. Основным материалом является доска. Она располагается на расстоянии около 15 сантиметров друг от друга и образует треугольники. Это основа, на которую в дальнейшем необходимо прикрепить паро и теплоизоляцию, а также защиту от влаги. В качестве основного покрытия для сауны или бани на крыше используется черепица или же профлист. Подобная стропильная система очень надежна.

Собираем пол

Есть несколько этапов работы:

  • Слой гидроизоляции пола;
  • Укладка деревянных балок;
  • Поперечные балки и лаги для формирования устойчивого основания;
  • Укладываются листы ОСБ;
  • Дополнительный слой гидроизоляции накладывается на всю площадь, например это рубероид;
  • Укладывается утеплитель;

Последним этапом становится окончательная отделка, для этого можно использовать брус или же любой материал, который подходит по дизайну к интерьеру.

Стены

Актуально будет смотреться отделка с помощью досок. Натуральное дерево подарит ощущение уюта и комфорта в бане. Кроме того, в аналогичном стиле могут быть выполнены сиденья, пол и потолок. Это позволит обеспечить классическую атмосферу.

Потолок

Потолок в бане в большинстве случаев повторяет дизайн стен, это также может быть доска. При монтаже обязательно нужно учитывать освещение, лучше продумать заранее какой тип источников света будет выбран. Они обязательно должны быть гидроизолированными и адаптированными к работе при больших температурах.

Установка окон и дверей

Одним из последних этапом становится установка дверей и окон. Выбор материалов остается на вкус пользователя. Однако, необходимо понимать, что для каркасной бани своими руками стоит создать максимальную изоляцию. Это значит, что выбираются достаточно плотные стеклопакеты и надежные двери.

Внешняя обшивка

Строительство бани не обходится без внешней обшивки. После монтирования слоя гидроизоляции, а также создания утепления и обрешетки, можно выбирать практически любой материал. Главное, чтобы он был защищен от перепадов температур, осадков и иных особенностей.

Внутренняя отделка бани

Это длительный процесс, который проводится поэтапно, важно, чтобы каждой мелочи было уделено большое значение. В проект каркасной бани заранее вписаны материалы

Ориентироваться необходимо на стоимость, на инструкцию к основному каркасу, а также на фото желаемого дизайна, а также плюсы и минусы.

Этап IV. Поднимаем стены

Итак, фундамент готов, и мы можем смело переходить к строительству стен каркасной бани. Как вы уже подметили для себя из наших схем, ничего сложного здесь нет.

Итак, еще перед тем, как начать строить стены, важно тщательным образом убедиться, что подготовленная древесина – хорошо просушена. А породы она может быть практически любой (кроме как из березы, которая быстро гниет) – липы, лиственницы или осины, теплопроводность у которых низкая, и строение на долгое время сохраняет свою форму

Причем для внешний обшивки лучше всего подходит именно сосна и лиственница, а для внутренней – любая другая порода дерева, наиболее целебной из которых является осина.

Снаружи все доски нужно будет по окончанию строительства покрыть антисептиком «Текстурол», а внутри вагонку желательно отшлифовать и покрыть в два слоя мебельным лаком. Кроме мойки и парилки, там целесообразна будет специальная пропитка.

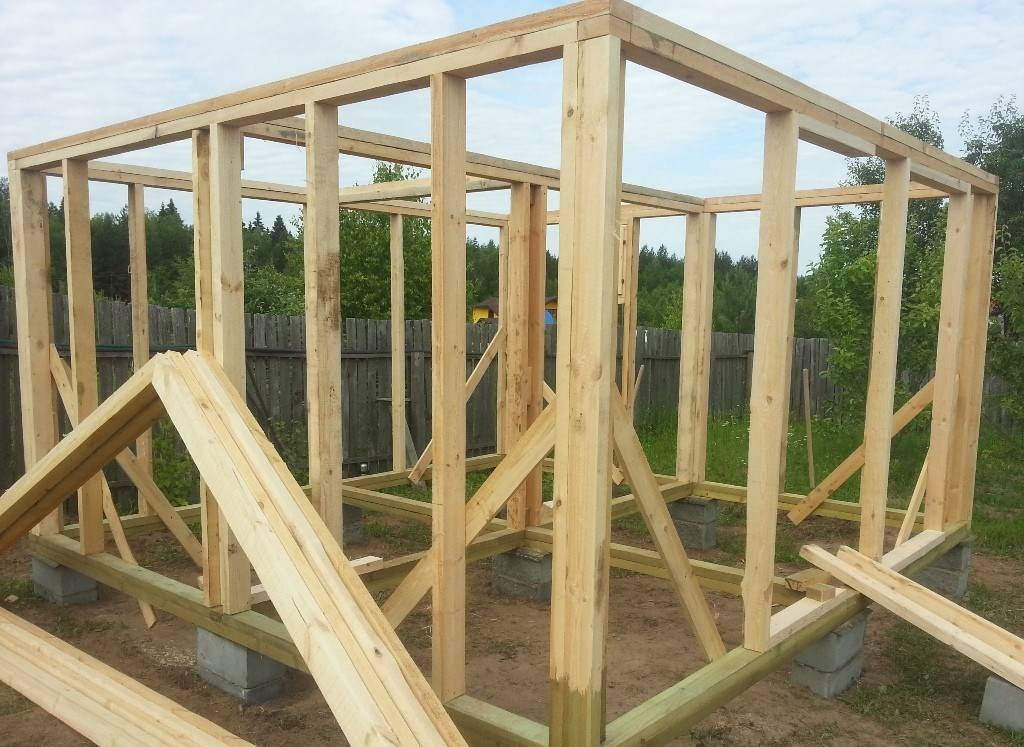

Строим стены прямо на фундаменте

Итак, надежней всего сделать нижнюю обвязку из крепкого бруса, например, с сечением 10х10 см, соединив его в углах в четверть и хорошо скрепив гвоздями. Для того же, чтобы нижняя обвязка и установленные угловые стойки не смещались, их нужно ставить на штыри из стали по 2 см, которые вмурованные в бетон. Точно такой же брус можно использовать и для верхней обвязки. А для того, чтобы каркас бани получился достаточно жестким, по углам желательно поставить 8 раскосов.

По стенам теперь нужно установить промежуточные стойки из брусьев с тем же сечением – 10х10 см. И можно класть лаги для пола, в качестве которых хорошо подойдут спаренные доски с параметрами сечения 15х5 см, которые можно класть прямо на гидроизоляцию фундамента.

Поднимаем готовые стены

Иногда удобнее соорудить и скрепить каркасные стены на земле, а затем их просто поднять:

Чем конкретно удобнее? Хотя бы тем, что здесь нет необходимости работать руками выше головы, и они не так затекают. Плюс стены и фундамент можно строить одновременно, если вас работает несколько человек.

И уж точно удобнее поднимать готовые каркасные стены, если вы строите двухэтажную баню:

Монтаж каркаса потолочного перекрытия и крыши

На верхнюю обвязку стен смонтированы 8 потолочных балок, на концах балок сделаны спилы под угол стропил. Установлены связи из 3-х балок.

8 потолочных балок смонтированы на верхнюю обвязку стен

Связи из трех балок

Стропила были собраны по классической технологии. Вначале выставлялись крайние стропила, защемляя конек. Затем две стропилины фиксировались по центру. Остальные стропила прибивались через конек вначале с одной стороны крыши, потом – с другой.

Обратите внимание, что на крайних стропилах сделаны выпилы под консольные балки для выноса крыши

Монтаж стропил каркасной бани

Установлены вертикальные фронтонные стойки, размеры определялись по месту. Брусьями оформлен проем для чердачного люка.

В выемки на крайних стропилах врезаны консольные балки. К ним прибивались лобовые доски, сверху дополнительно крепилась обрешетка.

Консольные балки формируют вынос крыши

Готовая стропильная система крыши

Сооружение потолка и крыши для каркасно-щитовой бани


Проход дымохода через потолок можно выполнить таким образом. В жаропрочной панели или металлическом листе вырезается квадратное отверстие, в котором закрепляется металлическая коробка для печной трубы. Высота коробки должна быть больше, чем высота перекрытия. При монтаже трубы пространство прохода заполняется базальтовым волокном. Устроенный таким образом проход печной трубы является безопасным в пожарном отношении, так как в нем отсутствует соприкосновение дымохода с деревянной конструкцией кровли. По остальной поверхности потолка на балках перекрытия закрепляется фольгированная изоляция, поверх которой устанавливается деревянная обшивка из вагонки. Верхнее пространство между балками потолка заполняется утеплителем, накрывается гидроизоляционной мембраной и застилается досками т. 20 мм с креплением на гвоздях к лагам потолка.

Устройство крыши каркасно-щитовой бани практически ничем не отличается от монтажа аналогичной конструкции жилого дома. Оно включает в себя: сборку мауэрлата и стропильной системы, установку обрешетки и укладку кровельного материала. Учитывая то, что наш фундамент не отличается массивностью, крыша бани не должна быть тяжелой. Поэтому вместо черепицы для покрытия можно выбрать кровельное железо или рулонные материалы.

Возведение крыши для каркасной бани

За потолочные балки бани служат брусья стандартных размеров – 15 на 15 сантиметров. После фиксирования балок крыши, на последние укладывается деревянный настил, минимальная толщина доски которого достигает 50 миллиметров.Стропила крыши каркасной бани могут монтироваться на месте (при относительно небольшой высоте крыши), либо собираются на земле, после чего при помощи строительных лесов поднимаются в места крепления.

Стропила крыши каркасной бани могут монтироваться на месте

Каркасная баня имеет вентилируемый чердак. Достигается это условие обрешеткой, размещенной поверху стропил. Обрешетка укладывается сплошным слоем для мягкого материала крыши, или шагом материала, которым непосредственно, будет накрыта крыша (натуральная или металлочерепица, шиферные листы).После возведения стропил с обрешеткой, надежного закрепления потолочных балок, при помощи строительных лесов начинают монтаж кровельных материалов бани.

Говоря о внутренних работах, на финишной прямой постройки каркасной бани своими руками, стоит учитывать факт невозможности окрашивания лакокрасочными материалами внутренних стен и потолка. От воздействия высокой температуры на лаковое покрытие, окраска способствует выделению токсичных веществ, что отрицательно влияют на здоровье человека.

Стенки закрываются пароизоляционным материалом – пергамином, между стеновое пространство – фольговой бумагой. Потолок бани может быть утеплен слоем минеральной ваты, а также обшит натуральной вагонкой из липы для предания большей элегантности и престижного вида помещению.Стена, которая отгораживает печь от зоны отдыха или парилки, для противопожарных соображений выполняют из кирпичной кладки.

Стенки закрываются пароизоляционным материалом – пергамином, между стеновое пространство – фольговой бумагой.

Внешняя сторона каркасной бани может быть обшита владельцем по желанию. Это может быть элегантная плитка, быть оштукатурена, обшита еловыми или иного дерева досками. Между обшивкой бани и стеной, в обязательном порядке устанавливается гидроизоляционная пленка.Варьировать с внутренней и внешней отделкой поможет современный рынок строительных материалов, а также вкусовые пожелания владельца будущей каркасной бани, исходя из своего материального благосостояния.Залог быстрого и точного завершения строительства бани на своем участке – правильно разработанный проект строительства, с включением малейших деталей, в конечном итоге от которых зависит прямолинейная стойка сооружения, качество выполняемых работ.Читая статью о строительстве бани своими руками, при помощи простых и понятных советов видим, что бюджетная версия строительства бани все реальна. Не обязательно утверждать, что если баня сделана из недорогих материалов и неопытных специалистов, значит сооружение будет расслаблять     человека после тяжелого рабочего дня, недели с большим отличием от аналогичной бани с престижных и дорогих материалов отделки.Уютная и красивая каркасная баня может быть выполнена своими руками, мечта каждого человека может стать реальностью.

Оформление «пирога» стен на каркасе

Переходим к «пирогу» стен. У меня он выглядит следующим образом:


Схема «пирога» стен каркасной бани

Гидроизоляция и ветрозащита

Первым слоем стала ветрозащита и гидроизоляция – пленка «Изоспан А». Ею баня была обшита снаружи, включая стены и фронтоны. Крепление выполнялось степлером на вертикальные стойки.


Крепление гидроизоляционной и ветрозащитной пленки «Изоспан» на каркас стен бани

Монтаж контробрешетки

Следующий этап – монтаж контробрешетки (вдоль стоек каркаса), формирующей вентиляционный зазор между гидроизоляцией и внешней обшивкой стен.


Монтаж контробрешетки на внешних стенах бани

Зашивка стен имитацией бруса (снаружи)

Контробрешетка зашивалась вагонкой — имитацией бруса. Вначале по периметру бани вкруговую (с использованием лазерного уровня) был выставлен первый ряд. Остальная вагонка забивалась оцинкованными гвоздями уже по выставленному уровню.


Обшивка стен имитацией бруса

Зашивка фронтонов оказалась более сложным занятием. Вначале был сформирован слой обрешетки (для продолжения вентиляционного зазора на стенах). Затем он был обшит вагонкой, за исключением проема для люка.


Монтаж реек (обрешетки) на фронтонах каркасной бани

Дверца для люка выполнялась «по месту». Изнутри на уголки были прикручены поперечины, к ним – первый ряд обшивки. К поперечинам также, для жесткости, прибита укосина. Затем – монтирован второй ряд обшивки. Так как я решил, что люк будет закрываться изнутри, с внутренней стороны дверцы был прикручен шпингалет.


Дверца для чердачного люка каркасной бани

Утепление стен

Для утепления стен я воспользовался матами «Rockwool» толщиной 50 мм. Толщина утепления в «пироге» 150 мм, поэтому «Rockwool» был уложен в 3 слоя по 50 мм.

Маты укладывались между стойками каркаса. Стандартная ширина матов 600 мм, поэтому шаг между стойками был выбран 625 мм. Так как ширина стоек -50 мм, то при таком шаге между стойками остается 575 мм, то есть на 25 мм меньше ширины матов «Rockwool». Благодаря этому утеплитель сжимается и плотно удерживается между стойками.


Укладка утепляющих матов «Rockwool» между стойками каркаса

Самое сложное – вставлять маты напротив укосины, которая выполнена из доски-дюймовки (25 мм). Приходилось вырезать в утеплителе канал (монтажным ножом), повторяющий размеры укосины. Второй слой утеплителя накладывается на первый уже без проблем.

Для третьего слоя утеплителя выполняется новая обрешетка. Завершает утепление последний, финальный слой утеплителя.


Третий слой утеплителя укладывается между рейками обрешетки

Пароизоляция стен

Поверх утеплителя (на обрешетку) крепится степлером слой пароизоляции. В парной была использована фольга «Изоспан FB» с проклейкой швов лентой «Изоспан FL Termo» (выдерживает до 180°C). В мойке – та же фольга, но с проклейкой швов «Изоспан FL» (до 80°).

В комнате отдыха в качестве пароизоляции использован «Изоспан B», скотч для соединения полотен — «Ютафол СП1».


Пароизоляция стен в комнате отдыха

Основные характеристики современных материалов

К таким свойствам относятся:

  • Возможность применения в температурном режиме -50 до +150 градусов
  • Высокая тепло-, звуко- и гидроизоляция, обеспечивающая уют и комфорт внутри бани
  • Максимальное удобство при монтажных работах (легко разрезать при помощи ножа, изоляция монтируется и скрепляется мебельным степлером, скотчем или мелкими гвоздями )
  • Устойчивость к гниению, коррозии и прочим повреждениям
  • Полное соответствие экологическим нормам.

Вышеуказанные материалы отлично подходят, чтобы обшить ими потолок парилки, изоляция от воздействия пара при их помощи станет идеальной. Обшивка потолка предбанника или комнаты отдыха не требует таких тщательных работ. Эти помещения можно обшить крафт-бумагой, она достаточно хорошо противостоит воздействию пара, эстетично выглядит, легка в монтаже и недорога.

Гидроизоляция потолка бани будет тем эффективнее, чем больше вы решите использовать видов материалов. Главное – правильно скомбинировать их прежде, чем обшить потолок, для того, чтобы каждое помещение выполняло своё предназначение оптимально, но отделка и обшивка не ударила по карману.

Гидроизоляция бани требует правильно составленного плана действий и правильного подбора материалов. При выполнении этих условий хозяин обеспечит долгий срок эксплуатации бани, её эффективность и экономию средств и времени. Такая баня принесет массу удовольствия и вам, и вашим гостям.
