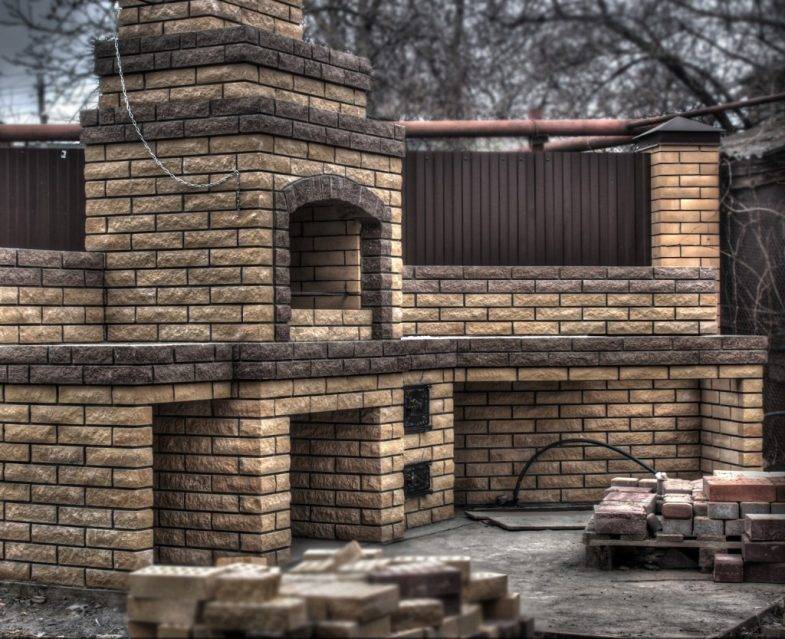

Строим беседку с барбекю из кирпича

Как начать обустройство места для отдыха

Нельзя забывать о комфорте, поэтому следует оборудовать зону отдыха. Ее лучше расположить рядом с самой беседкой. Это может быть пристройка или отдельная постройка.

Далее нужно обустроить дровницу. Лучше, если она будет недалеко от мангала, чтобы далеко за дровами не ходить. Можно оборудовать подвал, где будут храниться все необходимые приспособления, а также холодильник.

Дровница для хранения и сушки дров

Следует позаботиться и об освещении. Оно должно быть ярким, гармоничным и функциональным. Зона приготовления должна выделяться большей яркостью, а зона отдыха может быть оборудована регулируемой подсветкой.

Продуманное освещение поможет создать приятную атмосферу, уют и тепло

Во время строительства нужно позаботиться о безопасности. Все электроприборы должны быть заземлены, для прокладки электричества должно быть использовано специальное оборудование, подходящее для улицы. Все элементы из дерева должны быть обработаны антипиреном.

Садовая беседка может стать отличным украшением участка. Поэтому больше внимания следует уделить украшениям, декоративным элементам постройки.

Один из многочисленных вариантов декорирования

Около беседки можно создать ландшафтную зону. Высадить туда кустарники, цветы и небольшие деревья. Это поможет сделать зону отдыха еще прекраснее и уютнее

Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Беседка с барбекю и мангалом своими руками

В зависимости с выбранным проектом, стоит выбрать и фундамент. Он может быть:

• ленточным;
• столбчатый;
• свайным;
• основательным – с бетонированием.

Варианты фундаментов

Но чаще выбираются более облегченные варианты или многослойный фундамент на ровном, чуть возвышенном месте. Также распространен и столбчатый вид, когда вбиваются в грунт столбы и фиксируются путем бетонирования. К примеру, мы выбрали многослойный фундамент и деревянную беседку открытого типа размером 2 на 3 метра. Тогда под фундамент надо выделить площадь не менее 7 квадратных метров. Если мангал 2х1 метр, то под него выделяется площадь 2 квадратных метра. Общая площадь зоны отдыха должна быть не менее 10-ти квадратных метров.

Проект беседки с барбекю своими руками

Посмотрите еще один проект восьмигранной беседки. Этот вариант представляет собой наполовину закрытое капитальное сооружение на столбчатом фундаменте. Главная особенность, что в беседке можно установить печь для барбекю. Конечно, сделать подобную конструкцию своими руками не просто, нужен не только столярный опыт, но и специальные знания по строительству вытяжки. Если вас заинтересовал проект беседки с барбекю, подробную инструкцию можно прочитать на сайте автора.

Ниже смотрите пошаговые фото.

Источник фото: sam-stroitel.com/besedka-svoimi-rukami-iz-dereva-20-foto.html#more-3276

Несколько чертежей беседки с барбекю

Подготовительные работы

Прежде чем приступать к работам по строительству мангала, необходимо ясно представить, что вы хотите увидеть в итоге и для чего вам нужно данное сооружение

Если главным объектом для вас является беседка, а мангал — сопутствующий элемент, антураж, то вам, вероятнее, нужно уделить внимание именно возведению этого сооружения

Знаете ли вы? В Европе с мясом, пожаренным на мангале, познакомились в 1858 году. Именно тогда Александр Дюма открыл в Париже первую шашлычную, попробовав блюдо на Кавказе.

В том же случае, если в качестве беседки вас устроит и простой навес, а центральная фигура — мангал, тогда нужно и действовать соответствующим образом: сначала соорудить именно очаг, а затем всё остальное. В любом варианте начинать нужно с чертежа. Следующий этап — определить, очаг какого типа вам нужен. После того как вы решите, какому типу очага отдать предпочтение, следует приступать к составлению проекта и чертежу будущего сооружения.

Это могут быть:

• традиционный шашлычный мангал — наиболее распространённый вариант. Он представляет собой самую простую жаровню с нишей для укладки дров и дымоотводом. Как вариант — навес. Можно сказать, что это сооружение в стиле функционального минимализма — здесь нет ничего лишнего, и в то же время есть всё необходимое. Такого очага вполне достаточно для жарки шашлыка, кебаба или стейков, в то же время он может просто создать уют;

• печной комплекс — подобие русской печи, расположенной в беседке. Это настоящая кухня, на которой можно готовить первые и вторые блюда, жарить барбекю или печь пироги. Такое сооружение предназначено, скорее, для готовки, чем для приятного времяпровождения. Соорудить такую печь самостоятельно малоопытному строителю практически нереально;

• барбекюшница — упрощённый вариант мангала на американский манер. Представляет собой жаровню со съёмной решёткой, на которой жарят мясо.

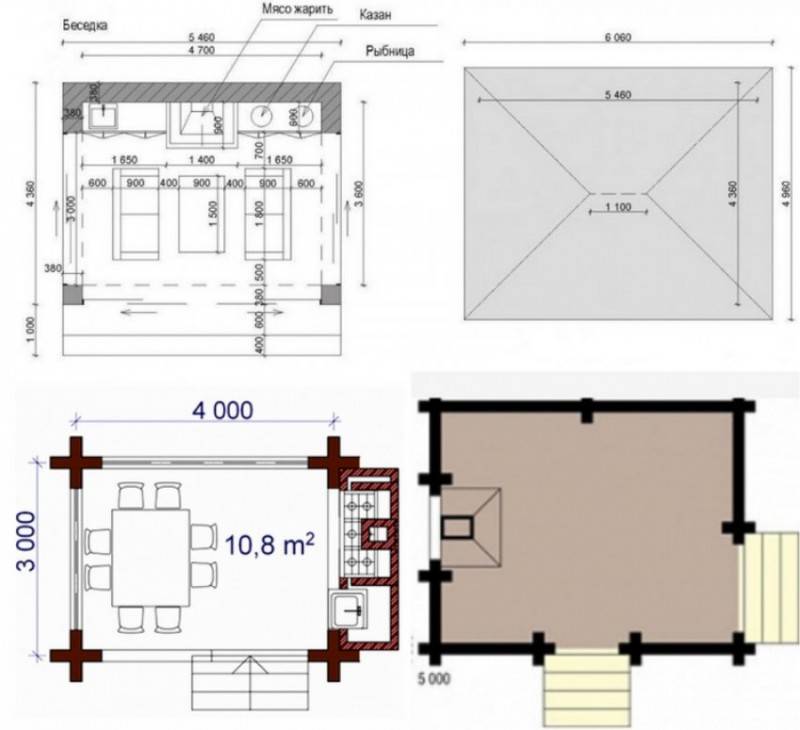

Чертёж с размерами

Задуманный проект следует перенести на бумагу. Детальный чертёж необходим обязательно, чтобы в любой момент можно было свериться с первоначальным планом.

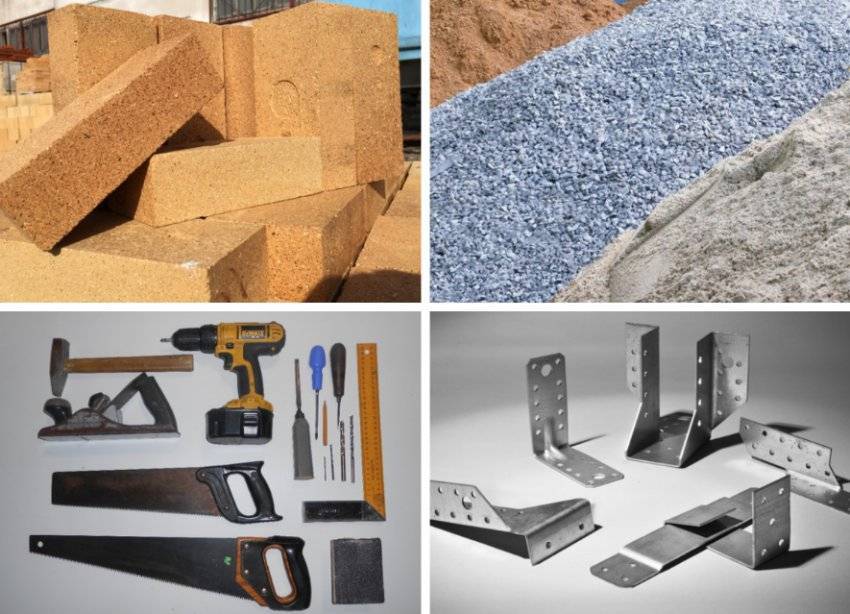

Необходимые материалы и инструменты

Для строительства мангала вам понадобятся следующие инструменты и материалы:

• кирпич (шамотный);
• песок;
• щебень;
• цемент;
• трубы металлические;
• арматура;
• брус, доски;
• ондулин или профнастил;
• мастерок, лопата, вёдра;
• отвес и уровень;
• ножовка, молоток, зубила, дрель, саморезы, шлифмашина;
• металлические уголки и крепёжные пластины.

Напольный мангал

Чуть сложнее установить напольный мангал с дымоходом для беседки, поскольку в таком случае необходима площадка с фундаментом. Ставить его на деревянные полы нельзя. В таком случае следует положить под мангал металлический лист.

В крытой беседке, где установлен мангал следует:

• поставить вытяжку;
• оборудовать в крыше проход для вывода дыма из негорючих материалов;
• подобрать и установить подходящую сендвич-трубу;
• вывести дымоход минимум на 50 см выше верхней точки крыши;
• накрыть трубу козырьком, чтобы в нее не попадали осадки.

Стоит помнить, что общая длина канала для вывода дыма должна быть не менее 5 м.

Выкладка печи

После заливки основания можно заняться непосредственно самим мангалом для барбекю и печью.

Корпус печи выкладывается из обычного кирпича, а из шамотного выкладывают топку и дымоход. Нужно также помнить о том, что кирпич должен отличаться высокой огнеупорностью, прочностью и не впитывать влагу.

Для кладки потребуется раствор, который будет скреплять между собой элементы печи.

• Он будет состоять из глины и песка. Глину замачивают на день в воде, добавляя потом к ней просеянный песок. Этот состав подойдет для тех кирпичей, которые будут нагреваться при эксплуатации печи. Если же часть кирпичей греться не будет, для них можно использовать обычный раствор из песка и цемента.
• Также нужно перед выкладкой приготовить металлический уголок, он будет служить основой для топки и плиты.

Остальные элементы докупают по желанию и необходимости. Сюда входит дверцы самой печи и поддувала, колосник, варочная поверхность.

Способ кладки зависит от того, какой был выбран изначально. Первые ряды нужно обязательно вытирать насухо, затем уже поверхность увлажняют, опустив кирпич в емкость с водой. Шамотные кирпичи в воду не окунают, нужно только слегка смочить его.

При необходимости кирпичи можно обрезать. Шамотный кирпичи срезом всегда кладут снаружи, а не внутрь. Весь процесс кладки обязательно нужно контролировать, чтобы кладка была ровной не только по вертикали, но и по горизонтали.

После того, как кладка закончена, печь сушат естественным путем в течение недели. Перед первым использованием печь обязательно протапливают в течение 2 недель, заодно проверяя качество конструкции. И только после этого можно уже использовать ее по прямому назначению.

Главные правила для строительства беседки

Многофункциональная беседка с барбекю

Ваша главная задача – построить безопасную и функциональную беседку. Стоит позаботиться и о внешнем виде, ведь это тоже немаловажный момент. Чтобы выполнить все правильно, перед строительством следует учесть такие нюансы:

Правильно выбрать место для размещения. Исходя из норм пожарной безопасности, постройка должна находиться на безопасном расстоянии от газопроводов и линий электропередач

Также важно, чтобы рядом не росли деревья и густые кустарники, которые могут легко воспламениться. А чтобы не доставить себе неудобств, расстояние между жилищем и беседкой должно быть такое, чтобы дым и копоть от печи не проникали в дом.
Фундамент должен быть высоты, превышающей уровень осадков, талых вод и залегания снега, которые характерны для вашей местности

В противном случае эксплуатационный срок постройки снизится в разы, так как основание и стены не будут защищены от воды и сырости.
Защищать от влаги нужно не только фундамент, но и всю конструкцию постройки. Чтобы уберечь ее от осадков, важно сделать крышу.
Еще один важный фактор – комфорт отдыхающих. Это не только влияет на удобство и комфорт отдыхающих, но и соответствует уровню пожарной безопасности. Как, спросите вы? Чем просторнее и больше беседка, тем дальше от открытого огня печи барбекю будут находиться люди и мебель. Размеры должны быть такими, чтобы люди и мебель находились дальше 1 м от задних и боковых стенок печи и на расстоянии не меньше 3 м от печки.
Для того чтобы влага, которая попала внутрь, не скапливалась в ней, полы нужно делать с уклоном в 2–3˚ по направлению от топки.
На размер влияет и функциональность. К примеру, некоторые хотят иметь другое оборудование, такое как коптильня, гриль, ведь вполне может быть построена и беседка с мангалом и барбекю. Но следует учесть, что габариты конструкции оказывают нагрузку на фундамент. Чем больше размер печи, тем больше износ. Для решения этой проблемы эти элементы можно делать съемными, чтобы предотвратить лишнюю нагрузку.
Если вы живете в районе с сильными ветрами, надо позаботься о глухой стене со стороны, откуда чаще дует ветер. Тогда пребывание на воздухе станет еще комфортнее.

Классификация по способу остекления

Прежде чем устанавливать конструкцию определитесь со способом её остекления. Существует немало вариантов остекления беседки для дачи, у каждого есть свои особенности. В рамках материала рассмотрены следующие:

• безрамное;
• мягкое;
• холодное;
• фасадное;
• с раздвижными стенами.

Безрамное остекление беседок

Привлекательно с точки зрения дизайна, применяется как для веранд, так и для беседок с панорамным остеклением. Стекло повторяет контуры фасада – окна получаются большими, что позволяет наслаждаться невероятными панорамными видами. Среди минусов отметим ненадежность стекла – разбить его просто, а заменять на новое – хлопотно, и накладно, особенно если заниматься безрамным остеклением беседки своими руками.

Желательно использовать не обычное стекло, а закаленное – увеличится вероятность долговременности конструкции. Особенность кроется и в том, что при повреждении вероятность пораниться мала, поскольку стекло рассыпается на округлые гранулы, а не на заостренные осколки.

Беседка на металлическом каркасе

Возведение такой беседки потребует наличия сварочного аппарата.

Для обвязки потребуется металлопрофиль сечением 100 на 100 мм. Его можно закрепить анкерами или приварить к открытым концам арматуры. К ним привариваем стойки-опоры. Укрепляем их по основаниям вверху и внизу конструкции металлическими уголками. Так же, как и в деревянной конструкции, ставим дополнительную связку и основание кровли.

После проведения сварочных работ всю конструкцию необходимо обработать грунтовкой и покрасить – это предотвратит появление ржавчины на металле.

Для получения закрытой зимней беседки каркас обшиваем изнутри фанерой или деревянным брусом, вагонкой, а снаружи крепим сайдинг-панели или поликарбонат. В качестве утеплителя можно уложить дополнительно прокладку из минеральной ваты. Все горючие материалы лучше располагать вдали от мангала и обязательно обрабатывать антипожарными пропитками. Пол в такой беседке, возведенной на бетонной плите, украсит плитка.

Как строить мангальную беседку своими руками

Самой простой является каркасная конструкция на столбчатом фундаменте. Вам понадобятся:

1. Деревянный брус сечением 100х100 мм — 5 шт. для основы беседки, 50х100 мм — для стен и каркаса крыши.
2. Кирпич силикатный — для изготовления столбов.
3. Цементно-песчаный раствор.
4. Гвозди, саморезы.
5. Инструмент — ножовка по дереву, шуруповёрт, лопата, топор.

Подготовительные работы

Место для беседки рекомендуется выбирать ближе к основному дому. При этом нужно учитывать розу ветров на участке, чтобы дым от мангала не попадал в помещение. Рекомендуется также рассмотреть вариант расположения в окружении деревьев или возле водоёма.

Разметка участка под столбчатый фундамент должна быть тщательной

Заранее нужно определиться с размерами постройки, после чего сделать чертёж. Подготовьте все необходимые инструменты и материалы с запасом.

Основные этапы строительства деревянной облегчённой беседки

Существуют стандартные этапы работ:

Разметка площадки — важный процесс, на который нужно потратить чуть больше времени, чтобы убедиться в правильности расчётов.

Строительство фундамента — зависит от массивности конструкции. Для деревянной беседки, даже если она будет с террасой, подойдёт столбчатый вариант. Ленточное основание применяют для построек из кирпича и металла.

Укладка пола беседки — для такой постройки достаточно слоя гравия. Если вы остановитесь на бетонном покрытии, рекомендуется закрыть его плиткой

Обратите внимание на сток влаги в открытом сооружении, обеспечив необходимый наклон пола. Возведение стен

Они могут быть глухими или решётчатыми

Возведение стен. Они могут быть глухими или решётчатыми

Первые подойдут даже для зимних беседок. Стены не являются несущими.

Монтаж крыши. Есть несколько вариантов, которые подойдут для мангальной беседки: решётчатая, наклонная односкатная (с углом в 5–10˚) или коньковая. Для двух последних в качестве покрытия используется поликарбонат, металлочерепица или ондулин. Решётчатый вариант интересен, поскольку рядом со строением можно посадить плетущиеся растения. Но помните, что в дождливую погоду такая крыша бесполезна.

Внешняя отделка. Она может быть минимальной. Можно просто нанести на деревянный брус защитную пропитку, а затем лак.

Видео: строительство беседки больших размеров с зоной отдыха

https://youtube.com/watch?v=y9Q46Qp5vz8

Встроенный мангал

Эта часть беседки может быть изготовлена своими руками либо куплена в уже готовом виде. В первом случае необходимо подготовить следующие материалы:

1. Печной жаростойкий кирпич для строительства дымохода и непосредственно мангала.
2. Газобетонный блок, который подойдёт для возведения печного нижнего основания, ниши для дров.
3. Решётка из чугуна. Этот материал долговечен, к тому же устойчив к воздействию высокой температуры.

При строительстве мангала из кирпича нужно чётко соблюдать порядовку

Подробная инструкция по строительству печи-гриль своими руками

Для самостоятельного изготовления печи для мангальной беседки нужно выполнить несколько этапов работ:

1. Сначала нужно выстроить отдельное основание из красного кирпича под печь, укрепить его арматурой. Использовать можно цементно-песчаный раствор марки не ниже М300. На застывший фундамент необходимо положить листы гидроизоляции.





















2. Для строительства придётся использовать два вида кирпича: термостойкий для обустройства внутренней части очага, облицовочный из красной глины для декора снаружи.

3. Теперь необходимо приготовить кладочную смесь. Для этого надо смешать глину и песок в соотношении 1 к 3, разбавить водой до получения состояния густой сметаны.

4. После окончания подготовительных работ можно переходить непосредственно к строительству стен мангала. Есть два способа выкладки: в форме буквы «П» или «Е». Оптимальной считается высота конструкции в 1 м. В простом варианте между боковыми сторонами мангала надо установить две чугунные решётки. На верхней можно готовить, на нижней — поддерживать огонь (над ней необходимо вывести дымоход). Между ними должно быть расстояние в 250 мм.

5. Сложная конфигурация (в форме буквы «Е») позволяет сделать две ниши для дров. В этом варианте допускается применение газосиликатных блоков для нижних рядов, но для верхних обязательно использовать исключительно огнеупорный кирпич.

Необязательно останавливаться на строительстве только мангала. Всегда можно расширить его функционал, добавив разделочные поверхности.

Беседка может иметь всё для полноценного отдыха, вплоть до разделочной поверхности

Вид будущей беседки

Перед началом проектирования выбирается форма, размер, материал изготовления будущей беседки в зависимости от целей строительства. Если вы планируете лишь защищаться от солнца в жаркий летний день, то подойдет простой навес из дерева. Если планируется постройка основательного сооружения с мангалом, зоной барбекю и террасой для семьи и друзей, то необходимо четко спланировать каждый шаг, от проектирования до этапов строительства.

Беседка с мангалом из кирпича

Известны несколько видов беседок в зависимости от ее наполнения:

• мангал. Продукты на нем готовят с помощью шампуров;
• русская печь. Готовить можно все, но новичок не сможет правильно ее возвести;
• барбекю. Приготовление с помощью решеток;
• гриль. Жар поступает и снизу и сверху, т.к. печь герметично закрывается;
• казан. Устанавливается на специальную печь с возможностью топить дровами.

Вариант с барбекю и мангалом – самый распространенный. Он может быть возведен из:

• досок;
• дерева;
• бруса;
• кирпича;
• камня;
• бетонных столбов.

При строительстве беседки с мангалом необходимо соблюдать нормы пожарной безопасности

Пошаговая инструкция строительства многослойного фундамента беседки

Трамбуем песок под фундамент беседки

1. При многослойном фундаменте стоит подготовить лопату, уровень, метр; нужные стройматериалы и арматуру.

2. Роем котлован под размеры беседки с прибавлением по 5-10 см с каждого края.

3. Насыпаем слой песка и гравия.

4. Трамбуем.

5. Заливаем раствором.

6. Укладываем рубероидом.

7. Герметизируем.

8. Ждем застывания фундамента 2 суток.
9. Можно сделать 2-3 таких слоя – для гарантии прочности и надежности.

Если выбираем столбчатый метод, то забиваем сваи по углам на полметра и бетонируем основания – для точной и надежной фиксации.

Если фундамент столбчатый, можно следовать чертежу

Чертеж и пошаговое руководство по изготовлению кирпичной печи

Все новое – хорошо забытое старое. Испокон веку на Руси славились русские печи, они были приспособлены для подогрева воды, приготовления разных яств: пирогов, печеных, жареных продуктов, копченостей – то есть мангал, барбекю, печка и казан в одном флаконе. Даже на шести сотках уместна будет красивая русская печь.

Печь из кирпича своими руками — чертежи

Итак, начинаем.

1. Для высокой печи потребуется сколотить «козла» или запастись лестницей.
2. Подготовить для кладки печи кирпич (главное условие качества – не подверженность высоким температурам), предварительно посчитав, сколько нужно по проекту.
3. Готовим толстые не менее 3 мм листы железа.
4. Инструменты: сито, мастерок, уровень, молоток, плоскогубцы, сосуд для раствора, зубило.
5. Если планируется мангал в стиле русской печи, то приобретаем: панель, уголки, задвижки, дверцы из металла.
6. Закладываем фундамент – для основательной печи лучше после выложенного слоями песка и гравия установить опалубку и залить бетоном, сверху провести герметизацию.
7. Сначала произведите полное строительство без раствора, чтобы понять технологию и избежать ошибок при основательной кладке.
8. Для надежности кладки стоит запастись рейками шириной 3-5 мм, кладутся между кирпичами и дают возможность хорошо схватиться раствору.

9. 1-й ряд – сплошной.

10. Дальше – с учетом дверцы поддувала, места для золы и пр.

11. 4-й — металлическая решетка.

12. 6-й – закладка дымоходного канала.

13. С 8-го по 11-й – при кладке монтируются скрепы для барбекю, скобы для копчения, место для казана и так далее – в соответствии с проектом.

14. При наличии дымоходной трубы при кладке предусматриваем ее задвижку.
15. При необходимости монтажа отверстий подгоняем кирпичи при помощи специального прорезиненного молотка.
16. Стараемся делать ровную прямую конструкцию, для этого проверяем уровнем наше сооружение.

Предварительные работы (планировка и чертежи)

Перед тем как построить мангал из кирпича, необходимо тщательно продумать, каким он будет

Рекомендуем обратить внимание на следующие моменты:

Где будет строиться барбекю – в летней кухне или на улице. Лучше выбрать уличный вариант, так как во время приготовления пищи в доме будет слишком жарко. Но если планируется частое ее использование в зимнее время, тогда лучше внутри.
Если планируете строить не самую элементарную из конструкций, рекомендуем подумать о ее укрытии. Крыша или навес защитит ваш мангал от дождя, снега, опадающих листьев. С накрытием он прослужит намного дольше.
Не забудьте предусмотреть вытяжку для удаления из рабочей зоны дыма. А также места для хранения дров, посуды. Подумайте, нужна ли столешница и мойка. Если барбекю будет находиться поблизости с кухней – в этом нет необходимости, так как все предварительные приготовления можно проводить на кухне.
Вам нужны только мангал и барбекю из кирпича или более функциональная конструкция, в которую могут входить варочная панель, духовка, гриль, казан, коптильня и т. д.
Печи-барбекю бывают с разными системами отопления: на электричестве, на газу, на углях, на дровах. Выберите наиболее подходящий вариант для себя. В первых двух отделения на дрова (уголь) не нужны.Разные системы отопления
Не забудьте, что в топке должны быть кирпичные выступы или металлические стержни, на которые потом будет устанавливаться решетка для жаренья или шампура и поддон на угли. А может вам больше подойдет мангал вставка в кирпичное барбекю, тогда его нужно купить и вставить в печь

Выступов в таком случае не надо.Готовый мангал, который вставляется в печь
Важно правильно выбрать место для расположения решетки. Она должна устанавливаться согласно росту человека, чтобы было максимально удобно готовить пищу

Если решетку расположить низко, придется все время сгибаться, если высоко – лицо будет близко к горящим дровам. Оба случаи крайне неудобны.

Когда определитесь, какое именно хотите сделать барбекю, составьте подробные чертежи с точными размерами. Благодаря им вы не только правильно сможете соорудить саму конструкцию, но и рассчитать количество необходимых материалов.

Где стоит расположить барбекю

Если Вы посмотрите чертеж барбекю, то наверняка заметите, что он обычно предполагает и местонахождение на участке сразу. В идеале установить его желательно либо на террасу, либо в беседку.

В таком случае вы сможете находиться в непосредственной близости от него в не зависимости от того, какая погода будет на улице, что особенно актуально становится летом, когда встречи с друзьями становятся такими же частыми, как и дожди на улице.

В том случае, если двор преимущественно покрыт, например, красным кирпичом, то лучше всего и печь установить на пьедестал из аналогичного материала.

Ещё на этапе проработки ландшафтного дизайна стоит позаботиться о том, какой выбрать кирпич для барбекю и, где вообще будет установлена печь.

В идеале мангальная зона всегда несколько удалена от дома, деревьев, заборов, и вообще от всех конструкций, которые легко воспламеняются.

Важной деталью является хорошая подсветка печи, поскольку большинство пикников обычно затягиваются до вечера, когда на улице уже темно

Функционал

Перед проектированием обратите внимание на функционал и дополнительных конструкциях

Функциональность барбекю из кирпича разнообразна, так как в нее могут входить:

• варочная панель;
• духовка;
• коптильня;
• казан;
• гриль и др.

К дополнительным сооружениям относятся:

• отвод дыма (дымоход, труба, вытяжка);
• место для хранения дополнительных материалов;
• если барбекю находится не рядом с кухней, то необходима столешница с мойкой для удобства;
• укрытие в виде навеса от погодных условий.

Подбор материалов для строительства

После подготовки фундамента, работы будут проводиться согласно выбранного проекта. В зависимости от выбранной конструкции, этапы выполнения будут отличаться.

Различные варианты исполнения и фото мангалов, собранных своими руками можно легко найти на соответствующих ресурсах. От простейших в форме буквы «П», до многоцелевых печей, с подведённым водопроводом и разделочными столами.

• Ножки жаровни и дровяник можно сложить из любого кирпича. На цементно-песчаный раствор, используя пропорции 1 к 3. Для более качественной кладки и удобства работы с раствором можно применить известь или пластификатор.
• Для рабочей поверхности мангала можно использовать полнотелый керамический кирпич, но для большей долговечности лучше взять огнеупорный или шамотный камень. Кладку части, контактирующей с высокими температурами, необходимо проводить на термостойкий клей или с применением специальных печных смесей.

Для получения качественного, красивого и долговечного строения, будь то простой мангал или барбекюшница сделанная своими руками, обязательно использование кладки со смещением и специальных строительных приспособлений, таких как отвес, уровень и уголок.
