Особенности садовых каминов

Самостоятельное строительство мини-камина для дачи

Возведение этого отопительного устройства для загородного дома отличается своей простотой. Единственным сложным процессом является перекрытие топки. При кладке каминного зуба допускаются некоторые неровности, так как он облицовывается листом из металла, соответственно, все неточности будут скрыты.

Дровяной мини-камин подходит для использования в осенне-зимнее время года, а вот справиться с морозной зимой для него будет проблематично. Зато в более теплый период это устройство обогреет комнату площадью от 16 до 20 м². Одним из явных преимуществ мини-камина является его невысокая стоимость: покупка всех необходимых элементов обойдется в сумму около 5-8 тыс. рублей.

Одним из наиболее подходящих материалов для возведения камина является качественный красный кирпич. Работа начинается с укладки десяти рядов задней стенки. В последующих двух уровнях необходимо делать напуск размером в 1/4 кирпича. Укладывая боковые стены, нужно предусмотреть поворот под углом 25 градусов, оставив при этом вертикально идущие каналы. В третьем ряду нужно сделать отверстия, обеспечивающие проход холодному воздуху. Это способствует дополнительному обогреву комнаты.

На задней стенке топливника в 11-12 ряду предусматриваются выступы для формирования дымового зуба. Здесь же монтируются четыре штыря из металла, которые будут держать наклонный экран из нержавейки. Задняя стена может быть выполнена из обработанного кирпича.

Размеры камина в основании без учета трубы составляют 1020х510 мм, высота – 1120 мм. Прочистная дверца устанавливается на заднюю стенку, что позволяет очищать каминный зуб от золы и сажи.

Конструкция этого мини-камина для дачи немного отличается от оригинала, который предлагался в первоисточнике. В нашем случае арка, которая перекрывает топливную камеру, сделана из 9 кирпичей, а не из 7, как было первоначально указано. В представленном проекте уменьшены зазоры между кирпичами арки. Центральный кирпич имеет нестандартные размеры и является довольно узким.

Это интересно: Круглый камин

Классификация по виду топлива

Абсолютно любой камин потребляет топливо. Закон сохранения энергии работает в любой технической области. В зависимости от консистенции, теплоты сгорания, дозировки топлива, изменяются и конструктивные особенности топки камина. Таким образом, внешне устройства могут быть идентичными, а во внутреннем строении существенно отличаться. Первая классификация позволяет разбить все модели на следующие группы:

Классическое представление камина

• Дровяные камины. Эти устройства считаются классическими, ведь самые первые очаги, обустроенные в помещении, функционировали именно на дровах. Сегодня существует несколько более выгодных альтернативных вариантов, но от идеи создания дровяного камина мало кто отказывается. Только они обладают характерным звуком потрескивания и запахом при работе. Однако у таких конструкций есть существенный недостаток. Дровяные камины подходят только для дома, так как в квартире его обустройство сталкивается с рядом препятствий.
• Газовые камины. Природный или баллонный газ при сгорании выделяет большое количество полезной энергии. Как вид топлива, газ составляет отличную конкуренцию дровам, благодаря низкой стоимости и доступности. Топка камина, работающего на газе, имеет отличительное устройство – горелку, через которую газ подается в камеру. Газовые камины являются отличным вариантом для квартиры. В загородном доме затруднительно установить такой камин, так как отсутствует газификация. Выходом может служить баллонный газ. Недостаток газового оборудования заключается в том, что при установке необходимо пользоваться услугами компетентных компаний и заручиться разрешением контролирующих органов.
• Пеллетные камины. В качестве материала используются прессованные гранулы древесного происхождения. Задумывалась такая модель для автоматизации процесса горения. Пеллеты хранятся в специальном контейнере и подаются в топку с помощью шнека. Дозировка отрегулирована так, чтобы человек не вмешивался в работу такого камина.

Небольшой пеллетный вариант

• Биокамины. Их популярность несколько ниже, чем у остальных моделей. Обусловлено это тем, что биотопливо относительно дорогое, и не каждый себе может позволить ежедневно его приобретать. Биокамин не способен обогревать помещение, зато он является источником настоящего огня, который можно переносить в разные комнаты. Представляет собой каркас со стеклом, позволяющим наблюдать за игрой пламени.
• Электрические камины. Довольно популярный современный подход в имитации пламени. Они могут изготавливаться в качестве мобильных установок или стационарных. Современные технологии позволили настолько качественно создавать иллюзию горения, что невольно упускается из виду главная истина — основой камина является качественный муляж. Кстати, электрокамины не лишены возможности нагревать воздух в помещении. Для этого они имеют встроенные нагревательные элементы. Электрические модели подбираются, согласно нескольким критериям, одним из которых является мощность. Она характеризует способность нагревать определенную площадь. Могут использоваться абсолютно везде: на даче, в коттедже за городом, в любой квартире.

Модели и размеры

Небольшой камин может быть самой разной модели, от классического дровяного, до современного электрического.

Дровяной

Для дачного участка оптимально подходит дровяной камин. Он создает ту самую уютную атмосферу и делает даже небольшой загородный домик настоящим семейным гнездышком.

Газовый

Газовый камин обогревает помещение за счет горения газовой горелки, а не дров. Этот вариант относительно недорогой и устанавливать его намного проще. Вот только для его установки вам понадобится разрешение государственных служб.

Электрический

Если же камин нужен вам не столько для обогрева помещения, а для того, чтобы украсить его, то рекомендуем обратить внимание на электрические камины. Они максимально безопасны и выглядят очень стильно

Пристенные

Этот вариант наиболее популярный, поскольку камин может располагаться в любом удобном для вас месте рядом со стеной.

Подвесные

Камины такого типа тоже хороши для небольших помещений. Вместе с дымоходом они закрепляются на стене. Такой камин своим внешним видом напоминает небольшую картину.

Встроенные

Также хорош такой вариант, как встроенные камины. Подобные камины лучше устанавливать в том случае, если вы строите дом с нуля. Таким образом, потом не придется сносить стену. Камин в данном случае практически полностью скрывается в нише. На виду остается только портал.

Уход за уличным камином

При эксплуатации камина важно соблюдать следующие правила ухода:

• отмыть стенки от копоти можно при помощи мыльной воды мягкой тряпкой или губкой,
• ржавые пятна легко удаляются раствором поваренной соли и лимона,
• жирные разводы и пятна от барбекю можно вывести при помощи талька: нанести на 3-5 суток, а затем удалить щёткой с мягким ворсом,
• от плесени и мха можно избавиться путём нанесения спиртового раствора перекиси водорода.

Строительство камина своими руками на приусадебном участке вполне решаемая задача даже для тех, кто ранее не сталкивался с выполнением подобных работ. Все этапы работ не потребуют привлечения специалистов, а, значит, они не вызовут значительных финансовых затрат. Кроме того, собственная конструкция будет полностью отвечать предъявляемым к ней требованиям и стоить значительно дешевле готовых аналогов.

Фундамент под печь

Даже небольшое каменное сооружение требует основательного фундамента. Дачи чаще всего сооружаются облегченные, что позволяет обойтись ленточным или столбчатым фундаментом. Закладка камина или печи потребует сооружения основания под нее.

Когда очаг предполагается в первоначальном проекте под него сооружается фундамент. Его устройство зависит от массы печи и характера здания.

• Если дом – каркасный, а печь будет многофункциональная, то фундамент под нее потребуется плитный, заглубленный ниже уровня промерзания грунта, причем с основным дома не связанный – нагрузка слишком разная.
• Если дом стоит на сваях, то устанавливают дополнительные сваи и связывают металлической площадкой.
• При столбчатом фундаменте под печь закладывается ее собственный – плитный или свайный.

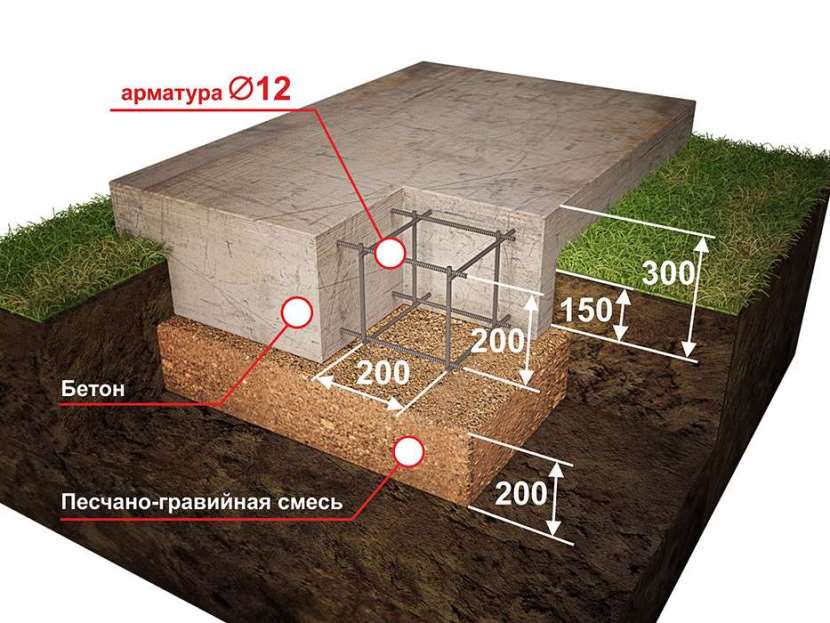

Схема закладки основания одинаковая: на дно траншеи укладывают песчано-щебневую подушку, сооружают опалубку и заливают бетоном с чередованием слоев раствора и камня – щебня или бута.

Строить очаг можно лишь после полного застывания бетона – 4 недели.

Кладка камина

В зависимости от сложности устройства понадобится разное количество материалов. Но для любой модели нужно использовать глиняный закаленный кирпич, а топку – каминную, для варочной поверхности, обкладывать изнутри шамотным кирпичом. Камни другого класса попросту не выдержат постоянного контакта с открытым пламенем.

Укладка очага на даче производится по специальной схеме – порядовка, на которой указывается и количество камней, и способ укладки, и метод связывания. При строительстве таких конструкций своими руками главным является точное соблюдение порядовки.

Общая последовательность действий довольно схожа.

1. Первый ряд всегда выполняется глухим: слой кирпича тщательно выравнивается. так как он призван компенсировать возможные неровности фундамента.
2. Затем выкладывается зольная камера – 1 или 2, в зависимости от количества топок. На определенном уровне производится ряд тычковой кладки и усиление металлическими уголками: здесь устанавливаются колосники.
3. Укладывают по схеме стены топочной камеры. Так как в большинстве моделей каминные топки открыты, то монтаж дверец здесь не предусматривается.
4. Топка под варочной поверхностью завершается ее укладкой. Каминная топка перекрывается сводом. С этого уровня выкладывают сужение дымохода, а затем и саму дымоходную трубу.
5. Если камин расположен на открытой веранде, то дымовая заслонка не нужна. Если он будет отапливать закрытую площадку, то потребуется и заслонка, и устройство отверстия для чистки.
6. Дымоход обязательно вертикальный. Верх его желательно перекрывать зонтиком.
7. Сооружение облицовывается ракушечником, песчаником, диким камнем – по выбору.

Проектирование

Любой проект должен начинаться с определения бюджета, после чего во внимание принимаются пожелания хозяев относительно вида каминной конструкции, размеров, функциональности. После составления чертежей выбирается место под установку сооружения

К нему предъявляются некоторые требования:

• не допускается расположение вблизи камина деревянных построек и ограждений;

• если зона расположена в низине, во время выпадения осадков её может подтопить;

• граница с соседским участком не самый удачный вариант, при эксплуатации однозначно возникнут разногласия по поводу дыма и запаха;

• предпочтение отдавать открытым и проветриваемым площадкам;

• перед строительством следует учесть прокладку линий коммуникаций для комфортного отдыха в вечернее время.

На завершающем этапе проектирования выполняется составление сметы и списка необходимых материалов.

Видео-урок по возведению садовой печи-камина

Главное в работе каменщика-печника не скорость, а внимательность и аккуратность, поэтому, если придерживаться этих правил и набраться терпения, все обязательно получится .

Павел Воробьёв главный редактор

Автор публикации 22.05.2018

В большом загородном доме или современной квартире камин представляет по большей части оригинальный предмет интерьера, способный завершить дизайнерскую задумку в комнате и подчеркнуть статусность хозяина жилья. Устанавливая действующий очаг в частном доме или на даче, он зачастую исполняет функциональную роль, то есть обогревает помещение, а также используется как предмет для приготовления пищи.

Нередко дачные домики очень маленькие, поэтому сложно выделить комнату, где можно установить камин, поэтому чтобы не отнимать полезное пространство владельцы решают проблему путем установки очага на веранде.

Устройство открытой печи-барбекю

Открытое барбекю не имеет навеса. В этом случае предполагается, что барбекю вы будете пользоваться нечасто. На таких открытых площадках лучше всего располагать наиболее простые по конструкции барбекю, в том числе и переносные. Кстати, если ваш очаг будет переносным, открытая площадка будет универсальной. Ее можно оформлять каждый раз по-разному, так как она по сути дела будет просто площадкой отдыха. Сегодня это-барбекю, завтра — танцплощадка, послезавтра — солярий.

Площадка открытого барбекю может быть плоскостной, многоуровневой, или «утопленной», только над ней не устраивается навес. По сути дела — это «жесткое» мощение. Для открытой площадки теоретически подходят любые типы очагов, но садовый камин будет смотреться на ней тяжеловато, и он там не вполне оправдан (зачем нужна труба?).

Достоинства

Практически в каждом частном доме есть веранда открытого или закрытого типа. Учитывая, что дача используется только в теплое время года, и не является основным местом проживания, подобное строение не всегда позволяет оборудовать его капитальной кухней. В этом случае хозяева устанавливают камин на террасе.

Конечно, совершенно спокойно можно возвести большой мангал или оборудовать зону барбекю под открытым небом, однако рано или поздно конструкция все равно придет в негодность, какие бы прочные и качественные материалы не использовались при строительстве. В условиях закрытой веранды негативные условия окружающей среды, такие как ветер, дождь и палящее солнце, на камин не воздействуют, поэтому он прослужит в разы дольше.

Модели печей-каминов

Чтобы выбрать подходящий вариант, нужно рассмотреть несколько моделей как по конструкции, так и по месту их установки.

Самая простая конструкция

Это — самая простая конструкция камина барбекю, которую только можно представить. Каменные тумбы с разделочными поверхностями, установленные рядом, выстраиваются по желанию, но без них вряд ли можно будет обойтись, так как для приготовления пищи необходим надежный стол, а постоянно приносить его к печи будет не совсем удобно.

Несложная компактная конструкция

Печь-камин не покрыта крышей и является отдельным элементом дизайнерского украшения ландшафта, не входя в комплекс беседки. Нужно отметить, что она органично вписалась в окружающую обстановку.

Площадка, на которой печь установлена, плавно переходит в лужайку перед ней, где и можно расположиться во время приятного отдыха, сидя за столом, ведя интересные беседы и вкушая деликатесные блюда.

Так как конструкция проста, она имеет только топку для приготовления барбекю и нишу для хранения дров. В такой печи можно приготовить шашлык и другие блюда на мангале — это жареные овощи или мясо на решетке.

При постройке печей-каминов отдельно от беседки, т.е. без крыши, для кладки используют особый водостойкий раствор, который не будет разрушаться от воздействия атмосферных осадков.

Так как эта постройка не слишком массивная, фундамент для нее очень сильно заглублять не нужно, достаточно соорудить армированную плиту толщиной в 12—15 сантиметров и площадью чуть больше основания печи — на 10÷15 сантиметров.

Печь-камин в беседке

Этот вариант печи-камина в комплексе с беседкой более сложен и трудоемок в возведении. Постройка потребует больше времени и материала, но зато она и прослужит более долгий срок, так как будет защищена от дождя и ветра. Сложности встретятся и при проведении дымоотводной трубы через кровлю, равно как и обустройство гидроизоляции вокруг ее оголовка.

Удобная печь-камин в беседке

Осложнит работу и более объемная конструкция печи, так как в комплекс входит не только печь барбекю, но и варочная плита с отдельной топкой, которая должна быть соединена с общей дымоходной трубой. Но удобство этого сооружения неоспоримо, так как здесь, кроме плиты и очага, есть разделочный стол и ниша для запаса топлива.

Если выбор падет на эту модель, но практики в строительстве подобных сооружений нет, то лучше пригласить опытного помощника или мастера, который самостоятельно справится с работой.

Отдельно нужно сказать и о добротной беседке с кирпичными стенами — они спрячут хозяев и гостей не только от ветра, но и от любопытных соседей. Крыша над головой тоже будет в помощь — она не позволит испортить праздник в любую погоду. Во время дождя даже романтично сидеть около огня, в этом защищенном уголке, наблюдая за падающими каплями воды и игрой пламени в очаге.

Печь-камин на террасе

Можно сказать, что этот вариант установки печи-барбекю самый удобный, особенно если территория дачного участка совсем небольшая или плотно засажена экзотическими растениями, расположенными в особом сочетании или на альпийских горках.

Камин-барбекю на террасе — максимум удобств

И, конечно, самым главным удобством установки, является близость к дому. Имея такую печь так близко, с ее помощью можно готовить разнообразные блюда ежедневно. Тем более что в этом комплексе предусмотрены все условия для приготовления полноценного обеда. В то время, когда в топке печи будет жариться мясо, на варочной плите можно приготовить первое блюдо и гарнир. Единственной причиной, которая может помешать процессу готовки — это отсутствие топлива.

Террасная крыша позволит не только готовить все лето на свежем воздухе, но и там же принимать пищу. Установив стол, стулья или кресла, можно обеспечить все удобства для вечернего отдыха перед горящей печкой.

Для комплекса понадобится больше топлива, потому что в процессе приготовления будут участвовать две топки: для барбекю и под варочной плитой.

Если установить такое сооружение в частном доме, то печь не раз выручит в различных непредвиденных ситуациях. Например, готовится праздник, а электричество по каким-то причинам отключили. В этом случае растапливается печь, и все задуманное готовятся на ней.

Кроме таких моделей существуют и другие, в которых устраиваются приспособления для расширения функций этого комплекса — это могут быть казан, коптильня, гриль и бак для нагрева воды.

Какие виды каминов существуют

Для более глубокого понимания конструкции и предназначений камина, вам нужно изучить перечень существующих на данный момент видов каминов.

По причине высокой популярности данного устройства, существуют разные модели камина, которые различаются размером, формой, дизайном и отделкой.

Подробно рассмотрим каждый вид:

• Камин на дровах. Такая конструкция работает на дровах и является классической. Именно ее представляет себе человек, когда слышит про камин, так как эта модель актуальна уже много лет. Дровяной камин обладает успокаивающими и согревающими свойствами. А потрескивающий звук дров и вид огня станет приятным дополнением. При этом, у вас есть возможность подобрать для себя дровяные камины, выполненные из кирпичей, из металла, и из других материалов.
• Камин, работающий на газу. Данный вид современнее, чем вариант дровяного камина. Преимуществом данной модели является возможность регулировки температуры, но для ее установки необходимо провести газопровод.
• Электрокамин. Сегодня, данная модель обладает популярностью, так как он идеально подходит для квартир. Конечно, он не выделяет достаточно тепла как газовый либо же дровяной камин. Главной его целью является украшение комнаты и создания уютной атмосферы. Он компактный и мобильный и не создает угрозу пожара.
• Камин, работающий на чистом биологическом топливе. Эта модель все чаще встречается в интерьере разных домов. Главным плюсом такого камина считается работа на биотопливе, которое не выделяет никаких вредных веществ и считается более безопасным, чем другие виды топлива.

Фальшивый камин. Этот камин не обладает свойством тепловыделения и служит лишь для декорации помещения. Его отделывают из разных материалов и оформляют исходя из общего дизайна комнаты.

Виды каминов

Существует несколько основных видов каминов:

Дровяной камин

Дровяные. Традиционная модель очага, прекрасно подходит для дачных участков.

Состоит из топки, дымовой трубы и портала. Дизайн последнего можно изменять, подстраивая под интерьер помещения, что позволяет хорошо вписать модель в комнату любого стиля. Построить такой камин довольно сложно, любые ошибки приводят к отсутствию тяги, из-за чего дым будет оставаться в помещении.

Планировать установку этой модели необходимо еще на этапе строительства, рекомендуется установить фундамент из кирпича или бетона.

Газовые – оборудованные атмосферной газовой горелкой. Относительно недорогой и безопасный вариант. Имеют немало преимуществ, таких как простота установки и отсутствие сложностей с установкой дымохода. Из недостатков – низкий КПД, необходимость иметь разрешение на установку.

Электрические. Чаще всего играют чисто декоративную роль, поскольку тепла от них немного. Довольно популярны из-за пожаробезопасности, простого ухода и отсутствия дымохода.

По расположению очаги могут быть:

Схема пристенного камина

• Пристенные. Как понятно из названия, располагаются они возле стены, могут быть установлены уже после строительства.
• Подвесные. Они не имеют горизонтальной опоры, и вместе с дымоходом закрепляются на стене. Внешне такая модель напоминает картину, портал сделан так, чтобы его дизайн напоминал раму.
• Встроенные. В этой модели топка и дымоход полностью скрыты в стене, виден лишь портал. Устанавливаются в специальную нишу в стене, желательно планировать их приобретение на стадии строительства или капитального ремонта.
• Островные. Они стоят отдельно, открыты со всех сторон. Известны как самые красивые очаги, однако их сложно сделать, и они занимают много места.

Размеры чугунной дровяной топки

Очаг на веранде: особенности

Открытая веранд, терраса или патио на даче – элемент привычный. Дом чаще используется летом, чем зимой, как правило, имеет облегченную конструкцию, зачастую возводится целиком из дерева. По тем же причинам оборудовать здесь полноценную кухню с массой техники и оборудования не имеет смысла. Более того, можно и нужно использовать все возможности для переноса процесса готовки на улицу. Веранда или терраса для этих целей подходят наилучшим образом.

Дело в том, что расположенный на улице камин, конечно, может выполнять свои функции, но долговечностью не отличается. Кирпич, каким бы прочным ни был, под действием солнца, ветра и дождя разрушается весьма заметно. На веранде или террасе действие погодных факторов будет намного слабее.

Монтаж камина на площадке частично или полностью закрытой, если, например, речь идет об остекленной веранде, имеет одну особенность.

• Высокий дымоход – на 1,5 м выше конька крыши. Чем выше дымоходная труба, тем лучшую тягу она создает. А это значит, что при нормальной вентиляции помещения, печь будет действовать без сбоев.
• Низкий дымоход – на уровне крыши, и принудительная подача воздуха. В этом случае в пол под каминную топку укладывают трубу, обеспечивающую подвод воздуха с улицы. Этот вариант осуществить своими руками сложнее.

Еще одно условие, которое не требуется выполнять при возведении уличного очага, но понадобится для конструкции в доме – отделка зоны безопасности негорючими материалами: укладка деревянных досок настила под стену сооружения недопустима, переход дымоходной трубы через перекрытия и стены должен быть надежно изолирован.

На даче сооружаются самые разные виды каминов:

• просто очаг, предполагающий только эстетическую функцию,
• мангал, где мясо обжаривают прямо на угле – такой вариант желательно обострить на улице:
• печь-барбекю больше подходит для сооружения в беседке или на террасе;
• печь с варочной поверхностью и каминной топкой, безусловно, самое трудоемкое сооружение, так как потребует монтажа двух топочников – для очага и для варочной поверхности. Однако такая модель выполняет все функции летней кухни.

На фото – вариант с варочной поверхностью и рабочей столешницей.

Монтаж уличной печи из кирпича

Перед строительством расчищают участок от мусора и подготавливают площадку (в зависимости от типа и размера печи, особенностей грунта возможны иные варианты):

• выкапывается котлован глубиной до 30 см;
• отсыпается подушка из песка толщиной около 15 см;
• добавляется 15-сантиметровый слой щебня и выравнивается с землей;
• монтируется опалубка высотой от 8 до 15 см;
• армируется и заливается фундамент (полное отвердевание бетона происходит за 3-4 недели).

Возведение комплекса состоит из следующих основных этапов:

1. Кладка основы, поддувала и дымовых каналов.
2. Установка топки.
3. Монтаж решетки и варочной поверхности.
4. Сооружение дымохода и вытяжки.

После завершения кладки затираются швы, и раствором заделываются щели, если они образовались. На последнем этапе сооружение облицовывается плиткой, керамогранитом или натуральным камнем, которые служат эффективной преградой для влаги и низких температур. Для дополнительной защиты от осадков можно соорудить навес.
