Стабилизатор напряжения для газового котла — стоит ли его купить и что выбрать?

Рейтинг лучших стабилизаторов для газовых котлов

Среди стабилизаторов напряжения для газовых котлов популярны следующие модели.

БАСТИОН Teplocom ST-222 500

Стабилизатор от компании Бастион стоит выбрать, если в сети нет серьёзных скачков, т. к. он не обладает достаточной точностью регулировки. Мощность также невелика, но плюсы: универсальная установка на DIN-рейку или на стену, компактный корпус со встроенной розеткой и гарантия от производителя 5 лет — делают его достойным конкурентом для других моделей обзора.

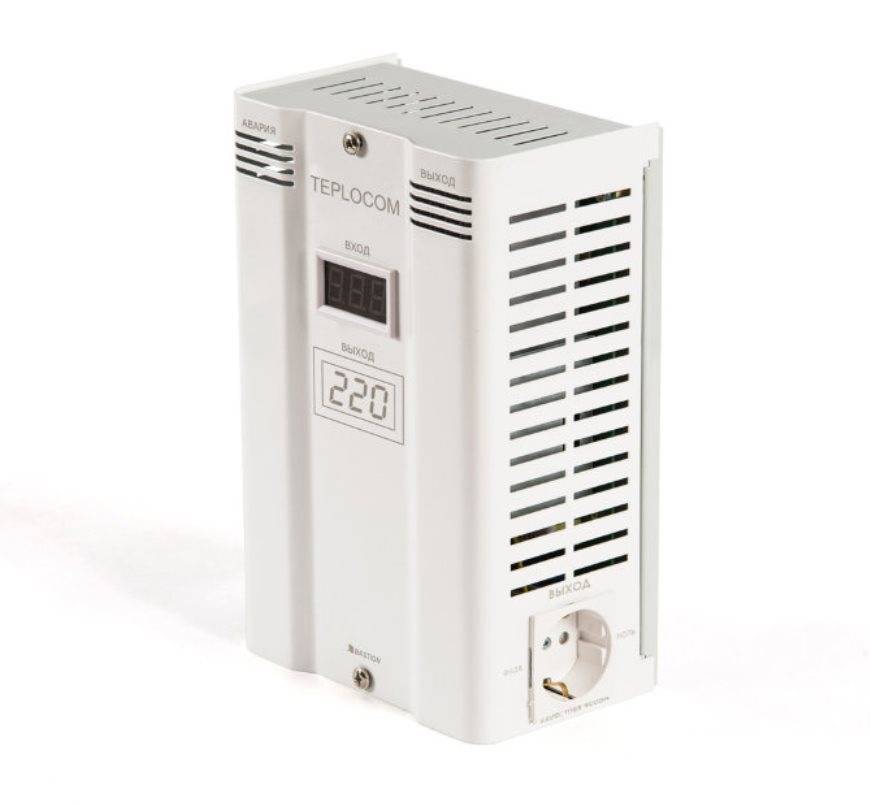

Фото 1. Стабилизатор напряжения Бастион Teplocom ST-222 500. Прибор имеет компактные размеры, помещается на ладони.

  • Тип: релейный.
  • Мощность: 180 Вт.
  • Напряжение на входе: 165—260 В; на выходе — 200—240 В.
  • Точность стабилизации: 10%.
  • КПД: 95%.
  • Количество выходных розеток: 1.
  • Вес: 1,5 кг.
  • Стоимость: от 2400 р.

РЕСАНТА ACH-1000 1-Ц

Хорошая, «средняя» модель для большинства применений. Мощности в 1 кВт хватит для типичной котельной в частном доме, а выходные значения от 202 до 238 В позволят работать почти любому котлу. Стабилизатор отличается привлекательной ценой.

  • Тип: релейный.
  • Мощность: 1000 Вт.
  • Напряжение на входе: 140—260 В; на выходе — 202—238 В.
  • Точность стабилизации: 8%.
  • КПД: 97%.
  • Количество выходных розеток: 1.
  • Вес: 3,5 кг.
  • Стоимость: от 1460 р.

Фото 2. Стабилизатор напряжения Ресанта АСН-1000/1-Ц и коробка от него. Мощность прибора 1 кВт.

РЕСАНТА LUX АСН-10000Н 1-Ц

Аналогичен предыдущей модели, но в 10 раз мощнее.

  • Тип: релейный.
  • Мощность: 10 кВт.
  • Напряжение на входе: 140—260 В; на выходе — 202—238 В.
  • Точность стабилизации: 8%.
  • КПД: 97%.
  • Клеммы для подключения нагрузки.
  • Вес: 19,7 кг.
  • Стоимость: от 8500 р.

SVEN AVR 500

Бюджетный стабилизатор небольшой мощности, тем не менее обеспечит надёжную работу котла при скачках в сети от 100 до 280 В.

Фото 3. Стабилизатор напряжения для газового котла от производителя Sven модели AVR-500. Прибор имеет удобную ручку для переноски.

  • Тип: релейный.
  • Мощность: 400 Вт.
  • Напряжение на входе: 100—280 В; на выходе — 202—238 В.
  • Точность стабилизации: 8%.
  • КПД: 95%.
  • Количество выходных розеток: 1.
  • Вес: 2,9 кг.
  • Стоимость: от 1550 р.

RUCELF SRWII-12000-L

Неплохой вариант от российского производителя. Широкий диапазон входных напряжений позволяет эксплуатировать прибор в любых условиях, а мощности в 10 кВт хватит для любого оборудования в самой продвинутой котельной.

  • Тип: релейный.
  • Мощность: 10 кВт.
  • Напряжение на входе: 110—270 В; на выходе — 202—238 В.
  • Точность стабилизации: 8%.
  • КПД: 98%.
  • Клеммы для подключения нагрузки.
  • Вес: 22,5 кг.
  • Стоимость: от 12190 р.

Фото 4. Стабилизатор напряжения Rucelf модели SRW II-12000-L. Мощность прибора составляет 10 кВт.

RUCELF SRW-10000-D

Обладая меньшей мощностью, чем SRWII-12000-L, обеспечивает более точную стабилизацию, подходящую для большинства котлов.

  • Тип: релейный.
  • Мощность: 7 кВт.
  • Напряжение на входе: 140—260 В; на выходе — 207—233 В.
  • Точность стабилизации: 6%.
  • КПД: 97%.
  • Клеммы для подключения нагрузки.
  • Вес: 14,1 кг.
  • Стоимость: от 8550 р.

Powercom TCA-1200

Хорошие релейные стабилизаторы, если перепады в сети не слишком велики.

Очень компактный, лёгкий и дешёвый, обеспечивает благоприятное для любого газового котла выходное напряжение.

  • Тип: релейный.
  • Мощность: 600 Вт.
  • Напряжение на входе: 176—264 В; на выходе — 209—231 В.
  • Точность стабилизации: 5%.
  • КПД: 95%.
  • Количество выходных розеток: 4.
  • Вес: 1,6 кг.
  • Стоимость: от 1320 р.

Powercom TCA-2000

Более мощный собрат модели TCA-1200 по привлекательной цене.

  • Тип: релейный.
  • Мощность: 1000 Вт.
  • Напряжение на входе: 176—264 В; на выходе — 209—231 В.
  • Точность стабилизации: 5%.
  • КПД: 95%.
  • Количество выходных розеток: 4.
  • Вес: 1,6 кг.
  • Стоимость: от 1790 р.

Lider PS10000W-50

Эту модель от российской компании «Интепс» отличает крайне высокая мощность — до 10 кVA, что позволяет запитать серьёзную котельную полностью, а не только один котёл. При этом точность стабилизации идеально подходит даже для самых «капризных» газовых котлов. Из недостатков: высокая цена и большой вес, что может вызывать трудности в размещении.

  • Тип: электронный.
  • Мощность: 8 кВт.
  • Напряжение на входе: 128—320 В; на выходе — 210—230 В.
  • Точность стабилизации: 4,5%.
  • КПД: 97%.
  • Клеммы для подключения нагрузки.
  • Вес: 41 кг.
  • Стоимость: от 46700 р.

Энергия Classic 7500

Самый большой размах входных напряжений: от 60 до 265 В. Отличная электронная стабилизация, обеспечивающая идеальное для котла электропитание в районе 210—230 В.

Высокий КПД, умеренный вес и средняя цена делает этот аппарат лучшим в этом ряде моделей.

  • Тип: электронный.
  • Мощность: 5,2 кВт.
  • Напряжение на входе: 60—265 В; на выходе — 209—231 В.
  • Точность стабилизации: 5%.
  • КПД: 98%.
  • Клеммы для подключения нагрузки.
  • Вес: 20 кг.
  • Стоимость: от 23470 р.

Классификация стабилизаторов

По конструкции и особенностям работы подразделяются на:

Релейные. Считаются самыми простыми по устройству. В основе трансформатор, на его обмотку (первичную) поступает входящее электропитание. Далее автоматически электроток переходит на вторичную обмотку, где уже и преобразуется в напряжение, приближенное к необходимым для стабильной работы значениям. Релейные устройства-стабилизаторы быстро откликаются на сетевые перепады, могут работать при минусовых температурах, не требуют постоянного контроля. Минусы – шумность и погрешность до 8-10 %;

Электромеханические (сервоприводные). Состоят из торообразного трансформатора, в центре которого размещён сервопривод, вращающий токосъёмник. В момент вращения по кольцевому коллектору изменяется количество витков на вторичной обмотке и соответственно меняется и напряжение. Электромеханические стабилизаторы переносят значительные нагрузки. Однако такие устройства искрят на контактах. Устанавливают их вместе с котлом, работающим на газовых смесях, только на максимально возможном удалении и с дополнительной защитой;

Электронные. Проводят ток через трансформатор, меняя его напряжение при помощи установленных внутри электронных ключей – тиристоров и симисторов. Размеры ключей небольшие, поэтому и устройства электронного типа – это компактные, удобные в обслуживании устройства. Отличаются они также долговечностью, бесшумностью, оптимальной точностью преобразования. Стабилизаторы электронного вида считаются по конструкции и особенностям работы самыми подходящими для газовых котлов устройствами, но стоят они выше, чем первые два типа;

Гибридные. Считаются подтипом электромеханических. В конструкции предусмотрено два релейных стабилизатора, за счёт чего прибор может выдержать большее напряжение при скачках электроэнергии. В штатном режиме принцип действия гибридного стабилизатора ничем не отличается от работы электромеханического устройства;

Инверторные иначе называют стабилизаторы с двойным преобразованием. Принцип работы таких устройств прост – на входе поступающий переменный ток трансформируется в постоянный, затем, проходя через инвертор, становится переменным с нужным для электротехники напряжением в 220 В. За счёт преобразования двойного вида инверторный стабилизатор всегда выдаёт стабильные показатели независимо от частоты и качества помех в электропитании. Не так давно такие устройства стоили достаточно дорого, но сейчас производители предлагают аппараты стоимостью от 3 тыс. рублей, многие из которых входят в рейтинг лучших.

По месту закрепления стабилизаторы делятся на три вида:

Настенные. Компактные модели, закрепляются на вертикальной стене, не занимают много места, но стоят дорого;

Напольные. Дешевле по сравнению с настенными. Однако некоторые модели могут оказаться неудобными из-за больших размеров;

Универсальные. По конструкции подходят для монтажа как на стене, так на горизонтальной поверхности.

Виктор Тагаев Мастер по ремонту инструмента и спецтехники, автор собственного блога Установить аппарат на самом деле несложно, но если вы сомневаетесь в том, что сможете справиться с этим профессионально, то лучше для монтажа пригласить специалиста. Качественная установка продлевает работу всех элементов системы отопления и исключает возникновение пожаров и иных проблем.

Выбирая модель по варианту расположения, необходимо учитывать, что аппараты устанавливаются с соблюдением техники безопасности. В помещении не должно быть повышенной влажности и оседающей пыли, на работе прибора негативно могут сказаться слишком высокие температуры и холод. Такие условия не позволяют размещать стабилизаторы на чердаках или в сырых подвальных помещениях.

Выбор стабилизатора

  1. Диапазон изменения напряжения.

Чем шире диапазон у стабилизатора – тем лучше!

2. Фазность.

При выборе стабилизатора важно учитывать фазность электросети

и потребителей.

3. Мощность нагрузки.

Выбор стабилизатора осуществляется по полной мощности нагрузки потребителей, исчисляемой в киловольт-амперах (кВА). В паспорте найти потребляемую электрическую мощность отопительного агрегата, которую не следует путать с тепловой мощностью

4. Точность стабилизации.

Перед приобретением защитного устройства необходимо определить общую мощность отопительного агрегата, для этого следует:

Шаг №1 – Какие типы стабилизаторов подходят для котлов

Какой стабилизатор напряжения выбрать для газового котла?

Теоретически для котла отопления можно использовать любой из бытовых стабилизаторов напряжения подходящей мощности. Года 2-3 назад чаще всего так и приходилось делать. Ставились электромеханические стабилизаторы, которые должны были обеспечить сохранность котлов.

Преимущества:

  • плавная регулировка при помощи сервопривода;
  • более точное, на тот момент, напряжение на выходе.

Но у них был большой минус:

медленная скорость выравнивания напряжения.

Из-за этого сильно страдала электроника более новых газовых котлов, которая очень чувствительна к изменениям напряжения и импульсным помехам.

Другим вариантом было поставить вместо электромеханики более быстрые релейные стабилизаторы. Преимущества:

  • высокая скорость срабатывания на изменения напряжения – менее 10 мс (миллисекунд);
  • более широкий диапазон входных напряжений (105…265В);
  • настенное исполнение, что гораздо удобнее.

Для сравнения возьмем электромеханический и релейный стабилизатор самой популярной мощности, на 1000 ВА (вольт-ампер):

Энергия СНВТ-1000/1 HybridVoltron РСН-1000
Мощность:1 кВA (0.7…1 кВт)1 кВA (0.7…1 кВт)
Тип:электро-механическийрелейный
Скорость срабатывания:500 – 1500 мс 10 мс (миллисекунд)

magazin energia ru

Разница в скорости срабатывания колоссальная, но обычные бытовые релейники не разрабатывались под эксплуатацию с газовыми котлами, а поэтому имеют ощутимый минус:

низкая точность напряжения на выходе (220 ± 10%).

В результате получали ситуацию, когда на колебания электросети в диапазоне от 198…242В обычные бытовые релейники попросту никак не реагировали.

Если для старых котлов это было не так критично, то для современных моделей популярных производителей (Vaillant, Baxi, Viessmann, Protherm, Ariston, Buderus, Beretta, Ferroli) такое бездействие приводило к замене платы.

Стало ясно, что стабилизаторы бытового назначения не подходят для эксплуатации с современными газовыми котлами. Нужен аппарат, который был бы лишен недостатков двух предыдущих вариантов и должен:

  • быстро реагировать на изменения в электросети;
  • иметь маленькую погрешность напряжения на выходе.

Дополнительными требованиями можно назвать:

  • приятный внешний вид (аппарат будет размещаться возле котла и невзрачная грубая коробка сильно бы испортила интерьер);
  • настенное исполнение (наличие крепления на стену более удобно и экономит место).

Так на российский рынок была выпущена специализированная линейка стабилизаторов напряжения “Энергия АРС”, при разработке которой ориентировались на эти требования.

Энергия АРС-1000 (1 кВA (0.7..1 кВт))

После доработок и первого года производства на сегодня имеем такие окончательные характеристики аппаратов данной серии:

  • скорость срабатывания – 10 мс (миллисекунд);
  • точность регулировки – 220 ± 4%;
  • универсальное крепление – можно как повесить на стенку так и поставить на маленькие ножки;
  • диапазон входных напряжений – 120…276В;
  • маленькие размеры (высота: 35.5 см, ширина: 20.5 см, глубина: 10 см) и масса 3 – 5 кг;
  • защита котла от импульсных помех;
  • полностью металлический корпус — повышенная безопасность;
  • защита от неправильного подключения (необходима для фазозависимых котлов);
  • имеет приятный белый цвет корпуса;
  • простое подключение котла через вилку и розетку.

Сравнивая с бытовыми стабилизаторами получаем такие цифры:

Энергия СНВТ-1000/1 HybridЭнергия АРС-1000
Мощность:1 кВA (0.7…1 кВт)1 кВA (0.7…1 кВт)
Тип:электро-механическийрелейный
Точность регулировки:220В ± 3%220В ± 4%
Скорость срабатывания:500 – 1500 мс 10 мс (миллисекунд)

Как видим, у Энергия АРС напряжение на выходе фиксируется на уровне как у самых точных стабилизаторов на рынке – электромеханических. Скорость же срабатывания несравнимо выше.

Единственное, диапазон входных напряжений по низу не такой широкий, как у Voltron РСН:

Voltron РСН-1000Энергия АРС-1000
Мощность:1 кВA (0.7…1 кВт)1 кВA (0.7…1 кВт)
Напряжение входа:105…265 В120…276 В

В целом, серия получилась вполне достойной, по крайней мере котлы получили современную защиту электроники от скачков напряжения и импульсных помех. Да и погрешность на выходе минимальная, на уровне самых точных аппаратов на сегодняшний день. А значит, не придется каждые полгода менять сгоревшие платы в котлах, как в случае со стабилизаторами общего назначения.

Первое правило:

Для современных газовых котлов лучше подключать специализированные стабилизаторы напряжения. Для более старых моделей подойдет и обычный бытовой стабилизатор.

Какой тип прибора предпочесть

В продаже можно найти навесные или напольные стабилизаторы. Модели могут работать от постоянного или переменного тока, встречаются однофазные или трехфазные варианты. При выборе стоит учесть репутацию производителя, но покупать импортную продукцию не обязательно. Вполне качественные стабилизаторы выпускают и отечественные компании. Они предлагают широкий диапазон моделей по гораздо более доступным ценам, бонусом станет многолетняя гарантия.

Все стабилизаторы можно разделить на:

  • электромеханические;
  • релейные;
  • симисторные;
  • тиристорные.

Каждый вариант имеет свои плюсы и минусы. Чтобы выбрать нужную модель, стоит соотнести возможности прибора с потребностями конкретного газового котла, его размером, расположением, принципом установки и условиям обслуживания.

Электромеханический стабилизатор работает по принципу автомобильного трансформатора.  Бегунок движется по обмоткам прибора с помощью серопривода. Напряжение регулируется постепенно, при частых, но незначительных колебаниях силы тока агрегат без труда поддерживает необходимый диапазон, не допуская резких скачков. Прибор имеет компактные размеры, позволяющие подобрать идеальный вариант для любого газового котла. Возможно крепление на стене или установка на полу.

Электронные стабилизаторы переключают обмотки при помощи реле, поэтому их часто называют релейными. Изделия достаточно надежны и при правильном подборе бесперебойно работают несколько лет. Конструкция корпуса хорошо защищает агрегат от пыли, грязи и влаги. Дополнительное обслуживание не требуется, после установки можно забыть о стабилизаторе. К дополнительным плюсам относятся:

  • высокие скорости переключения при скачках напряжения;
  • экономичность;
  • компактность;
  • надежность;
  • доступная цена.

К минусам устройства электронного типа можно отнести ступенчатое регулирование напряжения при выходе, такой вариант подходит не для каждого газового котла. Модели этого типа могут давать сбои при авариях. Однако специалисты отмечают, что даже если сам стабилизатор выйдет из строя, он сохранит рабочие качества газового котла.

Принцип работы симисторного стабилизатора сочетает симисторы и реле. Такой дуэт исключает недостатки электромеханических и релейных моделей, защищая прибор от преждевременного износа. Симисторные стабилизаторы долговечны, надежны, бесшумны. В продаже есть как настенные, так и напольные модели различных размеров.

К плюсам симисторного типа можно отнести длинный гарантийный строк, стандартная модель рассчитана на 8-10 лет бесперебойной службы.  Прибор идеально подойдет для сетей с не слишком частыми сбоями напряжения, но с максимальными перепадами он справляется с трудом. Если сети изношены или в регионе часто бывают грозы, шквалистые ветры и другие погодные катаклизмы, лучше выбрать другой тип стабилизатора.

Для домов, находящихся в зоне риска (аварийные электросети, частые грозы, большое количество новостроек) можно рекомендовать тиристорные стабилизаторы. Сегодня именно они считаются наиболее надежными. Агрегаты преобразователя напряжения этого типа работают на базе тиристорных ключей, искажающих синусоидальную форму тока. Процесс занимает доли секунды, тиристоры включаются и выключаются встроенным в схему процессором. Контроль извне не требуется. Стабилизатор очень надежен, его практически невозможно вывести из строя. При возникновении внештатных ситуаций микроконтроллер отключает прибор. Большинство моделей оснащается электронным табло и системой автоматического отключения. К плюсам этого типа стабилизатора относятся:

  • экономичность;
  • бесшумная работа;
  • компактные размеры;
  • привлекательный внешний вид;
  • моментальная реакция на любые перепады напряжения;
  • высокая степень безопасности;
  • преобразование силы тока в максимально широком диапазоне.

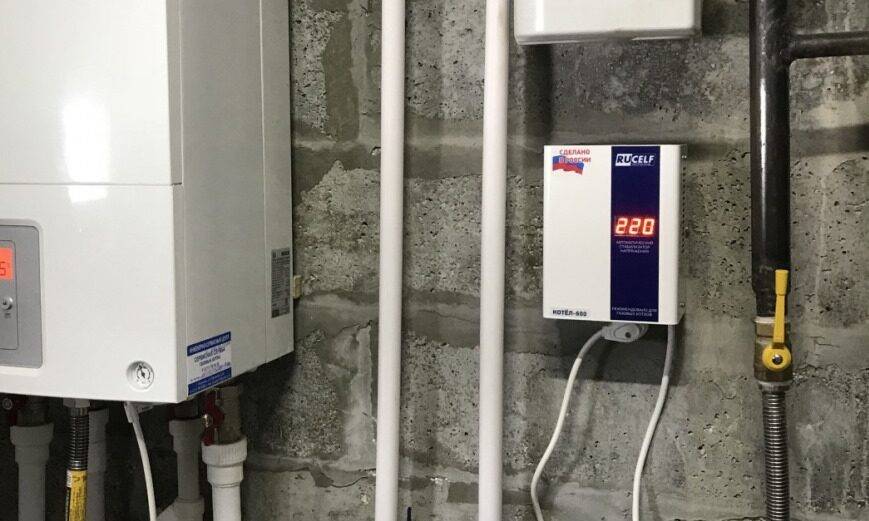

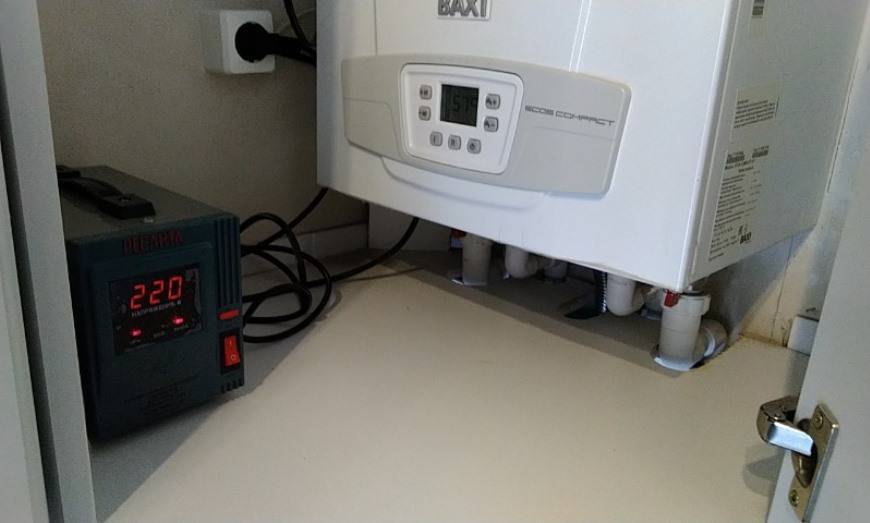

Как подключить стабилизатор

Перед установкой ознакомьтесь с инструкцией и технической документацией устройства.

Аппарат располагается в сухом помещении с указанной в паспорте температурой.
Блок ставится вдали от горючих веществ.
Нельзя размещать прибор в закрытых шкафах, тумбах

Важно обеспечить нормальную циркуляцию воздуха.
Подключение к котлу проводится через розетку с заземлением.. Смотрите схему ниже:

Смотрите схему ниже:

Чаще всего защитное устройство ломается при длительной работе с низким напряжением (170 В). При подключении соблюдайте рабочее напряжение на входе.

Почему при работе слышатся щелчки

Этот вопрос часто задают пользователи на форумах. На это есть несколько причин:

  • Щелчки слышны при неправильном подборе мощности. Когда значения энергии выходят за допустимые пределы, стабилизатор отключается. При этом слышится щелчок. Выход — подобрать подходящий прибор.
  • Плохая пайка контактов. Чаще встречается в недорогих версиях. В процессе использования в месте пайки возникает трещина, что является причиной посторонних звуков.
  • Механический тип оборудования. Во время переключения режима возникают щелчки.

Теперь вы знаете, на что обратить внимание при выборе, сравнили преимущества и недостатки, принцип подключения. Осталось разобраться с выбором модели, ее параметрами и стоимостью

Классификация

Конструктивно есть несколько видов стабилизаторов:

  • электромеханический;
  • релейный;
  • полупроводниковый (тиристорный);
  • импульсный.

Электромеханические

Электромеханический включает в себя электродвигатель, автотрансформатор и блок управления. Двигатель в случае скачков напряжения движет графитовую щетку, а если напряжение становится более 260 вольт, перекрывает питание.

К плюсам этого вида относятся высокая точность (погрешность не больше 2 процентов), широкий диапазон (140-260 вольт), плавное преобразование входного напряжения.

Минусы – шум при работе, износ щетки, не самая высокая скорость срабатывания. Не разрешается использовать с газовыми котлами, т.к. замыкание контакта может вызвать искру.

Релейные

У релейного прибора подвижных частей нет, изнашиваться нечему.

Шума при работе нет, эти стабилизаторы компактнее. Высокая устойчивость к перегрузкам.

Минусы – меньше точность входного напряжения (до 5 процентов), возможна задержка стабилизации.

Полупроводниковые

Полупроводниковый стабилизатор для котла отопления не имеет реле, его функцию выполняют полупроводниковые вентили SCR. Они отвечают за усиление, выпрямление и начало работы.

Скорость у такого стабилизатора высокая, ресурс самый большой. Отказ возможен только если плата выйдет из строя.

На территориях, где скачки напряжения – постоянное бедствие, лучше приобретать полупроводниковую модель. Минусы: уязвимость для сетевых помех, недостаточная устойчивость к перегрузкам, выше цена.

Импульсные

Импульсный. Минимальная погрешность, высокая надежность.

Минусы: высокая цена, ограничение по верхнему значению напряжения.

Технология монтажа и подключения

Прежде, чем подключить стабилизатор, нужно подобрать для него подходящее место. Нужно понимать, что электрика очень не любит сырость, поэтому помещение, где будет установлен прибор, должно быть сухим, без избыточной влажности в воздухе. Чаще всего допустимые параметры указаны в инструкции к устройству. Если их нет, можно ориентироваться на собственные ощущения. Если в помещении, например, в подвале, чувствуется избыточная влажность, оборудование здесь лучше не устанавливать.

Гараж тоже не станет оптимальным местом для размещения стабилизатора. По инструкции прибор не должен находиться в непосредственной близости от химически активных, горючих и легковоспламеняющихся веществ. Чердак так же не подойдет. В теплое время года температура здесь часто поднимается очень высоко, что отрицательно скажется на работе устройства. Еще одно неподходящее место – ниша в стене или закрытый шкаф. Отсутствие естественной циркуляции воздуха приводит к перегреву оборудования.

Собственно подключение стабилизатора проводится очень просто. К оборудованию подключается газовый котел, и оно просто включается в сеть. Если приходится одновременно устанавливать несколько однофазных стабилизаторов, например, в случае, когда в комнату заходит три фазы, нельзя включать их в одну розетку. Тогда первый при переключении будет создавать сетевую помеху, и заставлять переключаться другой. Этот процесс, практически, бесконечен. Таким образом, для каждого из приборов должна быть подготовлена розетка.

Место для установки стабилизатора напряжения должно быть выбрано правильно. В помещении не должно быть слишком влажно или жарко. Кроме того, должна обеспечиваться естественная циркуляция воздуха, иначе устройству грозит перегрев

Производители газовых котлов предупреждают, что все гарантийные обязательства, которые даются при покупке оборудования, будут аннулированы в случае невыполнения их требований по эксплуатации. На первом месте среди них чаще всего стоит качественное электропитание прибора. Нельзя недооценивать роль стабилизатора напряжения в его обеспечении, поэтому к выбору прибора стоит подойти очень ответственно. Грамотно подобранное оборудование позволит газовому котлу долго и бесперебойно работать в максимально экономичном режиме, что даст возможность его владельцу сэкономить приличную сумму.

Виды стабилизаторов

Не все стабилизаторы по параметрам подходят для газового котла. Электроника этих агрегатов очень требовательна к питающему напряжению. Особенно это относится к импортным агрегатам, которые работают напряжения сети не более ±5%, неискаженной синусоиде напряжения и отсутствии скачков напряжения в сети.

Российские котлы менее требовательны к качеству электросети, тем не менее они также отказываются работать в условиях перепадов в сети. Поэтому обязательным требованиям к нормальной работе газового котла является установка стабилизатора напряжения. Все стабилизаторы делятся на;

– электромеханические, которые работают по принципу автотрансформатора. При отклонении сети от номинала подается сигнал на сервопривод, который двигает токосъемник по обмотке трансформатора до тех пор, пока напряжение на выходе не стабилизируется.

Устройство электромеханического стабилизатора напряжения

Время отклика на отклонение напряжения от такого метода регулировки напряжения низкое и достигает нескольких секунд. За это время автоматика котла может отключиться. Еще один недостаток по которому такие стабилизаторы напряжения не ставятся на газовые котлы – это большая вероятность искрообразования;

– релейные стабилизаторы более совершенные чем электромеханические. Они имеют силовой тороидальный трансформатор с несколькими выходными обмотками. Регулировка выходного напряжения происходит переключением обмоток электромеханическим реле.

Релейный стабилизатор напряжения Suntek СНЭТ 1000 до 1 кВт

Как правило, число выходных обмоток релейных устройств не превышает 4 – 6, поэтому предел регулировки у них низкий. Также во время работы, есть вероятность появления искры на контактах реле, что недопустимо при работе с газовыми котлами. На переключение реле необходимо какое-то время, что отражается на низком времени отклика;

– симисторные стабилизаторы по устройству и принципу работы похожи на релейные, но имеют большее число выходных обмоток трансформатора и исполнительным переключающим элементом у них работают быстродействующие симисторы. Время отклика симисторов на изменение напряжения достаточно скорое почти мгновенное.

Из-за большого числа переключающих обмоток диапазон регулировки выхода у симисторных устройств большой, а точность выходного напряжения достигает 2 – 3% (у релейных 5 – 8%). Однако эти стабилизаторы имеют существенный недостаток, который выражается в высокой стоимости;

Устройство симисторного стабилизатора

– ИБП (источники бесперебойного питания) как нельзя лучше подходят для работы с газовыми котлами. Принцип работы у них основан на преобразовании напряжения сети в постоянное напряжение, которым заряжаются аккумуляторы. Второй преобразователь напряжения снимает постоянное напряжение с аккумуляторов и преобразует его в стабильное выходное переменное напряжение с точностью 1-2% и с правильной синусоидой. Стоимость таких ИБП с двойным преобразованиемсоизмерима со стоимостью симисторных устройств стабилизации сети;

Электроснабжение газового котла через ИБП – источник бесперебойного питания

– инверторные стабилизаторы напряжения по принципу работы одинаковы с ИБП двойного преобразования, только у них вместо аккумуляторов используются батареи конденсаторов.

Однофазный бестрансформаторный инверторный стабилизатор напряжения Legat 35

Преимуществом таких инверторных преобразователей является то, что не нужно менять блок конденсаторов в процессе эксплуатации и пределы диапазона входных напряжений у них 100 – 300 В. У ИБП аккумуляторы нуждаются в замене через несколько лет. Стоимость инверторного стабилизатора до 3,5 квт одинакова со стоимостью симисторных устройств.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
