Как собрать электрический котел самостоятельно

Монтаж котла

Самая трудная часть работы позади, мне осталось все поставить на место и запустить котел.

Перед монтажом на резьбовые соединения нужно намотать фум ленту. Намотать нужно около 10 оборотов.

Далее все просто прикручиваем, как было задумано, «обратка» к «обратке», «подача» к «подаче», соединяем муфтами такого же размера и хорошенько затягиваем контргайки.

На сгон слива воды, прикручиваем пол дюймовый кран или металлическую заглушку, у кого что есть, я прикрутил заглушку, и вот что получилось.

В верхней части электрокотла вы видите тэн с терморегулятором.

Вот мы все смонтировали и приступаем к следующему этапу.

Установка электрического котла

Наш самодельный электродный котел готов, осталось проделать последние шаги:

• Смонтировать котел и подключить его к отопительной системе;
• Заполнить систему теплоносителем и проверить ее герметичность;
• Выполнить электрические подключения.

Проверка системы отопления под давлением проводится с помощью специального аппарата, называемого опрессовщиком.

Электродные котлы монтируются в вертикальном положении, таким образом, чтобы электрический вывод для подключения центрального электрода находился снизу. Соединяем входные и выходные патрубки с отопительной системой, после чего заполняем отопительную систему теплоносителем. Внимательно просматриваем все соединения на предмет протечек. Если есть возможность, следует проверить герметичность смонтированной самостоятельно системы отопления под давлением – максимальный показатель для подобных систем составляет не выше трех атмосфер.

Если с герметичностью все нормально, приступаем к электрическим подключениям. Так как мощность нашего котла составляет больше 3 кВт, протягиваем от электрического щита отдельную электрическую линию

Обратите внимание, что ставить УЗО не нужно – они не работают совместно с электродными котлами. Фаза подключается к центральному электроду, ноль – к корпусу. Сюда же, к корпусу, подключается заземление (для этого к корпусу нашего котла приварены два болта)

Заземление рекомендуется подсоединять медным проводом сечением 4 мм

Сюда же, к корпусу, подключается заземление (для этого к корпусу нашего котла приварены два болта). Заземление рекомендуется подсоединять медным проводом сечением 4 мм.

Электродные котлы вырабатывают большое количество гидролизных газов. Поэтому отопительная система, работающая на таких котлах, должна оснащаться спускником воздуха.

Подача электроэнергии на котлы осуществляется в ручном режиме или с помощью специальной автоматики. Потребляемая мощность замеряется амперметром. Здесь нужно проследить, вышло ли оборудование на рабочий режим. Если учесть, что мощность котла составляет 4-5 кВт, то сила тока в цепи должна составлять от 18 до 22 А (при питающем напряжении 220 Вольт). Если сила тока недостаточна, в теплоноситель добавляется раствор соды или соли.

Монтаж ионного обогревателя

Электродные котлы отопления своими руками собирают с учётом остальных элементов обогрева. Для этого следует выработать последовательность действий и устанавливать устройства один за одним. Котёл не устанавливают отдельно, а интегрируют в систему.

Следует подготовить материалы и устанавливать обогреватель последовательно

Порядок работ:

1. Определяют тип схемы отопления — одноконтурная или двух, с подогревом воды для хозяйственных нужд. Выбирают и устанавливают подходящие радиаторы.
2. Собирают котёл, присоединяют его к магистрали.
3. Наблюдают за работой устройства в тестовом режиме. Смотрят, чтобы характеристики устройства поддерживались на требуемом уровне.
4. Автоматизируют работу котла.

Необходимо придерживаться данной последовательности работ. Первым устройство обогрева не нужно собирать, поскольку не получится протестировать работу магистрали теплоносителя. Начинают работу с создания чертежей электродного котла своими руками.

Порядок сборки электродного котла:

На стальную трубу, которая будет выступать в роли корпуса устройства, навинчивают муфту с одной стороны, а тройник — с другой. Закручивают туго, чтобы в дальнейшем избежать протеканий теплоносителя. Через тройник жидкость будет поступать из котла в систему, и наоборот.С торца тройника в корпус вставляют электрод

Важно не допустить контакта между ним и корпусом. Фиксируют электрод заглушкой от радиатора. Он должен стоять неподвижно

Для этого фиксацию выполняют гайкой. Изолятор ещё играет герметизирующую роль. Если подходящего материала нет, то лучше за изготовлением детали обратиться к профессионалам.Заливают в собранный корпус немного жидкости и проверяют надёжность соединений. Протечек быть не должно. При наличии таковых уплотнители подгоняют. Если протечек нет, то воду выливают.К корпусу котла приваривают 2 стальных болта. Оптимальный выбор М8 и М10. Они нужны для подключения проводов — заземления и нулевого. Гайки следует покрыть изолятором, чтобы избежать поражения током во время эксплуатации.Проводят монтаж устройства в систему отопления

Он должен стоять неподвижно. Для этого фиксацию выполняют гайкой. Изолятор ещё играет герметизирующую роль. Если подходящего материала нет, то лучше за изготовлением детали обратиться к профессионалам.Заливают в собранный корпус немного жидкости и проверяют надёжность соединений. Протечек быть не должно. При наличии таковых уплотнители подгоняют. Если протечек нет, то воду выливают.К корпусу котла приваривают 2 стальных болта. Оптимальный выбор М8 и М10. Они нужны для подключения проводов — заземления и нулевого. Гайки следует покрыть изолятором, чтобы избежать поражения током во время эксплуатации.Проводят монтаж устройства в систему отопления.

Это важно: нормы и требования при установке котлов отопления в частном доме. В целях безопасности котёл оснащают дополнительными элементами

При работе из жидкости выделяется электролизный газ, поэтому его следует удалять из системы. Для этого потребуются:

В целях безопасности котёл оснащают дополнительными элементами. При работе из жидкости выделяется электролизный газ, поэтому его следует удалять из системы. Для этого потребуются:

• клапаны удаления воздуха, автоматические;
• предохранительный клапан;
• манометр, который позволит контролировать мощность устройства;
• расширительный бак;
• запорная арматура.

Надежные электрические котлы для отопления дома на 220 вольт

При подготовке рейтинга наилучших бытовых электрокотлов 220, учитывалось немалое количество разнообразных факторов — компания, мощность, возможность одновременной подачи тепла на отопление и ГВС, высоко экономичность процесса получения энергии.

Среди лучших дешевых настенных котлов 220в выделяются:

1. ЭВАН Warmos-IV-5. Бюджетный аппарат российского производства, с широким набором функциональных возможностей. Несмотря на свою низкую мощность 5 кВт, котел очень хорошо работает в системе «теплый пол», а функция «антизамерзание» делает его незаменимым для частных домов площадью до 60 м2, которые можно нагреть незадолго до приезда жильцов. По состоянию на 01.11.2019, цена агрегата — 15520 руб.
2. РусНИТ 209К котлы электрические российского производства, с конструкций хорошо адаптированной к сельским условиям проживания. Котел со 100 % автоматизацией технологического процесса, плавной регулировкой температуры греющей воды в интервале от 40 C до 80 C, способен качественно и быстро нагреть площадь помещения до 100 м2. По состоянию на 01.11.2019, цена агрегата — 12890 руб.
3. Thermotrust ST 9 лучшая цена шведского бренда с полной сборкой в России. Модель мощностью 9 кВт рассчитана на подключение к бытовой электросети 220 В, работает с КПД выше 93.0 %. Вопреки своей бюджетной цене генератор оборудован блоковыми нержавеющими ТЭНами. По состоянию на 01.11.2019, цена агрегата — 11814 руб.

Лучшие настенные электрокотлы по критерию «цена — качество»

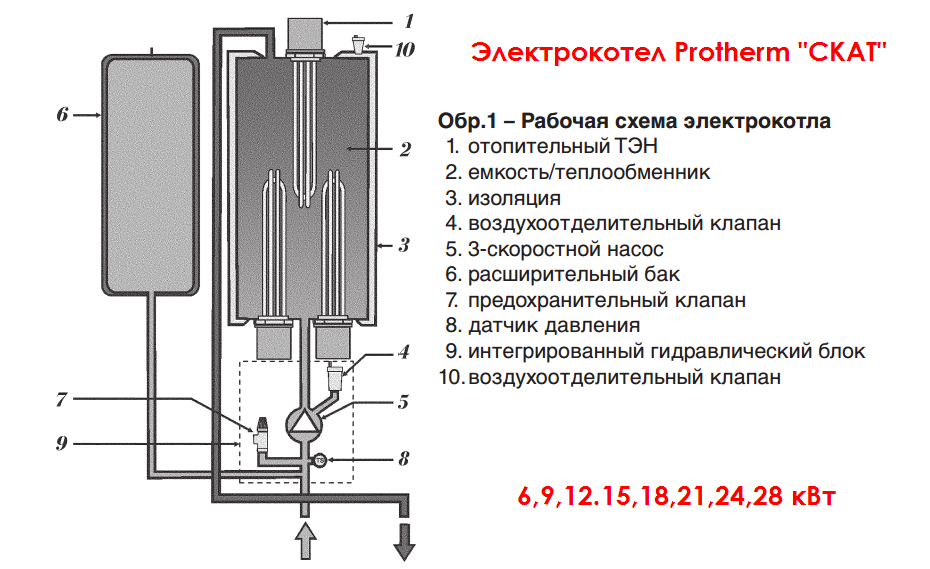

1. Protherm скат 9 кr 13 относится к новинкам 2019 года. Словацкий аппарат с мягким стартом и полной автоматикой безопасности технологического процесса. Широкая линейка мощностей от 6 до 28 кВт, что дает возможность создать различную систему обогрева индивидуального дома либо квартиры, используя их в качестве основного или резервного источника теплоснабжения. К ним, возможно, подключить различные компоненты для управления, накопления и обмена информацией — электронные термодатчики, программаторы, электромагнитные клапаны и устройства для использования дифтарифного счетчика, чтобы использовать дешевую электроэнергию в ночное время суток. По состоянию на 01.11.2019, цена агрегата — 32340 руб.





















2. Vaillanteloblockve 9- очень стильный теплогенератор из Германии. Все управление производится одной кнопкой, а информация поступает на двухсегментный монитор. Непосредственно под глянцевым защитным кожухом скрыт мощный потенциал — теплопроизводительность — 9 кВт. По состоянию на 01.11.2019, цена агрегата — 37709 руб.
3. STOUT SEB-0001-000018. Эти котлы российского производителя обеспечивают лучшее соотношение цены и функционала, способны обогреть дом до 200 м2. Именно благодаря интегрированному синоптическому терморегулятору, возможно, оптимизировать температурный режим, тем самым уменьшив удельные расходы на потребление электрической энергии. По состоянию на 01.11.2019, цена агрегата — 34900 руб.

Рынок электрокотлов медленно, но все наращивает свои обороты

До настоящего времени потребители осторожно относятся к такому выбору. К тому же ходит много слухов, что аппараты дорогостоящие и часто ломаются. Может, это было и так, на заре их развития, но сегодня технология их производства далеко шагнула вперед, оставив многие недостатки первых моделей позади

Может, это было и так, на заре их развития, но сегодня технология их производства далеко шагнула вперед, оставив многие недостатки первых моделей позади.

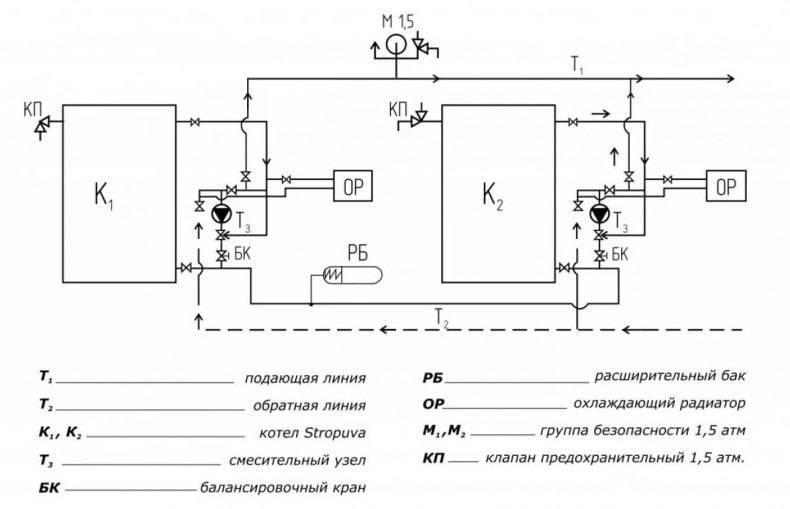

Обвязка электрокотла

Если используется современная модель электрокотла, тогда в её моноблоке корпуса уже вмонтированы элементы для полноценной работы. Потому выполняем подключение к патрубкам на основе подающей и обратной трубы

Важно понять, что к обратной линии, благодаря крану подпитки следует подвести систему запуска воды.

Если будем эксплуатировать простой вариант, тогда придётся использовать схему и выполнить подключение датчиков электрокотла своими усилиями. Но в целом это простая работа. Она не должна привести к серьёзным затруднениям.

Этапы выполнения обвязки простого электрокотла:

• На основе специального крепления устанавливается гидроколлектор и объёмный расширительный бак;
• Выполняется прокладка труб. Добавляется циркуляционный насос, система фильтрации, элементы безопасности.

Теперь мы осознаём отличия электрокотла, изучили правила его подключения

К сожалению этого недостаточно для надёжной работы, монтаж заземления и подключение к электрической сети стоит оставить для выполнения специалистами, поскольку это очень важно и сложно выполнимо без специфических знаний.

Основные конструкционные элементы котлов

Прежде чем изготовить электрокотел своими силами, стоит тщательно ознакомиться с его основными составляющими:

• ТЭН;
• Сам котел;
• Дополнительное оборудование для вставки регуляторов и датчиков.

Среди них самое большое значение отводится такого приспособлению, как ТЭН. Именно он предназначен для превращения электрической стандартной энергии в качественную тепловую. По сути, это специальный электронагреватель трубчатого вида. Что касается котла, то его есть возможность изготовить из специальной трубы, выполненной из высококачественного металла или какой-то иной емкости

Не менее важно и разнообразные дополнительные конструкционные элементы, посредством которых можно значительно облегчить процесс применения котла

Современные модели такого оборудования реализуются, как правило, уже полностью укомплектованными. Среди основных элементов можно отметить:

1. Расширительный бак.
2. Качественный фильтр.
3. Циркуляционный насос.
4. Клапан предохранительный.

Котлы, которые обладают всеми требуемые конструкционными элементами вполне можно сделать и самостоятельно, достаточно просто знать и соблюдать несколько основных важных моментов.

Советы по экономии

В завершение хотелось бы дать совет, как сэкономить на электроотоплении. Для этого установите многотарифный счетчик. Ночью электричество тарифицируется намного дешевле, поэтому агрегат может в это время работать на максимальном режиме. А днем переключайтесь в режим минимального потребления.

Теперь вы знаете, как сделать самодельный электрокотел, а также опасности использования агрегатов, установка или создание которого проводилось с нарушениями. Если у вас нет необходимых навыков, рекомендуем обратиться к квалифицированному специалисту или приобрести легальный котел.

Самодельный электрический котел. Легкий способ его сделать самому

Мы хотим предложить вашему вниманию самодельный электрический котел для тех, кого не устраивают по различным причинам заводские котлы из магазинов. Обстоятельства у каждого могут быть свои.

Причина может быть, как ценовая (экономичнее самим сделать), так и техническая или просто у человека умелые руки, и он сам хочет сделать электрический котел своими руками.

А кто-то понимает, что починить заводской котел будет сложно из-за ТЭНов, находящихся снизу и других различных заводских заморочках, разобраться в которых не всегда просто.

Мы предлагаем сделать электрический котел самим. Он вас сможет порадовать своей простотой в изготовлении и обслуживании, легкой заменой ТЭНа. К тому же, вы по своему желанию сможете усовершенствовать управление системой отопления.

Конструкция самодельного электрического котла несложная, но производительность тепла такая же, как у магазинных котлов. Если вы уверены в себе, то приступайте к изготовлению электрического котла и не забудьте про заземление.

Иначе можно получить сильный разряд током (если у вас не будет в доме заземления).

Что для изготовления самодельного котла необходимо:

• цилиндрический котел объемом примерно 3 — 4 литра или труба с заглушками плоскими сверху и снизу;
• три патрубка размером под ваши трубы;
• ТЭНы;
• гайки;
• воздухоотводчик автоматический сверху;
• кран шаровой снизу (для слива жидкости из котла при необходимости).

В готовом самодельном электрическом котле, либо сваренном из цилиндра с заглушками, нужно сделать отверстия и наварить на них гайки для соединения с трубами. В нижней части котла вварить патрубок с краном для слива жидкости. Таким образом, у вас получится котел с подачей, обраткой и заполнением котла. Сверху три муфты для монтажа электрических ТЭНов и воздухоотвода. Котел трехфазный. Все управление котла выведено наружу в отдельную коробку. Для удобства в аварийном порядке можно даже вывести напрямую (хотя мы не рекомендуем этого делать).

Куда ставить ТЭНы сверху или снизу выбирать вам. Оба варианта имеют место быть. Есть плюсы и минусы в обоих случаях. Снизу ТЭН неудобно менять, но он защищен от воздуха. Сверху ТЭН легко менять, но нужен воздухоотводчик автоматический сверху. В электрическом котле, когда ТЭНы стоят вверху, то и воздух скапливается сверху.

Совет

Но риск от перегрева ТЭНов без воды убирается тем, что муфты сверху 32-е обрезаны до 20 мм. Тем самым получается короче воздушный карман. К тому же сверху стоит воздухоотводчик автоматический для выхода скопившегося воздуха. Оставшийся воздух втягивается по магистрали трубопровода.

Таким образом, решается задача безопасности котла и устранение возможного перегрева из-за воздуха вверху котла.

Механизм смены ТЭНа в самодельном электрическом котле где ТЭНы сверху. Преимущество

Работа горячего котла останавливается, закрывают краны подачи и обратка. Вода остывает, жидкость уменьшается в объеме, давление падает. ТЭНы выкручиваем, вынимаем. Взамен сгоревшего ТЭНа вставляем новый. Потеря теплоносителя системы минимальная практически никакой нет.

Если ТЭНы стоят снизу, то вы сами понимаете, что придется сливать через нижний кран всю жидкость из сосуда. Это очень неудобно и потребуется добавить Незамерзайку в котел.

За годы работы самодельного котла редко требуется замена ТЭНа. Мощность ТЭНов подбираете самостоятельно. Можно установить реле времени для работы ТЭНа во время дешевых тарифов на электроэнергию.

Описанный самодельный электрический цилиндрический котел рекомендуется использовать, как дополнительный в качестве поддержки теплосистемы в загородных домах и дачах. А если основной, то нужно установить в нем предельный и рабочий термостаты. Один из них поддерживает температуру на нужном уровне, другой не дает закипеть котлу если будет сбой в автоматике.

В качестве основного котла лучше использовать другой котел на основе описанного выше, но модернизированный. Усовершенствованный котел сваривается из трех и более цилиндрических труб параллельно друг другу. На средний дом или дачу хватит 3-х таких звеньев. В каждом цилиндре находится ТЭН.

ТЭНы так же вставляются сверху. Снизу слив воды. В котле вы так же можете изменить управление. Добавить предельный термостат, контрольно-измерительные приборы. И в этот котел вы можете встроить систему DSM-модуль Кситал включить и выключить модуль по смс.

Такое управление очень удобно: когда вас нет вы можете уменьшить температуру до 5 — 7 градусов тепла, а по возвращению домой или на дачу послать смс и повысить температуру котла для того чтобы дом нагрелся к вашему приходу до 16 градусов тепла и выше. Это очень удобно для дач и загородных домов.

Вы экономите свои ресурсы в то время, когда вас нет в здании.

Сложности при постройке

Конструкция электрического котла проста и ошибок допустить сложно. Главное — подобрать целый ТЭН, который будет в размер с корпусом. Все сварные соединения должен выполнять профессионал, иначе возможны протечки.

​

Герметизировать стыки лучше льняной паклей и специальной пастой. Наматывая много льна, можно повредить соединения.

Для безопасной работы котла в систему встраивают термостат предельного действия — при достижении высокой температуры теплоносителя это устройство отключает ТЭН.

Для более эффективной работы электрический котел теплоизолируют, поместив его в утепленный пенопластовый корпус.

Конструкция и принцип работы

Электрокотлы имеют довольно простую конструкцию. Все устройства оборудованы нагревательным элементом и ёмкостью для проводника тепла. По типу нагревательного элемента электрокотлы разделяются на:

• устройства с тэнами (трубчатыми нагревателями);
• индукционные котлы;
• приборы с электродными нагревателями.

Электрокотлы классифицируются на 3 вида
Читать подробнее: индукционный котел отопления своими руками.

Передвигаться теплоноситель по системе может в принудительном порядке с помощью установки дополнительного оборудования (насосов). Также для этой цели могут использоваться элементарные законы физики и сила земной гравитации. При автоматической циркуляции насос устанавливается на входе обратки.

Устройство с тепловым электронагревателем

Такие устройства считаются самыми популярными благодаря простой конструкции и небольшой стоимости. ТЭН (нагревательный элемент) устанавливается в ёмкость, где и прогревается проводник тепла до нужной температуры. При прохождении тока по спирали тэна она нагревается до высокой температуры, благодаря чему и происходит нагрев жидкости.

Нагревательный элемент защищён от перегревания, так как вода постоянно циркулирует и охлаждает его. Чтобы поддерживать постоянный уровень температуры проводника тепла, устанавливается термостат, который отключает тэн в случае превышения установленной температуры. Включается аппарат снова, когда показатели будут уменьшены до минимальных.

Электрический котёл для отопления своими руками сделать несложно, если сравнивать его изготовление с другими видами отопительного оборудования. Он не будет обладать достоинствами покупных аналогов, но всё же возложенную на него функцию выполнит.

Для самостоятельного изготовления устройства понадобятся только нагревательные трубчатые элементы и ёмкость. Но идеальным такой котёл считать не стоит, поскольку его КПД будет ниже 80%. Многое зависит и от качества тэнов, на которых образуется накипь из-за растворённых в воде солей. Зачастую она приводит к выходу оборудования из строя из-за перегрева. Как показывает практика, накипь слоем 1 мм снижает КПД на 10-15%. Но даже учитывая это, электрические конструкции для нагрева помещений пользуются большой популярностью.

КПД такого устройства будет далек от 100%

Индукционные аппараты

Такие устройства, в отличие от тэновых моделей, имеют КПД, приближённый к 100%. К тому же они долговечны. Срок их службы составляет около 25-35 лет, при этом дополнительно они могут выполнять функцию бойлера, нагревая воду. Благодаря преобразованию энергии практически без потерь котлы индукционного типа имеют самую высокую энергоэффективность.

Тем не менее такой тип оборудования не стал популярным у домашних мастеров, поскольку индукционный самодельный электрокотел для отопления дома сделать очень сложно. Связано это с необходимостью использования электронных преобразователей напряжения.

Конструкция такого устройства состоит из катушки (индуктора), которая установлена на металлический сердечник. Последний представляет собой змеевик из труб, по которым движется теплоноситель.

Индукционный котёл отличается от тэновых устройств тем, что площадь соприкосновения воды или антифриза с нагревательным элементом у него в несколько раз выше. Поэтому и КПД индукционных агрегатов равняется 99-100%. Накипи в них образуется в несколько раз меньше, поскольку создаются микровибрации, которые предотвращают такой процесс. Электрокотлы также имеют защиту от перегревания элекроэлемента, так как вода постоянно циркулирует.

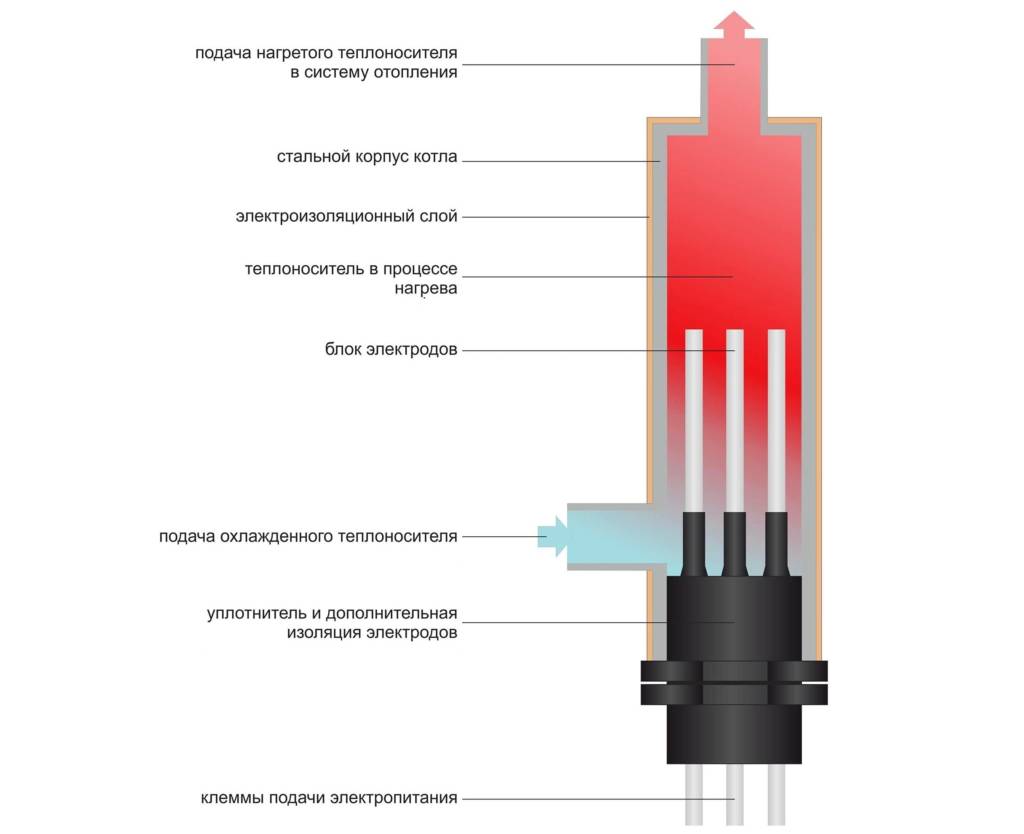

Электродный агрегат

Конструкция на электродной основе чем-то напоминает «армейский» кипятильник. Она состоит из двух лезвий, между которыми есть зазор в 1-2 мм. В качестве теплоносителя используется вода с растворённой солью.

Электродный котёл включает в себя отрезок металлической трубы. Внутри расположен электрод, который закрыт с помощью втулок. Обязательно должно быть хорошее заземление с трубой, которое соединяют с корпусом котла.

Такой котёл имеет простую конструкцию

При подготовке теплопроводника необходимо правильно рассчитать количество соли, так как от этого показателя будет зависеть сила тока в цепи, то есть мощность устройства. Для корректировки температуры используют термостат. Также прибор оснащён автоматической системой отключения.

Простейшая конструкция

Электрический котел собственного производства – обычно простая конструкция. Она состоит из нескольких обрезков труб и трехфазного ТЭНа. Сделать его, как правило, тоже просто.

Нам потребуются болгарка, сварочный аппарат, трубы, болты, стальной лист толщиной от 2 мм и несколько ручных инструментов. В первую очередь, необходимо купить ТЭН необходимой мощности. Ее можно рассчитать, исходя из мощности и площади отопления фабричных котлов.

Затем подбираем стальную трубу рекомендованным диаметром 219 мм размером около 0,5 м, чтобы спрятать нагревательный элемент. Если подходящего размера нет, то обрезаем трубу болгаркой до нужного размера. Верхнюю часть необходимо пометить отверстием диаметром около 50 мм. Через него будет поступать горячая вода для отопительной системы.

Сварочные работы

На следующем этапе задействуем сварочный аппарат любого типа. К торцам трубы для ТЭНа привариваем стальные листы, а сбоку у верхнего и нижнего краев – отводы подсоединения к системе отопления. К одному из торцов подобранной трубы приваривается гайка, в которую затем вкручивается трехфазный нагревательный элемент.

К трубе, которая подает охлажденную воду, монтируется насос циркуляции воды. Довершают конструкцию шаровые вентили для перекрытия воды без необходимости частого слива из системы.

Собираем электрощит

В некоторых случаях выполнение ремонта котла или отопительной системы требует применения электроинструмента. Поэтому обесточивание автоматических пробок на счетчике крайне нежелательно. Большинство бытовых автоматов не рассчитано на трехфазное напряжение. Да и трехфазное подключение выполняется отдельно. Так что для управления самодельным котлом нужен электрощит. Он представляет собой металлическую конструкцию, в которой спрятана большая часть проводки, тумблеры, реле управления, кнопки регуляции и т.п.

Если отопительный котел можно собрать самостоятельно, то устройство электрощита необходимо доверить опытным электрикам. Щит тоже должен быть заземлен конструкцией из провода и болта. После окончания монтажа дверь электрощита с предупреждающими записями запирается на замок. Ключ от него должен храниться в недоступном для детей месте.

Инструменты и расходные материалы

Предположим, что вы уже определились с типом устройства, которое хотите изготовить, сделав выбор в пользу ТЭНового или электродного котла отопления. Теперь нужно подготовить все, что будет необходимо вам для работы. Наверняка что-то из перечисленного ниже вы найдете в своей мастерской, какие-то инструменты придется докупить или одолжить.

Инструменты и детали для изготовления электрокотла:

• сварочное оборудование (инвенторного типа),
• болгарка,
• молоток,
• рулетка, маркер, мел,
• стальная труба (ее толщина должна быть не менее 3 мм, а диаметр — 219 мм),
• электрод,
• электропровода (в идеале, медные),
• металлические патрубки,
• ФУМ-лента.

Как собрать?

Рассмотрим, как можно собрать электрический котел для обогрева помещений частного дома. Для сборки агрегата с трубчатым нагревателем потребуется:

• отрезок трубы из стали (длина и диаметр зависит от производительности собираемого агрегата);
• лист стали толщиной 1,5-2 мм;
• ТЭНы трехфазные;
• отрезки трубы с резьбой на конце.

Подготовка деталей

Функции корпуса будет выполнять труба. Сначала нужно сделать для нее дно, вырезав из листа стали круглую деталь необходимого размера. Далее, изготавливают из стали фланец в виде кольца шириной 30 мм. Диаметр кольца должен быть равен наружному диаметру корпуса. Аналогичную деталь изготавливают из резины.

Аналогично из листа стали изготавливают крышку для верхней части корпуса, ее диаметр соответствует размеру изготовленного ранее фланца. В крышке, прокладке из резины и фланце проделывают 6 монтажных отверстий для установки болтов. В центре крышки просверливают отверстия для установки ТЭНов.

В корпусе необходимо выполнить отверстия для установки патрубков. Вводной патрубок для поступления холодной воды устанавливают снизу, выводной – в верхней части или на крышке.

Сборка

Теперь можно приступать к сборке корпуса, необходимо:

• приварить к трубе дно;
• к верхней части корпуса приварить фланец;
• привариваются патрубки для подключения к системе канализации;
• в крышку вставляются и закрепляются ТЭНы, между нагревательными элементами устанавливают прокладки из влагоустойчивого материала;
• на фланец устанавливается прокладка, затем крышка, вся конструкция скрепляется болтами.

Электромонтаж

После сборки котла нужно выполнить электромонтажные работы. Для этого контакты всех установленных трубчатых нагревателей соединяются с колодкой, к которой присоединяется нулевой провод.

К контакту нагревательного элемента присоединяют фазный провод, соединение осуществляется через автоматический выключатель. Чтобы электрическим котлом можно было управлять автоматически, необходимо установить датчики и создать пульт управления. Устанавливается пульт управления на отдельном щите, который не контактирует с теплоносителем.
