Как сделать индукционный котел отопления своими руками

Монтаж и правила эксплуатации

Если правильно сделать индукционный котёл, он будет служить на протяжении долгих лет, однако следует соблюдать правила эксплуатации и качественно выполнить монтаж оборудования. В процессе проведения работ следует помнить о таких нюансах:

• Дополнительно нужно установить мотор для принудительной циркуляции теплоносителя. Система отопления должна быть закрытой. Только в таких условиях можно использовать самодельные индукционные агрегаты.
• Индукционные котлы, которые были изготовлены в домашних условиях, могут безопасно обслуживать отопительную систему, где разводка сделана из пластиковых труб.
• При монтаже котла следует выдерживать расстояние от прибора до стен, потолка и пола, чтобы избежать возможных неприятностей в процессе эксплуатации.
• Чтобы из системы имел возможность выходить лишний воздух, следует установить подрывной клапан на патрубок.

Изготовление вихревого котла требует гораздо больше времени, усилий, знаний и материалов, зато обогревать помещения он будет более эффективно, потребляя при этом малое количество электроэнергии.

Изготовленный своими руками индукционный котёл прослужит на протяжении четверти века, если обеспечить ему необходимые для эффективного функционирования условия. Сделать его просто, а производительность мало в чём уступает покупному оборудованию, поэтому такие приборы считаются одним из лучших вариантов для обслуживания отопительных систем.

Практическое руководство по самостоятельному изготовлению

Перед установкой оборудования необходимо тщательно подготовиться: сделать или заказать чертежи и схемы, произвести нужные расчёты, выбрать место под установку, запастись материалами и инструментами.

Хоть готовые чертежи теоретически можно использовать, но в большинстве случаев их придётся переделывать, так как каждый домашний мастер будет использовать те материалы, которые у него есть.

Производство котла на основе тэна

Электрокотел для отопления дома своими руками лучше сделать на основе технологии трубчатого электронагревателя. Связано это с простотой конструкции. Её сделать сможет даже человек без соответствующего опыта. Такое устройство разрешается использовать для обогрева как большого, так и маленького помещения. Его можно установить в гараже, бане или небольшой комнате. К тому же для его работы потребуется напряжение от обычной сети.

Сделать электрокотел отопления своими руками на 220 В можно из стальных труб для корпуса и патрубков, металлических листов и нескольких тэнов. Если планируется устанавливать один тэн, тогда достаточно трубы диаметром 10 см, а если два и более, то 13-15 см. Корпус должен быть длиннее нагревательного элемента минимум на полметра.

Необходимые инструменты и материалы

Для котла с мощностью 2,4 кВт нужно немного материалов. Он обеспечит теплом дом в качестве дополнительного оборудования. Для работы необходимо подготовить:

1. Трубу из стали диаметром 120 мм и длиной 65 см.
2. Листы из стали толщиной 4 мм и размером 1,5×1,5 м.
3. Два тэна по 1,2 кВт.
4. Термостат.
5. Предохранительные клапаны.

Все материалы можно приобрести в специализированных магазинах. Если устанавливать покупной котёл, то комплектующие должны быть в комплекте с ним. Некоторые элементы можно сделать самостоятельно из подручных средств, но термостат нужно покупать в любом случае. Также нужно подготовить ряд инструментов:

1. Шлифовочную машинку.
2. Сварочный аппарат.
3. Дрель и набор свёрл.
4. Линейку и маркер.
5. Набор отвёрток и ключей.

Пошаговая инструкция

Котёл для частного дома можно сделать самостоятельно, воспользовавшись инструкцией по производству. Все действия необходимо выполнять в такой последовательности:

1. Производство теплообменника. Для этого необходимо в трубе диаметром 120 мм прожечь отверстие в 1 дюйм. Делать его лучше газовой горелкой, в крайнем случае — электродом.
2. Проделанное отверстие зачищают с помощью болгарки. Дальше к отверстию нужно приварить стогны.
3. Для дна котла используют металлическую пластину толщиной 5 мм. Она будет закрывать аппарат снизу и выполнять функцию фланца для тэна.
4. В самой нижней части трубы ввариваются стогны, которые отводят лишнюю воду из системы.
5. К корпусу котла необходимо приварить шпильку. К ней будет подключаться заземление.
6. Верхняя часть закрывается круглой пластиной диаметром 120 мм.
7. Герметичность конструкции можно проверить, опустив её в воду. Предварительно все патрубки закрываются полипропиленом.
8. Дальше необходимо установить терморегулятор и кран, после чего подключить устройство к системе подачи воды.
9. На завершающем этапе тэны включают и тестируют работу системы.

Такая конструкция имеет свои недостатки. Основным из них является невозможность замены нагревательного элемента. Для этого нужно отрезать верхнюю крышку и демонтировать конструкцию. Чтобы избежать таких последствий, необходимо устанавливать съёмные тэны наподобие тех, что устанавливаются в бойлерах.

Для защиты от коррозии котёл обрабатывают специальным веществом. После этого его необходимо прогрунтовать и покрасить. Но лучше эти действия сделать отдельно для каждого элемента до установки котла.

Самостоятельно собранная отопительная установка хоть и имеет ряд недостатков, но экономичность и простота в использовании делают её популярной среди пользователей

Однако не нужно забывать о предельной осторожности во время монтажа и эксплуатации, так как электричество требует особого внимания. После запуска оборудования необходимо контролировать процесс его работы и вовремя проводить профилактику

Системы отопления и решение природоохранных проблем

По всему миру основным критерием выбора способа обогрева становится вопрос защиты природы. Именно поэтому во многих странах законодательно запрещено использование оборудования, загрязняющего атмосферу выбросами, содержащими токсичные вещества. У нас ограничение на применение каких-либо приборов не вводилось, хотя этот вопрос достаточно актуален.

По этой причине приветствуется установка электрооборудования для нагрева помещений, тем более интересны настолько экономичные аппараты, как инверторные.

Еще более актуальным становится использование такого оборудования при организации автономного отопления в многоквартирных домах, где сложнее обеспечить вывод продуктов горения, а проблема загрязнения стоит еще острее из-за большой плотности населения.

Описание инверторного котла отопления

Инверторный котел стал доступен бытовому потребителю, в отличие от промышленных предприятий, сравнительно недавно. В основе устройства котла 2 основных цилиндра, помещенных во внешний. Вариант такого котла более безопасен. При правильном монтаже, пожаробезопасность на порядки выше, по сравнению с газовыми, угольными и дровяными котлами.

Принцип работы инверторного котла:

• Теплоноситель протекает во внутреннем цилиндре;
• Цилиндр, пропускающий через себя ток, обеспечивает нагрев теплоносителя;
• В роли теплоизолятора выступает внешний цилиндр;
• Основа работы котла – электромагнитная индукция.

Механизм инверторного котла практически исключает утечки теплоносителя. Важным качеством является то, что в качестве теплоносителя можно применить любой вариант (вода, антифриз, масло). Преимущество использования антифриза в том, что при отключении котла в зимний период, батарея не замерзнет и не лопнет. Модели инверторного котла небольшой мощности зачастую имеют возможность работать от аккумулятора, что значительно сокращает затраты на электроэнергию.

Инверторная система позволит быстро набрать нужную температуру, и обеспечит экономный расход электричества. Такие системы с успехом применяются в производстве сплит–систем. Кондиционер–инвертор имеет гораздо больший срок службы, чем стандартные сплит-системы.

Необычная модель индукционного прибора

Эта модификация индукционного котла может показаться очень необычной, тем не менее, вполне имеет право на существование.

Более того, практика показывает, что такое устройство намного экономичнее стандартного ТЭНового котла. На обогрев стандартной «трешки» будет уходить порядка 1,8-2,5 кВт в час, тогда как электрокотел потратит как минимум 6 кВт.

При изготовлении самодельных индукционных котлов для намотки на сердечник используется только специальная обмоточная медная проволока

Собственно, котел представляет собой врезанный в отопительную систему теплообменник, который нагревается от индукционной электроплитки.

Важное звено конструкции – теплообменник, он должен быть компактным, надежным и по возможности дешевым. Расчеты показывают, что для обогрева квартиры площадью около 50 кв

м будет достаточно устройства, работающего с 40 л теплоносителя.

То есть понадобится плоский металлический бак, размеры которого варьируются в пределах 50х600х500 мм. Такую емкость вполне можно изготовить самостоятельно, сварив из профильных труб 50х50.

Работы выполняются в следующей последовательности:

• Труба 50х50 нарезается на отрезки длиной 600 мм. Всего должно получиться 9-10 штук.
• Полученные отрезки привариваются один к другому по принципу «стенка к стенке» так, чтобы получился сплошной ряд из труб.
• От трубы отрезается еще два отрезка так, чтобы их длина была равна ширине получившейся заготовки.
• Из обоих полученных фрагментов трубы отрезается одна стенка.
• Деталь устанавливается срезанной частью на сваренные вместе трубы так, чтобы получилась заготовка, напоминающая коллектор. Фрагмент приваривается к теплообменнику.
• Аналогично устанавливается второй отрезок трубы с противоположной стороны.
• В противоположные по диагонали участки теплообменника ввариваются патрубки для соединения с отопительной системой.
• Конструкция тщательно обваривается, поскольку должна быть полностью герметичной.

Теплообменник готов, его можно устанавливать на место и подводить под него источник тепла. Практика показывает, что лучше всего установить такую систему в санузле, выполнив вертикальный монтаж.

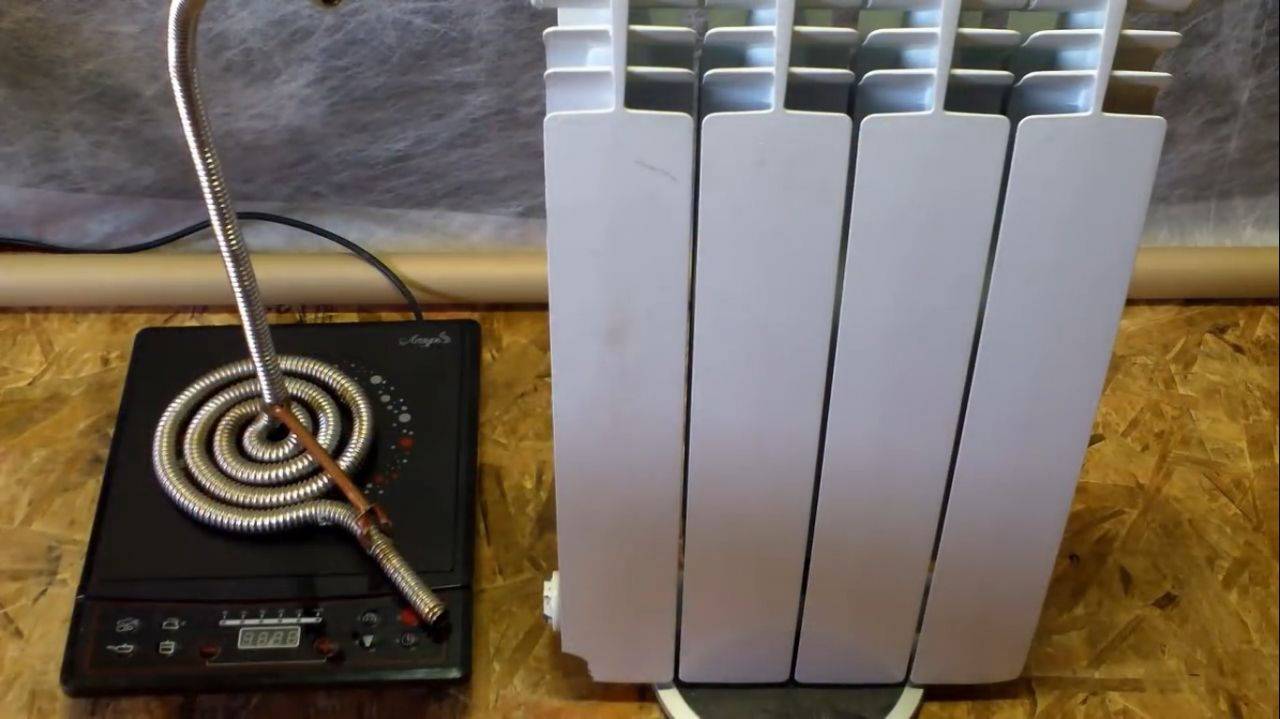

Обычная индукционная плитка может стать источником тепла для обогрева квартиры

Теплообменник вваривается в отопительную систему, а плитка располагается между ним и стеной.

Домашние мастера утверждают, что если подключить к такому устройству инвертор, его энергопотребление существенно уменьшится.

После прочтения инструкций вам изготовление самодельных котлов кажется сложным и опасным занятием? Вы сомневаетесь, что самоделка будет экономнее расходовать электроэнергию для подогрева теплоносителя в системе отопления? В таком случае покупка готового нагревательного агрегата станет лучшим решением.

Как сделать индукционный котел отопления своими руками для отопления дома

«Индукционники» различной производительности в свободном доступе представлены на рынке климатической техники, но стоимость их существенно завышена. Это вынуждает умельцев собирать отопители из доступных компонентов. Чтобы не паять сложные электронные схемы, делают индукционные котлы отопления своими руками из инверторов, сварочного аппарата или кухонных плит, работающих на принципе индукции.

Из индукционной плитки

Обычный кухонный прибор можно использовать для создания электрокотла. У мастера есть 2 способа, как реализовать проект. Тем, кто не хочет вникать в тонкости процесса и создавать сложные конструкции, подойдет использование электроприбора по прямому назначению. Для этого на него устанавливают закрытую нагревательную емкость со входным и выходным патрубками. Последние подключают к отопительному контуру, а нагрев будет происходить аналогично кипячению воды в кастрюле.

Второй способ более сложен в реализации. Для этого придется прибор полностью разобрать и извлечь необходимые элементы. Мастеру понадобятся медный сердечник для изготовления катушки и блок управления для питания силовой части. Однако такой прием имеет несколько недостатков:

1. Подбор величины индукции самодельной конструкции. Мастеру понадобится опытным путем определить количество витков, соответствующее оптимальному. Только в этом случае работа будет максимально эффективной.
2. Несоответствие системы управления. Контроллер плитки не рассчитан на работу в составе котловой автоматики. Он будет по времени отключать нагрев, даже если теплоноситель не достиг заданной температуры.

Из инвертора

Преобразователь постоянного напряжения в переменное может служить источником высокочастотного сигнала для сборки «индукционника». Прибор подбирают или изготавливают соответствующей мощности, способной генерировать достаточное количество тепла. Мастеру также понадобится первичная катушка и блок конденсаторов.

Обмотку изготавливают из медной трубы или проволоки в керамической изоляции. В первом случае по катушке можно пустить воду для охлаждения и дополнительного отбора тепла. Элемент сворачивают вокруг цилиндра подходящего диаметра. В зависимости от мощности прибора понадобится не менее 5-6 витков. Края катушки подключают к блоку конденсаторов и инвертору напряжения.

С питанием от сварочного аппарата

Функцию частотного генератора может выполнять современный сварочный агрегат. Он способен генерировать ток с частотой 20-50 кГц, что отлично подходит для создания «индукционника». Последовательность изготовления:

1. К отрезку пластиковой трубы диаметром 2 дюйма и длиной 0,6 м приклеивают полоски текстолита, на которые наматывают обмотку из 50-100 витков медной проволоки в эмалевой изоляции. Между отдельными кольцами оставляют не менее 5 мм.
2. В трубу насыпают куски нержавеющей проволоки.
3. С двух концов припаивают полипропиленовые переходники размером, соответствующим присоединительным фитингам отопительного контура.
4. Обмазывают катушку эпоксидкой для обеспечения надежной электроизоляции.
5. Края обмотки подключают к выводам сварочного инвертора. Их необходимо сделать самостоятельно, подключив проводники в точки, где напряжение еще не выпрямлено.
6. Все элементы устанавливают в шкаф, который закрепляют на стене. Выполняют все необходимые подключения.

Для автоматизации процесса нагрева можно подключить сварочный аппарат через силовое реле или контактор, управляемые термостатом. Такая связка позволит включать и отключать агрегат при достижении заданных температур.

Изготовление своими руками

Перед тем как изготовить такое устройство надо, прежде всего, разобраться, как оно работает. Фактически индукционные печи существуют давно и до недавнего времени использовались в производстве для плавки металлов в магнитном поле. Эта печь работает наподобие трансформатора: к первичной обмотке подводится ток большой частоты, порядка 1 МГц. Вторая – короткозамкнутая, роль сердечника тут выполняет расплавляемый кусок металла. То есть если в магнитное поле попадает диэлектрик, например, пластмасса, то оно никак на нее не воздействует, металл тут же расплавится. Этим такие печи и отличаются от ТЭНовых, в которых плавится все.

Принцип работы такого котла представлен на рисунке ниже. Стрелками показано движение магнитных полей внутри и снаружи обмотки.

Принцип работы индукционного котла

При изготовлении индукционного котла можно пойти по двум путям: сердечником служит кусок трубопровода, в середине которого находится металлический сердечник из отрезков проволоки. Вокруг трубопровода намотана радиальная или тороидальная обмотка, через которую пропускают переменный ток большой частоты, котел представляет собой емкость для воды, которую разогревает индукционная плитка промышленного изготовления.

Для изготовления устройства первого типа нужно взять отрезок трубы диаметром 50 мм, в котором с одной стороны припаивают переходник, а внутри закрывают проход предварительно вырезанным кружком из металлической сетки. Затем из металлической проволоки диаметром 5-8 мм нарезают куски длиной 7 см. Эти отрезки закладывают в трубу и закрывают сеткой, для того чтобы они не попали в систему отопления. С другой стороны к трубопроводу припаивают переходник для врезки котла в систему отопления. На эту трубу наматывают 90 витков медной проволоки диаметром 1,5-1,7мм. При этом необходимо следить, чтобы витки располагались ровно и как можно плотнее друг к другу.

Для намотки нужно брать новую проволоку, поскольку со старой проволокой изделие может прослужить недолго.

На рисунке изображен вариант такого котла.

Котел из пластмассовой трубы

Для питания котла можно использовать или индукционную плитку, или сварочный инвертор. При использовании плитки обмотку присоединяют вместо выходной катушки устройства. Сварочный инвертор лучше использовать с плавной регулировкой тока. Если используется сварочный инвертор, выходной ток подбирается опытным путем, так, чтобы обмотка не перегревалась, и при этом котел хорошо работал.

Подключать котел такого типа можно только при наличии воды в системе, поскольку без теплоносителя такой котел просто- напросто расплавится.

Для изготовления котла другого типа, прежде всего, необходимо приобрести индукционную плитку необходимой мощности. После этого можно приступать к изготовлению бака для котла. Бак делается размером 600×500×50 мм. Для этого берется квадратная труба шириной 5см. Из нее отрезается 12 кусков длиной 500 мм. 10 кусков сваривается между собой стенками, чтобы получилась гребенка размерами 500×500×50 мм. В двух оставшихся кусках вырезается по одной стенке и приваривается их вырезанной стороной к выходам труб гребенки. После этого заваривается четыре квадратика 5×5 см, и бак готов. С обеих сторон по диагонали приваривают входящий и выходящий патрубки. К задней стенке получившейся емкости можно прикрутить плитку таким образом, чтобы панель управления выступала из-за бака.

Перед присоединением плитки и подключением котла к системе отопления нужно проверить сварную конструкцию на герметичность. Для этого один выход нужно заглушить, а в другой – подать воду под напором. Если при давлении в 5 атмосфер нет протечек, значит, можно работать дальше, если есть – нужно переваривать.

На рисунке ниже показан один из вариантов такого котла, где на переднем плане видна сварная конструкция, из-за которой выглядывает панель управления индукционной печи.

Котел с индукционной печью

В чем выгода приобретения индукционного котла

Если сравнивать цены индукционных котлов с ТЭНовыми котлами, разница значительна, так как индукционный котел дороже.

Но, индукционный котел, это энергосберегающее оборудование, причем срок службы огромный. ТЭН, даже немецкий, очень надежный, при постоянной работе быстро сгорит.

Кроме этого, в результате эксплуатации, на нагревательном элементе образуется накипь.

При образовании даже в 0,5 мм, снижается на 10% теплоотдача и чем дальше – тем хуже.

За 4 года эксплуатации, мощность ТЭНа теряется почти в половину.

Статисты приводят пример: эффективность индукционного котла и через пять лет работы сохраняется 100%, а ТЭНовый котел, даже самый лучший, теряет около 70% тепла.

У индукционных котлов отсутствуют элементы нагрева, нет разъемных соединений, таким образом, вы не получите протечку в системе, а сам котел не выйдет из строя.

Частые поломки и ремонт индукционных котлов

К типичным неполадкам оборудования с наличием ТЭНов относят поломку обогревательных элементов, систем контроля и управления. В этом случае придется менять тепловой электронагреватель или электроды. Однако такой дефект встречается в изделиях по причине заводского брака, неправильной эксплуатации, неверного подключения системы и нарушения эксплуатации.

Чтобы не столкнуться с выходом оборудования из строя, важно вовремя делать профилактику. Работы сводятся к тестированию системы перед запуском в регулярную работу при наступлении холодного сезона, визуальному обследованию на целостность соединений, проверке фильтров и чистке воздуховодов

Делаем индукционный котел отопления своими руками

Индукционный котел для отопительной системы своими руками изготовить достаточно просто, для этого потребуется только специальная схема. Такое устройство очень эффективно, однако, нужны определенные навыки для процесса работы со сварочным переносным аппаратом, кроме того нужно подготовить трехфазный инвертор, который должен крепится стационарно, материалы и инструменты.

Первичная обмотка преобразует электричество в вихревые токи, направляя электромагнитное поле сразу же на вторичную обмотку.

Она и передает энергию теплоносителю. Корпус современного индукционного котла включает в себя:

• Внешний контур;
• Сердечник с двойной стенкой;
• Слой тепло- или электроизоляции.

Котлы имеют незначительный вес, но при этом значительно повышается КПД. Такие котлы отопления намного более экономичные, нежели привычные системы отопления. Носитель тепла проходит систему двойного нагрева, в результате чего процесс обогрева сокращается почти что вдвое. Достигается этот эффект благодаря достаточно невысокому уровню инерции. В процессе нагревания теплоносителя возникает магнитная индукции, в результате чего в трубопроводе не образуется накипь.

Медная обмотка устанавливается строго на корпус котла, в результате чего достигается высокая производительность, небольшие габариты и маленький вес устройства. Чтобы можно было подводить и отводить теплоноситель, то в индуктор монтируются специальные патрубки.

При монтаже индукционных котлов отопительной системы дома нужно учитывать такие требования к монтажу:

• Устройство можно монтировать исключительно в закрытые отопительные системы;
• Прибор может монтироваться в системы, использующие пластиковые трубы;
• Между стеной и системой отопления должно быть достаточно свободного места.

Такое устройство очень производительное, поэтому, способно обеспечить гарантированно не только очень качественное отопление любого типа помещения, но и прослужит на протяжении длительного времени.

Частые поломки и ремонт индукционных котлов

Следует знать, что ремонт индукционных котлов поручается только специалистам, проводить работы самостоятельно крайне не рекомендуется. Ввиду особых сложностей с доступом к некоторым деталям, мастеру без опыта легко нарушить схему и в этом случае придется покупать новый котел.

Список типичных неполадок указывается производителем в техпаспорте прибора, например, это поломки нагревательных элементов, контролирующих схем и систем управления. Заменять придется электроды или тепловой нагреватель. Чаще всего это заводской брак или следствие неверно выбранной схемы подключения, неправильной эксплуатации оборудования.

Сердечник

У него должны быть следующие свойства:

• проводящие — вихревые токи не будут наводиться в диэлектрике;
• сопротивляемость ржавчине – коррозия в закрытом контуре до добра не довет;
• ферромагнитными – диамагнетик исключает связь с электро-магнитным полем.

Варианты решения:

• он должен располагать рубленой проволокой, которая не подвергается ржавению – её неудобство содержит ограничение импровизированного котла с обеих сторон металлической сеткой;
• плотно входящий в трубу винтовой шнек отличное решение – при движении по канавам в нем, самый большой тепло-объем будет взиматься водой;
• скатанные из нихромовой проволоки «ежики», плотно помещенные в трубу;
• соответствующим методом в трубу можно вставить кухонные мочалки из нержавеющего металла.

Ниже расположен чертеж котла отопления своими руками.

Котел отопления из индукционной плитки или панели

Но тем, кто хочет сделать индукционный котел, совсем необязательно собирать нагреватель самостоятельно. Все что нужно — купить индукционную бытовую плитку. Стоит она от 50$ и выше. Дальше идут варианты:

• Если есть металлический или чугунный радиатор (алюминиевые не подходят) можно просто прислонить плитку к радиатору и включить ее. Радиатор начинает греться, распространяя тепло по помещению. В комнате 20 м2 работала плитка, выставленная на 0,8 кВт. При -20оС в комнате было +25оС. Это не самый эффективный способ, но довольно неплохой. И проверить его работу проще простого. Особенной тем, у кого плитка есть.

• Второй простой вариант — сварить «котел» из металла. Подавать с одной стороны холодную воду, с другой забирать нагретую, поставить циркуляционный насос. В видео ниже представлен пример с использованием индукционной варочной панели и двух металлических емкостей из металла толщиной 5 мм.

https://youtube.com/watch?v=plWQngpgS3Q

Такой вариант котла из индукционной плиты может сделать действительно любой

Только еще раз обращаем внимание — чтобы  жидкость или поверхность нагревалась, металл должен магнититься. Хорошая нержавейка (немагнитная) или алюминий не подходят: в них токи Фуко не распространяются

Кроме того, что и делать ничего почти не нужно, такой вариант хорош тем, что на плитке есть система контроля и безопасности, которая в случае перегрева отключит устройство.

Индукционный котел отопления своими руками

Для сборки такого нагревателя нам понадобится сварочный инвертор, генерирующий сварочный ток силой не менее 15 Ампер, высокочастотного типа, с плавной регулировкой силы тока. Именно этот прибор будет источником переменного электрического тока высокой частоты, питающего индуктор.

Отопительный индукционный котел своими руками

В роли индуктора выступит витая медная «пружина» намотанная на корпус сердечника. Причем контакты проволоки нужно соединить с клеммами инвертора, избегая спаек и скруток. То есть, отрезок проволоки, используемый для формирования сердечника должен иметь достаточную длину. Количество витков обычно равно 50, а диаметр проволоки, как правило, равен 3 миллиметрам.

В роли сердечника выступает обычная полимерная труба, изготовленная из сшитого полиэтилена или полипропилена – эти сорта пластмасс выдерживают максимально высокую температуру. Пропускной диаметр трубы-сердечника должен равняться 50 миллиметрам, а толщина стенок не может быт меньше 2,5-3 миллиметров. Тогда этот сердечник можно использовать в роли калибра, на который навивают медную проволоку, формируя индуктор.

Нагревательным элементом такого котла будет наполнитель полимерного сердечника – рубленые отрезки нержавеющей проволоки диаметром 7 миллиметров. Причем длина отрезком не может быть менее 5 сантиметров.

Сборка котла: обзор процесса

Сам процесс сборки всех этих компонентов в единую систему выгладит следующим образом:

Индукционный нагрев теплоносителя

• Вначале вы берете отрезок полимерной трубы, фиксируете его и наматываете поверх будущего сердечника 50 витков 3-миллиметровой медной проволоки.
• Далее вы обрезаете торцы сердечника, оставляя по 7-10 сантиметров от края проволоки на отводы.
• На следующем этапе вы монтируете на нижнем отводе уголок. Причем боковое ответвление этого фитинга будет использовано в роли патрубка для обратки разводки системы отопления. Причем на сгоне обратки нужно установить шаровой вентиль, перекрыв который можно демонтировать сердечник из разводки, без слива теплоносителя.
• После установки нижнего фитинга вы заполняете сердечник рубленой проволокой, стараясь уложить ее максимально плотно. Ведь в роли водонагревателя выступает именно проволока.
• Далее вы монтирует на верхнем патрубке тройник. Этот фитинг используют для отвода разогретого теплоносителя в напорный контур разводки. Причем отвод можно реализовать и по верхнему, и по боковому ответвлению, используя свободный патрубок тройника под монтаж предохранительного клапана. И, разумеется, подключение тройника к напорной ветви разводки реализуется посредством шарового вентиля.
• После этого можно смонтировать всю конструкцию в корпусе – металлическом или полимерном шкафу, установив в его нижней части сварочный инвертер. Причем для доступа к панели управления инвертором в корпусе шкафа вырезают особое окно.
• В финале нужно прикрепить проволоку на клеммы инвертора и залить воду в сердечник.

Безопасность котла: общие рекомендации

Такой котел будет работать не хуже заводского. Но помимо производительности фабричный вариант хорош еще и совей безопасностью.

Поэтому, изготавливая индукционный котел своими руками, нужно руководствоваться еще и следующими правилами, повышающими общий уровень безопасности в системе отопления:

Вихревой индукционный нагреватель «ВИН»

• Во-первых, в верхний тройник стоит врезать предохранительный клапан, стравливающий лишнее давление. Иначе, при выходе из строй циркуляционного насоса, сердечник котла попросту лопнет под давлением пара.
• Во-вторых, инвертер включается в сеть только через УЗО – устройство защитного отключения, срабатывающее в критических ситуациях.
• В-третьих, котел, а точнее сварочный инвертер, нужно заземлить, выводя кабель на особый металлический контур, смонтированный в грунте за стенами сооружения.
• В-пятых, индукционный котел – это источник очень сильного электромагнитного поля, поэтому такую установку нужно держать подальше от жилых помещений и вольеров с домашними животными.

Руководствуйтесь этими рекомендациями и ваши индукционные котлы будут служить вам не хуже заводских изделий!

https://youtube.com/watch?v=F6yIXht5gks

Подведем итоги

Индукционные котлы отопления в Украине начали использовать еще в конце восьмидесятых годов прошлого столетия на промышленных предприятиях. Разработка бытовых вариантов началась примерно в середине девяностых. За прошедшие десятилетия электрические обогреватели неоднократно изменялись, модернизируясь и совершенствуясь.

На сегодняшний день индукционные приборы составляют достойную конкуренцию газовым и ТЭНовым котлам. Торговая сеть предлагает множество моделей, различающихся по техническим параметрам и стоимости. Цена бытовых приборов начинается от 25 тысяч рублей. Промышленные котлы стоят значительно дороже – свыше 100 тысяч. Изготовление термогенерирующего аппарата своими руками позволит вам значительно сократить расходы на обустройство домашнего отопления.

Что ни год, то кризис. “Бедный” русский хозяин мечтает о таком устройстве, которое способно экономить денежки и давать тепло. Голь на выдумки хитра, мы можем все и индукционный котел отопления своими руками – без проблем! Только расскажите, что это такое?
