Система отопления с принудительной циркуляцией

Основные схемы отопления

Отопительные системы, где предусматривается принудительная циркуляция теплоносителя, могут организовываться по самым различным схемам. Ниже рассмотрены наиболее распространенные. Следует начать с однотрубных схем водяного отопления:

Рисунок 2: однотрубная горизонтальная система с замыкающими участками.

Проточная (рис. 1). Для небольших домов отлично подходит однотрубная горизонтальная проточная система водяного отопления. Она предусматривает следующую схему функционирования: теплоноситель попадает в главный стояк, а потом распределяется между всеми горизонтальными стояками и начинает протекать последовательно по батареям, охлаждаясь, он сразу же возвращается по обратной магистрали.
С замыкающими участками (рис. 2). Существует еще одна горизонтальная однотрубная система, которая предусматривает создание участков, которые в последующем замыкаются. В ходе ее организации на каждый радиатор в обязательно порядке монтируется кран, предназначенный для удаления воздуха. Для регулирования температуры нагревательных элементов предусмотрена запорная арматура, которая устанавливается в начале системы отопления с принудительной циркуляцией на каждом этаже загородного дома.
Однотрубная (рис. 3). Система водяного отопления, предусматривающая организацию принудительной циркуляции, может быть вертикальной. В данном случае теплоноситель попадает сразу на самый верхний этаж дома, потом по стоякам он поступает в установленные радиаторы, далее жидкость уходит в нагревательные элементы, находящиеся на предыдущем этаже, и так далее, пока не опустится до самого низа. Такая система водяного отопления может быть организована как по проточной схеме, так и по той, где присутствуют замыкающие участки

При этом важно учитывать, что она имеет один существенный недостаток: прогревание батарей в доме на этажах происходит неравномерно.

Рисунок 3: однотрубная вертикальная система отопления.

Еще существуют двухтрубные системы водяного отопления, где предусматривается принудительная циркуляция теплоносителя (рис. 4). Они могут быть организованны по 3 схемам:

1. Тупиковая. Здесь каждый последующий элемент отопительной системы в направлении движения теплоносителя расположен на наиболее дальнем расстоянии от нагревательного элемента. Такая схема ведет к увеличению циркуляционного контура, что приводит к затруднению контроля над работой отопительного оборудования. Однако эта система предусматривает небольшую длину трубопровода, что позволяет минимизировать расходы, связанные с организацией отопления для дома.
2. Попутная. Тут присутствует равенство циркуляционных контуров. Данный фактор облегчает регулировку работы отопительной системы, где предусмотрена принудительная циркуляция. Однако здесь длина трубопровода по сравнению с тупиковой схемой существенно увеличивается, что приводит к дополнительным тратам при монтаже отопления.
3. Коллекторная. Здесь предусматривается подключение к системе отопления каждого элемента обогрева индивидуально. Благодаря этому теплоноситель в радиаторы поступает с одной температурой. Однако здесь тоже подразумевается большой расход труб при монтаже системы.

Рисунок 4: двухтрубная горизонтальная система.

Кроме того, существует еще одна схема вертикальной организации принудительного отопления (рис. 5). Она подразумевает наличие нижней разводки. Здесь теплоноситель поступает при помощи насоса в котел, затем он попадает в трубопровод и распределяется по всей системе, а затем переходит в отопительные элементы, отдав свое тепло, жидкость возвращается по обратному трубопроводу через насос и расширительный бак в нагревательный элемент. Вертикальную систему отопления можно также организовать с верхней разводкой (рис. 6). Тут подразумевается расположение магистральных трубопроводов выше отопительных элементов (на чердаке либо под потолком верхнего этажа). Вода, которая циркулирует при помощи насоса, поступает в котел, затем через стояки распределяется по отопительным элементам, жидкость, отдав свое тепло, уходит в обратную магистраль, которая находится в подвале или под полом нижнего этажа.

Системы с принудительной циркуляцией теплоносителя

Работа закрытой системы отопления базируется на принудительном движении теплоносителя – оно реализуется с помощью циркуляционных насосов. Эта техническая особенность значительно улучшает показатели системы и расширяет его функциональные возможности. Главной причиной этого является увеличенный объемный расход теплоносителя – он переносит значительно большее количество тепла в единицу времени, сопротивление элементов системы при этом преодолевается с помощью нагнетательной силы насоса.

Устройство системы с принудительным движением воды отличается от схемы с естественной циркуляцией – в состав закрытой системы входят дополнительные элементы – циркуляционный насос, группа безопасности и расширительный бак мембранного типа. Диаметр трубопроводов при этом значительно меньше – обычно он варьируется от ½ до 1 дюйма. Принудительный режим движения дает следующие преимущества системе отопления:

1. Возможно использование любых типов отопительных приборов – радиаторов всех видов, конвекторов, регистров;
2. Температура по системе распределяется более равномерно, в большинстве случаев комплекс отличается высокой маневренностью и хорошими возможностями регулирования;
3. В состав системы отопления интегрируются комплексы водяных теплых полов и бойлеры косвенного нагрева горячей воды (только в автономных схемах);
4. Возможно обеспечение теплом дополнительных потребителей – различных теплообменников и калориферов;
5. Для монтажа закрытых схем могут применяться практически все виды трубопроводов для отопления;
6. Часть работ по монтажу может производиться самостоятельно – в открытой схеме для этого требуются навыки сварщика;
7. Величина отапливаемой площади может быть ограничена только недостаточными значениями мощности теплогенератора (котла) и циркуляционного насоса.

Отопление с принудительной циркуляцией теплоносителя может сооружаться по различным схемам, они делятся на следующие группы:

1. Общая схема – однотрубная (с байпасом и без него), двухтрубная, коллекторно-лучевая, комбинированная;
2. Схемы обвязки радиаторов – диагональная, боковая, нижняя специальная и классическая, верхняя и так далее;
3. Схема подключения бойлера косвенного нагрева;
4. Схемы подключения гидрострелки (гидравлического разделителя) и теплоаккумулятора.

Все указанные схемы имеют свои преимущества и недостатки. Если говорить об общей схеме, то наиболее качественной считается двухтрубная система и коллекторно-лучевая схема (частный случай двухтрубной).

Наиболее эффективным способом подключения радиаторов считается диагональный, ему немного уступает боковая обвязка, нижняя и верхняя схема присоединения чуть менее эффективны. При принудительной циркуляции значительно расширяются возможности по использованию отопительных приборов, в системах могут использоваться следующие устройства:

1. Радиаторы из различных металлов и сплавов – алюминиевые, биметаллические, стальные и чугунные;
2. Конвекторы со стальными, медными и медно-алюминиевыми теплообменниками;
3. Регистры, полотенцесушители, дизайнерские радиаторы.

Указанное оборудование обладает своими собственными показателями эксплуатации для каждого типа устройств, изделия имеют различные способы установки и подключения. Использование различных типов запорно-регулирующей арматуры позволяет наладить работу системы как в ручном, так и в полностью автоматическом режиме.

Гидравлические разделители используются в системах с несколькими потребителями тепла, работающими в разных температурных и гидравлических режимах. Тепловые аккумуляторы частично выполняют функцию гидрострелок, но основной их задачей является выравнивание теплового режима в схемах с твердотопливными котлами и экономия топлива в системах с электрическими котлоагрегатами.

Закрытая схема отопления является единственной для централизованных сетей теплоснабжения и сооружается в подавляющем большинстве случаев при автономной конфигурации комплекса. Работа схемы с принудительным движением теплоносителя является энергозависимой, но этот недостаток нивелируется огромным набором достоинств.

(Просмотров 278 , 1 сегодня)

Рекомендуем прочитать:

Конвекторное отопление

ПЛЭН отопление

Отопление частного дома

Какой радиатор лучше – алюминиевый или биметаллический?

Какие бывают радиаторы отопления

Система отопления с естественной циркуляцией

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.

Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.

При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.

Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.

Подающий трубопровод подсоединен к каждому радиатору через входной отвод.

Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.

Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.

Проще выполнить регулировку системы.

Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.

Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Материалы

Трубы

1. Какими трубами можно развести водяное конвекционное отопление?

Температура теплоносителя в автономных системах обычно держится в пределах 75С, а давление не превышает 2,5 кс/см2, поэтому требования к прочности труб и их термостойкости минимальны.

Наиболее популярны:

Полипропиленовые трубы. Как правило, для нужд отопления приобретается армированный алюминиевой фольгой полипропилен. Армирование уменьшает удлинение труб при нагреве с внушительных 6,5 мм/м.пог. (при нагреве на 50 градусов) до скромных 1,5 мм/м.пог.;

Монтаж соединения металлопластиковых труб на пресс-фитингах.

1. Какие трубы укладывать в теплый пол?

Для этой цели чаще всего используют сшитый полиэтилен PEX или термомодифицированный PERT.

Труба PERT для теплого пола.

Трубы обоих типов стойки к нагреву, обладают приемлемой механической прочностью и достаточной для укладки гибкостью. Шаг между витками трубы варьируется от 15 до 20 см, длина одного замкнутого контура не должна превышать 120 метров.

1. Каким должен быть наружный диаметр полимерных или металлополимерных труб отопления?

Для дома умеренной площади (до 200 м2) я бы посоветовал придерживаться следующих значений:

• Подводка к радиатору — 20 мм;
• Разлив с принудительной циркуляцией теплоносителя — 25 мм,

Подводка к радиатору и розлив.

Теплый пол — 16 мм.

В гравитационной системе отопления (работающей за счет естественной циркуляции при нагреве теплоносителя) диаметр розлива нужно увеличить до 40 — 50 мм. Инструкция связана с низким гидравлическим напором в контуре; для того, чтобы обеспечить приемлемую скорость циркуляции воды, гидравлическое сопротивление труб должно быть минимальным. А оно, как известно, обратно пропорционально внутреннему диаметру трубы.

Радиаторы

1. Какие радиаторы лучше купить для автономного контура?

Алюминиевые секционные. Очень демократичная стоимость секции (от 280 рублей) сочетается с отличной теплоотдачей (до 205 ватт на секцию). Прочность радиаторов и их термостойкость с избытком достаточны для автономной системы отопления.

Алюминиевые радиаторы: максимум эффективности при разумной цене.

1. Как рассчитать нужное количество секций?

Их суммарное количество рассчитывается простым делением номинальной мощности источника тепла (котла или теплового насоса) на паспортную мощность одной секции. Мощность отопительного прибора для отдельного помещения можно грубо оценить из расчета 40 ватт тепла на кубометр отапливаемого объема. Скажем, для комнаты размером 4х5х3 метра нужно 4*5*3*40=2400 ватт тепла, или 2400/200=12 секций с номинальной тепловой мощностью 200 ватт.

Здесь есть одна тонкость. Производители всегда указывают мощность секций и отопительных приборов для дельты температур между теплоносителем и воздухом в 70 градусов; то есть при +20 в комнате для получения номинального теплового потока батарея должна быть нагрета до 90С.

На практике температура теплоносителя в автономном контуре заметно ниже. Скажем, при +25 в комнате и +60 на поверхности радиатора дельта температур будет равна всего 35 градусам, а тепловая мощность секции уменьшится ровно вдвое — до 100 ватт.

Для автономного отопления нехарактерны высокие температуры теплоносителя.

Дополнительное оборудование

1. Что, кроме котла, труб и радиаторов, необходимо для монтажа водяной системы отопления?

В закрытой системе с принудительной циркуляцией обвязка котла должна включать:

• Циркуляционный насос (желательно — с регулировкой производительности);
• Автоматический воздухоотводчик для удаления воздушных пробок при запуске контура;
• Расширительный бак, компенсирующий увеличение объема теплоносителя при нагреве. Как правило, объем бачка берется равным 1/10 объема теплоносителя в системе;
• Предохранительный клапан для сброса давления при перегреве или закипании теплоносителя;
• Манометр для контроля давления.

Группа безопасности котла — манометр, воздушник и предохранительный клапан.

В открытой гравитационной системе единственное дополнительное приспособление — открытый расширительный бак. Он выносится в верхнюю точку контура и используется не только по прямому назначению, но и отвода воздуха, и для заливки в контур воды.

Отдельные радиаторы снабжаются отсекающими шаровыми кранами, дросселями или термоголовками. Запорно-регулирующая арматура позволяет при необходимости отключить прибор, не останавливая весь контур, или уменьшить его теплоотдачу.

Если радиатор расположен выше розлива, в его верхней пробке должен быть установлен кран Маевского или автоматический воздухоотводчик.

Кран Маевского для ручного стравливания воздуха.

Что такое коллекторная система?

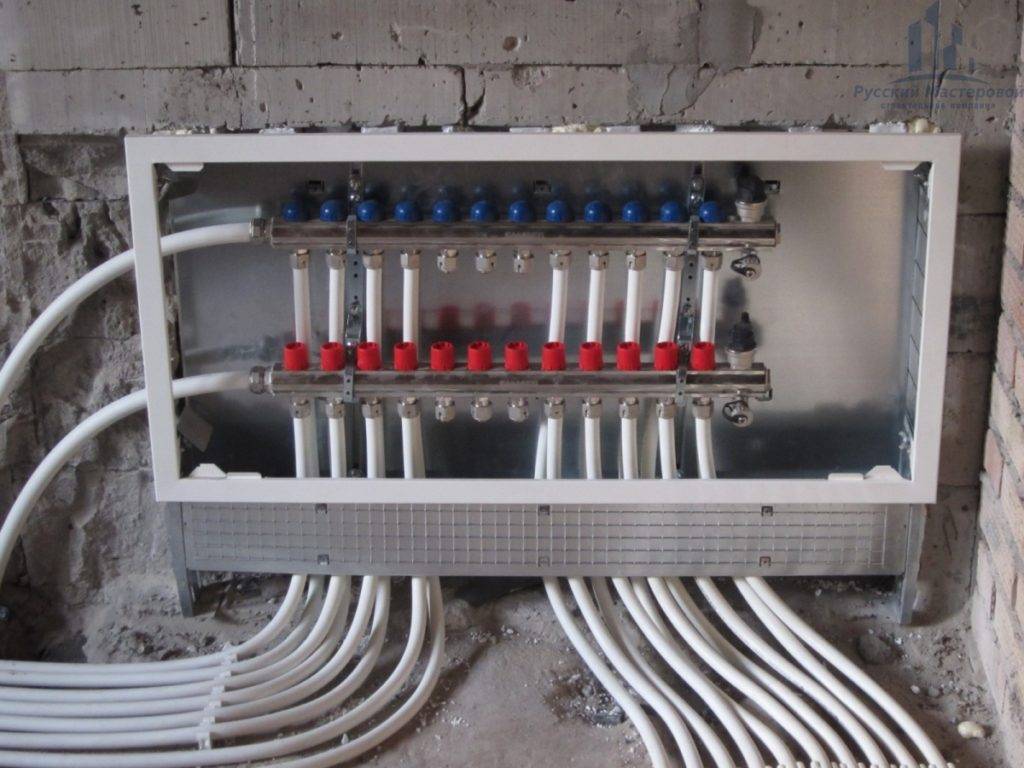

Коллекторный шкаф

Эта система предназначена для домов, площадь которых превышает 150 квадратных метров, или же для конструкций, обладающих минимум двумя этажами. В принципе, про коллекторную схему можно сказать, что она представляет собой разновидность двухтрубной системы отопления, однако эффективность ее работы значительно выше.

В качестве ключевого элемента в данном случае будет выступать так называемый распределитель. По сути, это труба, имеющая круглое или прямоугольное сечение. Из нее должно выходить несколько разного рода патрубков. Именно через него теплоноситель будет разноситься по разным контурам. Все магистрали являются полностью автономными, поэтому уровень отдачи тепла можно хорошо регулировать. Особенностей коллекторной конструкции несколько:

• Придется устанавливать достаточно большое количество труб и прокладывать соответствующую арматуру, которая будет подключаться к самому коллектору;
• Чтобы изменять температуру в каждом из коллекторов, следует устанавливать терморегуляторы или же специальные датчики, которые будут выставлять показатели на запрограммированный уровень;
• Для самого эффективного функционирования системы размещают узел смешивания. В нем осуществляется перемешивание остывшей и разогревшейся воды, чтобы теплоноситель приобрел оптимальную температуру.

Узлов распределения может быть несколько – это напрямую зависит от планировки строения, степени его утепленности и иных факторов. Если расчеты произведены правильно, то система будет еще более эффективной даже по сравнению с двухтрубной конструкцией. При желании трубы можно проложить по поверхности пола, что обеспечивает их скрытность при проведении дальнейших ремонтных работ. Скрытые трубы позволяют сэкономить значительное количество свободного пространства, что бывает весьма актуальным для помещений с небольшой площадью.

В коллекторных системах зачастую нет необходимости устанавливать расширительные баки, так как сами коллекторы будут выполнять их функции.

Элементы и принцип функционирования системы

Однотрубная система, которую также именуют Ленинградкой. представляет собой замкнутый контур. В этом контуре объединен и подающий, и обратный трубопровод. Система заполняется антифризом или водопроводной водой. Для последнего предусматривают подвод отдельного трубопровода с запорной арматурой. Для слива теплоносителя обязательно присутствует отдельный патрубок с вентилем, ведущий в канализацию. Узел пополнения системы желательно оборудовать фильтром.

Основные элементы системы отопления

Теплоноситель, нагреваемый в змеевике котла, поступает в трубопровод, проходит через стояки и радиаторы, отдает энергию, остывая, протекает через насос, который нагнетает поток, движущийся в котел. Для предотвращения аварийных ситуаций в системе присутствует бачок закрытого (мембранного) либо открытого типа. Независимо от типа бачка, монтаж производится на верхнем техническом этаже здания (либо чердаке дома).

Также в системе обязательно присутствует группа безопасности (иногда называется блоком безопасности). В приборе объединены следующие элементы:

• воздухоотводчик;
• предохранительный клапан;
• манометр и термометр (могут быть объединены в едином корпусе).

В случае возникновения аварийной ситуации, связанной с чрезмерно высоким давлением, группа безопасности выровняет его и предотвратит поломки оборудования и разрыв трубопроводов. С помощью прибора легко регулировать температуру и давление в системе отопления. Иногда приборы, которые входят в состав группы безопасности, монтируют на подающий трубопровод по отдельности, врезая предохранительный клапан выше уровня котельного оборудования, но чаще в систему отопления подключают единый блок безопасности, сокращая время на монтаж.

Манометр и термометр в одном корпусе

Группа безопасности. Фото

Радиаторы в однотрубной системе могут подключаться по нескольким схемам – параллельно, диагонально, с байпасами и т.д. На этапе монтажа рекомендуется устанавливать регуляторы температуры на каждый радиатор. Дополнительно для стравливания воздуха и предотвращения образования воздушных пробок стоит на каждый радиатор установить краны Маевского либо приобрести батареи отопления с уже вмонтированными кранами.

Сепаратор воздуха — аналог клапана Маевского

Отдельно о насосе и его выборе

В системах с естественной циркуляцией используются трубы увеличенного диаметра, что необходимо для преодоления потоком теплоносителя гидравлического сопротивления. Гидравлический насос же «подталкивает» теплоноситель, позволяя ему преодолевать сопротивление даже в трубах небольшого диаметра.

В быту обычно применяются насосы мощностью до 100 Вт. Этот прибор прогоняет через себя поток, увеличивая его скорость, но не изменяя существующий объем. Чтобы выбрать насос, следует правильно определить величину необходимого напора.

Для расчета необходимо узнать мощность отопительного прибора. Этот показатель равен количеству воды, которая проходит через котел (расход).

Мощность (кВт) = Расход (л/мин)

Если мощность котла составляет 50 кВт, то расход будет равен 50 литрам в минуту. Через радиатор мощностью 5 кВт за минуту проходит 5 литров воды. Такой же принцип используется для всех участков цепи.

где L – длина циркуляционного кольца.

То есть, для каждых десяти метров системы требуется 0,6 кВт мощности. Для отрезка 50 м необходим насос мощностью 3 кВт. Для отрезка 100 м – 6 кВт. В приведенной ниже таблице указаны рекомендуемые диаметры труб, при выборе трубы диаметром меньше необходимого, рекомендуется приобретать насос с увеличенными показателями мощности и напора.

Таблица 1. Соотношение диаметра трубопровода и расхода теплоносителя

В системе может присутствовать не один насос, а два. В случае поломки одного насоса, второй (резервный) поможет предотвратить перерыв в работе всей системы отопления.

Насосное оборудование стоит монтировать на участке с остывшим теплоносителем, так как высокие температуры жидкости, которая проходит через оборудование, приводит к уменьшению срока службы подшипников, сальника, ротора.

В частных домах часто используются циркуляционные насосы «мокрого» типа без дросселя. Корпус насосов обычно чугунный, а ротор стальной либо изготовленный из прочного пластика. Такие модели в течение двух десятков лет не нуждаются в смазке и ином обслуживании. Роль смазки и охлаждения играет теплоноситель.
