Классическое устройство водяного пола
Чтобы смонтировать трубы на поверхности пола необходимо выбрать один из трех способов их устройства:
- Бетонная стяжка. Трубы достаточно объёмны, поэтому их нельзя покрывать плиточным клеем. Для их закрепления используется бетонная стяжка, которая должна заливаться на высоту не меньше чем на три сантиметра над поверхностью трубы.

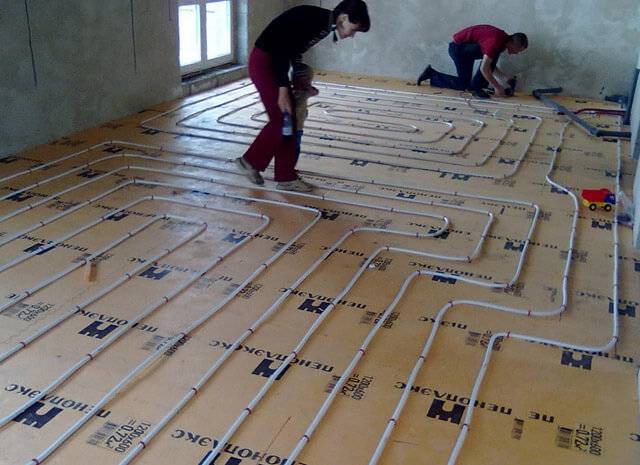

- Пенополистирол. Этот метод менее популярен из-за большей трудоёмкости. При его применении в пенополистироле необходимо вырезать пазы. Делать это придется вручную. Затем в пазы укладывают сами трубы, поверх которых заливается стяжка.
- Деревянные пазы. Этот самый трудоёмкий способ иногда используют в жилищах с деревянными полами. Набивая на пол доски, создают жёлоб такой формы, которая нужна для размещения труб.
А теперь представьте, какова цена ошибки при выполнении расчета или выборе схемы монтажа подогреваемого пола, если он устроен с помощью бетонной стяжки. Придется частично или даже полностью демонтировать саму стяжку.
Безусловно, пострадает и внутренняя отделка помещения. Поэтому относиться к каждому этапу работы следует со всей ответственностью.
Особенности подключения конструкции к источнику тепла
В напольном контуре чаще всего средняя температура теплоносителя равняется 35-40 градусам. Монтажные схемы водяных теплых полов в частном доме функционируют при помощи принудительного подмеса потоков. Часть теплоносителя из обратного потока переходит в подающий контур.
Схема подключения терморегулятора
Газовые котлы оборудуются специальной автоматикой. Твердотопливные агрегаты требуют более сложного устройства. Они оснащаются циркуляционными насосами и специальной буферной емкостью. При этом используется более сложная регулировка горения.
Расположение котла в отдельном помещениии
Лучшим вариантом для системы теплого пола считаются электрические котлы. Специальная автоматика позволяет поддерживать нужную температуру без потери тепловой мощности.
Электрический котел в работе
Как выполняется регулировка температуры теплых водяных полов
Большой популярностью пользуются системы с одновременным подключением нескольких водяных контуров отопления. Нагрев помещения одновременно выполняется с помощью традиционных радиаторов и теплых полов.
Нужен ли терморегулятор на водяной теплый пол
Терморегулятор для водяного тёплого пола является устройством, с помощью которого можно управлять системой отопления, регулировать нагрев теплоносителя и установить оптимальную температуру в помещении. В задачу блока входит следующее:
- Своевременно включать и выключать систему.
Было замечено, что после монтажа, комнатный регулятор температуры для водяных теплых полов позволяет сэкономить до 30% затрат необходимых для нагрева теплоносителя. Конечно, существуют народные способы контроля температуры жидкости в системе отопления, но, как правило, они малоэффективны, неудобны и часто приводят к нарушениям в работе.
Принцип работы регулятора температуры
Главной функцией регулятора является управление водяным теплым полом. В зависимости от сложности устройства, возможна, как полная, так и частичная автоматизация процесса отопления комнат.
- Простейшие ручные регуляторы – по сути, представляют обычный кран. Отсекающий вентиль регулирует давление в системе отопления. Ручной режим имеет множество недостатков, но часто применяется в основном для небольших помещений.
Программируемые термостаты-регуляторы способны одновременно контролировать сразу несколько контуров, изменять температуру нагрева в зависимости от времени суток и погодных условий. Автоматический контроллер регулировки давления позволяет установить наиболее комфортный режим для человека.
Существует еще один экономный вариант регулировки. На коллекторе обратки размещают температурное реле. Запитывают устройство таким образом, чтобы включение-выключение циркуляционного насоса контролировалось через термореле. Выставляется необходимая температура нагрева. Устройство самодельного регулятора достаточно простое, но не подходит для одновременного отопления нескольких зон.
Какой терморегулятор лучше для водяных тёплых полов
Для теплых полов надо поставить терморегулятор, который будет одновременно совмещать несколько важных функций:
Плавное электронное регулирование температуры – только в таком случае полностью исключается появление воздушных пробок.
Блок управления осуществляет контроль с учетом сразу двух показателей. Комнатные слаботочные терморегуляторы снабжены либо встроенным (для контроля температуры воздуха), либо выносным датчиком (по температуре теплоносителя).
Выбрать программируемый терморегулятор следует любителям комфорта. Блок управления имеет разные режимы, позволяющие включать нагрев полов по определенным часам, в зависимости от погодных условий и т.д.
Некоторые программаторы можно контролировать с помощью ДУ и системы GSM-оповещения. Недостатком программируемого решения является высокая стоимость блока и то, что установка терморегулятора на водяной теплый пол своими руками вряд ли возможна.
Как подключить водяные полы к терморегулятору
Подробная схема подключения терморегулятора к водяному теплому полу обязательно находится в комплекте, предоставленном изготовителем. Монтажные работы проводятся следующим образом:
Устанавливается короб для терморегулятора.
Чтобы правильно разместить регулятор, необходимо поднять его на высоту приблизительно 120 см от уровня пола. Схема соединения терморегулятора обязательно подразумевает установку сервопривода, регулирующего подачу воды.
Как правильно регулировать водяной теплый пол
Независимо от того, чем именно планируется регулировать нагрев теплоносителя, следует помнить основные правила, ограничивающие эксплуатацию теплых полов.
Большинство напольных покрытий имеет ограничения, связанные с температурой нагрева поверхности материала. Так для ламината и паркетной доски установлен предел в 28-29°С.
Точно выставить температуру с помощью ручного механического терморегулятора не получится. Оптимальным будет выбор электронных программаторов, особенно если планируется регулировать нагрев нескольких зон отопления.
Расчет мощности и температуры тёплого водяного пола
Калькулятора выбора мощности отопительного котла
Калькулятор расчета количества секций радиаторов
Калькулятор расчета метража трубы теплого водяного пола
Расчет теплопотерь и производительности котла
Расчет стоимости отопления в зависимости от типа топлива
Калькулятор расчет объема расширительного бака
Калькулятор расчета отопления ПЛЭН и электрокотлом
Расходы на отопление котлом и тепловым насосом
Как производится расчет длины трубы
Традиционно при расчетах принимают, что 5 м трубы достаточно для отопления 1 м² пола (см. табличку выше). Номинальное расстояние при этом будет равно 200 мм. Исходя из этого соотношения можно рассчитать номинальную протяженность всего трубопровода: умножить полную площадь комнаты на 5 и округлить в большую сторону.
Для угловых комнат с одним окном лучше увеличить эту длину на 20% (на 1,2), с двумя окнами – на 30% (на 1,3). Для северных районов Российской Федерации необходимо умножить получившуюся длину еще на 20% (на 1,2).
Например, для угловой комнаты площадью 20 м² с двумя окнами и в холодном регионе России протяженность трубопровода будет:
В данном расчете используется полная площадь комнаты без вычета площади крупных предметов мебели. Так делается потому, что воздух над диванами (и даже шкафами) также необходимо отапливать, часть тепла расходуется на нагрев самой мебели. Если рассчитать по уменьшенной площади, в комнате будет прохладно, а в маленькой заставленной мебелью комнате может быть попросту холодно.
Определение максимальной длины одного контура
Максимальная длина одного контура ни при каких условиях не должна превышать 100 м – иначе насос просто не продавит теплоноситель в контур. Да и стометровый контур лучше разделить на два – отопление улучшится, а при избыточном нагреве всегда можно отрегулировать нагрев каждого контура при помощи трехходового клапана в коллекторном узле.
Температурные датчики
Для того, чтобы терморегулятор мог качественно выполнять свою работу к нему должна подводиться информация, собираемая температурными датчиками. Датчик представляет собой два провода, соединенные термопарой, которая меняет сопротивление в зависимости от степени нагрева.
Температурные датчики для терморегулятора
Температурные датчики могут снимать информацию как непосредственно с нагревательного элемента, так и замерять температуру воздуха в помещении. Как правило воздушные термодатчики крепятся непосредственно в корпусе терморегулятора и не требуют отдельного монтажа. Существуют терморегуляторы, которые принимают информацию одновременно от двух типов температурных датчиков.
Измерять температуру непосредственно нагревательного элемента теплого пола или самого пола лучше всего в помещениях, имеющих дополнительные источники тепла, такие как кухни и ванные комнаты.
Подключение электрического теплого пола к терморегулятору
Нагревательные электрические элементы систем нагреваемых полов выполняются из ИК-пленки или из нагревательного кабеля. Монтаж таких систем довольно прост – они укладываются либо в толщу стяжки, либо на стяжку непосредственно под финишное напольное покрытие.
Терморегулятор к таким полам подключается следующим образом:
Определите в помещении место расположения терморегулятора. Учтите, что в непосредственной близости с ним должна находиться проводка электрической сети с напряжением 220 вольт. Между терморегулятором и электропроводкой необходимо предусмотреть место для размещения автоматического выключателя.
При проектировании электрического пола также предусмотрите место для размещения температурного датчика. Как правило он располагается вблизи терморегулятора в месте, которое не заставлено предметами мебели.
Схема подключение теплого пола
Если нагревательным элементом в вашей системе является ИК-пленка, то термодатчик необходимо установить с изнаночной стороны пленки.
Если нагревательным элементов в вашей системе теплого пола является греющийся кабель, укладываемый в толщу стяжки то температурный датчик нужно обезопасить от воздействия бетона. Для этого его необходимо разместить в гофрированной трубе вместе с нагревающим кабелем. Один конец трубы должен находиться в толще бетонной стяжки, а другой должен быть выведен к стене так, чтобы обеспечить возможность демонтажа и замены неисправного датчика.
После завершения монтажа теплого электрического пола на месте, выбранном для установки терморегулятора установите разметку. Если регулирующее устройство является встраиваемым, то в месте его установки выдолбите нишу. Если ваш терморегулятор накладной – то установите его на винты-саморезы на дюбеля.
Проведите сопоставление мощности нагревательного элемента вашего теплого пола с допущенной мощностью терморегулятора. Максимальная мощность терморегулятора должна быть не менее, чем нагрузка, подаваемая на нагревательные элементы.
Проведите подключения проводки нагревательного элемента к клеммам терморегулятора
Обратите внимание на необходимость соблюдения подключаемых фаз. На большинстве электроприборов фаза может быть обозначена буквами «L» и «F», а нейтральный ноль – литерой «N». Также фазировка обозначается и цветом проводов – нулевой провод обычно окрашен в синий цвет, а провод фазы – в черный, белый или коричневый
Также фазировка обозначается и цветом проводов – нулевой провод обычно окрашен в синий цвет, а провод фазы – в черный, белый или коричневый.
Схема подключения терморегулятора — фото
Затем проведите тестирование терморегулятора:
- Установите минимальное значение температуры на регуляторе,
- Подайте на него питание,
- Включите тумблер нагрева,
- Плавно поменяйте значение температурного режима, при включении нагревательных элементов должен быть слышан легкий щелчок.
- Визуально проверьте нагрев пола.
Подключение через трёхходовой клапан
Несколько иным по сборке и принципу работы является вариант подключения обогреваемого пола через трёхходовой клапан, который на схеме снизу показан стрелкой.
Такая схема применяется в случаях, когда кроме тёплого пола в системе присутствует ещё и контур основного отопления. Температуры теплоносителя в них будут разными, поэтому и нужен смесительный клапан.
Подключение через трёхходовой клапан
- Это устройство не только регулирует подачу воды в контур (монтируется на подающей трубе перед циркуляционным насосом), но и одновременно с помощью встроенного термостата контролирует её температуру, подмешивая холодный теплоноситель к горячему. При этом давление в трубопроводе соответствует давлению, настроенному на насосе.
- Однако точно дозировать количество воды для подмеса клапан не может, поэтому температура в контуре пола может оказаться или недогретой, или слишком горячей. Задача решается путём подсоединения к нему сервопривода, так как именно он балансирует работу системы и предохраняет полы от перегрева.
Клапан смесительный трехходовой
Схема со смесительным клапаном вполне доступна для самостоятельного монтажа, а оборудование для неё не требует больших затрат.
Особенности устройства водяных полов в квартирах
Сделать дополнительно к настенным радиаторам водяной тёплый контур под полом — это мечта многих жильцов квартир многоэтажек. Однако воплотить мечту в реальность удаётся не всегда. И на это есть веские объективные причины. По закону подсоединять к центральному отоплению ещё какую-то систему нельзя. Запрещено даже добавлять дополнительные секции радиаторов.
И это требование оправдано тем, что мощность насосов и отопительных котлов рассчитано на определённый объём теплоносителя. И если его превысить, то оборудование не справится со своей задачей.
Немного проще с этим обстоят дела в новостройках проекта Т-44, что означает свободную планировку. В этом случае в техусловиях регламентируют мощность и объём. Их можно распределять на радиаторы и на контур тёплых полов.
Если жильцы идут на нарушение и увеличивают контуры, то в квартирах, которые идут следом за «пиратской», жильцы сразу почувствуют упавший уровень прогрева радиаторов.
Когда по жалобе жильцов виновника найдут, последует штраф и требование всё вернуть как было. Уж лучше выяснить, как правильно делать электрический теплый пол — выйдет дешевле.
Но даже если соседи окажутся добросердечными и их не будет волновать ситуация, то продать такую квартиру без переделки не получится. Иначе — опять нешуточный штраф и демонтаж. А это и время, и деньги.
Если законодательно получится закрепить решение об устройстве водяных тёплых полов, то возникнут сложности другого плана. Полы в квартирах сложно монтировать, так как в радиаторах центрального отопления положено держать температуру около 70 градусов. Однако для пола верхняя температурная граница — 40 градусов.
Чтобы получить такой уровень, потребуется установка понижающего конденсатора — очень дорогостоящего и сложного прибора.
Вторая причина, которая говорит против монтажа водяных полов — в контурах забилось уже достаточно много сора, так как большинство систем смонтированы уже очень давно. В старых отопительных системах советских времён использовались другие материалы и оборудование. По этой причине подключенные к центральному отоплению водяные полы быстро выйдут из строя.
Подключение к системе водоснабжения
Схема укладки труб теплого пола.
Существует и другая схема подключения, которая не вредит остальным жильцам многоквартирного дома. Суть заключается в том, что вся система водяного теплого пола подключается к системе горячего водоснабжения.
Стоит заметить, что такая схема подключения водяного теплого пола годится только для ванной комнаты или общего санитарного узла.
Обуславливается это ограничение спецификой работы всей системы при таком подключении: поскольку в системе водяного пола будет течь вода такой же температуры, что и в системе горячего водоснабжения, то и температура пола будет зависеть только от этого. Это означает, что пол будет греться постоянно, несмотря на окружающую температуру воздуха. Установив систему с такой схемой подключения, например, на кухне, можно на себе испытать все ее неудобства, так как пол будет прогреваться даже в жаркий летний день, что на кухне или жилой комнате совсем неуместно.
Обе схемы построены по одному и тому же принципу — автоматического регулирования температуры. В обоих случаях схема системы будет иметь примерно такой вид, который изображен на рисунке 1.
Схема прямого подключения
У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.
Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.
При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.
На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел. В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна
В этом режиме он достигнет своего наибольшего КПД
В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.
Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.
Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.
Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.
Ответы на часто задаваемые вопросы
У неопытных мастеров возникает масса вопросов относительно нюансов монтажа водяного теплого пола.
На некоторые из них можно ответить сразу:
Почему водяной теплый пол запрещено делать в квартирах?
Запрет использования водяного теплого пола имеет две причины — опасность протечек и нарушение режима подачи теплоносителя в другие квартиры.
В каких пределах надо регулировать температуру теплоносителя?
Максимальная температура — 55°, в регионах с мягким климатом ее можно уменьшить до 45°. Окончательная настройка выполняется индивидуально, исходя из площади комнат и личных предпочтений жильцов.
Как избежать деформации трубки при заливке стяжки?
Необходимо предварительно подключить петли к источнику теплоносителя, заполнить их водой и подать рабочее давление. Иначе можно нарушить условия циркуляции и сплющить трубки, делая проход воды невозможным.
В какую сторону округлять количество петель при расчете?
Рекомендуется округлять их количество в большую сторону. Чем короче трубопровод, тем легче происходит циркуляция и меньше нагрузка на насос.
Какое напольное покрытие выбрать для водяного теплого пола?
Для монтажа в стяжку оптимальный вариант — напольная керамическая плитка. Она хорошо передает тепло исключает потери. При укладке настильным способом необходимо использовать покрытия с высоким коэффициентом теплопередачи (безосновный линолеум, некоторые виды ковролина, плитка ПВХ).
Как заливать стяжку, если помещение имеет большую площадь?
Максимальная площадь заливки для теплого пола — 40 м2. Если помещение больше, его разбивают на несколько частей (кратных 40 м2, или немного меньше) и разделяют их тепловым зазором. Это делается для компенсации температурных расширений стяжки. Кроме этого, перед заливкой на стены по периметру крепят демпферную ленту, которая компенсирует изменения размеров стяжки.
Схема подключения теплого пола от радиатора
Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.
Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.
Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.
Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.
Подведем итог и сведем в таблицу:
Вид подключения | Комфорт | Эффективность | Монтаж и настройка | Надежность | Цена |
Обычный газовый,ТТ или дизельный | ± | ± | + | ± | + |
Конденсационный котел или тепловой насос | + | + | + | ± | — |
± | ± | + | + | ± | |
Насосно-смесительный узел | + | + | ± | + | — |
Термомонтажный комплект | — | ± | + | + | + |
Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.
Выбираем место для установки коллектора ТП
Очень важно определить оптимальное место, где будет осуществляться монтаж коллектора теплого пола. Желательно, чтобы он находился в геометрическом центре постройки на равной удалённости от основных потребляющих контуров и котла отопления
Конечно, на практике точного расстояния от гребенки до нагревающих петель выдержать не получится. Да и сами петли редко имеют одинаковую протяженность, что приводит к дисбалансу в их гидросопротивлениях. В результате теплоноситель будет стремиться циркулировать в короткой ветке, а длинные могут оказать в режиме нехватки его расхода. И хотя данная проблема устраняется установкой ротаметров либо регулируемых вентилей, все же следует стремиться к достижению симметричности в прокладке трубопроводов.
При выборе места для размещения коллектора для тёплого пола в типовых квартирах или небольших коттеджах приходится учитывать особенности их планировки. Так как коллекторный шкаф отличается не самыми маленькими габаритами, то в условиях ограниченной жилой площади его обычно располагают в кладовке или в стенной технологической нише. Однако, если дом побольше и в нем уже имеется обособленная бойлерная, то распределительные гребенки со всей обвязкой помещают непосредственно возле котла отопления. В больших домах на два-три этажа еще проще выдержать геометрический монтажный центр. В них установка коллектора может осуществляться в подлестничном пространстве.
Коллекторный шкаф
Его наличие в комплекте оборудования совсем не отражается на функционировании системы водяного теплого пола. Однако коллекторный (монтажный) шкаф отвечает за эстетическую составляющую восприятия тепловой установки, а также за сохранность её узлов и их настроек. Он защищает элементы управления системы, некоторые из которых являются довольно чувствительными к внешним механическим воздействиям. Порой и сам материал, к примеру, полипропиленовый коллектор, несмотря на всю его надежность, может быть повреждён. Учитывая эти факторы, рекомендуется выбирать ящики с закрывающимися дверками.
Высота крепления монтажного шкафа подбирается исходя из местных условий и пожеланий хозяина объекта. Строго она не регламентируется нормативными документами
При этом следует принять во внимание, что размещение гребенок ниже, чем в 50 см от уровня пола нежелательно. Рекомендация обусловлена практическим удобством подвода труб для присоединения и закрепления на коллекторе
Оптимальная же высота крепления шкаф составляет порядка 1 м.
Итоги
Тёплые полы реально постелить в любом помещении самостоятельно, если знать все тонкости и особенности монтажа
Чтобы решить, как самому уложить теплый пол, важно подобрать под конкретное помещение подходящий вариант тёплых полов. Не всегда дешёвый монтаж оправдывает дорогую эксплуатацию
То же самое можно сказать и о сложностях устройства водяного пола. Оборудование дешёвое, но монтаж сложный и длительный. Поэтому электрические полы всё чаще оказываются в приоритете. Их основное преимущество — мобильность и возможность лёгкой регулировки температурного режима. Существует множество способов монтажа, как электрических, так и тёплых полов. Это зависит от плана дома, финансовых возможностей, выбора материала и оборудования.
