Как соединять трубы дымохода из нержавеющей стали

Монтаж сэндвич дымохода

Для того чтобы правильно соединить элементы утепленного дымоотводящего устройства, не нужно проходить специальное обучение. Процесс монтажа состоит из выполнения таких действий:

  1. Установка производится снизу вверх – от теплового оборудования на крышу здания.
  2. Подключение первого неутепленного элемента к выходному патрубку теплогенерируюшего устройства.
  3. Последовательное соединение утепленных модульных элементов раструбным методом согласно со схемой монтажа.
  4. При необходимости выполнения поворотов и разветвлений, использование специальных переходников, поворотов, тройников.
  5. Подключение ревизий для осмотра и прочистки от сажи и копоти.
  6. Дополнительная изоляция мест примыкания к перекрытиям – прохода через стену, потолок, крышу сооружения. Для данных участков используются специальные элементы – проходы.
  7. Установка оголовка на верхней части дымоотвода.

Герметизация дымохода из нержавейки

Отопительная установка любой загородной недвижимости состоит из отопительного элемента (печь, камин или плита) и системы отвода дымовых газов. Дымоход относится к системе отвода угарных газов в атмосферу и является связующим звеном между сжигающей установкой и дымовой трубой. В процессе эксплуатации отопительной коммуникации внутри дымохода поднимается очень высокая температура более 700°C. Под воздействием нагревания, трубы деформируются. Происходит искажение всей конструкции дымохода, появляются разрывы и трещины.

Движение дымовых газов дымохода нарушается. Угарный газ начинает проникать во внутрь жилого помещения и оседать на поверхности труб. Проживать в таком помещение становиться не возможным. Скопление сажи на трубах провоцирует образованию конденсата и может быть источником возгорания дымовой трубы.

Основные типы дымоходов

В зависимости от материала изготовления дымоходные системы могут подразделяться на сделанные из металла различных типов (например, чугунные или из нержавеющей стали), кирпичные и керамические. Современный дымоход может изготавливаться из композитных материалов и иметь многослойную структуру.

Вы можете выбрать ту модификацию дымохода, которая наиболее точно будет соответствовать вашему зданию.

Так, например, самый дешевый вариант – металлический дымоход наиболее оптимально подойдет для обустройства систем отопления котельных или бань, то есть нежилых помещений. Однако, такой экономичный подход вряд ли целесообразно использовать в жилище. Металлическая конструкция имеет плохую герметизацию стыков, вследствие чего вы не сможете избавиться от проникновения дыма в помещении. Также металл имеет не самый привлекательный срок службы, так как он чрезвычайно неустойчив к воздействию атмосферной влаги.

Труба, состоящая из композиционных многослойных материалов более надежна и устойчива к старению. Но между слоями такой трубы размещается теплоизоляционный пожароустойчивый материал. Вследствие неоправданной экономии многие производители размещают в промежуточном слое некачественный изолятор, который, через некоторое время может начать осыпаться. Так что при покупке такой трубы внимательно следите за репутацией производителя.

Самым дешевым вариантом является строительство дымохода из тонкостенного нержавеющего металла. Небольшой вес такой трубы позволяет фиксировать ее в сооружении даже с помощью минимального количества крепежного материала. Также труба из нержавеющего металла очень легко обрабатывается – ее можно резать обычными ножницами по металлу.

внешний дымоход

Керамический дымоход очень сложен в устройстве, так как его монтаж может производиться только вместе с всем домом. В связи с этим его чрезвычайно редко используют, ведь для того, чтобы построить его в готовом жилище , строительной бригаде нужно будет произвести демонтаж части перекрытий.

Многофункциональное изделие: дымоход из нержавеющей стали

Какое бы топливо ни закладывали в отопительное оборудование, для выведения продуктов сгорания нужен хороший дымоход. Практичным вариантом канала, через который печь избавляется от дыма, считают трубу из нержавеющей стали.

Достоинства дымовой трубы из нержавейки

Дымоходы из нержавеющей стали получили одобрение владельцев печей благодаря таким преимуществам, как:

  • длительная эксплуатация,
  • безукоризненная прочность стенок,
  • простота монтажа,
  • безопасность и увеличенная прочность,
  • приемлемая цена.

Дымовая труба из нержавеющей стали гораздо крепче своего кирпичного аналога. Если на металлической поверхности никак не отражаются резкие перепады температуры, то кирпич к ним особенно чувствителен и может раскрошиться.

Дымоход из нержавеющей стали обладает массой преимуществ, главным из которых является прочный корпус

Больше всего впечатляет стойкость дымохода из нержавеющей стали к сырости. Труба из этого металла остаётся невосприимчивой к коррозии независимо от степени влажности воздуха в помещении.

Дымоход из нержавеющей стали представляет собой конструкцию из отдельных модулей, отчего его без проблем можно ремонтировать путём замены испорченной детали на новую. Монтаж этого дымового канала выполняют, используя специальные отводы. С ними инженерные системы и сооружения архитектуры перестают быть преградами для установки трубы на отопительное оборудование.

Тройники и колена из нержавеющей стали упрощают работу по сборке дымового канала

Монтируя дымовой канал из нержавеющей стали, можно без особых хлопот направить его в какую угодно сторону. Эта операция не потребует перестановки печи или камина.

Дымоход из нержавеющей стали можно собирать из горизонтальных, вертикальных и криволинейных элементов

Круглая форма трубы из нержавеющей стали препятствует загрязнению внутренних стенок продуктами сгорания топлива. Отсюда следует, что дымоход из этого металла не требует частой прочистки.

Описание дымохода из нержавеющей стали

Дымовой канал из нержавеющего металла может быть укомплектован по-разному, поэтому целесообразно рассмотреть все виды обсуждаемой конструкции.

Виды труб из нержавейки

Чтобы оборудовать печь дымоходом из нержавеющего металла, потребуется делать выбор между тремя вариантами:

  • однослойное стальное изделие,

Самый простой дымоход состоит из нескольких одностенных труб

Гофрированная труба из нержавеющей стали имеет спиралевидные гибкие стенки

Сэндвич-труба из нержавеющей стали состоит из двух труб разного диаметра, между которыми помещается утеплитель

Толщина однослойных дымовых труб может составлять от 0,6 до 2 мм. Покупка изделия не ударит по карману, но надо иметь в виду, что применение таких изделий допустимо не во всех случаях.

От приобретения однослойной трубы из нержавейки придётся отказаться, если здание с печью не изолировано от холодного воздуха. Из-за различия температур внутри и вне помещения будет наблюдаться перерасход энергоносителя. А образование большого количества конденсата может значительно сократить срок службы оборудования.

Дымоход из однослойной нержавеющей стали требует тщательного утепления дома

О двухконтурной трубе из нержавеющей стали говорят как о самой надёжной конструкции. Сэндвич-система способна хорошо функционировать, будучи смонтированной как внутри дома, так и за его пределами. Это заслуга промежуточного слоя изделия — негорючего материала, удерживающего тепло. Им может быть обычная минеральная вата.

Сэндвич-труба отлично удерживает тепло и поэтому может быть смонтирована снаружи дома

Гофрированная нержавеющая труба

На гофрированную трубу рассчитывают, если нужно создать дымовой канал с криволинейными переходами. Изделие, сделанное из гофрированной нержавеющей стали, без проблем работает, даже нагреваясь до 900 градусов. Оно хорошо выводит газы, образующиеся в результате сжигания топлива, и поэтому пользуется большим спросом.

Гофрированную трубу берут, зная, что обычное стальное изделие не сможет обеспечить необходимый изгиб канала

Труба из нержавеющего металла с гофрированием активно применяется при установке отопительного оборудования, в том числе газовых котлов.

Гибкость гофры предоставляет уникальную возможность монтировать трубу в помещении с балками. Препятствием для проведения этого изделия через крышу не станут даже уклоны потолочных перекрытий.

Гофрированная труба из нержавеющей стали изгибается как угодно и поэтому становится незаменимой в целом ряде случаеы

Многофункциональное изделие: дымоход из нержавеющей стали Дымоходы из нержавеющей стали. Достоинства, виды и характеристики стального дымохода. Инструкция по монтажу своими руками.

Инструменты, необходимые для устройства дымохода

Для того, чтобы своими руками установить дымоход в вашем жилище, вам придется запастись следующим минимальным набором инструментов:

  • болгарку для разрезания металла и дрель для сверления отверстий
  • шпатель, стамеску и кельму
  • шуруповерт, желательно с шестигранными насадками и лобзик, можно электрический,
  • небольшой молоток и крестовую отвертку,
  • защитные перчатки и очки

Что нужно помнить при монтаже дымохода своими руками

По способу строительства дымоходы можно разделить на внутренние или наружные. Рассмотрим подробнее, в каком случае нужно выбирать тот или иной вариант.

Так, внутреннюю конструкцию дымохода можно применять для строительства отопительных систем на основе котлов обогрева или каминов. Такие системы обычно устанавливаются внутри стен. После монтажа такие дымоходы закрываются в толще стены и декорируются. В качестве преимущества можно отметить, что такая система не подвержена конденсированию влаги и хорошо защищена от влияния атмосферной влаги.

Однако, продукты сгорания, проходящие через дымоход имеют большую температуру. Следовательно, участки стен, проходящие рядом с внутренними дымоходами сильно нагреваются и могут загореться. Таким образом, внутренние дымоходы не рекомендуется устраивать в стенах, построенных из легковоспламеняющихся материалов. Также такие системы не рекомендуются для мощных котлов, имеющих большой поток горячих продуктов сгорания.

составные части дымохода

Внешний дымоход рекомендуется устанавливать для промышленных и просто больших отопительных систем. Обычно они устраиваются в том случае, если площадь отапливаемого помещения превышает 500 кв.метров. Также такой дымоход можно установить, если монтаж внутреннего дымохода сопряжен со значительными затруднениями. Так, в здании с бетонными стенами и перекрытием легче пробить плиту между этажами, чем долбить канал в стене.

Организация узла через стены дома или бани

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

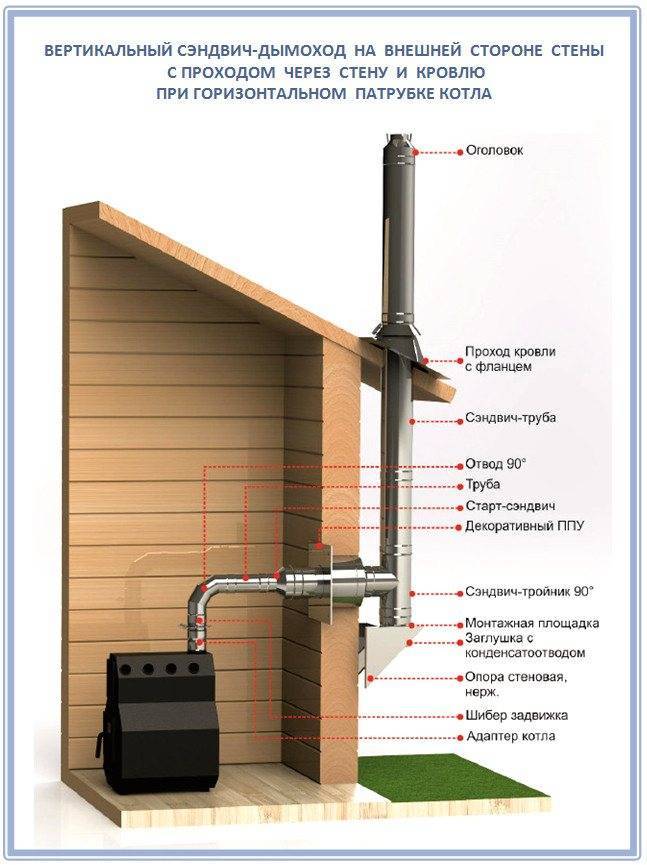

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

  • Шаг 1. Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
  • Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
  • Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
  • Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
  • Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
  • Шаг 6. На выходе из дымохода из стены установите ревизию.
  • Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
  • Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
  • Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Правила расположения


Расположение на крыше

Проектируя установку подобных систем отведения продуктов сгорания, учитывают нормативы, предусмотренные техническими стандартами:

  • Выход канала на крыше, расположенный на плоской кровле или в 1,5 м от конька, должен иметь высоту не менее 0,5 м.
  • Дымоход, находящийся на расстоянии 1,5–3 м от конька, достигает его уровня.
  • Край трубы, располагающейся на удалении более, чем 3 м от конька, находится вровень с линией, составляющей 10° от горизонта линии конька.
  • Минимальная высота дымохода – 5 м, максимальная длина горизонтального участка – 1 м.
  • Толщина стенок канала для твердотопливных котлов – 1 мм, приборы на
  • жидком топливе – 0,8 мм, для газовых приборов достаточно 0,5–0,6 мм.
  • Стыки конструкции не приходятся на перекрытие.
  • Проход через кровлю сэндвич-трубы имеет зазор 13 см, через перекрытие – 20 см.
  • Допустимое количество поворотов дымоотводящих каналов – 3. Диаметр трубы не меньше, чем у выходного патрубка.

Чем промазывать дымоход из нержавеющих труб?

Все печные герметики можно условно разделить на следующие типы:

• на основе силикона или силиката;

• по составу компонентов на 1-компонентные или 2-компонентные;

• по стойкости субстанции к воздействию температур на температуростойкие или жаропрочные.

Силиконовые герметизирующие средства самые применяемые в печном деле благодаря своей эластичности и высокой прочности, приобретаемой после полимеризации состава. Они сохраняют первоначальное положение элементов конструкции при возможной деформации под воздействием высоких температур.

Силикатные герметики называют часто «жидким стеклом», они обладают высокими адгезионными свойствами и проявляют высокую жаростойкость на высокотемпературном объекте. В сочетании с примесями стекловолокон создается устойчивый к усадке и расширению дымонепроницаемый слой.

Однокомпонентные герметики по определению состоят из 1-го компонента, поэтому не требуется смешивать ингредиенты перед проведением герметизации. Продукт пастообразной консистенции выдавливается из эргономичной пластиковой тубы с концевым наконечником. Простоту применения средства высоко оценили владельцы частных домовладений, испытывающие частую потребность в герметизации стыков.

Двухкомпонентные составы необходимо предварительно подготовить, смешав основное вещество с катализатором в пропорции, указанной в инструкции. При этом продукт должен использоваться сразу после замешивания и хранению не подлежит. Такой композит не подходит для герметизации стыков своими руками и обычно применяется профессиональными печниками.

Термостойкие составы (Makroflex TA 145, «Гермент высокотемпературный») и автомобильные аналоги подходят только для внешних поверхностей с температурой нагрева не более 315–350 °C. Жаропрочные герметики (Penosil Sealant, Soudal +1500 °C) применяют даже в камере сгорания котла, поскольку выдерживают температуры 1100–1600 °C, в том числе при максимальной t °C в течении 1–2 часов. При отсутствии печных составов они с успехом заменяются герметиками для глушителей автомобилей с идентичной термостойкостью.

Монтаж

Технологий монтажа дымоходных труб из керамики отечественного и зарубежного производства не отличаются, продукцию всегда снабжают аннотацией с подробным описанием последовательности работ. Сборка дымохода – сложная задача, качество исполнения которой влияет на пожаробезопасность и время его службы. Чтобы быть уверенным в правильности монтажа, лучше обратиться к профессиональным мастерам, которые выполнят работу быстрее и аккуратнее. Технология сборки дымохода из керамики выглядит следующим образом:

  1. Под местом установки трубы заливают фундамент на глубину 30-50 см. Площадь фундамента должна быть на 20-30 см больше трубы. После застывания выполняют гидроизоляцию с помощью рубероида или обмазывания битумной мастикой.
  2. Подготавливают густой раствор из цемента, песка и воды в емкости для замешивания. Стальную арматуру нарезают по 1,5 м.
  3. Начинают сборку трубы с установки тройника с емкостью для сбора конденсата, через который контролируют состояние дымохода и прочищают.
  4. После тройника устанавливают печной вкладыш. Каждый блок каркаса устанавливают на предыдущий, а трубу вставляют внутрь нижнего сегмента. Места стыка промазывают специальным термостойким составом. Чтобы с внешней стороны швы были ровными, излишки затирки удаляют тряпкой.

    Соединение элементов керамического дымохода герметиком

    Монтаж блоков каркаса

  5. Когда высота блоков достигает 1,2-1,4 м, в отверстия вставляют прутья арматуры и заливают раствором так, чтобы не оставалось полостей. Если отверстия большого диаметра, используют сразу 2 прута.

    Установка прутьев арматуры

  6. Далее дымоход собирают по намеченной схеме, не забывая о ревизиях и тройниках. В местах прохождения трубой перекрытия не должно быть стыков между блоками. Эти участки снаружи дополнительно изолируют термостойким материалом.

    Дымоход из керамики после завершения монтажа

  7. Наружное утепление выполняют в местах прохождения трубы по улице и в неотапливаемых чердаках.
  8. Участок трубы, выходящий на крышу, облицовывают клинкерным кирпичом или искусственным камнем. На оголовок надевают дефлектор.

    Отделка шейки дымохода

Лучше выполнять монтаж керамического дымохода до начала отделки, до возведения стропильного каркаса. Это позволит без труда залить фундамент, упросить проведение канала чрез перекрытия или крышу. Однако, после окончания работ изменить место установки печи уже невозможно, поэтому тщательно планируйте, согласовывайте проект дымохода.

Способы монтажа

Ориентируясь на расположение отопительного прибора в доме и желания домовладельца дымоход из легированной стали устанавливают следующими способами:

  • Внутри помещения. Этот вариант означает, что от вводного патрубка теплогенераторов, дымоходная труба поднимается вертикально вверх, проходя через межэтажные перекрытия и крышу на улицу. Сложность внутреннего монтажа в том, что точки проходок дымохода сквозь кровлю и потолок следует дополнительно изолировать согласно требованиям противопожарной безопасности. Положительная черта этого способа в том, что проходящая внутри труба отдает тепло на всей протяженности внутри помещения, обогревая пространство, снижая затраты на отопление.

    Варианты размещения дымоходной трубы из стали

  • Снаружи дома. Эта технология стала популярнее в России с распространением недорогих двухконтурных дымоходов из металла. Смысл в том, что из отопительной установки труба выводится через стену на улицу.Преимущество наружного монтажа – простота, так как требуется одно место вывода дымохода наружу через стену. Чтобы тепло не уходило в окружающую среду, используют термоизолированные трубы.

Схема внешнего размещения дымоходной трубы

Плюсы и минусы нержавеющих дымоходов

Список достоинств этих сплавов возглавляет устойчивость к кислотному конденсату, который появляется при охлаждении горячего воздуха, проходящего через холодную часть дымоотводной трубы. Такое негативное воздействие постепенно разрушает металл, однако дымоход из нержавеющей стали способен противостоять угрозе значительно лучше, чем все остальные металлические конструкции. Нередко это свойство и становится главным критерием при выборе материала.

Преимущества нержавеющего дымохода

Список достоинств на этом не исчерпывается, в него входит:

  1. Универсальность конструкции, сравнительная простота монтажа дымохода из нержавеющей стали. Эти трубы можно совмещать с любым отопительным оборудованием. Самостоятельная установка возможна в любой сезон, а особые навыки для подобной работы не нужны.
  2. Безопасность для людей. Каналы из нержавеющей стали быстро нагреваются, поэтому гарантируют достаточно эффективную тягу, которая не даст возможности случиться любому форс-мажорному обстоятельству.
  3. Длительный срок службы дымоотводной трубы. Он не столь выдающийся, как у кирпичных или каменных конструкций, однако если монтаж дымохода был проведен по всем правилам, то трубы обещают не одно десятилетие беспроблемной работы.
  4. Отличная проходимость. Плюс — полное отсутствие углов, которые могут вызвать завихрения продуктов горения. Округлая форма позволяет избежать оседания большого количества копоти, потому что препятствий для выхода дыма нет.
  5. Малый вес дымоотводного канала, ремонтопригодность. Легкость конструкции позволяет избежать обустройства серьезного фундамента для печи. Замена любого модуля проста, она не требует демонтировать всю систему.
  6. Высокий уровень жаропрочности. Такой дымоход сможет противостоять температуре до 600° и более, но в этом случае точная цифра зависит от марки нержавеющей стали.
  7. Морозостойкость, антикоррозийные свойства, отсутствие боязни агрессивных сред.
  8. Эстетичный вид и широкий ассортимент моделей.
  9. Приемлемая цена комплекта.

Список достоинств довольно впечатляющий, но и недостатки у дымоотводных труб есть. Но серьезны ли они?

Возможные причины недовольства

В большом количестве плюсов «затесался» единственный существенный минус. Это необходимость позаботиться об утеплении. Однако этот недостаток часто отсутствует. Теплоизоляционные мероприятия нужны только в том случае, если дымоход располагается снаружи помещения, и когда выбрана модель с однослойными модулями.

Монтаж дымохода из нержавейки

Собственно, если схема дымохода тщательно продумана, получено согласование контролирующих органов (это – обязательное условие), закуплены все необходимые детали будущей системы, то монтаж не представляет особой сложности. Все элементы снабжены адаптированными участками сопряжения, и присоединение их одного к другому является простой и интуитивно понятной задачей.

Стыки труб, особенно внутри жилого помещения, желательно дополнительно усилить специальным герметиком, выдерживающим температуру до 1000—1500º — его несложно найти в специализированных магазинах, занимающихся реализацией комплектующих для дымоходов. Это позволит гарантировано избежать проникновения в помещения опасных для здоровья продуктов сгорания и снижения тяги в системе.

Герметик для дымоходных систем

При креплении дымохода на внешней стене на кронштейны расстояние между ними должно быть не более 2 м. Обязательным является кронштейн (опора) в местах прохода трубы чрез стену и крепления сборника конденсата (ревизионного отсека).

Если монтаж ведется внутри помещений, то главное внимание уделяется местам прохода через перекрытия. Некоторые производители дымоходных систем включают в свой ассортимент специальные элементы для этих целей

Но, если таковых нет, их несложно изготовить и самостоятельно.

Самостоятельно изготовленный короб для прохода через перекрытие

По сути, это короб с центральным отверстием для прохождения трубы соответствующего диаметра, и длиной стенок, обеспечивающих требуемое расстояние дымохода от материала перекрытия. Очень часто его изготавливают также их нержавеющей стали.

Он же, установленный в нужное место

Он крепится в толще перекрытия, свободное пространство в нем заполняется негорючим материалом (базальтовой ватой или керамзитом). Сверху и снизу он может быть закрыт декоративной пластиной.

Сверху и снизу можно закрыть пластиной

На кровле – несколько другой подход.

Во-первых, если она имеет определенный угол с горизонтом, отверстие под трубу будет иметь не круглую, а эллипсовидную или прямоугольную вытянутую форму.

Вырез в кровле под дымоходную трубу

Во-вторых, следует сразу учитывать расположение потолочных балок и стропил – необходимо, чтоб дымоход проходил примерно по центру расстояния между ними.

Монтаж прохода через кровлю

  • В-третьих, помимо термоизоляции, необходимо предусмотреть сверху гидроизоляцию – так, чтобы атмосферные осадки или сконденсировавшаяся влага не проникали в чердачное помещение. Сегодня несложно приобрести специальные гибкие элементы, которые подойдут под любой профиль кровли.
  • Нелишним на дымоходную трубу будет одеть «юбку», которая защитит стык с кровлей от прямого попадания дождя.

«Юбка» для защиты прохода через кровлю от прямого попадания дождевых струй

Сверху труба увенчивается оголовком – зонтиком. В ряде случаев, о которых уже упоминалось, потребуется установка специального элемента – искрогасителя.

Основные этапы монтажа сэндвич-дымохода

Как установить дымоход быстро? Ответ простой: приобрести сэндвич-трубу. Этот материал является идеальным решением для частного дома, особенно если большого опыта в строительстве нет. Для монтажа данного материала даже не потребуется помощник, все этапы можно выполнить самостоятельно.

Соединяем все элементы конструкции

Сэндвич-труба имеет одну конструктивную особенность – ребристое покрытие с обеих сторон. Такое устройство позволяет соединять элементы между собой, просто вставляя разные части одна в другую. Для отвода конденсата, который будет возникать в процессе работы, следует установить дополнительные тройники.


Последовательное соединение дымоходной трубы

Все стыки необходимо качественно и надёжно стянуть стальными хомутами. Чтобы соединить стартовую часть с котлом, камином или другим нагревательным прибором, следует приобрести соответствующий переходник с двумя разными диаметрами.

Для соединения внутренних изделий применяют простой метод. Достают одну внутреннюю трубу на расстояние 10 см, соединяют со второй (используя стальной хомут меньшего диаметра) и проталкивают внутрь внешней трубы. Для большей герметичности недостаточно применять только хомуты, также потребуется специальный герметик, рассчитанный на работу при высоких температурах.

Обезопасим перекрытия

При монтаже дымохода из сэндвич-труб, или другого материала, через стену, следует учитывать правила пожарной безопасности. Если это бетон или кирпич, то достаточно будет место стыка просто обработать герметиком. Куда сложнее в деревянных домах, где соприкосновение дымохода с деревянной стеной приведёт к пожару.


Заделывание места прохода трубы

Как обезопасить место соединения системы отвода с перекрытием:

  • Использовать оцинкованный лист, который следует закрепить на перекрытии. В середине листа прорезают отверстие, а в него вставляют дымоход. Оцинкованный лист не нагревается полностью и не передаёт чрезмерное тепло деревянной поверхности.
  • Расстояние от трубы до ближайшей деревянной поверхности обработать с помощью утеплителя. Практически все современные утеплители жаростойкие — при больших температурах не возгораются.

Вместо оцинкованного листа, многие строители используют асбестовый материал. Он также обладает повышенной стойкостью к воздействию высоких температур.

Выводим трубу на крышу

Монтаж дымохода из сэндвич-труб и прокладка его через крышу является наиболее кропотливым участком работы. Здесь потребуется не только приложить физическую силу, но также всё точно и правильно рассчитать.


Защитная конструкция для дымоходной трубы

Порядок вывода дымохода на крышу:

  1. Сделать отверстие в кровле. Чтобы оно получилось аккуратным, место заранее следует наметить с помощью строительного маркера. Спешить не надо, потому что кривое отверстие не добавит эстетики всей конструкции. Вырезать кровлю удобнее всего с внутренней её части.
  2. Изнутри устанавливается подкрышный лист, надёжно закрепляется, а снаружи – крышная разделка.
  3. Осталось только вывести наружную часть сквозь отверстие и надёжно обработать края герметиком.

Теперь можно ещё раз проверить качестве конструкции, и как окончательный этап – снять всю защитную плёнку. Можно смело растапливать котёл или камин и смотреть все стыки и отверстия, обработанные герметиком.

Монтаж дымохода из нержавеющей стали

Модульные дымоходы сейчас в фаворитах, так как с их помощью можно без особого труда придумать и осуществить установку системы любой конфигурации, не заботясь об ущербе для работы отопительного оборудования, для тяги.

Подготовительный этап включает расчеты дымохода, составление эскиза и размету стен под крепления. Последняя операция дает возможность максимально точно определить общую длину конструкции, нужное количество и вид деталей для сочленения участков.

Сборка внутреннего дымохода

Монтаж дымохода из нержавеющей стали начинают с теплогенератора.

  1. На него надевают переходник-адаптер, промазывают соединение герметиком, затем фиксируют хомутом. Потом вставляют одностенные трубы, перемежают их комплектующими элементами. Модули насаживают на глубину, которая равна половине их внешнего диаметра.
  2. После того как сформировался канал для выхода на крышу, формируют потолочно-проходной узел — самодельный либо (лучше) заводской. Через кровлю выводят трубу-сэндвич, надевают на нее угловой проход, конус, юбку и колпак-оголовок.
  3. После окончательной подгонки элементов герметиком обрабатывают внутренние швы дымохода. Если конструкцию предпочитают оставить разборной, то используют термостойкую монтажную пену только на стыках модулей.

Однослойные трубы утепляют, все сочленения гидроизолируют, используя уплотнители, а также герметик.

Монтаж наружной конструкции

В этом случае первый этап не отличается:

  1. Сначала точно так же на патрубок нагревательного прибора надевают переходник, обеспечивают его герметичность, потом крепят хомут. Затем монтируют горизонтальный участок, который выводят на улицу через проходной узел.
  2. Ниже выхода горизонтального участка дымоотводной конструкции фиксируют на стене кронштейн, имеющий пластину для установки ревизии и конденсатоотвода, затем устанавливают эти элементы.
  3. Собирают вертикальный канал, который крепят кронштейнами к стене через каждые 1500-2000 мм. Если дымоход отличается большим весом, то дополнительно делают крепления в местах сочленения отводов, тройников.

Наверху устанавливают конус, колпак-оголовник.

Монтаж сэндвич-дымохода через стену

При выводе дымовой тубы через стену есть два способа. Первый вариант (на фото слева) — поднять его в помещении ближе к потолку, и там вывести. Второй — сделать вывод на уровне дымового патрубка от котла. В этом случае почти весь дымоход оказывается на улице.

Как можно выводить сэндвич дымоход через стену

Предпочтительнее второй вариант — в нем имеется всего одно колено, а значит, при равных условиях, тяга будет лучше. Также при таком строении меньше шансов на образование сажных пробок.

Если выход дымового патрубка находится не сзади печи, а сверху, схема установки немного меняется — добавляется колено на 90°, далее прямой участок для прохода через стену, а далее также, как и на других схемах.

Сама печь ставится на негорючее основание, негорючим экраном закрывается стена за печкой. Проще всего закрепить на стене лист металла. Крепить можно на керамических изоляторах 2,5-3 см высоты. Между листом металла и стеной будет прослойка воздуха, так что стена будет в безопасности. Второй вариант — подложить под металл теплоизоляционный материал — например, картон из минеральной ваты. Еще вариант — лист асбеста (как на фото).

Подготовка места под установку печи и установленный в стену ППУ с куском трубы

В стене проделывают отверстие. Его размеры определяются СНиПом -расстояние от трубы до негорючих стен должно быть не менее 250 мм со всех сторон, а до горючих — 450 мм. Получается солидная дыра, особенно если говорить о стенах из горючих материалов. Есть один момент, при помощи которого можно уменьшить размеры отверстия под проход сэндвича: сделать размеры по нормам негорючих стен и обшить проем негорючим материалом.

Пример организации прохода сэндвич трубы через стену

Проем может быть круглым или квадратным, лишь бы выдерживались противопожарные нормы. Квадратные отверстия делать и обшивать проще, потому чаще делают их.

Вот так выглядит заделанный листом металла проход трубы через стену

В данное отверстие вставляется проходной узел — короб из негорючего материала. В него заводится сэндвич труба дымохода, фиксируется по центру. Все зазоры закладываются жаростойким утеплителем, дыра с двух сторон закрывается негорючим материалом. Обычно это лист металла.

Со стороны помещения вставляется проходной узел. В данном случае он из минерита, но может быть и металлический

Один важный момент: разрабатывать дымоход надо так, чтобы внутри стены не было стыка двух труб. Все стыки должны быть видимыми и обслуживаемыми.

Далее надо сделать или установить готовый опорный кронштейн, который будет держать весь вес трубы. Конструкция может отличаться в деталях, но основная идея одна — опорная площадка, которая при помощи упоров передает вес на стену.

Подобную конструкцию можно сварить из профильной трубы небольшого сечения 25*25 мм или 25*40 мм.

Как видите, к трубе, которая проходит через стену, подсоединяется тройник. В нижней части находится съемный стакан, в котором скапливается конденсат. Некоторые модели имеют внизу штуцер с небольшим краном. Это еще удобнее — не надо снимать стакан, можно подключить к штуцеру шланг, вывести его в какую-то емкость (он очень токсичен, так что сливать его возле дома не надо) и сливать простым поворотом крана.

Далее туба выводится на требуемый уровень. Так как в данном случае расстояние до конька явно будет больше чем 3 м, можно чтобы высота дымохода была немного ниже конька — не ниже, чем на 10° по отношению к горизонтальной линии, проведенной от уровня конька.

Вывести дымоход желательно выше конька

Но так как данный дом находится в низинке, для обеспечения тяги трубу подняли даже выше конька. К стене она крепилась хомутами из нержавейки, с шагом немногим более метра. На крыше поставлены растяжки из стального прута диаметром 6 мм. Для установки растяжек есть специальные хомуты «с ушками», к которым и крепятся растяжки.

Крепление растяжек к дымоходу из сэндвич туб

Еще один важный момент, про который многие забывают: в месте установки трубы, на крыше надо установить секцию снегозадержателя, иначе, по весне трубу может снести снегом (если труба не выведена в сторону фронтона, как на фото).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
